Produkttyp	Wäschetrockner
Marke	Constructa
Modell	CWQ5R400
Gerätehöhe	84,2 cm
Gerätebreite	59,8 cm
Gerätetiefe	61,3 cm
Gewicht	56,4 kg
Netzspannung	220-240 V, 50 Hz
Nennleistung	625 W
Maximale Beladungsmenge	9,0 kg
Energieeffizientestes Programm	Baumwolle Eco
Trockenverfahren	Kondensation mit Wärmepumpe (Kältemittel R290)
Programme	Automatikprogramme: Baumwolle, Baumwolle Eco, Synthetik, Mix, Decken, Dessous, Outdoor, Kopfkissen, Hemden, Schnell 40 Min., Handtücher; Zeitprogramme: Wolle finish, kalt, warm
Trockenziele	Schranktrocken Plus, Schranktrocken, Bügeltrocken (jeweils anpassbar +1/+2/+3)
Zusatzfunktionen	Kindersicherung, Knitterschutz, Schonendes Trocknen, Fertig in, Signal, Halbe Beladung, Leise Trocknen

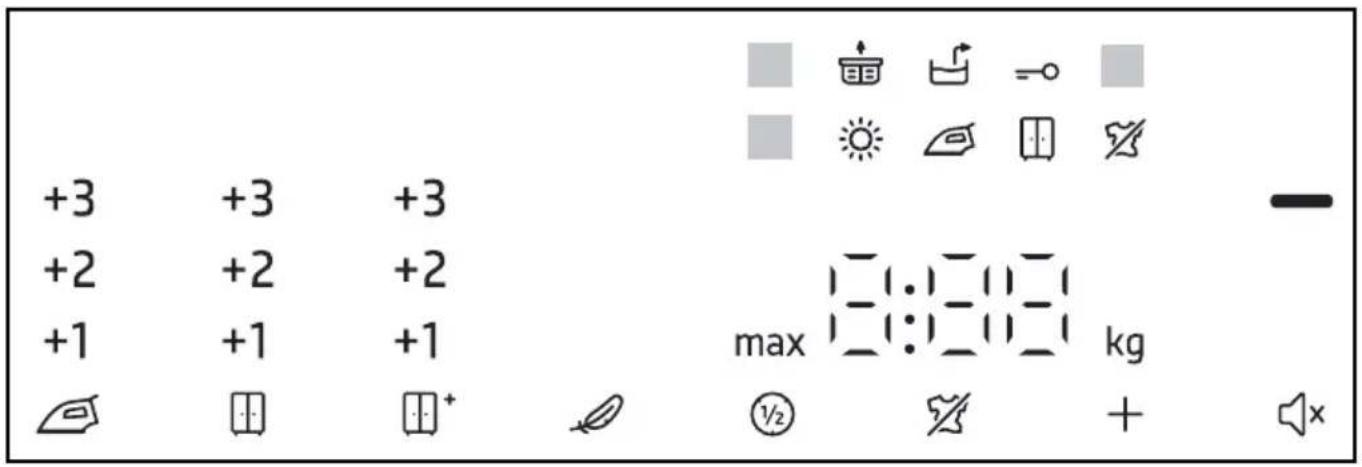

Display	LED mit Programmstatus, Restzeit, Beladungsempfehlung, Fehlermeldungen
Wasserablauf	Kondenswasserbehälter (4,5 l) oder direkter Ablauf über Schlauch möglich
Flusensieb	Zweiteilig, nach jedem Trocknen reinigen

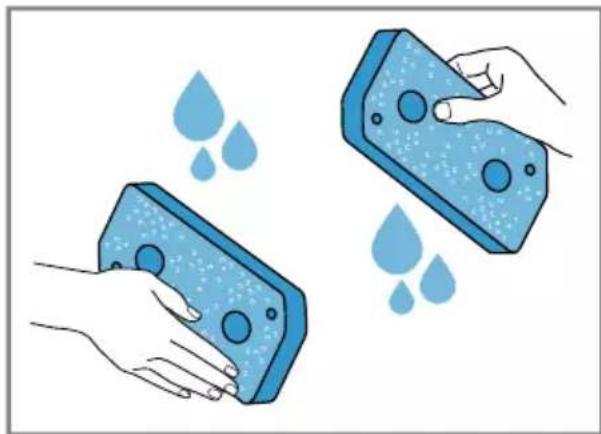

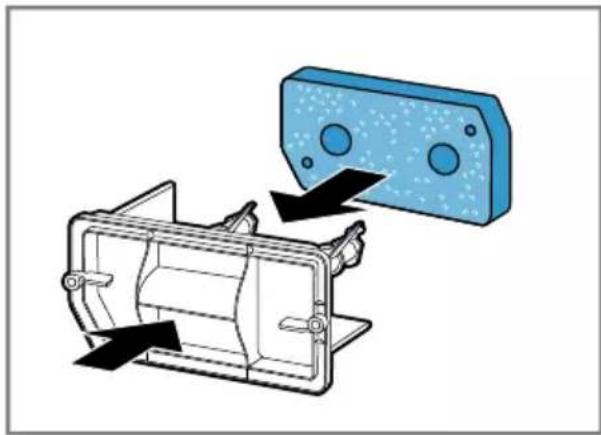

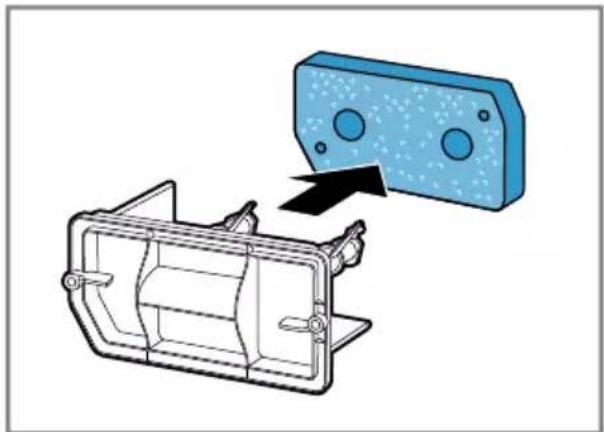

Filtersystem der Bodeneinheit	Filtermatte, regelmäßig reinigen
Feuchtigkeitssensor	Leitfähigkeitssensor, regelmäßig reinigen
Umgebungstemperatur	5 °C bis 35 °C
Leistungsaufnahme Aus	0,15 W
Leistungsaufnahme Bereitschaft	0,50 W
Länge Netzanschlussleitung	145 cm
Zubehör (optional)	Verbindungssatz, Y-Verteiler, Wasserablaufschlauch, Filtermatte, Podest
Sicherheitsmerkmale	Kindersicherung, Türverriegelung, Überhitzungsschutz, Kältemittel R290 (brennbar)

Häufig gestellte Fragen - CWQ5R400 CONSTRUCTA

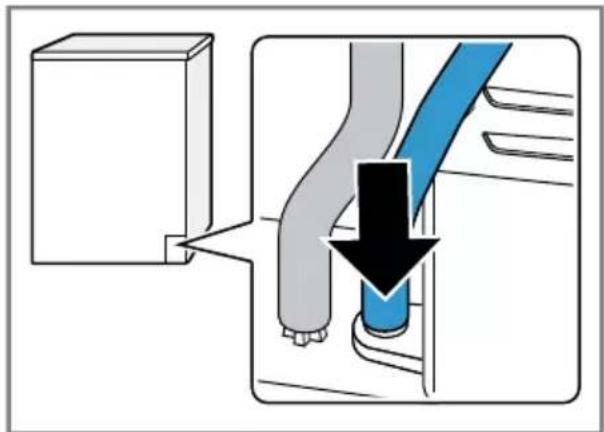

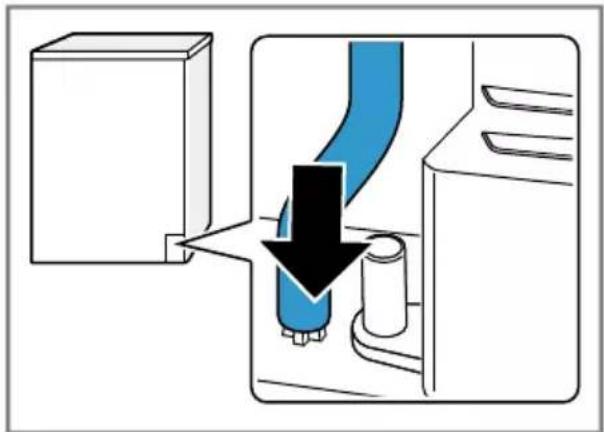

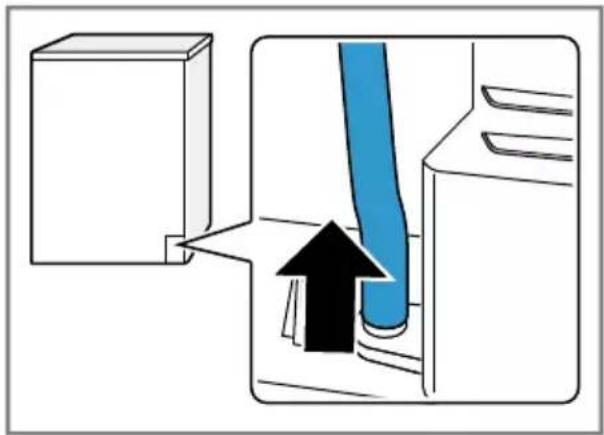

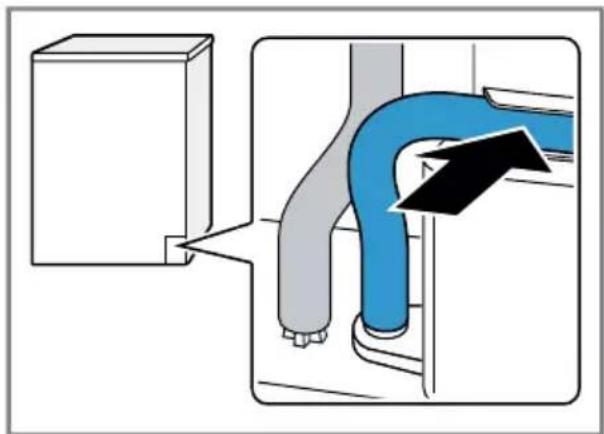

Wie schließe ich den Wasserablaufschlauch an?

Ziehen Sie den werkseitig montierten Kondenswasserschlauch ab und schieben Sie den Wasserablaufschlauch bis zum Anschlag auf den Stutzen. Führen Sie den Schlauch in die Schlauchführung und schließen Sie ihn an einen Siphon, ein Waschbecken oder einen Gully an. Achten Sie auf eine Höhe von 80-100 cm und vermeiden Sie Knicke.

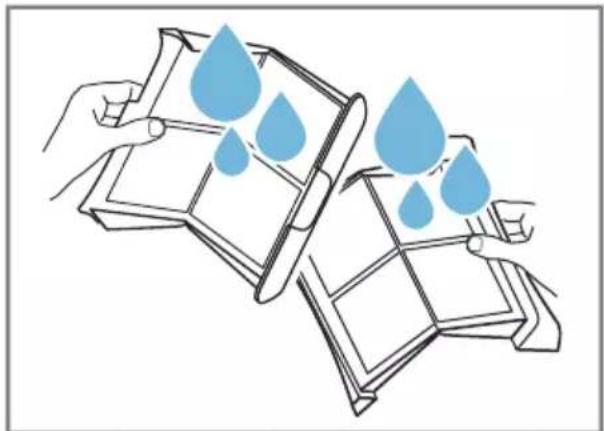

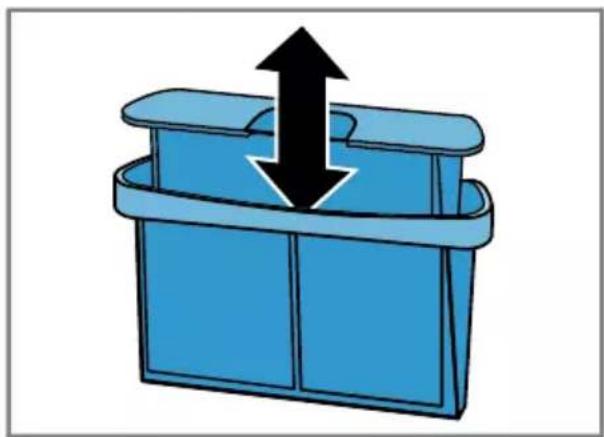

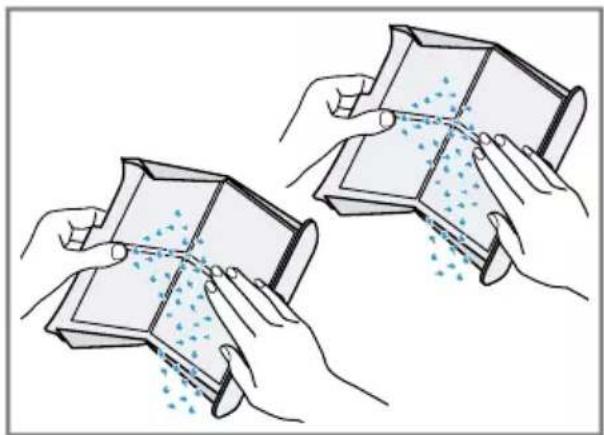

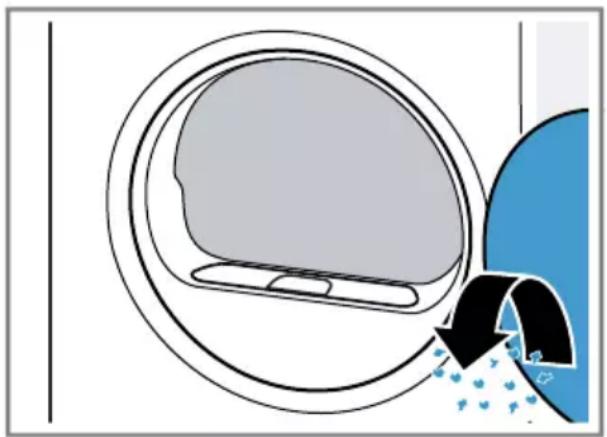

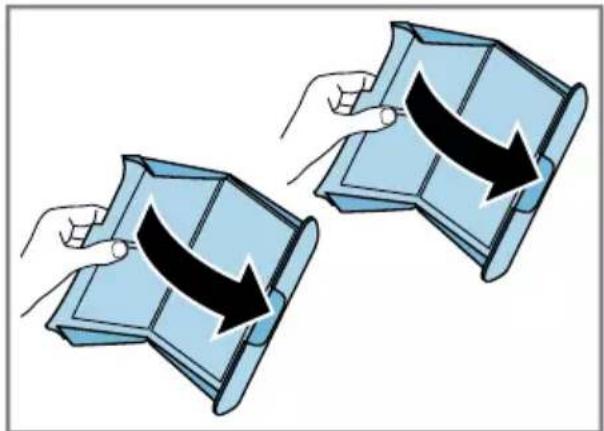

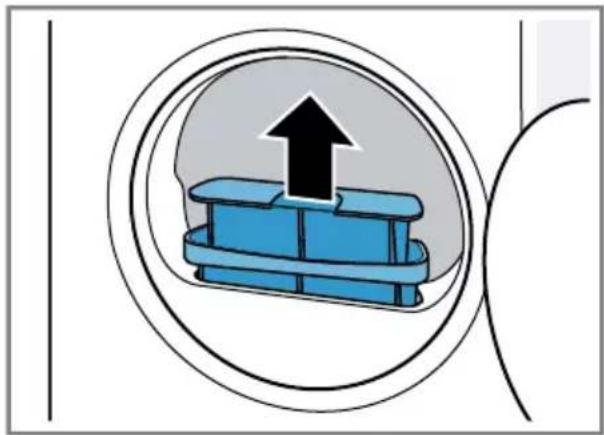

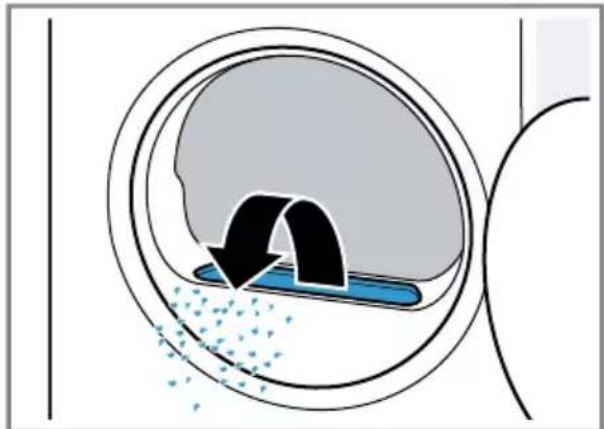

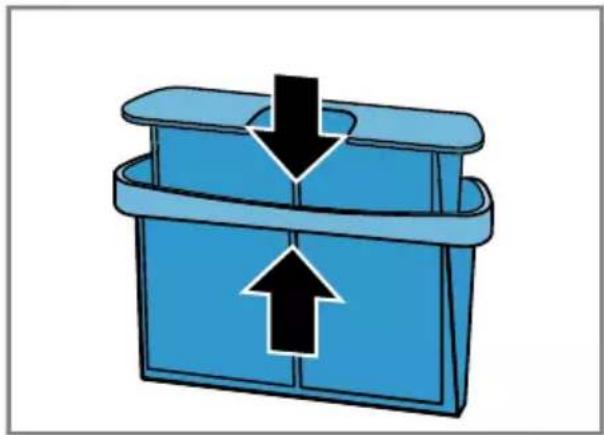

Wie reinige ich das Flusensieb?

Öffnen Sie die Tür, entnehmen Sie das zweiteilige Flusensieb und trennen Sie es. Entfernen Sie Flusen von der Mulde und den Sieben. Reinigen Sie beide Teile gründlich unter fließendem warmen Wasser, trocknen Sie sie ab und setzen Sie sie wieder ein.

Was bedeutet die Anzeige 'Flusensieb' im Display?

Das Display zeigt das Symbol 'Flusensieb', wenn das Flusensieb gereinigt werden muss. Reinigen Sie es wie in der Anleitung beschrieben, um die Trocknungsleistung zu erhalten.

Wie aktiviere ich die Kindersicherung?

Drücken Sie gleichzeitig die beiden Tasten mit dem Symbol '=0' für ca. 3 Sekunden. Im Display erscheint das Symbol '=0'. Die Kindersicherung bleibt auch nach dem Ausschalten aktiv.

Warum ändert sich die Programmdauer während des Trocknens?

Der Programmablauf wird elektronisch optimiert, basierend auf der Restfeuchte der Wäsche. Dies ist normal und keine Störung. Die Dauer kann sich daher während des Trocknens ändern.

Kann ich den Trockner auf eine Waschmaschine stellen?

Ja, mit dem original Verbindungssatz des Trocknerherstellers (Bestellnr. WZ11410 oder WTZ20410). Der Trockner darf nur auf eine Waschmaschine gleicher Breite und Tiefe und vom gleichen Hersteller gestellt werden.

Wie entsorge ich das Gerät umweltgerecht?

Ziehen Sie den Netzstecker, durchtrennen Sie das Kabel und zerstören Sie das Türschloss, um ein Einsperren von Kindern zu verhindern. Das Kältemittel R290 ist brennbar, daher die Rohre nicht beschädigen. Entsorgen Sie das Gerät gemäß der EU-Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte.

Was tun, wenn das Gerät nicht startet?

Prüfen Sie, ob die Kindersicherung aktiviert ist (deaktivieren Sie sie). Stellen Sie sicher, dass ein Programm gewählt ist und drücken Sie die Taste 'D II'. Kontrollieren Sie den Netzstecker und die Sicherung.

Wie trockne ich empfindliche Textilien schonend?

Aktivieren Sie die Taste 'Schon' für schonendes Trocknen. Das Programm reduziert die Temperatur und verlängert die Dauer. Geeignet für Polyacryl, Elasthan und ähnliche Fasern.

Kann ich das Trockenziel anpassen, wenn mir die Wäsche zu feucht ist?

Ja, nach der Wahl eines Automatikprogramms drücken Sie die Taste für das gewünschte Trockenziel (Schranktrocken Plus, Schranktrocken oder Bügeltrocken) mehrmals, um die Stufe '+1', '+2' oder '+3' zu wählen. Die Wäsche wird dann trockener.

BEDIENUNGSANLEITUNG CWQ5R400 CONSTRUCTA

de Gebrauchs- und Montage- anleitung

Weitere Informationen und Erklärungen finden Sie online:

1.1 Allgemeine Hinweise .... 4
1.2 Bestimmungsgemäßer Gebrauch 4
1.3 Einschränkung des Nutzerkreises 4
1.4 Sichere Installation 5
1.5 Sicherer Gebrauch 7
1.6 Sichere Reinigung und Wartung 10

2 Sachschäden vermeiden ..... 11

3 Umweltschutz und Sparen ..... 11

3.1 Verpackung entsorgen...... 11
3.2 Energie sparen 11
3.3 Energiesparmodus 12

4 Aufstellen und Anschließen ..... 12

4.1 Gerät auspacken...... 12
4.2 Lieferumfang.... 12
4.3 Anforderungen an den Auf- stellort.... 13
4.4 Wasserablaufschlauch ..... 14
4.5 Gerät ausrichten.... 16
4.6 Gerät elektrisch anschließen.... 16

5 Kennenlernen .... 17

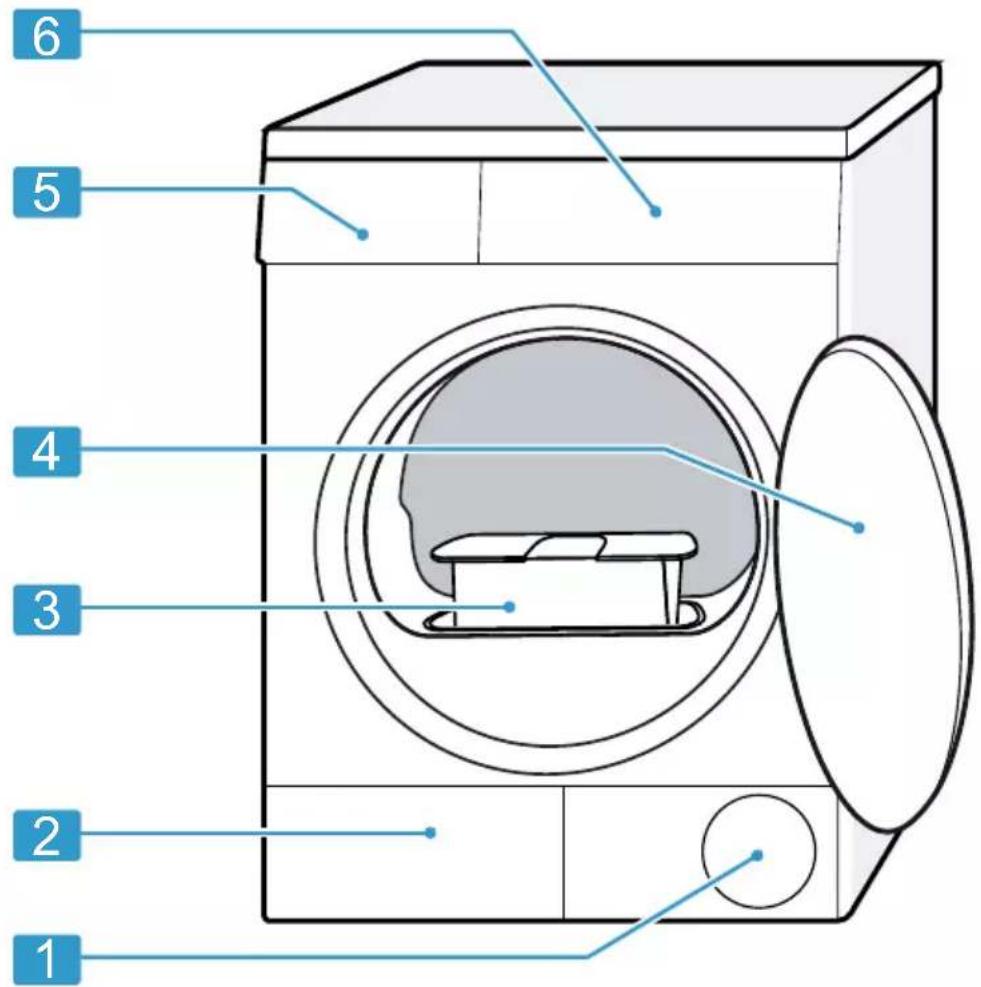

5.1 Gerät.... 17
5.2 Bedienfeld 18

6 Display 19

7 Tasten 22

8 Trockenziel 25

8.1 Trockenziel ändern...... 25
8.2 Trockenziel anpassen 25

9 Programme.... 26

9.1 Automatikprogramme...... 26
9.2 Zeitprogramme...... 27

10 Zubehör 29

11 Wäsche 30

11.1 Wäsche vorbereiten ..... 30

12 Grundlegende Bedienung ..... 30

12.1 Gerät einschalten .... 30
12.2 Programm einstellen ..... 30
12.3 Wäsche einlegen.... 30
12.4 Programm starten 31
12.5 Wäsche nachlegen.... 31
12.6 Programm abbrechen ..... 31
12.7 Wäsche entnehmen 31
12.8 Gerät ausschalten 31

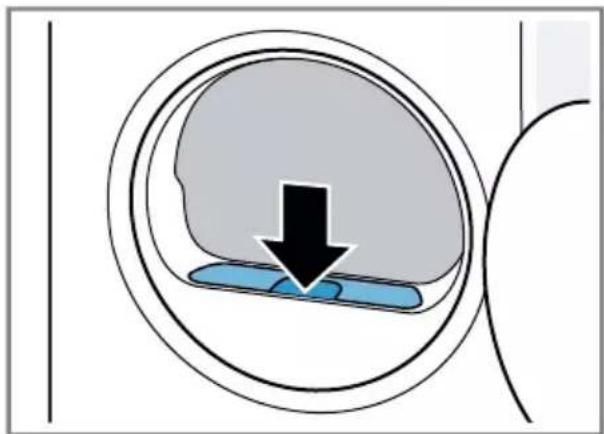

12.9 Flusensieb 31

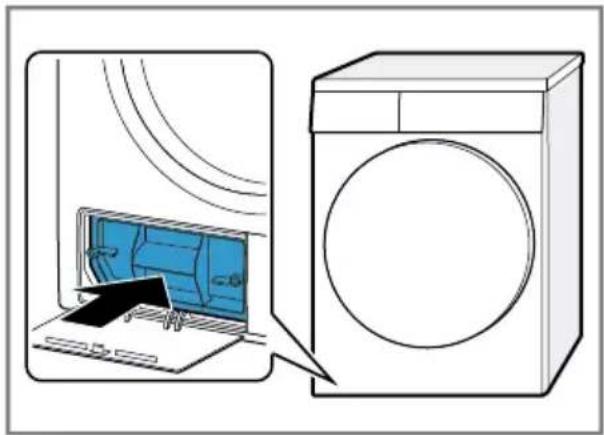

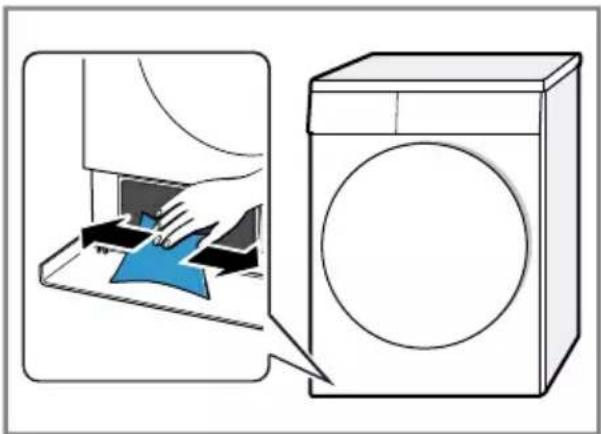

12.10 Filtersystem der Bodeneinheit.... 33

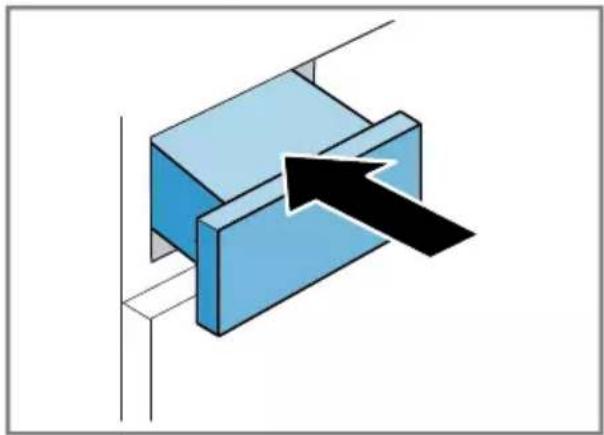

12.11 Kondenswasserbehälter..... 34

13 Kindersicherung 35

13.1 Kindersicherung aktivieren..... 35
13.2 Kindersicherung deaktiveren.... 35

14 Grundeinstellungen 36

14.1 Übersicht der Grundeinstellungen 36
14.2 Grundeinstellungen ändern.... 37

15 Reinigen und Pflegen 37

15.1 Tipps zum Reinigen und Pflegen 37

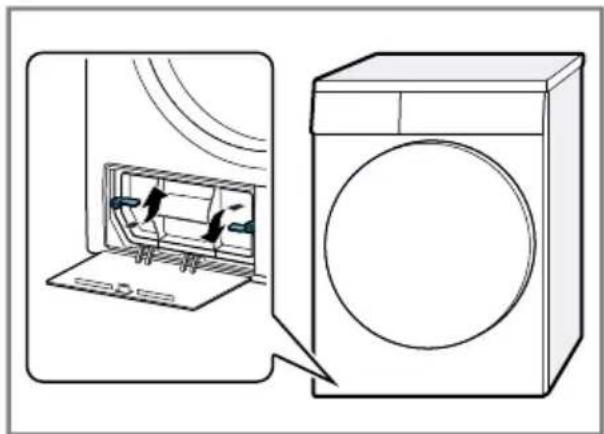

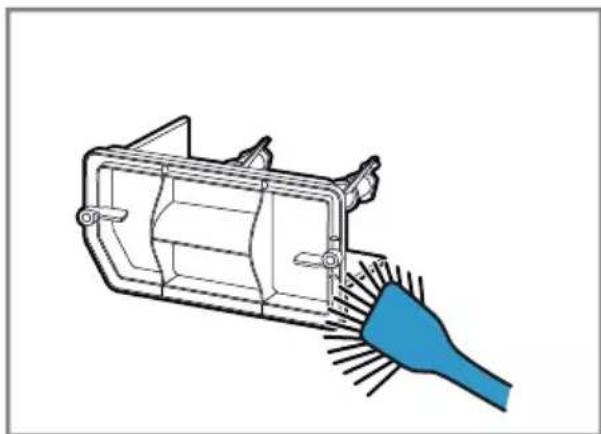

15.2 Bodeneinheit 37
15.3 Feuchtigkeitssensor 39

16 Störungen beheben 41
17 Transportieren, Lagern und Entsorgen 46
17.1 Gerät für den Transport vorbereiten...... 46
17.2 Altgerät entsorgen...... 46
18 Kundendienst...... 47
18.1 Erzeugnisnummer (E-Nr.) und Fertigungsnummer (FD) 47
19 Verbrauchswerte...... 48
20 Technische Daten 49

1 Sicherheit

Beachten Sie die nachfolgenden Sicherheitshinweise.

1.1 Allgemeine Hinweise

■ Lesen Sie diese Anleitung sorgfältig.
■ Bewahren Sie die Anleitung sowie die Produktinformationen für einen späteren Gebrauch oder Nachbesitzer auf.
■ Schließen Sie das Gerät bei einem Transportschaden nicht an.

1.2 Bestimmungsgemäßer Gebrauch

Verwenden Sie das Gerät nur:

■ um trocknergeeignete und mit Wasser gewaschene Textilien zu trocknen und aufzufrischen.
■ im privaten Haushalt und in geschlossenen Räumen des häuslichen Umfelds.
- bis zu einer Höhe von 4000 m über dem Meeresspiegel.

1.3 Einschränkung des Nutzerkreises

Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät spielen.

Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

Kinder unter 3 Jahren und Haustiere vom Gerät fernhalten.

1.4 Sichere Installation

Wenn Sie das Gerät installieren, beachten Sie die Sicherheitshinweise.

⚠️ WARNUNG – Stromschlaggefahr!

Unsachgemäße Installationen sind gefährlich.

Das Gerät nur gemäß den Angaben auf dem Typenschild anschließen und betreiben.
Das Gerät nur über eine vorschriftsmäßig installierte Steckdose mit Erdung an ein Stromnetz mit Wechselstrom anschließen.
Das Schutzleitersystem der elektrischen Hausinstallation muss vorschriftsmäßig installiert sein. Die Installation muss einen ausreichend großen Leitungsquerschnitt haben.
- Beim Verwenden eines Fehlerstrom-Schutzschalters nur einen Typ mit dem Zeichen einsetzen.
- Nie das Gerät über eine externe Schaltvorrichtung versorgen, z. B. Zeitschaltuhr oder Fernsteuerung.
- Nie das Gerät mit einem Stromkreis verbinden, der regelmäßig vom Energieversorger eingeschaltet und ausgeschaltet wird.
- Wenn das Gerät eingebaut ist, muss der Netzstecker der Netzanschlussleitung frei zugänglich sein, oder falls der freie Zugang nicht möglich ist, muss in der festverlegten elektrischen Installation eine allpolige Trennvorrichtung nach den Errichtungsbestimmungen eingebaut werden.
- Beim Aufstellen des Geräts darauf achten, dass die Netzanschlussleitung nicht eingeklemmt oder beschädigt wird.
Eine beschädigte Isolierung der Netzanschlussleitung ist gefährlich.
- Nie die Netzanschlussleitung mit heißen Geräteteilen oder Wärmequellen in Kontakt bringen.
- Nie die Netzanschlussleitung mit scharfen Spitzen oder Kanten in Kontakt bringen.
- Nie die Netzanschlussleitung knicken, quetschen oder verändern.

⚠️ WARNUNG – Brandgefahr!

Eine verlängerte Netzanschlussleitung und nicht zugelassene Adapter zu verwenden, ist gefährlich.

• Keine Verlängerungskabel oder Mehrfachsteckdosenleisten verwenden.
• Wenn die Netzanschlussleitung zu kurz ist, den Kundendienst kontaktieren.
  ▶ Nur vom Hersteller zugelassene Adapter verwenden.

⚠️ WARNUNG – Verletzungsgefahr!

Das hohe Gerätegewicht kann beim Anheben zu Verletzungen führen.

Das Gerät nicht alleine anheben. Wenn dieses Gerät unsachgemäß in einer Wasch-Trocken-Säule aufgestellt wird, kann das aufgestellte Gerät herunterfallen.

- Den Trockner ausschließlich mit dem Verbindungssatz des Trockner-Herstellers auf eine Waschmaschine stapeln → "Zubehör", Seite 29. Eine andere Aufstellmethode ist unzulässig.

- Nicht das Gerät in einer Wasch-Trocken-Säule aufstellen, wenn der Trockner-Hersteller keinen passenden Verbindungssatz anbietet.

- Keine Geräte von verschiedenen Herstellern und mit unterschiedlicher Tiefe und Breite in einer Wasch-Trocken-Säule aufstellen.

- Keine Wasch-Trocken-Säule auf ein Podest aufstellen, die Geräte können kippen.

⚠️ WARNUNG – Erstickungsgefahr!

Kinder können sich Verpackungsmaterial über den Kopf ziehen oder sich darin einwickeln und ersticken.

▶ Verpackungsmaterial von Kindern fernhalten.
- Kinder nicht mit Verpackungsmaterial spielen lassen.

⚠ VORSICHT – Verletzungsgefahr!

Das Gerät kann während des Betriebs vibrieren oder sich bewegen.

Das Gerät auf einer sauberen, ebenen und festen Fläche aufstellen.

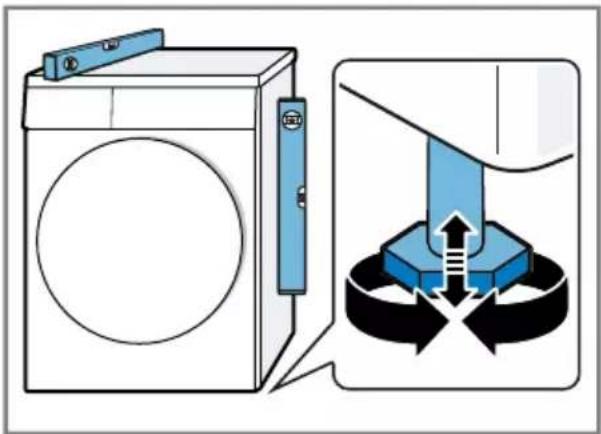

Das Gerät mit den Gerätefüßen und einer Wasserwaage ausrichten.

Bei unsachgemäß verlegten Schläuchen und Netzanschlussleitungen besteht Stolpergefahr.

▶ Die Schläuche und Netzanschlussleitungen so verlegen, dass keine Stolpergefahr besteht.

Wenn das Gerät an vorstehenden Bauteilen bewegt wird, wie z. B. der Gerätetür, können die Teile abbrechen.

- Nicht das Gerät an vorstehenden Bauteilen bewegen.

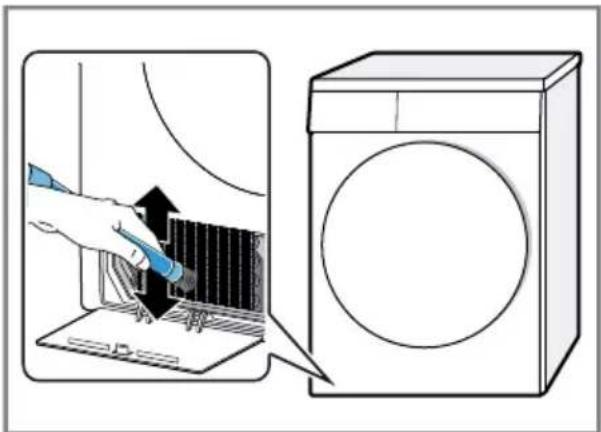

⚠ VORSICHT – Schnittgefahr!

Scharfe Kanten am Gerät können beim Berühren zu Schnittverletzungen führen.

• Nicht das Gerät an scharfen Kanten berühren.
• Schutzhandschuhe verwenden bei Installation und Transport des Geräts.

1.5 Sicherer Gebrauch

⚠️ WARNUNG – Stromschlaggefahr!

Ein beschädigtes Gerät oder eine beschädigte Netzanschlussleitung ist gefährlich.

▶ Nie ein beschädigtes Gerät betreiben.
- Nie an der Netzanschlussleitung ziehen, um das Gerät vom Stromnetz zu trennen. Immer am Netzstecker der Netzanschlussleitung ziehen.
- Wenn das Gerät oder die Netzanschlussleitung beschädigt ist, sofort den Netzstecker der Netzanschlussleitung ziehen oder die Sicherung im Sicherungskasten ausschalten.

▶ Den Kundendienst rufen. → Seite 47

Eindringende Feuchtigkeit kann einen Stromschlag verursachen.

Das Gerät nur in geschlossenen Räumen verwenden.

▶ Nie das Gerät großer Hitze und Nässe aussetzen.

de Sicherheit

Keine Dampfreiniger, Hochdruckreiniger, Schläuche oder Brausen verwenden, um das Gerät zu reinigen.

⚠️ WARNUNG – Gefahr von Gesundheitsschäden!

Kinder können sich im Gerät einsperren und in Lebensgefahr geraten.

Das Gerät nicht hinter einer Tür aufstellen, die das Öffnen der Gerätetür blockiert oder verhindert.
- Bei ausgedienten Geräten den Netzstecker der Netzanschlussleitung ziehen, danach die Netzanschlussleitung durchtrennen und das Schloss der Gerätetür so weit zerstören, dass die Gerätetür nicht mehr schließt.

⚠️ WARNUNG – Erstickungsgefahr!

Kinder können Kleinteile einatmen oder verschlucken und dadurch ersticken.

• Kleinteile von Kindern fernhalten.
• Kinder nicht mit Kleinteilen spielen lassen.

⚠️ WARNUNG – Explosionsgefahr!

Kohlestaub oder Mehl in der Umgebung des Geräts kann zur Explosion führen.

- Während des Betriebs die Umgebung des Geräts sauber halten.

⚠️ WARNUNG – Vergiftungsgefahr!

Das Kondenswasser dieses Geräts ist kein Trinkwasser und kann mit Flusen verunreinigt sein.

- Nicht das Kondenswasser des Geräts trinken oder weiterverwenden.

Waschmittel und Pflegemittel können bei Verzehr zu Vergiftungen führen.

▶ Bei versehentlichem Verschlucken ärztlichen Rat einholen.
- Waschmittel und Pflegemittel für Kinder unzugänglich aufbewahren.

⚠️ WARNUNG – Brandgefahr!

Das Kältemittel R290 in diesem Gerät ist umweltfreundlich aber brennbar und kann sich bei Kontakt mit offenem Feuer oder Zündquellen entzünden.

▶ Offenes Feuer und Zündquellen vom Gerät fernhalten.

⚠️ WARNUNG – Explosionsgefahr!

Rückstände im Flusensieb können sich beim Trocknen entzünden.

Das Flusensieb regelmäßig reinigen.

Leicht entzündliche Gegenstände, wie Feuerzeuge oder Zündhölzer, können sich beim Trocknen entzünden.

- Vor dem Trocknen alle leicht entzündlichen Gegenstände aus den Taschen der Wäsche entfernen.

Wenn ungewaschene Wäsche mit Lösungsmitteln, Öl, Wachs, Wachsentferner, Farbe, Fett oder Fleckenentferner in Kontakt war, kann sie sich beim Trocknen entzünden.

▶ Keine ungewaschene Wäsche in diesem Gerät trocknen.

▶ Die Wäsche vor dem Trocknen gründlich mit heißem Wasser und Waschmittel spülen.

- Nicht das Gerät verwenden, wenn die Wäsche zuvor mit industriellen Chemikalien gereinigt wurde.

⚠️ WARNUNG – Brandgefahr!

Die Wäsche wird beim vorzeitigen Trocknungsabbruch nicht ausreichend gekühlt und kann sich entzünden.

- Nicht das Trocknungsprogramm vorzeitig abbrechen.

▶ Die Wäsche beim vorzeitigen Trocknungsabbruch sofort entnehmen und ausbreiten.

⚠ VORSICHT – Verletzungsgefahr!

Beim Steigen oder Klettern auf das Gerät kann die Abdeckplatte brechen.

- Nicht auf das Gerät steigen oder klettern.

Beim Setzen oder Stützen auf die geöffnete Tür kann das Gerät kippen.

- Nicht auf die Gerätetür setzen oder stützen.

de Sicherheit

▶ Keine Gegenstände auf der Gerätetür abstellen.
Das Eingreifen in die drehende Trommel kann zu Verletzungen der Hände führen.
- Vor dem Eingreifen auf den kompletten Stillstand der Trommel warten.

1.6 Sichere Reinigung und Wartung

Wenn Sie das Gerät reinigen und warten, beachten Sie die Sicherheitshinweise.

⚠️ WARNING – Stromschlaggefahr!

Unsachgemäße Reparaturen sind gefährlich.

• Nur dafür geschultes Fachpersonal darf Reparaturen am Gerät durchführen.
• Nur Original-Ersatzteile dürfen zur Reparatur des Geräts verwendet werden.
• Wenn die Netzanschlussleitung dieses Geräts beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Eindringende Feuchtigkeit kann einen Stromschlag verursachen.

Keine Dampfreiniger, Hochdruckreiniger, Schläuche oder Brausen verwenden, um das Gerät zu reinigen.

⚠️ WARNUNG – Verletzungsgefahr!

Das Verwenden von nicht Original-Ersatzteilen und Original-Zubehör ist gefährlich.

- Nur Original-Ersatzeile und Original-Zubehör des Herstellers verwenden.

⚠️ WARNUNG – Vergiftungsgefahr!

Beim Verwenden von lösungsmittelhaltigen Reinigungsmitteln können giftige Dämpfe entstehen.

▶ Keine lösungsmittelhaltigen Reinigungsmittel verwenden.

2 Sachschäden vermeiden

Beachten Sie diese Hinweise, um Sachschäden und Geräteschäden zu vermeiden.

ACHTUNG!

Ein Fehldosieren von Weichspülern, Waschmitteln, Pflegemitteln und Reinigungsmitteln kann die Gerätefunktion beeinträchtigen.

▶ Die Dosierempfehlungen der Hersteller beachten.
Das Überschreiten der maximalen Beladungsmenge beeinträchtigt die Gerätefunktion.
▶ Die maximale Beladungsmenge für jedes Programm beachten und nicht überschreiten. → "Programme", Seite 26

Ein Überhitzen des Geräts kann die Gerätefunktion beeinträchtigen.

• Während des Betriebs den Lufteinlass am Gerät freihalten.
  ▶ Eine ausreichende Belüftung im Raum gewährleisten.

Leichte Objekte, wie Haare und Flusen, können während des Betriebs vom Lufteinlass des Geräts eingesaugt werden und die Gerätefunktion beeinträchtigen.

▶ Die Umgebung des Geräts während des Betriebs sauber halten.
- Leichte Objekte vom Gerät fernhalten.

Ein Betrieb mit einem fehlenden, unvollständigen oder defekten Flusenschutz (je nach Geräteausstattung z. B. Flusensieb, Flusendepot, Filtermatte) kann zu Geräteschäden führen.

- Nicht das Gerät mit einem fehlenden, unvollständigen oder defekten Flusenschutz betreiben.

Schaumstoff oder Schaumgummi kann sich beim Trocknen verformen oder schmelzen.

• Keine schaumstoffhaltige oder schaumgummihaltige Wäsche trocknen.
  Ungeeignete Reinigungsmittel können die Oberflächen des Geräts beschädigen.
• Keine scharfen oder scheuernden Reinigungsmittel verwenden.
• Keine stark alkoholhaltigen Reinigungsmittel verwenden.
• Keine harten Scheuerkissen oder Putzschwämme verwenden.
  Das Gerät nur mit Wasser und einem weichen, feuchten Tuch reinigen.
  ▶ Bei Kontakt mit dem Gerät sofort alle Waschmittelreste, Sprühnebelreste oder Rückstände entfernen.

3 Umweltschutz und Sparen

3.1 Verpackung entsorgen

Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.

▶ Die einzelnen Bestandteile getrennt nach Sorten entsorgen.

3.2 Energie sparen

Wenn Sie diese Hinweise beachten, verbraucht Ihr Gerät weniger Strom.

Gerät in einem gut belüfteten Raum betreiben und Lufteinlass des Geräts freihalten.

√ Ein beeinträchtigter Luftaustausch verlängert die Programmdauer und erhöht den Energieverbrauch.

Vor dem Trocknen die Wäsche in der Waschmaschine schleudern.

√ Feuchtere Wäsche verlängert die Programmdauer und erhöht den Energieverbrauch.

Maximale Beladungsmenge der Programme einhalten.

→ "Programme", Seite 26

√ Ein Überschreiten der maximalen Beladungsmenge verlängert die Programmdauer und erhöht den Energieverbrauch.

Nach dem Trocknen das Flusensieb reinigen → Seite 31.

√ Ein verunreinigtes Flusensieb mindert den Luftstrom im Gerät, verlängert die Programmdauer und erhöht den Energieverbrauch.

Nach dem Reinigen die Filter im Filtersystem der Bodeneinheit → Seite 33 gut trocknen.

√ Feuchtere Filter verlängern die Programmdauer und erhöhen den Energieverbrauch.

3.3 Energiesparmodus

Wenn Sie das Gerät längere Zeit nicht bedienen, schaltet es sich automatisch in den Energiesparmodus.

Alle Anzeigen erlöschen und ▷ II blinkt.

Der Energiesparmodus wird beendet, indem Sie das Gerät erneut bedienen.

4 Aufstellen und Anschließen

4.1 Gerät auspacken

ACHTUNG!

In der Trommel verbleibende Gegenstände, die nicht für den Betrieb im Gerät vorgesehen sind, können zu Sachschäden und Geräteschäden führen.

- Vor dem Betrieb diese Gegenstände und das mitgelieferte Zubehör aus der Trommel entfernen.

1. Verpackungsmaterial und Schutzhüllen komplett vom Gerät entfernen.

→ "Verpackung entsorgen", Seite 11

1. Das Gerät auf sichtbare Beschädigungen prüfen.

2. Die Gerätetür öffnen.

→ "Grundlegende Bedienung", Seite 30

1. Das Zubehör aus der Trommel entfernen.

2. Die Gerätetür schließen.

4.2 Lieferumfang

Prüfen Sie nach dem Auspacken alle Teile auf Transportschäden und die Vollständigkeit der Lieferung.

ACHTUNG!

Ein Betrieb mit unvollständigem oder defektem Zubehör kann die Gerätefunktion beeinträchtigen oder zu Sachschäden und Geräteschäden führen.

- Nicht das Gerät mit unvollständigem oder defektem Zubehör betreiben.

▶ Entsprechendes Zubehör vor dem Betrieb des Geräts ersetzen. → "Zubehör", Seite 29

Lieferumfang Beschreibung

	Wäschetrockner
	Begleitunterlagen
	Wasserablauf-schlauch mit An-schlussadapter, Befestigungsmat-terial und Krüm-mer.→ "Wasserablauf-schlauch",Seite 14

4.3 Anforderungen an den Aufstellort

ACHTUNG!

Wenn das Gerät über 40° geneigt wird, kann Restwasser des Geräts auslaufen und Sachschäden verursachen.

Das Gerät vorsichtig neigen.
Das Gerät stehend transportieren.
Gefrierendes Restwasser im Gerät kann zu Geräteschäden führen.
- Nicht das Gerät in frostgefährdeten Bereichen oder im Freien aufstellen und betreiben.

Wenn das Gerät unmittelbar nach dem Transport betrieben wird, kann das im Gerät enthaltene Kühlmittel zu Geräteschäden führen.

Das Gerät unmittelbar nach einem Transport zwei Stunden ruhen lassen, bevor es in Betrieb genommen wird.

Aufstellort Anforderungen

Auf dem Fußboden

Das Gerät auf eine saubere, ebe- ne und feste Flä- che stellen. Das Gerät aus- richten → Seite 16.

In einer Wasch- Trocken-Säule

Dieses Gerät nur mit dem origina- len Verbindungs- satz des Trock- nerherstellers in einer Wasch-Tro- cken-Säule auf- stellen. → "Zubehör", Seite 29 → "Zubehör", Seite 29 Dieses Gerät nur auf eine Wasch- maschine vom gleichen Herstel- ler stellen. Die Tiefe und Breite dieses Geräts müssen mit den Abmessungen der Waschma- schine überein- stimmen. Die Wasch-Tro- cken-Säule nicht auf ein Podest stellen.

In einer Wasch-Trocken-Säule

An einer Wand Keine Schläuche zwischen Wand und Gerät einklemmen.

4.4 Wasserablaufschlauch

Während des Trocknens entsteht Kondenswasser, das Ihr Gerät zur automatischen Reinigung verwendet. Verwenden Sie den Wasserablauf- schlauch, um überschüssiges Kondenswasser direkt ins Abwasser zu leiten.

Hinweise

■ Betreiben Sie dieses Gerät mit dem mitgelieferten Wasserablaufschlauch. Wenn Sie den Wasserablaufschlauch anschließen → Seite 14, müssen Sie nicht regelmäßig den Kondenswasserbehälter leeren → Seite 34.
■ Sie können dieses optionale → "Zubehör", Seite 29 beim Kundendienst bestellen.

Wasserablaufschlauch anschließen

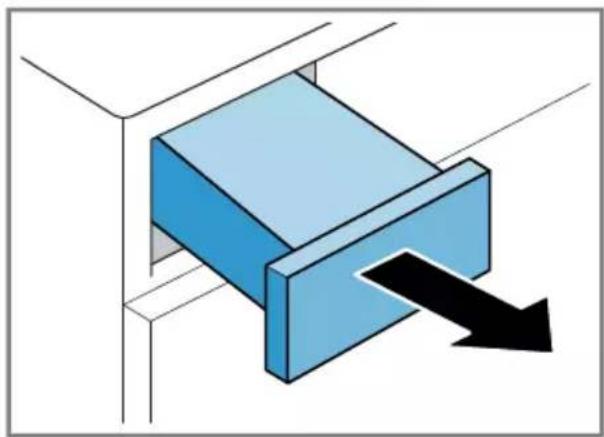

Wenn Sie den Kondenswasserbehälter des Geräts nicht regelmäßig leeren möchten, schließen Sie den Wasserablaufschlauch an.

ACHTUNG!

Beim Betrieb des Geräts ohne einen sachgemäß angeschlossenen Kondenswasserschlauch oder Wasserablaufschlauch kann Flüssigkeit aus dem Stutzen austreten.

- Vor dem Betrieb des Geräts den Kondenswasserschlauch oder den Wasserablaufschlauch sachgemäß am Stutzen anschließen.

Voraussetzungen

■ Das Gerät und das Zubehör sind ausgepackt.
→ "Gerät auspacken", Seite 12
Das Gerät ist am Aufstellort aufgestellt. → "Anforderungen an den Aufstellort", Seite 13

1. Den Kondenswasserschlauch vom Stutzen ziehen.

Der Kondenswasserschlauch ist werkseitig am Stutzen angeschlossen.

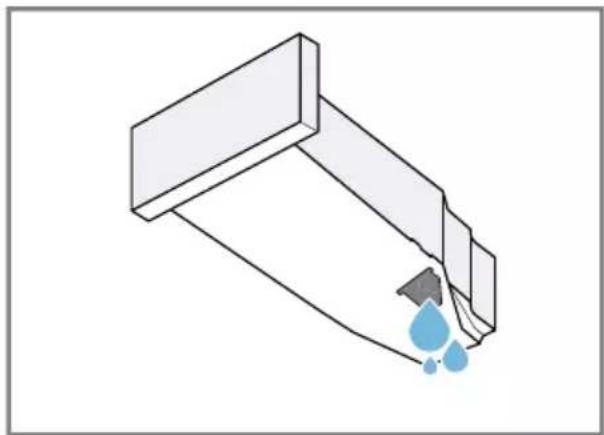

Hinweis: Beim Entfernen des Kondenswasserschlauchs kann Flüssigkeit aus dem Stutzen austreten.

1. Den Kondenswasserschlauch auf die Halterung schieben.

1. Den Wasserablaufschlauch bis zum Anschlag auf den Stutzen schieben.

1. Den Wasserablaufschlauch in die Schlauchführung einsetzen.

Stellen Sie sicher, den Wasserablaufschlauch nicht zu knicken.

1. Das Gerät am Wasserablauf anschließen.

→ "Anschlussarten Wasserablauf", Seite 15

Tipp: Um das Kondenswasser erneut im Kondenswasserbehälter zu sammeln (z.B. bei einer Standortänderung des Geräts), machen Sie diese Schritte rückgängig in umgekehrter Reihenfolge.

Anschlussarten Wasserablauf

ACHTUNG!

Bei einem verstopften oder verschlossenen Abfluss kann gestautes Abwasser in das Gerät zurückfließen.

- Vor dem Betrieb des Geräts sicherstellen, dass Abwasser schnell abläuft und Verstopfungen beseitigen.

Ablauf in einen Siphon.

Die Anschlussstelle mit einer Schlauchschelle (12-22 mm) sichern. Den Wasserablaufschlauch mit einer Schlauchführung in minimal 80 cm und maximal 100 cm Höhe befestigen.

Hinweis: Mit dem Y-Verteiler → Seite 29 können Sie den Wasserablauf-schlauch eines zusätzlichen Geräts wie z. B. einer Waschmaschine am gleichen Ablauf des Siphons anschließen.

Ablauf in ein Waschbecken.

Den Wasserablaufschlauch komplett durch den Krümmer schieben und mit dem Befestigungsmaterial fixieren. Den Krümmer in maximal 100 cm Höhe befestigen.

Ablauf in einen Gully.

Den Wasserab- laufschlauch komplett durch den Krümmer schieben und mit dem Befesti- gungsmaterial fi- xieren. Den Krümmer am Gully befesti- gen.

4.5 Gerät ausrichten

Um Geräusche und Vibrationen zu reduzieren, richten Sie das Gerät richtig aus.

- Um das Gerät auszurichten, die Gerätefüße drehen. Die Ausrichtung mit einer Wasserwaage prüfen.

Alle Gerätefüße müssen fest auf dem Boden stehen.

4.6 Gerät elektrisch anschließen

1. Den Netzstecker der Netzanschlussleitung des Geräts in eine Steckdose in der Nähe des Geräts stecken.

Die Anschlussdaten des Geräts finden Sie in den Technischen Daten → Seite 49.

1. Den Netzstecker auf festen Sitz prüfen.

5 Kennenlernen

5.1 Gerät

Hier finden Sie eine Übersicht über die Bestandteile Ihres Geräts.

Je nach Gerätetyp können Einzelheiten im Bild abweichen, z. B. Farbe und Form.

1	Lufteinlass

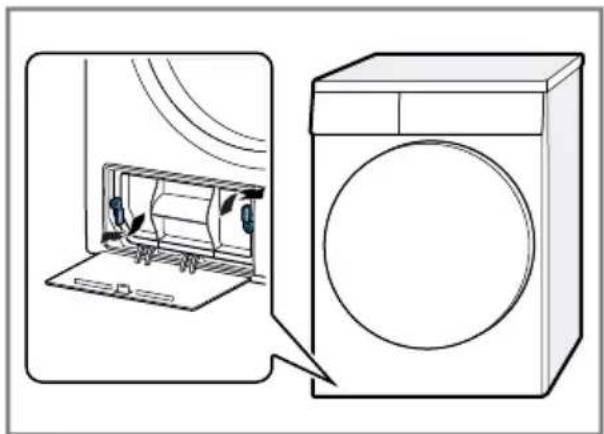

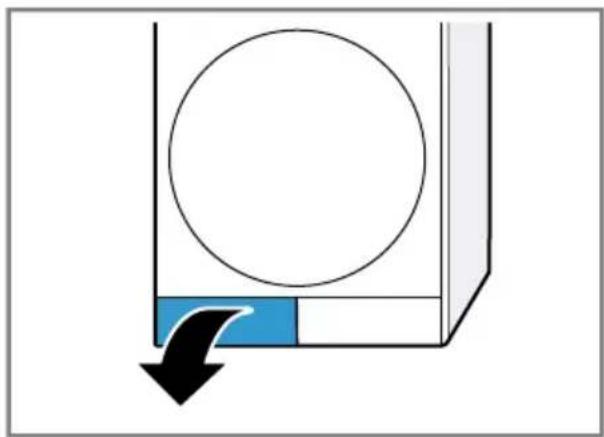

2	Wartungsklappe der Boden-einheit → Seite 37
3	Flusensieb → Seite 31

4	Tür
5	Kondenswasserbehälter → Seite 34
6	Bedienfeld → Seite 18

5.2 Bedienfeld

Über das Bedienfeld stellen Sie alle Funktionen Ihres Geräts ein und erhalten Informationen zum Betriebszustand.

1 Programme → Seite 26
2 Programmwähler → Seite 30
3 Display → Seite 19
4 Tasten → Seite 22

6 Display

Im Display sehen Sie die aktuellen Einstellwerte, Auswahlmöglichkeiten oder Hinweistexte.

Beispielhafte Displayanzeige

Anzeige Benennung Beschreibung
0:401	Programmdauer / Restzeit des Pro-gramms	Ungefähre voraussichtliche Programmdau-er oder Restzeit des Programms.
1:25 Zeitprogramm Zeitprogramm ist eingestellt.→ "Zeitprogramme", Seite 27
9,0 kg1	Beladungsemp-fehlung	Maximale Beladungsmenge für das einge-stellte Programm in kg.
+0:451	Fertig in - Zeit	→ "Tasten", Seite 24
=0	Kindersicherung ■	leuchtet: Die Kindersicherung ist akti-viert.■ blinkt: Die Kindersicherung ist aktiviert und das Gerät wurde bedient.→ "Kindersicherung deaktiveren",Seite 35
	Start / Pause Starten, Abbrechen oder Pausieren■ leuchtet: Das Programm läuft und kann abgebrochen oder pausiert werden.■ blinkt: Das Programm kann gestartet oder fortgesetzt werden.
1 Beispiel
	Trockenziel Bügel-trocken	Das Trockenziel ist aktiviert.→ "Tasten", Seite 23
	Trockenziel Schranktrocken	Das Trockenziel ist aktiviert.→ "Tasten", Seite 23
	Trockenziel Schranktrocken Plus	Das Trockenziel ist aktiviert.→ "Tasten", Seite 22
+1+2+3	Trockenziel ange-passt	Das angepasste Trockenziel ist aktiviert.→ "Tasten", Seite 22→ "Tasten", Seite 23→ "Tasten", Seite 23
	Knitterreduzierung	Die Knitterreduzierung ist aktiviert.→ "Tasten", Seite 23
	Schonendes Trocknen	Schonendes Trocknen für empfindliche Textilien ist aktiviert.→ "Tasten", Seite 24
4.5 kg Halbe Beladungs-menge		Die halbe Beladungsmenge ist aktiviert.→ "Tasten", Seite 24
	Leise Trocknen Leiser Trocknen ohne Signaltöne ist akti-viert.→ "Tasten", Seite 24
	Kondenswasser-behälter	Den Kondenswasserbehälter leeren→ Seite 34.Den Kondenswasserbehälter einschieben→ Seite 35.
	Flusensieb	Das Flusensieb reinigen → Seite 31.
	Filtersystem der Bodeneinheit	Das Filtersystem der Bodeneinheit rein-gen → Seite 33.
Hot Abkühlprozess Die Wäsche wird bei drehender Trommel gekühlt, um Wäscheschäden zu vermei-den. Der Prozess kann durch Öffnen der Tür abgebrochen werden.Hinweis: Nicht das Programm ändern.
	Trocknen Programmstatus
	Trockenziel Bügel-trocken	Programmstatus
	Trockenziel Schranktrocken	Programmstatus
^1 Beispiel

Anzeige Benennung Beschreibung
✗	Knitterschutz Programmstatus
—	Pause Programmstatus
End Programmende Programmstatus
1 Beispiel

7 Tasten

Hier finden Sie eine Übersicht zu den Tasten und deren Einstellmöglichkeiten.

Taste Auswahl Beschreibung
D II	■ starten■ abbrechen■ pausieren	Programm starten, abbrechen oder pausieren.
=○ 3s ■ aktivieren	■ deaktivieren	Die Kindersicherung aktivieren oder deaktivieren.Die Blende gegen ein versehentliches Bedienen sichern.Wurde die Kindersicherung aktiviert und das Gerät ausgeschaltet, bleibt die Kindersicherung aktiviert.→ "Kindersicherung",Seite 35
Schranktrocken Plus ■ Schranktrocken Plus■ +1■ +2■ +3	■ Mit der Auswahl Schranktrocken Plus ist das Trockenziel aktiviert.Das Trockenziel legt fest, wie feucht oder trocken die Wäsche nach dem Programmende ist.→ "Trockenziel",Seite 25■ Mit der Auswahl +1,+2 oder +3 ist das Trockenziel angepasst.→ "Trockenziel anpassen",Seite 25
Schranktrocken■ Schranktrocken■ +1■ +2■ +3	■ Mit der Auswahl Schranktrocken ist das Trockenziel aktiviert.Das Trockenziel legt fest, wie feucht oder trocken die Wäsche nach dem Programmende ist.→ "Trockenziel", Seite 25■ Mit der Auswahl +1, +2 oder +3 ist das Trockenziel angepasst.→ "Trockenziel anpassen", Seite 25
Bügeltrocken■ Bügeltrocken■ +1■ +2■ +3	■ Mit der Auswahl Bügeltrocken ist das Trockenziel aktiviert.Das Trockenziel legt fest, wie feucht oder trocken die Wäsche nach dem Programmende ist.→ "Trockenziel", Seite 25■ Mit der Auswahl +1, +2 oder +3 ist das Trockenziel angepasst.→ "Trockenziel anpassen", Seite 25
Knitterschutz■ aktivieren■ deaktivieren	Knitterreduzierung aktivieren oder deaktivieren. Die Trommel bewegt die Wäsche nach Programmende für 60 Minuten in regelmäßigen Abständen, um Knitter zu reduzieren.
Schon ■ aktivieren	■ deaktivieren	Schonendes Trocknen aktivieren oder deaktivieren.Die Temperatur wird für empfindliche Textilien reduziert, z. B. für Polyacryl oder Elasthan.Die Programmdauer verlängert sich.
Fertig in ■ Programmende	■ Programmdauer	■ Das Programmende festlegen.Die Programmdauer ist bereits in der eingestellten Stundenzahl enthalten.Nach dem Programmstart wird die Programmdauer angezeigt.■ Die Programmdauer für Zeitprogramme einstellen.→ "Zeitprogramme", Seite 27
Signal ■ aktivieren	■ deaktivieren	Signal nach Programmende aktivieren oder deaktivieren.
Halbe Beladung ■ aktivieren	■ deaktivieren	Einzelne Wäschestücke oder kleine Beladungs-mengen trocknen.

8 Trockenziel

Für jedes Automatikprogramm ist ein Trockenziel vorgegeben. Das Trockenziel legt fest, wie trocken oder feucht Ihre Wäsche nach dem Programmende ist.

Trockenziel Wäsche Trockungsergebnis
Schranktro-cken Plus	Mehrlagige, dicke Wä-sche, die schlecht trock-net.	Die Wäsche ist trocken.
Schranktro-cken	Normale, einlagige Wä-sche.	Die Wäsche ist trocken.
Bügeltrocken	Normale, einlagige Wä-sche	Die Wäsche ist nach dem Trock-nen noch leicht feucht.Um Knitter nach dem Trocknen zu vermeiden, bügeln Sie die Wä-sche oder hängen Sie die Wäsche auf.

8.1 Trockenziel ändern

Für einige Automatikprogramme können Sie das Trockenziel ändern, damit Ihre Wäsche noch trockener oder feuchter wird.

1. Ein Automatikprogramm einstellen. → "Automatikprogramme", Seite 26
   Das Display zeigt das vorgegebene Trockenziel.
2. Auf Schranktrocken, Schranktrocken Plus oder Bügeltrocken drücken.
   Das Display zeigt ‡ oder

8.2 Trockenziel anpassen

Wenn Sie die Wäsche nach dem Trocknen mit einem bestimmten Trockenziel als zu feucht empfinden, können Sie das Trockenziel anpassen.

1. Ein Automatikprogramm einstellen. → "Automatikprogramme", Seite 26

Das Display zeigt das vorgegebene Trockenziel.

1. Auf Schranktrocken Plus, Schranktrocken oder Bügeltrocken drücken.

Das Display zeigt: "+1", "+2" oder "+3".

9 Programme

Sie können Ihre Textilien entweder mit einem Automatikprogramm oder einem Zeitprogramm trocknen.

9.1 Automatikprogramme

Automatikprogramme sind Programme, in denen Feuchtigkeitssensoren während des Trocknens die Restfeuchte der Wäsche messen. Das Programm endet erst, wenn das eingestellte Trockenziel erreicht ist. Jedes Automatikprogramm hat ein Trockenziel → Seite 25. Das Trockenziel legt fest, wie trocken oder feucht die Wäsche nach dem Programmen-de ist.

Tipps

■ Wählen Sie das Trockenziel entsprechend der Textilien oder des gewünschten Trocknungsergebnises. → "Trockenziel", Seite 25
■ Die Pflegeetiketten der Wäsche geben Ihnen zusätzliche Hinweise zur Programmwahl.

Programm Beschreibung max. Be-
	ladung (kg)
Baumwolle Strapazierfähige und kochfeste Textilien aus Baumwolle und Leinen trocknen.	9,0
Baumwolle Eco Strapazierfähige und kochfeste Textilien aus Baumwolle und Leinen trocknen. Energiesparendes Programm.	9,0
Synthetik Textilien aus Synthetik und Mischgeweben trocknen.	3,5
Mix Textilien aus Baumwolle und Synthetik trocknen.	3,0
Decken Mit Synthetikfasern gefüllte Textilien, Kopfkissen, Stepp- oder Tagesdecken trocknen.Hinweis: Trocknen Sie große Textilien, Decken oder Kopfkissen einzeln.	2,5
Dessous Empfindliche Unterwäsche aus Spitze, Ly-cra, Satin oder Mischgeweben trocknen.	2,0
Outdoor Wetter- und Outdoorbekleidung mit Mem-branbeschichtung und wasserabweisende Textilien trocknen.	1,5
Kopfkissen Kopfkissen mit Daunenfüllung oder Syn-thetikfasern trocknen.Hinweis: Um die Füllung zu verteilen und Feuchtigkeitsnester aufzulösen, schütteln Sie die Kopfkissen nach Programmende auf.	ein Kopf-kissen
Hemden Hemden und Blusen aus Baumwolle, Lei-nen, Synthetik oder Mischgewebe trock-nen.Hinweis: Für ein optimales Trocknungser-gebnis trocknen Sie maximal 5 Hemden oder 5 Blusen.Nach dem Trocknen bügeln Sie die Wä-sche oder hängen Sie diese auf. Die Rest-feuchte verteilt sich dann gleichmäßig.	1,5
Schnell 40 Min. Textilien aus Synthetik und leichter Baum-wolle trocknen.	1,0
Handtücher Strapazierfähige und kochfeste Handtü-cher und Bademäntel aus Baumwolle und Leinen trocknen.	6,0

9.2 Zeitprogramme

Zeitprogramme sind Programme mit einer festgelegten oder einstellbaren Programmdauer. Das Programm endet nach Ablauf der Zeit, auch wenn die Wäsche z. B. noch nicht trocken ist. Zeitprogramme eignen sich zum Trocknen von einzelnen Wäschestücken oder dünnen Textilien.

Tipp: Die Pflegeetiketten der Wäsche geben Ihnen zusätzliche Hinweise zur Programmwahl.

Zeitprogramm Beschreibung max. Be-
	ladung (kg)
Wolle finish Maschinenwaschbare Wolle oder Textilien mit Wolleanteil trocknen.	0,5
Hinweis: Die Textilien werden flauschiger, aber nicht getrocknet. Entnehmen Sie die Textilien nach Programmende und lassen sie trocknen.
Zeitprogramm kalt Alle Textilarten außer Wolle und Seide trocknen.Auch geeignet zum Auffrischen oder Lüften von wenig getragener Wäsche.	3,0
Zeitprogramm warm Alle Textilarten außer Wolle und Seide trocknen.Geeignet für vorgetrocknete oder leicht feuchte Wäsche und zum Nachtrocknen mehrlagiger, dicker Wäsche.	3,0

10 Zubehör

Verwenden Sie Originalzubehör. Es ist auf Ihr Gerät abgestimmt.

Hinweis: Einige Zubehöre sind in weiteren Farben verfügbar. Kontaktieren Sie den

→ "Kundendienst", Seite 47.

	Verwendung Bestellnummer
Verbindungssatz Gerät platzsparend auf eine geeignete Waschmaschine vom gleichen Hersteller und mit der gleichen Breite und Tiefe aufstellen.		WZ11410, WTZ20410
Verbindungssatz mit ausziehbarer Arbeitsplatte	Gerät platzsparend auf eine geeignete Waschmaschine vom gleichen Hersteller und mit der gleichen Breite und Tiefe aufstellen.Mit der herausziehbaren Arbeitsplatte kann das Gerät leichter beladen und entladen werden.	WTZ11400, WZ20400
Y-Verteiler Den Wasserablauf-schlauch eines zusätzlichen Geräts am gleichen Ablauf des Siphons anschließen.		15000490
Wasserablaufschlauch Überschüssiges Kondenswasser des Geräts direkt ins Abwasser leiten, ohne den Kondenswasserbehälter regelmäßig zu leeren.		WTZ1110, WZ20160
Filtermatte Ersatzteil zum Schutz vor Flusen für das Filtersystem der Bodeneinheit.		12007650
Podest Gerät erhöht aufstellen,damit es leicht beladen und entladen werden kann.		WZDP20D, WTZPW20D

11 Wäsche

Hinweis: Weiterführende Informationen finden Sie in der Digitalen Gebrauchsanleitung durch das Einscannen des QR-Codes im Inhaltsverzeichnis oder auf www.construc-ta.com.

11.1 Wäsche vorbereiten

ACHTUNG!

In der Wäsche verbleibende Gegenstände können die Wäsche und die Trommel beschädigen.

• Vor dem Betrieb alle Gegenstände aus den Taschen der Wäsche entfernen.

• Um Ihr Gerät und die Wäsche zu schonen, bereiten Sie die Wäsche vor.

• Taschen entleeren

• Sand aus allen Umschlägen und Taschen ausbürsten
• Bettbezüge und Kissenbezüge schließen
• Reißverschlüsse, Klettverschlüsse, Haken und Ösen schließen
• Stoffgürtel, Schürzenbänder zusammenbinden oder einen Wäschesack verwenden
• Gardinenröllchen und Bleibänder entfernen oder ein Wäschenetz verwenden
• für kleine Wäschestücke wie z. B. Kindersocken ein Wäschenetz verwenden
• Wäsche auseinander falten und auflockern oder die Beschreibung der Programme beachten
• Wäsche vor dem Trocknen schleudern

12 Grundlegende Bedienung

Hinweis: Weiterführende Informationen finden Sie in der Digitalen Gebrauchsanleitung durch das Einscannen des QR-Codes im Inhaltsverzeichnis oder auf www.construc-ta.com.

12.1 Gerät einschalten

Voraussetzung: Das Gerät ist sachgemäß aufgestellt und angeschlossen.

→ "Aufstellen und Anschließen", Seite 12

- Den Programmwähler auf ein Programm stellen.

Hinweis: Die Beleuchtung der Trommel erlischt automatisch.

12.2 Programm einstellen

1. Programmwähler drehen und auf das gewünschte Programm stellen. → "Programme", Seite 26
2. Bei Bedarf, Programmeinstellungen anpassen.

12.3 Wäsche einlegen

Hinweis: Um Knitterbildung zu vermeiden, beachten Sie die maximale Beladung der

→ "Programme", Seite 26.

Voraussetzung: Die Wäsche ist vorbereitet.

→ "Wäsche", Seite 30

1. Die Tür öffnen.

Stellen Sie sicher, dass die Trommel leer ist.

1. Die Wäsche in die Trommel legen.
2. Die Tür schließen.

Stellen Sie sicher, dass keine Wäsche in der Tür eingeklemmt ist.

12.4 Programm starten

Hinweis: Wenn Sie die Zeit bis zum Programmende ändern möchten, stellen Sie erst die Fertig in-Zeit ein.

▶ Auf▶ idrücken.
√ Im Display werden entweder Programmdauer oder die Fertig in-Zeit angezeigt.
Das Display zeigt nach Programmende: "End".

12.5 Wäsche nachlegen

Nach Programmstart können Sie die Wäsche jederzeit entnehmen oder nachlegen.

1. Auf Drücken.
   Der Abkühlprozess startet automatisch nach etwa 30 Sekunden und kühlt die Wäsche bei drehender Trommel. Wenn Sie den Abkühlprozess vermeiden oder abbrechen möchten, öffnen Sie die Tür. → "Display", Seite 20

2. Die Gerätetür öffnen.

3. Die Wäsche nachlegen oder entnehmen.

4. Die Gerätetür schließen.

5. Auf Ddrücken.

12.6 Programm abbrechen

1. Auf Ddrücken.

Der Abkühlprozess startet automatisch nach etwa 30 Sekunden und kühlt die Wäsche bei drehender Trommel. Wenn Sie den Abkühlprozess vermeiden oder abbrechen möchten, öffnen Sie die Tür. → "Display", Seite 20

1. Die Gerätetür öffnen.

2. Die Wäsche entnehmen → Seite 31.

12.7 Wäsche entnehmen

1. Die Gerätetür öffnen.
2. Die Wäsche entnehmen.

12.8 Gerät ausschalten

- Den Programmwähler auf Ostellen.

12.9 Flusensieb

Während des Trocknens werden die Flusen aus der Wäsche im Flusensieb gesammelt. Das Flusensieb schützt das Gerät vor Flusen.

Flusensieb reinigen

Wenn das Trocknungsprogramm beendet ist oder das Display während des Betriebs einen Hinweis zeigt, reinigen Sie das Flusensieb.

Hinweis: Wenn Sie das Gerät nicht wie beschrieben reinigen, kann die Gerätefunktion beeinträchtigt werden.

Voraussetzungen

■ Das Display zeigt nach dem Trocknen: "End"
■ oder während des Betriebs:

1. Die Tür öffnen.

2. Die Flusen der Tür entfernen.

1. Das zweiteilige Flusensieb entfernen.

1. Die Flusen der Mulde entfernen.

Stellen Sie sicher, dass keine Flu- sen in den Luftkanal fallen.

1. Das zweiteilige Flusensieb trennen.

1. Die beiden Flusensiebe öffnen.

1. Die Flusen entfernen.

1. Die beiden Flusensiebe gründlich mit fließendem, warmem Wasser reinigen und abtrocknen.

1. Die beiden Flusensiebe schließen und zusammensetzen.

1. Das zweiteilige Flusensieb einsetzen.

11.Die Tür schließen.

12.10 Filtersytem der Boden- einheit

Während des Trocknens werden die Flusen aus der Wäsche im Filtersystem der Bodeneinheit gesammelt. Das Filtersystem schützt das Gerät vor Flusen.

Filtersystem der Bodeneinheit reinigen

Wenn das Display während des Betriebs einen Hinweis zeigt, reinigen Sie das Filtersystem der Bodeneinheit.

Hinweise

■ Sie können das Filtersystem ohne den angezeigten Hinweis im Display regelmäßig reinigen.

Das Reinigen nach jedem Trock- nen ist nicht erforderlich.

■ Wenn Sie das Gerät nicht wie beschrieben reinigen, kann die Gerätefunktion beeinträchtigt werden.

Voraussetzung: Das Display zeigt während des Betriebs: 📞

1. Das Flusensieb reinigen → Seite 31.

2. Die Bodeneinheit öffnen → Seite 37.

3. Die Filtermatte vorsichtig von den Halterungen entfernen.

Stellen Sie sicher, die Filtermatte nicht zu verformen oder zu beschädigen.

de Bedienung

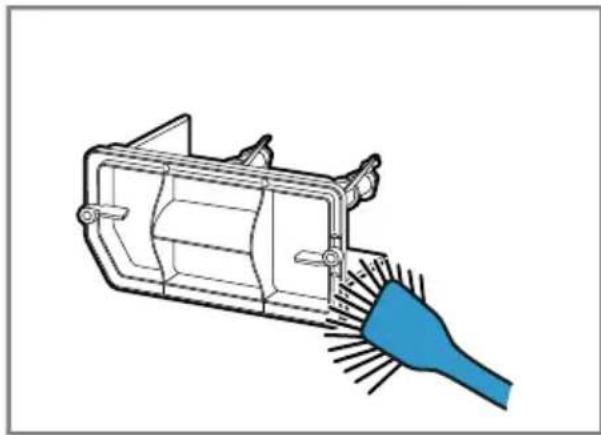

1. Die Wärmetauscherabdeckung mit einer weichen Bürste reinigen.

Stellen Sie sicher, alle Verunreinigungen von der Dichtung zu entfernen.

1. Die Filtermatte mit fließendem, warmem Wasser gründlich reinigen und mit der Hand ausdrücken.

Sie können starke Verunreinigungen vorsichtig mit einem Staubsauger entfernen.

Reinigen Sie die Filtermatte nicht mit Reinigungsmitteln.

1. Die Filtermatte auf die Halterungen schieben.

Stellen Sie sicher, die gereinigte Filtermatte nicht zu verformen, zu beschädigen oder seitenverkehrt auf die Halterungen zu schieben.

Hinweis: Sie können die Filtermatte → Seite 29 als Ersatzteil beim Kundendienst bestellen.

1. Die Bodeneinheit schließen → Seite 39.

12.11 Kondenswasserbehälter

Während des Trocknens entsteht Kondenswasser, das Ihr Gerät zur automatischen Reinigung verwendet. Das Kondenswasser wird werkseitig im Kondenswasserbehälter des Geräts gesammelt.

Hinweis: Betreiben Sie dieses Gerät mit dem mitgelieferten Wasserablaufschlauch. Wenn Sie den Wasserablaufschlauch anschließen → Seite 14, müssen Sie nicht regelmäßig den Kondenswasserbehälter leeren → Seite 34.

Kondenswasserbehälter leeren

Wenn das Trocknungsprogramm be- endet ist oder das Display während des Betriebs einen Hinweis zeigt, lee- ren Sie den Kondenswasserbehälter.

Voraussetzungen

■ Das Display zeigt nach dem Trocknen: "End"
■ oder während des Betriebs:

1. Den Kondenswasserbehälter waa- gerecht herausziehen.

1. Den Kondenswasserbehälter leeren.

Stellen Sie sicher, den Kondenswasserbehälter vor dem Betrieb des Geräts einzuschieben.

→ "Kondenswasserbehälter einschieben", Seite 35

Kondenswasserbehälter einschieben

Voraussetzung: Der Kondenswasserbehälter → Seite 34 ist aus dem Gerät entfernt.

- Den Kondenswasserbehälter bis zum Anschlag einschieben.

Sichern Sie Ihr Gerät gegen ein versehentliches Bedienen an den Bedienelementen.

13.1 Kindersicherung aktivieren

• Auf beide Tasten=3s ca. 3 Sekunden drücken.
  Das Display zeigt
  √ Die Bedienelemente sind gesperrt.
  √ Die Kindersicherung bleibt auch nach dem Ausschalten des Geräts und bei Stromausfall aktiv.

13.2 Kindersicherung deakti- veren

Voraussetzung: Um die Kindersicherung zu deaktivieren, muss das Gerät eingeschaltet sein.

• Auf beide Tasten=3s ca. 3 Sekunden drücken.
  √ Im Display erlischt

14 Grundeinstellungen

Sie können die Grundeinstellungen Ihres Geräts auf Ihre Bedürfnisse einstellen.

14.1 Übersicht der Grundeinstellungen

Grundeinstellung	Programmposition	Wert Beschreibung
Endesignal 2 0 (aus)		1 (leise)2 (mittel)3 (laut)4 (sehrlaut)	Die Lautstärke des Signals nach Programmende einstellen.
Tastensignal 3 0 (aus)		1 (leise)2 (mittel)3 (laut)4 (sehrlaut)	Die Lautstärke des Signals beim Anwählen der Tasten einstellen.
Programmzähler	5	42^1	Die Anzahl der gestarteten Programme anzeigen.
^1 Beispiel

14.2 Grundeinstellungen ändern

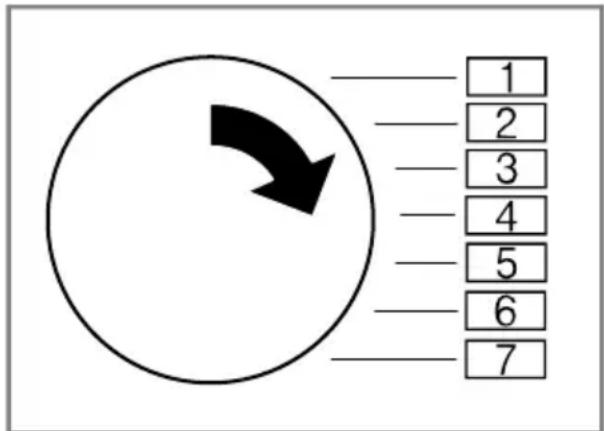

1. Den Programmwähler auf Position 1 einstellen.

1. Auf Bügeltrocken drücken und gleichzeitig den Programmwähler auf Position 2 einstellen.

√ Das Display zeigt den aktuellen Wert.

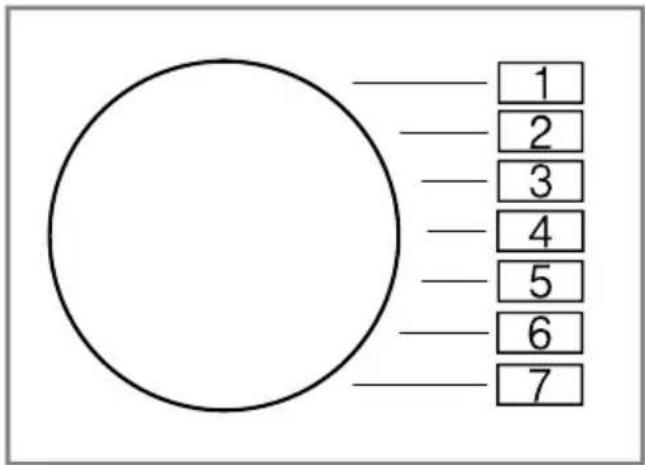

3. Den Programmwähler auf die gewünschte Position einstellen. → "Übersicht der Grundeinstellungen", Seite 36
4. Um den Wert zu ändern, auf Fertig in drücken.
5. Um die Änderung zu speichern, das Gerät ausschalten.

15 Reinigen und Pflegen

Damit Ihr Gerät lange funktionsfähig bleibt, reinigen und pflegen Sie es sorgfältig.

Hinweis: Weiterführende Informationen finden Sie in der Digitalen Gebrauchsanleitung durch das Einscannen des QR-Codes im Inhaltsverzeichnis oder auf www.construc-ta.com.

15.1 Tipps zum Reinigen und Pflegen

Das Gehäuse und die Bedienelemente nur mit Wasser und einem feuchten Tuch abwischen.	Die Geräteteile bleiben sauber und hygienisch.
Alle Waschmittelreste, Sprühne-belreste oder Rückstände sofort entfernen.	Frische Ablagerungen lassen sich leichter rückstandslos entfernen.
Die Gerätetür nach Gebrauch offen lassen.	Das Restwasser kann abtrocknen und eine Geruchsbildung im Gerät wird vermindert.

15.2 Bodeneinheit

Die Bodeneinheit ist der untere, zugängliche Bereich des Geräts, in dem sich der Wärmetauscher befindet.

Bodeneinheit öffnen

Voraussetzungen

■ Das Gerät ist 30 Minuten abgekühlt.
■ Die Gerätetür ist geschlossen.

de Reinigen und Pflegen

1. Die Wartungsklappe öffnen.

Wenn Sie ein Tuch unter die Wartungsklappe legen, können Sie das Restwasser der Bodeneinheit auffangen.

1. Die Hebel der Wärmetauscherabdeckung öffnen.

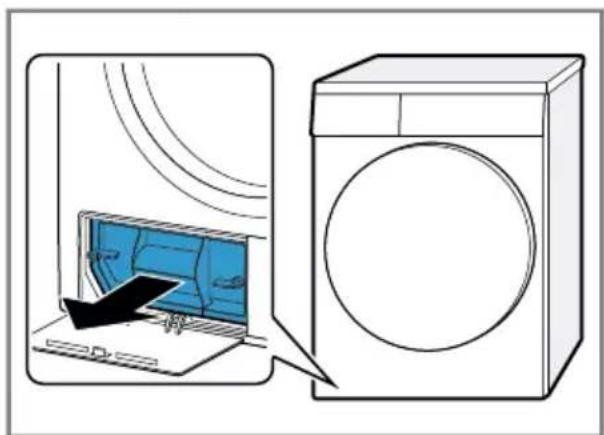

1. Die Wärmetauscherabdeckung am Griff herausziehen.

Bodeneinheit reinigen

Sie können sichtbare Verunreinigungen in der Bodeneinheit entfernen.

⚠ VORSICHT Schnittgefahr!

Scharfe Kanten am Wärmetauscher können beim Berühren zu Schnittverletzungen führen.

- Nicht die Lamellen des Wärmetauschers berühren.

1. Die Bodeneinheit öffnen → Seite 37.

2. Die Wärmetauscherabdeckung mit einer weichen Bürste reinigen.

Stellen Sie sicher, alle Verunreinigungen von der Dichtung zu entfernen.

1. Die Lamellen des Wärmetauschers vorsichtig mit dem Bürstenaufsatz eines Staubsaugers reinigen.

Stellen Sie sicher, die Lamellen von oben nach unten abzusaugen und sie dabei nicht zu verformen oder zu beschädigen.

1. Die Öffnung mit einem weichen, feuchten Tuch reinigen.

1. Die Bodeneinheit schließen → Seite 39.

Bodeneinheit schließen

Voraussetzung: Die Bodeneinheit ist geöffnet.

→ "Bodeneinheit öffnen", Seite 37

1. Die Wärmetauscherabdeckung am Griff einsetzen.

1. Die Hebel der Wärmetauscherabdeckung schließen.

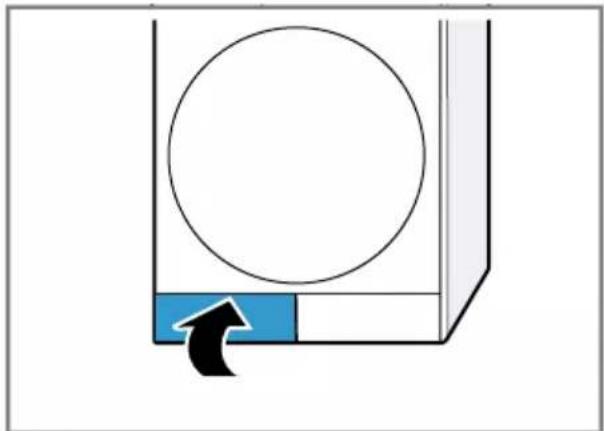

1. Die Wartungsklappe schließen.

15.3 Feuchtigkeitssensor

Der Feuchtigkeitssensor dieses Geräts ermittelt, wie feucht Ihre Wäsche während des Trocknens ist. Je nach

de Reinigen und Pflegen

Restfeuchte der Wäsche ändert das Gerät die Dauer des Automatikprogramms.

Feuchtigkeitssensor reinigen

Auf dem Feuchtigkeitssensor können sich nach einiger Zeit Rückstände von Kalk, Waschmitteln und Pflegemitteln ablagern. Reinigen Sie regelmäßig den Feuchtigkeitssensor.

ACHTUNG!

Harte oder raue Gegenstände können den Feuchtigkeitssensor beschädigen.

Keine harten oder rauen Gegenstände, Scheuermittel oder Stahlwolle zum Reinigen verwenden.

Hinweis: Wenn Sie das Gerät nicht wie beschrieben reinigen, kann die Gerätefunktion beeinträchtigt werden.

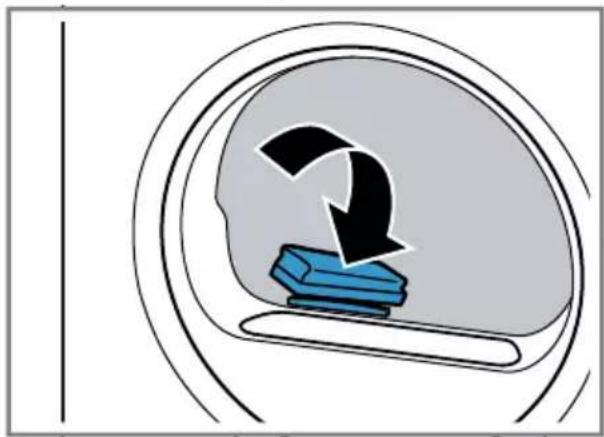

1. Die Tür öffnen.

2. Den Feuchtigkeitssensor mit einem Schwamm reinigen.

16 Störungen beheben

Kleinere Störungen an Ihrem Gerät können Sie selbst beheben. Nutzen Sie die Informationen zur Störungsbehebung, bevor Sie den Kundendienst kontaktieren. So vermeiden Sie unnötige Kosten.

WARNUNG

Stromschlaggefahr!

Unsachgemäße Reparaturen sind gefährlich.

▶ Nur dafür geschultes Fachpersonal darf Reparaturen am Gerät durchführen.
- Nur Original-Ersatzteile dürfen zur Reparatur des Geräts verwendet werden.
- Wenn die Netzanschlussleitung dieses Geräts beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Störung Ursache und Störungsbehebung
"Hot" und Trommel dreht sich.	Abkühlprozess aktiv.1. Kein Fehler.2. Ändern Sie während des Abkühlprozesses nicht das Programm.Hinweis: Der Abkühlprozess dauert bis zu 10 Minuten. Sie können das Gerät weiterhin bedienen.
Brummendes Geräusch.	Kompressor aktiv.► Kein Fehler - normales Betriebsgeräusch.
Das Display ist erloschen und ▷blinkt.	Energiesparmodus ist aktiv.► Drücken Sie eine beliebige Taste.√ Das Display leuchtet wieder.
	Flusensieb ist verunreinigt.► → "Flusensieb reinigen", Seite 31
	Filter der Bodeneinheit ist verunreinigt.► → "Filtersystem der Bodeneinheit reinigen", Seite 33
Gerät funktioniert nicht.	Netzstecker der Netzanschlussleitung ist nicht eingesteckt.► Schließen Sie das Gerät am Stromnetz an.
	Sicherung im Sicherungskasten hat ausgelöst.► Prüfen Sie die Sicherung im Sicherungskasten.
	Stromversorgung ist ausgefallen.► Prüfen Sie, ob die Raumbeleuchtung oder andere Geräte im Raum funktionieren.
Gerät pausiert, aber die Trommel dreht sich.	Abkühlprozess aktiv.► Kein Fehler - keine Handlung notwendig.
Knitterbildung. Beladungsmenge ist zu hoch.► Beachten Sie die maximale Beladungsmenge der → "Programme", Seite 26.
und Programm abgebrochen.	3. → "Bodeneinheit schließen", Seite 39.
Kondenswasser im Kondenswasserbehälter obwohl Wasserablaufschlauch angeschlossen ist.	Gerät verwendet Kondenswasser für die automatische Selbstreinigung.► Kein Fehler - keine Handlung notwendig.
	Wasserablaufschlauch ist nicht korrekt angeschlossen.► Stellen Sie sicher, dass der Wasserablaufschlauch korrekt angeschlossen ist.→ "Wasserablaufschlauch anschließen", Seite 14
Programm startet nicht.	Kindersicherung ist aktiviert.► → "Kindersicherung deaktiveren", Seite 35
	DII wurde nicht gedrückt.► Drücken SieD.II
	Kein Programm eingestellt.1. → "Programm einstellen", Seite 30.2. → "Programm starten", Seite 31.
Programmdauer ändert sich während des Trocknens.	Programmablauf wird elektronisch optimiert. Das kann zur Änderung der Programmdauer führen.► Kein Fehler - keine Handlung notwendig.
Pumpgeräusch. Kondenswasserpumpe aktiv.► Kein Fehler - normales Betriebsgeräusch.
Surrendes Geräusch. Kompressorbelüftung aktiv.► Kein Fehler - normales Betriebsgeräusch.
Trocknungszeit ist zu lang.	Filter der Bodeneinheit ist verunreinigt.► → "Filtersystem der Bodeneinheit reinigen",Seite 33
	Flusensieb ist verunreinigt.► → "Flusensieb reinigen", Seite 31
	Umgebungstemperatur ist höher als 30 °C.► Stellen Sie sicher, dass die Umgebungstemperatur unter 30 °C liegt.
	Umgebungstemperatur ist niedriger als 15 °C.► Stellen Sie sicher, dass die Umgebungstemperatur über 15 °C liegt.
	Unzureichende Luftzirkulation am Aufstellort des Geräts.► Lüften Sie den Aufstellort des Geräts.
	Lufteinlass des Geräts ist blockiert.
Trocknungszeit ist zu lang.	Stellen Sie sicher, dass der Lufteinlass des Geräts freigehalten ist.
	Wärmetauscher ist verunreinigt.→ "Bodeneinheit öffnen", Seite 37.2. Wärmetauscher reinigen.→ "Bodeneinheit reinigen", Seite 383. → "Bodeneinheit schließen", Seite 39.
Wasser läuft aus. Gerät ist nicht korrekt ausgerichtet.→ "Gerät ausrichten", Seite 16

Störung Ursache und Störungsbehebung

Wäsche ist zu feucht. ▶ → "Trockenziel ändern", Seite 25.

Trockenziel nicht angepasst. ▶ → "Trockenziel anpassen", Seite 25.

Beladungsmenge zu gering. ▶ Stellen Sie zum Nachtrocknen ein Zeitprogramm ein. → "Programme", Seite 26

Feuchtigkeitssensor verunreinigt. ▶ → "Feuchtigkeitssensor reinigen", Seite 40.

Trocknungsvorgang abgebrochen und Kondenswasserbehälter gefüllt. 1. → "Kondenswasserbehälter leeren", Seite 34. 2. → "Kondenswasserbehälter einschieben", Seite 35. 3. → "Programm starten", Seite 31.

17 Transportieren, Lagern und Entsorgen

Erfahren Sie hier, wie Sie Ihr Gerät für den Transport und die Lagerung vorbereiten. Außerdem erfahren Sie, wie sie Altgeräte entsorgen.

17.1 Gerät für den Transport vorbereiten

ACHTUNG!

Wenn das Gerät unmittelbar nach dem Transport betrieben wird, kann das im Gerät enthaltene Kühlmittel zu Geräteschäden führen.

Das Gerät unmittelbar nach einem Transport zwei Stunden ruhen lassen, bevor es in Betrieb genommen wird.

Tipp: Das Gerät kann Restwasser enthalten und beim Transportieren tropfen. Transportieren Sie das Gerät stehend.

Voraussetzungen

■ Der Kondenswasserbehälter ist geleert. Kondenswasserbehälter leeren → Seite 34
■ Das Gerät ist eingeschaltet. → "Gerät einschalten", Seite 30

1. Ein beliebiges Programm einstellen → Seite 30.

2. Das Programm starten → Seite 31 und 5 Minuten warten.

Das Kondenswasser ist abgepumpt.

1. Das Gerät ausschalten. → "Gerät ausschalten", Seite 31

2. Den Wasserablaufschlauch von der Anschlussstelle entfernen. → "Anschlussarten Wasserablauf", Seite 15

3. Den Wasserablaufschlauch am Gerät gegen unbeabsichtigtes Lösen sichern.

Stellen Sie sicher, den Wasserablaufschlauch nicht zu knicken.

1. Den Kondenswasserbehälter leeren → Seite 34.
2. Den Kondenswasserbehälter einschieben → Seite 35.
3. Den Netzstecker des Geräts vom Stromnetz trennen.

√ Das Gerät ist transportbereit.

17.2 Altgerät entsorgen

Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiederverwendet werden.

WARNING

Gefahr von Gesundheitsschäden!

Kinder können sich im Gerät einsperren und in Lebensgefahr geraten.

Das Gerät nicht hinter einer Tür aufstellen, die das Öffnen der Gerätetür blockiert oder verhindert.
- Bei ausgedienten Geräten den Netzstecker der Netzanschlussleitung ziehen, danach die Netzanschlussleitung durchtrennen und das Schloss der Gerätetür so weit zerstören, dass die Gerätetür nicht mehr schließt.

⚠️ WARNING Brandgefahr!

Das Kältemittel R290 in diesem Gerät ist umweltfreundlich aber brennbar und kann sich bei nicht fachgerecht entsorgten Geräten entzünden.

Das Gerät fachgerecht entsorgen.
- Nicht die Rohre des Kältemittel-Kreislaufs beschädigen.

1. Den Netzstecker der Netzanschlussleitung ziehen.
2. Die Netzanschlussleitung durchtrennen.
3. Das Gerät umweltgerecht entsorgen.

Informationen über aktuelle Entsorgungswege erhalten Sie bei Ihrem Fachhändler sowie Ihrer Gemeinde- oder Stadtverwaltung.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment – WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

18 Kundendienst

Wenn Sie Anwendungsfragen haben, eine Störung am Gerät nicht selbst beheben können oder das Gerät repariert werden muss, wenden Sie sich an unseren Kundendienst. Funktionsrelevante Original-Ersatzteile gemäß der entsprechenden Ökodesign-Verordnung erhalten Sie bei unserem Kundendienst für die Dauer von mindestens 10 Jahren ab dem Inverkehrbringen Ihres Geräts innerhalb des Europäischen Wirtschaftsraums.

Hinweis: Der Einsatz des Kunden-diensts ist im Rahmen der Hersteller-garantiebedingungen kostenfrei.

Detaillierte Informationen über die Garantiedauer und die Garantiebedingungen in Ihrem Land erhalten Sie bei unserem Kundendienst, Ihrem Händler oder auf unserer Webseite. Wenn Sie den Kundendienst kontaktieren, benötigen Sie die Erzeugnisnummer (E-Nr.) und die Fertigungsummer (FD) Ihres Geräts.

Die Kontaktdaten des Kundendiensts finden Sie im beiliegenden Kunden-dienstverzeichnis oder auf unserer Webseite.

18.1 Erzeugnisnummer (E-Nr.) und Fertigungsnummer (FD)

Die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) finden Sie auf dem Typenschild des Geräts. Das Typenschild befindet sich je nach Modell:

■ auf der Innenseite der Tür.
■ auf der Innenseite der Wartungsklappe.
■ auf der Rückseite des Geräts.

Um Ihre Gerätedaten und die Kundendienst-Telefonnummer schnell wiederzufinden, können Sie die Daten notieren.

19 Verbrauchswerte

Das Programm Baumwolle Eco

(gekennzeichnet durch "Pfeil") ist zum Trocknen normal nasser Baumwollwäsche geeignet und in Bezug auf den Energieverbrauch für das Trocknen nasser Baumwollwäsche am effizientesten.

Die auf dem Energielabel deklarierten Verbrauchswerte dieses Programms beziehen sich auf einen Feuchtigkeitsgehalt der Wäsche von 60%. Die für andere Programme angegebenen Werte sind Richtwerte und wurden in Übereinstimmung mit der geltenden Norm EN61121 ermittelt.

Die tatsächlichen Werte können je nach Gewebeart, Zusammensetzung der zu trocknenden Wäsche, Restfeuchte im Gewebe, eingestelltem Trocknungsgrad, Beladungsmenge, Umgebungsbedingungen und Aktivierung von Zusatzfunktionen von den angegebenen Werten abweichen. Die bei der Programmwahl im Gerätedisplay angezeigte voraussichtliche Programmdauer / Fertig-in-Zeit basiert im Auslieferungszustand des Gerätes auf einer Schleuderdrehzahl in der Waschmaschine von 1000 U/min.

Programm End-	feuchte (%)	Bela-dung (kg)	Schleu-der-dreh-zahl (U/min)	An-fangs-feuchte (%)	Pro-grammdauer (h:min)	Ener-giever-brauch (kWh/Zyklus)
Baumwolle + Schranktrocken	-1,5 9,0	1400 50	3:46 2,01
Baumwolle + Schranktrocken	-1,5 4,5	1400 50	2:36 1,33
Baumwolle + Schranktrocken	-1,5 9,0	1000 60	4:15 2,28
Baumwolle + Schranktrocken	-1,5 4,5	1000 60	2:52 1,48
Baumwolle + Schranktrocken	-1,5 9,0	800 70	4:44 2,54
Baumwolle + Schranktrocken	-1,5 4,5	800 70	3:08 1,64
Baumwolle Eco <0,0	9,0	1400 50	3:30 1,82
Baumwolle Eco <0,0	4,5	1400 50	2:08 1,07
Baumwolle Eco <0,0	9,0	1000 60	3:58 2,11
Baumwolle Eco <0,0	4,5	1000 60	2:23 1,22
Baumwolle Eco <0,0	9,0	800 70	4:27 2,40
Baumwolle Eco <0,0	4,5	800 70	2:39 1,37
Baumwolle + Bügel-trocken	12,0	9,0	1400 50	2:25 1,29
Baumwolle + Bügel-trocken	12,0 4,5	1400 50	1:35 0,79
Baumwolle + Bügel-trocken	12,0 9,0	1000 60	2:55 1,56
Baumwolle + Bügel-trocken	12,0 4,5	1000 60	1:51 0,95
Baumwolle + Bügel-trocken	12,0 9,0	800 70	3:24 1,84
Baumwolle + Bügel-trocken	12,0 4,5	800 70	2:07 1,11
Synthetik + Schrankt-rocken	2,0 3,5	800 40	1:06 0,55
Synthetik + Schrankt-rocken	2,0 3,5	600 50	1:21 0,67

20 Technische Daten

Gerätehöhe 84,2 cm
Gerätebreite 59,8 cm
Gerätetiefe 61,3 cm
Gerätetiefe mit geschlossener Tür	64,8 cm
Gerätetiefe mit geöffneter Tür	109.6 cm
Gewicht 56,4 kg	1
Maximale Bela-dungsmenge	9,0 kg
Netzspannung 220-240 V, 50 Hz
→ Minimale In-stallationsabsi-cherung	10 A
Nennleistung 625 W
1 Je nach Geräteausstattung

Leistungsaufnahme	Aus-Zustand: 0,15 WUnausgeschalteter Zustand: 0,50 W
Umgebungstemperatur	Mindestens: 5 °CMaximal: 35 °C
Länge der Netzanschlussleitung	145 cm
^1 Je nach Geräteausstattung

de Technische Daten

Dieses Produkt enthält Lichtquellen der Energie-Effizienzklasse F. Die Lichtquellen sind als Ersatzteil verfügbar und nur durch dafür geschultes Fachpersonal auszutauschen. Weitere Informationen zu Ihrem Modell finden Sie im Internet unter https://eprel.ec.europa.eu/¹. Diese Webadresse verlinkt auf die offizielle EU-Produktdatenbank EPREL. Bitte folgen Sie dann den Anweisungen der Modellsuche. Die Modellkennung ergibt sich aus den Zeichen vor dem Schrägstrich der Erzeugnisnummer (E-Nr.) auf dem Typenschild. Alternativ finden Sie die Modellkennung auch in der ersten Zeile des EU-Energielabels.
