Produkttyp	Wäschetrockner (Kondensations-/Wärmepumpentrockner)
Marke	Constructa
Modell	CWK3W200
Bauart	Freistehend
Energieeffizienzklasse	C (EU-Verordnung)
Fassungsvermögen	7 kg
Abmessungen (H x B x T)	84,5 x 59,8 x 59,9 cm
Gewicht	ca. 45 kg
Anschlussspannung	230 V / 50 Hz
Anschlussleistung	ca. 2800 W
Lautstärke Trocknen	65 dB(A) re 1 pW
Programme	Baumwolle, Pflegeleicht, Feinwäsche, Mischgewebe, Wolle Handtücher, Oberhemden, Schnell 30 Min., extra Trocken u.v.m.
Zusatzfunktionen	Startzeitvorwahl (bis 24 h), Knitterschutz, Signal am Programmende
Trocknungssystem	Kondensation (ableitbar in Behälter oder Ablauf)
Flusenfilter	im Türbereich, leicht zu reinigen
Kindersicherung	Ja
Kondenswasserbehälter	3,5 l, im Gerät integriert
Wärmetauscher	Selbstreinigend (optional, je nach Modell) oder manuelle Reinigung
Reparatur- und Ersatzteilverfügbarkeit	Mindestens 7 Jahre nach Kauf (EU-Richtlinie)

Häufig gestellte Fragen - CWK3W200 CONSTRUCTA

Wie reinige ich den Flusenfilter beim CONSTRUCTA CWK3W200?

Öffnen Sie die Tür und ziehen Sie den Filter nach oben heraus. Entfernen Sie die Flusen mit der Hand oder einem feuchten Tuch. Setzen Sie den Filter wieder ein, bis er einrastet. Reinigen Sie den Filter nach jedem Trockengang.

Was bedeutet der Fehlercode E45 bei meinem Trockner?

Der Fehlercode E45 weist auf ein Problem mit dem Wärmetauscher hin. Reinigen Sie den Wärmetauscher gemäß Bedienungsanleitung und prüfen Sie den Flusenfilter. Tritt der Fehler weiterhin auf, kontaktieren Sie den Kundendienst.

Kann ich den Trockner auf eine Waschmaschine stellen?

Ja, mit einem geeigneten Zwischenrahmen (Säulenbauteil) können Sie den Trockner auf einer Waschmaschine platzieren. Achten Sie auf ausreichende Stabilität und die maximal zulässigen Abmessungen.

Wie leere ich den Kondenswasserbehälter?

Ziehen Sie den Behälter nach vorne heraus, drehen Sie den Verschluss auf und leeren Sie das Wasser aus. Setzen Sie den Behälter wieder ein, bis er hörbar einrastet. Der Behälter kann auch über einen Ablaufschlauch direkt entleert werden.

Welche Programme sind verfügbar und wie lang dauern sie?

Typische Programme: Baumwolle (ca. 120 min), Pflegeleicht (ca. 90 min), Feinwäsche (ca. 60 min), Schnell 30 Min (30 min). Die Dauer variiert je nach Beladung und Feuchte.

Warum wird die Wäsche nicht richtig trocken?

Mögliche Ursachen: Überladung des Geräts, verstopfter Flusenfilter oder Wärmetauscher, falsche Programmwahl, zu hohe Raumfeuchte. Prüfen Sie die genannten Punkte und reduzieren Sie die Beladung.

Wie aktiviere ich die Kindersicherung?

Halten Sie die Taste Start/Pause für etwa 3 Sekunden gedrückt, bis im Display ein Schlüsselsymbol erscheint. Zum Deaktivieren wiederholen Sie den Vorgang.

Kann ich den Trockner auch über einen Wasserablauf anschließen?

Ja, Sie können den mitgelieferten Ablaufschlauch an einen Abfluss (z.B. Waschbecken oder Siphon) anschließen. So wird das Kondenswasser automatisch abgeleitet.

Wie reinige ich den Wärmetauscher?

Entfernen Sie die untere Verkleidung, ziehen Sie den Wärmetauscher heraus und reinigen Sie ihn mit einer Bürste unter fließendem Wasser. Lassen Sie ihn trocknen, bevor Sie ihn wieder einsetzen.

Wo finde ich die Bedienungsanleitung für den CONSTRUCTA CWK3W200?

Die Bedienungsanleitung steht auf der Herstellerseite oder auf notice-facile.com als PDF zum Download bereit. Suchen Sie nach Modell CWK3W200 und Marke Constructa.

BEDIENUNGSANLEITUNG CWK3W200 CONSTRUCTA

Gratulation - Sie haben sich für ein modernes, qualitativ

hochwertiges Haushaltsgerät der Marke Constructa entschieden.

Der Kondensationstrockner zeichnet sich durch sparsamen Energieverbrauch aus,

Jeder Trockner, der unser Werk verlässt, wurde sorgfältig auf Funktionen und einwandfreien Zustand geprüft.

Bei Fragen steht Ihnen unser Kundendienst gern zur Verfügung.

Umweltgerecht entsorgen

Dieses Gerät ist entsprechend der europäischen Richtlinie

2012/19/EU über Elektro- und Elektronik- Altgeräte

(waste electrical and electronic equipment - WEEE) gekennzeichnet.

Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Weitere Informationen zu unseren Produkten, Zubehör, Ersatzteilen und Services unter: www.constructa-home.com

Beratung zu Produkten und Anwendung:

- 📧 ConLine: [e-mail]

- DE-Tel.: [phone]* (Mo-Fr: 8.00 - 18.00 Uhr)

*gültig nur für Deutschland.

Inhalt
Seite

Vorbereiten	2
Bedienfeld	2
Trocknen	3/4
Anzeigefeld und Einstellungen	5
Hinweise zur Wäsche	6
Programmübersicht	7
Pflege und Reinigung	8
Installieren	9
Frostschutz/Transport	9
Optionales Zubehör	10
Technische Daten	10
Verbrauchswerte	10
Kundendienst	11
Was tun wenn	11/12
Sicherheitshinweise	13

Bestimmungsgemäßer Gebrauch

nur im Haushalt,

nur zum Trocknen von Textilien, die mit Wasser gewaschen wurden.

Halten Sie Kinder unter 3 Jahren vom Trockner fern. Lassen Sie Kinder keine Reinigungs- und Wartungsarbeiten am Trockner ohne Aufsicht ausführen.

Kinder nicht mit dem Trockner unbeaufsichtigt lassen! Haustiere vom Trockner fernhalten!

Der Trockner kann von Kindern ab 8 Jahren, von

Personen mit reduzierten physischen, sensorischen

und geistigen Fähigkeiten und von Personen mit

mangelnder Erfahrung oder Wissen bedient werden.

wenn sie beaufsichtigt oder durch eine

verantwortliche Person unterwiesen wurden.

Dieses Gerät ist für eine Nutzung bis zu einer Höhe

von maximal 4000 Metern über dem Meeresspiegel

bestimmt.

Programme/Textilien

Detaillierte Programm- und Textilübersicht

→Programmübersicht, Seite 7.

Pflegehinweise des Herstellers beachten.

Baumwolle Strapazierfähige Textilien.

Pflegeleicht Textilien aus Synthetik oder

Mischgewebe.

Trockenziele für die Programme Baumwolle und Pflegeleicht wählbar:

Schranktr.+ Wäsche mit dicken, mehrlagigen

Anteilen.

Schranktrocken Einlagige Wäsche.

Bügeltrocken Wäsche nach dem Trocknen zum

Bügeln geeignet.

Outdoor Funktionsbekleidung aus Mikrofaser.

Handtücher Textilien aus Baumwolle zum Trocknen bei höheren Temperaturen.

Mix Gemischte Beladung von Textilien

aus Baumwolle und Synthetik.

(Zeitprogramm

warm)

(Zeltprogramm

kalt)

Hemden Baumwolle, Leinengewebe

und pflegeleichte Textilien.

Schnell 40 min. Synthetik, Baumwolle oder

Mischgewebe.

Wolle finish Waschmaschinenfeste Wolletextilien.

Feln Dessous aus Synthetik, Baumwolle

oder Mischgewebe.

Vorbereitung

Installieren → Seite 9.

Besc Infor

Programmwähler zur

Programms und Ein-/

Gerätes, Drehen in be

möglich.

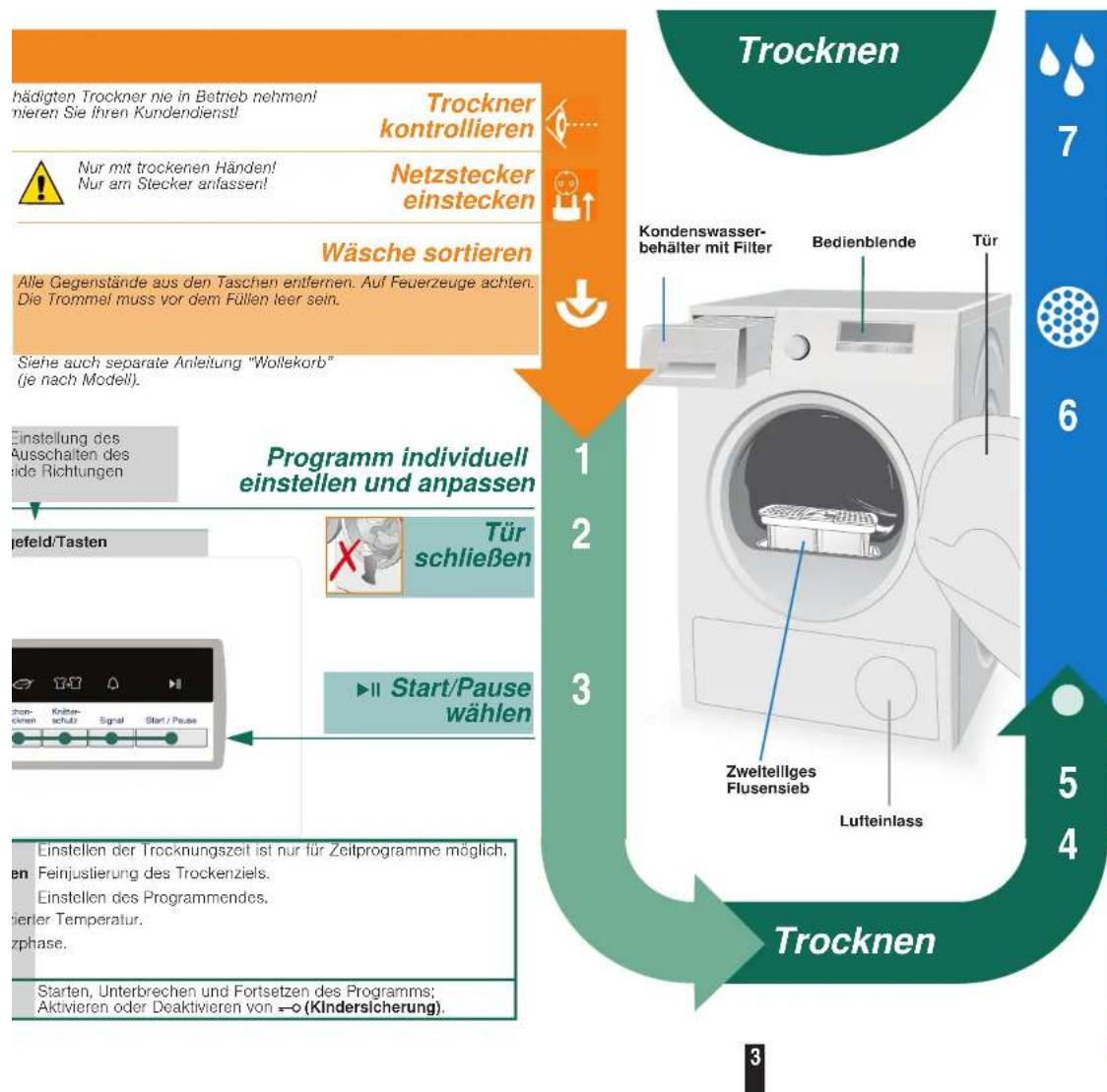


Kondenswasserbehälter entleeren

Behälter nach jedem Trocknen entleeren! Aber nicht während des Zyklus.

1. Kondenswasserbehälter herausziehen und waagerecht halten.
2. Kondenswasser ausgießen.
3. Behälter immer vollständig bis zum Einrasten einschieben.
   Wenn Anzeigelampe ( Kondenswasserbehälter) trotz Entleeren blinkt → Filter im Kondenswasserbehälter reinigen,

Seite 8/12. Kondenswasserbehälter während des Trockenvorgangs nicht herausziehen/leeren.

Flusensieb reinigen

Ein sauberes Flusensieb reduziert den Stromverbrauch und die Trocknungzeit.

Das Flusensieb besteht aus zwei Teilen. Reinigen des inneren und äußeren Siebes nach jedem Trocknen:

1. Tür öffnen. Flusen an Tür/Türbereich entfernen.

2. Beide Teile des Flusensiebes herausziehen.

3. Flusen vom Rand des Schachtes entfernen. Sie sollen nicht in den offenen Schacht fallen.

4. Siebe aufklappe und alle Flusen entfernen.

5. Beide Teile unter fließendem Wasser durchspülen und gut abtrocknen.

6. Das innere und äußere Sieb zuklappen, ineinander stecken und wieder einsetzen.

Wäsche herausnehmen und Trockner ausschalten

Programmende

Programm unterbrechen

1. Tür öffnen oder Taste ▶ Start/Pause drücken; der Trocknungsvorgang wird unterbrochen.
2. Wäsche nachlegen oder herausnehmen und Tür schließen.
3. Bei Bedarf Programm und Zusatzfunktion neu wählen Taste ▶ Start/Pause wählen. Die Restzeit wird nach einigen Minuten aktualisiert.

Trommel und Tür können heiß sein!

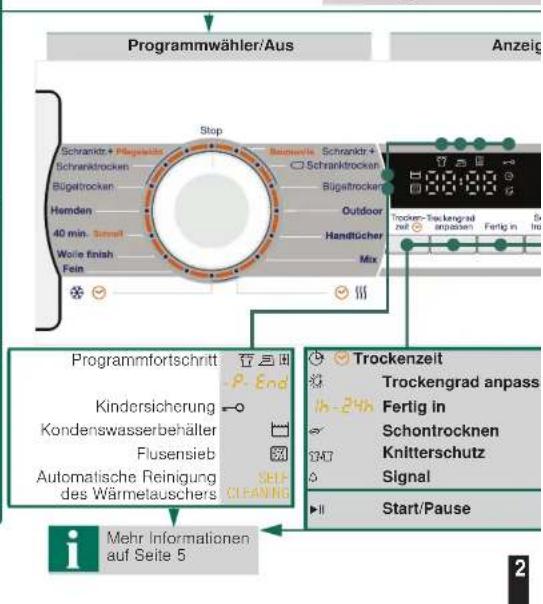

Anzeigefeld und Einstellungen

Anzeigefeld (Statusanzeigen)

Flusensleb)	Flusensieb reinigen → Seite 4/11.
(Kondenswasserbehälter)	Kondenswasserbehälter entleeren → Seite 4/11.
SELF CLEANING	Automatische Reinigung des Wärmetauschers → Seite 8.
Programmfortschritt)	Im Anzeigefeld wird der Programmfortschritt angezeigt: ☑ Trocknen; ☐ Bügeltrocknen; ☐ Schranktrocknen; ☐ Programmpause → falls erforderlich; End Programmende.
→○(Kindersicherung)	Sie können den Trockner gegen versehentliches Ändern der eingestellten Funktionen sichern. Zum Aktivieren/Deaktivieren von →○ (Kindersicherung), Programm starten und anschließend die Taste ➔ Start/Pause 5 Sekunden lang halten, bis ein akustisches Signal erönt. Das Symbol für die aktivierte/deaktivierte Option →→ (Kindersicherung) erscheint/erlischt.
[h:min](Restzeit)	Bei Auswahl eines Programms wird die voraussichtliche Trocknungszeit (verbleibonde Zeit) für die maximale Beladung angezeigt. Während des Trocknens erkennen die Feuchtigkeitssensoren die tatsächliche Beladung und korrigieren die Programmdauer. Dies wird durch Zeitsprünge der Restzeit im Anzeigefeld sichtbar.

Einstellungen (Anzeigelampen und Tasten)

Ausgewählte Option aktiviert/deaktiviert → Anzeigelampe ein/aus. Siehe die getrennten Anleitungen zum Energiespar-Modus.

Trockenzeit	Die Trocknungszeit, die nur für Zeitprogramme verfügbar ist, kann von 20 Minuten bis maximal 3 Stunden, in 10 Minuten Schritten, eingestellt werden.
Trockengrad anpassen	Das Trocknungsergebnis (z.B. Schranktrocken) kann in drei Stufen erhöht werden. Die Wäsche wird trockener. Standardeinstellung – 0. Verfügbare Worte: 0, 1, 2, 3. Einstellung bleibt nach Feinjustierung eines Programms für die anderen Programme erhalten, bis Trockengrad anpassen erneut geändert wird.
Fertig In	Das Programmende kann durch die Anwahl der Fertig in Zeit eingestellt werden. Die Fertig In Zeit kann in Stunden-Schrillten, bis max. 24h, verzögert werden. Taste Fertig in so oft wählen, bis gewünschte Stundenzahl angezeigt wird (h-Stunde). Taste → Start/Pause wählen, um das Programm mit Verzögerung zu starten. Das Programm endet nach der gewählten Stundenzahl.Einige Minuten nach Einstellen der Fertig in Zeit erlischt das Anzeigefeld, um Enorgio zu sparon. Zum Aktivieron des Anzeigefolds beliebige Taste wählen, die Tür öffnen/schliessen oder den Programmwähler drehen.
Schontrocknen	Reduzierte Temperatur für empfindliche Textilien, z. B. Polyacryl, Polyamid oder Elastan, mit einer längeren Trocknungszeit.
Knitterschutz	Trommel bewogt sich nach Programmende in regelmäßigen Abständen, um Knitter zu vermeiden. Die Wäsche bleibt locker und lauschig. Die Standardeinstellung für jedes Programm ist 60 Minuten. Automatische Knitterschutzfunktion kann um 60 Minuten verlängert werden.
Signal	Zum Ein- und Ausschalten des Signals. Nach Programmende ertönt das Signal, wenn es aktiviert ist. Diese Option hat keine Auswirkungen auf die anderen Töne.

Hinweise zur Wäsche ...

Kennzeichnung von Textilien

Pflegehinweise des Herstellers beachten.

□ Trocknergeeignet.

Trocknen mit normaler Temperatur

☐ Trocknen mit niedriger Temperatur → zusätzlich ∼ Schontrocknen wählen.

☒ Nicht maschinell trocknen.

Folgende Textilien nicht im Trockner trocknen.

- Luftundurchlässige Textilien (z.B. cummiert)

- Empfindliche Gewebe (Seide, synthelische Gardinen) → Knitterbildung!

-Ölverschmulzte Wäche.

Tipps zum Trocknen

• Für gleichmäßiges Trocknungsergebnis, Wasche nach Gewebeart und Trocknungsprogramm sortieren.
• Schr kleine Textilien (z.B. Babystrumplej immer zusammen mit großem Waschestuck (z.B. Handtuch) trocknen.
• Heißverschlüsse, Haken und Osten schließen, Bezuge zuknöpfen. Stoffgurtel. Schurzenbander usw. zusammenbinden,
  gof. einen Waschesack verwenden.
• Pflegeleichte Wäsche nicht übertrocknen → Knittergefahr. Wäsche an der Luft nachtrocknen lassen.
• Wolle nicht im Trockner trocknen. Wolle kann jedoch aufgefrischt werden → Seite 7, Programm Wolle finish (je nach
  Modell
• Wasche nach dem Trocknen nicht sofort bügeln, einige Zeit zusammenlegen → Restfeuchte verteilt sich dann
  gleichmäßig
• Gewirkte Textilien (z.B. T-Shirts, Trikolwäsche) laufen beim ersten Trocknen oft ein. → Programm Schranktr. + nicht
  verwenden.
• Gestärkte Wäsche ist nur bedingt für Trockner geeignet → Stärke hinterlässt einen Belag, der die Trocknung
  beeinträchtigt
• Weichspüler beim Waschen der zu trocknenden Textilien nach Herstellerangaben dosieren.
• Für vorgetrocknete, mehrlagige Textilien oder einzelne kleine Wäschestücke Zeitprogramm verwenden. Auch zum
  Nachtrocknen geeignet.

Umweltschutz / Sparhinweise

- Vor dem Trocknen Wäsche in der Waschmaschine gründlich schleudern → Höhere Schleuderdrehzahlen verkürzen

die Trocknungszeit und senken den Energieverbrauch

- Maximal empfohlene Füllmenge nutzen, aber nicht überschreiten → Programmübersicht, Seite 7.

- Während des Trocknens Raum gut belüften.

- Flusensieb nach jedem Trocknungsvorgang reinigen → Flusensieb reinigen, Seite 4/12.

- Lufteinlass am Trockner darf nicht versperrt sein.

Was Sie unbedingt beachten sollten ...

Ihr Trockner ist besonders energiesparend und zeilchnet sich technisch durch einen Kältekreislauf aus, der, ähnlich wie bei einem Kühlschrank, Energie effizient nutzt. Der Wärmetauscher des Trockners wird beim Trocknen automatisch gereinigt. Flusensieb und Filter im Kondenswasserbehälter müssen regelmäßig gereinigt werden.

Trockner nie ohne Flusensiebe und ohne Filter im Kondenswasserbehälter betreiben!

Flusensleb

Belm Trocknen werden Flusen und Haare aus der Wäsche im Flusensleb aufgefangen. Ein verstopftes Flusensleb kann den

Wärmeaustausch mindern.

Daher Flusensieb unbedingt nach jedem Trocknen reinigen. Regelmäßig unter fließendem Wasser abspülen

→Seite 4/12

Filter im Kondenswasserbehälter

Der Filter im Kondenswasserbehälter reinigt das Kondenswasser. Dieses Kondenswasser wird für die automatische

Reinigung benötigt. Der Filter muss regelmäßig unter fließendem Wasser gereinigt werden. Entleeren des

Kondenswasserbehälters vor der Reinigung des Filters notwendig → Seite 4,8/12

Textilien

Keine Textilien trocknen, wenn diese mit Lösungsmittel, Öl. Wachs, Fett oder Farbe in Berührung kamen: z.B. Haarfestiger,

Nagellackentferner, Fleckenentferner, Waschbenzin etc.

Leeren der Taschen der Textilien.

Keine luftundurchlässigen Textilien trocknen

Stark flusende Wäschestücke vermeiden.

Wolle nur im Wolleprogramm auffrischer

Programmübersicht siehe auch Seite 6.
Sortieren der Wäsche nach Textil- und Gewebeart. Textillien müssen trocknergeelignet sein.

Nach dem Trocknen muss die Wäsche...		gebügelt	leicht gebügelt	nicht gebügelt	gemangelt werden
PROGRAMME		TEXTILIENART UND INFORMATIONEN
*Baumwolle	max. 8 kg	Strapazierfähige Textilien, kochfeste Textilien aus Baumwolle oder Leinen.
*Pflegeleicht	max. 3,5 kg	Bügelfröie Wäsche aus Synthetik- und Mischgewobe, pflegelichte Baumwolle.
Bugettrocken		Wäsche ist zum Bügeln geeignet (Wäsche bügeln, um Knitter zu vermeiden).
Schranktrocken		Einlagge Wäsche.
Schranktr. +		Wäsche mit dicken, mehrlagigen Anteilen.
Outdoor	max. 1,5 kg	Textilien mit Membranbeschichtung, wasserabweisende Textilien. Funktionsbekleidung, Fleecetextilien (Jacken/Hösen mit her-ausrohmbarom (innorfutter soparat trocknen).
Handtücher	max. 6 kg	Textilien aus Baumwolle zum Trocknen bei höheren Temperaturen für mehr Hygiene.
Mix	max. 3 kg	Gemischte Beladung von Textilien aus Baumwolle und Synthetik (Mix).
( Zeitprogramm warm)	max. 3 kg	Geignet für vorgetrocknete oder leicht feuchte Wäsche und zum Nachtrocknen mehrlager, dicker Wäsche.Trocknen Sie Wolle, Sportschune und Kuscheltiere ausschließlich mit dem Wollekorb → Optionales Zubehör, Seite 10.Im Zeitprogramm wird die Restfeuchte der Wäsche nicht automatisch erkannt, ist die Wäsche nach dem Trocknen noch zu feucht,wiederholen Sie das Programm und verlangern Sie ggt, die Programmdauer.
( Zeitprogramm kalt)	max. 3 kg	Alle Textilarten. Zum Auffrischen oder Lüften von wenig getragenen Wäschestücken.
Hemden	max. 1,5 kg	Für optimale Ergebnisse maximal 5 Hemden zusammen trocknen. Nach dem Trocknen Wäsche bügeln oder aufhängen undeinige Zeit lassen. Restfeuchte verteilt sich dann gleichmäßig.
Schnell 40 mln.	max. 1 kg	Wäsche, die schnell getrocknet werden soll, z.B. aus Synthetik, Baumwolle oder Mischgewebe. Die Werte können inAbhängigkeitvon Textilart, Zusammensetzung der zu trocknenden Wäsche, Restfeuchte des Textils sowie Beladungsme gegegenüber denangegebenen Werten abweichen.
Wolle finish	max. 3 kg	Waschmaschinenfeste Wolletextilien. Textilien werden flauschiger, aber nicht getrocknet.Textilien nach Programmende entnehmen und trocknen lassen.
Feln	max. 1 kg	Dessous aus Synthetik, Baumwolle oder Mischgewebe.

* Trockenziele individuell wählbar → Schranktr. +, Schranktrocken und Bügeltrocken (je nach Modell).
Felnjustierung des Trocknungsgrades möglich; mehrlagige Textilien benötigen eine längere Trocknungsdauer als einlagte Kleidungsstücke. Empfehlung: getrennt trocknen.
9603 / 9001146202 Construction-Nell Vertriebs GmbH

Pflege und Reinigung

Nur im ausgeschalteten Zustand!

Wärmetauscher

Der Wärmetauscher des Trockners wird beim Trocknen automatisch gereinigt. Im Anzeigefeld erscheint SELF CLEANING. Kondenswasserbehälter während des Reinigungsprozesses nicht herausziehen.

Trocknergehäuse, Bedienblende

• Mit einem weichen, feuchten Lappen abreiben.
• Reinigen mit Wasserstrahl verboten.
• Waschmittel und Reinigerreste sofort entfernen.
• Beim Trocknen kann sich zwischen Fenster und Dichtung gelegentlich Wasser ansammeln. Dies beeinträchtigt die Funktionen Ihres Trockners in keiner Weise!

Filter im Kondenswasserbehälter

Beim Entleeren des Kondenswasserbehälters wird der Filter automatisch gereinigt. Filter trotzdem regelmäßig unter fließendem Wasser reinigen, um hartnäckige Ablagerungen/Verunreinigungen zu vermeiden.

1. Kondenswasserbehälter herausziehen.
2. Filter aus Rastung ziehen.
3. Filter unter fließendem Wasserstrahl oder in der Geschirrspülmaschine reinigen.
4. Filter einsetzen.
5. Kondenswasserbehälter einschieben bis zum Einrasten.

Trockner nur mit eingesetztem Filter betreiben!

Feuchtigkeitsfühler

Der Trockner ist mit Feuchtigkeitsfühlern aus Edelstahl ausgestattet. Feuchtigkeitsfühler messen den Feuchtigkeitsgrad der Wäsche. Nach längerer Betriebszeit kann sich auf den Feuchtigkeitsfühlern eine feine Kalkschicht bilden.

1. Tür öffnen.
2. Feuchtigkeitsfühler mit einem angefeuchteten Schwamm mit rauher Oberfläche reinigen.

Keine Stahlwolle oder Scheuermittel verwenden!

Installieren

• Lieferumfang: Trockner, Gebrauchs- und Aufstellanleitung, Wollekorb (je nach Modell).
• Trockner auf Transportschäden prüfen!
• Trockner hat ein hohes Gewicht. Nicht allein anheben!
• Vorsicht vor scharfen Kanten!
• Trockner nicht an hervorstehenden Bauteilen (z.B. Tür) anheben - Bruchgefahr!
• Nicht in frostgefährdetem Raum aufstellen!
  Gefrierendes Wasser kann zu Schäden führen!
• In Zweifelsfällen vom Fachmann anschließen lassen!

Trockner aufstellen

• Netzstecker muss jederzeit erreichbar sein.
• Auf saubere, ebene und feste Aufstellfläche stellen!
• Lufteinlass am Trockner darf nicht versperrt sein.
• Umgebung des Trockners sauberhalten.
• Trockner mit Hilfe der vorderen Schraubfüsse
  und der Wasserwaage ausrichten
  Auf keinen Fall Schraubfüße entfernen!

Trockner nicht hinter einer Tür oder einer Schiebetür aufstellen, die das Öffnen der Tür des Trockners blockieren oder verhindern könnte.

Kinder können sich so nicht einsperren und in Lebensgefahr geraten.

Alle Zubehörteile aus

Trommel nehmen.

Trommel muss leer sein.

Lufteinlass freihalten

Netzanschluss, Sicherheitinweise → Seite 13.

• Vorschriftsgemäß an Wechselstrom-Schutzkontakt-Steckdose anschließen, im Zweifelsfall
  Steckdose vom Fachmann überprüfen lassen!
• Netzspannung und Spannungsangabe am Geräteschild (→ Seite 10) müssen
  übereinstimmen.
• Anschlusswert und erforderliche Sicherung sind auf dem Geräteschild angegeben.

Frostschutz

Vorbereitung

1. Kondenswasserbehälter entleeren → Seite 4,8/12.
2. Programmwähler auf beliebiges Programm stellen.
3. Taste ▶ Start/Pause wählen → Kondenswasser wird in den Behälter gepumpt.
4. Ein paar Minuten oder bis zum Stoppen des Trockners warten und anschließend Behälter für Kondenswasser nochmals leeren.
   5 Programmwähler auf Stop stellen

Transport

• Vorbereitung des Trockners → siehe Frostschutz.
• Trockner aufrecht stehend transportieren.
• Nach Transport Trockner zwei Stunden stehen lassen.

Im Trockner befindet sich Restwasser.

Dieses kann bei Schrägstellung des Trockners auslaufen.

Trockner bei Frostgefahr nicht betreiben.

Technische Daten

Abmessungen (TxBxH) 60 x 60 x 85 cm (Höhe verstellbar)

Gewicht ca. 51 kg

Max. Füllmenge 3 kg

Behälter für Kondenswasser 4,11

Anschluss-Spannung 220-240 V

Anschluss-Leistung 1000 W

Absicherung

Umgebungstemperatur 5.35°C

Erzeugnisnummer

Fertigungsnummer

Das Geräteschild Tirden Sie auf der Rückseite des Trockners.

Leistungsaufnahme im ausgeschalteten Zustand

Leistungsaufnahme im Bereit-Zustand (unausgeschalteter Zustand)

Trommelinnenbeleuchtung (in nach Modelly: Die Trommel wird nach Öffnen oder Schließen der Tür, sowie nach Programmstart beleuchtet und erlisch, selbstätig.

Verbrauchswerte

Programm	Schleuderdrehzahl mit der die Wäsche geschleudert wurde		Dauer** Energieverbrauch**
Baumwolle 8 kg 4 kg 8 kg 4 kg
Schranktrocken*	1400 U/min	179 min	111 min	1,57 kWh	0,93 kWh
	1000 U/min	203 min	122 min	1,86 kWh	1,04 kWh
	800 U/min	227 min	143 min	2,04 kWh	1,25 kWh
Bügeltrocken*	1400 U/min	125 min	75 min	1,10 kWh	0,66 kWh
	1000 U/min	130 min	90 min	1,36 kWh	0,82 kWh
	800 U/min	176 min	106 min	1,84 kWh	0,98 kWh
Pflegeleicht		3,5 kg		3,5 kg
Schranktrocken*	800 U/min	55 min		0,51 kWh
	600 U/min	71 min		0,66 kWh

* Programmeinstellung für Prüfungen nach gültiger EMS1121.
“ Die Werte können in Abhängigkeit von Textilart, Zusammensetzung der zu trocknenden Wasche, Restleuchte des Textils, des eingestellten Trockengrades, der Readungsmenge sowie den Umgebungsbedingungen gegenüber den angegebenen Werfen abweichen.

Effizientestes Programm für Baumwolltextilien

Folgendes "Standard Baumwollprogramm" (gekennzeichnet durch □) ist zum Trocknen normal nasser Baumwollwäsche geeignet und in Bezug auf den kombinierten Energieverbrauch für das Trocknen nasser Baumwollwäsche am effizientesten.

Standard-Programme für Baumwolle nach aktueller EU-Verordnung 932/2012

Programm	Beladung	Energieverbrauch	Programmdauer
☐ Baumwolle Schrankstrocken	8 kg/4 kg	1,80 KWh/1,04 KWh	203 min/122 min
Programmeinstellung für Prüfungen und Energiekietkettierung gemäß Richtlinie 2013/30/EU.

Optionales Zubehör (Über Kundendienst Bestellneurener, je nach Modell)

WZ 11410 Verbindungssatz Wasch-Trocken-Säule Der Trockner kann platzsparend auf eine geeignete Waschmaschine gleicher Tiefe und Breite gestellt werden. Trockner unbedingt mit diesem Verbindungssatz auf der Waschmaschine belegigen. WZ 20400; mit auszientbarer Arbeitsplatte.

WZ 20500 Podest Zum besseren Be- und Entladen. Im Auszug befindlicher Korb kann zum Wäschetransport genutzt werden.

WZ 20600 Wollekorb Der Wollekorb ermöglicht Ihnen das Trocknen von einzelnen Wollelextilien, Sportschuhen und Kuschellieren (siehe auch separate Anleitung "Wollekorb").

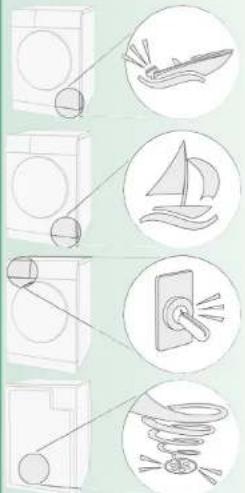

Normale Geräusche

Beim Trocknen entstehen durch Kompressor und Pumpe ganz normale Geräusche.

Der Kompressor im Trockner verursacht von Zeit zu Zeit ein Brummen. Lautstärke und Torhöhe können sich dabei in Abhängigkeit der gewählten Programme und des Trocknungsfortschritts verändern.

Der Kompressor des Trockners wird zeitweise belüftet, dabei entsteht ein surrendes Geräusch.

Die automatische Reinigung des Trockners verursacht ein Klicken.

Das Kondenswasser wird mit einer Pumpe in den Kondenswasserbehälter gepumpt, dabei entstehen Pumpgeräusche.

Was tun wenn ...

Anzelgelampe ▶I Start/Pause leuchtet nicht.	Netzstecker eingesteckt?Programm gewählt?Sicherung der Steckdose überprüfen.
Anzelgefeld und Anzelgelampen (je nach Modellty erlöschen und Anzelgelampe ▶II Start/Pause blinkt.	Energiespar-Modus aktiviert → separate Anleitung für Energiesper-Modus.
Anzelgefeld ist ausgeschaltet.	Gerät wechselt in den Ruhemodus, nachdem die Option Fertig In gewählt wurde → Serie 5.
Anzelgelampe ☐(Kondenswasserbehälter) blinkt.	Kondenswasserbehälter entliecrten → Serie 4.Taste ▶II Start/Pause drücken, um die angezeigte Angabe zurückzusetzen und anschließend die Taste ▶II Start/Pause erneut drücken, um das Gerät ggt. neu zu starten.
Anzelgelampe ☐(Flusensleb) blinkt.	Flusensleb reinigen → Seite 4/8.Taste ▶II Start/Pause drücken, um die angezeigte Angabe zurückzusetzen und anschließend die Taste ▶II Start/Pause erneut drücken, um das Gerät ggt. neu zu starten.
Im Anzeigelold erscheint SELF CLEANING.	Kein Fohler, Automatische Reinigung des Wärmetauschars. Den Kondenswasserbehälter nicht entliecrten.

Was tun wenn ...

Trockner startet nicht.	Taste ▶ Start/Pause gewählt?Tür geschlossen?Umgebungstemperatur höher als 5°C? Die optimale Umgebungstemperatur beim Trocknen liegt zwischen 5°C und 35°C.
Abbruch des Programms kurz nach dem Start.	Wäsche in das Gerät gelegt?Zu geringe Beladung für das gewählte Programm?/Zeitprogramm verwenden → Seite 6/7.Gelegte Wäsche trocken?
Wasser tritt aus. Trockner waagrecht ausrichten.
Tür öffnet sich selbsttäglich. Tür zudrücken bis zum hörbaren Einrasten.
Knitterbildung. Beladungsmenge Überschritten?	Kleidungsstücke nach Programmende sofort entnehmen, aufhängen und in Form ziehen.Nicht angepasstes Programm gewählt → Seite 7.
Wäsche wird nicht richtig trocken oder ist noch zu feucht.	Warme Wäsche fühlt sich nach Programmende feuchter an als sie tatsächlich Ist. Breiten Sie die Wäsche aus und lassen die Wärme entweichen.Feinjustieren Sie das Trockenziel, dadurch verlängert sich die Trockenzeit; aber die Temperatur erhöht sich nicht. Ihre Wäsche wird trockener.Wählen Sie ein Programm mit längerer Trockenzeit oder erhöhen Sie das Trockenziel. Die Temperatur erhöht sich dabei nicht.Wählen Sie ein Zeitorogramm zum Nachtrocken noch feuchter Wäsche.Haben Sie die maximale Beladungsmenge des Programms überschriften, kann die Wäsche nicht richtig getrocknet werden.Relnigen Sie die Feuchtigkeitsfühler in der Trommel. Eine feine Kalkschicht kann die Sensoren beieinträchtigen und ihre Wäsche wird nicht richtig trocken.Trocknung wurde abgabrochen durch Nelzausfall, einen vallen Kondenswasser-Behälter oder durch Überschreiten der maximalen Trockenzeit.
Trocknungszeit zu lang.	Flusensleb unter fließendem Wasser reinigen → Seite 4/8.Unzureichende Luftzufuhr → Für Luftzirkulation sorgen.Evil. Luftteinlass verstopft → Einlass reinigen → Seite 9.Umgebungstemperatur höher als 35°C → Lüften. Die optimale Umgebungstemperatur beim Trocknen liegt zwischen 5°C und 35°C.Außerhalb dieses Bereiches kann sich die Trocknungszeit erhöhen.
Ein oder mehrere Anzelgelampen bilinken.	Flusensleb reinigen → Seite 4,8/12.Aulstellbedingungen prüfen → Seite 9.Ausschalten, abkühlen lassen, wieder einschallen und Programm neu starten.
Netzausfall. Wäsche sofort aus dem Trockner nehmen und ausbreiten. Wärme kann entweichen. Vorsicht: Tür, Trommel und Wäsche können heiß sein.
Zeitweise zusätzliche Geräusche und Vibrationen.	Kein Fehler. Normale Geräusche → Seite 11.
Lautos Brummgoräusch für einige Sekunden.	Kondenswassorbachalter vollständig eingeschoban?→ Kondenswassorbachalter ganz einschieben.Kein Fehler. Normale Geräusche → Seite 11.

Kundendienst

Kann eine Störung nicht selbst behoben werden (z B Aus-/Einschalten) → Was tun wenn..., Seite 12, wenden Sie sich bitte an unseren Kunclendienst. Wir finden immer eine passende Lösung, auch um unnötige Technikerbesuche zu vermeiden.

Die Kontaktdalen für den nächstgelegenen Kundendienst finden Sie im beigefügten Kundendienstverzeichnis.

- D 089 54 020 755

-A0810550533

Geben Sie bitte dem Kundendienst die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) des Gerätes an.

Diese Informationen finden Sie: Innenseite der Tür* / in der geöffneten

Serviceklappe ^* und auf der Rückseite des Geräts.

je nach Model

Vertrauen Sie auf die Kompetenz des Hershellers. Wenden Sie sich an uns. Sie stellen somit sicher, dass die Reparatur von geschulten Servicetechnikern durchgeführt wird, die mit den Original-Ersatzteilen ausgerüstet sind.

Sicherheitshinweise

Notfall	- Solor! Netzstecker aus der Steckdose ziehen oder Sicherung unterbrechen.
TrocknerNUR...	- in Innentäumen des Haushalls einselzen.- zum Trocknen von Textilien verwenden.
Trockner NIE...	- für andere Zwecke als oben beschrieben verwenden.- in der Technik oder den Eigenschaften abändern.
Gefahren	- Kinder und nicht instruerte Personen dürfen den Trockner nicht bonutzen.- Kinder nicht mit dem Trockner unbeabsichtigt lassen!- Haustiere vom Trockner finnhalten.- Alle Cogenstände aus Taschen der Textilien entfernen. Besonders auf Feuerzeuge achten → Explosionsgefahr!- Nicht auf für lehmen oder setzen → Kippgefahr!
Installation	- Lose Leitungen befestigen → Stolpergefahr!- Trockner bei Frostgefahr nicht bestreichen.
Netzanschluss	- Trockner vorschriftsmäßig an Wechselstrom Schutzkontakt - Steckdose anschlißen, da sonst Sicherheit nicht gewährlichstet.- Lürtungsquerschnitt muss ausreichen.- Nur Fehlerstrom - Schutzschalter mit diesem Zeichen verwenden: [IMAGE]- Netzstecker und Stecklose müssen zusammenpassen.- Keine Viellachtslecker-/kupplungen und/oder Verlängerungsleitungen verwenden.- Netzstecker nicht mit leuchtten fländen anlassen → Stromschlaggefahr!- Netzstecker nie an Leitung aus Stecklose ziehen.- Netbleitung nicht beschädigten → Stromschlaggefahr!
Betrieb	- Fällen Sie nur Wäsche in die Trommel ein. Bevor Sie den Trockner einschalten - prüfen Sie den Inhalt!- Trockner nicht verwenden, wenn Wäsche mit Lösungsmittel. Öl, Wasche, Fett oder Ferbe in Berührung kam (2-B. Haarfestiger, Nagellackentfern, Fleckanentfern, Waschbenzin etc.) → Feuer-/Explosionsgefahr!- Der Tromme trockner darf nicht benutzt werden, wenn industrielle Chemikalien für die Reinigung benutzt worden sind.- Gefahr durch Staub (2-B. Kohlenstaub, Mehle Trockner nicht verwenden → Explosionsgefahr!- Den Trockner niemals vor Ende des Trockenzyklus ausschalten, es sei denn, alle Wäschestücks werden rasch entnommen und so ausgebreitet, dass die Wärme abgegeben werden kann.- Trockner nicht verwenden, wenn Wäsche Schaumstoffe- gummi enthält → Elactisches Material kann zerstört werden und Trockner kann durch mögliche Verformung des Schaumstoffes beschädigt werden.- Baim Reinigen des Flussensbescherstellen, dass keine Fremdkaterialien (Daunen oder Fullmaterialien) in die Öffnung der Luftleitung geraten. Die Trommel gegebenenfalls vorher mit einem Staubsauger reinigen. Wenn connnoch Fremdkmaterialin die Luftleitung gerät → Kundendienst heranziven → Feuer-/Explosionsgefahr!- Lichtige Objekte, wie lange Haare, können in den Luftreinlass des Trockners gesaugt werden →Verletzungsgefahr!- Der lettrne Abschnitt des Trockenzyklus erfolgt ohne Wärme (Aekühlbyklus), um sicherzustellen, dass die Wäschestücks bei einer Temperatur verbleiben, die nicht zur Beschädigung der Wäschestücks führt- Trockner nach Programmende ausschalten.- Kondenswasser ist kein Trinkwasser und kann mit Flusen verurkernigt sein.
Defekt	- Trockner bei Defekt oder Verdacht auf Defekt nicht verwenden. Repetatur nur durch Kundendienst- Trockner mit defektar Netleitung nicht verwenden. Defekte Netleitung nur durch Kundendienst ersetzen lassen, um Gefahren zu vermieden.
Ersatzteile	- Aus Sicherheitsgründen nur Original-/Ersatzteile und - Zubehör verwenden.
Entsorgen	- Netzstecker ziehen, danach Netziehung am Geräl abschreiden. Bei öffentlicher Entsorgungsstelle entsorgen.- Der Wärmetauschor des Trockner enthält in hormotisch geschlossener Einrichtung enthaltionas fluoriortes Trechnungs (R 341s) → nachgerecht entsorgen. Fullerange (L 220 kg. Total BW: 0,3*5100 _2 .- Vorpackung: Kindorn keine Verpackungsstelle überlassen → Erstickungsgefahr!- Alle Materialien sind umweltfreundlich und wieder verwendbar. Umwertgerecht entsorgen.

Constructa

energy•

Gebrauchs- und Aufstellanleitung

Markenqualität. Auf den Punkt gebracht.

Trockner erst nach dem Lesen dieser Anleitung und separater Anleitung für Energiespar-Modus in Betrieb nehmen.

Sicherheitshinweise auf Seite 13 beachten!

de
