Produkttyp	Wäschetrockner
Marke	Constructa
Modell	CWK4W361
Bauart	Kondenstrockner
Fassungsvermögen	7 kg
Energieeffizienzklasse	B
Jahresstromverbrauch	502 kWh
Programme	Baumwolle, Pflegeleicht, Feinwäsche, Mix, Schnell 40', Bettwäsche, Sport, Bügelleicht, Handtücher
Trockentechnologie	Wärmepumpentrockner
Display	LED
Startzeitvorwahl	Ja, bis 24 h
Kindersicherung	Ja
Antibakterienfunktion	Nein
Trommelvolumen	112 l
Schleuderdrehzahl (max.)	1500 U/min (Waschmaschine, trocknerabhängig)
Geräuschpegel Trocknen	65 dB(A)
Abmessungen (H x B x T)	84,5 cm x 59,8 cm x 59,9 cm
Gewicht	41 kg
Anschlusswert	2350 W
Spannung	230 V
Frequenz	50 Hz
Netzkabellänge	1,45 m
Flusensieb reinigen	Nach jedem Trockenvorgang
Kondensatbehälter leeren	Nach jedem Trockenvorgang
Wärmetauscher reinigen	Alle 10 Trockenvorgänge oder bei Anzeige
Ersatzteile verfügbar	Ja, über Kundendienst
Reparaturindex	7,5 / 10
Garantie	2 Jahre

Häufig gestellte Fragen - CWK4W361 CONSTRUCTA

Wie reinige ich das Flusensieb des Constructa CWK4W361?

Das Flusensieb sollte nach jedem Trockenvorgang gereinigt werden. Ziehen Sie das Sieb heraus und entfernen Sie die Flusen mit der Hand oder einer weichen Bürste. Spülen Sie es bei Bedarf unter fließendem Wasser ab und trocknen Sie es gründlich, bevor Sie es wieder einsetzen.

Warum stoppt der Trockner vorzeitig oder zeigt eine Fehlermeldung?

Mögliche Ursachen sind ein voller Kondensatbehälter, verstopftes Flusensieb oder eine Überhitzung. Leeren Sie den Kondensatbehälter und reinigen Sie das Flusensieb. Wenn das Problem weiterhin besteht, überprüfen Sie die Lüftungsschlitze und stellen Sie sicher, dass der Trockner nicht überladen ist.

Wie hoch ist der Energieverbrauch des Constructa CWK4W361?

Der Trockner hat die Energieeffizienzklasse B und einen jährlichen Stromverbrauch von etwa 502 kWh bei 160 Trocknungen pro Jahr. Der tatsächliche Verbrauch hängt vom gewählten Programm und der Beladung ab.

Kann ich den Trockner auf eine Waschmaschine stellen?

Ja, mit einem geeigneten Zwischenrahmen (nicht im Lieferumfang enthalten) ist eine platzsparende Aufstellung möglich. Achten Sie auf ausreichende Stabilität und dass die Maße beider Geräte übereinstimmen.

Welche Programme hat der Constructa CWK4W361?

Der Trockner bietet Programme für Baumwolle (Schranktrocken, Bügelfeucht), Pflegeleicht, Feinwäsche, Mix, Schnell 40 Minuten, Bettwäsche, Sport, Bügelleicht und Handtücher. Außerdem gibt es eine Startzeitvorwahl und eine Knitterschutzfunktion.

Wie leere ich den Kondensatbehälter?

Der Kondensatbehälter befindet sich unten links an der Front. Ziehen Sie ihn gerade heraus, schütten Sie das Wasser aus und setzen Sie ihn wieder ein. Ein akustisches Signal und eine Anzeige erinnern Sie daran, wenn der Behälter voll ist.

Was bedeutet die Anzeige 'Wärmetauscher reinigen'?

Diese Anzeige erscheint nach etwa 10 Trockenvorgängen. Reinigen Sie den Wärmetauscher, indem Sie die untere Abdeckung öffnen, die Verriegelung lösen und den Wärmetauscher vorsichtig mit einer Bürste oder unter fließendem Wasser säubern.

Wie schwer ist der Constructa CWK4W361 und wie sind die Abmessungen?

Der Trockner wiegt ca. 41 kg und hat die Maße 84,5 cm (Höhe) x 59,8 cm (Breite) x 59,9 cm (Tiefe). Planen Sie ausreichend Platz für die Belüftung und die Türöffnung ein.

Kann ich die Kindersicherung aktivieren?

Ja, die Kindersicherung kann über die Bedienblende aktiviert werden. Drücken Sie die entsprechende Taste (Symbol mit Vorhängeschloss) für ca. 3 Sekunden, bis die Anzeige erscheint. Dann sind alle Tasten gesperrt.

Wo finde ich Ersatzteile für den Constructa CWK4W361?

Ersatzteile wie Flusensieb, Riemen oder Heizung erhalten Sie über den Constructa-Kundendienst oder autorisierte Fachhändler. Geben Sie bei der Bestellung die Modellnummer (CWK4W361) und die E-Nummer (12-stellig) an, die Sie auf dem Typenschild finden.

BEDIENUNGSANLEITUNG CWK4W361 CONSTRUCTA

Gratulation - Sie haben sich für ein modernes, qualitativ hochwertiges Haushaltsgerät der Marke Constructa entschieden. Der Kondensationstrockner mit Warmepumpe und automatischer Reinigung des Wärmetauschers zeichnet sich durch sparsamen Energieverbrauch und einem verminderten Wartungsaufwand aus → Seite 6. Jeder Trockner, der unser Werk verlässt, wird sorgfältig auf Funktion und einwandfreien Zustand geprüft. Bei Fragen steht Ihnen unser Kundendienst gern zur Verfügung.

Umweltgerecht entsorgen

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik- Altgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weil gültige Rücknahme und Verwerlung der Altgeräte vor.

Für weitere Informationen zu unseren Produkten, Zubehör, Ersatzteilen und Services unter: wwwConstructa.de Beratung zu Produkten und Anwendung: - ☒ ConLine:[e-mail] - ☑ DE-Tel.: [phone]* (Mo-Fr. 8.00 - 18.00 Uhr) *gültig nur für Deutschland.

Bestimmungsgemäßer Gebrauch

- nur im Haushalt, - nur zum Trocknen von Textilien, die mit Wasser gewaschen wurden.

Halten Sie Kinder unter 3 Jahren vom Trockner fern.

Lassen Sie Kinder keine Reinigungs- und Wartungsarbeiten am Trockner ohne Aufsicht ausführen. Kinder nicht mit dem Trockner unbeaufsichtigt lassen! Haustiere vom Trockner fernhalten! Der Trockner kann von Kindern ab 8 Jahren, von Personen mit reduzierten physischen, sensorischen oder geistigen Fähigkeiten und von Personen mit mangelnder Erfahrung oder Wissen bedient werden, wenn sie beaufsichtigt werden oder durch eine verantwortliche Person unterwiesen wurden. Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 4000 Metern über dem Meeresspiegel bestimmt.

Vorbereiten

Installation siehe Seite 8

Beschädigten Trockner nie in Betrieb nehmen! Informieren Sie Ihren Kundendienst!

Nur mit trockenen Händen! Nur am Stecker anfassen!

Wäsche sortie

Alle Gegenstände aus den Taschen entfernen. Auf Feuerzeuge achten! Die Trommel muss vor dem Füllen leer sein! Siehe Programmübersicht auf Seite 7. Siehe auch separate Anleitung "Wollkorb" (je n

Programm auswähle

Trocknerprog

Inhalt

Seite

Vorbereiten 2
■ Trocknen 3/4
Hinweise zur Wäsche....5
Tastensignale 5
■ Feinjustierung des Trocknungsergebnisses 6
Was Sie unbedingt beachten sollten ... 6
Programmübersicht 7
Installieren....8
■ Frostschutz / Transport ....8
Pflege und Reinigung 9
■ Technische Daten ....10
Optionales Zubehor....10

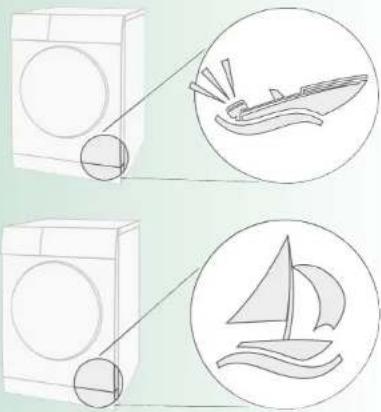

Normale Gerausche....11
was tun wenn ... / Kündendienst.....12
Sichernheitshinweise....13

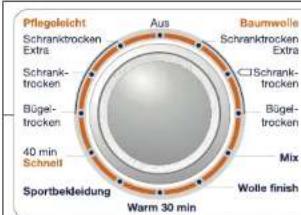

Programmwähler

Status-/Service anzeigen

Display/Restzeit

Zusatzfunktionen

Alle Tasten sind sei leichtos Berühren g

Start/

Trockner nur mit e Flusensieben betre

Flusensiebe unter fließendem Wasser reinigen → Seite 4.

Behälter für Kondenswasser entleeren. □ - Behälter nswasserbehälter reinigen → Seite 9. leeren

Ggf. Filter im Kondenswasserbehälter reinigen → Seite 9.

Programmende nach 1-24 Stunden (Taste evll. mehrmals wählen) immer zu

-Filter

- Behälter leeren

nǎo bǎ

Stunde wählbar

Zeitvorwahl

Värmetauschers. Clin

Schontrocknen

Bügelleicht

Reduzierte Temperatur für empfindliche Te; Trocknungszeit, z.B. Polyacryl, Polyamid, E

Reduziert Knittern und verlängert Knittersch Programmende.

0,1,2,3 Das Trocknungsergebnis (z.B. Schranktrocken) kann in drei Stufen (1 - max. 3) für Programme Feinjustierung

Baumwolle, Pflegeleicht, Mix und 40 min Schnell angepasst werden → Voreinstellung = 0. instellung bleibt nach Feinjustierung eines dieser Programme für die anderen erhalten. Weitere

Informationen → Seite 6.

des Trocknungs- ergebnisses

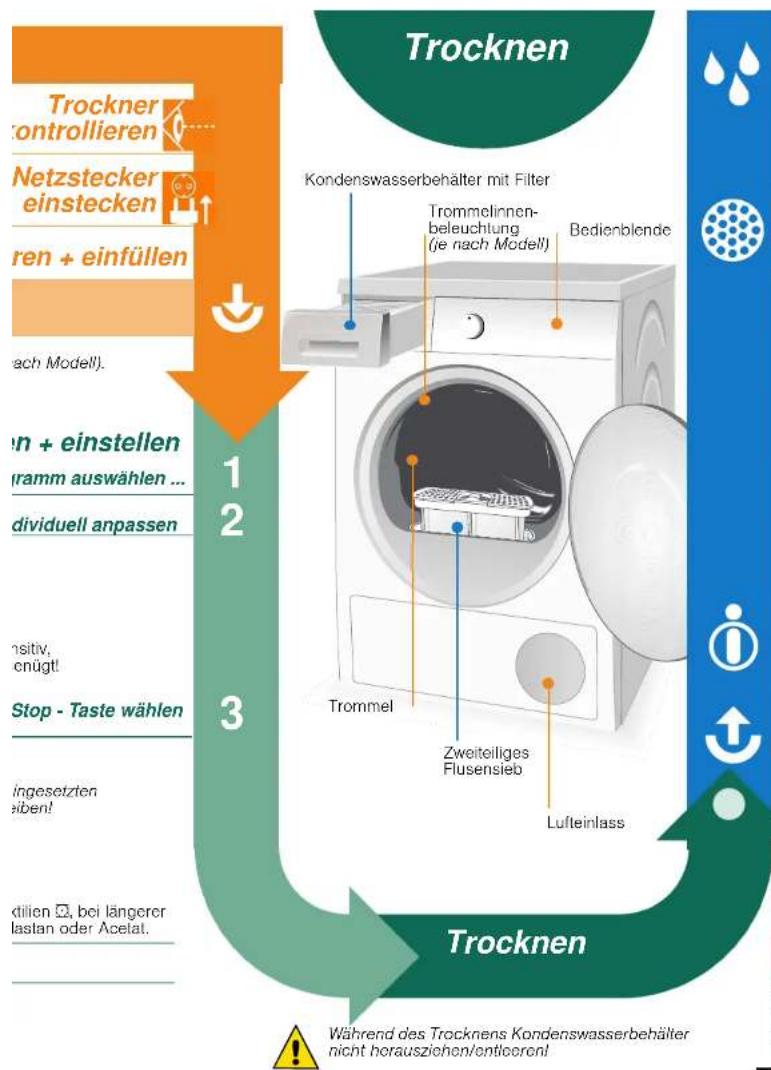


Kondenswasser entleeren

Behälter nach jedem Trocknen entleeren, nicht während des Trocknens! 1. Kondenswasserbehälter herausziehen und waagerecht halten. 2. Kondenswasser ausgieben. 3. Behälter immer vollständig bis zum Einrasten einschieben. Wenn Anzeigelampe □ - Behälter leeren trotz Entleeren blinkt → Filter im Kondenswasserbehälter Seite 9.

Flusensiebe reinigen

Ein sauberes Flusensieb reduziert den Stromverbrauch und die Trocknungzeit.

Das Flusensieb besteht aus zwei Teilen. Reinigen des inneren und äußeren Siebes nach jedem Trocknen: 1. Tür öffnen. Flusen an Tür/Türbereich entfernen.

1. Beide Teile des Flusensiebes herausziehen,
2. Flusen vom Rand des Schachtes entfernen. Sie sollen nicht in den offenen Schacht fallen.
3. Siebe aufklappen und alle Flusen entfernen.
4. Beide Teile unter fließendem Wasser durchspülen und gut abtrocknen.
5. Das innere und äußere Sieb zuklappen, ineinander stecken und wieder einsetzen.

Trockner ausschalten

Programmwähler auf Aus stellen. Wäsche nicht im Trockner belassen!

Wäsche entnehmen

Ihr Trockner verfügt über eine automatische Knitterschutzfunktion. Die Trommel wird nach Programmende 60 Minuten in bestimmten Zeitabständen bewegt. Die Wäsche bleibt locker und flauschig (bei gewählter Zusatzfunktion Bügellelcht 120 Minuten).

Programmende sobald Anzeigelampe ← Auflockern/Fertig leuchtet.

Programm unterbrechen Wäsche nachlegen oder entnehmen.

Der Trocknungsvorgang kann zum Nachlegen oder Entnehmen für kurze Zeit unterbrochen, muss aber anschließend fortgesetzt und beendet, werden!

1. Tür öffnen, der Trocknungsvorgang wird unterbrochen.
2. Wasche nachlegen oder entnehmen und Tür schließen.
3. Bei Bedarf Programm und Zusatzfunktionen neu wählen
4. Taste Start/Stop wählen. Restzeit wird nach einigen Minuten aktualisiert.

Hinweise zur Wäsche ...

Kennzeichnung von Textilien

Pflegehinweise des Herstellers beachten!

Trocknen mit normaler Temperatur

Trocknen mit niedriger Temperatur → zusätzlich Schontrocknen wählen.

☒ Nicht maschinell trocknen.

Unbedingt Sicherheitshinweise Seite 13 beachten!

Beispielsweise folgende Textilien nicht im Trockner trocknen:

- Luftundurchlässige Textilien (z.B. gummiert).

- Empfindliche Gewebe (Seide, synthelische Gardinen) → Knitterbildung!

- Ölverschmutzte Wäsche.

Tipps zum Trocknen

- Für gleichmäßiges Trocknungsergebnis, Wäsche nach Gewebeart

und Trocknungsprogramm sortieren.

- Sehr kleine Textilien (z.B. Babystrümpfe) immer zusammen mit großem Wäschestück

(z.B. Handtuch) trocknen.

- Reißverschlüsse, Haken und Ösen schließen, Bezüge zuknöpfen, Stoffgürtel,

Schürzenbänder usw. zusammenbinden.

- Pflegeleichte Wäsche nicht übertrocknen → Knittergefahr! Wäsche an der Luft nachtrocknen

lassen.

- Wolle nicht im Trockner trocknen, nur Auffrischen → Seite 7 Programm Wolle Finish.

- Wäsche nach dem Trocknen nicht sofort bügeln, einige Zeit zusammenlegen → Restfeuchte

verteilt sich dann gleichmäßig.

- Das Trocknungsergebnis hängt von der Art des Wasser, das während des Waschens

verwendet wird, ab. → Feiniustierung des Trocknungsergebnisses → Seite 6.

- Gewirkte Textilien (z.B. T-Shirts, Trikotwäsche) laufen beim ersten Trocknen oft ein.

→ Nicht Programm Schranktrocken Extra verwenden.

- Gestärkte Wäsche ist nur bedingt für Trockner geeignet. → Stärke hinterlässt einen Belag,

der die Trocknung beeinträchtigt

- Weichspüler beim Waschen der zu trocknenden Wäsche nach Herstellerangaben dosieren.

- Für vorgetrocknete, mehrlagige Textilien oder einzelne kleine Wäschestücke Zeitprogramm

verwenden. Auch zum Nachtrocknen geeignet.

Umweltschutz / Sparhinweise

- Vor dem Trocknen Wäsche in der Waschmaschine gründlich schleudern. → Höhere

Schleuderdrehzahlen verkürzen die Trocknungszeit und senken den Energieverbrauch, auch

pflegeleichte Wäsche schleudern.

- Maximal empfohlene Füllmenge nutzen, aber nicht überschreiten → Programmübersicht

Seite 7.

- Während des Trocknens Raum gut belüften.

- Lufteinlass nicht zustellen oder zukleben

Tastensignale

Einstellen der Lautstärke für Tastensignale

Auf Aus
stellen
1 x nach
rechts
Schontrocknen
gewählt halte
und 2 x nach rechts
Start/Stop so off
drücken.
bis gewünschte
Laufstärke erreicht ist
Auf Aus
stellen

Verfügbare Werle: 0 (aus), 1 (leise), 2 (mittel), 3 (laut), 4 (sehr laul).

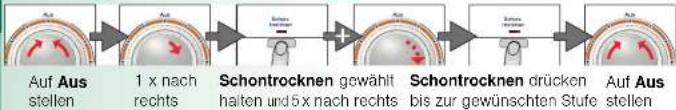

Feinjustierung des Trocknungsergebnisses

Einstellung der Stufen der Trocknungsgrade

L:00, L:01, L:02, L:03 werden der Reihe nach angezeigt Kurzes Signal bei der Änderung von L:03 auf L:00, langes Signal - andere Fälle.

Was Sie unbedingt beachten sollten ...

Ihr Trockner ist besonders energiesparend und zeichnet sich technisch durch einen

Kältekreislauf aus, der ähnlich wie bei einem Kühlschrank, Energie effizient nutzt.

Der Wärmetauscher des Trockners wird beim Trocknen automatisch gereinigt.

Flusensiebe und Filter im Kondenswasserbehälter müssen regelmäßig gereinigt werden.

Trockner nie ohne Flusensiebe und ohne Filter im Kondenswasserbehälter betreiben!

Flusensiebe

Beim Trocknen werden Flusen und Haare aus der Wäsche im Flusensieb aufgefangen.

Verstopfte Flusensiebe können den Wärmeaustausch mindern.

Daher Flusensiebe unbedingt nach jedem Trocknen reinigen. Regelmäßig unter fließendem

Wasser abspülen → Seite 4.

Filter im Kondenswasserbehälter

Filter im Kondenswasserbehälter reinigt das Kondenswasser. Dieses Kondenswasser wird

für die automatische Reinigung benötigt. Der Filter sollte regelmäßig unter fließendem

Wasser gereinigt werden. Entleeren des Kondenswasserbehälters vor der Reingung des

Filters notwendig → Seite 4/9.

Textilien

Keine Textilien trocknen, wenn diese mit Lösungsmittel. Öl. Wachs. Fell oder

Farbe in Berührung kamen: z.B. Haarfestiger, Nagellackentferner, Fleckenentferner.

Waschbenzin etc.

Leeren der Taschen der Textilien.

Keine luftundurchlässigen Textilien trocknen.

Stark flusende Wäschestücke vermeiden.

Wolle nur im Wolleprogramm auffrischen.

Programmübersicht siehe auch Seite 5
Sortieren der Wäsche nach Textil- und Gewebeart. Textillien müssen trocknergeelignet sein.

Nach dem Trocknen: Wäsche ...		bügeln	leicht nachbügeln	nicht bügeln	mangeln
PROGRAMME		TEXTILART UND HINWEISE
**Baumwolle	max. 7 kg	Strapazierfähige Textilien, kochfeste Textilien aus Baumwolle oder Leinen.
**Pflegeleicht	max. 3,5 kg	Bügelfreie Wäsche aus Synthetik- und Mischgewebe, pflegeleichter Baumwolle.
**Mix	max. 3 kg	Gemischte Beladung aus Textilien aus Baumwolle und Synthetik (Mix).
		Zustand der Wäsche zum Bügeln geeignet (Wäsche bügeln, um Knitter zu vermeiden).
Schranktrocken	∅	Für einlagige Wäsche.
*SchranktrockenExtra	∅	Für Wäsche mit dicken, mehrlagigen Anteilen.
Wolle Finish	max. 3 kg	Waschmaschinenfeste Wolle-Textilien, Textilien werden flauschiger, aber nicht getrocknet. Textilien nach Programmende entnehmen und trocknen lassen.
40 mln Schnell	max. 1 kg	Wäsche, die schnell getrocknet werden soll, z.B. aus Synthetik, Baumwolle oder Mischgewebe. Die Werle können in Abhängigkeit von Textilarl, Zusammensetzung der zu trocknenden Wäsche, Restfeuchte des Textils sowie Beladungsmenge gegenüber den angegebenen Werten abweichen.
Sportbekleidung	max. 1,5 kg	Textilien mit Membranbeschichtung, wasserabweisende Textilien. Funktionsbekleidung, Fleccetextilien (Jacken/Hosen mit herausnehmbaren Innenfutter separat trocknen).
Warm 30 mln	max. 3 kg	Alle Textiliarten; Zeitprogramm. Geeignet für vorgetrocknete oder leicht feuchte Wäsche und zum Nachtrocknen mehrlagiger, dicker Wäsche.Trocknen Sie Wolle, Sportschuhe und Kuscheltiere ausschließlich mit dem Woliekorb → Optionales Zubehör, Seite 10.Im Zeitprogramm wird die Restfeuchte der Wäsche nicht automatisch erkannt. Ist die Wäsche nach dem Trocknen noch zu feucht, wiederholen Sie das Programm.

'nur für Programme Baumwolle und Pflegeleicht
Trockenzielle individuellen warbar → Schranktrocken Extra, Schranktrocken und Bugettrocken (ge nach Modeln). Feinjustierung des Trocknungsgrades möglich; mehrlagige Textilien benötigen eine längere Trocknungsdauer als einlagige Kleidungstücke. Empfehlung: getrennt trocknen!
9603/ 9000961589 Constructa-Reff Vertriebs-GmbH

CWK4W361

Constructa-Neff Vertriebs-GmbH Carl-Wery Str. 34 81379 München/Deutschland

Installieren

- Lieferumfang: Trockner, Gebrauchs- und Aufstellanleitung, Wollekorb (je nach Modell).

- Trockner auf Transportschäden prüfen!

- Trockner hat ein hohes Gewicht. Nicht allein anheben!

- Vorsicht vor scharfen Kanten!

- Nicht in frostgefährdetem Raum aufstellen! Gefrierendes Wasser kann zu Schäden führen!

- In Zweifelfällen vom Fachmann anschließen lassen!

- Trockner nicht an hervorstehenden Bauteilen (z.B. Tür) anheben - Bruchgefahr!

Trockner aufstellen

- Netzstecker muss jederzeit erreichbar sein.

- Auf saubere, ebene und feste Aufstellfläche stellen!

- Lufteinlass vorn am Trockner freihalten.

- Umgebung des Trockners sauberhalten.

- Trockner mit Hilfe der Schraubfüße ausrichten.

Wasserwaage verwenden.

- Auf keinen Fall Schraubfüße entfernen!

Trockner nicht aufstellen hinter einer Tür oder einer Schlebetür, die das Öffnen der Tür des Trockners blockieren oder verhindern könnte! Kinder können sich so nicht einsperren und in Lebensgefahr geraten.

Alle Zubehörteile aus

Trommel nehmen.

Trommel muss leer sein!

Sauber und eben
Lufteinlass freihalten

Netzanschluss siehe Sicherheitshinweise → Seite 13.

- Vorschriftsgemäß an Wechselstrom-Schutzkontakt-Steckdose anschließen, im Zweifelsfall Steckdose vom Fachmann überprüfen lassen!

- Netzspannung und Spannungsangabe am Geräteschild (→ Seite 10) müssen

übereinstimmen!

- Anschlusswert und erforderliche Sicherung sind auf dem Geräteschild angegeben.

Frostschutz

Trockner bei Frostgefahr

nicht betreiben!

Vorbereitung

1. Behälter für Kondenswasser entleeren → Seite 4.

2. Programmwähler auf beliebiges Programm stellen

3. Tasle Start/Stop → Kondenswasser wird in den Behälter gepumpt.

4. 5 Min. warten, Behälter für Kondenswasser nochmals leeren.

5. Programmwähler auf Aus stellen.

Transport

- Vorbereitung des Trockners → siehe Frostschutz.

- Trockner aufrecht stehend transportieren.

- Nach Transport Trockner zwei Stunden stehen lassen.

Im Trockner befindet sich Restwasser.

Dieses kann bei Schrägstellung des Trockners auslaufen.

Pflege und Reinigung

Nur im ausgeschalteten Zustand!

Wärmetauscher

Der Wärmelauscher des Trockners wird beim Trocknen automatisch gereinigt, im Anzeigefeld erscheint Clin. Kondenswasserbehälter während des Reinigungsprozesses nicht herausziehen.

Trocknergehäuse, Bedienblende, Lufteinlass

Mit einem weichen, feuchten Lappen abreiben.

Keine scharfen Reinigungs- und Lösungsmittel verwenden.

Waschmittel- und Reinigerreste sofort entfernen.

Filter im Kondenswasserbehälter

Beim Entleeren des Kondenswasserbehälters wird der Filter automatisch gereinigt. Filter trotzdem regelmäßig unter fließendem Wasser reinigen → Vermeiden von hartnäckigen Ablagerungen/Verunreinigungen.

1. Kondenswasserbehälter herausziehen.

2. Filter aus Rastung ziehen.

3. Filter unter fließendem Wasserstrahl oder in der Geschirrspülmaschine reinigen.

4. Filter einsetzen.

5. Kondenswasserbehälter einschieben bis zum Einrasten.

Trockner nur mit eingesetztem Filter betreiben!

Feuchtigkeitsfühler

Der Trockner ist mit Feuchtigkeitsfühlern aus Edelstahl ausgestattet. Feuchtigkeitsfühler messen den Feuchtegrad der Wäsche. Nach längerer Betriebszeit kann sich auf den Feuchtigkeitsfühlern eine feine Kalkschicht bilden.

1. Tür öffnen.

2. Feuchtigkeitsfühler mit einem angefeuchteten Schwamm mit rauher Oberfläche reinigen.

Keine Stahlwolle oder Scheuermittel verwenden!

Technische Daten

Abmessungen (TxBxH) 60 x 60 x 85 cm (Höhe verstellbar)

Gewicht ca. 51 kg

Max. Füllmenge 7 kg

Behälter für Kondenswasser 1.01

Anschluss-Spannung 220 240 V

Anschluss-Leistung max. 800 W

Absicherung 10 A

Umgebungstemperatur 5 35°C

Erzeugnisnummer

Fertigungsummer

Das Geräteschild finden Sie auf der Rückseite des Trockners.

Leistungsaufnahme im ausgeschalteten Zustand 0,10 W

Leistungsaufnahme im Bereit-Zustand (unausgeschalteter Zustand) 1.00 W

Trommellinnenbeleuchtung (je nach Modell). Die Trommel wird nach öffnen oder Schließen der Tür, sowie nach Programmstart belcuchtet und erlischt selbstätig.

Verbrauchswerte

Programm	Schleuderdrehzahl mitder die Wäschesgeschleudert wurde		Dauer** Energieverbrauch**
Baumwolle 7 kg 3,5 kg 7 kg 3,5 kg
Schrankkrocken*	1400 U/min	161 min	93 min	1.33 kWh	0.80 kWh
	1000 U/min	178 min	110 min	1.65 kWh	0.97 kWh
	800 U/min	206 min	127 min	1.82 kWh	1.13 kWh
Bügelkrocken*	1400 U/min	110 min	71 min	0.94 kWh	0.61 kWh
	1000 U/min	137 min	88 min	1.24 kWh	0.80 kWh
	800 U/min	166 min	111 min	1.55 kWh	1.04 kWh
Pflegeleicht		3,5 kg		3,5 kg
Schrankkrocken*	800 U/min	64 min		0.54 kWh
	600 U/min	78 min		0.65 kWh

* Programmeinstellung für Prülenpen nach gültiger EN6 121.
** Die Werte können in Abhängigkeit von Textilart, Zusammensetzung der zu trocknenden Wäsche, Restleuchte des Textils, des eingestellten Trockengrades, der Beladungsmenge sowie den Umgebungsbedingungen gegenüber den angegebenen Werten abweichen.

Effizientestes Programm für Baumwolltextilien

Folgendes "Standard-Baumwollprogramm" (gekennzeichnet durch <—) ist zum Trocknen normal nasser Baumwollwäsche geeigne, und in Bezug auf den kombinierlen Energieverbrauch für das Trocknen nasser Baumwollwäsche am effizienlesten.

Standard-Programme für Baumwolle nach aktueller EU-Verordnung 932/2012

Programm	Beladung	Energieverbrauch	Programmdauer
<☐ Baumwolle Schrankbrocken	7 kg/3,5 kg	1,85 kWh/0,97 kWh	178 min/10 min

Programmeinstellung für Prüfungen und Energieet kettierung gemäß Richtlinie 2010/30/EU

Optionales Zubehör (Über Kundendensi Bestellnummer, je nach Modell)

WZ11410: Verbindungssatz Wasch-Trocken-Säule WT220410 Der Trockner kann platzsparend auf eine geeignete Waschmaschine gleicher Tiefe und Breite gestellt werden. Trockner unbedingt mit diesem Verbindungssatz auf der Waschmaschine befestigen. WZ20430/WTZ11400 mit ausziehbarer Arbeitsplatte.
M2202501 Unterbau M710290 Anstelle der Geräte-Abdeckplatte unbedingt eine Blechabdeckung vom Fachmann montieren lassen.
M720300- Podest M720300 Zum besseren Be- und Entladen. Im Auszug befindlicher Korb kann zum Wäscheltransport genutzt werden.
Der Wollekarb ermöglicht Ihnen das Trocknen vor einzelnen Wolletextilien, Sportschuhen und Kuscheltieren(siehe auch separate Anleitung "Wollekarb").

Normale Geräusche

Beim Trocknen entstehen durch Kompressor und Pumpe ganz normale Geräusche.

Der Kompressor im Trockner verursacht von Zeit zu Zeit ein Brummen. Lautstärke und Tonhöhe können sich dabei in Abhängigkeit der gewählten Programme

und des Trocknungsfortschritts verändern.

Der Kompressor des Trockners wird zweitweise belüftet, dabei entsteht ein surrences Gerausch.

Die automatische Reinigung des Trockners verursacht ein Klicken.

Das Kondenswasser wird mit einer Pumpe in den Kondenswasserbehälter gepumpl, dabei entstehen Pumpgeräusche.

Was tun wenn ...

Kann eine Stärung nicht selbst haben werden (2.6. Ein-/Ausstalten), wenden Sie sich bitte an unseren Kundendienst. Wir finden immer eine passende Lösung, auch um unmäßige Technikerbesuche zu vermeiden. Vertrauen Sie der Kompetenz des Herstellers und stellen somit sicher, dass die Reparatur von geschulten Servietechnikern durchgeführt wird, die mit den Original-Crsatzteilen ausgordet sind. Die Kontakaten für den nachstgelegenen Kundendienst finden Sie hier bzw. im beigenden Kundendensverzeichnis. - D 089 54 020 756 - A 0810 650 533 - CH 0848 840 040 Geben Sie bitte dem Kundendienst die Erzeugnisnummer (E-Nr) und die Fertigungsummer (FD) des Gerätes an Junierhalb des Einnällenslers. Programmwähler auf Aus stellen und Netzleper aus der Steckdose gehen.
Anzigelampe Start/Stop leucht nicht. Notstecker eingestellt? Programm gewählt?
Anzigefeld und Anzigelampen (je nach Modely) entschen und Taste Start/Stop blinkt.	Energiesper Modus aktiviert → separate Anleitung für Energiespar Modus
Anzigelampe ☐ - Behälter leeren und Taste Start/Stop blinken.	Behälter für Kondenswasser entleeren → Seite 4. Bgl. Hiller im Kondenswasserbehälter reinigen → Seite 9. Trockner transportiert? → 2 Stunden wurden und erneut stellen.
Anzigelampe ☐ - Filter und Taste Start/Stop blinken.	Fusionelobe unter Nichendem Wasser reinigen → Seite 4.
Tim Anzigeleid erscheint Cin.	Ken fehler! Automatische Reinigung des Wärmtauschers. Kondenswasserbehälter nicht entleeren.
Trockner startiet nicht.	Taste Start/Stop gewählt? Tür geschlossen? Umgebungstemperatur höher als 5°C? Die optimale Umgebungstemperatur beim Trocken liegt zwischen 5°C und 35°C
Wasser tritt aus. Trockner waagerecht ausrichten.
Tür öffnot sich selbstätig. Tür zudrücken bis höcrar eingerlast.
Knitterbildung. Beladungsmange überschritten?	Kleidungsstücke nach Programmende sofort entnehmen, aufhängen und in Form zichen, nicht angepasstes Programm gewählt → Seite 7
Wasche wird nicht richtig trocken oder ist noch zu feucht.	Warme Wasche führt sich nach Programmende feuchter an als sie tabtächlich ist. Breten Sie die Wasche aus und lassen die Wärme entworsten. Einjusteren Sie das Trockenzeit, dadurch verlängert sich die Trockenzeit, aber die Temporatur erhöht sich nicht. Ihre Wasche wird trocken.
	Wählen Sie ein Programm mit längerer Trockenzeit oder erhöhen Sie das Trockenzeit. Die Temporatur erhöht sich dabei nicht. Wählen Sie ein Zeitprogramm zum Nachtrocken nach feuchter Wasche. Haben Sie die maximale Beladungsmenge des Programms überschritten, kann die Wasche nicht richtig getrocknot werden. Reinigen Sie die Feuchtigkeitsfühler in der Trommel. Eine keine Kalkschicht kann die Sensoren beicenträchtigen und ihre Wasche wird nicht richtig trocken. Trocknung wurde abgebrokech durch Netzusakt, einen vollen Kondenswasser-Behälter oder durch Überschreiten der maximalen Trockenzeit.
Trocknungszeit zu lang.	Flussische unter flücbencom Wasser reinigen → Seite 4. Unzureichende Luftzufuhr → für Luftzirkulation sorgen. Evt. Luftzinsless verspont → Froihalten → Seite 8. Umgebungstemperatur höher als 35°C → Löften. Die optimale Umgebungstemperatur beim Trocken liegt zwischen 5°C und 35°C. Außerhalb dieses Bereiches kann sich die Trocknungszeit erhöhen.
Feuchtigkeit im Raum staltet stark an. Raum ausreichend lübben. Luteinlass verspert? → Freihalten.
Netzausfall. Wasche sofort aus dem Trockner nehmen und auszalten. Warne kann entweichen. Versicht: Tur, Trommel und Wasche können hell sein.
Zollweise zusätzliche Geräusche und Vorafionen.	Kein Fehler! Normale Geräusche → Seite 7.1.
Lauss Brunninger lausch für einige Sekunden.	Kondenswasserbehälter vollständig eingeschenden? → Kondenswasser behälter ganz einschieben. Kein Fehler! Normale Geräusche → Seite 7.1.

Sicherheitshinweise

Notfall	- Solort Netzstecker aus Steckdose ziehen oder Sicherung unterbrechen.
TrocknerNUR...	- in Inngnräumen des Haushalts einsetzen.- zum Trocknen von Textilien verwenden.
Trockner NIE...	- für andere Zwecke als oben beschrieben verwenden.- in der Technik oder den Eigenschaften abändern.
Gefahren	- Kinder und nicht instruerte Personen dürfen den Trockner nicht benulzen.- Kinder nicht mit dem Trockner unbeautsichtigt lassen.- Haustiere vom Trockner fornhalten.- Alle Gegenstände aus Taschen der Textilien entfernen. Besonders auf Feuerzeuge achten → Explosionsgefahr!- Nicht auf Tür lehnen oder setzen → Kippgefahr!
Installation	- Lose Leitungen befestigen → Stolpergefahr!- Trockner bei Frostgefahr nicht betreiben.
Netzanschluss	- Trockner vorschriftsmäßig an Wechselstrom-Schutzkontakt-Steckdose anschließen, da sonst Sicherheit nicht gewährleistet.- Leitungsquerschnitt muss ausreichen.- Nur Fehlerstrom-Schutzschalter mit diesem Zeichen verwenden: [IMAGE]- Netzstecker und Steckdose müssen zusammenpassen.- Keine Vielfachstecker/-kupplungen und/oder Verlängerungsleitungen verwenden.- Netzstecker nicht mit feuchten Händen anfassen → Stromschlaggefahr!- Netzstecker nie an Leitung aus Steckdose ziehen.- Netzleitung nicht beschädigen → Stromschlaggefahr!
Betrieb	- Füllen Sie nur Wäsche in die Trommel ein. Bevor Sie den Trockner einschalten - prüfen Sie den Inhalt!- Trockner nicht verwenden, wenn Wäsche mit Lösungsmittel, Öl, Wachs, Fett oder Farbe in Berührung kam (z.B. Haarfestiger, Nagelackentferner, Fleckenentferner, Waschbenzin etc.) → Feuer-/Explosionsgefahr!- Der Trommeltrockner darf nicht benutzt werden, wenn industrielle Chemikalien für die Reinigung benutzt worden sind.- Gefahr durch Staub (z.B. Kohlenstaub, Mehl): Trockner nicht verwenden → Explosionsgefahr!- Trockner nicht verwenden, wenn Wäsche Schaumstoff/-gummi enthält → Elastisches Material kann zerstört werden und Trockner kann durch mögliche Verformung des Schaumstoffes beschädigt werden.- Den Trockner niemals vor Ende des Trockenzyklus ausschalten, es sei denn, alle Wäschestücke werden rasch entnommen und so ausgebreitet, dass die Wärme adgegeben werden kann.- Leichte Objekte, wie lange Haare, können in den Lufteinlass des Trockners gesaugt werden → Verletzungsgefahr!- Der letzte Abschnitt des Trockenzyklus erfolgt ohne Wärme (Abkühlzyklus), um sicherzustellen, dass die Wäschestücke bei einer Temperatur verbleiben, die nicht zur Beschädigung der Wäschestücke führt.- Trockner nach Programmende ausschalten.- Kondenswasser ist kein Trinkwasser und kann mit Flusen verunreinigt sein!
Defekt	- Trockner bei Defekt oder Verdacht auf Defekt nicht verwenden, Reparatur nur durch Kundendienst.- Trockner mit defekter Netzleitung nicht einsetzen. Defekte Netzleitung nur durch Kundendienst ersetzen lassen, um Gefahren zu vermeiden.
Ersatzteile	- Aus Sicherheitsgründen nur Original-Ersatzteile und -Zubehör verwenden.
Entsorgen	- Netzstecker ziehen, danach Netzleitung am Gerät abschneiden. Bei öffentlicher Entsorgungsstelle entsorgen.- Der Wärmetauscher des Trockners enthält in hermetisch geschlossener Einrichtung enthaltenes fluoriertes Treibhausgas (R134a) → fachgerecht entsorgen. Füllmenge: 0,220 kg. Total GWP: 0,315 tCO2.- Verpackung: Kindern keine Verpackungsteile überlassen → Erstickungsgefahr!- Alle Materialien sind umweltverträglich und wieder verwendbar. Umweilgerecht entsorgen.

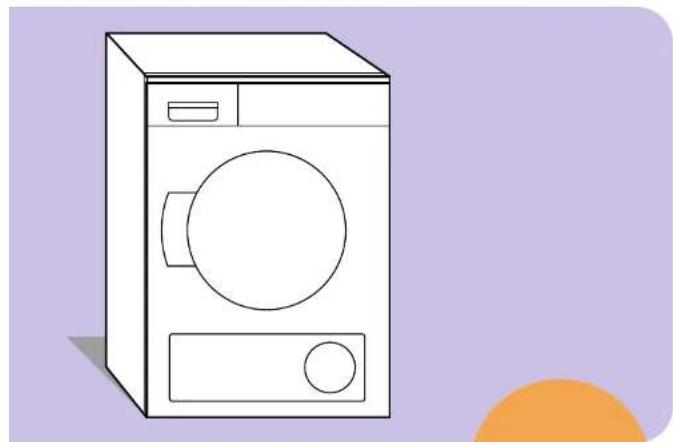

Constructa

energy•

de

Gebrauchs- und Aufstellanleitung

Markenqualität. Auf den Punkt gebracht.

Trockner erst nach dem Lesen dieser Anleitung und separater Anleitung für Energiespar-Modus in Betrieb nehmen!

Sicherheitshinweise auf Seite 13 beachten!
