BEDIENUNGSANLEITUNG Metrawatt M514R Gossen
3-phasiger Prüfadapter für die Prüfgeräte PROFITEST MTECH+ IQ, MXTRA IQ und PRIME
Vor Gebrauch sorgfältig lesen!
Aufbewahren für späteres Nachschlagen!
Important
- Steckereinsatz PRO-SCHUKO für PROFITEST MTECH+ IQ und MXTRA IQ
- 3 x 4 mm Sicherheitsbuchsen für PROFITEST PRIME
RS232-Schnittstelle für Prüfadaptersteuerung und Spannungsversorgung


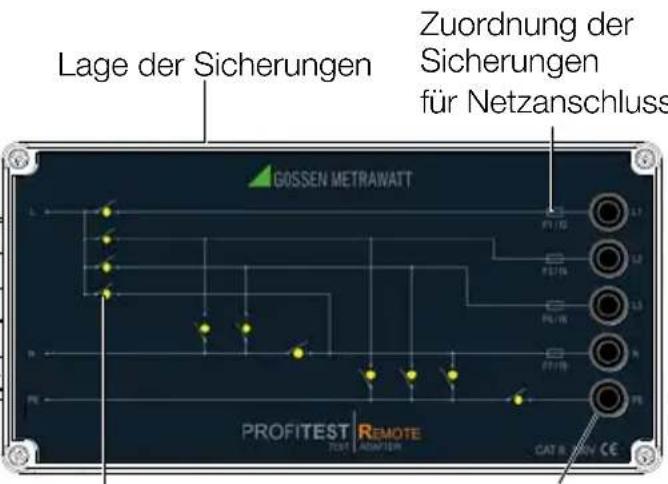

Lage der Sicherungen GOSSEN METRAWATT Zuordnung der Sicherungen für Netzanschluss PROFITEST REMOTE TEST ADAMETER CAT R. DIN CELeiter-LEDs signalisieren den Durchgang der Leitung
5 x 4 mm Sicherheitsbuchsen für Anschluss Netz-/Anlage
Bedeutung der Symbole auf dem Gerät
300 V CAT III maximal zulässige Spannung und Messkategorie zwischen den Anschlüssen und Erde
Warnung vor einer Gefahrenstelle (Achtung, Dokumentation beachten!)
Europäische Konformitätskenn- zeichnung
Das Gerät darf nicht mit dem Hausmüll entsorgt werden. Weitere Informationen zur WEEE-Kennzeichnung finden Sie im Internet bei www.gossenmetrawatt.com unter dem Suchbegriff WEEE.
Lieferumfang
1 Prüfadapter (M514R)
1 RS232-Schnittstellenkabel vom Typ Z3241
1 Bedienungsanleitung
Inhaltsverzeichnis Seite
1 Sicherheitshinweise ....3
2 Anwendung ....5
3 Inbetriebnahme ....6
3.1 Prüfen der LEDs ....6
3.2 Anschließen des Prüfgeräts an den Prüfadapter 6
3.3 Anschließen an die Anlage bzw. an das Netz .6
3.4 Legende und Bedeutung der LEDs .....7
4 Messungen 8
4.1 Messen des Isolationswiderstandes (R ISO) .....8
4.1.1 Messen des Isolationswiderstandes mit PROFITEST MTECH+ IQ bzw. PROFITEST MXTRA IQ 8
4.1.2 Messen des Isolationswiderstandes mit PROFITEST PRIME 9
4.2 Messen der Schleifenimpedanz (ZL-PE) ..... 10
4.2.1 Messen der Schleifenimpedanz mit PROFITEST MTECH+ IQ bzw. PROFITEST MXTRA IQ ..... 10
4.2.2 Messen der Schleifenimpedanz mit PROFITEST PRIME 10
4.3 Messen der Netzimpedanz (ZL-N) .....11
4.3.1 Messen der Netzimpedanz mit PROFITEST MTECH+ IQ und PROFITEST MXTRA IQ .... 11
4.3.2 Messen der Netzimpedanz mit PROFITEST PRIME 12
4.4 Fehlermeldungen am Prüfgerät ....13
5 Technische Kennwerte .....14
6 Wartung ....15
6.1 Wartung Gehäuse 15
6.2 Sicherheitstechnische Kontrollen Prüfung nach DGUV Vorschrift 3 ....15
6.2.1 Prüfen des Schutzleiterwiderstandes .....15
6.2.2 Prüfung des Isolationswiderstandes 15
6.3 Sicherungswechsel 15
6.4 Rücknahme und umweltverträgliche Entsorgung ....16
7 Reparatur- und Ersatzteilservice Kalibrierzentrum und Mietgeräteservice .... 16
8 Produktsupport ....16
1 Sicherheitshinweise
Der Prüfadapter ist entsprechend den folgenden Sicherheitsbestimmungen gebaut und geprüft:
IEC/EN 61010-1/VDE 0411-1, DIN EN 61326-1/VDE 0843-20-1
Nur bei bestimmungsgemäßer Verwendung ist die Sicherheit von Anwender und Prüfadapter gewährleistet.
Die bestimmungsgemäße Verwendung sieht eine Anwendung ausschließlich in Verbindung mit den Prüfgeräten
- PROFITEST MTECH+ IQ, ab FW V03.04.04
– PROFITEST MXTRA IQ, ab FW V03.04.04
- PROFITEST PRIME, ab FW V03.05.00
zur Messung von Schleifen- und Netzimpedanz ZL-PE und ZL-N sowie zur Isolationswiderstandsmessung Riso vor. Alle anderen Anwendungen (z. B. Spannungsmessung oder Verwendung mit anderen Prüfgeräten) sind unzulässig.
Lesen Sie die Bedienungsanleitung vor dem Gebrauch Ihres Prüfgeräts sorgfältig und vollständig. Beachten und befolgen Sie diese in allen Punkten. Machen Sie die Bedienungsanleitung allen Anwendern zugänglich.
Lesen Sie auch die Bedienungsanleitung des jeweiligen Prüfgeräts und hier besonders die Kapitel zur Messung von Isolations-, Schleifen- und Netzinnenwiderständen.
Die Prüfungen dürfen nur durch eine Elektrofachkraft oder unter der Leitung und Aufsicht einer Elektrofachkraft durchgeführt werden. Der Anwender muss durch eine Elektrofachkraft in der Durchführung und Beurteilung der Prüfung unterwiesen sein (siehe auch unser Schulungsangebot unter www.gossenmetrawatt.com).
Beachten Sie folgende Sicherheitsvorkehrungen:
- Das Gerät darf nur an ein Versorgungsnetz (TN oder TT) mit max. 230/400 V ange- schlossen werden, welches den geltenden Sicherheitsbestimmungen (z. B. IEC 60346, VDE 0100) entspricht und mit einem maximalen Nennstrom von 16 A abgesichert ist.
- Der Prüfadapter darf nur zu den im Kapitel Anwendung beschriebenen Prüfungen eingesetzt werden.
- Bei Verwendung einer Prüfsonde mit Spiralkabel: Halten Sie die Prüfspitze der Prüfsonde fest, wenn Sie diese z. B. in eine Buchse gesteckt haben. Bei Zugbelastung der Wendelleitung besteht Verletzungsgefahr durch die zurückschnellende Prüfspitze.
- Isolationswiderstände können nur an spannungsfreien Anlagen gemessen werden.
- Berühren Sie nicht die Prüfspitzen/Sonden des Prüfgeräts!

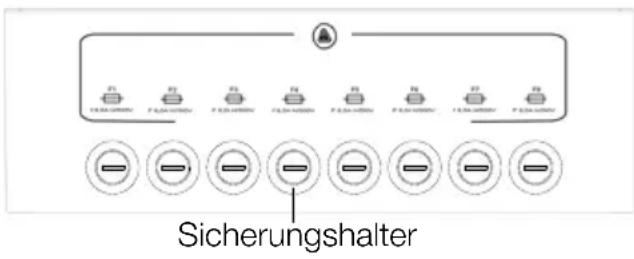

Sicherungswechsel
Alle Sicherungen von Neutral- und Außenleiter des Prüfadapters sind von außen zugänglich, siehe Kapitel 6.3. Wechseln Sie die Sicherungen nur im spannungsfreien Zustand des Geräts, d. h. das Gerät muss von der Netzversorgung getrennt sein und das Gerät darf nicht an einen Messkreis angeschlossen sein. Der Sicherungstyp muss den Angaben in den technischen Daten bzw. dem Aufdruck auf dem Gerät entsprechen, siehe Kapitel 5.
Öffnen des Geräts / Reparatur
Der Prüfadapter darf nur durch autorisierte Fachkräfte geöffnet werden, damit der einwandfreie und sichere Betrieb des Prüfadapters gewährleistet ist und die Garantie erhalten bleibt.
Auch Originalersatzteile dürfen nur durch autorisierte Fachkräfte eingebaut werden. Falls feststellbar ist, dass der Prüfadapter durch nicht autorisiertes Personal geöffnet wurde, werden keinerlei Gewährleistungsansprüche betreffend Personensicherheit, Messgenauigkeit, Konformität mit den geltenden Schutzmaßnahmen oder jegliche Folgeschäden durch den Hersteller gewährt.
Der Prüfadapter darf nicht verwendet werden:
- bei erkennbaren äußeren Beschädigungen, z. B. sofern berührungsgefährliche Teile frei zugänglich sind und bei defekten LEDs
- mit beschädigten Anschluss- und Messleitungen, z. B. bei unterbrochener Isolierung oder geknicktem Kabel
- wenn er nicht mehr einwandfrei funktioniert
- nach schweren Transportbeanspruchungen In diesen Fällen muss der Prüfadapter außer Betrieb genommen und gegen unabsichtliche Wiederinbetriebnahme gesichert werden.
2 Anwendung
Bei Einsatz des Prüfadapters entfällt das lästige Umstecken und somit das Vertauschen der Phasen bei der Messung von RISO, ZL-PE und ZL-N.
Folgende Messungen werden unterstützt:
Folgende Prüfgeräte sind für den Einsatz des Prüfadapters geeignet:
- PROFITEST MTECH+ IQ, ab FW V03.04.04
- PROFITEST MXTRA IQ, ab FW V03.04.04
- PROFITEST PRIME, ab FW V03.05.00
Signalisierung der Leitungsverbindungen
Die LEDs signalisieren den jeweiligen Leitungsdurchgang zwischen der angeschlossenen Anlage und dem angeschlossenen Prüfgeräteeingang:
- LED rot: Schalter geschlossen, Leitungsdurchgang
- LED grün: Schalter bzw. Leitung offen
Das Öffnen und Schließen der Leitungsschalter erfolgt über die Prüfadaptersteuerung des jeweiligen Prüfgeräts.
Messen von Isolationswiderständen RISO in elektrischen Anlagen
Um Fehler in elektrischen Anlagen feststellen zu können, die durch schadhafte Isolation entstanden sind, müssen die Isolationswiderstände zwischen jedem aktiven Leiter und dem Schutzleiter PE gemessen werden.
Beachten Sie zur Vorgehensweise bei der Messung die entsprechenden Kapitel in der Bedienungsanleitung zu Ihrem Prüfgerät.
Hinweis!
Aufgrund der 4-Leitermessung ist eine Ermittlung des Offset-Werts des Prüfadapters nicht erforderlich.
Messen von Schleifen- und Netzimpedanz ZL-PE und ZL-N
Die Schleifenimpedanz ist die Summe aller Widerstände des Verteilungsnetzes und der Leitungen im Endstromkreis.
Um die Wirksamkeit von Fehlerstromschutzeinrichtungen feststellen zu können, muss die Schleifenimpedanz ZL-PE zwischen Außenleiter und Schutzleiter ermittelt werden. Bei der Netzimpedanz ZL-N wird nach dem gleichen Messverfahren gemessen wie bei der Schleifenimpedanz ZL-PE. Die Stromschleife wird hierbei jedoch über den Neutralleiter N gebildet und nicht wie bei der Schleifenimpedanzmessung über den Schutzleiter PE.
Beachten Sie zur Vorgehensweise bei der Messung die entsprechenden Kapitel in der Bedienungsanleitung zu Ihrem Prüfgerät.
Hinweis!
Aufgrund der 4-Leitermessung ist eine Ermittlung des Offset-Werts des Prüfadapters nicht erforderlich.
3 Inbetriebnahme
3.1 Prüfen der LEDs
Bevor Sie mit den Messungen beginnen, sollten Sie die LEDs auf Funktionsfähigkeit prüfen. Hierzu muss der Prüfadapter über die serielle Schnittstelle mit dem Prüfgerät verbunden sein. Verwenden Sie dazu das serielle Schnittstellenkabel (Lieferumfang). Nach Einschalten des Prüfgeräts müssen in allen Schalterstellungen außer RISO, ZL-P und ZL-N alle LEDs grün leuchten.
3.2 Anschließen des Prüfgeräts an den Prüfadapter
Anschluss Messeingänge
Das jeweilige Prüfgerät wird immer 3-polig über den Steckereinsatz PRO-SCHUKO oder die Sicherheitsbuchsen L, N und PE am Prüfadapter angeschlossen.
PROFITEST MTECH+ IQ: Prüfstecker
PROFITEST MXTRA IQ: Prüfstecker
PROFITEST PRIME: Sonden 1(L), 2(N), 3(PE)
Dies gilt auch für 2-polige Messungen, da die entsprechenden Sonden über die Prüfadaptersteuerung vom Prüfgerät aus angesteuert werden, wobei die Messleitungen bzw. Sonden nicht mehr manuell umgesteckt werden müssen.
Anschluss Datenschnittstelle
Für die Steuerung der Leitungsschalter, für die Signalisierung durch Leiter-LEDs und für die Spannungsversorgung muss der Prüfadapter zusätzlich über die serielle Schnittstelle mit dem Prüfgerät verbunden sein.
Verwenden Sie zum Verbinden des Prüfadapters mit dem Prüfgerät ausschließlich das serielle Schnittstellenkabel aus dem Lieferumfang.
3.3 Anschließen an die Anlage bzw. an das Netz
Für alle Prüfungen muss der Prüfadapter an der Anlage angeschlossen sein, siehe Anschlussübersicht Seite 2. Hierzu stehen folgende Adapterkabel zur Verfügung.
| Beschreibung Typ Artikelnummer | |
| Adapterkabel mit CEE-Stecker5-polig 16 A und4 mm Sicherheitste-cker (L1, L2, L3, N, PE),CAT III 300 V,Kabellänge 4,8 m | Connecting-Cable-16 Z570B |
| Adapterkabel mit CEE-Stecker5-polig 32 A und4 mm Sicherheitste-cker (L1, L2, L3, N, PE),CAT III 300 V,Kabellänge 4,8 m | Connecting-Cable-32 Z570C |
| Adapterkabel mit CEE-Stecker5-polig 63 A und4 mm Sicherheitste-cker (L1, L2, L3, N, PE),CAT III 300 V,Kabellänge 4,8 m | Connecting-Cable-63 Z570D |
→Schalten Sie die Anlage spannungsfrei und sichern Sie diese gegen Wiedereinschalten.
Prüfen Sie die Messpunkte auf Spannungsfreiheit, bevor Sie die Messpunkte mit dem Prüfadapter verbinden.
Schließen Sie den Prüfadapter über die Anschlussbuchsen L1, L2, L3, N und PE mit dem entsprechenden Adapterkabel an die Anlage an: Netznennwerte siehe Technische Kennwerte Seite 14.

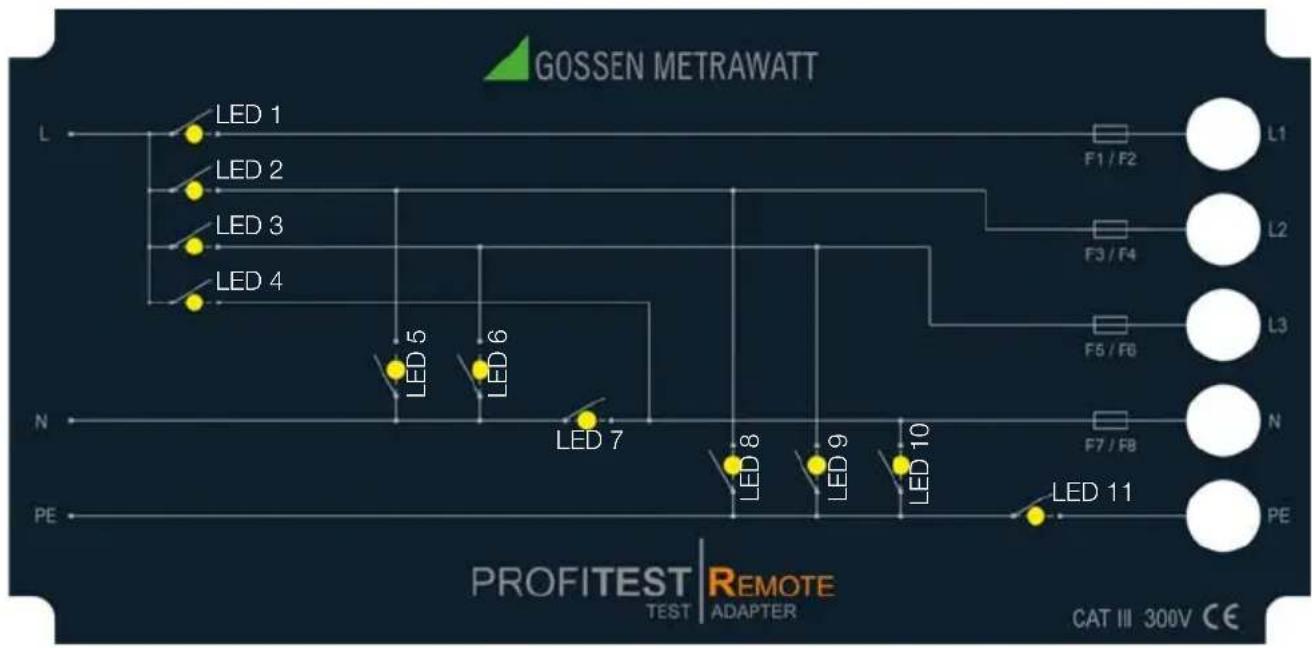

3.4 Legende und Bedeutung der LEDs
LED = leuchtet rot: Schalter geschlossen
LED = leuchtet grün: Schalter offen
LED-Test
In allen Schalterstellungen außer Riso, ZL-P und ZL-N müssen alle LEDs grün leuchten. Wiederholen Sie den LED-Test nach jedem Prüfdurchlauf.
4 Messungen
Der Prüfadapter kann während sämtlicher Messungen an der Anlage bzw. am Netz angeschlossen bleiben unter Beachtung der Spannungsfreiheit bei der Isolationswiderstandsmessung.
Hinweis!
Vor jeder Messung sind die Sicherungen zu kontrollieren. Defekte Sicherungen sind gegen intakte auszutauschen, siehe „Sicherungswechsel“ auf Seite 15.
4.1 Messen des Isolationswiderstandes (RISO)
Achtung!
1-phasiger Netzanschluss
Für einphasigen Netzanschluss müssen Sie die Phase an L1 anschließen.
Achten Sie darauf, dass die Anlage während der gesamten Messung spannungsfrei bleibt.
Achtung!
Isolationswiderstände können nur an spannungsfreien Anlagen gemessen werden.
Achtung!
N- und PE-Leiter müssen durchgängig getrennt sein. Verbraucher sollten nicht angeschlossen sein.
4.1.1 Messen des Isolationswiderstandes mit PROFITEST MTECH+ IQ bzw. PROFITEST MXTRA IQ
Vorbereitung der Messung
Schließen Sie das Prüfgerät mit dem Prüfstecker am Steckereinsatz PRO-SCHUKO an.
Schalten Sie die Anlage spannungsfrei, bevor Sie die Messpunkte mit dem Prüfadapter verbinden.
Schließen Sie die Anlage an die Buchsen L1, L2, L3, N und PE an.
Durchführung der Messung
Achtung!
Die maximale Isolationsprüfspannung darf 500 V nicht überschreiten.
Führen Sie die Messung durch, wie in der Bedienungsanleitung zum jeweiligen Prüfgerät beschrieben:
PROFITEST MTECH+ IQ: Kapitel 5.8 und 11, PROFITEST MXTRA IQ: Kapitel 5.8 und 11,
Übersicht der durchgeschalteten Leitungen
Die rot leuchtenden LEDs auf der Anschlussübersicht signalisieren den jeweils durchgeschalteten (geschlossenen) Leiter.
Durchgangsschaltung für PROFITEST MTECH+ IQ/PROFITEST MXTRA IQ Riso
| Prüffolge R ISO | LED-Anzeigen (rot) | |
| 01/11 N-PE | LED4 + LED11 | |
| 02/11 L1-PE | LED1 + LED11 | |
| 03/11 L2-PE | LED2 + LED11 | |
| 04/11 L3-PE | LED3 + LED11 | |
| 05/11 L+N-PE | LED1 + LED2 + LED3 + LED4 + LED11 | |
| 06/11 L1-N | LED1 + LED10 | |
| 07/11 L2-N | LED2 + LED10 | |
| 08/11 L3-N | LED3 + LED10 | |
| 09/11 L1-L2 | LED1 + LED8 | |
| 10/11 L2-L3 | LED2 + LED9 | |
| 11/11 L1-L3 | LED1 + LED9 | |
4.1.2 Messen des Isolationswiderstandes mit PROFITEST PRIME
Vorbereitung der Messung
→Schließen Sie das Prüfgerät mit den entsprechenden Messsonden an die Buchsen L, N und PE am Prüfadapter an.
→Schalten Sie die Anlage spannungsfrei, bevor Sie die Messpunkte mit dem Prüfadapter verbinden.
Schließen Sie die Anlage an die Buchsen L1, L2, L3, N und PE an.
Durchführung der Messung
Achtung!
Die maximale Isolationsprüfspannung darf 500 V nicht überschreiten.
Führen Sie die Messung durch, wie in der Bedienungsanleitung zum Prüfgerät beschrieben:
PROFITEST PRIME: Kapitel 8.6 und 11.
Für die Messung des Isolationswiderstandes stehen die Messfunktionen Isolationsmessung mit konstanter Spannung und Isolationsmessung mit ansteigender Prüfspannung zur Verfügung
Übersicht der durchgeschalteten Leitungen
Die rot leuchtenden LEDs auf der Anschlussübersicht signalisieren den jeweils durchgeschalteten Leiter.
Durchgangsschaltung für PRIME RISO
| Prüffolge R ISO | LED-Anzeigen (rot) | |
| 01/11 N-PE | LED4 + LED11 | |
| 02/11 L1-PE | LED1 + LED11 | |
| 03/11 L2-PE | LED2 + LED11 | |
| 04/11 L3-PE | LED3 + LED11 | |
| 05/11 L+N-PE | LED1 + LED2 + LED3 + LED4 + LED11 | |
| 06/11 L1-N | LED1 + LED10 | |
| 07/11 L2-N | LED2 + LED10 | |
| 08/11 L3-N | LED3 + LED10 | |
| 09/11 L1-L2 | LED1 + LED8 | |
| 10/11 L2-L3 | LED2 + LED9 | |
| 11/11 L1-L3 | LED1 + LED9 | |
4.2 Messen der Schleifenimpedanz (Z L-PE)
Achtung! 1-phasiger Netzanschluss
Für einphasigen Netzanschluss müssen Sie die Phase an L1 anschließen.
4.2.1 Messen der Schleifenimpedanz mit PROFITEST MTECH+ IQ bzw. PROFITEST MXTRA IQ
Vorbereitung der Messung
Schließen Sie das Prüfgerät mit dem Prüfstecker am Steckereinsatz PRO-SCHUKO an.
Schalten Sie die Anlage spannungsfrei, bevor Sie die Messpunkte mit dem Prüfadapter verbinden.
Schließen Sie die Anlage an die Buchsen L1, L2, L3, N und PE an.
→Schalten Sie die Anlage ein.
Durchführung der Messung
Achtung!
Die maximale Isolationsprüfspannung darf 500 V nicht überschreiten.
Führen Sie die Messung durch, wie in der Bedienungsanleitung zum jeweiligen Prüfgerät beschrieben:
PROFITEST MTECH+ IQ: Kapitel 5.8 und 8 PROFITEST MXTRA IQ: Kapitel 5.8 und 8
Übersicht der durchgeschalteten Leitungen
Die rot leuchtenden LEDs auf der Anschlussübersicht signalisieren den jeweils durchgeschalteten Leiter.
Durchgangsschaltung für ZL-PE
| Prüffolge Z | L-PE | LED-Anzeige (rot) |
| 01/3 L1-PE | LED1 + LED11 | |
| 02/3 L2-PE | LED2 + LED11 | |
| 03/3 L3-PE | LED3 + LED11 |
4.2.2 Messen der Schleifenimpedanz mit PROFITEST PRIME
Vorbereitung der Messung
→Schließen Sie das Prüfgerät mit den entsprechenden Messsonden an die Buchsen L, N und PE am Prüfadapter an.
→Schalten Sie die Anlage spannungsfrei, bevor Sie die Messpunkte mit dem Prüfadapter verbinden.
Schließen Sie die Anlage an die Buchsen L1, L2, L3, N und PE an.
→Schalten Sie die Anlage ein.
Durchführung der Messung
Achtung!
Die maximale Isolationsprüfspannung darf 500 V nicht überschreiten.
Führen Sie die Messung durch, wie in der Bedienungsanleitung zum Prüfgerät beschrieben: PROFITEST PRIME: Kapitel 8.6 und 13.
Die Messung der Schleifenimpedanz erfolgt über die Messvariante ZLOOP AC/DC
Hinweis!
Keine Messung mit PROFITEST PRIME mit folgenden Messvarianten möglich:
Übersicht der durchgeschalteten Leitungen
Die rot leuchtenden LEDs auf der Anschlussübersicht signalisieren den jeweils durchgeschalteten Leiter.
Durchgangsschaltung für ZLOOP AC/DC
| Prüffolge Z | LOOP AC/DC | LED-Anzeige (rot) |
| 01/9 L1-PE | LED1 + LED11 | |
| 02/9 L2-PE | LED2 + LED11 | |
| 03/9 L3-PE | LED3 + LED11 | |
| 04/9 L1-N | LED1 + LED10 | |
| 05/9 L2-N | LED2 + LED10 | |
| 06/9 L3-N | LED3 + LED10 | |
| 07/9 L1-L2 | LED1 + LED8 | |
| 08/9 L2-L3 | LED2 + LED9 | |
| 09/9 L1-L3 | LED1 + LED9 |
4.3 Messen der Netzimpedanz (ZL-N)
Achtung! 1-phasiger Netzanschluss
Für einphasigen Netzanschluss müssen Sie die Phase an L1 anschließen.
4.3.1 Messen der Netzimpedanz mit PROFITEST MTECH+ IQ und PROFITEST MXTRA IQ
Vorbereitung der Messung
Schließen Sie das Prüfgerät mit dem Prüfstecker am Steckereinsatz PRO-SCHUKO an.
Schalten Sie die Anlage spannungsfrei, bevor Sie die Messpunkte mit dem Prüfadapter verbinden.
Schließen Sie die Anlage an die Buchsen L1, L2, L3, N und PE an.
→Schalten Sie die Anlage ein.
Durchführung der Messung
Achtung!
Die maximale Isolationsprüfspannung darf 500 V nicht überschreiten.
Führen Sie die Messung durch, wie in der Bedienungsanleitung zum jeweiligen Prüfgerät beschrieben:
PROFITEST MTECH+ IQ: Kapitel 5.8 und 8
PROFITEST MXTRA IQ: Kapitel 5.8 und 8
Übersicht der durchgeschalteten Leitungen
Die rot leuchtenden LEDs auf der Anschlussübersicht signalisieren den jeweils durchgeschalteten Leiter.
Durchgangsschaltung für ZL-N
| Prüffolge R ISO | LED-Anzeigen (rot) | |
| 01/6 L1-N | LED1 + LED7 | |
| 02/6 L2-N | LED2 + LED7 | |
| 03/6 L3-N | LED3 + LED7 | |
| 04/6 L1-L2 | LED1 + LED5 | |
| 05/6 L2-L3 | LED2 + LED6 | |
| 06/6 L1-L3 | LED1 + LED6 | |
4.3.2 Messen der Netzimpedanz mit PROFITEST PRIME
Vorbereitung der Messung
Schließen Sie das Prüfgerät mit den entsprechenden Messsonden an die Buchsen L, N und PE am Prüfadapter an.
Schalten Sie die Anlage spannungsfrei, bevor Sie die Messpunkte mit dem Prüfadapter verbinden.
Schließen Sie die Anlage an die Buchsen L1, L2, L3, N und PE an.
Durchführung der Messung
Achtung!
Die maximale Isolationsprüfspannung darf 500 V nicht überschreiten.
Führen Sie die Messung durch, wie in der Bedienungsanleitung zum Prüfgerät beschrieben:
PROFITEST PRIME: Kapitel 8.6 und 13.
Die Messung der Netzimpedanz erfolgt über die Messvariante ZLOOP AC/DC.
→Schalten Sie die Anlage ein.
Übersicht der durchgeschalteten Leitungen
Die rot leuchtenden LEDs auf der Anschlussübersicht signalisieren den jeweils durchgeschalteten Leiter.
Durchgangsschaltung für ZLOOP AC/DC
| Prüffolge Z | LOOP AC/DC | LED-Anzeigen (rot) |
| 01/9 L1-PE | LED1 + LED11 | |
| 02/9 L2-PE | LED2 + LED11 | |
| 03/9 L3-PE | LED3 + LED11 | |
| 04/9 L1-N | LED1 + LED10 | |
| 05/9 L2-N | LED2 + LED10 | |
| 06/9 L3-N | LED3 + LED10 | |
| 07/9 L1-L2 | LED1 + LED8 | |
| 08/9 L2-L3 | LED2 + LED9 | |
| 09/9 L1-L3 | LED1 + LED9 |
4.4 Fehlermeldungen am Prüfgerät
| LCD-Pikto-gramme | Prüf-stecker | Mess-adapter | Stellung des Funktionsschalters | Funktion / Bedeutung |
 | X | X | R_ISO | Spannungsfreiheit an den Netzanschlüssen prüfen. Fehlende Spannungsfreiheit führt zu einem Kurzschluss zwischen „L“ und „N“ und somit zum Auslösen der Gerätesicherungen.Abhilfe: Stellen Sie die Spannungsfreiheit vor dem Durchschaften sicher! |
 | X | X | a | Fehlende Schnittstellenverbindung zwischen Prüfgerät und Prüfadapter.Abhilfe: Prüfen Sie die Schnittstellenverbindung und stellen Sie ggf. die Verbindung her. Verwen-den Sie dazu das serielle Schnitt-stellenkabel (Lieferumfang). |
 | X | X | R_ISO | Kontaktproblem oder Sicherung defekt.Abhilfe: Prüfstecker auf richtigen Sitz am Prüfadapter prüfen oder Sicherung im Prüfgerät oder Prüfadapter tauschen. |
5 Technische Kennwerte
Messeingang Steckereinsatz PRO- SCHUKO für PROFITEST MTECH+ IQ und PROFITEST MXTRA IQ, 3 x 4 mm Sicher- heitsbuchsen für PROFITEST PRIME
Netzanschluss 5 x 4 mm-Sicher- heitsbuchsen, (Adapterkabel für CEE 16A, CEE 32A und CEE 63A als Zubehör lieferbar)
Umgebungsbedingungen
| Betriebstemperaturen | +5 ... + 45 °C |
| Lagertemperaturen | -20 ... + 60 °C |
| relative Luftfeuchte | max. 75%, Betauungist auszuschließen |
Höhe über NN max. 2000 m
Stromversorgung
| Hilfsspannung 5 V über RS232-Schnittstelle |
| Stromaufnahme 60 mA (alle Relais abgefallen) |
| 240 mA (2 Relais angezogen) |
| 600 mA (alle Relais angezogen) |
| Leistungsaufnahme 3 W |
Elektrische Sicherheit
| Messkategorie 300 V CAT III | |
| Verschmutzungsgrad 2 | |
| Schutzklasse II nach IEC 61010-1/EN 61010-1/VDE 0411-1 | |
| Schmelzsicherungen F1 bis F8: | |
| 8 x F 8,0A H/500V | |
| Prüfspannung | Die maximale Isola-tionsprüfspannungdarf 500 V nichtüberschreiten. |
Betriebsbedingung Dauerbetrieb
Elektromagnetische Verträglichkeit EMV
| Störaussendung | EN 61326-1:2013Klasse B |
| Störfestigkeit | EN 61326-1:2013EN 61326-2-1:2013 |
Mechanischer Aufbau
| Schutzart | Gehäuse IP 40 nach DIN VDE 0470 Teil 1/EN 60529 |
Tabellenauszug zur Bedeutung des IP-Codes
| IP XY(1. Ziffer X) | Schutz gegen Eindringen von festen Fremdkörpern | IP XY(2. Ziffer Y) | Schutz gegen Eindringen von Wasser |
| 4 | ≥ 1,0 mm | 0 | nicht geschützt |
Abmessungen Gehäuse B x H x T: ca. 27,5 x 10,5 x 12 cm (mit Steckereinsatz PRO-SCHUKO) Gewicht ca. 1,1 kg (Prüfadapter ohne Schnittstellenkabel)
Datenschnittstelle
| Übertragungsparameter | 9600 Baud,1 Stop Bit, NO Parity |
| Übertragungsformat | Alle Befehle werdenals ASCII-Zeichenket-ten gesendet |
6 Wartung
6.1 Wartung Gehäuse
Eine besondere Wartung ist nicht nötig. Achten Sie auf eine saubere und trockene Oberfläche. Verwenden Sie zur Reinigung ein leicht feuchtes Tuch. Vermeiden Sie den Einsatz von Lösungs-, Putz- und Scheuermitteln.
6.2 Sicherheitstechnische Kontrollen Prüfung nach DGUV Vorschrift 3
Führen Sie an Ihrem Prüfadapter regelmäßige sicherheitstechnische Kontrollen durch. Der Prüfadapter ist entsprechend der Norm IEC 61010 und VDE 0413-16 als Prüfgerät der Schutzklassen I und II ausgeführt. Eine Prüfung des Schutzleiters sowie des Isolationswiderstandes wird in den folgenden Unterkapiteln beschrieben.
6.2.1 Prüfen des Schutzleiterwiderstandes
Prüfung des 3-phasigen Anschlusses
Es ist ein Schutzleiterwiderstand RPE von < 2 Ω zulässig. Dies ist durch den Aufbau des Prüfadapters bedingt.
Anschluss bzw. Kontaktierung des Prüfadapters 3-phasig (400 V)
Die Schutzleiterwiderstandsprüfung erfolgt zwischen dem PE-Sicherheitskontakt der Netzanschlussbuchsen und der parallel geschalteten 4 mm PE-Messeingangs-Sicherheitsbuchse.
6.2.2 Prüfung des Isolationswiderstandes
Die Prüfung erfolgt jeweils zwischen den kurzgeschlossenen Kontakten L_123 -N gegen PE bei den Netzanschluss-Sicherheitsbuchsen bzw. L-N gegen PE bei den Messeingängen.
Hier gelten die üblichen Grenzwerte.
6.3 Sicherungswechsel
Alle acht Sicherungen von Neutral- (F7/F8) und Außenleiter (F1 bis F6) sind von außen zugänglich.
Wechseln Sie die Sicherungen nur im spannungsfreien Zustand des Geräts, d. h. das Gerät muss von der Netzversorgung getrennt sein und das Gerät darf nicht an einen Messkreis angeschlossen sein. Der jeweilige Sicherungstyp muss den Angaben in den technischen Daten bzw. dem Aufdruck auf dem Gerät entsprechen.
Entnehmen Sie die defekte Sicherung aus dem Sicherungshalter.
Stecken Sie die neue Sicherung in den Sicherungshalter.
Setzen Sie den Sicherungshalter wieder ein und schrauben Sie ihn fest.
6.4 Rücknahme und umweltverträgliche Entsorgung
Bei dem Gerät handelt es sich um ein Produkt der Kategorie 9 nach ElektroG (Überwachungs- und Kontrollinstrumente). Dieses Gerät fällt unter die WEEE-Richtlinie. Im Übrigen weisen wir darauf hin, dass der aktuelle Stand hierzu im Internet bei www.gossenmetrawatt.com unter dem Suchbegriff WEEE zu finden ist.
Nach WEEE 2012/19/EU und ElektroG kennzeichnen wir unsere Elektro- und Elektronikgeräte mit dem nebenstehenden Symbol nach DIN EN 50419. Diese Geräte dürfen nicht mit dem Hausmüll entsorgt werden. Bezüglich der Altgeräte-Rücknahme wenden Sie sich bitte an unseren Service, Anschrift siehe unten.
7 Reparatur- und Ersatzteilservice Kalibrierzentrum und Mietgeräteservice
Bitte wenden Sie sich im Bedarfsfall an:
GMC-I Service GmbH
Service-Center
Beuthener Straße 41
90471 Nürnberg • Germany
Telefon +49 911 817718-0
Telefax +49 911 817718-253
E-Mail service@gossenmetrawatt.com
www.gmci-service.com
Diese Anschrift gilt nur für Deutschland. Im Ausland stehen unsere jeweiligen Vertretungen oder Niederlassungen zur Verfügung.
8 Produktsupport
Bitte wenden Sie sich im Bedarfsfall an:
GMC-I Messtechnik GmbH
Hotline Produktsupport
Telefon D 0900 1 8602-00
A/CH +49 911 8602-0
Telefax +49 911 8602-709
E-Mail support@gossenmetrawatt.com
© GMC-I Messtechnik GmbH
Erstellt in Deutschland • Änderungen / Irrtümer vorbehalten • Eine PDF-Version finden Sie im Internet
Alle Handelsmarken, eingetragenen Handelsmarken, Logos, Produktbezeichnungen und Firmennamen sind das Eigentum ihrer jeweiligen Besitzer.
GMC-I Messtechnik GmbH
Südwestpark 15
90449 Nürnberg • Germany
Telefon +49 911 8602-111
Telefax +49 911 8602-777
E-Mail info@gossenmetrawatt.com
www.gossenmetrawatt.com
