ThinkServer RD540 - Server LENOVO - Kostenlose Bedienungsanleitung

Produkttyp	Rack-Server (1U)
Modell	ThinkServer RD540
Hersteller	Lenovo
Abmessungen (H x B x T)	43 mm x 430 mm x 693 mm
Gewicht (maximal)	ca. 16 kg
Prozessor	Intel Xeon E5-2600 v2 Serie (bis zu 2 Prozessoren)
Chipsatz	Intel C602
Speicher	DDR3 ECC, bis zu 384 GB (12 Steckplätze)
Festplatten	Bis zu 8 Hot-Swap 2,5-Zoll-SAS/SATA
Stromversorgung	2x Netzteil 550 W oder 750 W (Hot-Swap, redundant)
Erweiterungssteckplätze	2x PCIe 3.0 x8, 1x PCIe 3.0 x4
Netzwerk	2x Gigabit Ethernet (Broadcom BCM5720)
Betriebssystem	Unterstützt Windows Server, Red Hat, SUSE, VMware
Kühlung	6x Lüfter (Hot-Swap)
Fernverwaltung	Lenovo XClarity Controller (IPMI 2.0, KVM über IP)
Anzeige	LED-Statusanzeigen für Strom, Festplatten, Lüfter
Sicherheit	Schloss vordere Abdeckung, TPM 1.2/2.0 optional
Zertifizierungen	CE, FCC Klasse A, UL, VCCI
Lieferumfang	Server, Dokumentations-DVD, Netzkabel, Rack-Montageset
Umgebungsbedingungen	Betrieb: 10°C–35°C, Luftfeuchtigkeit 20–80%

Häufig gestellte Fragen - ThinkServer RD540 LENOVO

Wie installiere ich den ThinkServer RD540 in ein Rack?

Verwenden Sie das beiliegende Rack-Montageset. Befestigen Sie die Schienen am Rack und schieben Sie den Server hinein. Achten Sie auf ausreichende Belüftung und sichere Befestigung mit Schrauben.

Wie kann ich die Frontblende entfernen?

Drücken Sie die Entriegelungsknöpfe an der linken Seite und ziehen Sie die Blende nach vorne ab. Zum Wiedereinsetzen die rechte Seite einrasten lassen und dann die linke Seite andrücken, bis sie einrastet.

Welche Prozessoren werden unterstützt?

Der Server unterstützt Intel Xeon E5-2600 v2 Prozessoren (bis zu 2 Sockel). Kompatible Modelle sind z.B. E5-2620, E5-2650, E5-2697 v2.

Wie tausche ich eine Festplatte aus?

Die Festplatten sind Hot-Swap-fähig. Ziehen Sie den Hebel, um die Platte zu entriegeln, und ziehen Sie sie heraus. Setzen Sie die neue Platte ein und drücken Sie sie bis zum Einrasten.

Wie reinige ich den Server?

Schalten Sie den Server aus und ziehen Sie den Netzstecker. Entfernen Sie Staub mit Druckluft oder einem weichen Tuch. Reinigen Sie die Lüftungsschlitze und Lüfter regelmäßig.

Was ist bei der Entsorgung zu beachten?

Das Gerät unterliegt der WEEE-Richtlinie (2002/96/EC). Geben Sie es nicht in den Hausmüll, sondern an einer Sammelstelle für Elektroschrott ab. Weitere Informationen unter http://www.lenovo.com/environment.

Wie kann ich auf die Fernverwaltung zugreifen?

Nutzen Sie den Lenovo XClarity Controller. Verbinden Sie den Server mit dem Netzwerk und greifen Sie über die IP-Adresse des Controllers (z.B. über einen Webbrowser) zu. Standard-Login: USERID / PASSW0RD.

Welche Netzteile sind kompatibel?

Es werden Hot-Swap-Netzteile mit 550 W oder 750 W verwendet. Beide sind redundant und für den Dauerbetrieb ausgelegt. Ersatzteile erhalten Sie bei Lenovo.

Kann ich den Arbeitsspeicher aufrüsten?

Ja, der Server hat 12 DDR3-DIMM-Steckplätze. Verwenden Sie ECC-RAM mit 1600/1866 MHz. Maximale Kapazität ist 384 GB (32 GB RDIMMs). Achten Sie auf die Einbaureihenfolge gemäß Handbuch.

Wie stelle ich die Sicherheit des Servers ein?

Aktivieren Sie das BIOS-Passwort, verwenden Sie TPM (optional) für sichere Schlüssel. Schließen Sie die Frontblende mit einem Vorhängeschloss ab. Fernverwaltung über verschlüsselte Verbindungen (HTTPS/SSH).

BEDIENUNGSANLEITUNG ThinkServer RD540 LENOVO

VorVerwendungdesProduktssolltenSieunbedingtdiemehrsprachigenSicherheitsanweisungenaufder Dokumentations-DVDlesen, dieimLieferumfangdesProduktsenthaltenist.

Removingandreinstallingthefrontbezel

Attention: Donobperyouservepattempanyepaibeforereadingandunderstandinghe"Safetyinformation" onpageiiiand"Guidelines"onpage83.

Thistopicprovidesinstructionsonhowtoremoveandreinstallthefrontbezel.

Figure34.Removingthefrontbezel

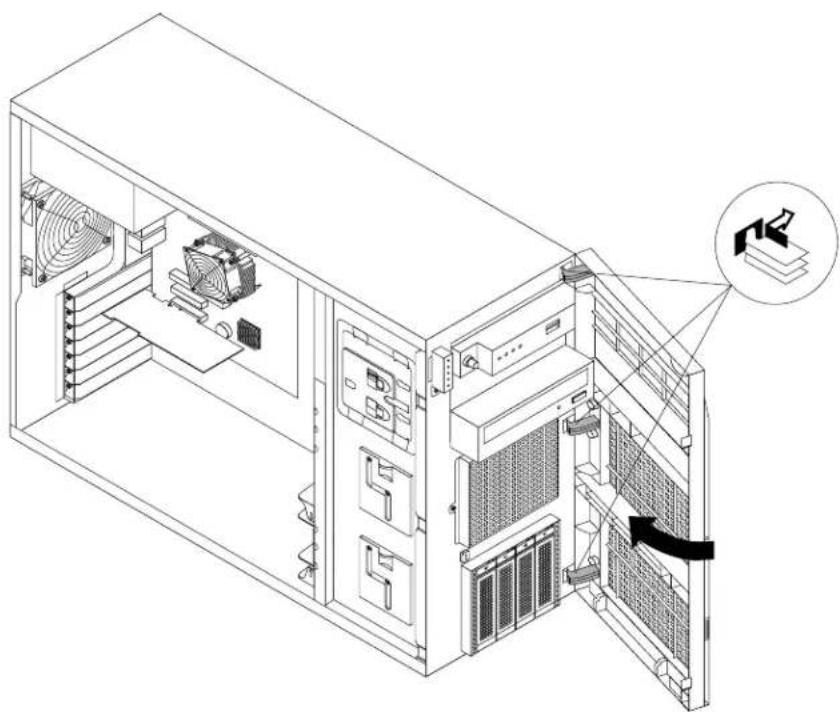

1. Toreinstallthefrontbezel, aligntheotherthreeplasticabsontherightsideofthefrontbezelwith thecorrespondingholesinthechassis, thenpivotthefrontbezelinwarduntilitsnapsintoposition ontheleftside.

Figure35.Installingthefrontbezel

DieWEEE-KennzeichnunggiltnurinLändernderEuropäischenUnionundinNorwegen.Gerätewerden gemäßderRichtlinie2002/96/ECderEuropäischenUnionüberElektro-undElektronikaltgeräte(WEEE) gekennzeichnet.DieRichtlinieregeltdieRückgabeundWiederverwertungvonAltgeräteninnerhalbder EuropäischenUnion.MitdieserKennzeichnungverseheneAltgerätedürfengemäßdieserRichtlinie nichtweggeworfenwerden,sondernmüssenzurückgegebenwerden.AnwendervonElektro- und ElektronikgerätenmitderWEEE-KennzeichnungdürfendiesegemäßAnnexIVderWEEE-Richtlinienach ihremGebrauchnichtalsallgemeinenHausmüllentsorgen.StattdessenmüssendieseGeräteimverfügbaren SammelsystemzurückgegebenwerdenunddamiteinemRecycling-oderWiederherstellungsprozess zugeführtwerden,beidemmöglicheAuswirkungenderGeräteaufdieUmweltunddenmenschlichen OrganismusaufgrundgefährlicherSubstanzenminimiertwerden.WeiterelInformationenzurEntsorgung von Elektro-undElektronikaltgerätenfindenSieunterderAdresse:http://www.lenovo.com/lenovo/environment.

DasProduktistnichtfürdenEinsatzanBildschirmarbeitsplätzenimSinne§2der Bildschirmarbeitsverordnunggeeignet.

Electronicemissionnotices

DeutschsprachigerEUHinweis:

HinweisfürGerätederKlasseAEU-RichtliniezurElektromagnetischenVerträglichkeit

DiesesProduktentsprichtdenSchutzanforderungenderEU-Richtlinie2004/108/EG(früher89/336/EWG)zur AngleichungderRechtsvorschriftenüberdieelektromagnetischeVerträglichkeitindenEU-Mitgliedsstaaten undhältdieGrenzwertederEN55022KlasseAein.

Umdiesessicherzustellen, sind die Gerätewieinden Handbüchern beschrieben zu installieren und zu betreiben. Des Weiterendürfenauchnurvonder Lenovo empfohlene Kabelangeschlossen werden. Lenovo übernimmt keine Verantwortung für die Einhaltung der Schutzanforderungen, wenn das Produkt ohne Zustimmung der Lenovover ä ndert bzw. wenn Erweiterungskomponentenvon Fremdherstellernohne Empfehlung der Lenovogesteckt/ eingebaut werden.

Deutschland:

EinhaltungdesGesetzesüberdieelektromagnetischeVerträglichkeitvonBetriebsmittein

DiesesProduktentsprichtdem „GesetzüberdieelektromagnetischeVerträglichkeitvonBetriebsmitteln“ EMVG(früher„GesetzüberdieelektromagnetischeVerträglichkeitvonGeräten“). DiesistdieUmsetzungder EU-Richtlinie2004/108/EG(früher89/336/EWG)inderBundesrepublikDeutschland.

ZulassungsbescheinigunglautdemDeutschenGesetzüberdieelektromagnetischeVerträglichkeit vonBetriebsmitteln,EMVGvom20.Juli2007(früherGesetzüberdieelektromagnetische VerträglichkeitvonGeräten),bzw.derEMVEGRichtlinie2004/108/EC(früher89/336/EWG),für GerätederKlasseA.

DiesesGerätistberechtigt, in Übereinstimmungmitdem Deutschen EMVGdas EG-Konformitätszeichen -CE-zuführen. Verantwortlichfür die Konformitätserklärung nach Paragraf 5 des EMVGistdie Lenovo (Deutschland) GmbH, Gropiusplatz 10, D-70563 Stuttgart.

InformationeninHinsichtEMVGParagraf4Abs.(1)4:

DasGeräterfülltdieSchutzanforderungennachEN55024undEN55022KlasseA.

NachderEN55022: „DiesisteineEinrichtungderKlasseA. DieseEinrichtungkannimWohnbereich Funkstörungenverursachen; indiesemFallkannvomBetreiberverlangtwerden, angemesseneMaßnahmen durchzuführenunddafüraufzukommen.“

NachdemEMVG:„GerätedürfenanOrten, fürdiesienichtausreichendentstörtsind, nurmitbesonderer Genehmigung des Bundesministersfür Postund Telekommunikation oder des Bundesamtesfür Postund Telekommunikation betrieben werden. Die Genehmigung wirderteilt, wenn keine elektromagnetischen Störungenzuerwartensind.“(AuszugausdemEMVG, Paragraph3, Abs. 4). Dieses Genehmigungsverfahren ist nach Paragraph9 EMVGin Verbindung mit der entsprechenden Kostenverordnung (Amtsblatt14/93) kostenpflichtig.

Anmerkung: Umdie Einhaltung des EMVGsicherzustellensinddie Geräte, wieinden Handbüchern angegeben, zu installieren und zubetreiben.

AustraliaandNewZealandClassAstatement
