BEDIENUNGSANLEITUNG Edition 70 Trockner 2 GRUNDIG

1. Bitte lesen Sie diese Bedienungsanleitung zuerst! 4

2. Wichtige hinweise zur sicherheit und zum umweltschutz 5

2.1 Allgemeine Sicherheitshinweise ....5
2.1 1. Elektrische Sicherheit...6
2.1 2. Produktsicherheit......7
2.2. Aufstellung auf der Waschmaschine....10
2.3 Bestimmungsgemäßer Gebrauch....11
2.4. Sicherheit von Kindern ....11
2.5 Übereinstimmung mit der WEEE-Richtlinie und Entsorgung von Altgeräten....12
2.6 Einhaltung von RoHS-Vorgaben: 12
2.7 Hinweise zur Verpackung .12
2.8 Technische Daten......13

3.Ihr Trockner 14

3.1 Übersicht....14
3.2 Lieferumfang......15
4.Installation 16
4.1 Der richtige Aufstellungsort....16
4.2 Transportsicherungen entfernen.... 17
4.3 Untertischinstallation .....17
4.4 Wasserablauf anschließen 17
4.5 Füße einstellen....18
4.6 Elektrischer Anschluss.....18
4.7 Trockner transportieren ... 19
4.8 Hinweise zu Geräuschen ..19
4.9 Auswechseln der Beleuchtung....19

5.Vorbereitung 20

5.1 Trockner-geeignete Textilien....20
5.2 Nicht Trockner-geeignete Textilien....20
5.3 Textilien zum Trocknen vorbereiten....20
5.4 Hinweise zum Energiesparen....20

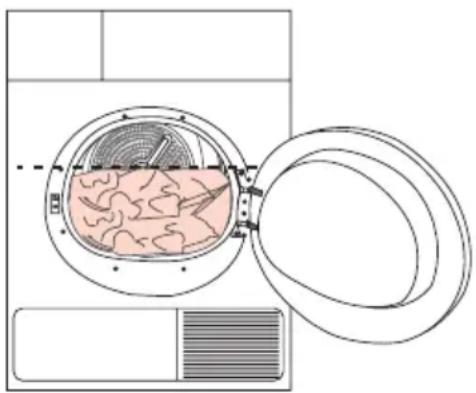

5.5 Die richtige Wäschemenge 21

1. Produkt bedienen 22

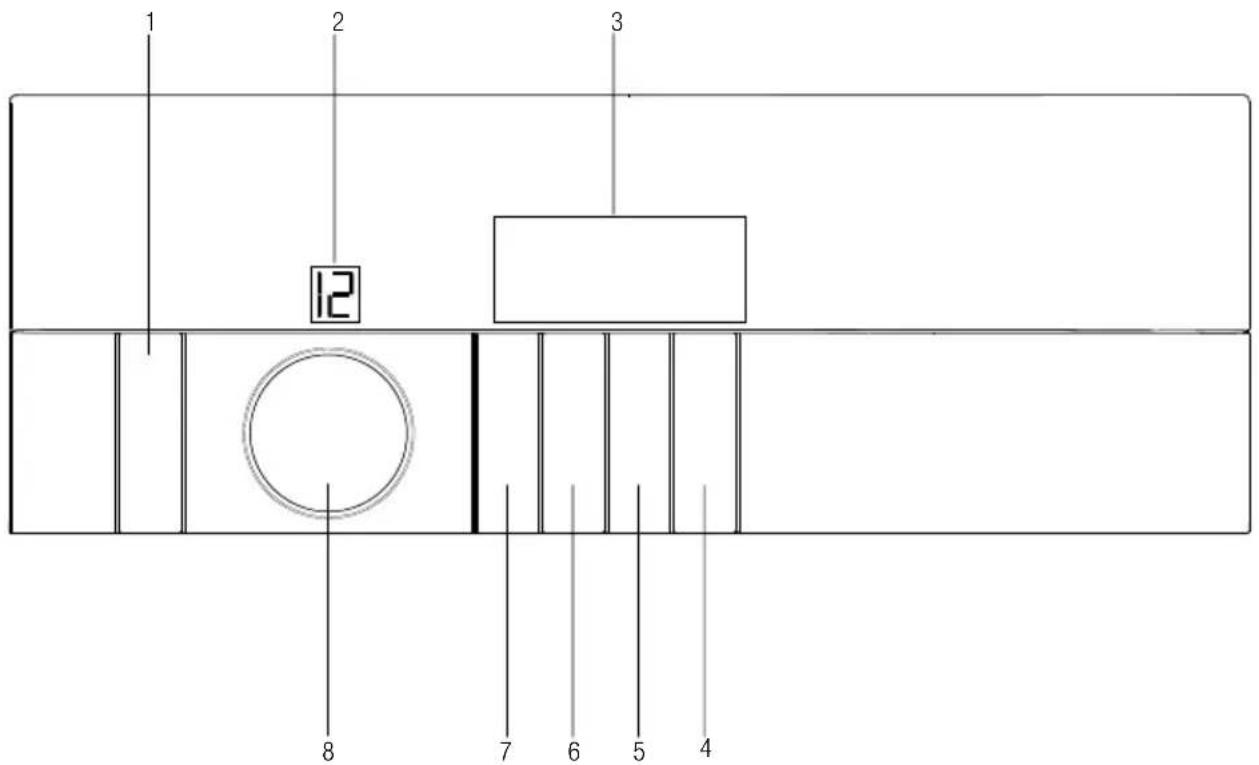

6.1 Bedienfeld ......22

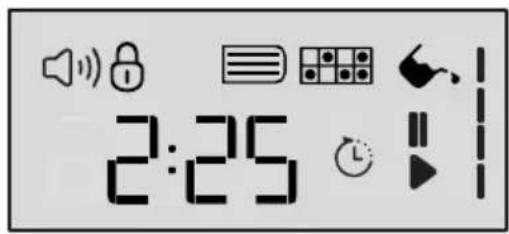

6.2 Bildschirmsymbole ...... 22
6.3 Trockner vorbereiten ..... 23
6.4 Programmauswahl ...... 23
6.5 Hauptprogramme......24
6.6 Zusätzliche Programme .. 24
6.7 Programmauswahl- und Verbrauchstabelle .....26
6.8 Hilfsfunktionen......27
6.9 Warnsymbole ......27
6.10 Starten des Programms .29
6.11 Kindersicherung......29
6.12 Programms nach dem .... 29
6.13 Programmabbruch......31
6.14 Programmende 31

1. Wartung und Reinigung 32

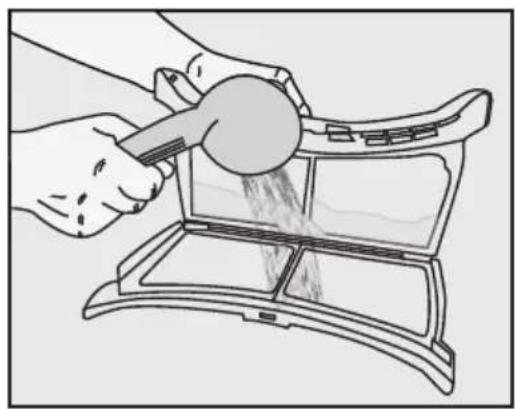

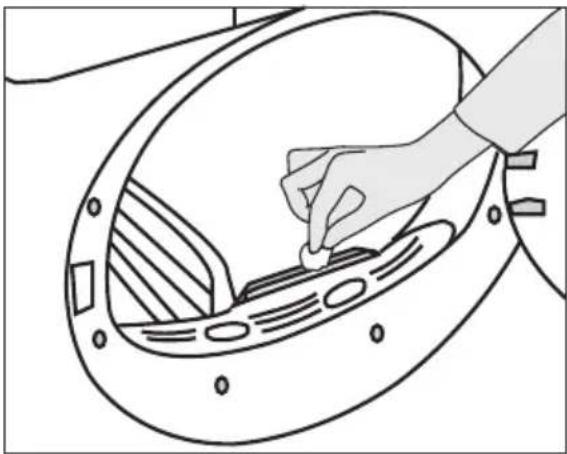

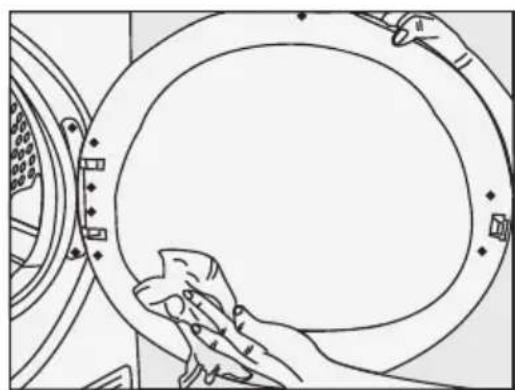

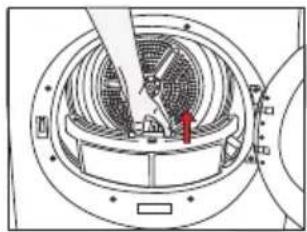

7.1 Fusselfilter/Innenseite der Gerätetür reinigen ....32
7.2 Sensor reinigen 33

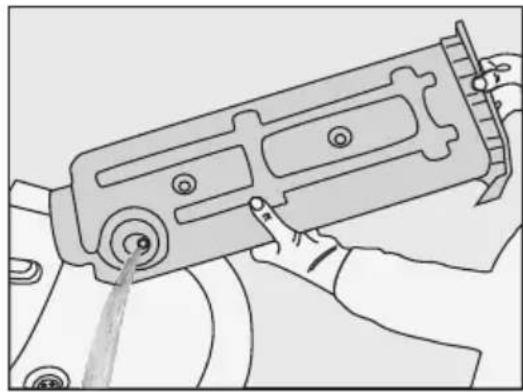

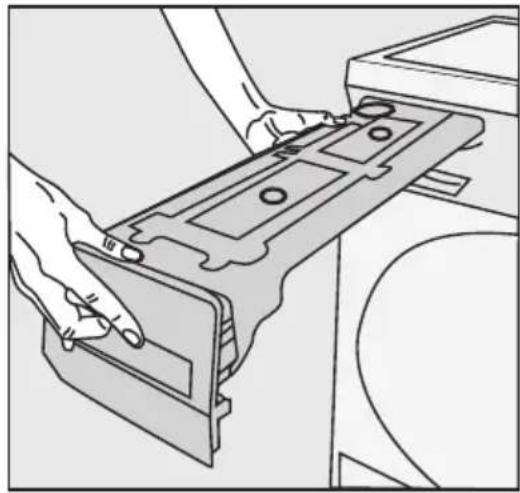

7.3 Wassertank leeren ..... 33

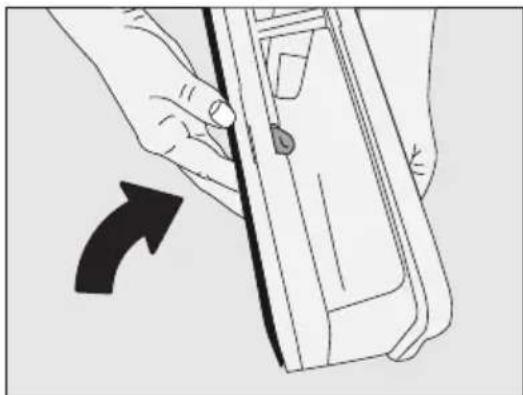

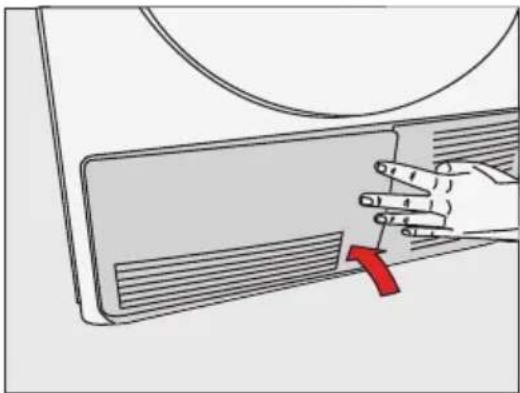

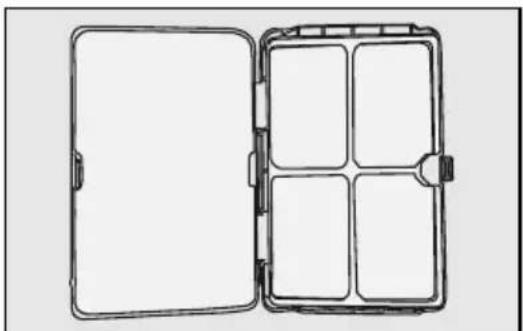

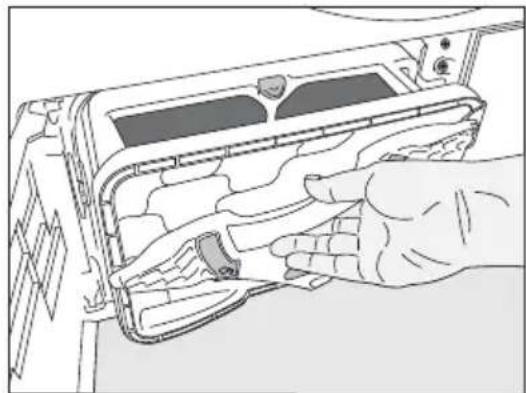

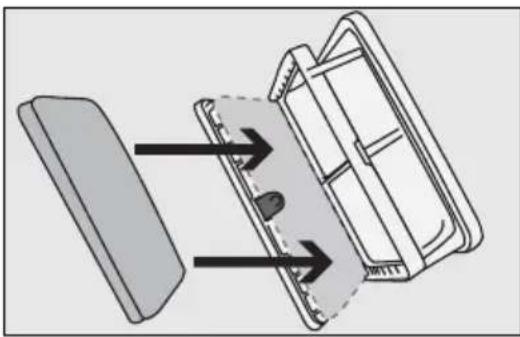

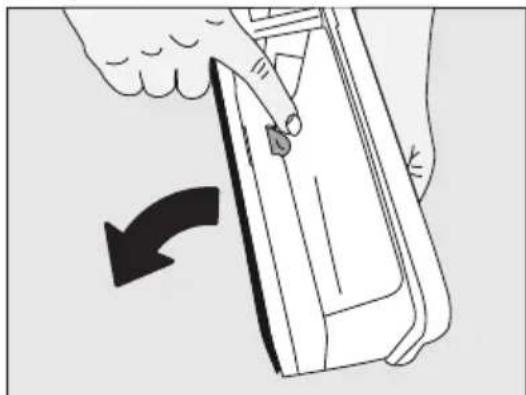

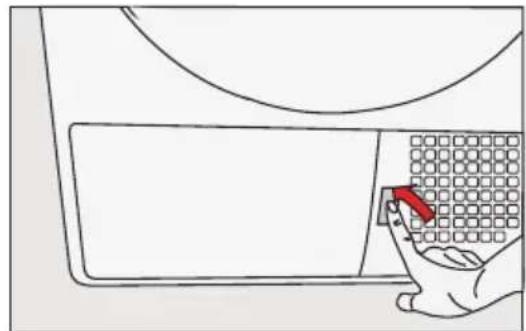

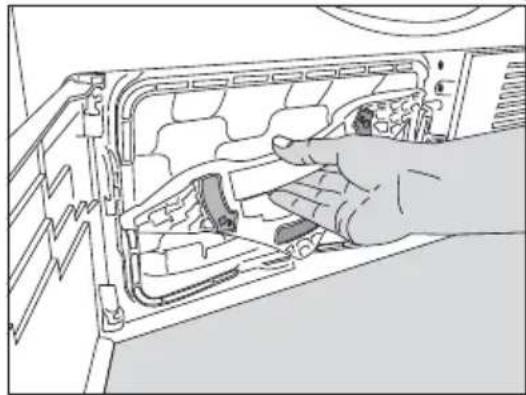

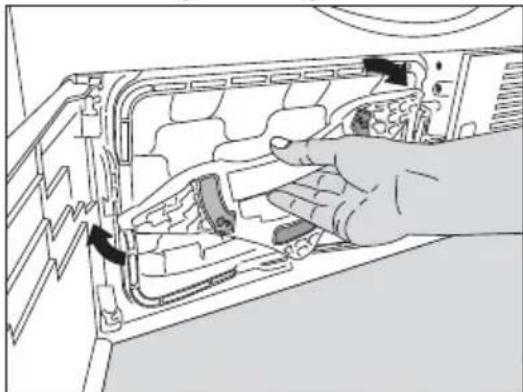

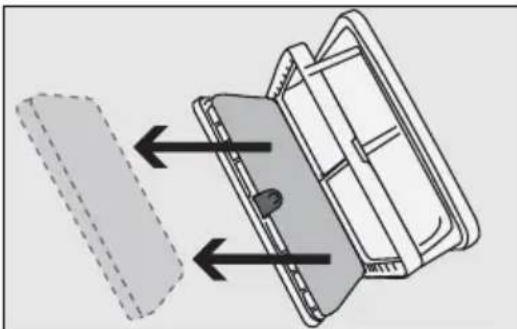

7.4 Filterschublade reinigen...34
7.5 Verdampfer reinigen .....36

1. Problembehandlung 37

1. Bitte zuerst diese Bedienungsanleitung lesen!

Sehr geehrte Kundin, sehr geehrter Kunde,

Danke für die Wahl eines Grundig-Produktes. Wir hoffen, dass dieses Produkt, das mit hochwertiger und hochmoderner Technologie hergestellt wurde, beste Ergebnisse erzielt. Daher bitte die gesamte Bedienungsanleitung und alle beiliegenden Dokumente aufmerksam durchlesen und zum zukünftigen Nachschlagen aufbewahren.

Bei Weitergabe des Produktes auch die Bedienungsanleitung mit aushändigen. Alle Warnungen und Informationen in der Bedienungsanleitung einhalten.

Bitte beachten, dass diese Bedienungsanleitung für unterschiedliche Modelle geschrieben wurde. Unterschiede zwischen den verschiedenen Modellen werden natürlich in der Anleitung erwähnt.

Lesen Sie bitte die Bedienungsanleitung

Die Symbole

In der Bedienungsanleitung verwenden wir folgende Symbole:

Wichtige Informationen oder nützliche Tipps zum Gebrauch.

Warnung vor gefährlichen Situationen, die eine Gefahr für Leben und Besitz darstellen können.

Warnung vor Stromschlägen.

Warnungen vor heißen Flächen.

Warnungen vor Brandgefahr.

Verpackungsmaterialien des Produktes werden unter Einhaltung unserer nationalen Umweltrichtlinien aus recyclingfähigen Materialien gefertigt.

Verpackungsmaterialien nicht gemeinsam mit dem Haus- oder anderem Müll entsorgen. Zu den von örtlichen Autoritäten zugewiesenen Sammelstellen für Verpackungsmaterialien bringen.

2. Wichtige hinweise zur sicherheit und zum umweltschutz

In diesem Abschnitt finden Sie wichtige Sicherheitshinweise, die Sie vor Verletzungen und Sachschäden bewahren. Bei Nichtbeachtung dieser Anweisungen erlischt die Garantie.

2.1 Allgemeine Sicherheitshinweise

• Der Trockner kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen oder geistigen Fähigkeiten oder einem Mangel an Wissen und Erfahrung genutzt werden, sofern sie beaufsichtigt werden oder in der sicheren Nutzung des Gerätes unterwiesen wurden und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung dürfen nicht von Kindern durchgeführt werden, sofern sie nicht beaufsichtig werden.
• Kinder von weniger als 3 Jahren sollten ferngehalten werden, es sei denn diese werden kontinuierlich überwacht.
• Die einstellbaren Füße dürfen nicht entfernt werden. Der Abstand zwischen Trockner und Untergrund darf nicht durch Materialien, wie Teppich, Holz oder Klebeband, verringert werden. Dies kann zu Problemen mit Ihrem Trockner führen.
• Lassen Sie Reparaturen grundsätzlich nur durch den autorisierten kundendienst ausführen. Der Hersteller haftet nicht bei Schäden, die durch das Einwirken nicht autorisierter Personen verursacht werden.
• Achten Sie unbedingt darauf, dass beim Reinigen des Trockners kein Wasser darauf gelangt! Es besteht Stromschlaggefahr!

2.1.1 Elektrische Sicherheit

Anweisungen zur elektrischen Sicherheit müssen beim elektrischen Anschluss während der Installation eingehalten werden.

Das Gerät darf nicht über eine externe Schaltvorrichtung wie z.B. eine Zeischaltuhr versorgt werden oder mit einem Schaltkreis verbunden sein, der regelmäßig durch eine Einrichtung ein- und ausgeschaltet wird.

• Schließen Sie den Trockner an eine geerdete, mit einer passenden Sicherung abgesicherte Steckdose an – orientieren Sie sich dabei an dem am Typenschild angegebenen Wert. Lassen Sie das Gerät grundsätzlich von einem qualifizierten Elektriker erden. Unser Unternehmen haftet nicht bei Schäden, die durch nicht ordnungsgemäße Erdung des Trockners entstehen.
• Betriebsspannung und erforderliche Sicherung sind am Typenschild angegeben.
  • Die am Typenschild angegebene Spannung muss mit der Spannung Ihrer lokalen Stromversorgung übereinstimmen.
• Ziehen Sie den Netzstecker, wenn Sie den Trockner nicht benutzen.
• Trennen Sie den Trockner während Installations-, Wartungs-, Reinigungs- und Reparaturarbeiten von der Stromversorgung.
• Berühren Sie den Stecker nicht mit feuchten oder gar nassen Händen! Ziehen Sie den Netzstecker niemals am Kabel aus der Steckdose: Fassen Sie grundsätzlich den Stecker selbst.
• Nutzen Sie keine Verlängerungskabel, Mehrfachsteckdosen oder Adapter zum Anschluss des Trockners an die Stromversorgung; es besteht eine gewisse Stromschlaggefahr.

- Der Netzstecker muss nach der Aufstellung frei zugänglich bleiben.

Beschädigte Netzkabel müssen unter Benachrichtigung des autorisierten Kundendienstes ausgewechselt werden.

Der Trockner darf vor Abschluss der Reparatur durch den autorisierten Kundendienst keinesfalls betrieben werden! Es besteht Stromschlaggefahr!

2.1.2 Produktsicherheit

Was in puncto Brandgefahr zu beachten ist: Die nachstehend aufgeführten Wäschestücke und Artikel dürfen zur Vermeidung von Brandgefahr nicht im Trockner getrocknet werden.

• Ungewaschene Textilien.
• Textilien, die mit Öl, Azeton, Alkohol, Benzin, Kerosin, Fleckentferner, Terpentin, Paraffin und Paraffinentferner verunreinigt wurden, müssen zunächst mit reichlich Reinigungsmittel in heißem Wasser gewaschen werden, bevor sie im Trockner getrocknet werden dürfen.
• Aus diesem Grund müssen Textilien mit den oben aufgeführten

Flecken gründlich gereinigt werden; verwenden Sie dazu eine geeignete Menge Waschmittel und wählen eine hohe Waschtemperatur.

Die nachstehend aufgeführten Wäschestücke und Artikel dürfen zur Vermeidung von Brandgefahr nicht im Trockner getrocknet werden:

• Artikel wie Schaumgummi (Latexschaum), Duschhauben, wasserdichte Textilien, gummierte Textilien sowie Kleidungsstücke oder Kissen mit Schaumstoffeinlagen.
• Mit Chemikalien gereinigte Textilien.

Gegenstände, wie Feuerzeuge, Streichhölzer, Münzen, Metallteile, Nadeln etc., können die Trommel beschädigen und Funktionsstörungen verursachen.

Prüfen Sie die gesamte Wäsche daher, bevor Sie sie in Ihren Trockner geben.

Stoppen Sie Ihren Trockner niemals vor

Programmende. Falls dies unbedingt erforderlich sein sollte, nehmen Sie sämtliche Wäsche möglichst schnell heraus und breiten diese aus, damit sich die Hitze schnell verflüchtigt.

Unangemessen gewaschene Kleidung kann sich selbst entzünden; sogar nach Abschluss der Trocknung.

- Damit keine Gefährdungen durch den Rückfluss von Verbrennungsgasen einschließlich offenen Flammen in den Raum entstehen, muss für eine angemessene Belüftung gesorgt werden.

Unterwäsche mit Metalleinlagen (z. B. BHs) sollte nicht im Wäschetrockner getrocknet werden. Der Trockner kann beschädigt werden, falls sich Metalleinlagen im laufenden Betrieb lösen.

Verwenden Sie Weichmacher vergleichbare Produkte grundsätzlich streng nach Anleitung des Herstellers.

Reinigen Sie den Fusselfilter vor oder nach jedem Einsatz. Benutzen Sie den Trockner niemals ohne eingesetzten Fusselfilter.

• Versuchen Sie niemals, den Trockner selbst zu reparieren! Verzichten Sie auf eigenmächtige Reparaturen und den Austausch von Teilen, auch wenn Sie sich dazu in der Lage fühlen. Führen Sie solche Tätigkeiten nur dann aus, wenn diese ausdrücklich in der Bedienungs- oder Wartungsanleitung empfohlen werden. Andernfalls bringen Sie Ihr Leben und das Leben anderer Personen in Gefahr.
• Am Aufstellungsort des Trockners darf sich keine verschließbare, Schiebe- oder Klapptür befinden, die das Öffnen der Gerätetür blockieren kann.
• Installieren Sie den Trockner an für den Heimgebrauch geeigneten Orten. (Badezimmer, geschlossener Balkon, Garage etc.)
• Achten Sie darauf, dass keine Haustiere in den Trockner steigen können. Überprüfen Sie das Innere des Trockners vor der Inbetriebnahme.
• Stützen Sie sich nicht auf der geöffneten Gerätetür ab; andernfalls kann der Trockner umkippen.
• Rund um den Trommeltrockner dürfen sich keinen Fusseln ansammeln.

2.2 Aufstellung auf der Waschmaschine

• Wenn das Gerät auf einer Waschmaschine aufgestellt werden soll, benötigen Sie ein Verbindungssatz.
• Das Gesamtgewicht der Waschmaschine-Trockner-Kombination kann – bei voller Beladung – durchaus 180 kg erreichen. Stellen Sie die Geräte daher unbedingt auf einem soliden Boden auf, der die Last problemlos tragen kann!

Es kann keine Waschmaschine auf dem Trockner aufgestellt werden. Beachten Sie während der Installation auf Ihrer Waschmaschine die obigen Warnungen.

Installationstabelle für Waschmaschine und Trockner
Trocknertiefe	Waschmaschinentiefe
	62 cm	60 cm	54 cm	50 cm	49 cm	45 cm	40 cm
54 cm	Installation möglich					Installation möglich	Installation nicht möglich
60 cm	Installation möglich					Installation nicht möglich

2.3 Bestimmungsgemäßer Gebrauch

• Der Trockner wurde für den reinen Hausgebrauch entwickelt. Es ist nicht für kommerzielle Zwecke ausgelegt und darf nicht für andere als seinen vorgesehenen Zweck verwendet werden.
• Trocknen Sie nur Textilien im Wäschetrockner, die ausdrücklich als Trockner-geeignet gekennzeichnet sind.
• Der Hersteller lehnt jegliche Haftung bei unsachgemäßem Gebrauch und Transport ab.
• Die Einsatzzeit Ihres Trockners beträgt 10 Jahre. In diesem Zeitraum erhalten Sie Original-Ersatzteile, damit Ihr Trockner seine Funktion stets optimal erfüllen kann.

2.4 Sicherheit von Kindern

• Verpackungsmaterialien können eine Gefahr für Kinder darstellen. Halten Sie Verpackungsmaterialien von Kindern fern.
• Elektrogeräte können eine Gefahr für Kinder darstellen. Halten Sie Kinder im laufenden Betrieb vom Gerät fern. Lassen Sie Kinder nicht mit dem Trockner spielen. Verwenden Sie die Kindersicherung, damit Kinder den Trockner nicht manipulieren können.

Kindersicherung erscheint am Bedienfeld. (Siehe Kindersicherung)

- Halten Sie die Gerätetür bei Nichtbenutzung des Trockners geschlossen.

2.5 Übereinstimmung mit der WEEE-Richtlinie und Entsorgung von Altgeräten

Dieses Produkt erfüllt die Vorgaben der EU-WEEE-Direktive (2012/19/EU). Das Produkt wurde mit einem Klassifizierungssymbol für elektrische und elektronische Altgeräte (WEEE) gekennzeichnet. Dieses Gerät wurde aus hochwertigen Materialien hergestellt, die wiederverwendet und recycelt werden können. Entsorgen Sie das Gerät am Ende seiner Einsatzzeit nicht mit dem regulären Hausmüll; geben Sie es stattdessen bei einer Sammelstelle zur Wiederverwertung von elektrischen und elektronischen Altgeräten ab. Ihre Stadtverwaltung informiert Sie gerne über geeignete Sammelstellen in Ihrer Nähe.

2.6 Einhaltung von RoHS-Vorgaben:

Das von Ihnen erworbene Produkt erfüllt die Vorgaben der EU-RoHS Direktive (2011/65/EU). Es enthält keine in der Direktive angegebenen gefährlichen und unzulässigen Materialien.

2.7 Hinweise zur Verpackung

Die Verpackungsmaterialien des Gerätes wurden gemäß nationalen Umweltschutzbestimmungen aus recyclingfähigen Materialien hergestellt. Entsorgen Sie Verpackungsmaterialien nicht mit dem regulären Hausmüll oder anderen Abfällen. Bringen Sie Verpackungsmaterialien zu geeigneten Sammelstellen; Ihre Stadtverwaltung berät Sie gern. Bitte besuchen Sie die folgende Website, um mehr Informationen über das Produkt zu bekommen.

2.8 Technische Daten

DE
Höhe (Min. / Max.) 84,6 cm / 86,6 cm*
Breite 59,5 cm
Tiefe 53 cm
Füllmenge (max.) 7 kg**
Nettogewicht (mit Kunststoff-Fronttür)	45 kg
Nettogewicht (mit Glas-Fronttür) 47,5 kg
Spannung	Siehe Typenschild***
Anschlussleistung
Modelnummer

* Min. Höhe: Höhe, wenn die einstellbaren Füße geschlossen sind.

Max. Höhe: Höhe, wenn die einstellbaren Füße maximal ausgefahren sind.

** Trockengewicht der Wäsche vor dem Waschen.

*** Das Typenschild finden Sie hinter der Tür des Trockners

	Im Zuge der Produktverbesserung können sich die technischen Daten des Trockners ohne Vorankündigung ändern.
	Bei den Abbildungen in dieser Anleitung handelt es sich um schematische Darstellungen, die möglicherweise nicht exakt mit dem Gerät übereinstimmen.
	Die an Kennzeichnungen an der Maschine oder in anderer mit dem Trockner gelieferter Dokumentation angegebenen Werte wurden unter Laborbedingungen in Übereinstimmung mit den zutreffenden Normen ermittelt. Je nach Einsatz- und Umweltbedingungen können diese Werte variieren.

3. Ihr Trockner

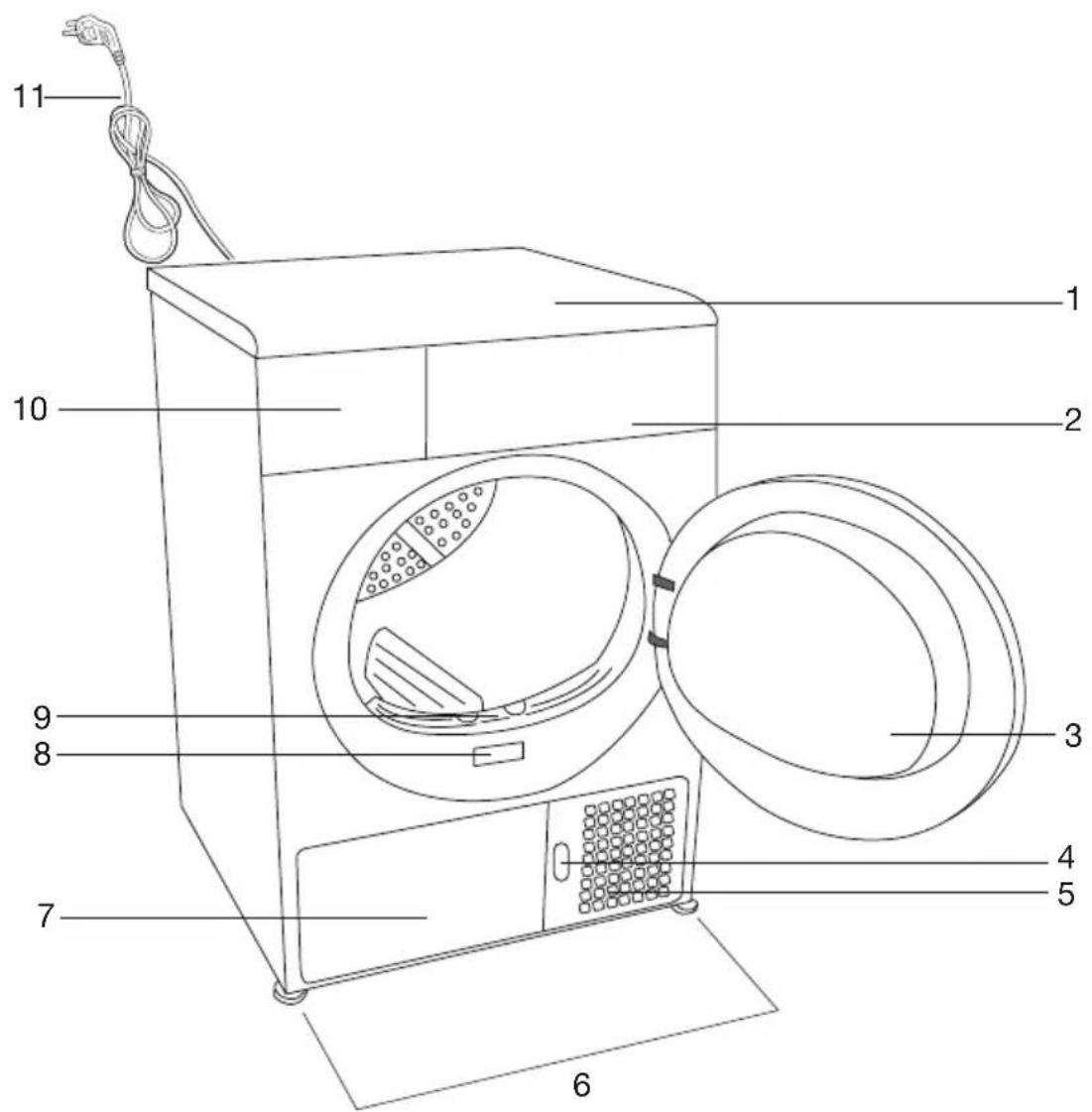

3.1 Übersicht

1. Deckplatte
2. Bedienfeld
3. Tür
4. Frontblende-Freigabetaste
5. Belüftungsgitter
6. Einstellbare Füße
7. Frontblende
8. Typenschild
9. Fusselfilter
10. Wassertankschublade
11. Netzkabel

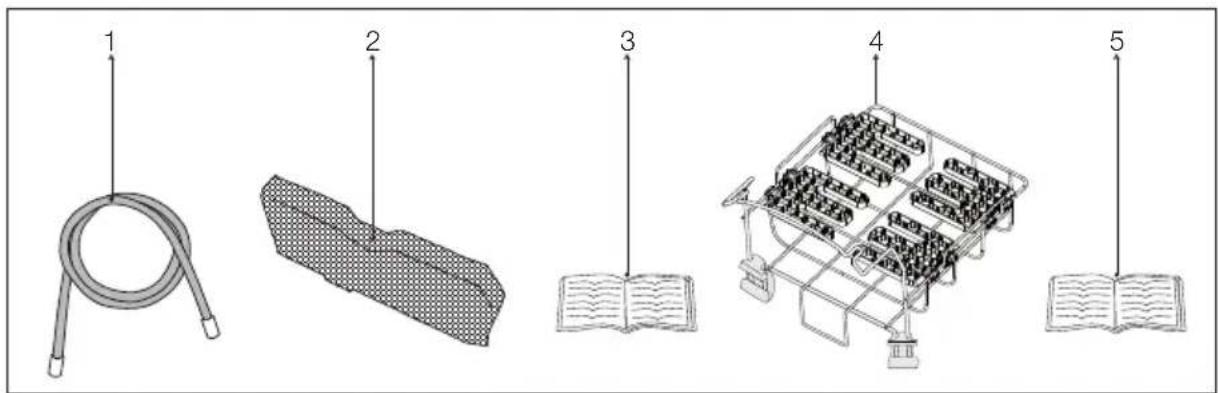

3.2 Lieferumfang

1. Wasserablaufschlauch *
2. Ersatzfilterschwamm*
3. Bedienungsanleitung
4. Korb*
5. Bedienungsanleitung zum Korb*

* Kann je nach Modell mit Ihrem Gerät geliefert werden.

4. Installation

Vergewissern Sie sich, dass elektrische Installation und Anschluss des Wasserablaufs ordnungsgemäß entsprechend der Bedienungsanleitung durchgeführt wurden, bevor Sie das nächstgelegene autorisierte Servicecenter zur Installation des Trockners kontaktieren.(Siehe 4.4 Wasserablauf anschließen und 4.6 Elektrischer Anschluss) Falls dies nicht der Fall ist, lassen Sie die nötigen Arbeiten durch einen qualifizierten Elektriker oder Techniker ausführen.

	Vorbereitungen des Aufstellungsortes, des elektrischen Anschlusses und des Wasserablaufs liegen in Ihren Händen.
	Schauen Sie sich das Gerät vor der Installation genau an, achten Sie auf Defekte. Falls der Trockner beschädigt ist, lassen Sie ihn nicht installieren. Beschädigte Geräte stellen immer ein Sicherheitsrisiko dar.
	Lassen Sie den Trockner mindestens 12 Stunden lang unbewegt stehen, bevor Sie das Gerät einschalten.

4.1 Der richtige Aufstellungsort

• Stellen Sie den Trockner auf einer stabilen, ebenen Unterlage auf.
• Der Trockner ist schwer. Versuchen Sie nicht, das Gerät alleine zu transportieren.
• Benutzen Sie den Trockner an einem gut belüfteten, staubfreien Ort.
• Der Abstand zwischen Trockner und Untergrund darf nicht durch Materialien, wie Teppich, Holz oder Klebeband, verringert werden.
• Decken Sie das Belüftungsgitter des Trockners nicht ab.
• Am Aufstellungsort des Trockners darf sich keine verschließbare, Schiebe- oder Klapptür befinden, die das Öffnen der Gerätetür blockieren kann.
• Das Gerät sollte nach der Installation nicht mehr verrückt werden. Achten Sie bei der Aufstellung darauf, dass nichts gegen die Rückwand stößt (z. B. Wasseranschlüsse, Steckdosen und dergleichen).
• Halten Sie einen Abstand von mindestens 1 cm zu den Kanten von anderen Möbelstücken ein.
• Ihr Trockner kann bei Temperaturen zwischen 5 und 35 °C laufen. Bei anderen Betriebsbedingungen kann die Leistung des Trockners stark nachlassen; es kann sogar zu Beschädigungen kommen.
  • Die Rückwand des Trommeltrockners sollte an einer Wand stehen.

Stellen Sie das Gerät nicht auf das Netzkabel.

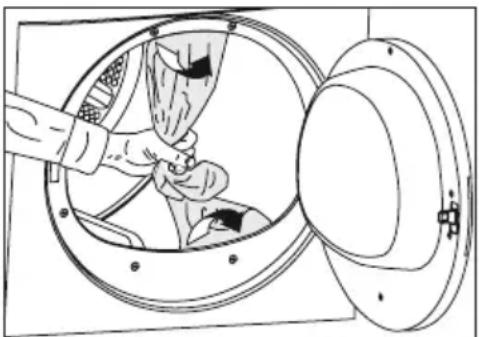

4.2 Transportsicherungen entfernen

Entfernen Sie die Transportsicherungen, bevor Sie das Gerät zum ersten Mal benutzen.

• Öffnen Sie die Gerätetür.
• Im Inneren der Trommel finden Sie einen Kunststoffbeutel mit Schaumstoff darin. Fassen Sie diesen an der mit XX XX markierten Stelle.
• Ziehen Sie den Kunststoffbeutel zu sich hin heraus; dadurch entfernen Sie die Transportsicherungen.

Vergewissern Sie sich, dass kein Teil der Transportsicherungen in der Trommel verblieben ist.

4.3 Untertischinstallation

Bei entsprechendem Platzangebot kann das Gerät auch unterhalb einer Arbeitsplatte installiert werden.

Beim Einsatz als Untertisch-Trockner sollte das Gerät niemals ohne passendes Montagematerial zur Untertischinstallation genutzt werden.

Trocknertiefe 60	cm 54 cm
Artikelnummer Untertisch- Installationsbauteil	2979700100	2973600100

- Lassen Sie mindestens 3 cm Platz zwischen Seitenwänden/Rückwand des Gerätes und angrenzenden Gegenständen frei, wenn Sie das Gerät unter einer Arbeitsplatte oder in einem Schrank installieren.

4.4 Wasserablauf anschließen

Bei Geräten, die mit einem Kondensator ausgestattet sind, sammelt sich das beim Trocknen anfallende Wasser im Wassertank. Das gesammelte Wasser sollte nach jedem Trocknen abgelassen werden. Sie können das gesammelte Wasser auch direkt über den mitgelieferten Ablaufschlauch ablaufen lassen, statt den Wassertank regelmäßig zu leeren.

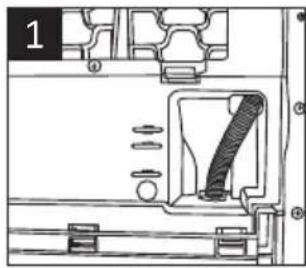

Wasserablaufschlauch anschließen

1-2 Ziehen Sie den Schlauch mit der Hand hinter dem Gerät hervor. Holen Sie den Schlauch grundsätzlich nur mit den Händen heraus, benutzen Sie keinerlei Werkzeuge dafür.
3 Schließen Sie ein Ende des gelieferten Ablaufschlauches an der Stelle an, an der Sie den Schlauch im letzten Schritt entfernt haben.
4 Verbinden Sie das andere Ende des Wasserablaufschlauches direkt mit dem Wasserablauf (Abfluss) in der Wand oder am Waschbecken.

Der Schlauchanschluss muss auf sichere Weise durchgeführt werden. Ansonsten kann es zu Überschwemmungen kommen, falls sich der Ablaufschlauch beim Abpumpen des Wassers lösen sollte.

Der Ablaufschlauch sollte in einer Höhe von maximal 80 cm angeschlossen werden.

Achten Sie darauf, dass nicht auf den Wasserablaufschlauch getreten werden kann und dass der Schlauch nicht zwischen Ablauf und Maschine eingeklemmt wird.

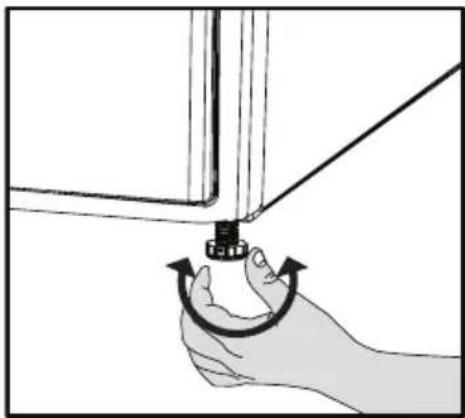

4.5 Füße einstellen

- Damit Ihr Trockner leise und vibrationsfrei arbeiten kann, muss es absolut gerade und ausbalanciert stehen. Sie balancieren da s Gerät aus, indem Sie die Füße entsprechend einstellen.

- Stellen Sie die Füße (durch Drehen) so ein, dass der Trockner absolut gerade und wackelfrei steht.

Drehen Sie die Einstellfüße niemals komplett aus ihrer Halterung heraus.

4.6 Elektrischer Anschluss

Spezifische Anweisungen beim elektrischen Anschluss während der Installation entnehmen Sie bitte 2.1.1 Elektrische Sicherheit)

4.7 Trockner transportieren

• Ziehen Sie den Netzstecker, bevor Sie das Gerät transportieren.
• Lassen Sie das gesamte im Trockner verbliebene Wasser ab.
• Bei Anschluss eines direkten Wasserablaufs entfernen Sie anschließend den Schlauchanschluss.

Wir empfehlen, das Gerät aufrecht zu transportieren. Falls ein Transport in aufrechter Position nicht möglich sein sollte, sollte das Gerät – von vorne betrachtet – zur rechten Seite geneigt transportiert werden.

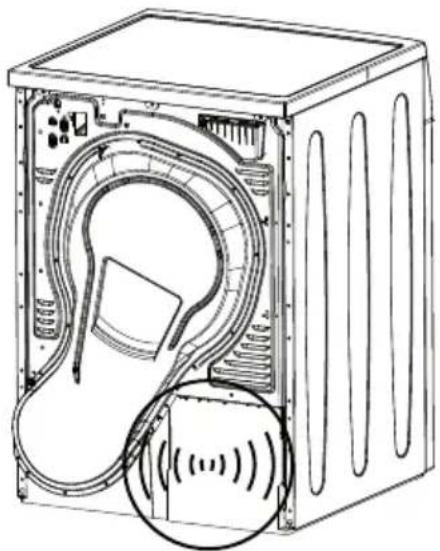

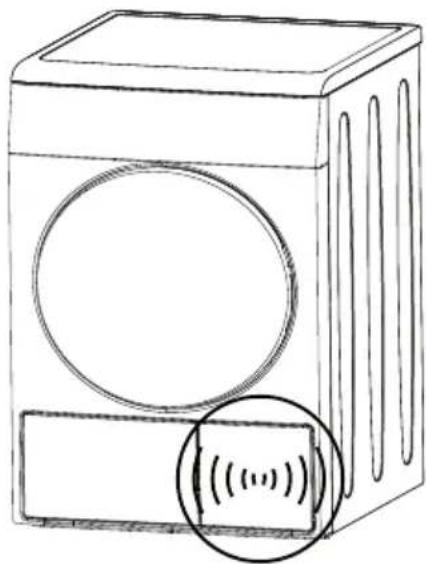

4.8 Hinweise zu Geräuschen

Gelegentlich wird ein metallisches Geräusch vom Kompressor erzeugt; das ist völlig normal.

Im Betrieb gesammeltes Wasser wird in den Wassertank gepumpt. In dieser Phase sind Arbeitsgeräusche der Pumpe völlig normal.

4.9 Auswechseln der Beleuchtung

Für den Fall, dass Ihr Wäschetrockner über eine Beleuchtung verfügt. Bitte wenden Sie sich für den Wechsel der Glüh- bzw. LED-Leuchte in Ihrem Wäschetrockner an den zuständigen Kundendienst. Die in diesem Gerät verwendeten Leuchtkörper sind nicht zur Beleuchtung von Wohnräumen geeignet. Ihr Zweck besteht darin, das Einladen oder Herausnehmen der Wäsche für die Benutzer einfacher zu gestalten. Die in diesem Gerät verwendeten Leuchten müssen auch extremen Belastungen standhalten, wie z.B. Vibrationen oder Temperaturen von mehr als 50°C.

5. Vorbereitung

5.1 Trockner-geeignete Textilien

Halten Sie sich grundsätzlich an die Anweisungen auf den Pflegeetiketten. Trocknen Sie mit Ihrem Trockner ausschließlich Wäsche, die per Etikett ausdrücklich zur maschinellen Trocknung gekennzeichnet sind, wählen Sie das passende Programm.

TROCKNERSYMBOLE

Trocknungssymbole

Trockner-geeignet

Nicht bügeln

Empfindliche/Feinwäsche trocknen

Nicht im Trockner trocknen

Nicht trocknen

Nicht chemisch reinigen

Trocknereinstellungen

Bei beliebiger Temperatur

Bei hoher Temperatur

Bei mittlerer Temperatur

Bei niedriger Temperatur

Ohne Wärmezufuhr

Zum Trocknen aufhängen

Zum Trocknen auslegen

Nass zum Trocknen aufhängen

Im Schatten ausgelegt trocknen

Kann chemisch gereinigt werden

Bügeln

Trocken oder Dampf

Bei hoher Temperatur bügeln

Bei mittlerer Temperatur bügeln

Bei niedriger Temperatur bügeln

Nicht bügeln

Ohne Dampf bügeln

Maximale Temperatur

200 °C 150 °C 110 °C

	[Trocknereinstellungen]
		Bei beliebiger Temperatur	Bei hoher Temperatur	Bei mittlerer Temperatur	Bei niedriger Temperatur	Ohne Wärmezufuhr	Zum Trocknen aufhängen	Zum Trocknen auslegen	Nass zum Trocknen aufhängen	Im Schatten ausgelegt trocknen	Kann chemisch gereinigt werden

	Bügeln
	Trocken oder Dampf	Bei hoher Temperatur bügeln	Bei mittlerer Temperatur bügeln	Bei niedriger Temperatur bügeln	Nicht bügeln	Ohne Dampf bügeln
	Maximale Temperatur	200 °C 150 °C	110 °C

5.2 Nicht Trockner-geeignete Textilien

Empfindliche Textilien mit Stickereien, Woll- und Seitenwäsche, empfindliche und sehr feine Wäschestücke, luftundurchlässige Artikel sowie Gardinen eignen sich nicht zur Maschinentrocknung.

5.3 Textilien zum Trocknen vorbereiten

• Nach dem Waschen können Ihre Textilien miteinander verwoben sein. Lösen Sie solche Textilien voneinander, bevor Sie sie in den Trockner geben.
• Trocknen Sie Wäschestücke mit Metallapplikationen, wie Reißverschlüssen, „auf links“,

also mit der Innenseite nach außen.

- Schließen Sie Reißverschlüsse, Haken, Schnallen und Knopfleisten.

5.4 Hinweise zum Energiesparen Auf folgende Weise setzen Sie Ihr Gerät besonders umweltschonend und energiesparend ein:

- Schleudern Sie sämtliche Textilien beim Waschen mit der höchstmöglichen Drehzahl. Dadurch verkürzt sich die Trocknungszeit, der Energieverbrauch sinkt. Sortieren Sie Ihre Wäsche nach Art und Dicke. Trocknen Sie Wäschestücke des gleichen Typs gemeinsam. Beispielsweise trocknen Küchenhandtücher und Tischdecken schneller als dicke

Badehandtücher.Halten Sie sich bei der Programmauswahl an die Bedienungsanleitung.

• Öffnen Sie die Gerätetür im Betrieb nur dann, wenn es wirklich notwendig ist. Falls Sie die Tür unbedingt öffnen müssen, achten Sie darauf, dass die Tür nicht lange geöffnet bleibt.
• Geben Sie keine weitere feuchte Wäsche hinzu, während der Trockner in Betrieb ist.
• Reinigen Sie den Fusselfilter vor oder nach jedem Einsatz.(7.1 Fusselfilter/Innenseite der Gerätetür reinigen)
• Reinigen Sie den Filter regelmäßig, wenn Sie an dessen Oberfläche Fussel bemerken oder wenn das Symbol aufleuchtet, sofern das Gerät über eine Warnleuchte ,sur zur Filterreinigung verfügt.(7.4 Filterschublade reinigen)
• Sorgen Sie beim Trocknen für eine gute Belüftung des Raumes, in dem der Trockner aufgestellt ist.

5.5 Die richtige Wäschemenge

- Orientieren Sie sich an der Programm- und Verbrauchstabelle. Geben Sie nicht mehr Wäsche als in der Tabelle angegeben in die Maschine.

Wir raten davon ab, mehr Wäsche als angegeben in das Gerät zu füllen. Die Wäsche wird nicht mehr richtig trocken, wenn Sie die Maschine überladen. Darüber hinaus kann es zu Schäden an der Wäsche oder am Trockner kommen.

Nachfolgend finden Sie einige Gewichtsbeispiele.

Wäsche	Ungefähres Gewicht (Gramm)*
Baumwollbettbezüge (doppelt)	1500
Baumwollbettbezüge (einzeln)	1000
Bettlaken (doppelt) 500
Bettlaken (einzeln) 350
Große Tischtücher 700
Kleine Tischtücher 250
Servietten 100
Badehandtücher 700
Handtücher 350
Blusen 150
Baumwollhemden 300
Hemden 250
Baumwollkleider 500
Kleider	350
Jeans	700
Taschentücher (10 Stück)	100
T-Shirts	125

* Trockengewicht der Wäsche vor dem Waschen.

6. Produkt bedienen

6.1 Kontrollfeld

1 2 3 12 8 7 6 5 4

1. An/Aus/Abbruch-Schalter
2. Programmnummernanzeige
3. Display
4. Start/Pause-Schalter
5. Schalter zur Einstellung der Endzeit
6. Lautstärke Warntöne/Kindersicherungsschalter
7. Schalter zur Auswahl der Zeitprogramme
8. Programmauswahlregler

6.2 Bildschirmsymbole

2:25

Restzeitanzeige*

Filterschublade-reinigen-Hinweissymbol

Filter-reinigen-Hinweissymbol

Tonsignal-Hinweissymbol

Kindersicherung-Hinweissymbol

Wassertank-Hinweissymbol

Zeitverzögerungssymbol

Start/Pause-Symbol

Programmfortschrittsleiste

*Die angezeigte Zeit entspricht der Restzeit bis zum Abschluss des Programms; diese Zeit variiert je nach Feuchte der Wäsche.

6.3 Trockner vorbereiten

1. Schließen Sie den Trockner an das Stromnetz an.
2. Legen Sie die Wäsche in den Trockner.
3. Drücken Sie den An/Aus/Abbruch-Schalter 1 Sekunde lang.
4. Bei der ersten Inbetriebnahme startet das Gerät mit dem Standardprogramm (Baumwolle schranktrocken).

Das Drücken des An/Aus/Abbruch-Schalters bedeutet nicht automatisch, dass das Programm gestartet wurde. Drücken Sie den Start/Pause-Schalter, um das Programm zu starten.

6.4 Programmauswahl

1. Bestimmen Sie das passende Programm aus der unten folgenden Auflistung, in der die Trockenheitsgrade aufgeführt sind.

2. Wählen Sie das gewünschte Programm mit dem Programmauswahlregler.

Extratrocken

Nur Baumwollwäsche wird bei normaler Temperatur getrocknet. Dicke und aus mehreren Lagen bestehende Gewebe (Handtücher, Bettwäsche, Jeans usw.) werden dabei so getrocknet, dass sie vor dem Zusammenlegen nicht mehr gebügelt werden müssen.

Schranktrocken	Normalwäsche (Tischtücher, Unterwäsche usw.) wird dabei so getrocknet, dass sie vor dem Zusammenlegen nicht mehr gebügelt werden muss.
Schranktrocken Plus	Normalwäsche (Tischtücher, Unterwäsche usw.) wird dabei so getrocknet, dass sie vor dem Zusammenlegen nicht mehr gebügelt werden muss, die Trocknung ist dabei intensiver als bei der Option „Fertig zum Anziehen“.
Bügeltrocken	Normale Wäsche (Hemden, Kleider usw.) wird so getrocknet, dass sie zum Bügeln bereit ist.

Für weitere Einzelheiten die Programme betreffend, lesen Sie bitte „Programmauswahl- und Verbrauchstabelle“.

6.5 Hauptprogramme

In Abhängigkeit von der Stoffart stehen die folgenden Programme zur Verfügung:

- Koch-/Buntwäsche

Trocknen Sie widerstandsfähige

Wäsche mit diesem Programm.

Trocknet bei normaler Temperatur.

Das Programm eignet sich für

Baumwollstücke (Bettlaken,

Bettbezüge, Handtücher,

Bademäntel usw.).

- Pflegeleicht

Trocknen Sie weniger strapazierfähige Wäsche mit diesem Programm. Geeignet für Synthetikfasern.

6.6 Zusatzprogramme

Für besondere Fälle stehen die folgenden Zusatzprogramme des Geräts zur Verfügung.

Zusatzprogramme können abhängig von Trocknermodel und der jeweiligen Ausführung variieren.

- Bettdecken

Trocknen Sie nur Steppdecken mit dem Schild „trocknergeeignet“.

Stellen Sie sicher, dass Sie Steppdecken auf die richtige Weise in das Gerät legen, um Schäden an beiden zu vermeiden. Ziehen Sie den Bezug von der Steppdecke, bevor Sie diese in den Trockner legen. Falten Sie die Steppdecken vor dem Einladen zweimal zusammen.

- Laden Sie nicht mehr als eine Doppelbettsteppdecke (200 x 200 cm) gleichzeitig ein. Trocknen Sie keine Stücke die mit Baumwolle gefüttert sind (wie z.B. Steppdecken, Kissen usw.).

- Trocknen Sie ausschließlich Steppdecken nicht jedoch Teppiche, Läufer oder Matten. Andernfalls kann es zu bleibenden Schäden an Ihrem Gerät kommen.

Für eine optimale Trocknerleistung muss die Wäsche mit dem passenden Waschmaschinen-programm gewaschen und mit der empfohlenen Drehzahl geschleudert werden.

- Hemden

Dieses Programm trocknet Hemden besonders schonend und verringert das Zerknittern, sodass diese sich leichter bügeln lassen.

Nach Ende des Programms ist möglicherweise noch eine gewisse Restfeuchte vorhanden. Wir empfehlen Hemden nicht im Trockner liegen zu lassen.

- Jeans

Nutzen Sie dieses Programm, um Jeans zu trocken, die zuvor bei hoher Geschwindigkeit in der Waschmaschine geschleudert wurden.

- Sportbekleidung

Das Programm ist zum gemeinsamen Trocknen von Synthetik- und Baumwollstoffen sowie von Wäschestücken, die aus verschiedenen Stoffen bestehen, geeignet.

- Wolle Auffrischen

Mit diesen Programm können Sie maschinenwaschbare Wollkleidung belüften und weicher machen. Nutzen Sie es jedoch nicht zur vollständigen Trocknung der Wäsche. Nehmen Sie die Wäsche nach dem Programmende sofort heraus und lassen Sie diese auslüften.

- Mini

Dieses Programm dauert 90 Minuten und wird verwendet, um kleine Menge an Synthetik- und Baumwollkleidung zu trocknen.

- Hemden 30 min

Mit diesem Programm können Sie zwei Hemden in 30 Minuten bügelbereit trocknen.

- Schonprogramm

Geeignet zum Trocknen empfindlicher trocknergeeigneter Wäschestücke (Seidenblusen, empfindliche Unterwäsche usw.), für eine Handwäsche bei niedrigen Temperaturen vorgesehen ist.

Es wird empfohlen, diese in einen Stoffbeutel zu legen, um das Zerknittern bzw. Schäden an empfindlichen Kleidungs- und Wäschestücken zu vermeiden. Nehmen Sie die Wäschestücke nach dem Programmende unverzüglich aus dem Trockner und hängen Sie diese auf Bügel, um das Zerknittern zu vermeiden.

- Auffrischen

Es erfolgt nur eine Belüftung für 10 Minuten, ohne dass heiße Luft eingeblasen wird. Damit lassen sich Kleidungstücke, die längere Zeit im Schrank gelegen haben, auslüften und ihnen anhaftende unangenehme Gerüche beseitigen.

- Zeitprogramme

Sie können zwischen Zeitprogrammen von 10 min., 20 min., 30 min., 40 min., 50 min., 60 min., 80 min., 100 min., 120 min., 140 min. und 160 min. Dauer wählen, um den gewünschten Trocknungsgrad bei niedriger Temperatur zu erreichen.

Mit diesen Programm läuft der Trockner für eine festgelegte Zeit unabhängig vom jeweiligen Trocknungsgrad.

6.7 Programmauswahl- und Verbrauchstabelle

Programme		Kapazitat (kg)	Schleudergeschwindigkeit Waschmaschine (U/min)	Ungeföhre Restfeuchte	Trocknungszeit (Minuten)
Koch-/Buntwäsche
[TYYS]	Extratrocken 7 1000 %	60 190
	Schranktrocken 7 / 3,5	1000 % 60	179 / 107
[GKSA]	Bbgeltrocken 7 1000 %	60 150
Hemden 30 min 0,5 1200 % 60 30
Hemden 1.5 1200 % 50 50
Jeans		4 1200 % 50 120
Bettdecken 2,5 1000 % 50 120
Sportbekleidung 4 1000 % 60 105
Mini 4 1200 % 50 90
Schonprogramm		2	600	% 40 55
Wolle Auffrischen		1,5	600	% 50	8
Pflegeleicht
	Schranktrocken	3,5	800	% 40 70
[OYG2]	Bbgeltrocken	3,5	800	% 40	55
Energieverbrauchswerte
Programme		Kapazitat (kg)	Schleudergeschwindigkeit Waschmaschine (U/min)	Ungeföhre Restfeuchte	Energieverbrauch in kWh
Baumwolle, Leinen, schranktrocken*		7 / 3,5 1000 % 60	1,68 / 0,98
Baumwolle, bügeltrocken		7 1000 % 60	1,30
Pflegeleicht, schranktrocken		3,5	800	% 40	0,59
Leistungsaufnahme im Aus-Zustand für das Standard-Baumwollprogramm bei Volllast, PO (W)					0,5
Stromverbrauch des left-on-Modus für das Standard-Baumwollprogramm bei Volllast, PL (W)					1,0
Enthält vom Kyoto-Protokoll erfasste fluorierte Treibhausgase. Hermetisch geschlossen.R134a / 0,30 kg - GWP:1430 - 0,429 tCO2e
	Das „Baumwoll-schranktrocken-Programm“ ist das Standard-Trockenprogramm, welches bei Voll-und Teillast entsprechend den Informationen auf dem Etikett und Datenblatt eingesetzt wird. Dieses Programm ist in Bezug auf den Energieverbrauch für das Trocknen von standart-feuchten Baumwolllasten das effizienste Programm.

* : Alle Werte in der Tabelle sind gemäß dem EN 61121:2012-Standard spezifiziert. Alle Filter müssen vor den Testreihen gesäubert werden. Alle in der Tabelle angegebenen Werte wurden gemäß dem Standard EN 61121:2012 festgelegt. Die tatsächlichen Werte können je nach Wäscheart, Schleuderstärke, Umgebungsbedingung bzw. Spannungsschwankungen von denen in der Tabelle aufgeführten Werten abweichen.

6.8 Hilfsfunktionen

Warntöne:

<1) Nach dem Ende des Programm ertönt ein Warnton. Nutzen Sie den Lautstärkenregler für Alarmtöne, um dessen Lautstärke einzustellen.

Sie können die Lautstärke entweder vor dem Programmstart oder bei laufendem Programm ändern.

2:25

Antiknittersymbol

Ein 2-stündiges

Antiknitterprogramm wird eingestellt, um das Knittern der Wäsche auch dann zu verhindern, wenn Sie diese nicht unmittelbar nach Programmende aus dem Gerät nehmen. Dieses Programm dreht die Wäsche in Intervallen von 10 Sekunden ohne Wärmzufuhr, um ein Zerknittern zu verhindern.

6.9 Warnsymbole

Die Warnsymbole können abhängig von der jeweiligen Ausführung variieren.

Reinigung des Fusselfilters

Wenn das Programm beendet ist, leuchtet ein Warnsymbol auf, um an die erforderliche Filterreinigung zu erinnern.

Sollte das Filterreinigungssymbol permanent leuchten gehen Sie bitte zum Abschnitt „Problembehebung“.

Wassertank

Wenn das Programm beendet ist, leuchtet ein Warnsymbol auf, um an die erforderliche Entleerung des Wassertanks zu erinnern. Wenn sich der Wassertank während des laufenden Programms füllt, fängt ein Warnsymbol an zu blinken und das Gerät unterbricht den Betrieb. Lassen Sie das Wasser aus dem Wassertank ab und drücken Sie den Start/Pause-Schalter, um das Programm weiterlaufen zu lassen. Das Warnsymbol schaltet sich ab, und das Programm wird fortgesetzt.

Reinigung der Filterschublade

Ein Warnsymbol leuchtet in gewissen Abständen auf, um an die erforderliche Reinigung der Filterschublade zu erinnern.

Endzeiteinstellung

Die Endzeiteinstellung-Funktion erlaubt Ihnen, die Endzeit des Programm um bis zu 24 Stunden zu verzögern.

1. Öffnen Sie die Beladetür und legen Sie die gewaschene Wäsche hinein.
2. Wählen Sie das Trocknerprogramm, die Drehzahl und, sofern erforderlich, die Hilfsfunktionen.
3. Drücken Sie den Schalter zur Einstellung der Endzeit, um die gewünschte Endzeit einzustellen. Das Endzeiteinstellung-Symbol leuchtet auf dem Display auf. (Wenn der Schalter gedrückt und gehalten wird, wird die Endzeit ohne Unterbrechung fortgesetzt.)
4. Drücken Sie den Start/Pause-Schalter. Die Endzeiteinstellung wird nun heruntergezählt. Der „:“ in der Mitte der angezeigten Endzeiteinstellung beginnt zu blinken.

Während der Endzeitperiode können einzelne Wäschestücke in das Gerät gelegt/wieder herausgenommen werden. Am Ende des Endzeit-Countdowns erlischt das Endzeitsymbol, der Trocknungsprozess startet und die Programmdauer wird angezeigt. Die Zeit auf dem Display ist die Summe der normalen Trocknungszeit und der Endzeit.

Endzeit ändern

Wenn Sie bei laufender Zeitschaltuhr, die Länge der Zeitverzögerung ändern möchten:

1. Drücken Sie den An/Aus/Abbruch-Schalter 3 Sekunden lang, um das Programm abzubrechen. Starten die das Gerät erneut und wiederholen Sie die Endzeiteinstellung mit der gewünschten Zeit.
2. Bei der ersten Inbetriebnahme startet das Gerät mit dem Standardprogramm (Baumwolle schranktrocken).

Abbruch der Endzeitfunktion

Wenn Sie die Zeitverzögerung stoppen und das Programm unmittelbar starten wollen:

1. Drücken Sie den An/Aus/Abbruch-Schalter 3 Sekunden lang, um das Programm abzubrechen.

2. Drücken Sie den Start/Pause-Schalter, um das zuvor ausgewählte Programm zu starten.

6.10 Starten des Programms

Drücken Sie den Start/Pause-Schalter, um das Programm zu starten.

Das ▶Start-Symbol leuchtet auf, um anzuzeigen, dass das Programm gestartet wurde und das „:“-Symbol in der Mitte der verbleibenden Zeit fährt fort zu blinken.

6.11 Kindersicherung

Der Trockner verfügt über eine Kindersicherung, die eine Störung des laufenden Programms durch das willkürliche Drücken von Schaltern oder Tasten verhindert. Alle Schalter mit Ausnahme des An/Aus/Abbruch-Schalters auf dem Bedienfeld werden bei Einschalten der Kindersicherung deaktiviert. Um die Kindersicherung einzuschalten, drücken Sie den Warntöne/Kindersicherungsschalter und halten diesen 3 Sekunden lang gedrückt.

Um ein neues Programm nach dem Ende des laufenden Programm einzustellen bzw. um dass laufende Programm zu unterbrechen, muss die Kindersicherung ausgeschaltet werden. Drücken Sie denselben Schalter erneut für 3 Sekunden, um die Kindersicherung auszuschalten.

Ein Schlosssymbol leuchtet auf dem Display auf, wenn die Kindersicherung aktiviert wurde.

2:25

Die Kindersicherung wird deaktiviert, wenn das Gerät mittels des An/Aus/Abbruch-Schalters aus- und wieder angeschaltet wird.

Wenn die Kindersicherung aktiviert wurde:

Ändern sich die Displaysymbole auch dann nicht, wenn die Position des Programmauswahlreglers bei laufendem Betrieb oder im Ruhezustand verändert wird. Wenn die Kindersicherung ausgeschaltet wird, nachdem die Position des Programmauswahlreglers bei laufendem Betrieb verändert wurde, stoppt der Trockner und die Programminformation wird angezeigt.

6.12 Programms nach dem Starten ändern

Nachdem der Trockner gestartet wurde, können Sie das zum Trocknen Ihrer Wäsche gewählte Programm durch ein anderes ersetzen.

1. Wenn Sie beispielsweise das Programm Extra trocken anstelle von Bügeltrocken einstellen möchten, drücken Sie für 1 Sekunde den Start/Pause-Schalter, um das Programm anzuhalten.
2. Stellen Sie das Programm Extra Trocken durch die Drehung des Programmauswahlreglers ein.
3. Drücken Sie den Start/Pause-Schalter, um das neue Programm zu starten.

Hinzufügen/Herausnehmen von Wäsche im Pausenmodus

Um Wäsche nach dem Start des Programms hinzuzufügen oder herauszunehmen:

1. Drücken Sie den Start/Pause-Schalter, um den Trockner in den Pausenmodus zu stellen. Der Trocknungsvorgang wird gestoppt.
2. Öffnen Sie im Pausenmodus die Beladetür zum Hinzufügen bzw. Entnehmen der Wäsche und schließen Sie sodann die Beladetür.
3. Drücken Sie den Start/Pause-Schalter, um das neue Programm zu starten.

Wenn Sie Wäsche erst später nach dem Programm hinzufügen, vermischen sich möglicherweise bereits getrocknete Kleidungsstücke mit solchen, die noch feucht sind, sodass die Ladung bei Programmende eventuell noch nicht trocken ist.

Sie können während der Trocknung einzelne Wäschestücke beliebig oft hinzufügen oder herausnehmen. Allerdings verlängert sich dadurch die Programmzeit, wie auch der Energieverbrauch sich steigert, da so der Trocknungsvorgang wiederholt unterbrochen wird. Daher empfiehlt es sich, die gesamte Wäsche vor dem Start des Trocknungsprogramms in den Wäschetrockner zu füllen.

Wenn Sie im Pausenmodus ein neues Programm durch das Drehen des Programmauswahlreglers einstellen, wird das bisherige Programm abgebrochen und die neue Programminformation angezeigt.

ACHTUNG: Berühren Sie nicht das Innere der Trommel, wenn Sie während eines laufenden Programms Wäsche hinzufügen oder entfernen. Die Oberfläche der Trommel ist heiß.

6.13 Programmabbruch

Wenn Sie aus irgendeinem Grund die Trocknung abbrechen und das Programm beenden möchten, nachdem der Trockner gestartet wurde, drücken Sie den An/Aus/Abbruch-Schalter und halten diesen 3 Sekunden lang gedrückt.

ACHTUNG: Da der Geräteinnenraum des laufenden Geräts bei Programmabbruch äußerst heiß ist, müssen Sie zum Abkühlen das Belüftungsprogramm starten.

6.14 Programmende

Zum Programmende leuchten die Warn-LEDs für Ende/Antiknitter, die Fusselfilterreinigung und den Wassertank auf der Programmabschlussanzeige auf. Die Beladetür kann geöffnet werden, und das Gerät ist für einen zweiten Trocknungszyklus bereit. Drücken Sie den An/Aus/Abbruch-Schalter, um die Maschine auszuschalten.

	Ein 2-stündiges Antiknitterprogramm wird eingestellt, um das Knittern der Wäsche auch dann zu verhindern, wenn Sie diese nicht unmittelbar nach Programmende aus dem Gerät nehmen.
	Reinigen Sie den Fusselfilter nach jedem Trocknungsvorgang.(Siehe auch „Fusselfilter/Innenseite der Beladetür“)
	Leeren Sie den Wassertank nach jedem Trocknungsvorgang.(Siehe auch „Ablassen des Wassertanks“)

7. Wartung und Reinigung

Durch regelmäßige Reinigung hält Ihr Gerät gewöhnlich länger, viele Probleme treten gar nicht erst auf.

7.1 Fusselfilter/Innenseite der Gerätetür reinigen

Beim Trocknen lösen sich Fusseln und einzelne Fasern von der Wäsche. Diese Rückstände sammeln sich im Fusselfilter.

	Fusseln und ähnliche Rückstände entstehen übrigens beim Tragen und beim Waschen der Wäsche.
	Reinigen Sie den Fusselfilter und die Innenseite der Gerätetür nach jedem Trocknen.
	Sie können das Fusselfiltergehäuse mit einem Staubsauger reinigen.

So reinigen Sie den Fusselfilter:

• Öffnen Sie die Gerätetür.
• Ziehen Sie den Fusselfilter nach oben heraus, öffnen Sie den Fusselfilter.
• Entfernen Sie Fusseln, Fasern und sonstige Rückstände mit den Fingern oder einem weichen Lappen.
• Schließen Sie den Fusselfilter, setzen Sie ihn wieder an seinen Platz.

- Im Laufe der Zeit können sich die Poren des Filters zusetzen. Zum Entfernen von Rückständen waschen Sie den Fusselfilter mit warmem Wasser aus. Lassen Sie den Fusselfilter vollständig trocknen, bevor Sie ihn wieder einsetzen.

- Reinigen Sie die gesamte Innenfläche der Gerätetür sowie die Türdichtung mit einem weichen, angefeuchteten Tuch.

Ihr Trockner arbeitet mit Feuchtigkeitssensoren, um den Trocknungsgrad der Wäsche zu erkennen.

• So reinigen Sie die Sensoren:
- Öffnen Sie die Gerätetür.
- Lassen Sie das Gerät abkühlen, sofern es noch warm oder heiß sein sollte.
- Wischen Sie die Metallflächen der Sensoren mit einem weichen Tuch ab, das sie leicht mit Essig angefeuchtet haben. Reiben Sie die Sensoren danach trocken.

	Reinigen Sie die Metallflächen der Sensoren viermal pro Jahr.
	Verzichten Sie beim Reinigen der Sensoren unbedingt auf Hilfsmittel aus Metall.
	Benutzen Sie niemals Lösungsmittel, chemische Reinigungsmittel oder ähnliche Substanzen zur Reinigung – es besteht Brand- und Explosionsgefahr!

7.3 Wassertank leeren

Die der Wäsche entzogene Feuchtigkeit kondensiert und sammelt sich im Wassertank. Leeren Sie den Wassertank nach jedem Trocknen.

	Das Konsenswasser ist kein Trinkwasser!
	Nehmen Sie den Wassertank niemals im laufenden Programm heraus!

Falls Sie das Leeren des Wassertanks vergessen sollten, stoppt die Maschine bei vollem Tank; das Wassertank-Hinweissymbol beginnt zu blinken. In diesem Fall leeren Sie den Wassertank, anschließend setzen Sie das Programm mit der Start-/Pause-Taste fort.

So leeren Sie den Wassertank:

- Ziehen Sie die Schublade heraus, entnehmen Sie den Wassertank vorsichtig.

• Leeren Sie den Wassertank aus.

• Falls sich Fusseln im Trichter des Wassertanks angesammelt haben sollten, entfernen Sie diese unter fließendem Wasser.
• Setzen Sie den Wassertank wieder an seinen Platz.

Wenn der direkte Wasserablauf als Option verwendet wird, muss der Wassertank nicht geleert werden.

7.4 Filterschublade reinigen

Fusseln und Fasern, die nicht vom Fusselfilter erfasst werden, sammeln sich in der Filterschublade hinter der Frontblende. Reinigen Sie den Filter regelmäßig, wenn Sie an dessen Oberfläche Fussel bemerken oder wenn das Symbol aufleuchtet, sofern das Gerät über eine Warnleuchte «» zur Filterreinigung verfügt. Es gibt nur eine einstufige Filterung. Dieser besteht aus einem Schwamm. So reinigen Sie die Filterschublade:

- Öffnen Sie die Frontblende mit der Frontblendentaste.

- Entfernen Sie die Filterschubladenabdeckung durch Drehen in Pfeilrichtung.

- Ziehen Sie die Filterschublade heraus.

- Öffnen Sie die Filterschublade durch Drücken des roten Knopfes.

- Nehmen Sie den Filterschwamm heraus.

- Entfernen Sie Fasern und Fusseln durch Waschen der Filterschublade mit der Hand. Drücken Sie überschüssiges Wasser nach dem Waschen von Hand aus dem Schwamm heraus. Trocknen Sie den Schwamm gründlich, Setzen Sie den Schwamm in seinen Platz ein.

Der Schwamm muss nur dann gereinigt werden, wenn sich reichlich Fasern und Fusseln daran angesammelt haben.

- Setzen Sie den Schwamm wieder ein.

Bitte platzieren Sie vorsichtig den Filterschwamm innerhalb der dafür vorgesehenen Abmessungen der Filterschublade, wie durch die Pfeile gezeigt. Dadurch können Sie ein Einklemmen des Filterschwammes verhindern, wenn die Filterschublade wieder geschlossen ist.

- Schließen Sie die Filterschublade; nutzen Sie dazu den roten Knopf.

- Setzen Sie die Filterschublade wieder ein, fixieren Sie die Filterschubladenabdeckung durch Drehen in Pfeilrichtung. Achten Sie darauf, dass die Abdeckung richtig sitzt.

- Schließen Sie die Frontblende.

Trocknen ohne Filterschwamm führt zu Beschädigungen des Gerätes!

	Verschmutzte Fusselfilter und Filterschubladen verlängern das Trocknen und führen zu höherem Energieverbrauch.
	Der Schwammfilter darf nicht tropfnass ausgetauscht werden, da dies zu Störungen führen kann.

7.5 Verdampfer reinigen

Entfernen Sie Fusseln an den Lamellen des Verdampfers (hinter der Filterschublade) mit einem Staubsauger.

Wenn Sie Schutzhandschuhe tragen, können Sie die Verunreinigungen auch mit der Hand entfernen. Versuchen Sie dies niemals mit bloßen, ungeschützten Händen! Die Lamellen des Verdampfers können Ihre Hände verletzen.

8. Problemlösung

Das Trocknen dauert zu lange.

Die Poren des Fusselfilters sind verstopft. >>> Fusselfilter mit warmem Wasser auswaschen.

Die Filterschublade ist verstopft. >>> Schwamm in der Filterschublade reinigen.

Die Belüftungsöffnungen an der Vorderseite des Gerätes sind blockiert. >>> Sämtliche Fremdkörper von oder aus den Belüftungsöffnungen entfernen.

Die Belüftung reicht aufgrund unzureichender Raumgröße möglicherweise nicht aus. >>> Tür und Fenster des Raums öffnen, damit die Raumtemperatur nicht zu stark ansteigt.

Auf dem Feuchtigkeitssensor hat sich Kalk abgelagert. >>> Feuchtigkeitssensor reinigen.

Zuviel Wäsche geladen. >>> Trockner nicht überladen.

Die Wäsche wurde nicht ausreichend geschleudert. >>> Wäsche mit höherer Geschwindigkeit schleudern.

Die Wäsche ist nach dem Trocknen noch feucht.

Eventuell wurde ein Programm gewählt, das nicht für diese Wäscheart geeignet ist. >>> Einen Blick auf das Pflegeetikett werfen, ein passendes Programm wählen.Die Poren des Fusselfilters sind verstopft. >>> Fusselfilter mit warmem Wasser auswaschen.Die Filterschublade ist verstopft. >>> Schwamm in der Filterschublade reinigen.Zuviel Wäsche geladen. >>> Trockner nicht überladen.Die Wäsche wurde nicht ausreichend geschleudert. >>> Wäsche mit höherer Geschwindigkeit schleudern.

Der Trockner lässt sich nicht einschalten oder das Programm startet nicht. Der Trockner läuft nach der Programmauswahl nicht an.

Der Trockner ist vielleicht nicht angeschlossen. >>> Kontrollieren, dass der Trockner angeschlossen ist.

Die Gerätetür ist nicht vollständig geschlossen. >>> Darauf achten, dass die Gerätetür richtig geschlossen wird.

Es wurde kein Programm ausgewählt oder die Taste Start/Pause wurde nicht gedrückt. >>> Davon überzeugen, dass ein Programm ausgewählt und das Gerät nicht angehalten wurde.

Die Kindersicherung ist eventuell eingeschaltet. >>> Kindersicherung abschalten.

Ein Programm wurde grundlos abgebrochen.

Die Tür ist nicht richtig geschlossen. >>> Gerätetür bis zum hörbaren Einrasten zudrücken.Ein Stromausfall ist aufgetreten. >>> Programm mit der Taste Start/Pause starten.Der Wassertank ist voll. >>> Wassertank leeren.

Die Wäsche ist eingelaufen, verfilzt oder auf sonstige Weise in Mitleidenschaft gezogen.

Eventuell wurde ein Programm gewählt, das nicht für diese Wäscheart geeignet ist. >>> Einen Blick auf das Pflegeetikett werfen, ein passendes Programm wählen.

Wasser läuft durch die Gerätetür aus.

An der Innenseite der Gerätetür und an der Türdichtung haben sich Fusseln angesammelt. >>> Innenseite der Gerätetür und die Türdichtung reinigen.

Die Gerätetür öffnet sich plötzlich.

Die Tür ist nicht richtig geschlossen. >>> Gerätetür bis zum hörbaren Einrasten zudrücken.

Das Wassertank-Hinweissymbol leuchtet oder blinkt.

Der Wassertank ist voll. >>> Wassertank leeren.Der Wasserablaufschlauch ist möglicherweise geknickt. >>> Wasserablaufschlauch prüfen.

VORSICHT: Falls sich ein Problem nicht mit den Hinweisen in diesem Abschnitt lösen lassen sollte, bitte an den Händler oder an den autorisierten Kundendienst wenden. Niemals versuchen, ein defektes Gerät selbst zu reparieren.

Produktdatenblatt
Übereinstimmung mit delegierter Verordnung (EU) Nr. 392/2012 der Kommission
Name oder Marke des Lieferanten		Grundig
Modellbezeichnung		Edition 70 Trockner2
Nennkapazität (kg)		7
Typ Wäschetrockner	Ablufttrockner	-
	Kondensator	•
Energieeffizienzklasse(1)		A++
Jährlicher Energieverbrauch (kWh)(2)		209
Steuerungstyp	Automatisch	•
	Nicht automatisch	-
Energieverbrauch des Standardbaumwollprogrammes bei vollständiger Beladung (kWh)		1,68
Energieverbrauch des Standardbaumwollprogrammes bei partieller Beladung (kWh)		0,98
Energieverbrauch des abgeschalteten Zustandes beim Standardbaumwollprogramm bei vollständiger Beladung, P (W)		0,5
Energieverbrauch des nicht abgeschalteten Zustandes beim Standardbaumwollprogramm bei vollständiger Beladung, P_L (W)		1,0
Dauer des nicht abgeschalteten Zustandes (min)		30
Standardbaumwollprogramm(3)
Programmzeit des Standardbaumwollprogrammes bei vollständiger Beladung, T_ry (min)		179
Programmzeit des Standardbaumwollprogrammes bei partieller Beladung, I_y1/2 (min)		107
Gewichtete Programmzeit des Standardbaumwollprogrammes bei vollständiger und partieller Beladng ( T_i )		138
Kondensationseffizienzklasse(4)		B
Durchschnittskondensationseffizienz des Standardbaumwollprogrammes bei vollständiger Beladung, G_ry		86%
Durchschnittskondensationseffizienz des Standardbaumwollprogrammes bei partieller Beladung, G_y1/2		86%
Gewichtete Kondensationseffizienz des Standardbaumwollprogrammes bei vollständiger und partieller Beladung, C		86%
Schalleistungspegel beim Standardbaumwollprogramm bei vollständiger Beladung(5)		65
Integriert		-

•: Ja -: Nein
(1) Skale von A+++ (höchste Effizienz) bis D (geringste Effizienz)
(2) Energieverbrauch basiert auf 160 Trocknungszyklen des Standardbaumwollprogrammes bei vollständiger und partieller Beladung und dem Verbrauch von Energiesparmodi. Der tatsächliche Energieverbrauch pro Zyklus ist vom Geräteeinsatz abhängig.
(3) „Baumwoll-Schranktrockenprogramm“ bei vollständiger und partieller Beladung ist das Standardtrocknungsprogramm, auf den sich die Informationen am Etikett und im Datenblatt beziehen; dieses Programm ist zum Trocknen normaler feuchter Baumwollwäsche geeignet; dabei handelt es sich um das effizienteste Programm im Hinblick auf Energieverbrauch bei Baumwolle.
(4) Skala von G (geringste Effizienz) bis A (höchste Effizienz)
(5) Gewichteter Durchschnittswert — L_WA , ausgedrückt in dB(A) re 1 pW

DRYER

USER INSTRUCTIONS

EN

TABLE OF CONTENTS

Sehr geehrte Kundin, sehr geehrter Kunde,

als Käufer eines Gerätes der Marke Grundig stehen Ihnen die gesetzlichen Gewährleistungsrechte (Nachbesserung und Nacherfüllung) aus dem Kaufvertrag zu. Die Gewährleistung erfolgt für die Fehlerfreiheit bei Geräteübergabe entsprechend dem jeweiligen Stand der Technik. Änderungen in der Konstruktion oder der Ausführung, die weder die Funktionstüchtigkeit noch den Wert der Ware beeinträchtigen, stellen keinen Fehler dar. Ist das Gerät mangelhaft, so wird der Mangel durch den Werkskundendienst kostenlos beseitigt. Der Hersteller wählt die jeweils angemessene Art der Nacherfüllung unter Berücksichtigung der Zumutbarkeit für den Käufer. Über die Gewährleistung hinaus räumt Ihnen der Hersteller eine Garantie ein, diese schränkt die gesetzliche Gewährleistung nicht ein.

Die Garantiezeit beträgt 70 Monate ab Kaufdatum.

Bedingungen:

1. Ein maschinell erstellter Original-Kaufbeleg liegt vor.
2. Das Gerät ist nur mit Original-Zubehör und Original-Ersatzteilen betrieben worden.
3. Die in der Gebrauchsanweisung erwähnten Wartungs- und Reinigungsarbeiten sind entsprechend ausgeführt worden.
4. Das Gerät wurde nicht geöffnet/zerlegt.
5. Bauteile, die einem gebrauchsbedingtem Verschleiß unterliegen fallen nicht unter die Garantie
6. Während der Garantiezeit beseitigt der Hersteller die durch Material- oder Fertigungsfehler auftretenden Schäden oder Mängel am Gerät.
7. Ausgewechselte Teile werden Eigentum des Herstellers.
8. Ausgeschlossen von der Garantie sind die Schäden oder Mängel, die aus folgenden Ursachen entstehen:

a. unsachgemäße Installation, z.B. Nichtbeachtung der VDE-Vorschriften; unsachgemäße Aufstellung, z.B. Nichtbeachtung der Einbau- oder Installationsvorschriften; äußere Einwirkung, z.B. Transportschäden, Beschädigung durch Stoß oder Schlag, Schäden durch Witterungseinflüsse.
b. unsachgemäße Bedienung oder Beanspruchung, z.B. Nichtbeachtung der Gebrauchsanweisungen. Bei einer gewerblichen oder gleichzustellenden Nutzung z.B. in Hotels, Pensionen oder Gemeinschaftsanlagen, als eine nicht bestimmungsgemäße Benutzung, mit Gewährleistungsausschluss, gewährt der Hersteller eine Garantie von 6 Monaten.

1. Die Behebung der garantiepflichtigen Mängel erfolgt ohne jede Berechnung.

2. Die Mängelbeseitigung in der Garantie z.B. durch eine Reparatur oder eine Ersatzlieferung verlängert die ursprüngliche Garantiezeit nicht.

3. Über die Mängelbeseitigung hinausgehende Ansprüche - soweit keine gesetzliche Haftung vorgesehen ist - sind ausgeschlossen.

Abhilfemöglichkeiten:

1. Der Hersteller behält sich das gesetzlich vorgesehene Recht zur Nachbesserung vor.
2. Reparaturen oder Abänderungen während der Garantiezeit dürfen nur durch den autorisierten Kundendienst vorgenommen werden.
3. Als eine Nachbesserung wird der Versuch der Schadensbehebung verstanden. Erst wenn die Schadensbehebung fehlschlägt oder ein anderer Mangel auftritt, beginnt ein neuer Nachbesserungsversuch.
4. Bevor andere Abhilfemaßnahmen möglich sind, sind 3 Nachbesserungsversuche zulässig. Schlägt die Mängelbeseitigung fehl oder ist sie unmöglich, berechtigt dies den Käufer zur Rückgängigmachung des Kaufvertrags oder zur Herabsetzung des Kaufpreises.

Umtausch:

Erfolgt auf Wunsch des Kunden ein Austausch, wird die bisherige Nutzung des Gerätes in Rechnung gestellt.
