BEDIENUNGSANLEITUNG LM-200 Eurolite

BEDIENUNGSANLEITUNG USER MANUAL

LM-200

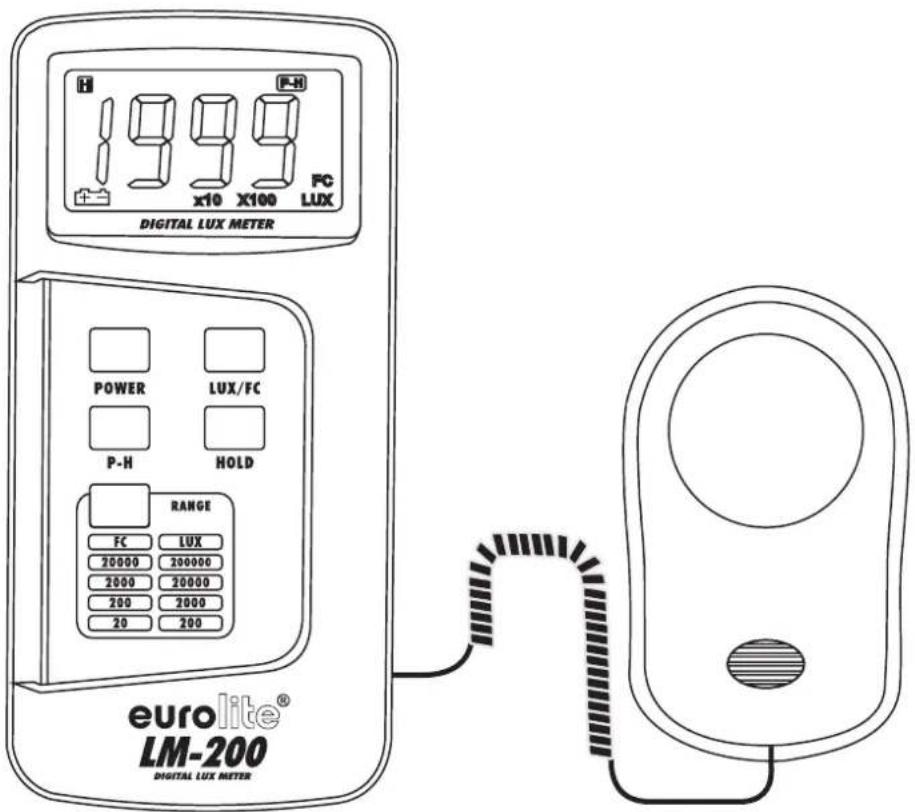

Lux meter

H 1999 x10 X100 FC LUX DIGITAL LUX METER POWER LUX/FC P-H HOLD RANGE FC LUX 20000 200000 2000 20000 200 2000 20 200 eurolite® LM-200 DIGITAL LUX METER

SICHERHEITSHINWEISE....3

Batterien 4

BESTIMMUNGSGEMÄße VERWENDUNG 4

GERÄTEBESCHREIBUNG......5

Features 5

Geräteübersicht 5

BEDIENUNG 6

REINIGUNG UND WARTUNG......7

TECHNISCHE DATEN 7

English

INTRODUCTION 8

Diese Bedienungsanleitung gilt für die Artikelnummer: 10360630

Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:

Gerät vor Feuchtigkeit und Nässe schützen!

Vor Öffnen des Gerätes vom Netz trennen!

Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!

Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen

• entsprechend qualifiziert sein
• diese Bedienungsanleitung genau beachten
• die Bedienungsanleitung als Teil des Produkts betrachten
• die Bedienungsanleitung während der Lebensdauer des Produkts behalten
• die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
• sich die letzte Version der Anleitung im Internet herunter laden

EINFÜHRUNG

Wir freuen uns, dass Sie sich für einen EUROLITE LM-200 Luxmeter entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.

Nehmen Sie den LM-200 aus der Verpackung.

SICHERHEITSHINWEISE

Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits-hinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.

Unbedingt lesen:

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

Halten Sie das Gerät von Hitzequellen wie Heizkörpern oder Heizlüftern fern.

Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!

Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen können, auf dem Gerät oder in dessen Nähe ab. Falls doch einmal Flüssigkeit in das Geräteinnere gelangen sollte, sofort Batterie entnehmen. Lassen Sie das Gerät von einem qualifizierten Servicetechniker prüfen, bevor es erneut benutzt wird. Beschädigungen, die durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Garantie ausgeschlossen.

Der Aufbau des Gerätes entspricht der Schutzklasse III.

Deutsch

Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden, nicht unter den Garantieanspruch fallen.

Kinder und Laien vom Gerät und der Batterie fern halten!

Batterien

Batterien sind Sondermüll und müssen als solche entsorgt werden. Soll das Gerät entsorgt werden, müssen zuerst die Batterien entnommen werden. Die leeren Batterien können Sie fachgerecht im Elektrofachhandel in den dafür vorgesehenen Sammelbehältern entsorgen. Achten Sie beim Einlegen der Batterie auf die richtige Polung. Lassen Sie Batterien nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf!

Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe. Achten Sie darauf, dass die Batterien nicht kurzgeschlossen, nicht ins Feuer geworfen und nicht aufgeladen werden können. Es besteht Explosionsgefahr.

BESTIMMUNGSGEMÄße VERWENDUNG

Bei diesem Gerät handelt es sich um ein digitales Belichtungsmessgerät. Dieses Produkt lässt sich netzunabhängig über einen 9 V Block betreiben und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.

Gießen Sie nie Flüssigkeiten über dem Gerät aus. Falls doch einmal Flüssigkeit in das Geräteinnere gelangen sollte, sofort die eingelegte Batterie entnehmen. Lassen Sie das Gerät von einem qualifizierten Servicetechniker prüfen, bevor es erneut benutzt wird. Beschädigungen, die durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Garantie ausgeschlossen.

Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Inbetriebnahme des Gerätes.

Die Umgebungstemperatur muss zwischen -5^ C und +45^ C liegen. Halten Sie das Gerät von direkter Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.

Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45°C nicht überschreiten.

Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.

Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!

Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch.

Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden.

Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind.

Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt.

GERÄTEBESCHREIBUNG

Features

Digitaler Belichtungsmesser zur schnellen Ermittlung der Lichtstärke

• Große, präzise 3 12 -stellige LCD-Anzeige
• Angabe in den Maßeinheiten Lux und Foot Candle möglich
  • 4 wählbare Messbereiche von 0-200.000 Lux oder 0-20.000 Foot Candle
  • Automatische Nullstellung
  • Messwert-Haltefunktion (Data Hold)
• Speicherung des Maximalwerts (Peak-Funktion)
• Batteriestatusanzeige
• Einfache, handliche Bedienung durch externen Lichtsensor
  • Hohe Messgenauigkeit
  • Hohe Reaktionsgeschwindigkeit
  • Betrieb über 9 V Blockbatterie
• Inkl. Batterie und Aufbewahrungstasche

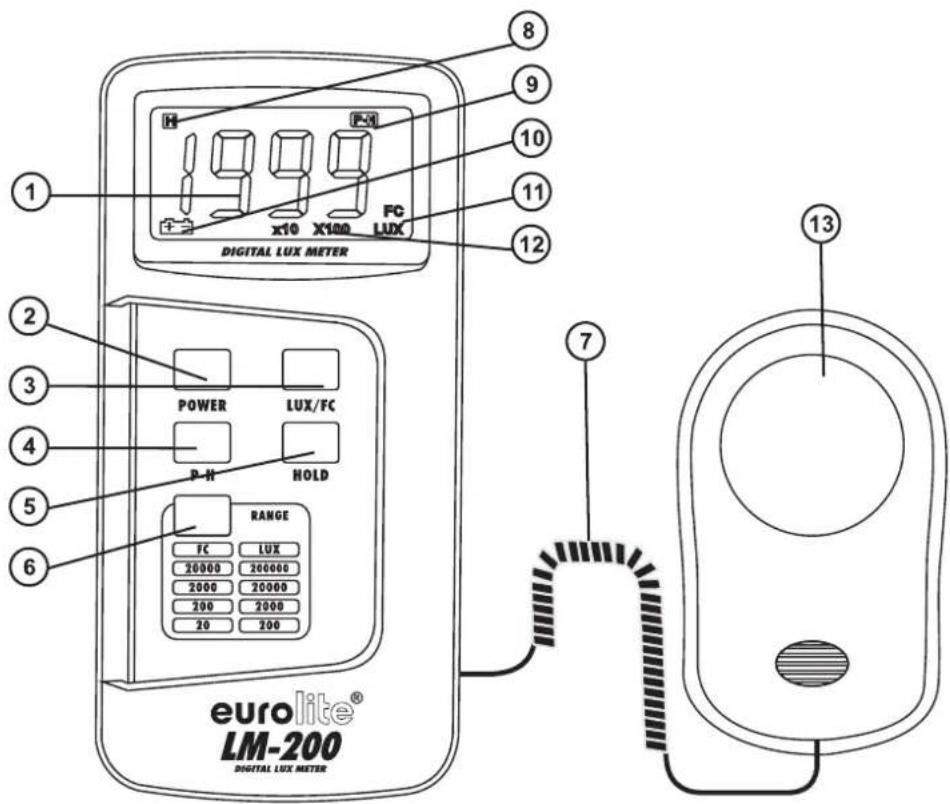

Geräteübersicht

1 2 3 4 5 6 7 8 9 10 11 12 DIGITAL LUX METER POWER LUX/FC P-H HOLD RANGE FC LUX 20000 200000 2000 20000 200 2000 20 200 13 eurolite® LM-200 DIGITAL LUX METER

(1) Display/Messwert
(2) Ein-/Ausschalter
(3) Taste Maßeinheit LUX/FC
(4) Peak-Taste
(5) Hold-Taste
(6) Taste Mess- bereiche
(7) Spiralkabel
(8) Anzeige Messwert-Haltefunktion
(9) Anzeige maximaler Messwert
(10) Anzeige Batterie- kapazität erschöpft
(11) Anzeige Maßeinheit
(12) Anzeige Messbereich
(13) Lichtsensor

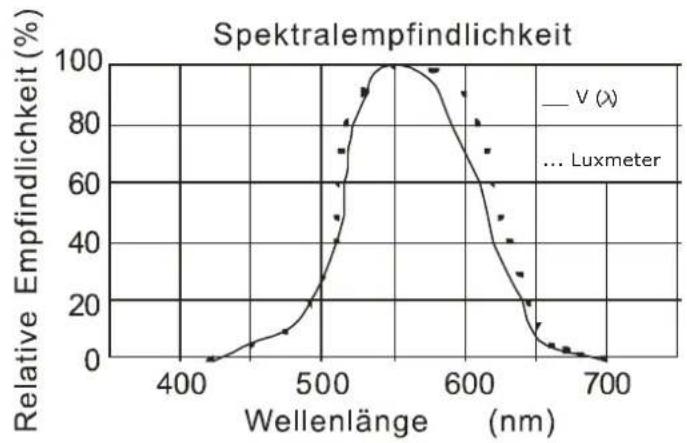

Bandbreite des Lichtsensors

BEDIENUNG

Bevor Sie mit der ersten Messung beginnen können, beachten Sie bitte die folgenden Punkte:

1. Um die Batteriefachabdeckung zu öffnen ist es vorab nötig, die elastische Hülle des Gehäuses zu entfernen. Schrauben Sie danach, mit einem passenden Schraubendreher, die Schraube der Batterieabdeckung an der Rückseite des Gerätes aus dem Gehäuse. Entfernen Sie die Batteriefachabdeckung und schließen Sie die 9 V Blockbatterie an. Achten Sie auf die richtige Polung. Bringen Sie die Batteriefachabdeckung wieder an, schrauben die Abdeckung fest und stülpen Sie die elastische Hülle wieder über das Gehäuse.

Wird das Gerät längere Zeit (ca. 1-2 Wochen) nicht benutzt, nehmen Sie bitte die Batterie heraus, um das Gerät vor einem eventuellen Auslaufen der Batterie zu schützen. Wird eine verbrauchte Batterie ausgetauscht, entfernen Sie zunächst die verbrauchte Batterie aus dem Batteriefach.

ACHTUNG!

Explosionsgefahr bei unsachgemäßem Auswechseln der Batterien. Nur durch denselben oder einen entsprechenden, vom Hersteller empfohlenen Typ ersetzen. Verbrauchte Batterien nach den Anweisungen des Herstellers beseitigen.

ENTSORGUNGSHINWEIS

Alte und verbrauchte Batterien bzw. defekte Akkus bitte fachgerecht entsorgen. Diese gehören nicht in den Hausmüll! Bitte bei einer Sammelstelle in Ihrer Nähe abgeben.

1. Ziehen Sie die Schutzfolie von der Digitalanzeige des Gerätes ab.

2. Entfernen Sie vor jeder Messung die Schutzkappe des Lichtsensors, und setzen diese nach Beendigung der Messung wieder auf.

3. Schalten Sie das Gerät über den Ein-/Ausschalter ein. Auf dem Display wird eine Anzeige sichtbar. Das Gerät verfügt über vier wählbare Messbereiche [0-200 lx, 200-2.000 lx, 2.000-20.000 lx (Messwert x 10) und 20.000-200.000 lx (Messwert x 100)]. Die Messbereiche lassen sich über die Taste Messbereiche einstellen. Sie haben außerdem die Möglichkeit, über die Taste für Maßeinheiten, zwischen der Anzeige in Lux und Foot Candle zu wählen. Erscheint ein „I“ auf dem Display, liegt der Messwert außerhalb des Messbereichs und der Messbereich muss auf den nächst höheren Messbereich gestellt werden.

4. Erscheint im Display das Batteriesymbol, ist die Batterie verbraucht und muss erneuert werden.

5. Schalten Sie nach dem Gebrauch das Gerät aus um die Batterie zu schonen. Bei längerer Nichtbenutzung entnehmen Sie bitte die Batterie, um ein Auslaufen zu verhindern.

6. Wenn Sie einen Wert festhalten möchten, drücken Sie die Hold-Taste. Das Display zeigt „H“ an. Nun wird der Messwert, der vor dem Einstellen der Hold-Funktion auftritt, festgehalten. Durch erneutes Drücken wird die Hold-Funktion deaktiviert, das Symbol „H“ auf dem Display verschwindet.

Deutsch

1. Wenn Sie den maximal auftretenden Messwert festhalten möchten, drücken Sie die Peak-Taste. Das Display zeigt „P-H“ an. Nun wird der höchste Messwert festgehalten. Drücken Sie die Peak-Taste erneut, um die Funktion zu deaktivieren. Das Symbol „P-H“ auf dem Display verschwindet.

REINIGUNG UND WARTUNG

Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden!

Im Geräteinneren befinden sich außer der Batterie keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!

Um die Batterie auszutauschen, beachten Sie bitte die Hinweise unter "Bedienung".

Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.

Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.

TECHNISCHE DATEN

Spannungsversorgung: 9 V Block
Lebensdauer der Batterie: ca. 200 Std.
Messbereiche Lux: 0-200 lx,	200-2.000 lx,2.000-20.000 lx (Messwert x 10),20.000-200.000 lx (Messwert x 100)
Genauigkeit: ± 3 % der aktuellen Anzeige, ± 5 % der Vollskala <= 20.000 lx,± 5 % der aktuellen Anzeige + 10 Punkte der Vollskala > 20.000 lx)
Kalibrierung: Standard Glühlampe weiß mit 2856 Kelvin Farbtemperatur
Wiederholpräzision: ± 2 %
Temperatur-Charakteristik: ± 0,1 %/°C
Abtastrate: 2 Messungen in der Sekunde
Messelektrode: Silizium-Fotodiode mit Filter
Maße (LxBxH): 160 x 80 x 40 mm
Gewicht: 0,3 kg

Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 08.07.2008 ©
