Кассетный видеоплеер

с возможностью записи с линейного входа

ИНСТРУКЦИЯ ДЛЯ ПОЛЬЗОВАТЕЛЯ

МОДЕЛЬ: L218/L217/L216/L214

PAL NTSC

BZ03

CE

Пожалуйста, тщательно и полностью прочтите эту Инструкцию перед подключением, пользованием или регулировкой данного изделия.

Cpo

пужбы данного товара-7 лет со дня передачи

TOB

потребителю.

Internet Address:http://www.lg.ru

Информационная служба LG Electronics [phone]

Меры предосторожности,

содержание и

особенности

Спасибо, что приобрели этот кассетный

видеоплеер

Я - значок

серевисной

службы LG в

виде воскупица-

70.51.1980 01/0169

Тельного знака,

мовилизирующего впечатления клиента. Я буду рад помочь вам

познакомиться с 放щим

Нормойкомпятской в области

Расположите ваш видеоплеер так, чтобы избежать попадания на него яркого света или прямых солнечных лучей.

Необходимо позаботиться о том, чтобы

ваш видаоплеор не подвергался.

Ваш видобенлозр No подсертизия

здействию ненужной виорации,

Во время грозы рекомендуется отключить и антенный кабель, и сетевой шнур, чтобы предотвратить случайное повреждение вашего видеоплеера и телевизора.

Не пользуйтесь вашим видеоплеером, если он поврежден.

Ваш видеоплеер не должен ремонтироваться никем, кроме квалифицированного специалиста по ремонту.

Никогда не снимайте заднюю крышку вашего видеоплеера, поскольку это может привести к удару током и другим неприятным последствиям. Если ваш видеоплеер не работает должным образом, обратитесь к Руководству по устранению неполадок на стр. 15. Если ваш видеоплеер по-прежнему не работает должным образом, отключите его и обратитесь в магазин, где вы купили видеоплеер.

Если аппарат быстро переносится из холодного места в теплое, не пользуйтесь им в течение двух или трех часов.

Конденсация влаги на барабане видеоголовок, одной из самых важных частей видеоплеера, приведет к повреждению ленты. Если у вас произошла конденсация влаги, вставьте вилку сетевого шнура в розетку, поставьте выключатель POWER (ПИТАНИЕ) в положение ON (ВКЛЮЧИТЬ), и дайте видеоплееру настоять при комнатной температуре, пока сконденсировавшаяся влага не исчезнет.

Необходимо предотвратить попадание на устройство капель и брызг. Не ставить на устройство заполненные жидкостями предметы, например, вазы.

Предупреждение

Меры предосторожности и содержание

Органы управления и разъемы

Подключение к телевизору

Настройка канала для видеоплеера

Функции пульта дистанционного управления

Вывод дополнительной информации на экран

Просмотр видеокассеты

Другие особенности воспроизведения

Видеодоктор(Самопроверка)

Запись

Перезались кассет

Устранение неполадок и технические характеристики

• Супер Мультисистема
- PAL SECAM - BIG D/K
- MESECAM. NTSC 3.58/4.43
- Воспроизведение NTSC на телевизорах с системой PAL
• Замедленная скорость воспроизведения и записи (LP/EP)
• ICON OSD — панель настройки на экране
• Система ОРВ (система настройки оптимальных
характеристик изображения) (см. стр. 9)
• Видео доктор (самодиагностика)
- Возможность записи с линейного входа через разъемы аудио/видео

Каждая кнопка имеет ту же функцию, что и соответствующая ей кнопка на пульте дистанционного управления. (см. стр. 6)
МОДЕЛЬ : L218

1 2 3 4 5 6 12 11 10 9 8 7

МОДЕЛЬ : L216

1 2 3 4 5 6 12 11 10 9 8 7

1. Включение/выключение питания
2. Стоп/Выгрузка кассеты
3. Отсек для кассеты
4. Перемотка назад
5. Воспроизведение
6. Перемотка вперед

МОДЕЛЬ : L217

1 2 3 4 5 6 12 11 10 9 8 7

МОДЕЛЬ:L214

1 2 3 5 7 4 6 12 11 10 9 8 13

1. ПАУЗА
   8.Запись
2. Приемник дистанционного управления
3. Индикаторы функций
4. Переключатель систем (см. стр. 7.)
5. Система ОРР (см. стр. 9.)
6. SPEED (см. стр. 12.)

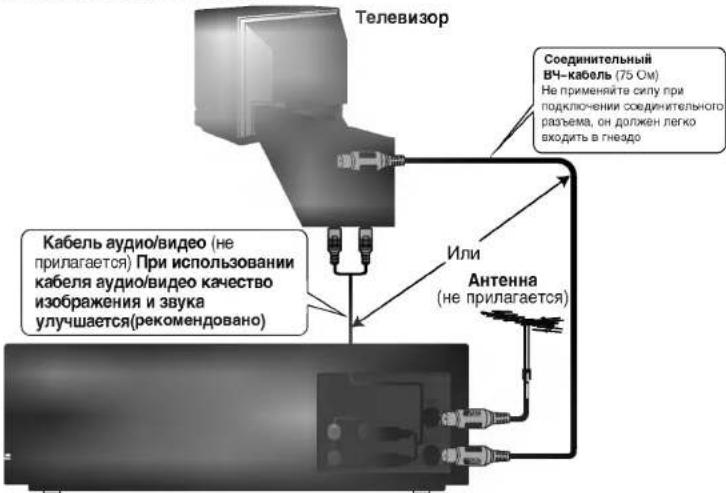

Подключение к телевизору

Если вы подключаете свой видеоплеер, польчесь

прилагаемым

соединительным

ВЧ- кабелем (75 ОМ),

вам придется

настроить в своем

телевизоре канал для

видеоплеера, чтобы

вы могли смотреть

видеокассеты. Далее

в этой инструкции

еще будет рассказано

настраивать этот

канал на теленизоре

Перед

подключением

убедитесь, что оба

изделия отключены

от сети.

На этой странице описан наиболее простой способ соединения. Однако, обратитесь к инструкции

изготовителя телевизора за конкретной информацией. Бо избежание повреждения оборудования

обеспечьте, чтобы все соединения производились, когда и ваш видеоплеер, и дополнительное

оборудование отключены от сети. Подключение видеоплеера с помощью кабеля для аудио/видео

сигналов – это один из лучших способов получения оптимального качества звука и изображения

ри воспроизведений видеозаписей(рекомендовано). Если у вас есть телевизор с входными гнездами

аудио/видео, вы сможете воспользоваться этим способом; вы не сможете получить наиболее оптимальное качество при подключении с помощью обычного ВЧ-кабеля.

Телевизор Кабель аудио/видео (не прилагается) При использовании кабеля аудио/видео качество изображения и звука улучшается(рекомендовано) Или Соединительный ВЧ-кабель (75 ОМ) Не применяйте силу при подключении соединительного разъема, он должен легко входить в гнвздо Антенна (не прилагается)

Ваш видеоплеер (вид сзади)

Ваш телевизор принимает сигналы от видеоплеера так же, как от телевизионных станций.

Вам нужно выбрать номер канала и настроить его для того, чтобы вы могли смотреть видеозаписи.

Если вы подключаете монитор или телевизор, снабженный гнездами АУДИО и ВИДЕО, такая настройка не требуется, просто выберите для телевизора режим AV (аудио/видео)

(рекомендовано).

Убедитесь, что вы правильно установили свой видеоплеер, как это описывалось ранее данный инструкции.

Нажмите кнопку POWER (ПИТАНИЕ), чтобы включить видеоплеер.

Включите телевизор.

Вставьте в видеоплеер кассету с записью и нажмите кнопку PLAY (ВОСПРОИЗВЕДЕНИЕ).

Настройте ваш телевизор

на 36-й канал.

И тогда вы увидите

изображение,которое воспроизводится с вашего

видеоплеера.

Сохраните настройку телевизора на выбранный Канал. (Если вы не зна как это делается, вам понадобится посмотреть в инструкцию на ваш телевизор).

Изменение канала передачи

Если 36 канал телефизора

уже занят или если

изображение искажено,

свяжитесь с ближайшим центром обслуживания.

Для того,

ЧТОБЫ

смотреть

телепередачи,

ВЫКЛЮЧИТЕ

деоплеер.

Когда видеоплеер

включен, прием

сигнала от

телестанций через

гнездо АНТЕННЫ

НЕВОЗМОЖЕН,

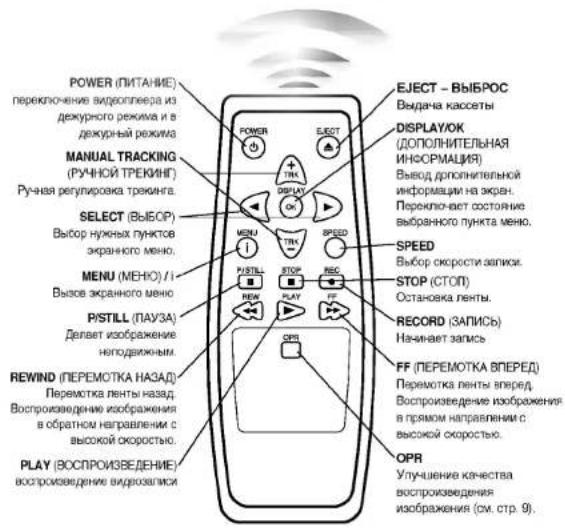

Пульт дистанционного управления. Расположение и функции

Если вы не собираетесь пользоваться ПУЛЬТОМ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Не используйте батареи разной даты выпуска и разного типа. Выбрасывая батареи, соблюдайте природоохранное законодательство.

Ваш видеоплеер разработан так, что практически всеми его функциями можно управлять с ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ. Некоторыми функциями можно также управлять с ПЕРЕДНЕЙ ПАНЕЛИ видеоплеера. Максимальное расстояние, с которого можно управлять видеоплеером составляет 7,5 м. Пульт дистанционного управления должен также находиться под углом не больше 30° с каждой стороны относительно ПРИЕМНИКА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ видеоплеера.

POWER (ПИТАНИЕ) переключение видеоплиера из дежурного режима и в дежурный режима EJECT – ВЫБРОС Выдача кассеты DISPLAY/OK (ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ) Вывод дополнительной информации на экран. Переключает состояние выбраннык пункта меню. EJECT - ВЫБРОС MANUAL TRACKING (РУЧНОЙ ТРЕКИНГ) Ручная регулировка трежинга. SELECT (ВЫБОР) Выбор нужных пунктов экранного меню. MENU (МЕНЮ) / 1 Вызов экранного меню PI STILL (ПАУЗА) Деляет изображение неподвижным. PSTILL (ПАУЗА) ПИ STILL STOP REC NEW PLAY FF RECORD (ЗАПИСЬ) Начинает запись FF (ПЕРЕМОТКА ВПЕРЕД) Перемотка ленты вперед. Воспроизведение изображения в прямом направлении с высокой скоростью. REWIND (ПЕРЕМОТКА НАЗАД) Перемотка ленты назад. Воспроизведение изображения в обратном направлении с высокой скоростью. PLAY (ВОСПРОИЗВЕДЕНИЕ) воспроизведение видрозалися OPR Улучшение качества воспроизведения изображения (см. стр. 9).

Установка батарей

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ работает от двух батарей типа AAA ("пальчиковых").

Вложите в отсек для батарей две батареи, убедившись, что полярность соблюдена верно.

Установите крышку на место.

а экран может выводиться информация счетчика ленты и информация о режиме работы вашего видеоплеера. Глядя на экран, вы можете изменить или установить некоторые функции с помощью пульта дистанционного управления и выведенной на экран дополнительной информации.

ВЫВОД НА ЭКРАН МЕНЮ

Нажмите кнопку MENU (МЕНЮ) / i, чтобы вывести главное меню на экран.

Нажмите ◀ или ▶ для выбора нужного меню.

Нажмите кнопку DISPLAY /OK и выберите подменю при помощи кнопок ◀ или ▶.

Нажмите кнопку MENU (МЕНЮ) / і чтобы убрать меню с экрана.

F.OSD (вывод на экран дополнительной информации) ВКЛЮЧЕНИЕ (ON) или ВЫКЛЮЧЕНИЕ (OFF). дополнительной информации на экране

OPR Улучшение качества воспроизведения изображения (см. стр. 9).

REPEAT (ПОВТОР) Если вы хотите, чтобы видеокассета воспроизводилась повторно, установите функцию REPEAT (ПОВТОР) в положение ON (ВКЛЮЧЕНО)(см. стр. 10).

ДОКТОР

Устранение неполадок при работе с видеопроигрывателем (см. страницу 11).

ЯЗЫК OSD Изменение языка надписей на экране (ENGLISH или РУССКИЙ).

СИСТЕМА Выбор цветовой системы, используемой для воспроизведения или записи. Цветовую систему можно также установить при помощи кнопки SYSTEM на передней панели видеопроигрывателя. Выбранная система будет изменяться в порядке, соответствующем показанному на рисунке.

Система	Рожим	Изменонное системы
PAL/MESECAM	Запись	АВТОМАТ→ПАЛ→МЕСЕКАМ
	Востроизвед	АВТОМАТ→ПАЛ→МЕСЕКАМ
NTSC	Запись	NTSC3.58→NTSC4.43
	Востроизвед	NTSC-PB→NTSC3.58→NTSC4.43

ВЫВОД ДОПОЛНИТЕЛЬНОЙ ИНФОРМАЦИИ НА ЭКРАН

Для вывода дополнительной информации на экран нажмите киспку DISPLAY (ПОКАЗ) / OK.

TIN DISPLAY MENU ① ② ③ ④

① Режим работы ② Система цвета ③ Режим функции настройки оптимальных характеристик изображения (см. стр. 9) ④ Счетчик ленты (часы:минуты:секунды)

Вывод дополнительной информации на экран

0:00:00. Если кассета не вставлена, счетчик ленты не работает. Через 3 секунды дополнительная информация пропадает с экрана.

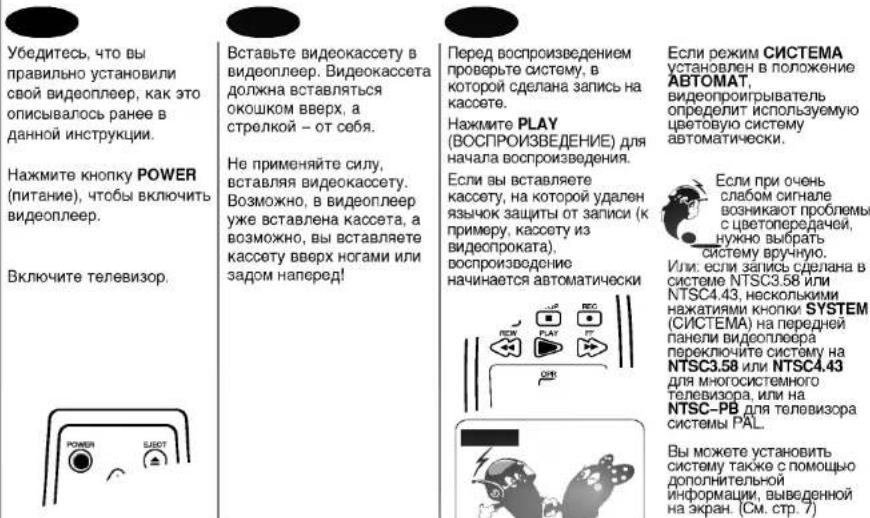

Как воспроизводить видеокассету

Этот видеоплеер предназначен для воспроизведения и записи видеокассет с использованием систем цветного телевидения PAL MESECAM и NTSC (3.58 или 4.43). Загружать и выгружать кассету вы можете только тогда, когда ваш видеоплеер включен в сеть. Улучшение качества изображения Когда кассета вставлена и начато воспроизведение, работает система автотрекинга, позволяющая автоматически получить наилучшее возможное изображение. При этом на экране появляется надпись "AUTO TRACKING" (АВТО ТРЗКИНГ). При плохом качестве записи, несколько раз нажмите кнопку TRK (- или +) на пульте дистанционного управления для того, чтобы вручную отрегулировать трекинг, пока не исчезнут искажения.

Убедитесь, что вы правильно установили свой видеоплеер, как это описывалось ранее в данной инструкции.

Нажмите кнопку POWER (питание), чтобы включить видеоплеер.

Включите телевизор.

Вставьте видеокассету в видеоплеер. Видеокассета должна вставляться окошком вверх, а стрелкой – от себя.

Не применяйте силу, вставляя видеокассету. Возможно, в видеоплеер уже вставлена кассета, а возможно, вы вставляете кассету вверх ногами или задом наперед!

Перед воспроизведением проверьте систему, в которой сделана запись на кассете.

Нажмите PLAY (ВОСПРОИЗВЕДЕНИЕ) для начала воспроизведения.

Если вы вставляете кассету, на которой удален язычок защиты от записи (к примеру, кассету из видеспроката). воспроизведение начинается автоматически

Если режим СИСТЕМА установлен в положение АВТОМАТ, видеопроигрыватель определит используемую цветовую систему автоматически.

Если при очень славом сигнале возникают проблемы с цветопередачей, нужно выбрать систему вручную. Или: если запись сделана в системе NTSC3.58 или NTSC4.43, несколькими нажатиями кнопки SYSTEM (СИСТЕМА) на передней панели видеоплеера переключите систему на NTSC3.58 или NTSC4.43 для многосистемного телевизора, или на NTSC-РВ для телевизора системы PAL.

Вы можете установить систему также с помощью дополнительной информации, выведенной на экран. (См. стр. 7)

Чистка видеоголовок

Накопившаяся за долгое время грязь на головках может стать причиной некачественного или пропадающего изображения. Видеокассеты высокого качества при нормальных условиях не загрязняют видеоголовку, однако старые или поврежденные могут. Чистку видеоголовок следует производить лентами для чистки видеоголовок которые имеются в свободной продаже.

ПАУЗА

Нажмите кнопку P/STILL (ПАУЗА), чтобы

Лента может быть остановлена в режиме "Пауза" на время до 5 минут. Через 5 минут видеоплеер остановит воспроизведение, чтобы предотвратить повреждение ленты или видеоплеера.

Остановленное изображение может быть нестабильным или содержать шум, это совершенно нормально и не свидетельствует о каких—либо неполадках в видеоплеере!

Чтобы продолжить воспроизведение, нажмите кнопку PLAY (ВОСПРОИЗВЕДЕНИЕ).

Визуальный поиск

Во время воспроизведения нажмите кнопку FF (ПЕРЕМОТКА ВПЕРЕД) или REW (ПЕРЕМОТКА НАЗАД) Это позволит вам быстро перематывать ленту и одновременно видеть, в каком месте ленты вы находится.

Для возврата к нормальной скорости воспроизведения нажмите кнопку PLAY (ВОСПРОИЗВЕДЕНИЕ).

При визуальном поиске в информационном окне на передней панели видеоплеера мигает индикатор PLAY (ВОСПРОИЗВЕДЕНИЕ).

Визуальный поиск может продолжаться в течение не более 3 минут, после чего видеоплеер вернется к нормальному воспроизведению. Во время визуального поиска звук выключается, а на экране возникают шумовые полосы.

Для завершения воспроизведения нажмите кнопку STOP (СТОП).

Нажмите кнопку ЕJECT

(ВЫГРУЗКА КАССЕТЫ). Отсек для кассет откроется и кассета будет частично выступать из отсека.

Когда достигнут конец ленты, видеоплеер автоматически завершит воспроизведение, перемотает ленту на начало, остановится, выгрузит кассету, и перейдет в ДЕЖУРНЫЙ РЕЖИМ.

OPR (Система оптимального изображения) эта система

Ота система позволяет улучшить качество воспроизведения, автоматически подстраивая

подстраивая видеопроигрыватель под конкретную ленту.

Нажмите MENU / i. Нажмите ◀ или ▶ для выбора OPR. Нажмите OK

При помощи кнопок ◀ или ▶ выберите режим ВЫКЛ, МЯГК (СОФТ) или КОНТРАСТ.

Нажмите MENU / i для удаления с экрана моню.

Обратите внимание, что функцией ОРР можно пользоваться только в режиме воспроизведения.

Систему ОРР можно также включить нажатием кнопки ОРР на пульте дистанционного управления или на передней панели видеопроигрывателя

Повторяющееся

воспроизведение

Если вы хотите, чтобы

воспроизведение

видеокассеты

повторялось, установите

функцию НЕРЕАТ (ПОРТОР) и состояние ОН

(ВКЛЮЧЕНО).

Нажмите кнопку MENU

(MEHIO) / i.

Нажмите кнопку ◀ или ▶

Чтобы выбрать функцию REPEAT (ПОВТОР).

Нажмите кнопку

DISPLAY/OK

Нажмите ◀ или ▶ для

переключения между

СОСТОЯНИЯМИ ON

(ВКЛЮЧЕН) ИЛИ OFF (BЫКЛЮЧЕН).

Нажмите кнопку MENU

(MENIO) / I, чтобы убрать меню с экрана.

При достижении конца

ленты, видеоплеер

автоматически

нашало и повторяет

воспроизведение.

Если вы хотите

выключить эту функцию,

установите функцию

ПЕРЕАТ (ПОВТОР) в состояние ОФЕ

(ВЫКЛЮЧЕНО).

При извлечении

кассеты функция

ПОВТОР

автоматически

выключается

Логический поиск

Для того, чтобы видеть

изображение при перемотке

ЛЕНТЫ ВПОРЕД ИЛИ НАЗАД, УДОРЖИВАЙТО ПРИ ПЕРОМОТКО

нажатой кнопку FF

(ПЕРЕМОТКА ВПЕРЕД) или

REW (ПЕРЕМОТКА НАЗАД).

Видеоплеер включает

поиск вперед или назад

Чтобы вернуться

перемотке вперед или

назад без просмотра

изображения, отпустите кнопку.

ВИДЕОДОКТОР (Самодиагностика)

При возникновении любых неполадок в видеопроигрывателе система самодиагностики

проинформирует Вас о них. Сообщения о неполадках будут выводиться на экран телевизора.

Нажмите MENU / i.

Кнопками ◀ и ▶ выберите пункт Dr.

Нажмите DISPLAY/OK.

Нажимайте ◀ или ▶, чтобы

проверить возможные

неполадки.

СОСТОЯНИЕ ГОЛОВКИ

• ДА

- ОЧИСТИТЬ

Вам необходимо очистить

ГОЛОВКИ

видеомагнитофона.

СОСТОЯНИЕ КАССЕТЫ

● НЕ ЗАЩИЩЕНА ОТ ЗАПИСИ

● ЗАЩИЩЕНА ОТ ЗАПИСИ

Видеокассета защищена

от записи. Вставьте

видеокассету, не

защищенную от записи.

Нажмите MENU / I.

Как делать записи

Если вы не хотите, чтобы запись на ленте была

стерта (это вполне может случайно произойти!), удалите язычок защиты от записи на задней стенке кассеты.

На видеокассетах с удаленным язычком защиты от записи также можно осуществлять запись, заклеив отверстие от язычка липкой лентой.

Видеоплеер позволяет осуществлять запись телепередач, будучи подсоединен к телевизору, снабженному выходными гнездами для АУДИО и ВИДЕО сигналов.

Подключите видеоплеер к телевизору, как показано ниже.

Наружная антенна должна быть подключена к телевизору.

Телевизор Antenna К АУДИО/VIDEO ВЫХОДУ К АУДИО/VIDEO ВХОДУ

ВИДЕОПЛЕЕР

Нажмите кнопку POWER (ПИТАНИЕ), чтобы включить видеоплеер.

Включите телевизор и выберите с помощью переключателя каналов канал, передачу которого вы собираетесь записывать.

Вставьте видеокассету с неудаленным язычком защиты от записи в видеоплеер.

Видеокассета должна вставляться окошком вверх, а стрелкой – от себя.

Не применяйте силу, вставляя видеокассету. Возможно, в видеоплеер уже вставлена кассета, а возможно, вы вставляете кассету вверх ногами или задом наперед!

Нажатием кнопки SPEED установите нужную скорость записи.

Для системы NTSC SP или EP. Для системы PAL: SP или LP.

Нажмите кнопку REC

(ЗАПИСЬ), чтобы начать

запись.

Не переключайте

канал на

телевизоре во

время записи

телепередачи.

Для того, чтобы не

записывать ненужные

сцены, нажмите кнопку

P/STILL (ПАУЗА)

В информационном окне

при этом мигает

индикатор REC.

Для продолжения записи

снова нажмите кнопку

P/STILL

Лента может быть

остановлена в режиме

"II●" на время до 5 минут.

Через 5 минут видеоплеер

остановит запись, чтобы

предотвратить повреждение

ленты или видеоплеера.

Для завершения записи

нажмите кнопку STOP

(СТОП).

Нажмите кнопку ЕJECT

(ВЫГРУЗКА КАССЕТЫ).

Отсек для кассет

откроется, и кассета

будет частично выступать

из него.

Когда достигнут конец ленты,

видеоплеер автоматически

завершит запись, перемотает

ленту на начало, остановится

выгрузит кассету, и перейдет

в ДЕЖУРНЫЙ РЕЖИМ.

Перезапись кассет

Несанкционированна

видеокассет и других материалов может нарушать права обладателей авторских прав и преследоваться по закону.

Убедитесь, что все соединения производятся, когда и видеоплеер, и телевизор отключены от сети, во избежание повреждения оборудования

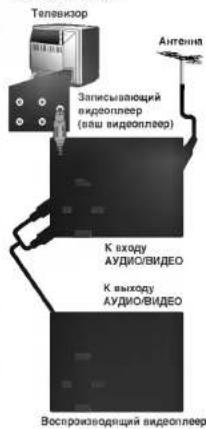

Подключите свой видеоплеевр к другому видеоплееру, как показано ниже.

Телевизор Антонна Записывающий видеоплеер (ваш видеоплеер) К входу АУДИО/ВИДЕО К выходу АУДИО/ВИДЕО Воспроизводящий видеоплеер

Нажмите кнопку POWER (ПИТАНИЕ), чтобы включить свой видеоплеер.

Вставьте ранее записанную кассету, с которой будет производиться запись, в другой (воспроизводящий) видеоплеер.

Вставьте чистую видеокассету, не защищенную от записи в свой (записывающий) видеоплеер.

Одновременно начинайте запись на своем видеоплеере и воспроизведение на другом.

Для завершения записи нажмите кнопку STOP (СТОП)/ЕJECT(ВЫБРОС).

Прежде чем обращаться в сервисный центр, проверьте следующее.

Нет ни изображения, ни звука

• Подключен ли сетевой шнур к розетке и есть ли напряжение в розетке?
• Включен ли телевизор?
- Настроен ли в вашем телевизоре канал, выделенный вами для просмотра видеозаписей, на выходной сигнал видеоплеера (см. стр. 5)?
- Если для соединения телевизора с видеоплеером вы использовали кабель аудио/видео, то перевели ли вы свой телевизор в режим AV (аудио/видео)?

Телепередачи не записываются

Подключена ли к вашему телевизору наружная антенна? (см. стр. 12 пункт 1).

Видеокассета не вставляется

Пуст ли отсек для кассет?

Пульт дистанционного управления не работает

• Подключен ли сетевой шнур к розетке и есть ли напряжение в розетке?
• Включен ли видеоплеер?
- Проверьте батареи в пульте дистанционного управления.

Верхняя часть воспроизводимого изображения нестабильна

• Не повреждена ли видеокассета, пытались ли вы воспроизводить другую?
• Убедитесь, что вы пользуетесь каналом вашего телевизора, выделенным для просмотра видеозаписей?

Автоматическое воспроизведение не работает

Удален ли язычок защиты от записи на видеокассете?

Основные технические характеристики

Электропитание ....Переменный ток 110–240 В, 50/60 Гц Потребляемая мощность .....Прибл. 10 Вт
Формат ленты ....Ширина ленты 12,7 мм (0,5 дюйма) Размеры (Шир. x Выс. x Гл.) ....360x94x230 мм
Масса....Прибл. 3,0 кг
Рабочая температура .....5-35°C
Рабочая влажность...... Менее 80%.

Видео

Системы цветного телевидения .....Стандарт МККР (625 строк, 50 полей),

цветовой сигнал PAL/SECAM

Формат записи PAL/MESECAM/NTSC3.58/NTSC4.43

ВЧ-ВЫХОД....PAL/SECAM (BG или DK)

Уровень входного сигнала .....1,0 Вп–п, 75 Ом, несимметричный

Уровень выходного сигнала ...1,0 Вп-п, 75 Ом, несимметричный

ВЧ-модулятор.....Дециметровые каналы 32-40

(настраиваемые)

Аудио

Уровень входного сигнала ....-6 дБм, более 47 кОм Уровень выходного сигнала ....-6 дБм, менее 1,5 кОм

Звуковой канал......Моно

Полоса воспроизводимых

звуковых частот .....100 Гц-10 кГц (-6/+3 дБм)

- Дизайн и технические характеристики могут быть изменены без предварительного уведомления.

LG Electronics Inc.

P/N: 3834RP0073F
