Produkttyp	Sicherheitskamera (vandalismussicher, wetterfest)
Modell	WV-CW244S (Aufputzmontage) / WV-CW244F (Unterputzmontage)
Bildsensor	1/3-Typ CCD, 768 (H) x 494 (V) Pixel
Auflösung	480 Zeilen horizontal
Mindestbeleuchtung	2,4 lx (Standard-Dome) / 1,0 lx (mit optionaler klarer Abdeckung WV-CW2C)
Objektiv	2-fach Zoom (3,8–8,0 mm), CS-Mount, austauschbar
Videoausgang	1,0 V [p-p] / 75 Ω, BNC
Synchronisation	Intern / Line-Lock / VD2
Schutzart	IP66
Betriebstemperatur	-10 °C bis +50 °C
Stromversorgung	24 V AC, 60 Hz, 3,0 W / 12 V DC, 265 mA
Abmessungen (Aufputz)	ø160 × 140,5 mm
Abmessungen (Unterputz)	ø152,5 × 137 mm
Gehäuse	Druckguss-Aluminium, Polycarbonat-Dome (3,5 mm)
Funktionen	BLC, ELC, ATW, Aperture Correction
Optionales Heizgerät	WV-CW3H (automatische Regelung, verhindert Kondensation)
Montage	3-Wege-Scharnier für horizontale, vertikale und rotatorische Ausrichtung
Reinigung	Mit weichem, trockenem Tuch; keine aggressiven Reinigungsmittel
Reparatur	Von autorisiertem Fachpersonal durchführen lassen

Häufig gestellte Fragen - WV-CW244 PANASONIC

Wie installiere ich die Panasonic WV-CW244 Sicherheitskamera?

Die Kamera wird mit einem 3-Wege-Scharnier geliefert, das eine einfache Ausrichtung in horizontaler, vertikaler und rotatorischer Richtung ermöglicht. Die digitale Bildverarbeitung erlaubt zudem eine Spiegelung des Bildes. Für die Wandmontage verwenden Sie das Modell WV-CW244S (Aufputz) oder für vorhandene Unterputzdosen das Modell WV-CW244F (Unterputz). Die Stromversorgung erfolgt über 24 V AC oder 12 V DC.

Welche Stromversorgung benötigt die Kamera?

Die Kamera kann mit 24 V Wechselstrom (60 Hz) oder 12 V Gleichstrom betrieben werden. Der Stromverbrauch beträgt 3,0 W bei 24 V AC bzw. 265 mA bei 12 V DC. Bei Verwendung des optionalen Heizgeräts WV-CW3H erhöht sich der Verbrauch.

Ist die Kamera wetterfest?

Ja, die Kamera erfüllt die Schutzart IP66 und ist damit staub- und strahlwasserdicht. Sie kann sowohl im Innen- als auch im Außenbereich unter Dachvorsprüngen eingesetzt werden. Bei extremen Temperaturen ist optional ein Heizgerät erhältlich.

Kann ich das Objektiv wechseln?

Ja, das mitgelieferte 2-fach Zoomobjektiv (3,8–8,0 mm) kann gegen jedes CS-Mount-Objektiv ausgetauscht werden. Dadurch können Sie die Brennweite an Ihre Überwachungsanforderungen anpassen.

Wie stelle ich den Fokus und die Zoom-Einstellungen ein?

Die Kamera verfügt über einen Monitorausgang, an den Sie einen kleinen LCD-Monitor anschließen können, um die Einstellungen bequem vorzunehmen. Die ELC-Funktion (Electronic Light Control) wird automatisch aktiviert, wenn der Monitor angeschlossen ist. Sie können Fokus und Zoom über die entsprechenden Hebel (Focus Lock Lever, Zoom Lock Lever) an der Kamera einstellen.

Was ist die minimale Beleuchtungsstärke für die Kamera?

Mit dem Standard-Dome (rauchfarben) beträgt die minimale Beleuchtungsstärke 2,4 lx (bei F1.4, Weitwinkel). Mit dem optionalen klaren Domedeckel WV-CW2C sinkt sie auf 1,0 lx, sodass auch in sehr dunklen Umgebungen farbige Bilder möglich sind.

Welche Korrekturfunktionen bietet die Kamera?

Die Kamera ist mit BLC (Back-Light Compensation), ELC (Electronic Light Control), Aperture Correction und ATW (Auto Tracing White Balance) ausgestattet. Diese Funktionen sorgen für klare Farbbilder auch bei Gegenlicht oder schwierigen Lichtverhältnissen.

Kann ich die Kamera im Freien bei Kälte verwenden?

Die Kamera ist für Betriebstemperaturen von -10 °C bis +50 °C ausgelegt. Für den Einsatz bei noch tieferen Temperaturen oder starken Temperaturschwankungen ist das optionale Heizgerät WV-CW3H erhältlich, das automatisch ein- und ausschaltet und Kondensation verhindert.

Welches optionales Zubehör ist für die Kamera erhältlich?

Optionales Zubehör umfasst das Heizgerät WV-CW3H, den klaren Domedeckel WV-CW2C für höhere Empfindlichkeit, die Montagebasis WV-Q112 für die Unterputzversion, sowie verschiedene Multiplexer, Rekorder und Monitore von Panasonic.

Wie reinige ich die Kamera?

Reinigen Sie das Gehäuse und den Domedeckel mit einem weichen, trockenen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder Lösungsmittel, da diese die Oberfläche beschädigen könnten. Bei hartnäckigen Verschmutzungen kann ein leicht angefeuchtetes Tuch verwendet werden.

BEDIENUNGSANLEITUNG WV-CW244 PANASONIC

Panasonic®

VORLÄUFIG

Vandalensichere Farbkameras

WV-CW244 Serie

Für Decken und Wände, für vorhandene Anschlussdosen

Aufputzmontage WV-CW244S

Unterputzmontage WV-CW244F

Die einfach zu installierende, vandalensichere, wetterfeste und kostengünstige Kameralösung

Diese Hochleistungskameras sind robust genug, um Stößen, Regen und extremen Temperaturen standzuhalten.

Panasonic kündigt die neue WV-CW244 Serie grundlegender vandalensicherer Kameras an. In ihren kompakten, robusten Gehäusen bieten diese All-in-One-Kameras eine vollständige Palette grundlegender Überwachungsfunktionen.

Die optionale Heizungseinheit ermöglicht den Einsatz im Freien unter Dachvorsprüngen sowie im Innenbereich, bei extremer Kälte oder bei extremen Temperaturschwankungen, was sie ideal für eine Vielzahl von Anwendungen macht.

Schwere Ausführung

Das Druckguss-Aluminiumgehäuse

Hält starken Stößen stand

Das Gehäuse besteht aus Druckguss-Aluminium, die Kuppel aus 3,5 mm dickem Polycarbonat, und die Linseneinheit ist federnd gelagert, um die Kamera vor Stößen zu schützen.

IP66-Standard

Beständig gegen Regen und Wind

Staub- und Feuchtigkeitsbeständigkeit entsprechen den internationalen Standards IP66 und ermöglichen den Einsatz im Freien unter Dachvorsprüngen sowie in Innenräumen.

Heizgerät: WV-CW3H (optional)

Ideal für extreme Temperaturen

Das optionale Heizgerät passt sich automatisch an Kälte oder extreme Temperaturschwankungen an und hilft, Kondenswasserbildung zu verhindern.

Einfache Installation

Exklusives Drei-Achsen-Scharnier für

Problemlose Installation überall

Im Inneren der Kuppel ist die Kamera auf einem Drei-Achsen-Scharnier montiert, das horizontale, vertikale und rotierende Bewegungen ermöglicht. Darüber hinaus ermöglicht die digitale Bildverarbeitung, Bilder horizontal oder vertikal zu spiegeln. Die Einstellung ist so einfach, dass man sich keine Gedanken darüber machen muss, wo die Kamera angebracht oder wie sie ausgerichtet ist.

50 Grad Azimut, 320 Grad

Monitorausgangsschnittstelle für

Einfache Einstellung von Winkel und Fokus

Der Anschluss eines kleinen LCD-Monitors erleichtert die Einstellung von Winkel und Fokus. Die ELC-Funktionen werden automatisch aktiviert, wenn der Monitor angeschlossen wird, sodass einfach sichergestellt werden kann, dass die Kamera aufnimmt, was man sehen möchte.

Kann an vorhandenen Anschlussdosen installiert werden

Für vorhandene Anschlussdosen verwenden Sie die bündige Montageart WV-CW244F.

Hochleistung

2-fach Zoomobjektiv mit variabler Brennweite

Ein 2-fach Zoomobjektiv mit einer Brennweite, die von 3,8 bis 8,0 mm variiert, ist Standardausrüstung und gewährleistet das bestmögliche Bild des überwachten Bereichs.

Austauschbare Objektive

Das Standardobjektiv kann entfernt und durch ein beliebiges CS-Mount-Objektiv ersetzt werden.

480-Linien-Horizontalauflösung

Mit einem 1/3-Zoll-CCD mit 768 (H) x 494 (V) Pixeln liefern diese Kameras gestochen scharfe Bilder mit 480 Linien horizontaler Auflösung.

Hohe Lichtempfindlichkeit

Bis zu 1 lx (0,1 fc)

Die minimale Beleuchtung beträgt 2,4 lx (0,24 fc) bei Verwendung der standardmäßigen rauchfarbenen Kuppel. Mit der optionalen klaren Kuppelabdeckung WV-CW2C arbeiten diese hochempfindlichen Kameras gut bei Lichtverhältnissen von nur 1 lx (0,1 fc), sodass klare Farbbilder in dunklen Räumen möglich sind.

Aktuelle WV-CW244-Serie

Ausgestattet mit herausragenden

Kompensations- und Korrekturfunktionen

Merkmale

Diese Kameras sind mit einer vollständigen Palette von Funktionen wie Gegenlichtkompensation (BLC), elektronischer Lichtsteuerung (ELC), Aperturkorrektur und automatischem Weißabgleich (ATW) ausgestattet, die es ihnen ermöglichen, klare, farbige Bilder in Eingängen, Fenstern und anderen stark gegenlichtbelasteten Umgebungen zu erzeugen.

Mehrkanal-Kamerasystem

Kompatibel

Bei Verwendung einer Wechselspannungsquelle von 24 V können die Kanäle Intern, Netz-Synchron und VD2 gleichzeitig genutzt werden, was die Konfiguration von Mehrkanalsystemen mit mehreren Kameras vereinfacht.

Systembeispiele

WICHTIGE BEDIENELEMENTE OPTIONALE KOMPONENTEN & ZUBEHÖR

① Schwenktisch

② Neigungs-Arretierschraube

③ Schwenk-Arretierschraube

④ Fokussier-Arretierhebel

⑤ Zoom-Arretierhebel

⑥ Azimut (Winkeleinsteller)

⑦ AP-Verstärkungsschalter

⑧ BLC-Schalter

⑨ Synchronisationsschalter

⑩ Monitor-Ausgangsbuchse

⑪ Kamerabefestigungswinkel (WV-CW244S)

⑫ Netzkabel

⑬ Videoausgang-BNC-Steckverbinder

⑭ Dome-Abdeckung

⑮ Heizkabel

Heizgerät

WV-CW3H

Montagebasis für WV-CW244F

WV-Q112

Klare Dome-Abdeckung

WV-CW2C

Digitaler Video-Duplex-Farbmultiplexer

WJ-FS409 (9ch) PS·Data

WJ-FS416 (16ch) PS·Data

Data Multiplex Unit

WJ-MP204C

PS·Data

System Controller

WV-CU360C

PS·Data

Digital Disk Recorder

with 16ch Multiplexer

WJ-HD500B

PS·Data

Digital Disk Recorder

with 8ch Multiplexer

WJ-HD200

PS·Data

Digital Disk Recorder

WJ-HD100

PS·Data

MATRIX SYSTEMS

SYSTEM 850

SYSTEM 500

SYSTEM 150

Color Monitors

WV-CM2080

WV-CM1780

WV-CM1480

WV-CM1420

WV-CM1420 WV-CM1020

PS·Data

PS·Data

PS·Data

TECHNISCHE DATEN

Model No. WV-CW244S WV-CW244F
Type Surface mount type Flush mount type
Pick Up Device 768 (H) x 494 (V) pixels, interline transfer CCD
Scanning Area 4.88 (H) x 3.66 (V) mm, (Equivalent to 1/3° tube)
Scanning 525 lines / 60 fields / 30 frames
Scanning System 2 : 1 interlace
Synchronization		Internal / Line-Lock / VD2
Video Output		VBS 1.0V [p-p] / 75 Ω / NTSC composite signal / BNC connector
Resolution Horizontal Vertical		480 lines (at center)
		more than 350 lines (at center)
Minimum Illumination (at F1.4 Wide)		2.4 lx (0.24 fc)1.0 lx (0.1 fc) with optional dome cover; WV-CW2C
Signal to Noise Ratio		50dB (at AGC Off, Weight On)
Light Control		ALC mode
Aperture SHARP or SOFT, selectable
Lens	Type	2x variable focal lens
	Focal Length	3.8 ~ 8.0 mm
	Aperture Ratio	F1.4 (Wide) to F176, close / F1.8 (Tele) to F176, close
	Min. Object Distance	1.2 m (3.9 ft) -∞
Power Source and Power Consumption		24V AC, 60Hz 3.0W / 12V DC, 265mA(24V AC, 60Hz XXW / 12V DC, XXXmA with optional heater unit)
Ambient Operating Temperature		-10°C ~ +50°C (14°F ~ 122°F)
Dimensions (D) x (H) (mm)		ø160 x 140.5 mm	ø152.5 x 137 mm
Weight (approx.)

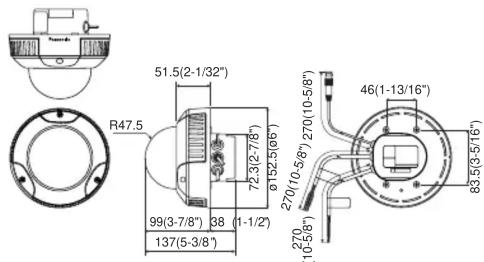

AUSSEHEN

Einheit: mm (Zoll)

WV-CW244S (Modell für Aufputzmontage)

WV-CW244F (Modell für Unterputzmontage)
