BEDIENUNGSANLEITUNG DN-16114 Digitus

Kurzanleitung zur Installation

DN-16114 • DN-16118

WICHTIGE SICHERHEITSHINWEISE

Alle durch uns angebotenen bleifreien Komponenten entsprechen den Anforderungen der europäischen Richtlinie zur Beschränkung gefährlicher Substanzen (RoHS), was bedeutet, dass unser Fertigungsprozess und die Produkte absolut „bleifrei“ und frei von in der Richtlinie benannten Substanzen sind.

Die durchkreuzte Mülltonne bedeutet, dass das Produkt am Ende seiner Nutzungsfähigkeit innerhalb der Europäischen Union getrennt entsorgt werden muss. Das betrifft dieses Produkt sowie alle entsprechend markierten Produkte. Entsorgen Sie das Gerät nicht mit dem Hausmüll. Wenden Sie sich mit Fragen zur Entsorgung dieses Geräts bitte an Ihren Fachhändler.

Dies ist ein Klasse A Produkt. In einer häuslichen Umgebung kann das Gerät Funkstörungen verursachen; in diesem Fall ergreifen Sie bitte angemessene Maßnahmen.

FCC-Hinweise

Diese Ausrüstung wurde getestet und entspricht den Obergrenzen für Digitalgeräte der Klasse B, gemäß Teil 15 der FCC-Normen. Diese Grenzwerte dienen als angemessener Schutz gegen schädliche Störungen, wenn das Gerät in einer gewerblichen Umgebung betrieben wird. Dieses Gerät erzeugt, nutzt und strahlt Funk-Frequenzenergie ab und kann, sofern es nicht in Übereinstimmung mit der Bedienungsanleitung installiert und betrieben wird, zu nachteiligen Störungen der Funkkommunikationen führen. Der Betrieb dieser Geräte im häuslichen Bereich führt möglicherweise zu Störungen, die Sie auf eigene Kosten beseitigen müssen.

Dieses Gerät erfüllt Teil 15 der FCC-Bestimmungen. Sein Betrieb unterliegt den beiden folgenden Bedingungen:

(1) Dieses Gerät darf keine schädlichen Störungen verursachen, und
(2) Dieses Gerät muss jede empfangene Störung akzeptieren, einschließlich Störungen, die unerwünschte Betriebszustände verursachen könnten.

Haftungsausschluss

Wir behalten uns das Recht vor, Inhalte dieser Bedienungsanleitung jederzeit zu entfernen oder zu überarbeiten. Wir übernehmen keine Garantie oder Haftung für die Genauigkeit, Vollständigkeit oder Nützlichkeit dieser Bedienungsanleitung. Änderung der Inhalte dieser Bedienungsanleitung vorbehalten.

Dieses Produkt hat keinen Standby- / Abschaltmodus.

MPEG4 Lizenz

DIESES PRODUKT IST GEMÄSS DER MPEG4 VISUAL PATENT PORTFOLIO LIZENZ FÜR DIE PERSÖNLICHE UND NICHTKOMMERZIELLE NUTZUNG EINES VERBRAUCHERS FÜR (i) DIE CODIERUNG VON VIDEO ENTSPRECHEND DES MPEG4 VISUAL STANDARD („MPEG-4 VIDEO“) BZW. (ii) DECODIERUNG VON MPEG4 VIDEO, DAS DURCH EINEN VERBRAUCHER IN EINER PERSÖNLICHEN UND NICHTKOMMERZIELLEN AKTIVITÄT BZW. VON EINEM DURCH MPEG LA LIZENZIERTEN VIDEOANBIETER ERHALTEN WURDE. FÜR KEINE ANDEREN NUTZUNGEN WIRD EINE LIZENZ ERTEILT ODER ANGENOMMEN. ZUSÄTZLICHE INFORMATIONEN EINSCHLIESSLICH ZU INTERNER WERBUNG UND KOMMERZIELLER NUTZUNG ERHALTEN SIE VON MPEG LA, LLC. SIEHE HTTP://WWW.MPEGLA.COM.

GPL Lizenz

Dieses Produkt enthält Codes, welche durch Drittunternehmen entwickelt wurden und welche der GNU Allgemein Public License („GPL“) oder der GNU Lesser Public License („LGPL“) unterliegen.

Der in diesem Produkt benutzte GPL-Code wird ohne Gewährleistung veröffentlicht und unterliegt dem Urheberrecht des entsprechenden Autors.

Weitere Quellencodes, welche den GPL-Lizenzen unterliegen, sind auf Anfrage erhältlich.

Wir freuen uns, unsere Modifikationen des Linux Kernel sowie einige neue Befehle und einige Werkzeuge zur Verfügung zu stellen, damit Sie in den Code gelangen. Die Codes finden Sie auf der FTP-Site, bitte laden Sie sie von der nachstehenden Site herunter oder wenden Sie sich an Ihren Fachhändler:

http://download.dvrtw.com.tw/GPL/NVR/T-Seriers/linux.tar.gz

1. HARDWARE ÜBERBLICK

1.1 Frontblende

Hinweis: Die Funktionen auf der Frontblende und Rückseite können abhängig vom eingestellten Modus variieren.

1) LED-Kontrollleuchten

Alarm oder ≈	Ein Alarmereignis liegt an.
Internet oder ↗	Das Gerät ist mit dem Internet verbunden.
e-SATA Ein externes Diskarray wurde angeschlossen.
(1)*	Das Gerät wird mit Strom versorgt.
?*	Das Gerät ist mit einem LAN verbunden.
Aufnahme* Die Aufnahme ist aktiviert.
FESTPLATTE* Die Festplatten sind im Gerät installiert und ordnungsgemäß angeschlossen.
Nur bei ausgewählten Modellen

2) USB-Port

Schließen Sie hier ein kompatibles USB-Laufwerk für Video-Backup an.

Hinweis: Eine Liste kompatibler USB-Laufwerke finden Sie unter „ANLAGE 1 LISTE KOMPATIBLER USB-FLASHLAUFWERKE“ auf Seite 8.

3) Maus-Port (7)

Schließen Sie hier eine Maus an.

1.2 Rückseite

1) eSATA

Dieser Schnittstelle dient zum Anschluss eines Speichergeräts mit eSATA-Port, wie zum Beispiel ein Diskarray.

Hinweis: Erwerben Sie ein Diskarray, das ein Linuxsystem unterstützt, um sicherzustellen, dass Ihr Gerät ordnungsgemäß funktioniert. Eine Liste kompatibler Laufwerke finden Sie unter „ANLAGE 5 DISKARRAY KOMPATIBILITÄTSLISTE“ auf Seite 14.

Hinweis: Wenn das Diskarray nicht ordnungsgemäß angeschlossen bzw. nicht erkannt wurde, prüfen Sie den Modus Ihres Diskarrays, oder führen Sie ein standardmäßiges Reset am Diskarray durch und versuchen Sie es erneut.

2) HDMI

Dieser Port dient dem Anschluss eines Monitors, der eine HDMI-Schnittstelle unterstützt.

Hinweis: Direktanschluss eines Monitors, der VGA oder Composite unterstützt, wird nicht unterstützt. Bitte bereiten Sie einen Konverter vor.

Dieser Port dient der Verbindung Ihres Geräts mit dem Internet.

4) DC-EINGANG

Schließen Sie hier das Gerät über den Netzadapter am Stromnetz an.

5) -○ (Hauptschalter)

Mit „—“ schalten Sie das Gerät ein und mit „O“ schalten Sie es aus.

6) AUDIOAUSGANG (nur bei ausgewählten Modellen)

Schließen Sie hier einen Lautsprecher an.

7) Videoeingänge (w/PoE) nur bei ausgewählten Modellen)

Schließen Sie hier die lokalen IP-Kameras an. Dieses Gerät unterstützt PoE (Power-over-Ethernet), um alle angeschlossenen Kameras mit Strom zu versorgen. Für die Kameras wird kein Netzadapter benötigt.

8) EXTERNE E/A(nur bei ausgewählten Modellen)

Setzen Sie den im Lieferumfang enthaltenen externen E/A-Block ein. Sie können jetzt externe Geräte anschließen.

2. ANSCHLUSS

2.1 Kamera IP-Konfiguration über LAN

Der Auto-Modus verkürzt die komplizierten Netzwerk-Einstellungen auf drei Minuten. Der Verbindungsmodus des LAN-Port ist standardmäßig auf „AUTO“ eingestellt. Dieser Modus ist geeignet, wenn der LAN-Port des Geräts mit einem Hub verbunden wird.

Hinweis: EINSTELLUNGSPFAD:

(ERWEITERTE KONFIGURATION) → NETZWERK → LAN → MODUS.

Typ 1

Connect IP cameras as many as your recorder supports: Schließen Sie so viele IP-Kameras an Ihren Recorder an, wie von diesem unterstützt werden:
RJ45 network cable RJ45-Netzwerkkabel
Alarm I/O to connect to alarm devices Alarm E/A für den Anschluss von Alarmanlagen
Alarm I/O ALARM E/A
Or	oder
alarm in Alarmeingang
Ground	Masse
Please refer to the IP camera user manual for connection Entnehmen Sie weitere Informationen zum Anschluss der Bedienungsanleitung der IP-Kamera
Remote Controller Fernbedienung
Rear Panel Rückseite
Power Switch	Ein-/Ausschalter
eSATA port	eSATA-Port
Disk Array	Diskarray
High Definition Display Interface HD-Displayanschluss
Monitorwhich supports HD image display	Monitormit HD-Unterstützung
Internet	Internet
IP camera IP-Kamera
Laptop	Laptop
iPhone	iPhone
iPad	iPad
Android Devices Android-Geräte
DC48V IN DC48V EINGANG
DC48VAdapter	DC48VNetzadapter
Please install a HDD into this recorder before connecting it to IP cameras for video recording.	Setzen Sie vor dem Anschluss von IP-Kameras für die Videoaufzeichnung in diesen Recorder eine Festplatte ein.

Hinweis: Für den Remote-Zugriff auf diesen Recorder über Ihr mobiles Gerät oder ein Laptop, müssen Sie ihn mit dem Internet verbinden.

s Gerät konfiguriert die IP-Adresse der über LAN angeschlossen Kamera automatisch, wenn:

■ die angeschlossene IP-Kamera eine unserer Marken-IP-Kameras ist.
■ sich die Kamera im „DHCP“ Modus befindet
■ die Kamera durch den Rekorder mit Strom versorgt wird

Konfiguriert das Gerät die IP-Adresse Ihrer Kamera nicht automatisch wie zuvor beschrieben, dann ist Ihre IP-Kamera NICHT:

■ eine unserer Marken-IP-Kameras.
■ auf „DHCP“ als Standard IP-Konfigurationsmethode eingestellt.

Zur Lösung des Problems benutzen Sie eine unserer Marken-IP-Kameras und konfigurieren Sie die IP-Adresse auf 10.1.1.xx (xx zwischen 11 bis 253) im gleichen Netzwerksegment wie das Gerät.

a) Bewegen Sie den Mauszeiger auf die linke Seite des Bildschirms, um die Schnellzugriffsleiste anzuzeigen

und wählen Sie „“. Es wird eine Liste aller angeschlossenen IP-Kameras mit ihrem Verbindungsstatus zu diesem Gerät und die MAC-Adresse angezeigt.

b) Wählen Sie eine IP-Adresse, die nicht benutzt wird und wählen Sie „SETUP“.

IP-SUCHE
IP	PORT	MAC	STATUS
10.1.1.12 88	00:0e:53:e5:9a:f1	Anschluss an CH1
10.1.1.13 88	00:0e:53:a6:91:18	Anschluss an CH2
10.1.2.14	88	00:0e:53:a5:9f:a2	NICHT VERWENDET
10.1.1.15 88	00:0e:53:e1:4e:k5	Anschluss an CH3
10.1.1.16 88	00:0e:53:s5:3e:h6	Anschluss an CH4
10.1.1.17 88	00:0e:53:e6:4b:26	Anschluss an CH5
↑↓			VERBINDE N	SETUP	VERLASSE N

c) Wählen Sie unter „NETZWERKTYP“ die Option „DHCP“.
d) Klicken Sie auf „ANWENDEN“ und „VERLASSEN“, um Ihre Änderungen zu speichern.

SETUP
NETZWERKTYP	DHCP
IP	10.1.1.14
PORT	88
BENUTZERNAME	admin
PASSWORT	*****
NETZMASKE	255.0.0.0
GATEWAY	10.1.1.10
PRIMÄRER DNS 168.95.1.1
	ANWENDEN

VERLASSEN

e) Das Gerät erkennt die IP-Kamera und zeigt die Bilder an.

2.2 Manuelle Verbindungseinrichtung

Hinweis: EINSTELLUNGSPFAD:

(ERWEITERTE KONFIGURATION) → ANSCHLUSS.

Klicken Sie zum manuellen Zuweisen der Adresse Ihrer lokal angeschlossenen Kamera auf URL, um diese zu ändern.

ERWEITERTE KONFIGURATION
ANSCHLUSS KANA	L UR	L	KONFIGU RATION
KAMERA	CH1	AVTECH://ip_office.ddns.eagleeyes.tw:80	SETUP
ERKENNUNG	CH2	ONVIF://10.1.1.14:88	SETUP
ALARM	CH3	AVTECH://10.1.1.30:88
NETZWERK DISPLAY	CH4	AVTECH://10.1.1.12:88
AUFNAHME
VERLASSEN

Hinweis: Um diesen Recorder für den Remote-Zugriff auf weitere IP-Kameras zu konfigurieren, die zur Anzeige von Livebildern oder für einen Videobackup angeschlossen wurden, müssen Sie er mit dem Internet verbunden werden.

3. BENUTZEROBERFLÄCHE

3.1 Lokal

3.1.1 Gerätestatus

Hinweis: Die dargestellten Funktionen können sich basierend auf dem Modell oder der verwendeten Benutzerzugriffsstufe unterscheiden.

	Tastensperre		Tastensperre aufheben
[XXXK]	Kanalsperre		Kanalsperre aufheben
	USB-Speichermedium angeschlossen		Kein USB-Speichermedium angeschlossen
	Timer-Aufnahme aktiviert		Timer-Aufnahme deaktiviert
	Überschreiben aktiviert		Überschreiben deaktiviert
[XHOS]	Sequenzmodus aktiviert		Sequenzmodus deaktiviert
	PTZ-Modus aktiviert		PTZ-Modus deaktiviert
	Backupereignis in der Warteschlange und USB-Flashlaufwerk erforderlich		USB-Flashlaufwerk ist voll
	CPU lädt

Netzwerkstatus:

[KAX6]	(WAN) Internet verbunden		(WAN) Internet nicht verbunden
	(WAN) Lokale Verbindung
	(LAN) Automodus – Mbit/s		(LAN) Automodus – Gbit/s
	(LAN) DHCP / Statischer IP-Modus		(LAN) Kamera nicht verbunden

3.1.2 Kanalstatus

Hinweis: Die dargestellten Funktionen können sich basierend auf dem Modell oder der verwendeten Benutzerzugriffsstufe unterscheiden.

	Autom. Suche aktiviert		Autom. Suchedeaktiviert		Originalgröße Bildschirm angepasst
	Live-Audio aktiviert		Audio deaktiviert		Audiowiedergabeaktiviert
						Audiowiedergabedeaktiviert
[A47C2]	Aufnahme		PTZ-Steuerung		Alarmereignis
[22ZDC]	Live-Informationen		WiedergabeInformationen		Digitaler Zoom Kanal-Wiedergabe
	Kamera-Schnellsteuerung

3.1.3 Schnellbedienung

Gehen Sie zur Pfeilmarkierung, um die Schnellmenüleiste zu erweitern und folgende vier Funktionen anzuzeigen:

[XYZ]	Klicken Sie zur Anzeige des Kanalumschaltfensters und wählen Sie den gewünschten Kanal.
[Z76Z]
	Klicken Sie zur Anzeige des Wiedergabesteuerfensters und klicken Sie auf ▶, um den zuletzt aufgenommenen Videoclip wiederzugeben, oder klicken Sie auf ▶, um die Suchliste auszurufen.
	Klicken Sie zum Öffnen des IP-Suchfensters und zur Überprüfung des aktuellen Verbindungsstatus jedes Kanals.
	Klicken Sie zur Anzeige des Ausschaltmenüs, um das System zu halten oder zu rebooten.

3.1.4 Hauptmenü

Klicken Sie mit der rechten Maustaste auf eine beliebige Stelle des Bildschirms, um das Hauptmenü anzuzeigen, und klicken Sie erneut mit der rechten Maustaste, um das Menü zu verlassen.

	SCHNELLSTART	Klicken Sie zur Einstellung von Statusdisplay, Bildeinstellungen und Datum/Uhrzeit.
	SYSTEM Klicken Sie zur Einstellung der Systemkonfiguration.
	EREIGNISINFORMATIONEN	Klicken Sie zum Aufrufen des Ereignis-Suchmenüs.
	ERWEITERTE KONFIGURATION	Klicken Sie zur Einstellung von VERBINDUNG, KAMERA, ERKENNUNG, ALARM, NETZWERK, DISPLAY, AUFNAHME und BENACHRICHTIGUNG*.
	ZEITPLANUNG Klicken Sie hier, um den Aufnahme- und den Ereignistimer einzustellen.

* Nur bei ausgewählten Modellen

3.1.5 Wiedergabesteuerung

	Schneller Vorlauf Vorlaufgeschwindigkeit erhöhen.
	Schneller Rücklauf Rücklaufgeschwindigkeit erhöhen.
	Wiedergabe/Pause	Klicken Sie zur Wiedergabe des zuletzt aufgezeichneten Videoclips und klicken Sie erneut zur Unterbrechung (Pause).Klicken Sie im Pausemodus einmal auf , um ein Bild vorwärts oder klicken Sie auf , um ein Bild rückwärts zu gehen.
[57TA]	Stopp Klicken Sie zur Beendigung der Videowiedergabe.
	Zeitlupe	Klicken Sie einmal für 1/4-fache Geschwindigkeit und klicken Sie zweimal für die 1/8-fache Wiedergabegeschwindigkeit.
	Vorherige /nächste Stunde	Klicken Sie, um zum nächsten/vorherigen Zeitintervall in einer Stunde zu springen, beispielsweise 11:00 ~ 12:00 oder 14:00 ~ 15:00 und starten Sie die Wiedergabe des während dieser Stunde aufgezeichneten Videoclips des frühesten Ereignisses.
	Schnellsuche	Klicken Sie zur Anzeige des Schnellsuchmenüs zur spezifischen Aufnahmedatensuche.

ANLAGE 1 LISTE KOMPATIBLER USB-FLASHLAUFWERKE

Aktualisieren Sie die Firmware auf die neueste Version, um die Genauigkeit der nachstehenden Tabelle zu gewährleisten. Wird ein USB-Flashlaufwerk nicht von diesem Gerät unterstützt, erscheint auf dem Bildschirm.

Hinweis: Benutzen Sie Ihren PC zum Formatieren des USB-Laufwerks als „FAT32“.

Hinweis: Sie können bis zu 2 GB Videodaten für einmaliges USB-Backup sichern. Zur Sicherung weiterer Daten stellen Sie Zeit und Kanäle ein und starten Sie USB-Backup erneut.

HERSTELLER MODELL KAPAZITÄT
Transcend	JFV35	4GB
	JFV30	8GB
Kingston	DataTraveler	1GB
PQI	U172P	4GB
Apacer	AH320	2GB
	AH320A
	AH220
	AH320
A-data	RB-18	1GB
Sandisk	Cruzer Micro
	Cruzer Micro	4GB
	Cruzer4-pk	2GB
Netac	U208	1GB
MSI	F200	4GB
SONY	Micro Vault Tiny 2GB	2GB
	Micro Vault Tiny 4GB	4GB
	Micro Vault Tiny	1GB

ANHANG 2 LISTE KOMPATIBLER FESTPLATTEN

Aktualisieren Sie die Firmware des Geräts auf die neueste Version, um die Genauigkeit der nachstehenden Tabelle zu gewährleisten.

Hinweis: Vor dem Aktualisieren der Firmware ist es notwendig, zuerst eine Festplatte zu installieren, damit er Aktualisierungsvorgang ordnungsgemäß durchgeführt werden kann.

Hinweis: Damit der Recorder ordnungsgemäß funktioniert, verwenden Sie keine Energiespar-Festplatte.

HERSTELLER MODELL	KAPAZITÄT DREHZAHL
Seagate	ST250DN000	250GB	7200
	ST3320613AS	320GB	7200
	ST33500320AS	500GB	7200
	ST3500410SV	500GB	7200
	ST3750330AS	750GB	7200
	ST31000525SV	1000GB	7200 U/min
	ST31000340AS	1000GB	7200 U/min
	ST2000DM001	2TB	7200
	ST2000VX000	2TB	7200 U/min
	ST3000VX000	3TB	7200 U/min
WD	WD2500AAKX	250GB	7200 U/min
	WD2500AAKX	250GB	7200 U/min
	WD3200AAKS	320GB	7200 U/min
	WD5000AACS	500GB	7200 U/min
	WD5000AZRX	500GB	7200 U/min
	WD6400AAKS	640GB	7200 U/min
	WD7500AAKS	750GB	7200 U/min
	WD10EADS	1TB	7200 U/min
	WD10EALX	1TB	7200 U/min
	WD10EURX*	1TB	7200 U/min
	WD15EADS	1,5TB	7200 U/min
	WD20EADS	2TB	7200 U/min
	WD20EURS	2TB	7200 U/min
	WD2002FAEX	2TB	7200 U/min
	WD20EARS	2TB	7200 U/min
Maxtor	STM3500320AS	500GB	7200 U/min
	STM3750330AS	750GB	7200 U/min
HITACHI	HDT725032VLA360	320GB	7200 U/min
	HDS7211050DLE630	500GB	7200 U/min
	HDS721010KLA330	1000GB	7200 U/min
	HDS723020BLA642	2TB	7200 U/min

* Nur für Modelle mit 4 und 8 Kanälen

ANHANG 3 INSTALLATIONSANLEITUNG FESTPLATTE

Hinweis: Vor dem Aktualisieren der Firmware ist es notwendig, zuerst eine Festplatte zu installieren, damit er Aktualisierungsvorgang ordnungsgemäß durchgeführt werden kann.

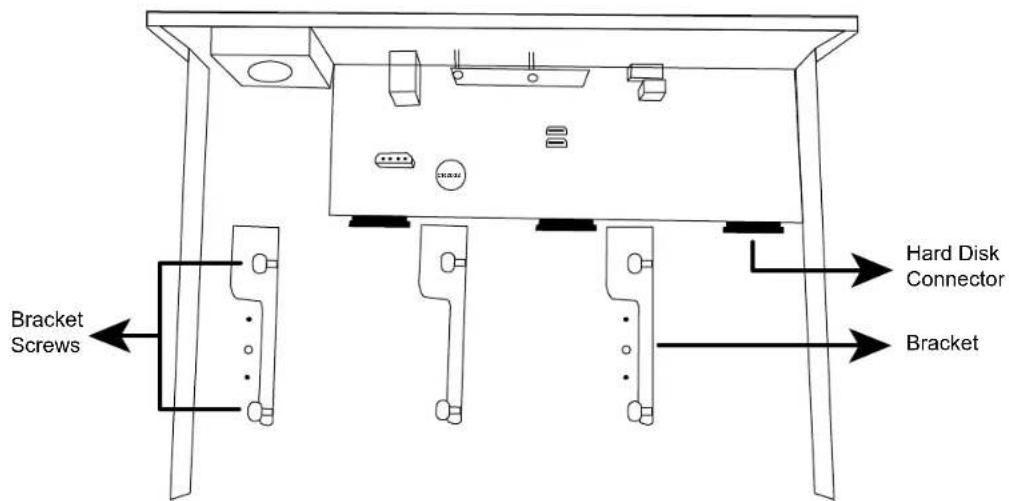

Schritt 1: Entfernen Sie die obere Abdeckung ab, und suchen Sie im Gerät den Festplattenanschluss und die Halterung.

Bracket Screws Halterungsschrauben
Hard Disk Connector Festplattenanschluss
Bracket	Halterung

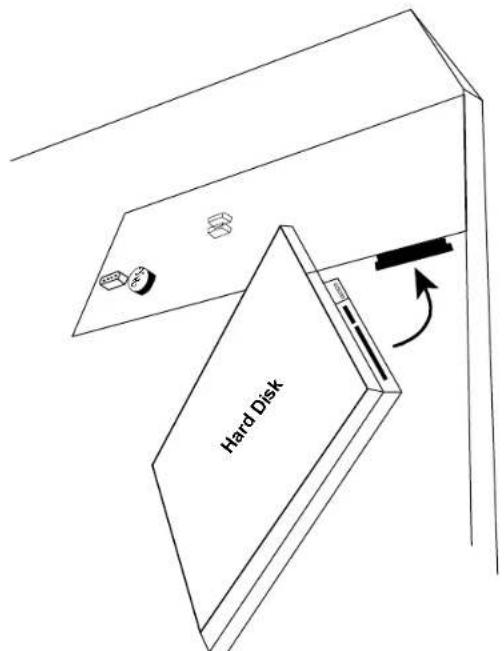

Schritt 2: Kaufen Sie eine kompatible Festplatte. Schließen Sie die Festplatte mit der PCB-Seite nach oben an einen der Festplattenanschlüsse an.

Hard Disk

Hard Disk Festplatte

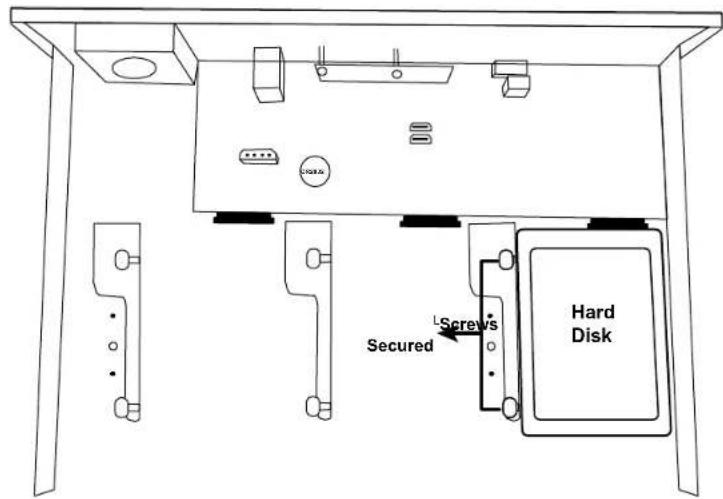

Schritt 3: Schrauben Sie die Festplatte mit den Schrauben an der Halterung gut fest.

Hinweis: Die Schrauben finden Sie in der Verkaufsverpackung.

Screws Secured Gesicherte Schrauben
Hard Disk Festplatte

Hinweis: Beim 16-Kanalmodell können Sie eine zusätzliche Halterung separat erwerben, um zwei weitere Festplatten in diesem Gerät zu installieren.

Schritt 4: Schließen Sie die obere Abdeckung wieder und ziehen Sie die in Schritt 1 gelösten Schrauben wieder an.

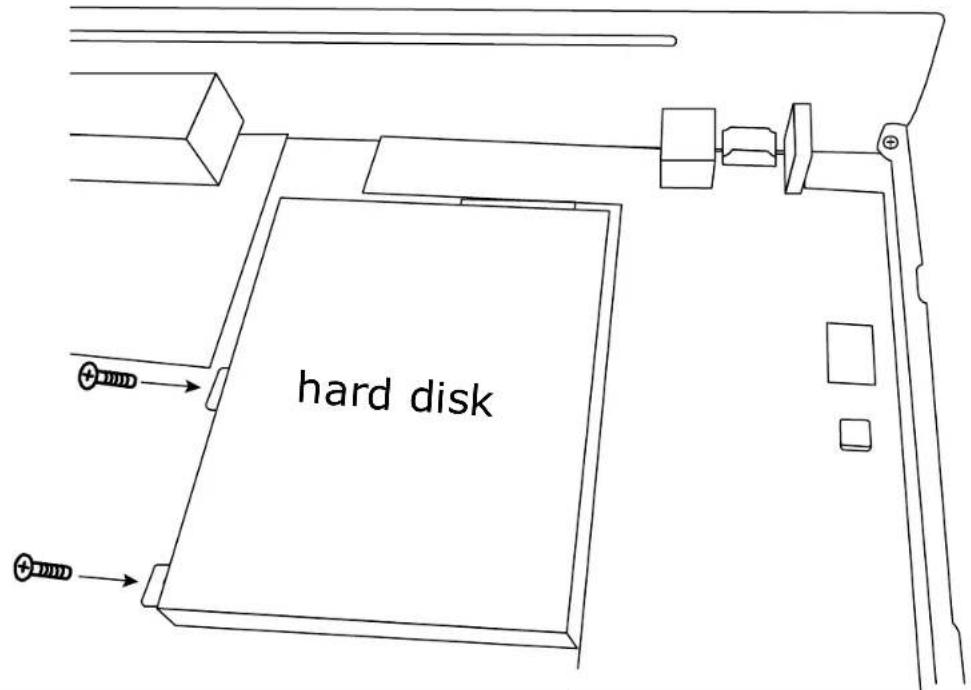

■ Typ 2

Hinweis: Vor dem Aktualisieren der Firmware ist es notwendig, zuerst eine Festplatte zu installieren, damit er Aktualisierungsvorgang ordnungsgemäß durchgeführt werden kann.

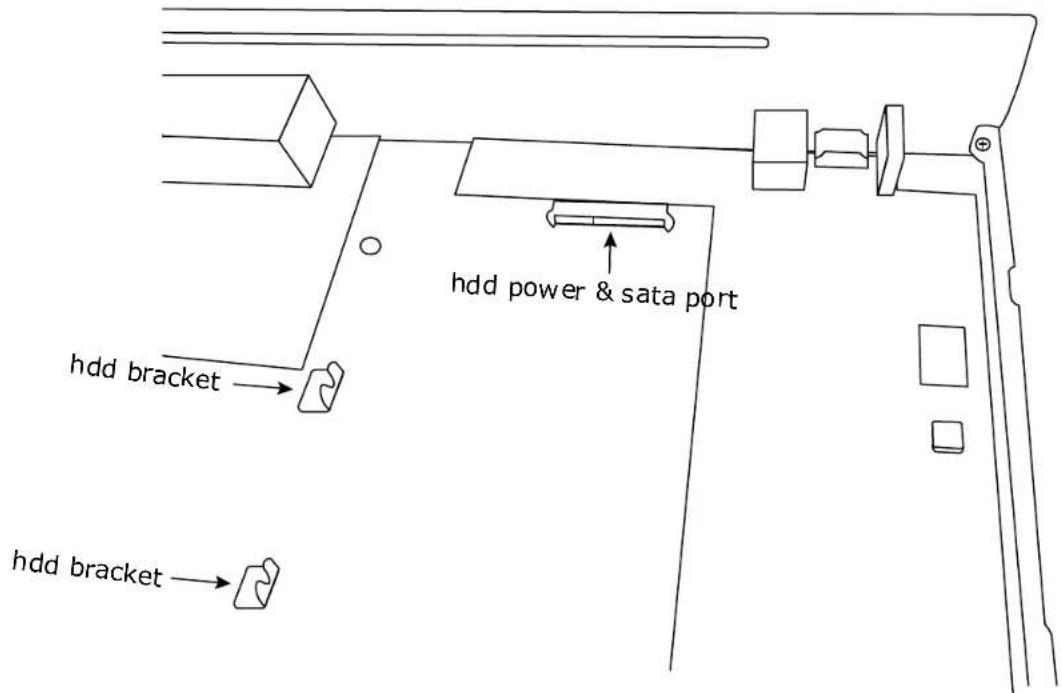

Schritt 1: Entfernen Sie die obere Abdeckung ab, und suchen Sie im Gerät den Festplattenanschluss und die Halterung.

hdd power & sata port hdd bracket hdd bracket

hdd power & sata port Stromversorgungs- und SATA-Port der Festplatte
hdd bracket Festplattenhalterung

Schritt 2: Kaufen Sie eine kompatible Festplatte. Richten Sie die Festplatte mit der PCB-Seite nach unten mit dem Stromversorgungs- und SATA-Port der Festplatte aus und setzen Sie die Festplatte ein.

Schritt 3: Schrauben Sie die Festplatte mit den Schrauben an der Halterung gut fest.

Hinweis: Die Schrauben finden Sie in der Verkaufsverpackung.

Hard disk Festplatte

Schritt 4: Schließen Sie die obere Abdeckung wieder und ziehen Sie die in Schritt 1 gelösten Schrauben wieder an.

ANHANG 4 BATTERIE AUSTAUSCHEN

Die Zeitrückstellung, beispielsweise nach einem Stromausfall, kann zum Durcheinander der aufgezeichneten Daten führen und damit zu Problemen beim Auffinden des gewünschten Ereignisclips. Um eine Zeitrückstellung zu vermeiden, wird eine CR2032 Lithium-Knopfzelle im Gerät installiert.

Die Zeit kann sich dennoch zurückstellen, wenn die Batterie erschöpft ist. In diesem Fall tauschen Sie die CR2032 Batterie sofort aus, wie nachstehend beschrieben.

CR2032 austauschen

Hinweis: Die CR2032 Lithium-Knopfzelle kann nicht aufgeladen werden und muss getrennt gekauft werden. Bitte tauschen Sie die Batterie nur gegen eine Batterie gleichen Typs aus.

Schritt 1: Beenden Sie sofort alle Aufnahmen, um ein Durcheinander der Aufnahmedaten zu vermeiden. Dann sichern Sie ggf. die Aufnahmedaten.

Schritt 2: Schalten Sie das Gerät aus und stecken Sie die Spannungsversorgung ab.

Schritt 3: Nehmen Sie das Gerätegehäuse ab und suchen Sie die Batterie auf der Hauptplatine.

Schritt 4: Drücken Sie den Entsperrhebel auf, um die Batterie herausnehmen zu können.

CPR2037 Push Prescscenic

Type1

Type 2

Type 1 Typ 1
Type 2 Typ 2

Schritt 5: Kaufen Sie eine neue Batterie und setzen Sie sie in die Halterung auf der Hauptplatine ein.

■ Für Typ 1 installieren Sie die Batterie mit der Aufschrift „CR2032“ nach oben.
■ Für Typ 2 installieren Sie die Batterie mit der Aufschrift „CR2032“ zu Ihnen ausgerichtet.

Schritt 6: Schließen Sie die Abdeckung wieder und schließen Sie die Stromversorgung wieder an.

Schritt 7: Stellen Sie Datum und Uhrzeit ein und setzen Sie die Aufnahme fort.

ANLAGE 5 DISKARRAY KOMPATIBILITÄTSLISTE

Diese NVR-Serie verfügt über einen integrierten eSATA-Port für den Anschluss eines externen Diskarrays. Hier ist eine Liste kompatibler Diskarrays.

Hinweis: Schlagen Sie für kompatible Festplatten, die in den unten aufgeführten Diskarrays verwendet werden können, in ihren jeweiligen Bedienungsanleitungen nach oder besuchen Sie die offiziellen Websites.

Marke Modellnummer
Proware	EP-D501-AA
	EP-2123-UA-R
RAIDON	GT1650-SB3
	GR3630-SB3
STARDOM	DR5-WBS3
