BEDIENUNGSANLEITUNG PQ SPL
Der König der parametrischen Equalizer 3
Zur Technik 4
120 Volt-Technologie 4
120 Volt-Technologie - Diagramme 5
Installation 6
Netzspannungswahl 6
Erste Schritte 6
Verkabelung: Rückseite 7
XLR Ein- und Ausgangsbuchsen 7
Ground Lift-Schalter gegen Brummschleifen 7
Bedienelemente 9
Gain 10
1/4 Gain 10
Frequenz 10
Proportional-Q-Betrieb / Constant-Q-Betrieb 11
Kanalschalter 11
Auto Bypass 11
Link 11
Technische Daten 12
Messungen 12
Sicherheitshinweise 13
Hinweise zum Umweltschutz 14
Kontakt 15
Version 1.2 - 10 / 2016
Entwickler: Wolfgang Neumann / Bastian Neu
Dieses Handbuch enthält eine Beschreibung des Produkts, jedoch keine Garantien für bestimmte Eigenschaften oder Einsatzerfolge.
Maßgebend ist, soweit nicht anders vereinbart, der technische Stand zum Zeitpunkt der gemeinsamen Auslieferung von Produkt und Bedienungsanleitung durch die SPL electronics GmbH.
Konstruktion und Schaltungstechnik unterliegen ständiger Weiterentwicklung und Verbesserung.
Technische Änderungen bleiben vorbehalten.
Lieferumfang
Der PQ Equalizer ist in verschiedenen Farben erhältlich.
Schwarz: Modell 1540 Rot: Modell 1544
Bitte bewahren Sie die Originalverpackung auf. Sie können damit das Gerät jederzeit selbst sicher transportieren. Sollte das Gerät einmal gewartet werden müssen, ist mit der Originalverpackung ein transportsicherer Versand gewährleistet.
Der König der parametrischen Equalizer
Der PQ Mastering Equalizer ist ein zweikanaliger, vollparametrischer Fünfband-Equalizer.
Der PQ Mastering Equalizer – Modell 1540/1544 ist eine weiterentwickelte Neuauflage des renommierten SPL PQ Mastering Equalizer – Modell 2050.
Die grundlegende Technologie, unsere 120 V-Technik, ist beiden gemein. Der neue PQ besitzt die gleichen herausragenden technischen Merkmale wie sein Vorgänger.
Alle fünf Bänder lassen sich einzeln aktivieren bzw. deaktivieren und es kann für jedes Band separat zwischen Constant-Q und Proportional-Q umgeschaltet werden. Diese Schaltung wurde noch in keinem anderen Equalizer realisiert.
Jeder der beiden Kanäle kann komplett deaktiviert bzw. aktiviert werden. Über den Auto-Bypass auch automatisch, in einem frei wählbaren Zeitfenster.
Der Bypass der einzelnen Bänder und die Q-Charakteristik der linken Seite können im Link-Modus von der rechten Seite gesteuert werden.
Ein weiteres Highlight ist die Möglichkeit, die Amplitude pro Band bis zu 20 dB absenken oder anheben zu können. Sollen nur kleine Eingriffe in das Musikmaterial erfolgen, kann über den 1/4 Gain-Schalter die Höhe der Anhebung bzw. Absenkung um 3/4 verringert werden, wodurch der Regelweg des Potentiometers von maximal +/-20 dB auf +/-5 dB reduziert wird. Die maximale Anhebung bzw. Absenkung ist auch von der gewählten Q-Charakteristik abhängig. Dank der 1/4 Gain-Funktion können kleine Korrekturen, wie gerade im Mastering oft üblich oder umgekehrt, höhere Amplituden im Proportional-Q-Modus, zielsicher realisiert werden.
Ein perfekter Recall aller Einstellungen ist dank der gerasterten Potentiometer einfach zu realisieren. Die Parameter Gain, Frequenz und Q können beim PQ Mastering Equalizer in 41 Schritten über gerasterte Potentiometer eingestellt werden.
Der SPL PQ Mastering Equalizer wurde in Deutschland konzipiert und gefertigt.
Zur Technik
120 Volt-Technologie
SPL ist stets bestrebt, die Möglichkeiten der analogen Signalverarbeitung bis an die Grenzen des Machbaren zu treiben. Dazu kombinieren wir die denkbar besten Komponenten mit hochgradig optimierten Schaltungsdesigns.
SPL setzt bereits seit einigen Jahren in allen Produkten der Mastering-Serie die eigens entwickelte 120-Volt-Technik, die höchste Betriebsspannung in der Audiotechnik überhaupt, ein. Konsolen und Signalprozessoren der SPL-Mastering-Serie prägen als zentrale Elemente die Installationen der renommiertesten Mastering-Häuser unserer Zeit (z. B. Bob Ludwigs Gateway Mastering & DVD in den USA, Simon Heyworth's Super Audio Mastering in Großbritannien, die Galaxy Studios in Belgien und das legendäre Wisseloord in den Niederlanden).
Die 120-Volt-Technik basiert auf Operationsverstärkern aus eigener Entwicklung von SPLs Mitbegründer und Chefentwickler Wolfgang Neumann. Im PQ Mastering Equalizer verrichtet nun die neuste Generation der OPs ihren Dienst. Diese Generation wurde nochmals von Entwickler Bastian Neu im Bezug auf ihr thermisches Verhalten optimiert und weist abermals verbesserte Spezifikationen auf.
Die Versorgungsspannung ist letztlich mit entscheidend für die Gesamtdynamik eines Geräts. Die Spannung verhält sich zur Leistungsfähigkeit einer elektrischen Schaltung in etwa so wie der Hubraum zur Leistungsfähigkeit eines Verbrennungsmotors:
Hubraum ist durch nichts zu ersetzen – außer durch mehr Hubraum.

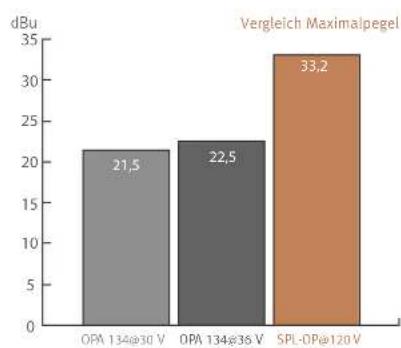

120 Volt-Technologie - Diagramme
Die hier abgebildeten Diagramme stellen anschaulich dar, wie überlegen die 120-Volt-Technik gegenüber Schaltungen mit geringeren Betriebsspannungen ist. Grundlegend für die Einordnung ist der direkte Zusammenhang von Betriebsspannung und Maximalpegel: je höher die Betriebsspannung, desto höhere Maximalpegel kann eine Schaltung verarbeiten. Da praktisch alle akustisch bzw. musikalisch wesentlichen Parameter auf dieser Beziehung beruhen, verbessert eine erhöhte Betriebsspannung auch die Werte für Dynamikumfang, Verzerrungsgrenze und Rauschabstand. Das Resultat ist ein wesentlich entspannteres, natürlicheres Klangbild mit weniger unangenehmen Verfärbungen.
Beachten Sie, dass die dB-Skalen nicht linear, sondern exponentielle Steigerungen darstellen. Eine Erhöhung um 3 dB entspricht bereits der doppelten Schallleistung, +6 dB entspricht dem doppelten Schalldruckpegel, +10 dB ergibt in etwa eine Verdopplung der empfundenen Lautstärke.
bar
Vergleich Betriebsspannungen | Category | Volt (V) | |---|---| | +/- 15 Volt | 30 | | +/- 18 Volt | 36 | | +/- 60 Volt | 120 |
bar
Vergleich Maximalpegel | Category | Value (dBu) | |---|---| | OPA 134@30 V | 21.5 | | OPA 134@35 V | 22.5 | | SPL-OP@120 V | 33.2 |
bar
dBuVergleich Dynamikumfang | Category | dBuVergleich Dynamikumfang | |---|---| | OPA 134@30 V | 124,2 | | OPA 134@36 V | 129,1 | | SPL-OP@120 V | 141,4 |
bar
| Category | Value (dBu) | |---|---| | TL 071@30 V | -106 | | OPA 134@36 V | -111.7 | | SPL-OP@120V | -114.2 | Vergleich Klimfaktormessungen (THD&N)Unter Lautstärkebezug ist die 120-Volt-Technik also hinsichtlich Maximalpegel und Dynamikumfang doppelt so leistungsfähig wie herkömmliche Komponenten und Schaltungen, da die Werte um ca. 10 dB besser sind. Bei der Klirrmessung ist der SPL-OP noch mehr als 3 dB besser als der OPA 134 auf 36 V – unter Schalldruckpegelbezug entspricht das z. B. einer Verbesserung von mehr als 50%.
Die übliche bzw. in der Audiotechnik deutlich meistgenutzte Betriebsspannung ist übrigens 30 Volt.
Installation
Netzspannungswahl
Stellen Sie vor dem Anschluss des PQ an das Stromversorgungsnetz sicher, dass die Spannungswahl der Spannung Ihrer lokalen Stromversorgung entspricht (230 oder 115 Volt). Innerhalb der Netzbuchse sehen Sie rechts neben dem Ein-/Aus-Schalter einen Schlitz, in dem der jeweils eingestelle Spannungsbereich angezeigt wird. Sollte dort nicht der benötigte Spannungsbereich angezeigt werden, ändern Sie die Einstellung wie folgt:
Öffnen Sie mit einem kleinen Schraubenzieher die Klappe der Netzbuchse (rechts befinden sich kleine Schlitze). Den roten Sicherungskasten hebeln Sie ebenfalls mit dem Schraubenzieher von der Oberseite her an, bis Sie ihn greifen können. Ziehen Sie den Kasten vollständig heraus und ersetzen die Sicherungen mit dem für Ihr Stromversorgungsnetz entsprechenden Wert. Diese Angaben finden Sie auf der Geräterückseite oder in diesem Handbuch auf Seite 12. Drehen Sie den Sicherungskasten um 180 Grad und setzen Sie ihn wieder ein. Wenn Sie die Klappe nun schließen, muss im Sichtschlitz der richtige Spannungswert angezeigt werden.
Erste Schritte
Bevor der PQ eingeschaltet werden kann, sollte das mitgelieferte dreipolige Kaltgeräte-Netzkabel an eine dreipolige Standard-IEC-Anschlussbuchse angeschlossen werden. Transformator, Stromkabel und Kaltgerätebuchse entsprechen den VDE-, UL- und CSA-Bestimmungen.
Der PQ sollte nicht in der Nähe von Geräten installiert werden, die magnetische Felder oder Hitze ausstrahlen. Vermeiden Sie allgemein die Einwirkung von Hitze, Feuchtigkeit, Staub und Vibrationen. Installieren Sie den PQ nicht in der Nähe von Verstärker-Endstufen oder digitalen Prozessoren. Vielmehr sollten Sie einen Platz in einem reinen "Analog-Rack" vorsehen – hier sind einstreuende Interferenzen (Word Clock, SMPTE, MIDI etc.) auszuschließen.
Vor dem ersten Anschluss und bei allen Kabelanschlussarbeiten sind das Gerät und alle daran anzuschließenden Geräte auszuschalten.
Mit dem rückseitigen Ein-/Aus-Schalter schalten Sie das Gerät ein oder aus. Die beleuchtete rote LED, im Mittelteil auf der Front, gibt Aufschluss über den Betriebszustand. Der Ein-/Aus-Schalter ist aus klanglichen Gründen rückseitig platziert, damit zur Vermeidung von Einstreuungen keine netzspannungsführenden Leitungen durch das Gerät führen. Beim Ein- oder Ausschalten müssen Sie keine bestimmte Reihenfolge mit verbundenen Geräten beachten. Generell gilt jedoch für einen Audio-Geräteverbund, dass Endstufen immer zuletzt ein- und zuerst auszuschalten sind. Sofern leistungsgemäß spezifiziert, können Sie den PQ auch über einen Hauptschalter ein- und ausschalten.

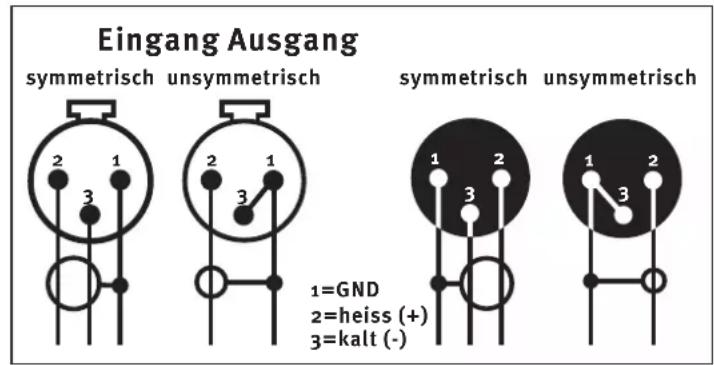

XLR Ein- und Ausgangsbuchsen
Für eine perfekte Anbindung in der Studioapplikation werden originale Switchcraft/ Neutrik XLR Ein- und Ausgangsbuchsen verwendet. Diese Buchsen garantieren aufgrund ihres elektromechanischen Aufbaus und der hohen Kontaktübergabe zum Stecker eine optimale Verbindung.
Die Abbildung zeigt die Pinbelegung der XLR-Buchsen und der entsprechenden XLR-Stecker. Sie sind symmetrisch beschaltet und haben drei Leiter, von denen Leiter 2 (Pin 2) das (+) bzw. heiße Signal führt.
Ebenso ist die korrekte Polung der Leiter ersichtlich, falls eine Verbindung über eine unsymmetrische Verkabelung hergestellt werden muss.
Auf der Rückseite des PQ Mastering Equalizers (siehe Seite 8) befindet sich auch ein „GND LIFT“ (Ground Lift) Schalter, der dazu dient, sogenannte „Brummschleifen“ aufzuheben. Brummschleifen treten auf, wenn Geräte in einem Verbund unterschiedliche Massepotentiale aufweisen.
Der GND LIFT-Schalter trennt die Gehäusemasse von der Betriebsmasse, so dass dieses Problem beseitigt wird. Die Ground-Lift-Funktion ist aktiviert (=Gehäusemasse getrennt), wenn der Schalter gedrückt ist.

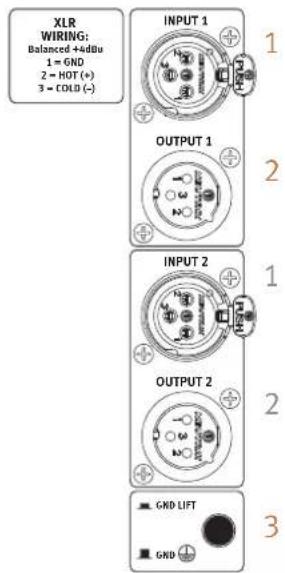

Verkabelung: Rückseite
1 Input /Eingang
2 Output/Ausgang
3 Ground-Lift (siehe Hinweise auf Seite 7)
4 Netzspannung (siehe Hinweise auf Seite 6)
Die Amplituden-Einstellung bewegt sich im Bereich von -20 dB bis +20 dB. Die Amplitude kann also folglich um maximal 20 dB angehoben oder um maximal 20 dB abgesenkt werden. Die maximale Anhebung bzw. Absenkung ist auch von der gewählten Q-Charakteristik abhängig.
1/4 Gain
Sollen sehr kleine Eingriffe in das Musikmaterial erfolgen, kann über den 1/4 Gain-Schalter die höhe der Anhebung bzw. Absenkung um 3/4 reduziert werden, wodurch der Regelweg des Potentiometers von maximal +/-20d B auf +/-2.5 dB reduziert wird. So können auch kleine Korrekturen, wie gerade im Mastering oft üblich, zielgenau und treffsicher umgesetzt werden. Der Regelweg ist dabei extrem fein aufgelöst, so dass äußerst sensible Regelungen vorgenommen werden können.
Frequenz
Jeder Kanal verfügt über fünf Frequenzbänder. Alle Bänder sind vollparametrisch und können unabhängig voneinander ein- und ausgeschaltet werden. Der bearbeitbare Frequenzbereich reicht von 10 Hz bis 24 kHz.
Frequenzbereiche:
• LF (Low Frequencies): 10 Hz bis 330 Hz
- LMF (Low Mid Frequencies): 33 Hz bis 1 kHz
• MF (Mid Frequencies): 128 Hz bis 4,1 kHz
• HMF (High Mid Frequencies): 310 Hz bis 10 kHz
• HF: (High Frequencies): 760 Hz bis 24 kHz
Diese Tasten schalten die 10 Filterbänder ein (Taste leuchtet) oder aus (Beleuchtung aus).
Q
Die Bandbreite kann im Proportional-Q-Betrieb von 0,08 Q bis 5,8 Q eingestellt werden, im Constant-Q-Betrieb von 0,6 Q bis 15 Q – dieser hohe mögliche Wert erlaubt höchste Präzision bei korrektiven Arbeiten im Constant-Q-Modus.
Prop. Q -Taste (Blau)
Mit dieser Taste kann jedes der 10 Filterbände vom Constant-Q-Modus (Beleuchtung aus) in den Proportional-Q-Modus (Beleuchtung an) geschaltet werden.
Proportional-Q-Betrieb / Constant-Q-Betrieb
Jedes Filterband verfügt im Prinzip über zwei vollparametrische Equalizer: einen im Constant-Q-Modus und einen im Proportional- (oder Variable-) Q-Modus. Der PQ ist der erste Equalizer, bei dem für jedes Band individuell zwischen diesen beiden Q-Charakteristiken gewählt werden kann. Somit ist jedes einzelne Band für korrektive (Constant-Q) als auch für klanggestalterische Arbeiten (Proportional-Q) bestens geeignet.
Während beim Constant-Q-Modus die Amplitude unabhängig von der gewählten Bandbreite fix eingestellt bleibt (ideal, um Störfrequenzen zu beseitigen), wird im Proportional-Q-Modus die Amplitude mit zunehmender Bandbreite kleiner (und umgekehrt). Bei der kleinsten Bandbreiten-Einstellung liegt der maximale Amplitudenwert bei +/- 20 dB, während die maximale Amplitude bei der größten Bandbreiteneinstellung auf +/- 2,8 dB sinkt. Dieses Regelverhalten vereinfacht sensible, kreative Bearbeitungen ungemein und ist musikalisch sehr sinnvoll, da mit steigender Bandbreite hohe Amplituden zunehmend unbrauchbar werden.
Kanalschalter
Die beiden zentral angeordneten, orange beleuchteten Schalter aktivieren oder deaktivieren jeweils den rechten oder linken Kanal.
Auto Bypass
Für eine objektive Beurteilung des bearbeiteten Musikprogramms ist es sinnvoll, den Schaltvorgang zwischen dem Originalsignal und dem bearbeiteten Signal nicht selbst vorzunehmen, sondern dieses einer Automatik zu überlassen. Es ist auch ein großer Vorteil, dass man sich bei einer optimalen Beurteilung der Bearbeitung nicht aus der Stereomitte heraus bewegen muss und sich voll und ganz auf das Programm konzentrieren kann. Mit Hilfe des Interval-Reglers, kann das Zeitfenster in dem zwischen bearbeitetem und unbearbeitetem Signal hin und her geschaltet wird, bestimmt werden. Bei Linksanschlag ist das kürzeste Zeitinterval gewählt. Durch Drehung im Uhrzeigersinn kann das Zeitinterval verlängert werden.
Link
Der PQ Mastering Equalizer ist als komplett getrennter dual-mono, zwei-Kanal-Equalizer aufgebaut und kann zwei mono Musikprogramme gleichzeitig individuell bearbeiten. Es ist natürlich ebenfalls möglich, ein Stereoprogramm (Links/Rechts) zu bearbeiten. Wird die Link-Funktion aktiviert, werden die Funktionen LF, LMF, MF, MHF, HF An/Aus und Prop. Q auf beiden Seiten gemeinsam von den Tastern auf einer Seite geschaltet. So ist es möglich, mit einer Tasterbetätigung, auf beiden Seiten des Equalizer ein Filter-Band bzw. die Q-Charakteristik, zu aktivieren oder zu deaktivieren. Amplitude, 1/4 Gain, Frequenz und Bandbreite werden dabei nicht berücksichtigt. Werksseitig steuert die rechte Seite im Link-Modus die linke Seite. Dieses lässt sich jedoch auf die individuellen Arbeitsgewohnheiten anpassen. Wird der Kanalschalter eines Kanals solange gedrückt, bis er blinkt, steuert dieser Kanal ab diesem Zeitpunkt die jeweils andere Seite.
Technische Daten
Messungen
Eingangsdaten
Max. Eingangspegel ....+ 32,5 dBu
Eingangsimpedanz 20 kOhm (sym.)
Ausgangsdaten
Max. Ausgangspegel ....+ 32,5 dBu
Ausgangsimpedanz .... < 600 Ohm (sym.)
Harmonische Verzerrung: bei -30 dBu: 0,2%
bei -20 dBu: 0,05%
bei 0 dBu: 0,01%
bei +10 dBu: 0,002%
bei +30 dBu: 0,0005%
Rauschen (unbewerted, bei 24 dBu, Band 1-5 EIN, B/C = 0) ...... - 91,2 dBu
Rauschen (A-bewertet, bei 24 dBu, Band 1-5 EIN, B/C = 0) ...... - 94,3 dBu
Rauschen (CCIR, bei 24 dBu, Band 1-5 EIN, B/C = 0) ....-85,77 dBu
THD & N (bei 24 dBu, Constant-Q) > 107,1 dB
THD & N (bei 24 dBu, Porportional-Q) > 106,1 dB
Gleichtaktunterdrückung: >-82 dBu
Übertragungsbandbreite: 10 Hz-100 kHz
Bearbeitbarer Frequenzbereich: 10 Hz-24 kHz
Stromaufnahme: 0,4 Amp, 230V/50Hz, 61 Watt, 92 VA
0,8
Amp,
115V/60Hz,
61
Watt,
Sicherungen 230 V/50 Hz: 3,15 Amp
115
V/60
Hz:
6,3
Amp
Maße
Gehäuse (19 Zoll, 4HE) ...... 482 x 177 x 311,5 mm (inkl. Zier- und Montagefront)
Gewicht 15,2 kg
Anschlüsse
Verwenden Sie nur beschriebene Anschlüsse. Andere Anschlüsse können zu Gefahren und Schäden führen.
Wasser und Feuchtigkeit
Verwenden Sie dieses Gerät nicht in Wassernähe, z. B. neben einem Waschbecken oder einer Badewanne, in einem feuchten Keller, neben Schwimmbecken usw. Es besteht die Gefahr sehr gefährlicher Stromschläge!
Eindringen von Fremdkörpern und Flüssigkeiten
Stecken Sie niemals irgendwelche Fremdkörper durch die Gehäuseöffnungen in das Gerät. Sie können mit gefährlichen Spannungen in Kontakt geraten oder einen Kurzschluss auslösen. Schütten sie niemals Flüssigkeiten jeglicher Art auf das Gerät. In allen Fällen besteht die Gefahr von Geräteschäden, Feuer oder gefährlichen Stromschlägen!
Luftzirkulation
Lüftungsöffnungen im Gehäuse dienen der Belüftung, um das Gerät vor Überhitzung zu schützen. Bedecken oder versperren Sie diese Öffnungen niemals.
Stromversorgung
Betreiben Sie das Gerät nur mit den Stromspannungen, die auf dem Gerät angegeben sind. Wenden Sie sich im Zweifelsfall an Ihren Händler oder Ihren Stromversorger. Trennen Sie das Gerät von der Stromversorgung, wenn es längere Zeit nicht verwendet wird. Ziehen Sie den Netzstecker aus der Steckdose, um das Gerät von der Stromversorgung zu trennen. Stellen Sie daher sicher, dass der Netzstecker immer zugänglich ist.
Gerät öffnen
Öffnen Sie das Gerät nicht. Auch nach Trennung von der Stromversorgung besteht noch die Gefahr eines Stromschlags.
Netzkabelschutz
Verlegen Sie Netzkabel stets unter Ausschluss der Gefahr von Kabelquetschungen. Treten Sie daher auch nicht auf das Kabel und legen Sie keine Gegenstände darauf ab. Vermeiden Sie die elektrische Überlastung von Wandsteckdosen, Verlängerungskabeln oder Mehrfachsteckdosen. Beachten Sie die Herstellerhinweise.
Bei Überlastung besteht Feuergefahr und das Risiko von Stromschlägen.
Blitz
Ziehen Sie vor einem Gewitter den Netzstecker aus der Steckdose (jedoch niemals während eines Gewitters – Lebensgefahr!).
Verfahren Sie ebenso mit verbundenen Geräten und ziehen Sie auch ggf. über eine Gerätekette verbundene Antennen-, Telefon- oder Computernetzkabel aus den Anschlussdosen, um das Gerät vor Blitz oder Überspannungsschäden zu schützen.
Sicherheitshinweise
Regler/Schalter
Betätigen Sie nur Regler und Schalter, die in der Bedienungsanleitung beschrieben werden. Die fehlerhafte Einstellung anderer Regelelemente kann zu Beschädigung führen und Reparaturaufwand nach sich ziehen. Betätigen Sie Schalter und Regler niemals gewaltsam.
Reparaturen
Ziehen Sie den Netzstecker aus der Steckdose und lassen Sie nur von qualifizierten Fachkräften eine Reparatur durchführen, wenn Flüssigkeiten, Regen, Wasser oder Fremdkörper in das Gerät gelangt sind, das Gerät heruntergefallen oder auf andere Weise beschädigt worden ist oder das Gerät trotz Beachtung aller Anleitungen nicht normal funktioniert bzw. Veränderungen in der Leistung aufweist.
Schalten Sie vorab die Sicherung des betreffenden Stromkreises ab, falls das Netzkabel oder der Netzstecker beschädigt ist. Ziehen Sie erst dann den Netzstecker.
Ersatzteile
Stellen Sie sicher, dass Servicetechniker Original-Ersatzteile oder Teile mit denselben Spezifikationen wie die Originalteile verwenden.
Falsch spezifizierter Ersatz kann Feuer, elektrischen Schlag oder andere Gefahren sowie Folgeschäden verursachen.
Sicherheitsprüfung
Bitten Sie Servicetechniker stets darum, eine Sicherheitsprüfung vorzunehmen, damit der einwandfreie Betriebszustand des Gerätes gewährleistet ist.
Reinigung
Verwenden Sie zur Reinigung keine Lösemittel, damit die Gehäuseoberfläche nicht beschädigt wird.
Benutzen Sie ein sauberes, trockenes Tuch, eventuell mit ein wenig säurefreiem Reinigungsöl getränkt.
Trennen Sie das Gerät vor der Reinigung von der Stromversorgung.
Hinweise zum Umweltschutz
Am Ende seiner Nutzungsdauer darf dieses Gerät nicht mit dem normalen Hausmüll entsorgt werden. Geben Sie es stattdessen an einer Sammelstelle für Elektro- und Elektronikschrott ab. Die entsprechenden Symbole dafür stehen auf dem Gerät, auf der Verpackung und in der Bedienungsanleitung. Entsprechend ihrer Kennzeichnung können die eingesetzten Materialien wiederverwendet werden.
Leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt, indem Sie die Wiederverwendung, das Recycling von Rohstoffen oder andere Arten von Altgeräte-Recycling ermöglichen.
Weitere Informationen über Ihre zuständige Abfallbeseitigungsstelle erhalten Sie bei Ihrer örtlichen Verwaltung.
WEEE-Registrierung: 973 349 88.
SPL electronics GmbH
Sohlweg 80
41372 Niederkrüchten
Fon (0 21 63) 98 34 0
Fax (0 21 63) 98 34 20
E-Mail: info@spl.info
SPL ist natürlich auch bei Facebook, Instagram, Twitter, Youtube etc. zu finden und wir freuen uns über neue Freunde, Follower und Zuschauer.
Website & Blog: spl.info
Videos: youtube.spl.info
Twitter: twitter.spl.info
Instagram: instagram.spl.info
Facebook: facebook.spl.info
Dieses Handbuch/Dokument ist urheberrechtlich geschützt. Alle Rechte, technische Änderungen und Druckfehler vorbehalten.
Das Kopieren, Vervielfältigen, Übersetzen oder Umsetzen in irgendein elektronisches Medium oder in maschinell lesbare Form im Ganzen oder in Teilen ist nur mit ausdrücklicher schriftlicher Genehmigung der SPL electronics GmbH gestattet.
Alle genannten Markennamen sind Warenzeichen der jeweiligen Inhaber.
CE-Konformitätserklärung
Die Konformität dieses Geräts zu den EU-Richtlinien wird durch das CE-Zeichen auf dem Gerät bestätigt.
