Produkttyp	Halter für Desinfektionsmittel
Außenmaße (B x T x H)	154 x 155-193 x 90 mm
Flaschengröße (max. Durchmesser)	102 mm
Klemmbereich (Tiefe)	65 - 102 mm
Tropfschale (Durchmesser x Höhe)	∅ 70 x 47 mm
Material Halterung/Bügel	Stahl
Material Tropfschale	Polyamid
Material Rändelmuttern	Polyamid, Stahl, Zink
Gewinde	Stahl, Messing, Zink
Oberfläche	pulverbeschichtet (schwarz oder reinweiß)
Gewicht	0,52 kg
Montage	Wandmontage mit beigefügten Schrauben und Dübeln
Sicherheitshinweise	Nur an tragfähigen Wänden befestigen; Last nicht überschreiten
Wartung	Regelmäßig reinigen, feuchtes Tuch und mildes Reinigungsmittel
Lieferumfang	Flaschenhalterung, Tropfschale, Haltebügel, Schrauben, Dübel, Fußpads
Hinweis	Kein medizinisch zertifiziertes Produkt

Häufig gestellte Fragen - 80370 K&M

Wie montiere ich den Desinfektionsmittelhalter?

Befestigen Sie den Haltebügel an der Halterung, kleben Sie die Fußpads auf, setzen Sie die Tropfschale ein und montieren Sie die Halterung mit den beigefügten Schrauben und Dübeln an einer tragfähigen Wand. Details finden Sie in der Montageanleitung.

Welche Flaschengrößen passen?

Der Halter ist für Flaschen mit einem maximalen Durchmesser von 102 mm und einer Tiefe von 65 bis 102 mm geeignet.

Wie reinige ich den Halter?

Verwenden Sie ein leicht feuchtes Tuch und ein nicht scheuerndes Reinigungsmittel. Entfernen Sie Desinfektionsmittelrückstände regelmäßig, um mögliche Schäden zu vermeiden.

Ist der Halter für den Außenbereich geeignet?

Negative äußere Einflüsse wie Stöße, Wind und Nässe sollten vermieden werden. Der Halter ist für den Innenbereich konzipiert.

Kann ich den Halter ohne Wandmontage verwenden?

Der Halter ist primär für die Wandmontage ausgelegt. Eine freistehende Nutzung ist nicht vorgesehen.

Welches Material wird verwendet?

Die Halterung besteht aus Stahl, die Tropfschale aus Polyamid, und die Rändelmuttern aus Polyamid, Stahl und Zink. Die Oberfläche ist pulverbeschichtet.

Sind zusätzliche Schrauben erforderlich?

Nein, das Zubehör enthält Holzschrauben und Dübel (für Beton/Lochsteine) sowie die nötigen Schrauben für die Montage des Bügels.

Wie schwer ist der Halter?

Das Gewicht beträgt 0,52 kg.

Ist der Halter medizinisch zertifiziert?

Nein, es handelt sich nicht um ein medizinisch zertifiziertes Produkt.

Was mache ich, wenn die Tropfschale verschmutzt ist?

Die Tropfschale kann zur Reinigung entnommen werden. Reinigen Sie sie mit einem feuchten Tuch und mildem Reinigungsmittel.

BEDIENUNGSANLEITUNG 80370 K&M

80370 Halter für Desinfektionsmittel

Diese Montageanleitung bitte sorgfältig durchlesen!

TECHNISCHE DATEN

DIMENSIONEN

- Außenmaße:

- Flaschengröße:

- Klemmbereich:

- Tropfschale:

MATERIAL

- Halterung, Bügel:

- Tropfschale:

- Rändelmuttern:

- Gewinde:

OBERFLÄCHE

B x T x H: 154 x 155-193 x 90 mm
Breite x Tiefe: max. ø/■102 mm
Tiefe 65 - 102 mm
∅ 70 x 47 mm

[Non-Text]

Stahl

Polyamid
Polyamid, Stahl, Zink
Stahl, Messing, Zink

80370-000-55 schwarz

80370-000-76 reinweiß

pulverbeschichtet

GEWICHT

0,52 kg

SICHERHEITSHINWEISE

Die Sicherheit der Installation hängt ab von:

MONTAGE

Auf feste Schraubverbindungen achten.

WANDBESCHAFFENHEIT

Das Produkt nur an geeigneten, d.h. tragfähigen Wänden befestigen. Ungeeignet sind Wandflächen, die zu schwach sind oder hinter denen Strom- und Wasserleitungen oder dergleichen verlegt sind. Beigefügte Schrauben und Dübel 2 sind nicht für alle Wände geeignet. Im Zweifel einen qualifizierten Fachmann zu Rate ziehen.

TRAGLAST

Nur für Desinfektionsflaschen passender Größe; siehe oben TECHNISCHE DATEN.

UMGEBUNG

Negative äußere Einflüsse (Stöße, Herumzerren, Erschütterungen, Wind, Nässe etc.) sind zu vermeiden bzw. zu verhindern.

WARTUNG

Regelmäßig die Unterlage reinigen

MONTAGEANLEITUNG

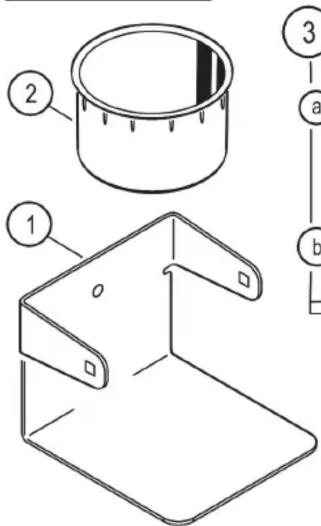

A. BESTANDTEILE

1 Flaschenhalterung

2 Tropfschale

3 Zubehörbeutel (6-16312-1-00)

3.a Holzschraube 4,5 x 35 mm (2x)

3.b Dübel (Kunststoff) ∅ 6 x 30 mm (2x)

4 Zubehörbeutel (6-80370-1-55/76)

4.a Rändelmutter M5 (2x)

4.b U-Scheibe ∅ 5,3 mm (2x)

4.c Schloßschraube M5 x 12 mm (2x)

4.d Haltebügel

4.e Fußpads ø 13 mm (4x)

B. WANDMONTAGE

5 siehe Abb. 5.1 - 5.5

C. DESINFEKTIONSMITTEL-HALTER VORBEREITEN

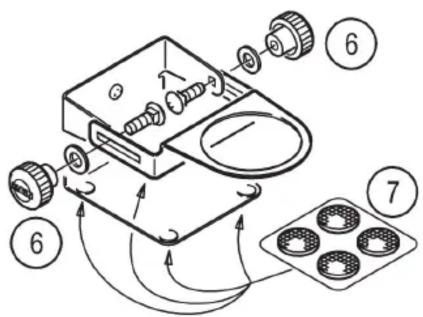

6 Zubehörbeute 4 öffnen und Haltebügel 4.d an der Flaschenhalterung 1 befestigen:

• Bügel 4.d außen über die Haltewinkel schieben,
• Schloßschrauben 4.c von innen durchstecken,
• U-Scheiben 4.b über die Gewinde schieben,
• Rändelmutter 4.a aufschrauben.

7 Fußpads 4.e auf die Unterseite des Bodens kleben empfohlen auch bei Wandbefestigung).

8 Die Tropfschale 2 von oben in die Freimachung einpressen. Sie kann bei Bedarf zur Reinigung entnommen werden.

D. DESINFEKTIONSFLASCHE (nicht im Lieferumfang)

9 Desinfektionsflasche im Flaschenhalter abstellen,

10 Flasche mittels Bügel 4.d festklemmen,

11 beide Rändelmuttern 4.a festziehen.

INFORMATIONEN

HINWEIS: Beim Halter für Desinfektionsmittel handelt es sich nicht um medizinisch zertifiziertes Produkt.

- Negative Auswirkungen des Desinfektionsmittels auf die Produkte (Oberflächen, Material) sind uns nicht bekannt.

- Gleichwohl empfehlen wir, mögliche Rückstände des Desinfektionsmittels stets zu entfernen, um evtl. Schäden zu vermeiden und Sie so lange Freude am Produkt haben.

- Zur Reinigung ein leicht feuchtes Tuch und nicht scheuerndes Reinigungsmittel benutzen.

Desinfektionsmittel nicht im Lieferumfang enthalten.

A. BESTANDTEILE

5.1 Wandhaltewinkel senkrecht ausrichten 5.2 Bohrlöcher markieren.

5.3 Vorbohren z.B.: ø 6 mm Spreizdübel ø 3 mm Holzschraube

5.4 HOLZBALKEN - Holzschraube 4,5 x 35 mm 3.a bohren, senken, ausblasen, Halterung anbringen, Holzschrauben eindrehen

BEFESTIGUNGSBEISPIELEVORBEREITUN

5.5 LOCHSTEINE, BETON - Kunststoffdübel 6 x 30 mm 3.b mit Holzschraube 4,5 x 35 mm 3.a

bohren, senken, ausblasen, Dübel setzen, Halterung anbringen, Holzschrauben eindrehen
