BEDIENUNGSANLEITUNG CSW620 PureLink

Instruction Manual | Benutzerhandbuch

CSW620 | TABLE OF CONTENT

CHAPTER PAGE

Introduction 3

Intended Use 3

CSW600 | INHALTSVERZEICHNIS

KAPITEL SEITE

Einleitung 17

Bestimmungsgemäßer Gebrauch 17

Bestimmungsländer 17

Sicherheitshinweise 18-19

Lieferumfang 19

Merkmale 19

Spezifikationen 20

Anschlussplan 21

Schnittstellen 22

TX-Installation 23 - 24

RX-Installation 25

Kopplung 26 - 27

Inbetriebnahme 27

Problembehebung 28

Wartung 28

Reinigung 28

Gewährleistung und Haftung 29

CE Konformität 29

Geräteentsorgung 29

Haftungsausschluss 29

1. EINLEITUNG

CSW620 ist ein drahtloses Subwoofer-Kit, das für die kabellose Subwoofer Installation entwickelt wurde. Es arbeitet über den 2,4-GHz-ISM-Frequenzband mit automatischer WLAN-Erkennung für einen schnellen Verbindungsaufbau und kristallklare Audiowiedergabe.

2. BESTIMMUNGSGEMÄSSER GEBRAUCH

Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.

Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc. hervorrufen.

Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Dieses Produkt ist nur als Headset für den Anschluss an ein Mobiltelefon oder eine andere Klangquelle geeignet. Das Gerät ausschließlich gemäß diesen Anweisungen verwenden.

3. BESTIMMUNGSLÄNDER

• Deutschland
• Österreich

	BE BG CZ DK EE IE EL
	ES FR HR IT CY LV LT
	LU HU MT NL PL PT RO
	SI SK FI SE UK

4. SICHERHEITSHINWEISE

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

Dieses Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.

Setzen Sie das Produkt keiner mechanischen Belastung aus.

Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

• sichtbare Schäden aufweist,
• nicht mehr ordnungsgemäß funktioniert,
• über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
• erheblichen Transportbelastungen ausgesetzt wurde.

Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder bereits dem Fall aus geringer Höhe kann das Produkt beschädigt werden.

Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der weiteren Geräte, an die das Produkt angeschlossen wird.

Wenden Sie sich an einen Sachverständigen, wenn Sie Zweifel zu Arbeitsweise, Sicherheit oder Anschluss des Produktes haben.

Beachten Sie die Polarität und Stärke der Ausgangsspannung. Falsche Polarität oder zu starke Spannungen führen zur Zerstörung des angeschlossenen Geräts.

Achten Sie beim Betrieb des Geräts auf eine ausreichende Luftzirkulation. Decken Sie das Produkt nicht ab. Stellen Sie das Gerät niemals auf eine Tischdecke oder einen Teppich! Platzieren Sie das Gerät auf einer stabilen, feuerfesten Unterlage.

Das Gerät sollte nicht sofort nach einem Wechsel von kalter zu warmer Umgebung angeschlossen werden. Kondenswasser könnte zu Schäden am Gerät führen. Warten Sie, bis sich das Gerät der neuen Umgebungstemperatur angepasst hat.

Stellen Sie sicher, dass der Ladeausgang nicht kurzgeschlossen wird.

Um Schäden an der Audioanlage durch Einschaltimpulse zu vermeiden, schalten Sie bitte vor der Installation des Produktes unbedingt den Verstärker aus. Nichtbeachtung führt unter Umständen zur Beschädigung von Endstufe, Lautsprecheranlage und Ihrem Gehör! Der Verstärker wird grundsätzlich als letztes, d.h. wenn Signalquelle und dieses Produkts bereits eingeschaltet sind, in Betrieb genommen.

Betreiben Sie das Produkt nicht mit fremden Netzteilen. Trotz passender Stecker kann dies zu Schäden an dem Produkt, Signalquelle und Audioanlage führen!

GEFAHR! Übermäßiger Schalldruck von Ohr- und Kopfhörern kann zu Gehörschädigungen führen. Wenn Sie über längere Zeit laute Musik hören, kann Ihr Hörvermögen beeinträchtigt werden. Stellen Sie eine angemessene Lautstärke ein.

Erstickungsgefahr! Halten Sie Verpackungsmaterial von Kindern fern!

Dieses Produkt enthält Komponenten, die elektromagnetische Felder erzeugen. Diese elektromagnetischen Felder können zu Beeinträchtigungen bei Herzschrittmachern, Defibrillatoren und anderen medizinischen Geräten und Apparaturen führen. Achten Sie darauf, dass Sie das Produkt stets in einem Abstand von etwa 15 cm zu Ihrem Herzschrittmacher oder Defibrillator verwenden. Wenn Sie den Verdacht hegen, dass das Produkt mit Ihrem Herzschrittmacher oder einem anderen medizinischen Gerät interferiert, stellen Sie die Verwendung unverzüglich ein und ziehen Sie Ihren Arzt zu Rate, um genauere Informationen zu Ihrem medizinischen Gerät zu erhalten.

5. LIEFERUMFANG

1x 2.4GHz Wireless Subwoofer TX
1x 2.4GHz Wireless Subwoofer RX
2x Netzteil 5V DC, 600mA
2x Subwoofer Kabel, Länge: 70cm
1x Bedienungsanleitung

Transmitter Receiver 5V Netzteil

• 2.4GHz ISM Band
• TX und RX bereits gekoppelt
• ID Kopplung
• 48KHz Sampler Frequenz

7. SPEZIFIKATIONEN

Produkt Größe in mm: TX: 121 x 80 x 30mm

RX: 121 x 80 x 30mm

Produkt Gewicht in g: TX: 100g

RX: 100g

Status Indikator

Rote LED leuchtet permanent: Standby Mode

Blaue LED blinkt alle 2 Sekunden: Nicht gekoppelt

Blaue LED blinkt 3 mal pro Sekunde: Kopplungsmodus

Blaue LED leuchtet permanent: Ist gekoppelt

Frequenz Band: 2,4GHz

Max. Sendeleistung: -4,75dBm

Reichweite: 15m (Sichtlinie)

Eingang:

TX: 5V DC, 600mA

RX: 5V DC, 600mA

PSU: 90 - 240V AC @50/60Hz, Kabel Länge: 1,8m

Ausgang:

RX: 2Vrms

Luftfeuchtigkeit bei Betrieb: 10%\~90% Rh

Betriebstemperatur: 0°C \~ 40°C

Lagertemperatur: -30°C\~70°C

Dieses Gerät erzeugt und verwendet Funkfrequenzenergie, die ausgestrahlt werden und bei unsachgemäßer, nicht der Anleitung des Herstellers entsprechender Installation und Verwendung, schädliche Störungen des Rundfunkempfangs verursachen kann. Es gibt jedoch keine Garantie, dass bei einer bestimmten Installation keine Störungen auftreten.

Kommt es durch das Gerät zu Störungen im Radio- oder Fernsehempfang, was sich durch Ein- und Ausschalten des Geräts überprüfen lässt, sollte der Benutzer versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Richten Sie Ihre Empfangsantenne neu aus, oder stellen Sie sie an einem anderen Ort auf.
• Vergrößern Sie den Abstand zwischen Gerät und Empfänger.
• Schließen Sie das Gerät an einer Steckdose an, die nicht von demselben Stromkreis wie die Steckdose des Empfängers versorgt wird.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

Wichtig: Jegliche Änderungen oder Modifizierungen des Geräts, die von PureLink nicht ausdrücklich genehmigt wurden, können die elektromagnetische Verträglichkeit (EMV) ungültig machen und einen Entzug der Betriebserlaubnis für dieses Gerät zur Folge haben.

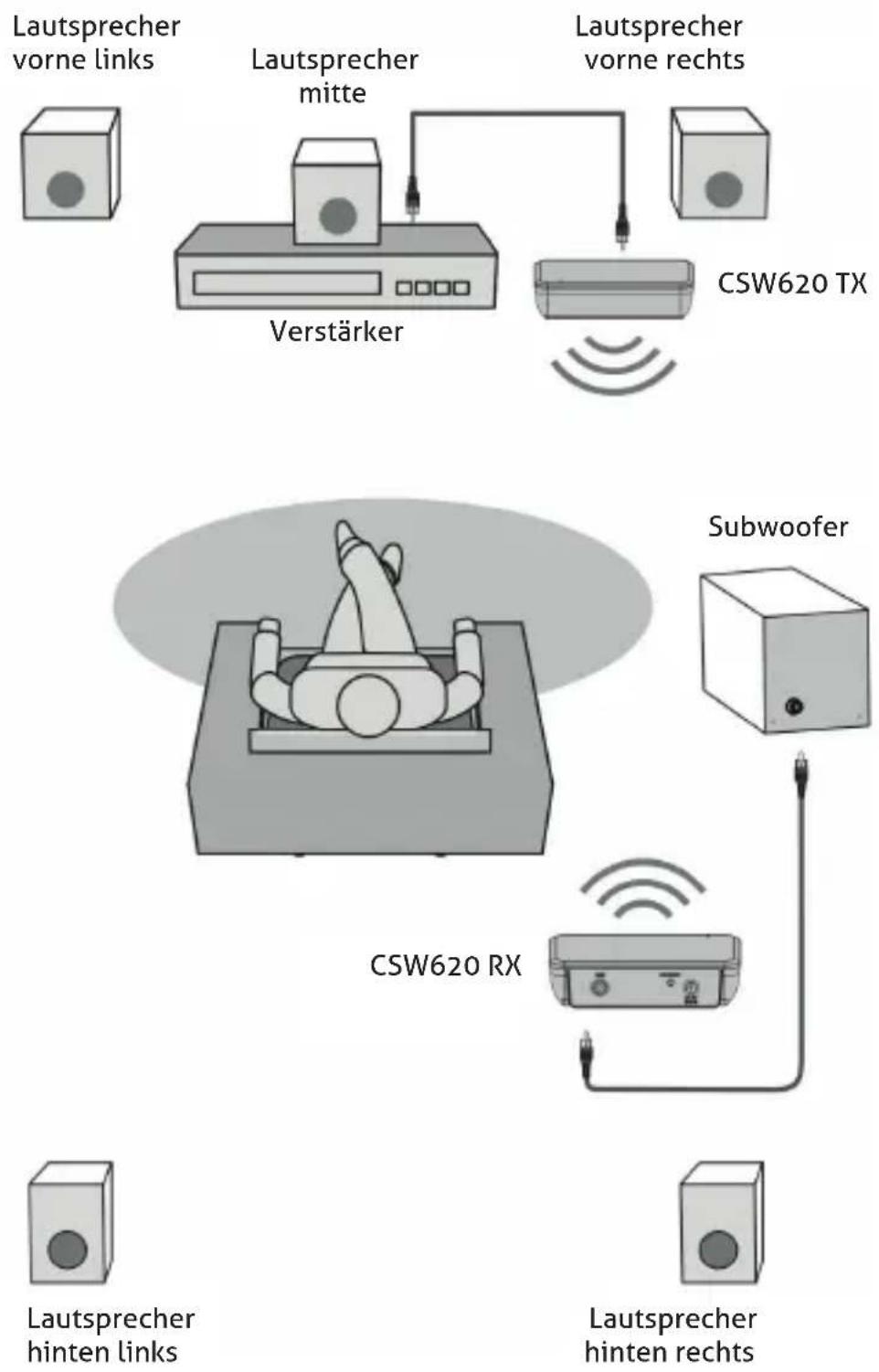

8. ANSCHLUSSPLAN

9. SCHNITTSTELLEN

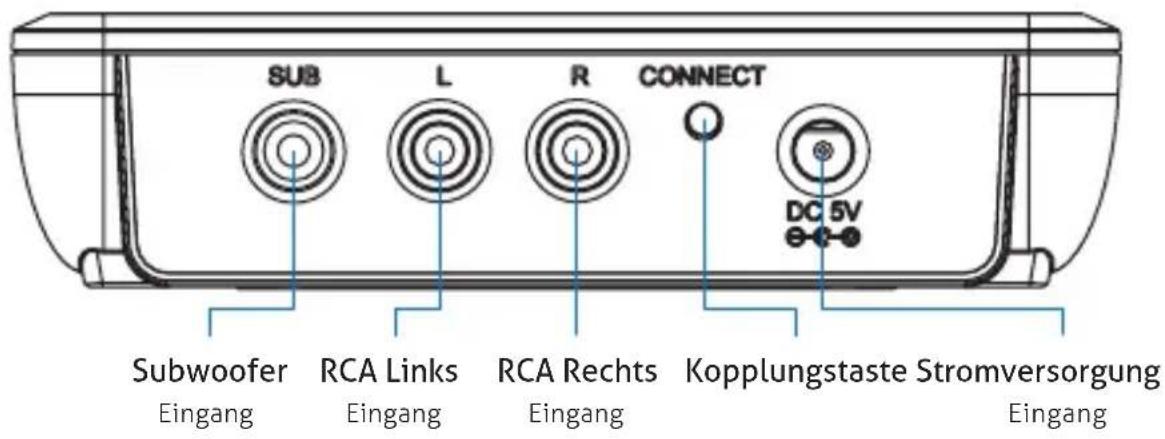

TX:

SUB L R CONNECT DC 5V Subwoofer Eingang RCA Links Eingang RCA Rechts Eingang Kopplungstaste Stromversorgung Eingang

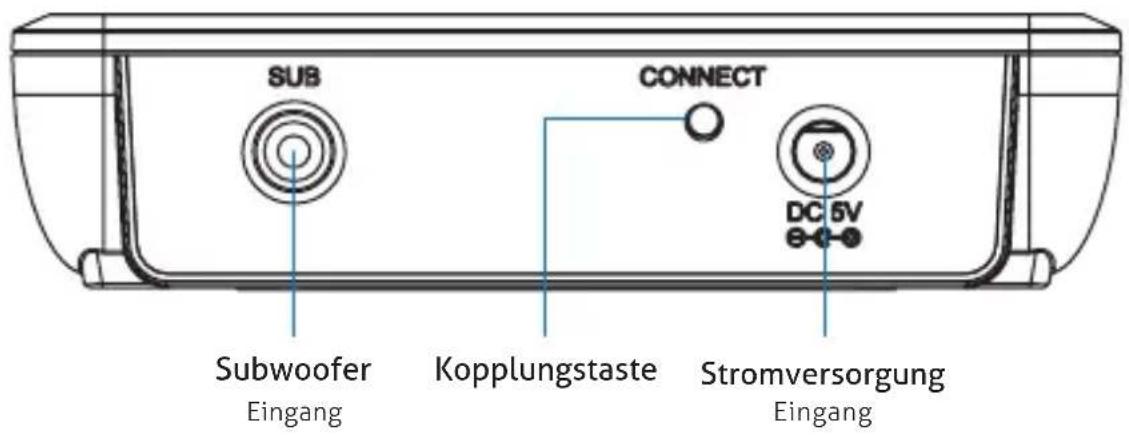

RX:

SUB CONNECT Subwoofer Eingang Kopplungstaste Stromversorgung Eingang DC 5V

10. TX INSTALLATION

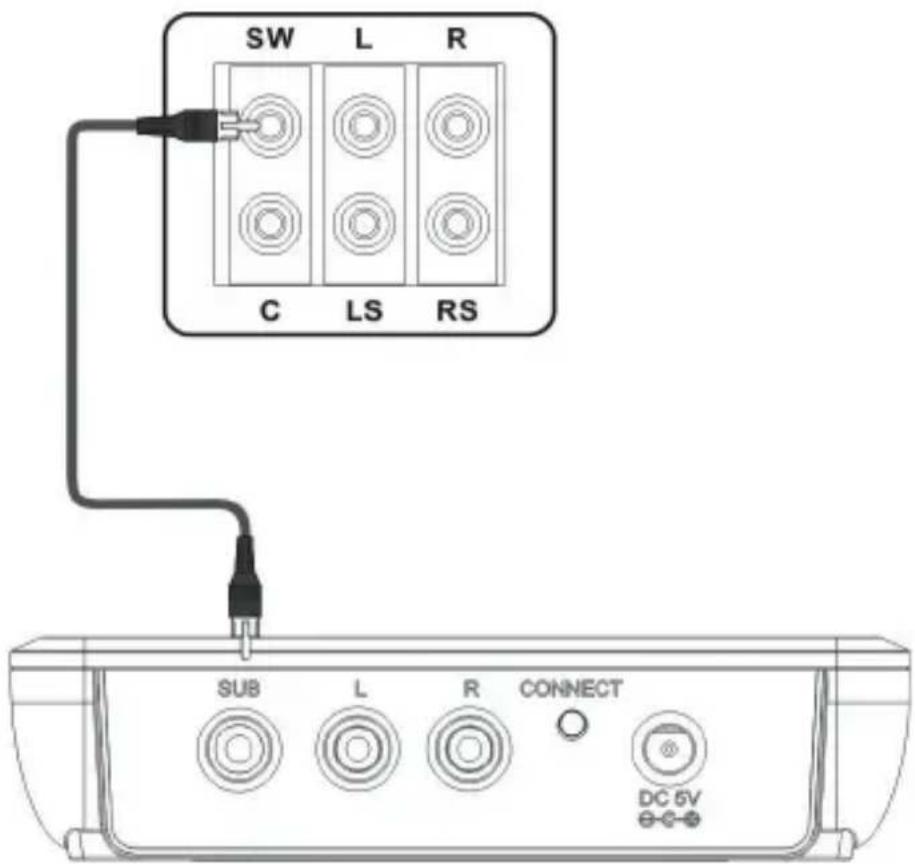

Mit RCA Subwoofer Kabel

CSW620 TX - Rückseite

Schritt1: Entnehmen Sie den CSW620 TX.

Schritt2: Nehmen Sie ein Subwoofer-Kabel (lila), verbinden Sie den Cinch-Stecker mit der SUB-Buchse am TX-Gerät und das andere Ende mit dem Subwoofer Ihres 5.1-Audiosystems.

Schritt3: Nehmen Sie das AC/DC-Netzteil heraus. Stecken Sie das DC-Ende in die DC-Buchse des CSW620 TX und das AC-Ende in die 90\~240V AC-Steckdose.

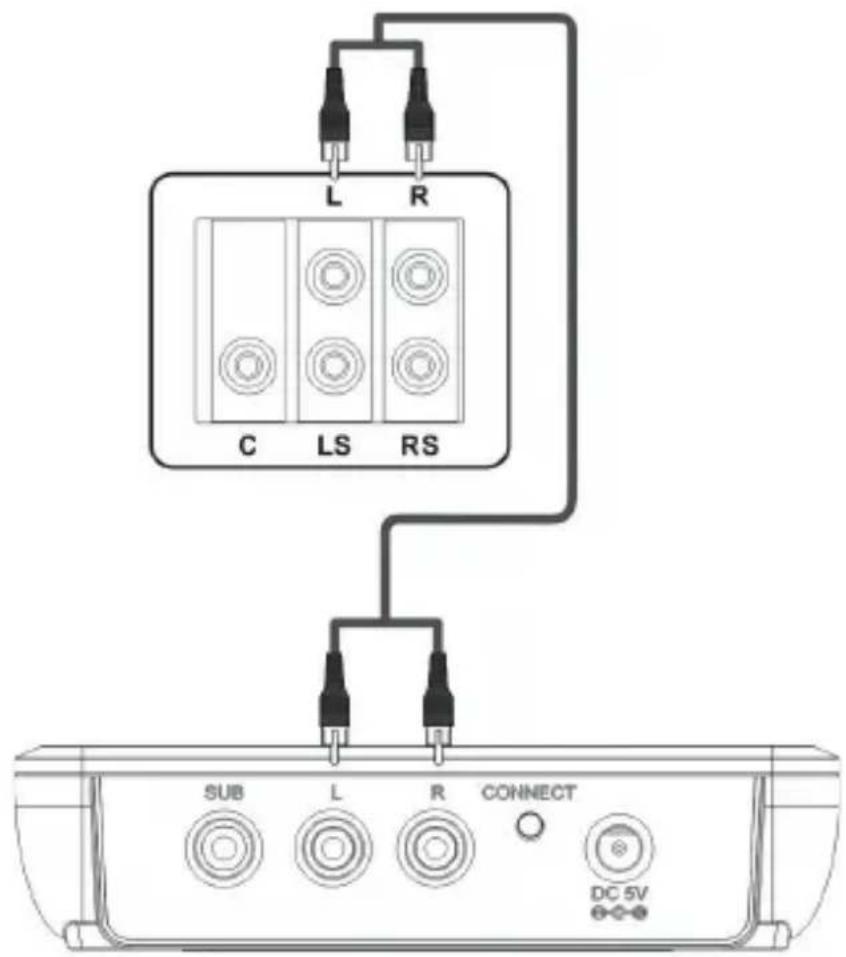

Mit RCA L / R Kabel

CSW620 TX - Rückseite

Schritt1: Schritt 1: Nehmen Sie den CSW620 TX heraus.

Schritt2: Nehmen Sie ein RCA L / R-Kabel (weiß und rot). Bitte folgen Sie dem Farbcode und verbinden Sie ihn mit der RCA L / R-Buchse des CSW620 TX und dem anderen Ende mit der RCA L / R-Buchse Ihres 5.1-Audiosystems.

Schritt3: Nehmen Sie das AC / DC-Netzteil heraus. Stecken Sie das DC-Ende in die DC-Buchse des CSW620 TX und das AC-Ende in die 90-240-V-AC-Steckdose.

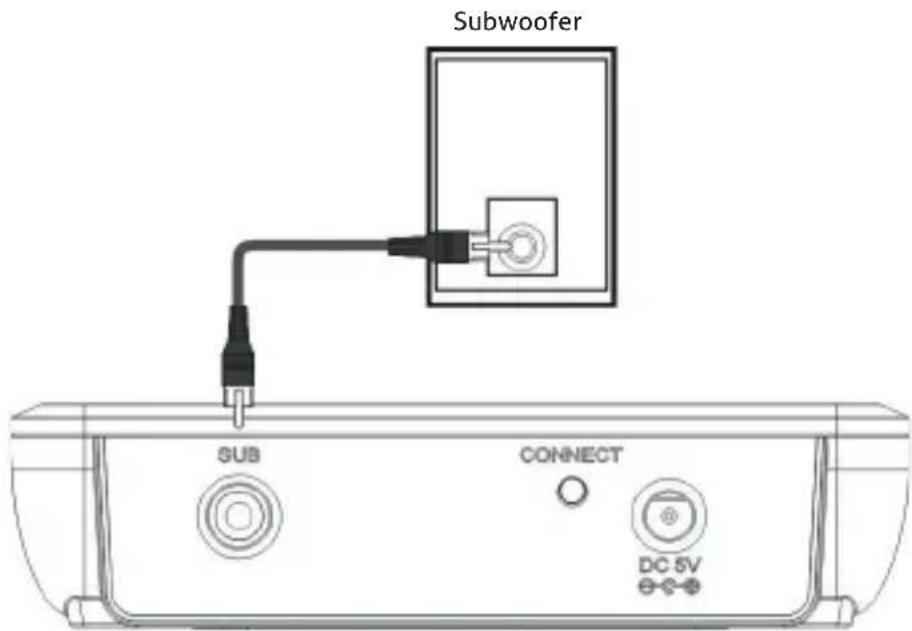

11. RX INSTALLATION

Subwoofer SUB CONNECT DC 5V

CSW620 RX - Rückseite

Schritt1: Entnehmen Sie den CSW620 RX.

Schritt2: Nehmen Sie ein Subwoofer-Kabel (lila), verbinden Sie den Cinch-Stecker mit der SUB-Buchse an der RX-Einheit und das andere Ende mit der Subwoofer-Buchse Ihres Verstärkers.

Schritt3: Nehmen Sie das AC/DC-Netzteil heraus. Stecken Sie das DC-Ende in die DC-Buchse des CSW620 RX und das AC-Ende in die 90\~240V AC-Steckdose.

Wenn Sie die Installation wie oben beschrieben durchgeführt haben, können Sie den CSW620 sofort verwenden, da das Gerät bereits gekoppelt ist.

Wenn es nicht gekoppelt ist, können Sie erneut manuell koppeln, wie im Abschnitt „Kopplung“ beschrieben.

12. KOPPLUNG

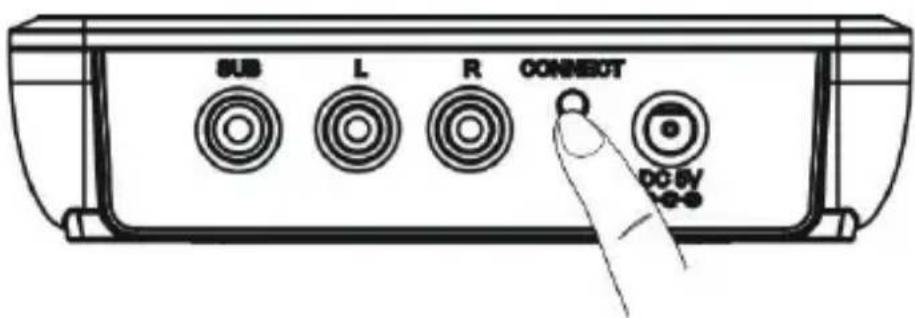

Schritt1: Halten Sie die „Connect“ -Taste am TX 2 Sekunden lang gedrückt, bis die blaue LED zu blinken beginnt. (Die LED blinkt 3 mal pro Sekunde) Nun ist es für die nächsten 30 Sekunden im Kopplungsmodus.

SUB L R CONNECT DC 5V

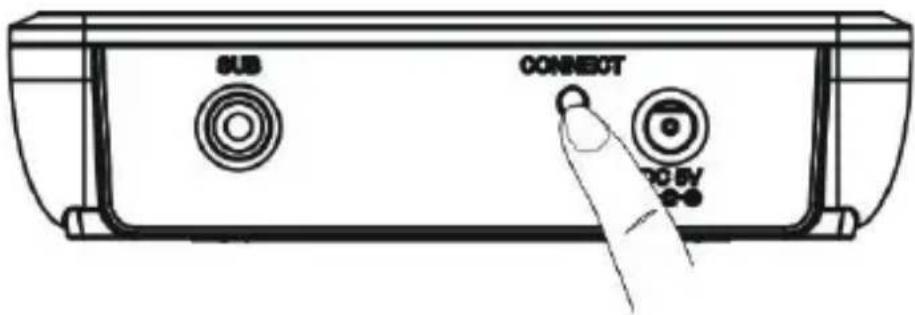

Schritt2: Drücken und halten Sie die „Connect“ -Taste 2 Sekunden in innerhalb der nächsten 30 Sekunden. Die blaue LED fängt an zu blinken. (LED blinkt 3 mal pro Sekunde.)

SUB CONNECT 20.5V

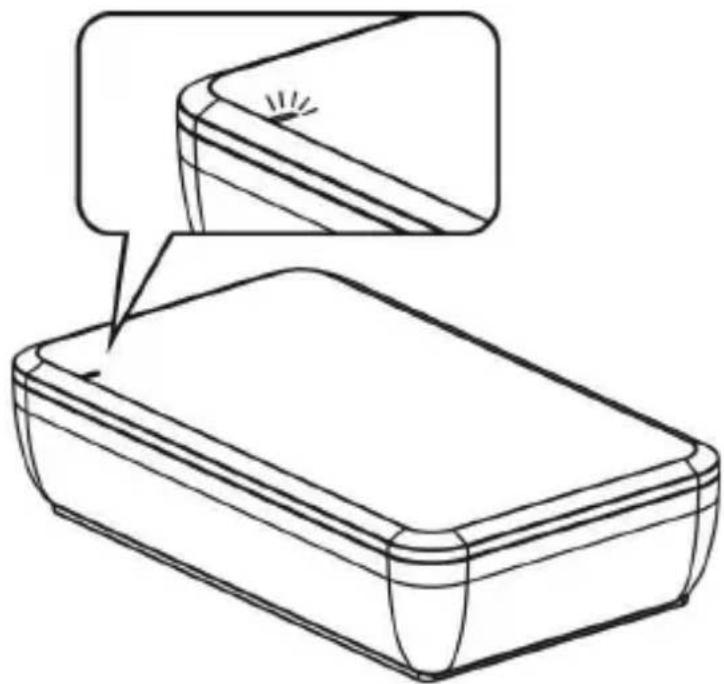

Schritt3: Wenn die Kopplung erfolgreich war, zeigt die LED-Anzeige konstant ein blaues Licht an.

Schritt1: Schalten Sie Ihren Audio-Verstärker ein und stellen Sie die Lautstärke auf einen geeigneten Pegel ein.

Schritt2: Spielen Sie die DVD oder Blu-ray DVD mit 5.1 CH Audio.

Hinweis: Der CSW620 verwendet immer das Signal des RCA-Subwoofer-Kabels. Wenn für 15 Sekunden kein Signal vom RCA-Subwoofer-Kabel ausgegeben wird, schaltet es automatisch auf das RCA L / R-Kabelsignal um.

14. PROBLEMBEHEBUNG

Kein Audio Ausgangssignal:

Überprüfen Sie die Netzteile von dem TX und RX funktionieren.

Überprüfen Sie die Audio Verbindung von dem TX und RX.

Stellen Sie sicher dass der Lautstärkeregler auf die gewünschte Lautstärke eingestellt ist.

Wenn die rote LED leuchtet, dann ist kein aktives audio signal vorhanden.

Hintergrundgeräusche und Signal

Inteüberprüfen Sie ob RX znd TX in der vorgegebenen Reichweite befinden.

Überprüfen Sie, ob sich Hindernisse im Übertragungsbereich befinden, z. B. Mikrowelle usw.

Drücken Sie einmal die „Connect“ -Taste, um zu überprüfen, ob es erneut Störungen gibt.

15. WARTUNG

Es sind keinerlei für Sie zu wartende Bestandteile im Inneren des Produkts, öffnen/zerlegen Sie es deshalb niemals.

Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden konnten, wenden Sie sich an unseren technischen Kundendienst oder an einen Sachverständigen.

16. REINIGUNG

Vor jeder Reinigung ist das Produkt von der Steckdose und den angeschlossenen Produkte zu trennen.

Vor jeder Reinigung ist das Produkt von den angeschlossenen Produkten zu trennen.

Verwenden Sie nur ein trockenes, weiches Tuch, um das Gehäuse des Produkts zu reinigen.

Verwenden Sie keine Scheuer- oder Lösungsmittel.

Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.

Zur Reinigung genügt ein trockenes, weiches und sauberes Tuch. Drücken Sie nicht zu stark auf das Gehäuse, dies führt zu Kratzspuren.

Staub kann mit Hilfe eines langhaarigen, weichen und sauberen Pinsels leicht entfernt werden.

17. GEWÄHRLEISTUNG UND HAFTUNG

Der Hersteller gewährt auf ein neues Produkt 2 Jahre gesetzliche Gewährleistung.

Da der Hersteller keinen Einfluss auf die Installation des Produktes hat, deckt die Gewährleistung und die Garantie nur das Produkt selbst ab.

Falls ein Fehler oder Defekt an Ihrem Produkt festgestellt werden sollte, wenden Sie sich bitte an Ihren Fachhändler und zeigen Sie ggf. Ihre Quittung oder Rechnung als Kaufnachweis vor. Ihr Händler wird den Fehler entweder vor Ort beheben, oder das Produkt an den Hersteller weiterleiten. Sie erleichtern unseren Technikern ihre Arbeit sehr, wenn Sie eventuelle Fehler ausführlich beschreiben – nur dann haben Sie Gewähr, dass auch selten auftretende Fehler mit Sicherheit gefunden und beseitigt werden!

Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäße Installation, Bedienung oder Wartung, die nicht in dieser Anleitung beschrieben sind, entstanden sind.

Ändern und modifizieren Sie das Produkt und dessen Zubehör nicht.

Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und führt zu Gewährleistungsverlust, Garantieverlust und Haftungsausschluss.

18. CE KONFORMITÄT

Hiermit erklärt PureLink GmbH, dass der Funkanlagentyp CSW620 der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgende Internetadresse verfügbar:

www.purelink.de/ce/4251364708989_CE.pdf

19. GERÄTEENTSORGUNG

WEEE-Reg. Nr.: DE 93847290

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Als Verbraucher sind Sie nach dem ElektroG verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

20. HAFTUNGSAUSSCHLUSS

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Druckfehler und Änderungen an Gerät, Verpackung oder Anleitung behalten wir uns vor.

PureLink GmbH

Von-Liebig-Straße 10

D - 48432 Rheine

Germany

Telefon: [phone] -0

Fax: [phone] -99

E-mail: [e-mail]

Internet: www.purelink.de
