BEDIENUNGSANLEITUNG KSE 7807 BOMANN

HAUSHALTSAUSNBAUKNKÜHLSCHRANKÜKSEK380780

Bedienungsanleitung/Garantie

Instruction Manual

DEUTSCHDEUTSCH

InhaltInhalt

Einleitung......Seite 3

Allgemeine Hinweise......Seite 3

Spezielle Sicherheitshinweise für

dieses Gerät......Seite 4

Transport und Verpackung......Seite 6

Geräteausstattung......Seite 6

Installation......Seite 6

Inbetriebnahme / Betrieb......Seite 9

Reinigung und Wartung......Seite 12

Störungsbehebung......Seite 13

Technische Daten......Seite 14

Garantie / Kundenservice......Seite 14

Entsorgung......Seite 15

EU-Produktdatenblatt....Seite 16

ENGLISHENGLISH

ContentsContents

Introduction......Page 17

General Notes......Page 17

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.

Symbole in dieser BedienungsanleitungSymbole in dieser

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden zu vermeiden:

WARNUNG:WARNUNG:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

ACHTUNG:ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

JINWEISHINWEIS

Hebt Tipps und Informationen für Sie hervor.

• Betreiben Sie das Gerät nur im ordnungsgemäß eingebauten Zustand.
• Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, und Feuchtigkeit fern.

Schalten Sie das Gerät aus, ziehen Sie den Netz-Bedienungsanleitung stecker (ziehen Sie am Stecker, nicht am Kabel) oder schalten Sie die Sicherung ab, wenn Sie das Gerät nicht benutzen, zur Reinigung, Benutzerwartung oder bei Störung.

• Das Gerät und wenn möglich das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Bei Beschädigung darf das Gerät nicht mehr benutzt werden.
• Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig.
• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

WARNUNG:WARNUNG:

Lassen Sie kleine Kinder nicht mit Folie spielen.

Es besteht Erstickungsgefahr!

Allgemeine Hinweise Allgemeine Hinw

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein und Kassenbon gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

IINWEISHINWEIS

Darstellungen können vom Originalgerät abweichen.

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.
• Es darf nur in der Art und Weise benutzt werden, wie es in dieser Bedienungsanleitung beschrieben ist. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen.

Spezielle Sicherheitshinweise Spredie des Gerät für itsweis Gerät

• Dieses Gerät ist dazu bestimmt, im Haushalt und ähnlichen Anwendungen verwendet zu werden wie beispielsweise
• in Personalküchen von Läden, Büros und anderen Arbeitsbereichen;
• in der Landwirtschaft und von Gästen in Hotels, Motels und anderen Unterkünften;
• Frühstückspensionen;
• im Catering und ähnlichem Großhandelseinsatz.

WARNUNGWARNUNG

• Stellen Sie sicher, dass die Belüftungsöffnungen im Gerätegehäuse oder im Einbaugehäuse nicht blockiert werden.
• Gebrauchen Sie keine mechanischen Einrichtungen oder sonstigen Mittel um den Abtauvorgang (falls notwendig) zu beschleunigen, außer den in der Anleitung beschriebenen Hilfsmitteln (Modellabhängig im Lieferumfang enthalten).
• Beschädigen Sie nicht den Kältemittelkreislauf.
• Betreiben Sie keine elektrischen Geräte innerhalb des Gerätes.
• Lagern Sie keine explosionsfähigen Stoffe, wie z.B. Aerosolbehälter mit brennbarem Treibgas im Gerät.

- Dieses Gerät kann von Kinde Kirade 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gebrauchs Gerätes Geräteswesen wurden und die daraus resultierenden Gefahren verstanden haben.

• Kinderkürfen nicht mit dem Gerät spielen.
• Reinigung und Benutzer-Bewertung Wärferung nicht durch Kinderkindergeführt werden, es sei denn, sie sind älter als 8 Jahre und werden beaufsichtigt.
• HINWEIS: Weiter ab 3 Jahren und jünger als 8 Jahre dürfen das Kühl-/Gefriergerät be- und entladen.
• Stellen Sie beim Aufstellen des Gerätes sicher, dass das Netzkabel nicht eingeklemmt oder beschädigt wird.
• Stellen Sie keine Mehrfachsteckdosen oder tragbaren Netzteile an der Geräterückseite auf.
• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, einem qualifizierten Techniker oder dem Kundendienst durch ein gleichwertiges Kabel ersetzen lassen. Wenn Kabel oder Stecker beschädigt sind, dürfen Sie das Gerät nicht mehr benutzen.
• Bei Entsorgung nutzen Sie die von Elektrogeräten vorgesehenen Sammelstellen.

KühlmittelKühlmittel

WARNUNGWARNUNG

vor feuergefährlichen StoffeSteffefährliche

Der Kühlmittelkreislauf enthält das Kühlmittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, das brennbar ist. Achten Sie beim Transportieren und Aufstellen des Gerätes darauf, dass keine Teile des Kühlkreislaufs beschädigt werden.

Bei Beschädigung des Kühlkreislaufs:

• offenes Feuer, Zündquellen unbedingt vermeiden,
  • Gerät von der Stromversorgung trennen,
  • Raum, in dem das Gerät steht durchlüften und
  • einen Fachmann kontaktieren.

Transport und Verpackung Transport und Verpackung Installation

Transportieren Sie das Gerät, wenn möglich, in vertikaler Lage. Anderenfalls ist es unbedingt erforderlich, das Gerät vor der Installation für einige Stunden aufrecht stehen zu lassen („Vor der Erstinbetriebnahme“). Schützen Sie das Gerät während des Transportes vor Witterungseinflüssen.

• Nehmen Sie das Gerät aus seiner Verpackung.
• Entfernen Sie sämtliches Verpackungsmaterial, wie Folien, Füllmaterial und Kartonverpackung.
• Überprüfen Sie das Gerät auf eventuelle Transportschäden, um Gefährdungen zu vermeiden.
• Im Schadensfall nehmen Sie das Gerät nicht in Betrieb. Wenden Sie sich an Ihren Händler.

i HINWEISWEIS

Am Gerät können sich noch Staub oder Produktionsreste befinden. Wir empfehlen Ihnen, das Gerät wie unter „Reinigung und Wartung“ beschrieben zu säubern.

Geräteausstattungräteausstattung

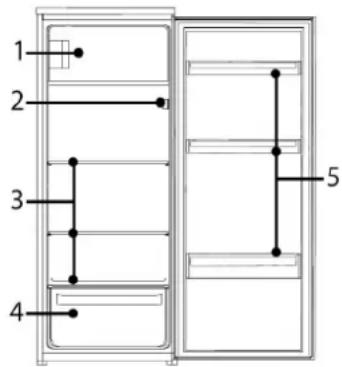

GeräteübersichtGeräteübersicht

1 2 3 4 5

1 Gefrierfach
2 Bedienfeld / Beleuchtung
3 Glasablagen
4 Gemüseschale
5 Türablagen

Lieferumfang

3x Glasablage, 1x Gemüseschale, 3x Türablage, 1x Eiablage, inkl. Einbaumaterial

Voraussetzungen an den Aufstellort

- Eine gute Belüftung rund um das Gerät ist erforderlich, damit die Hitze ordnungsgemäß abgeleitet und der Betrieb effektiv und mit möglichst niedrigem Energieverbrauch gewährleistet werden kann. Zu diesem Zweck muss genügend Freiraum rund um das Gerät vorhanden sein.

• Beachten Sie hierzu die Anweisungen, die wir Ihnen im Abschnitt „Einbau“ geben;

• Stellen Sie das Gerät so auf, dass die Gerätetür vollständig zu öffnen ist.

• Das Gerät darf nur an einem Ort stehen, dessen Umgebungstemperatur der Klimaklasse entspricht, für die das Gerät ausgelegt ist. Die Klimaklasse finden Sie auf dem „EU-Produktdatenblatt“ und auf dem Typenschild, welches sich im Innenraum oder auf der Geräterückseite befindet.

• Achten Sie auf stabilen, waagerechten Stand des Gerätes.
  • Wermeiden Sie eine Aufstellung:

- neben Heizkörpern, einem Herd, direkter Sonneneinstrahlung, sonstigen Wärmequellen;

- an Orten, an denen eine hohe Feuchtigkeit auftritt (z.B. im Freien, Badezimmer), da die Metallteile in solchen Fällen rostanfällig sind;

- in der Nähe von flüchtigen und entflammbaren Materialien (z.B. Gas, Benzin, Alkohol, Lacken etc.) und in Räumen mit schlechter Luftzirkulation (z.B. Garage).

- Setzen Sie das Gerät keinerlei Witterungseinflüssen aus.

Elektrischer Anschluss

⚠️ WARNING:

• Die Installation an das Stromnetz muss gemäß den lokalen Gesetzen und Vorschriften erfolgen.
- Ein unsachgemäßer Anschluss kann zu einem elektrischen Schlag führen!

WARNUNG:WARNUNG

• Verändern Sie den Gerätenetzstecker nicht! Lassen Sie die Netzsteckdose durch einen Fachmann ersetzen, wenn diese für den Gerätenetzstecker nicht geeignet ist.
• Die Zugänglichkeit des Netzsteckers muss gewährleistet sein, um das Gerät im Notfall sofort von der Stromversorgung zu trennen.

- Vergewissern Sie sich vor dem Anschluss, dass die Spannungsversorgung mit den Angaben auf dem Typenschild übereinstimmt.

- Schließen Sie den Netzstecker an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose an.

- Wenn der Netzstecker nach der Installation nicht frei zugänglich ist, muss zur Erfüllung der einschlägigen Sicherheitsvorschriften installationsseitig eine entsprechende Trennvorrichtung vorhanden sein.

Türanschlag Wiedschel Waghsel

Der Türanschlag kann von rechts (Lieferzustand) nach links gewechselt werden, falls der Aufstellort dies erfordert.

WARNUNG:WARNUNG:

Beim Auswechseln des Türanschlages darf das Gerät nicht mit dem Netzstrom verbunden sein.

INWEISWEIS

• Ziehen Sie eine weitere Person zur Hilfe hinzu.
• Sie benötigen ggf.: Schraubenschlüssel, Kreuzschraubendreher sowie Schlitzschraubendreher.

• Demontieren Sie das obere Türscharnier, heben Sie die Gerätetür aus und stellen Sie die Tür sicher beiseite.
• Lösen und versetzen Sie den unteren Scharnierstift auf die gegenüberliegende Geräteseite.
• Setzen Sie die Gerätetür auf und fixieren Sie sie in der vorgesehenen Position.
• Übertragen und befestigen Sie das obere Tür- scharnier auf die gegenüberliegende Geräteseite; nachdem Sie den Scharnierstift ausgeschraubt und von der anderen Scharnierseite wiedereingesetzt haben.

Überprüfen Sie, ob die Tür vertikal sowie horizontal optimal ausgerichtet ist, so dass ein reibungsloses Öffnen sowie Schließen der Tür gewährleistet ist.

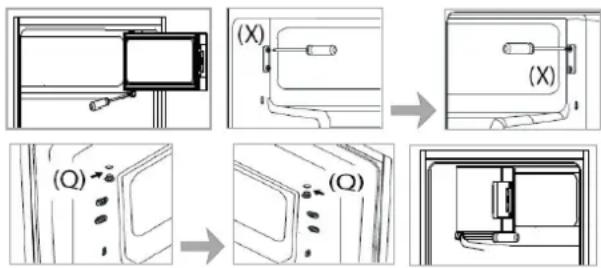

Anschlagwechsel der Gefrierfachklappenschlagwechsel der Gefrie

• Öffnen Sie die Gefrierfachklappe, demontieren Sie die Halterung und entnehmen Sie die Gefrierfachklappe.
• Demontieren Sie den Schnapper (X) und bringen Sie diesen auf der gegenüberliegenden Seite an.
• Versetzen Sie die Scharnierstiftaufnahme (Q).
• Drehen Sie die Gefrierfachklappe um 180°, bringen Sie die Gefrierfachklappe und die Halterung

in die entsprechend neue Position. Befestigen Sie die Halterung.

EinbauEinbau

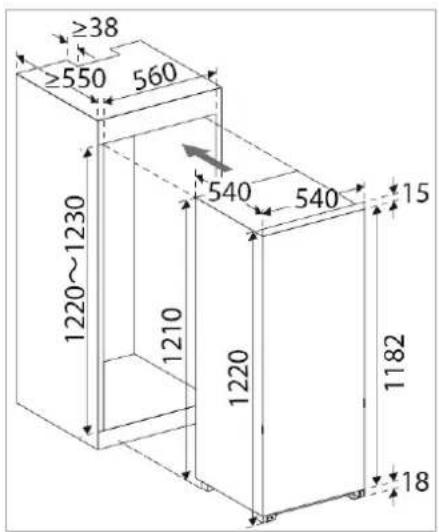

≥38 ≥550 560 1220~1230 1210 540 540 1220 1182 18

Angaben in mm

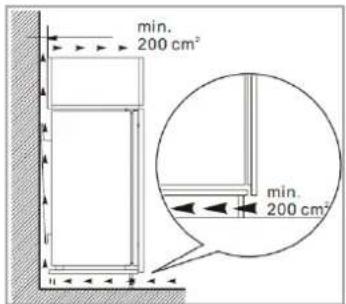

min. 200 cm² min. 200 cm²

Für die Be- und Entlüftung ist an der Geräterückseite ein Abluftkanal von ca. 38 mm Tiefe vorzusehen.

Die Be- und Entlüftungsöffnungen im Möbelsockel und Möbelbau müssen durchgehend min. 200 cm ^2 betragen, damit die erwärmte Luft ungehindert abziehen kann.

Einbaumaterialaumaterial

(R) 1x Dichtung (a) 2x Führung (b) 2x Winkel (c) 2x Abdeckung (d) 2x Abdeckung					(S1) 13x / (S2) 2x Schrauben

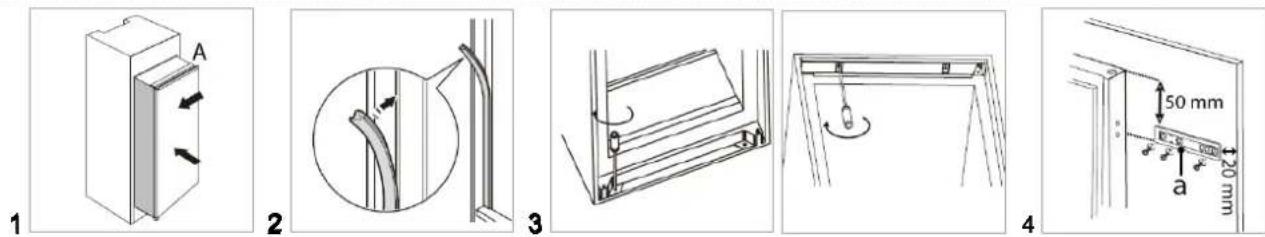

1 A 2 3 4 50 mm a 20 mm

Überprüfen Sie vor dem Bohren die Möbelfront auf ausreichende Stärke für die beiliegende Schraubenlänge.

1 Verlegen Sie das Anschlusskabel so, dass das Gerät nach dem Einbau leicht angeschlossen werden kann. Schieben Sie das Gerät in die Ein-

bauöffnung, bis das Anschlagblech (A) am Möbel anstößt.

2 Drücken Sie das Dichtungsgummi (R) zwischen Gerät und Einbaumöbel (Seite ohne Scharnier) fest.

3 Öffnen Sie die Gerätetür. Drücken Sie die Geräteseite, die sich gegenüber den Scharnieren be-

findet, gegen das Einbaumöbel. Richten Sie das Gerät geradestehend aus und fixieren Sie es mit den beiliegenden Schrauben, unten 2x (S2) und oben 2x (S1).

4 Halten Sie, unter Berücksichtigung der dargestellten Abstände, die Führung (a) oben und unten an der Innenseite der Möbeltür an; zeichnen Sie die Positionen der Bohrlöcher ein. Nach dem Bohren befestigen Sie die Führung mit den beiliegenden Schrauben (S1).
5 Setzen Sie die Abdeckung (c) bis zum Einrasten in die Führung (a) ein.
6 Öffnen Sie die Geräte- und Möbeltür vollständig und führen Sie diese zusammen. Schieben Sie den Winkel (b) in die Führung (a) ein und markieren Sie die Bohrlöcher. Nehmen Sie den Winkel ab und bohren Sie ∅ 2 mm Löcher mit ca. 8 mm Abstand zur Türaußenkante. Setzen Sie den Winkel wieder auf; befestigen Sie ihn mit den beiliegenden Schrauben (S1).
7 Sollte ein Angleichen der Möbeltür erforderlich sein, nutzen Sie die Schlitzabstände. Überprüfen Sie, ob die Tür vertikal sowie horizontal optimal ausgerichtet ist, so dass ein reibungsloses Öffnen sowie Schließen der Tür gewährleistet ist.
8 Setzen Sie die Abdeckung (d) bis zum Einrasten auf den Winkel (b).

Inbetriebbahraen/a Betrieb/ Betrieb

Vor der Erstlnbetrilebnalembedingetrie

ACHTUNG:ACHTUNG:

Nach dem Transport sollte das Gerät für ca. vier Stunden aufrecht stehen, bevor Sie es an die Stromversorgung anschließen. Die Nichtbeachtung könnte zur Fehlfunktion des Kühlsystems und dadurch zum Ausfall des Gerätes führen.

Reinigen Sie den Innenraum des Gerätes mit allen sich darin befindenden Zubehörteilen. Beachten Sie die Anweisungen, die wir Ihnen im Kapitel „Reinigung und Wartung“ dazu geben.

• Gerät an die Stromversorgung anschließen.
• Schalten Sie das Gerät ein und stellen Sie die Leistungsstufe über das Bedienfeld ein. Lesen Sie hierzu auch die nachstehenden Abschnitte.

Bedienfeld Bedienfeld

B1 Adjust 1 2 3 4 5 Smart L2 Super L3 Mode B2 L1

Funktionstasten

B1\_ADJUST

• Taste zum Ein- bzw. Ausschalten des Gerätes ca. 5 Sek. gedrückt halten.
• Taste zur Auswahl der Leistungsstufe mehrmals drücken: 1 -> 2 -> 3 -> 4 -> 5

B2\_MODE

Taste zur Modi-Auswahl mehrmals drücken:

$$ S M A R T \rightarrow S U P E R \rightarrow B e n u t z e r e i n s t e l l u n g $$

Kontrollleuchten

L1: zeigt die Auswahl der Leistungsstufe an.
L2: zeigt die Aktivierung der SMART Funktion an.
L3: zeigt die Aktivierung der SUPER Funktion an.

Funktionsbeschreibung

SMART: Automatische Temperatursteuerung

Die Innentemperatur passt sich entsprechend der Umgebungstemperatur der optimalsten Art, Lebensmittel zu konservieren und zu lagern, automatisch an.

SUPER: Schnellkühlen

Bei Aktivierung arbeitet das Gerät bei maximaler Leistung um den Kühlprozess zu beschleunigen.

Die Schnellkühlfunktion schaltet nach etwa 54 Std. automatisch ab. Die Innentemperatur passt sich der voreingestellten Leistungsstufe an.

Die Funktion kann jederzeit vor Ablauf der Abschaltzeit beendet werden.

EinstellungenEinstellungen

Sind die Kontrollleuchten L1 aus, befindet sich das Gerät im ausgeschalteten Zustand.

Schalten Sie das Gerät ein und wählen Sie die gewünschte Leistungsstufe.

Die Leistungsstufen [1 – 5] regeln die verschiedenen Werte der Innentemperatur.

Stufe Stufiedrigste Stufe (wärmste Innentemp.)

Stufetäfehöchste Stufe (kälteste Innentemp.)

Die Temperatur des Gefrierraums wird automatisch über die Leistungsstufe im Kühlraum gesteuert.

Beachten Sie, dass sich die Temperatur in Abhängigkeit von der Umgebungstemperatur (Aufstellungsort), von der Häufigkeit des Türöffnens und der Bestückung ändert.

Bei Erstbetrieb stellen Sie zunächst die höchste Leistungsstufe (oder SUPER) ein, bis das Gerät die gewünschte Betriebstemperatur erreicht hat. Es wird empfohlen, danach auf eine mittlere Stufe zurück zu stellen, dann können Sie eine eventuelle Temperaturkorrektur einfach vornehmen.

InnenbeleuchtungInnenbeleuchtung

Durch Öffnen der Gerätetür schaltet sich die Beleuchtung automatisch ein.

AlarmfunktionAlarmfunktion

Sobald die Gerätetür länger als 90 Sek. geöffnet bleibt, ertönen 5 aufeinanderfolgende Alarmtöne im 30 Sek.-Takt, solange bis die Tür geschlossen wird.

Lebensmittel lagernLebensmittel lagern

i HINWEIS/EmpfehlungEmpfehlun

Damit die Temperatur tief genug ist, lassen Sie das Gerät einige Zeit vorkühlen, bevor Sie erstmals Lebensmittel einlegen.

△ ACHTUNG:

Beachten Sie grundsätzlich die Lagerungsvorschriften auf den Verkaufsverpackungen.

Um eine Verunreinigung von Lebensmittelzuweim meiden, sind folgende Anweisungen zu beachtem:

• Wenn die Tür für eine längere Zeit geöffnet wird, kann es zu einem erheblichen Temperaturanstieg im Geräteinneren führen.
• Die Flächen, die mit Lebensmittel und zugänglichen Ablaufsystemen in Berührung kommen können, regelmäßig reinigen (siehe „Reinigung und Wartung“).
• Rohes Fleisch und Fisch in geeigneten Behältern im Kühlschrank so aufbewahren, dass es andere Lebensmittel nicht berührt oder auf diese tropft.
• Wenn das Gerät für längere Zeit leer steht, beachten Sie die Hinweise unter „Abschalten“.

Kühlraum

Lebensmittel sollten immer abgedeckt oder verpackt ins Gerät gelangen, um Austrocknen und Geruchs- oder Geschmacksübertragung auf anderes Kühlgut zu vermeiden. Zum Verpacken eignen sich z.B.

• Frischhaltebeutel, Folien aus Polyäthylen
• Kunststoffbehälter mit Deckel
- Spezielle Hauben aus Kunststoff mit Gummizug
- Aluminiumfolie

Empfehlungen

- Lagern Sie frische, verpackte Waren auf den Glasböden, frisches Obst und Gemüse in der Gemüseschale.

- Stellen Sie Flaschen in die Türablage.

- Durch die Luftzirkulation entstehen unterschiedliche Kältezonen.

- Die kälteste Zone befindet sich an der Rückwand und im unteren Kühlraum. Empfohlen für die Lagerung von Lebensmitteln wie Fisch, Wurst und Fleisch.

- Die wärmste Zone befindet sich an der Tür und im oberen Kühlraum. Geeignet zur Lagerung von z.B. Käse und Butter.

- Lassen Sie warme Lebensmittel erst abkühlen.

AblageflächenAblageflächen

Je nach Bedarf, lassen sich die Ablagen (teilweise und Modellabhängig) zur Optimierung des Stau-raums höhenverstellen bzw. herausnehmen.

Gemüseschälemüsesch

Geeignet für Obst und Gemüse bei einer Temperatur um 8°C, je nach Kühlraumtemperatur.

Damit sich gerade empfindliches Obst und Gemüse wohlfühlen, hält eine Glasablage die herabfallende Kälte zurück.

Gefriefraumaum

Der 4-Sterne Gefrierraum ermöglicht Ihnen Gefriergut bei einer Temperatur von ≤ -18°C über mehrere Monate zu lagern, Eiswürfel zu bereiten und frische Lebensmittel einzufrieren.

ACHTUNG:ACHTUNG:

Achten Sie darauf, dass die Gefrierraumtemperatur nicht über -18°C steigt. Dazu sollte das Gerät regelmäßig abgetaut werden. Eine dicke vereiste Schicht an den Wänden verschlechtert die Kältewirkung und erhöht den Stromverbrauch.

EinfrierenEinfrieren

• Frische Lebensmittel sollten möglichst schnell bis auf den Kern durchgefroren werden. Während des Gefriervorgangs sollte die Temperatur von frischen Lebensmitteln daher so schnell wie möglich reduziert werden, damit die Bildung von Eiskristallen geringgehalten wird und die Lebensmittelstruktur nicht beschädigt wird.
• Das Gefriergut sollte wenn möglich, immer in direktem Kontakt mit dem Gefrierfachboden gelagert werden.
• Lassen Sie einen Zwischenraum zwischen den einzelnen Gefriergütern, damit die kalte Luft zirkulieren kann.

Tiefkühllagern Tiefkühllagern

• Abgepacktes Handelsgefriergut sollte gemäß den Herstellerangaben in einem 4-Sterne-Gerät gelagert werden. Achten Sie darauf, dass die Waren nach dem Einkauf nicht auftauen; lagern Sie sie so schnell wie möglich wieder im Gefrierraum.
• Sie haben die Möglichkeit einer langfristigen Aufbewahrung, d.h. bis zu drei Monaten. Diese Zeitspanne kann jedoch variieren, beachten Sie daher die empfohlenen Lagerungszeiten auf der Verpackung des Handelsgefrierguts.

Allgemeine Schutzmaßnahmen Allgemeine Schutzmaßnahmen

• Überschreiten Sie nicht das maximale Gefriervermögen. Die Angaben hierzu finden Sie auf dem „EU-Produktdatenblatt“ oder dem Typenschild.
• Flaschen und Dosen dürfen nicht in den Gefrierraum. Sie können springen, wenn der Inhalt gefriert – bei kohlesäurehaltigem Inhalt sogar explodieren.

• Einmal aufgetaute oder angetaute Produkte sollten sobald wie möglich verzehrt werden und nicht wieder einfrieren, außer sie werden zu einem Fertiggericht weiterverarbeitet.

• Bei Stromausfall Gerätetür geschlossen halten. Dauert die Unterbrechung nicht mehr als 12 Stunden Sturden die Lebensmittel nicht beeinträchtigt.

• Essen Sie keine Lebensmittel, die noch gefroren sind. Verzehren Sie auch kein Eis direkt aus dem Gefrierraum. Durch die Kälte kann es zu Verletzungen im Mundbereich kommen.
• Die Berührung von Metallteilen im Inneren des Gerätes kann bei sehr empfindlicher Haut verbrennungsähnliche Symptome hervorrufen.
• Entnehmen Sie Tiefkühlgut keinesfalls mit feuchten oder nassen Händen.

Betriebsgeräusche Betriebsgeräusche

GeräuscheartGeraussache
Murmeln Kompressor in Betrieb
Flüssigkeitsgeräusche	Zirkulation des Kühlmittels
Klickgeräusche	Temperaturregler schaltet Kom-pressor ein oder aus
Störende Geräusche	Vibrieren der Ablagen oder der Kühlschlangen

Abschalten Abschalten

Zum Abschalten des Gerätes zum Taste-Balfür des Gerätes ca. 5 Sek. gedrückt halten.

Sollte das Gerät für längere Zeit außer Betrieb genommen werden:

• Entnehmen Sie den Geräteinhalt.
• Gerät von der Stromversorgung trennen.
• Gerät abtauen (Modellabhängig) und gründlich reinigen (siehe „Reinigung und Wartung“).
• Gerätetür anschließend geöffnet lassen, um Schimmel- und Geruchsbildung zu vermeiden.

Tipps zur Energieeinsparung

- Gerät von der Stromversorgung trennen, wenn Sie das Gerät nicht in Gebrauch haben.

• Stellen Sie das Gerät nicht in der Nähe von Herden, Heizkörpern oder anderen Wärmequellen auf. Bei hoher Umgebungstemperatur läuft der Kompressor häufiger und länger.
• Achten Sie auf ausreichende Be- und Entlüftung am Gerätesockel und an der Geräterückseite. Lüftungsöffnungen dürfen Sie niemals abdecken.
• Stellen Sie den Temperaturwert nicht kälter als notwendig ein.
• Lassen Sie warme Speisen erst abkühlen, bevor Sie sie in das Gerät stellen.
• Gerät regelmäßig abtauen (Modellabhängig).
• Gerätetür nur so lange wie nötig geöffnet lassen.
• Die Türdichtung muss vollkommen intakt sein, damit die Tür ordnungsgemäß schließt.

Reinigung und Wartung

! WARNING:

• Vor Reinigungs- und Wartungsarbeiten das Gerät grundsätzlich von der Stromversorgung trennen.
• Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in elektrische Bauteile gelangen. Stromschlaggefahrl Heißer Dampf kann zu Schäden an Kunststoffteilen führen.

Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb nehmen.

△ ACHTUNG:

• Benutzen Sie keine Drahtbürste oder anderen scharfkantigen, scheuernden Gegenstände.
• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.
• Beschädigen Sie nicht den Kältemittelkreislauf.

Reinigung des Gerätes einschl. Innenausstattung

- Reinigen Sie den Geräte-Innenraum, die Außenflächen, das Zubehör sowie die Türdichtung regelmäßig mit lauwarmem Wasser und mildem

Reinigungsmittel; oder mit einem sauberen, feuchten Mikrofasertuch ohne Reinigungsmittel.

• Entnehmen Sie dafür den Geräteinhalt und lagern Sie diesen an einem kühlen Ort.
• Reinigen Sie den Tauwasserablaufkanal, die – Öffnung vorsichtig z.B. mit einem Pfeifenreiniger.
• Nachdem alles gründlich getrocknet wurde, können Sie das Gerät wieder in Betrieb nehmen.

Abtauenbtauen

ACHTUNG:ACHTUNG:

Gebrauchen Sie niemals Metallgegenstände (z.B. Messer), um Eis vom Verdampfer zu entfernen. Anderenfalls kann dieser beschädigt werden.

Der Kühkähmraerfügt über eine Abtauautomatik. Während des Abtauvorgangs fließen die Wassertropfen auf der Rückwand des Kühlraums ab. Das in einen Ablaufkanal geleitete Wasser fließt in die auf dem Kompressor angebrachte Fangschale, aus der es dann verdampft. Achten Sie darauf, dass der Tauwasserablaufkanal nicht verstopft. Eine leichte Eisbildung auf der Rückwand des Innenraums während des Betriebes ist normal.

Für eine bessere Kühlung und den Stromverbrauch zu minimieren, muss der Gefrieraumragelmäßig manuell wie folgt abgetaut werden:

• Zum Einleiten des Abtauvorgangs das Gerät ausschalten und von der Stromversorgung trennen.
• Entnehmen Sie den Geräteinhalt und lagern Sie alles abgedeckt an einem kühlen Ort.
• Sobald das Eis geschmolzen ist, wischen Sie das Tauwasser auf und trocknen das Geräteinnere.
• Anschließend können Sie das Gerät wieder in Betrieb nehmen durch den Anschluss an die Stromversorgung und Einstellung der Leistungsstufe.

Leuchtmittel wechselnLeuchtmittel wechseln

ACHTUNG:ACHTUNG:

Die Abdeckung der LED-Beleuchtung NICHTlernen. Die LED-Beleuchtung darf im Falle eines Ausfalls / Defekts nur durch einen autorisierten Fachmann oder dem Kundenservice (siehe „Garantie / Kundenservice“) ausgewechselt / repariert werden.

Störungsbehebungstörungsbehebun

Bevor Sie sich an den Kundenservice wenden

Störung	Ursache / Maßnahme
Gerät arbeitet nicht bzw. nicht richtig	• Überprüfen Sie die Stromversorgung / Temperatureinstellung / Umgebungstemperatur. • Lüftungsöffnungen frei räumen, Gerät frei aufstellen.
Geräteinhalt ist zu warm	• Überprüfen Sie die Temperatureinstellung / Umgebungstemperatur. • Lassen Sie die Tür nur so lange wie notwendig geöffnet.
Gerät ist laut im Betrieb	• Überprüfen Sie den waagerechten Stand des Gerätes. • Siehe „Betriebsgeräusche“.
Wasser auf dem Geräteboden	• Überprüfen Sie die Temperatureinstellung / den Tauwasserablaufkanal, die -Öffnung.
Beleuchtung funktioniert nicht	• Überprüfen Sie die Stromversorgung. • Siehe „Leuchtmittel wechseln“.

HINWEIS:

Falls Sie nach dem Durcharbeiten der obigen Schritte immer noch Probleme mit Ihrem Gerät haben sollten, wenden Sie sich an ihren Fachhandel oder den Kundenservice (siehe „Garantie / Kundenservice“).

Technische DatenTechnische Daten Nutzung geeignetes Gerät – auch teilweise – ge-

Elektrischer Abschlusser A....schluss

Anschlussspannung: 220-240 V\~ / 50 Hz

Leistungsaufnahme: 0.45 A

Abmessung H x B xbTm/TGswigelWix.B.x....ht.

Geräteabmessung: 122.0 x 54.0 x 54.0 cm

Nettogewicht: ......ca. 34.0 kg

Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten.

Hinweis zur Richtlinienkonförmittals zur Richtlinienkonf

Hiermit erklärt der Hersteller, dass sich das Gerät

KSE 7807 in Übereinstimmung mit den folgenden

Anforderungen befindet:

Europäische Niederspannungsrichtlinie 2014/35/EU

EU-Richtlinie für elektromagnetische

Verträglichkeit 2014/30/EU

Ökodesign Richtlinie 2009/125/EG

RoHS-Richtlinie 2011/65/EU & 2015/863/EU

Verordnung zur Energieverbrauchskennzeichnung

2017/1369/EU

Garantie / Kunden Service / Kunden

Garantiebedingungen

1. Voraussetzung für unsere Garantieleistungen ist der Erwerb des Gerätes bei einem unserer Vertragshändler.
2. Gegenüber Erstabnehmer gewähren wir bei privater Nutzung des Gerätes eine Garantie von 24 Monaten. Die Garantie beginnt mit dem Zeitpunkt der Übergabe, der durch die Rechnung, Lieferschein oder gleichwertiger Unterlagen nachzuweisen ist. In diesem Zeitraum erstrecken sich die Garantieleistungen über die Arbeitszeit, die Anfahrt und über die zu ersetzenden Teile. Die Garantiezeit für Verbraucher reduziert sich auf 6 Monate, sofern sie ein zur gewerblichen

Nutzung geeignetes Gerät – auch teilweise – gewerblich oder gemeinschaftlich nutzen. Ist das

Gérät zur gewerblichen Nutzung geeignet, leisten wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 6 Monaten.

3: Innerhalb der Garantiezeit werden Funktionsfehler, die trotz vorschriftsmäßigem Anschluss, sachgemäßer Behandlung und Beachtung der gültigen Einbauvorschriften und der Betriebsanleitung auf Fabrikations- oder Materialfehler zurückzuführen sind, durch Reparatur oder Austausch beseitigt.

1. Garantieleistungen werden nicht für Mängel erbracht, die auf Nichtbeachtung der Gebrauchsanweisung beruhen, durch unsachgemäßen Anschluss oder Installation, unsachgemäßer Behandlung, normale Abnutzung des Gerätes, höhere Gewalt oder sonstige äußere Einflüsse zurückzuführen sind.

Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas, Kunststoff oder Leuchtmittel. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch nicht autorisierte Dritte.

1. Transportschäden unterliegen nicht der Garantie und müssen unmittelbar nach Feststellung dem Verkäufer gemeldet werden.
2. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden. Ersetzte Teile gehen in unser Eigentum über. Die Garantie gilt nur für Geräte, welche sich im Bereich der Bundesrepublik Deutschland bzw. Österreich befinden.
3. Durch Garantieleistungen wird die Garantiezeit nicht verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Gerätes. Die gesetzlichen Gewähr-

leistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Garantie Glavirklengbwicklun

Im Falle eines technischen Defekts während oder nach der Garantiezeit wenden Sie sich bitte an unseren Kundenservice, um einen Termin für einen Technikereinsatz vor Ort zu vereinbaren. Die Kostenübernahme für einen Garantieeinsatz eines anderen Kundendienstunternehmens wird nicht anerkannt.

Bevor Sie den Kundenservice anfordern, kontrollieren Sie bitte, ob möglicherweise ein Bedienungsfehler oder eine andere Ursache der Grund der Funktionsstörung Ihres Gerätes ist.

Dem Kundendiensttechniker muss der freie Zugriff zu dem defekten Gerät ermöglicht werden. Eventuelle Kosten, die dadurch entstehen, dass ein freier Zugriff zu dem defekten Gerät nicht möglich ist, gehen zu Lasten des Verbrauchers.

Bei unnötiger oder unberechtigter Inanspruchnahme des Kundendienstes berechnet der Kundendienst dem Verbraucher das für die erbrachten Dienstleistungen angefallene Zeit- und Wegeentgelt.

Halten Sie zur Reparaturanmeldung die folgenden Informationen bereit:

- Name und Anschrift

- Telefonnummer – Mobilfunknummer

- ggf. Faxnummer Emailanschrift

- Gerätebezeichnung

- Kaufdatum

• Name, PLZ des Händlers

- Fehlerbeschreibung, ggf. angezeigten Fehlercode

→Rubrik: Zubehör-Shop

Telefonische Auftragsannahme für Österreich: 0820.90 12 48*

(*aus dem österreichischen Telefonnetz max. 0.20 Euro/Min.)

Stand: 03/2017

Entsorgung

Bedeutung des Symbols „Mülltonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Geräte ab, die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden. Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen.

WARNING:

Entfernen oder zerstören Sie evtl. vorhandene Schnapp- und Riegelschlösser, wenn Sie das Gerät außer Betrieb nehmen oder es entsorgen.

Kundenservice Kundenservice

Telefonische Auftragsannahme: 02152.99 39 111

Werktags montags bis freitags von 09.00 – 18.00 Uhr

Sollten Sie außerhalb Boden Gaientibehel Gesatzteil e ein Ersatzteil

benötigen, können Sie dies auch bei uns bestellen. Sie dies auch bei uns bestelle

Internet: www.bomann-gem.ladyden

EU-ProduktdatenblattProduktdatenblatt

Produktdatenblatt für Haushaltskühl/Gefrika bagssteuerverkausigü(U) Nr. n1060/2010/1060/2010 Nr.

Brandrand		BOMANNBOMANN
ModellModell		KSE 7807KSE 7807
Kategorle1kategorie		7
Energieeffizienzklasse2)		A++
Jährlicher Energieverbrauch3)	kWh/Jahr	165
Nutzinhalt Kühlraum gesamt	I	171
- davon Kaltlagerfach	I	-
- davon Weinlagerfach	I	-
- davon Kellerfach	I	-
- davon Lagerfach für frische Lebensmittel	I	171
Nutzinhalt Gefrierraum gesamt	I	15
Sternekennzeichnung4)		4
Auslegungstemperatur sonstige Fächer	°C	-
Niedrigste Lagertemperatur Weinlagerfach	°C	-
Frostfrei		-
Lagerzeit bei Störung	h	12
Gefriervermögen	kg/24h	2
Klimaklasse5)		N/ST
Luftschallemission	dB(A) re1 pW	42
Einbaugerät		√
Weinlagerschrank		-

1) Haushaltskühlgeräte-Kategorien: 1 = Kühlschrank mit einem oder mehreren Lagerfächern für frische Lebensmittel; 2 = Kühlschrank mit Kellerzone, Kellerfach-Kühlgerät und Weinschrank; 3 = Kühlschrank mit Kaltlagerzone und Kühlschrank mit einem Null-Sterne-Fach; 4 = Kühlschrank mit einem Ein-Sterne-Fach; 5 = Kühlschrank mit einem Zwei-Sterne-Fach; 6 = Kühlschrank mit einem Drei-Sterne-Fach; 7 = Kühl-Gefriergerät; 8 = Gefrierschrank; 9 = Gefriertruhe; 10 = Mehrzweck-Kühlgeräte und sonstige Kühlgeräte
2) A+++ (höchste Effizienz) bis G (geringste Effizienz)
3) Energieverbrauch „XYZ“ kWh/Jahr auf der Grundlage von Ergebnissen der Normprüfung über 24 Stunden. Der tatsächliche Verbrauch hängt von der Nutzung und vom Standort des Gerätes ab.
4)* = Fach -6°C oder kälter
** = Fach -12°C oder kälter
*** = Tiefkühl-Lagerfach -18°C oder kälter
^ ( ^** ) = Gefrier- und Tiefkühlfach -18°C oder kälter und mit einem Mindestgefriervermögen
5) Klimaklasse SN: Dieses Gerät ist für den Betrieb bei einer Umgebungstemperatur zwischen +10°C und +32°C bestimmt
Klimaklasse N: Dieses Gerät ist für den Betrieb bei einer Umgebungstemperatur zwischen +16°C und +32°C bestimmt
Klimaklasse ST: Dieses Gerät ist für den Betrieb bei einer Umgebungstemperatur zwischen +16°C und +38°C bestimmt
Klimaklasse T: Dieses Gerät ist für den Betrieb bei einer Umgebungstemperatur zwischen +16°C und +43°C bestimmt

Introductionintroducti

C. Bomann GmbH. Bomann GmbH

www.bomanagermany.degermany.de

Made in P.R.C.
