Power Box RS Uni 4-Way - Nicht kategorisiert PRO-JECT - Kostenlose Bedienungsanleitung

Produkttyp	Netzteil / Stromversorgung für Hi-Fi-Geräte
Modell	Power Box RS Uni 4-Way
Marke	Pro-Ject Audio Systems
Eingangsspannung	AC 230V/50Hz (IEC C15), auch 120V/60Hz US-Version
Ausgangsspannung	4 x 20V / 3A max.
Siebkondensatorkapazität	4 × 10.000 μF
Restwelligkeit	mindestens 75 dB unter Sollpegel
Abmessungen (B × H × T)	201 × 72 × 195 mm
Gewicht	4,8 kg
Sicherung	T 630 mA L 250 V
Anschluss Ausgang	3-Pin miniXLR Stecker
Kompatible Geräte	Stream Box RS, Pre Box RS, CD Box RS, Pre Box RS Digital, DAC Box RS, Head Box RS, Pre Box RS2 Digital, DAC Box RS2, Phono Box RS2, CD Box RS2 T und zukünftige Produkte mit 20V/3A und miniXLR
Nicht kompatible Geräte	Phono Box RS und andere Geräte mit abweichender Spannung oder Steckverbindung
Bedienelemente	Ein-/Ausschalter mit blauer Betriebsanzeige
Schutzart	Nur für trockene Räume; kein Spritzwasserschutz
Netzanschluss	IEC C15 Kaltgerätestecker
Lieferumfang	Netzkabel, Verbindungskabel (20V), Bedienungsanleitung
Garantie	Herstellergarantie bei Einsendung im Originalkarton
Entsorgung	Gemäß örtlichen Elektroaltgeräte-Vorschriften; in Deutschland über kommunale Sammelstellen oder AudiTrade

Häufig gestellte Fragen - Power Box RS Uni 4-Way PRO-JECT

Welche Geräte kann ich an die Power Box RS Uni 4-Way anschließen?

Die Power Box RS Uni 4-Way ist geeignet für Pro-Ject-Geräte, die eine 20V/3A Versorgung mit 3-Pin miniXLR Stecker benötigen, z. B. Stream Box RS, Pre Box RS, CD Box RS, Pre Box RS Digital, DAC Box RS, Head Box RS, Pre Box RS2 Digital, DAC Box RS2, Phono Box RS2, CD Box RS2 T und zukünftige Modelle. Nicht geeignet ist die Phono Box RS.

Kann ich die Power Box RS Uni 4-Way mit 120V Netzspannung betreiben?

Ja, es gibt eine US-Version für 120V/60Hz. Die europäische Version ist für 230V/50Hz ausgelegt. Prüfen Sie vor Anschluss die Spannungsangabe auf dem Gerät.

Was bedeutet die blaue LED auf der Vorderseite?

Die blaue LED über dem Schalter zeigt an, dass das Gerät eingeschaltet ist und die Stromversorgung aktiv ist.

Wie schließe ich die Power Box RS Uni 4-Way richtig an?

Verbinden Sie das beiliegende Versorgungskabel mit der Netzteilbuchse und der Ausgangsbuchse (20V) des Geräts. Alle Anschlüsse nur bei vom Netz getrenntem Gerät vornehmen.

Was muss ich bei der Sicherung beachten?

Die Gerätesicherung ist mit T 630 mA L 250 V angegeben. Ersetzen Sie die Sicherung nur durch eine baugleiche. Vor dem Wechsel Netzstecker ziehen.

Kann die Power Box RS Uni 4-Way im Dauerbetrieb verwendet werden?

Ja, sie ist für den Dauereinsatz ausgelegt. Achten Sie auf ausreichende Belüftung und stellen Sie keine Gegenstände auf das Gerät.

Was tun bei einem Defekt oder Ausfall?

Wenden Sie sich zuerst an Ihren Fachhändler. Falls nötig, senden Sie das Gerät im Originalkarton an die für Ihr Land zuständige Vertretung (z. B. Audio Trade GmbH in Deutschland).

Wie reinige ich die Power Box RS Uni 4-Way?

Verwenden Sie ein trockenes, fusselfreies Tuch. Keine Flüssigkeiten oder Reinigungsmittel verwenden. Vor der Reinigung Netzstecker ziehen.

Kann ich mehrere Geräte gleichzeitig mit der 4-Way-Version betreiben?

Ja, die 4-Way-Version hat vier separate Ausgänge mit je 20V/3A. Sie können bis zu vier kompatible Geräte gleichzeitig versorgen.

Ist die Power Box RS Uni 4-Way mit der Phono Box RS kompatibel?

Nein, ausdrücklich nicht. Die Phono Box RS benötigt eine andere Spannung und ist nicht für den Anschluss an die Power Box RS Uni vorgesehen.

BEDIENUNGSANLEITUNG Power Box RS Uni 4-Way PRO-JECT

Wir bedanken uns für den Kauf der Power Box RS Uni von Pro-Ject Audio Systems.

Warnt vor einer Gefährdung des Benutzers, des Gerätes oder vor einer möglichen Fehlbedienung.

Besonders wichtiger Hinweis

Sicherheitshinweise

Verbinden Sie das Netzkabel des Gerätes nur dann mit einer Netzsteckdose, wenn Sie sichergestellt haben, dass die Netzspannung der Steckdose, an die angeschlossen werden soll, der auf den Netzteil angegebenen Spannung entspricht. Um in einer Gefahrensituation die Verbindung zum Stromnetz unterbrechen zu können, muss das Netzkabel aus der Netzsteckdose gezogen werde Stellen Sie deswegen jederzeit einen ungehinderten Zugang zur Netzsteckdose sicher.

Greifen Sie das Netzkabel immer am Stecker. Ziehen Sie nicht am Kabel selbst. Fassen Sie Kabel oder Gerät niemals mit feuchten oder nassen Händen an.

Achten Sie darauf, dass keine Flüssigkeiten auf Kabel oder ins Gerät gelangen, bzw. darauf getropft oder gespritzt werden. Stellen Sie niemals Wasserbehälter (z.B. Vasen) oder brennende Gegenstände(z.B. Kerzen) auf oder neben das Gerät. Ein Betrieb in feuchter oder nasser Umgebung ist nicht zulässig.

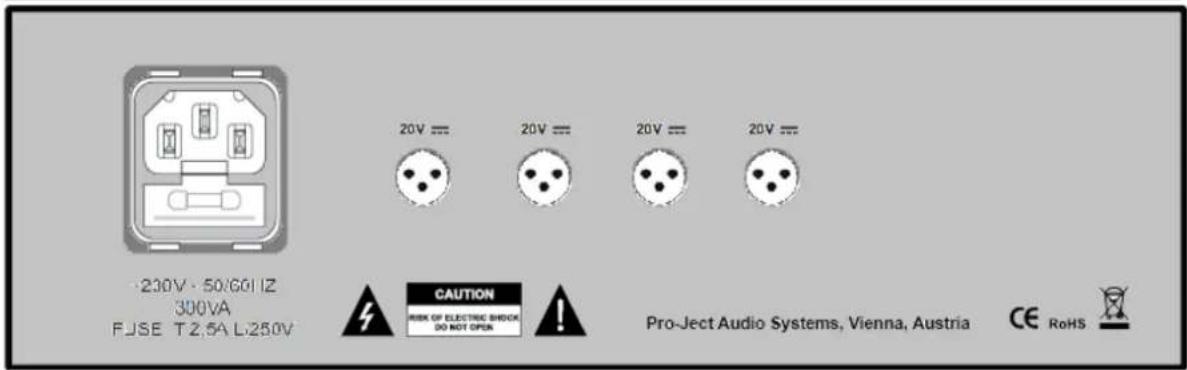

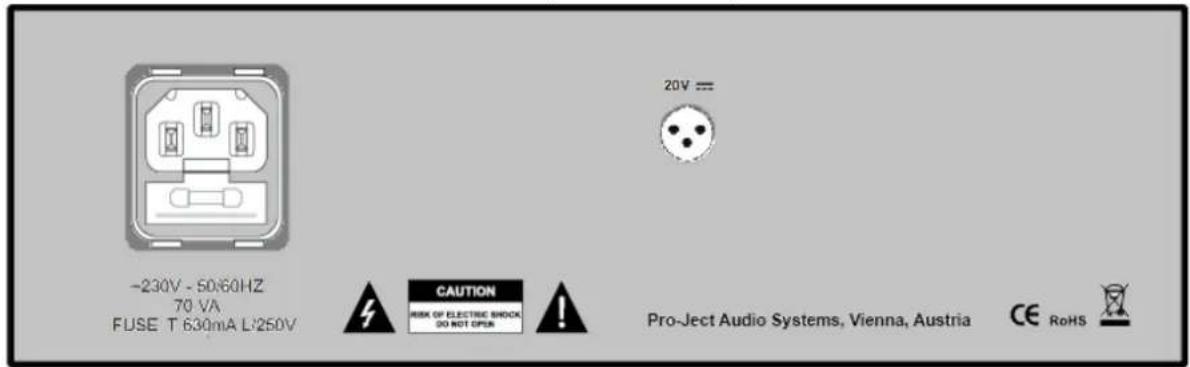

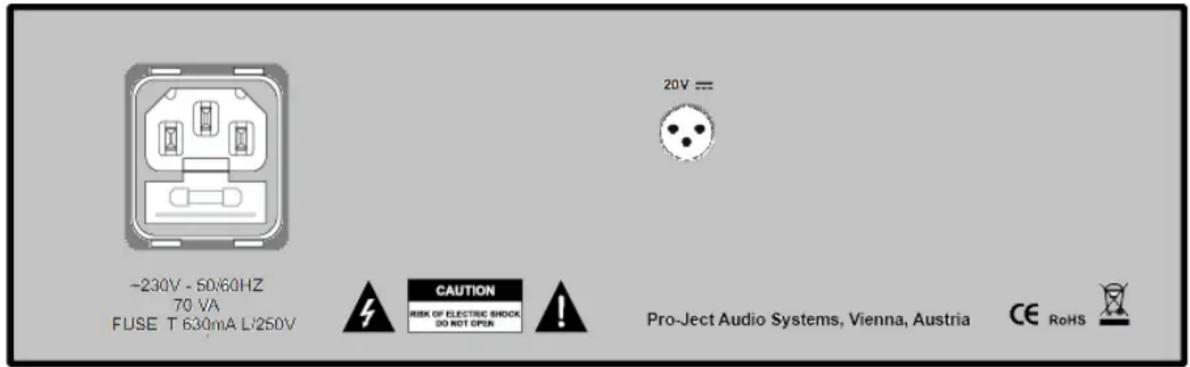

Anschluss der Power Box RS Uni 1-way & Uni 4-way

Verbinden Sie mit dem beiliegenden Versorgungskabel die Netzteilbuchse und die Ausgangsbuchse (20V).

Nehmen Sie alle An- und Abschlüsse ausschließlich bei vom Netz getrenntem Gerät vor.

Die Power Box RS Uni ist nur zum Betrieb mit Pro-Ject Audio Systems Geräten, die eine Spannungsversorgung von 20V benötigen, geeignet.

Geeignet für Stream Box RS, Pre Box RS, CD Box RS, Pre Box RS Digital, DAC Box RS, Head Box RS, Pre Box RS2 Digital, DAC Box RS2, Phono Box RS2, CD Box RS2 T und künftige Produkte mit 20V/3A Stromversorgung und 3-Pin miniXLR Stecker.

Die Phono Box RS ist ausdrücklich nicht geeignet, um an eine Power Box RS Uni angeschlossen zu werden. Auch sonstige Produkte, die eine andere Eingangsspannung erfordern oder andere Steckverbindungen nutzen, sollten keinesfalls mit Power Box RS Uni betrieben werden.

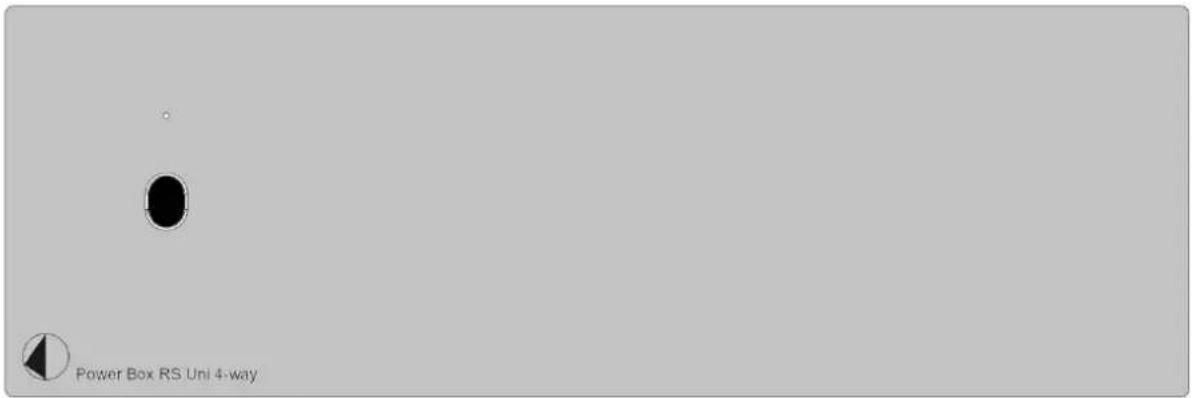

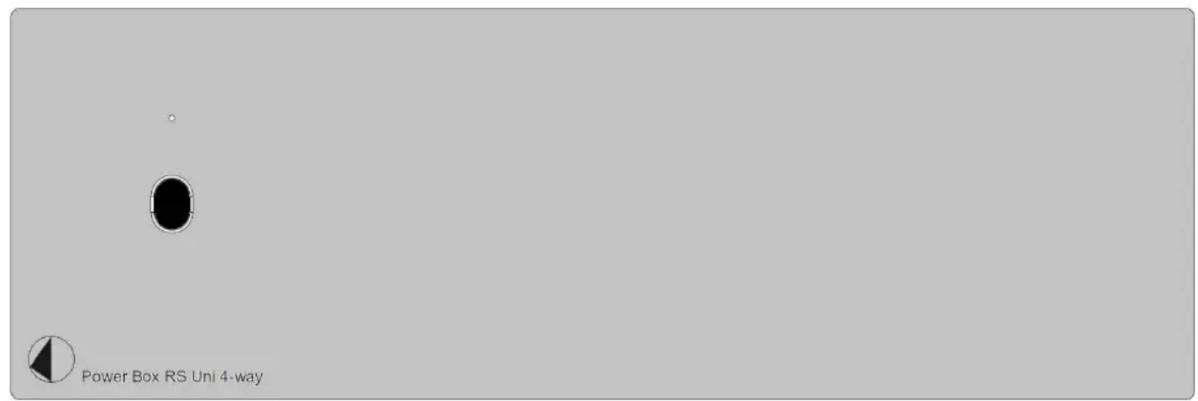

Ein- und Ausschalten

Der Schalter links auf der Front schaltet das Gerät ein und aus. Die blaue Leuchtanzeige über dem Schalter zeigt an, dass das Gerät eingeschaltet ist.

Technische Daten Pro-Ject Power Box RS Uni 1-way & Uni 4-way

Eingangsspannung: AC 230V/50Hz IEC C15 Anschluss (auch 120V/60Hz US Version)

Ausgangsspannungen: 1 x 20V / 3A max. (1-way)

4 x 20V / 3A max. (4-way)

Siebkondensatorkapazität: 1 x 10.000 μF (1-way)

4 × 10.000 F (4-way)

Restwelligkeit der Ausgangsspannung: mindestens 75dB unter Sollpegel der Ausgangsspannung

Abmessungen B x H x T: 201 x 72 x 195mm

Gewicht: 4,8kg

Im Servicefall

Fragen Sie zunächst Ihren Fachhändler um Rat. Erst wenn der Fehler dort bestätigt wird und nicht behoben werden kann, senden Sie das Gerät bitte an die für Ihr Land zuständige Vertretung:

Audio Trade GmbH

Schenkendorfstraße 29

D-45472 Mülheim an der Ruhr

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Internet: www.audiotra.de

Audio Tuning GmbH

Margaretenstraße 98

A-1050 Wien

Tel.: [phone]

E-Mail: [e-mail]

Internet: www.audiotuning.com

Marlex Audiophile Produkte

Stampfenbachstraße 40

CH-8006 Zürich

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Internet: www.marlex.ch

Wir empfehlen Ihnen den Originalkarton aufzubewahren, um jederzeit einen sicheren Transport Ihres Gerätes zu gewährleisten. Nur bei Geräten, die uns im Originalkarton zugehen, werden Garantieleistungen erbracht.

Copyright

Pro-Ject Audio Systems © 2014, alle Rechte vorbehalten. Die veröffentlichten Informationen entsprechen dem Stand der Entwicklung zum Zeitpunkt der Drucklegung. Technische Änderungen bleiben vorbehalten und fließen ohne weitere Nachricht in die Produktion ein.

Soll dieses Gerät nicht mehr genutzt und entsorgt werden, so nutzen Sie in Deutschland ü Österreich die hierfür eingerichteten kommunalen Abgabestellen. In Deutschland können S auch den individuellen Entsorgungsservice des Vertriebs nutzen, Hinweise hierzu finden Sie unter www.audiotra.de/entsorgung. In der Schweiz kann das Gerät bei einem beliebigen Elektro-/TV-Einzelhändler zur Entsorgung abgegeben werden.
