Produkttyp	Makro-Zwischenring (Extension Tube)
Marke	FUJIFILM
Modell	MCEX-11
Zylinderlänge	11 mm
Durchmesser	58 mm
Gewicht	ca. 50 g
Kompatible Objektive	FUJIFILM X-Mount Objektive (siehe Liste)
Maximale Vergrößerung	Variiert je nach Objektiv; z.B. 0,88x mit 14mm f/2.8
Fokus	Autofokus eingeschränkt; manueller Fokus empfohlen
Belichtung	AE-Belichtung korrekt, bei externem Blitz Blitzkorrektur erforderlich
Mehrfachanschluss	Keine Stapelung von Zwischenringen empfohlen
Objektivadapter	Kombinierbar mit M-Objektivadapter
Entfernungsanzeige	Nicht korrekt bei Verwendung
Sicherheitshinweise	Nicht zerlegen, kein direktes Sonnenlicht, von Kindern fernhalten
Reinigung	Mit trockenem Tuch abwischen
Lieferumfang	Makro-Zwischenring MCEX-11
Garantie	Leistungsgarantie nicht abgedeckt

Häufig gestellte Fragen - MCEX-11 FUJIFILM

Was ist der Fujifilm MCEX-11 Makro-Zwischenring?

Der MCEX-11 ist ein Makro-Zwischenring, der zwischen Kamera und Objektiv montiert wird, um die Naheinstellgrenze zu verkürzen und höhere Vergrößerungen bei Makroaufnahmen zu erzielen.

Wie wird der MCEX-11 an der Kamera angebracht?

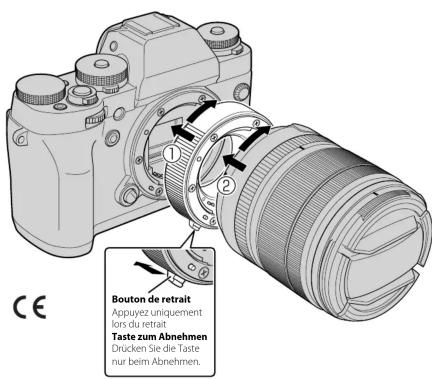

Entfernen Sie das Objektiv, setzen Sie den Zwischenring auf das Kameragehäuse (Ausrichtungsmarkierungen beachten) und montieren Sie das Objektiv auf den Ring. Drücken Sie die Entriegelungstaste nur beim Abnehmen.

Kann ich mit dem MCEX-11 den Autofokus verwenden?

Ja, der Autofokus ist im begrenzten Fokusbereich verfügbar, aber zur Feineinstellung wird der manuelle Fokus empfohlen.

Welche Objektive sind mit dem MCEX-11 kompatibel?

Der Ring ist mit allen FUJIFILM X-Mount Objektiven kompatibel. Die Vergrößerung und Arbeitsabstände variieren je nach Objektiv (siehe Tabelle in der Anleitung).

Wie beeinflusst der MCEX-11 die Belichtung?

Durch den größeren Abstand zwischen Blende und Sensor wird das Bild dunkler. Die AE-Belichtung kompensiert dies automatisch. Bei manuell gesteuerten externen Blitzen ist eine Blitzkorrektur erforderlich.

Kann ich mehrere MCEX-Zwischenringe stapeln?

Es wird nicht empfohlen, zwei oder mehr Zwischenringe zu stapeln, da dies zu Fehlfunktionen führen kann.

Was ist der Unterschied zwischen MCEX-11 und MCEX-16?

Der MCEX-16 hat eine Zylinderlänge von 16 mm und ein Gewicht von ca. 67 g, während der MCEX-11 11 mm Länge und 50 g Gewicht aufweist. Der MCEX-16 bietet eine höhere Vergrößerung.

Wie reinige ich den MCEX-11?

Verwenden Sie ein trockenes, fusselfreies Tuch, um den Zwischenring zu reinigen. Vermeiden Sie aggressive Reinigungsmittel.

Kann ich den MCEX-11 mit einem Objektivadapter verwenden?

Ja, der MCEX-11 kann in Verbindung mit dem M-Objektivadapter von Fujifilm verwendet werden.

Welche Sicherheitshinweise sind beim MCEX-11 zu beachten?

Nicht zerlegen, vor direkter Sonneneinstrahlung und hohen Temperaturen schützen, von Kleinkindern fernhalten und bei Beschädigung nicht verwenden.

BEDIENUNGSANLEITUNG MCEX-11 FUJIFILM

Obwohl höchste Sorgfalt verwendet wurde, um die Sicherheit dieses Gerätes zu gewährleisten, lesen Sie die unten aufgeführten Anweisungen, um sicherzustellen, dass Sie dieses Gerät ordnungsgemäß verwenden. Bewahren Sie diese Anweisungen nach dem Lesen in Reichweite auf, um jederzeit wieder darauf Bezug nehmen zu können.

In diesem Dokument werden die folgenden Symbole verwendet. Sie zeigen den Schweregrad der Verletzungen oder Sachbeschädigungen an, die entstehen können, wenn die mit dem Symbol markierte Information ignoriert wird und das Produkt als Folge davon nicht korrekt benutzt wird.

Dieses Symbol zeigt an, dass die Nichtbeach- lung der Informationen zu schweren oder

WARNING in Verletzungen führen kann.

Dieses Symbol zeigt an, dass die Nichtbe-

achtung der Informationen zu Verletzungen VORSICHT-erbeschädigung führen kann

Die folgenden Symbole zeigen die Art der zu

beachtenden Anweisungen an.

Dreieckige symbol weisen dem behützer auf eine Information hin, die beachtet werden muss

(„Wichtig“).

Kreisförmige Symbole mit einem diagonalen

⑤ Sachen weisen den behützt darauf hin, dass die angegebene Aktion verboten ist („Verboten“).

Gefüllte Kreise mit einem Ausrufezeichen weisen

den Benutzer darauf hin, dass eine Aktion durchgeführt werden muss ( Erforderlich")

! WARNING

Nicht auseinandernehmen (nicht das Gehäuse öffnen).

K Nicht ausen- denehren Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu einem Brand, einem Stromschlag oder einer Verletzung aufgrund einer Fehlfunktion des Produktes führen.

! VORSICHT

Verwenden und lagern Sie es nicht an Orten, an denen

es Olumisten, Dampl, Moner Feuchtigkeit oder Stadu ausgesetzt ist. Die Nichtbeachtung dieser

Vorsichtsmaßnahme kann zu einem Brand oder

Stromschlag fuhren.

Nicht dem direkten Sonnenlicht ausgesetzt lassen. Nicht an Orten lassen, die sehr hohen Temperaturen ausgesetzt

sind, wie z. B. in einem geschlossenen Fahrzeug an

einem sonnigen Tag. Die Nichtbeachtung dieser

Vorsichtsmäßnahme kann zu einem brand führen

Außerhalb der Reichweite von Kleinkindern aufbewahren.

Das Produkt konnte zu Verletzungen funhren,

Wertes in Kindermunde Gerät. Verwenden Sie das Objektiv nicht, wenn es hochädiat ist

Gebrochene Kanten können Verletzungen

verursachen.

Vorsichtsmaßnahmen

Die Makro extension tube ist ein Verlängerungszylinder, der sich nicht auf die Leistung des Objektivs auswirkt. Sie kann aber nur in Aufnahmebereichen verwendet werden, bei denen das Objektiv selbst nicht die ordentliche Leistung zeigen kann.

Bringen Sie sie nur bei Makroaufnahmen an. Wenn die Makro Extension Tube angebracht ist, kann die Kamera nicht mehr auf entfernte Punkte scharf stellen und der Brenoweitenbereich verringert sich.

Die Makro extension tube bietet eine größere Vergrößerung, wenn sie mit einem Weltwinkelobjektiv verwendet wird. Die Entfernung zwischen dem Motiv und dem Objektiv nimmt aber ab und der Brennweitenbereich verringert sich. Des Weiteren verringert sich die periphere Auflösung, da der Blickwinkel größer wird.

■Fokus

Wenn die Makro extension tube angebracht ist, ist der Brennweitenbereich eingeschränkt. Sie müssen den Fokuspunkt finden, indem Sie die Kamera vor und zurück bewegen. Der Autofokus ist im Brennweitenbereich verfügbar, aber zur Feineinstellung wird die Verwendung des manuellen Fokus empfohlen.

Wenn der Fokus nicht funktioniert, besteht die Möglichkeit, dass die Makro extension tube nicht richtig angebracht ist. Überprüfen Sie, ob die Ausrichtungsmarkierungen an der Makro extension tube und dem Objektiv korrekt sind.

■Belichtung

Wenn die Makro extension tube angebracht ist, wird die Entfernung zwischen Blende und dem Sensor größer, sodass das Objektiv dunklere Bilder produziert. Bei der AE-Aufnahme kann aber eine entsprechende Belichtung erzielt werden. Wenn Sie einen externen Blitz manuell verwenden möchten, verwenden Sie ihn, indem Sie die Blitzkorrektur anpassen.

■Mehrere Anschlüsse

Es kann bei der Makro extension tube zu einer Fehlfunktion kommen, wenn zwei oder mehr Anschlüsse in Ebenen bestehen.

■Objektivadapter

Sie können sie in Verbindung mit dem M-Objektivadapter

Andere Vorsichtshinweise

- Wenn die Makro extension tube verwendet wird, zeigt die Entfernungsanzeige nicht den richtigen Wert an. - Der Rahmen der optischen Korrektur des Hybrid-

Suchers wird verschoben.

- Die Verwendung wird nicht von der Leistungsgarantie abgedeckt, sodass verschiedene Bildfehlerkorrekturen gegenüber dem richtigen Wert verschoben sind. - Verschwommene Fokuspunkte werden nicht

ordnungsgemals korrigiert.

• Die Exif-Informationen werden nicht ordnungsgemals

Technische Daten

MCFX-11

Zylinderlänge: 11 mm Durchmesser: ø 58 mm Gewicht: Ca. 50 g

MCEX-16

Zylinderlänge : 16 mm Durchmesser: ø 58 mm Gewicht : Ca. 67 g

Liste verfügbarer Objektive

Die Aufnahmeentfernung und die Aufnahmevergrößerung ändern sich entsprechend der Position des Fokusrings. Die folgende Tabelle zeigt Referenzwerte, wenn sich der Fokusring an der nächstgelegenen Seite befindet.

Objectif / Objektiv		Objectif uniquement / Nur Objektiv			11mm Monté / Angebracht			16mm Monté / Angebracht
		Agradiatement maximal / Maximale Vergützung	Distance d'utilisation / Funktionabstand (mm) *1	Distance de prise de va la plus courte / Minimale Aufnahmenferrierung (mm)*2	Agradiatement maximal / Maximale Vergützung	Distance d'utilisation / Funktionabstand (mm) *1	Distance de prise de va la plus courte / Minimale Aufnahmenferrung (mm)*2	Agradiatement maximal / Maximale Vergützung	Distance d'utilisation / Funktionabstand (mm) *1	Distance de prise de va la plus courte / Minimale Aufnahmenferrung (mm)*2
Fixed	14mm F2.8	0.12	103	180	0,88	3	90.6
	18mm F2	0.14	128	180	0,74	25	87.6	1.01	18	85.9
	23mm F1.4	0.1	199	280	0,6	20	112.3	0.83	10	107.2
	27mm F2.8	0.1	299	340	0,48	76	128.3	0.66	60	117.5
	35mm F1.4	0.17	211	280	0,47	73	152.1	0.61	55	139.7
	56mm F1.2	0.09	612	700	0,29	181	280.1	0.39	137	241.4
	60mm F2.4 Macro	0.5	185	267	0,68	153	245.6	0.76	143	240.8
Zoom	10-24mm F4	0.07(W)	135	240
		0.16(T)	135	240	0,63	24	139.9	0.85	14	135.6
	18-55mm F2.8-4	0.08(W)	211	300	0,69	11	110.8	0.97	4	108.3
		0.15(T)	284	400	0,37	91	218.1	0.47	63	194.8
	55-200mm F3.5-4.8	0.06(W)	964	1100	0,26	205	351.8	0.35	149	301
		0.18(T)	905	1100	0,25	665	871.6	0.28	595	806.1
	18-135mm F3.5-5.6	0.05(W)	334	450	0,66	4	130.7
		0.27(T)	274	450	0,39	171	358.6	0.45	143	335.1
	50-140mm F2.8	0.06(W)	806	1000	0,28	126	331.3	0.38	80	289.8
		0.15(T)	806	1000	0,23	398	602.9	0.28	318	527.8
	16-50mm F3.5-5.6	0.07(W)	217	300	0,75	9	103.1	1.06	2	101.9
		0.15(T)	284	400	0,38	88	215.3	0.49	61	193.8
	50-230mm F4.5-6.7	0.05(W)	971	1100	0,27	174	314.6	0.37	125	270
		0.2(T)	905	1100	0,27	700	906.3	0.29	636	847.3

*1 Entfernung von der Spitze des Objektivzylinders bis zum Motiv (Alle Zahlen sind Schätzwerte.)

*2 Distance entre le capteur d'image et le sujet *2 Abstand vom Bildsensor bis zum Motiv

2 Abstand vom Blückschor bis Zahl Motiv
