| Produkttyp | Plattenspieler |
| Modell | RPM 9 Carbon |
| Marke | Pro-Ject |
| Abmessungen (B x T x H) | 430 x 350 x 130 mm (mit Deckel) |
| Gewicht | ca. 12 kg |
| Stromversorgung | 15 V DC / 1000 mA Netzteil |
| Leistungsaufnahme | ca. 10 W |
| Antrieb | Riemenantrieb mit elektronischer Geschwindigkeitsregelung |
| Geschwindigkeiten | 33 ⅓ und 45 U/min (umschaltbar) |
| Gleichlaufschwankung | ±0,1 % (Messung nach DIN) |
| Tonarm | 9 Zoll Carbon-Tonarm (EVO) mit kardanischer Lagerung |
| Platte | Acryl-Platte mit Edelstahllager |
| Chassis | MDF-Chassis mit Anti-Resonanz-Beschichtung |
| Entkopplung | Höhenverstellbare Aluminium-Füße mit TPE-Dämpfung |
| Phono-Vorverstärker | Nicht integriert – extern erforderlich |
| Reinigung und Pflege | Plattenbürste und weicher Pinsel für Tonabnehmer; Deckel mit Mikrofasertuch reinigen |
| Sicherheitshinweise | Nicht in der Nähe von Wasser verwenden; Gerät vor Feuchtigkeit schützen; Netzteil nur im Innenbereich nutzen |
| Ersatzteile und Reparatur | Tonabnehmer wechselbar; Antriebsriemen und Lageröl erhältlich; Reparatur durch Fachhändler |
| Allgemeine Informationen | Hergestellt in der EU; Garantie 2 Jahre; optionaler Staubschutzdeckel |
Häufig gestellte Fragen - RPM 9 Carbon PRO-JECT
Benutzerfragen zu RPM 9 Carbon PRO-JECT
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Plattenspieler kostenlos im PDF-Format! Finden Sie Ihr Handbuch RPM 9 Carbon - PRO-JECT und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. RPM 9 Carbon von der Marke PRO-JECT.
BEDIENUNGSANLEITUNG RPM 9 Carbon PRO-JECT
Bedienelemente und Anschlussstellen
1 Freistehende Motoreinheit (Antriebsmotor und Motorbasis) *
2 Pulley
3 Antriebsriemen *
4 Ein/Aus und Drehzahlumschalter
5 Plattenteller *
6 Gegengewicht * 6a Skalenring zum Ablesen der Auflagekraft
7 Bedienhebel des Tonarmliftes
8/18 Tonarmstütze und abnehmbare Transportsicherung für das Tonarmrohr
9 Tonarmrohr 9a Tonarmbasis
10 Niedervolt-Versorgungskabel und Netzteilbuchse
11 5-poliger für Signalausgang mit Masseanschluss
12 Bolzen mit drei Rillen als Skala zum Einhängen des Antiskating-Gewichts
13 Antiskating-Gewicht mit Einhängfaden und -schlaufe *
14 Führungsbolzen des Antiskating-Gewichtes
15 Tonabnehmerkopf und Griff zum Führen des Tonarmrohrs (Tonabnehmer)
16 In ihrer Höhe individuell einstellbare Magnetfeld-Füße *
17 Plattenpuck
Pro-Ject Wasserwaage (ohne Abbildung) *
Distanzlehre (ohne Abbildung) *
Zentrieradapter für Single-Schallplatten (17cm) ohne Mittelstern (ohne Abbildung) *
Connect it 5P-CC, 1,23m Phonokabel mit Masseleitung (ohne Abbildung) *
Netzteil (ohne Abbildung) *
Einleitung
Wir bedanken uns für den Kauf eines Plattenspielers von Pro-Ject Audio Systems.
Das Gerät kann bei genauer Beachtung dieser Anleitung in kurzer Zeit Schritt für Schritt montiert und in Betrieb genommen werden.
Verschaffen Sie sich zunächst an Hand der Abbildungen und der Teileliste einen Überblick über alle Bedienelemente und Anschlussstellen. Die mit * bezeichneten Teile liegen als Zubehör bei. Die erwähnten Abbildungen befinden sich teils im Bereich der entsprechenden Textpassagen und teils gesammelt auf Seite 3.
Der Plattenspieler kann optional ab Werk mit einem montierten und justierten Tonabnehmer geliefert werden. Alle nachfolgend beschriebenen Montage- und Justagearbeiten für Tonabnehmer und Tonarmhöhe gelten daher für die Montage/Neumontage eines Tonabnehmers.
Warnt vor einer Gefährdung des Benutzers, des Gerätes oder vor einer möglichen Fehlbedienung.
Besonders wichtiger Hinweis
Sicherheitshinweise
Verbinden Sie das Steckernetzteil des Geräts nur dann mit einer Steckdose, wenn Sie sichergestellt haben, dass Ihre Netzspannung, der auf dem Steckernetzteil angegebenen Spannung entspricht.
Um in einer Gefahrensituation die Verbindung zum Stromnetz unterbrechen zu können, muss das Steckernetzteil aus der Netzsteckdose gezogen werden. Stellen Sie einen ungehinderten Zugang zur Netzsteckdose sicher.
Greifen Sie das Steckernetzteil immer am Gehäuse. Ziehen Sie nicht am Kabel selbst. Fassen Sie das Steckernetzteil und das Gerät niemals mit feuchten oder nassen Händen an.
Achten Sie darauf, dass keine Flüssigkeiten in das Gerät gelangen. Sorgen Sie dafür, dass keine Flüssigkeit auf das Gerät tropft bzw. gespritzt wird. Stellen Sie niemals Wasserbehälter (z.B. Vasen) oder brennende Gegenstände (z.B. Kerzen) auf oder neben das Gerät. Ein Betrieb in feuchter oder nasser Umgebung ist nicht zulässig.
Eine über den Kopf gezogene Plastiktüte führt schnell zum Erstickungstod. Bewahren Sie deshalb Plastiktüten immer außerhalb der Reichweite von Kindern auf.
Aufbau des Gerätes
Dieser Plattenspieler wird zum Zwecke des sicheren Transports teilweise zerlegt geliefert. Entnehmen Sie alle Teile vorsichtig aus der Transportverpackung.
Schrauben Sie die Gerätefüße (16) auf die Gewinde unter dem Chassis. Stellen Sie den Plattenspieler auf den vorgesehenen waagerechten Betriebsplatz. Überprüfen und korrigieren Sie dies am besten mit Hilfe einer Wasserwaage.
Setzen Sie behutsam die im Plattenteller (5) montierte Lagerbuchse auf die Lagerachse des Plattentellerlagers. Legen Sie den Plattenpuck auf die Lagerspindel. Setzen Sie den Motor auf die Motorbasis, und platzieren Sie die Motoreinheit (1) links vom Plattenspieler. Den korrekten Abstand von Plattenteller (5) und Motoreinheit (1) ermitteln Sie mit der beiliegenden Distanzlehre. Stellen Sie mit Hilfe der vier einstellbaren Magnetfeld-Füße (16) und einer Wasserwaage die waagrechte Lage der Gerätebasis (19) ein.
Legen Sie den Antriebsriemen (3) um den Plattenteller (5) und die Riemenscheibe des Pulley (2) der Motoreinheit (1). Bedenken Sie, dass Handschweiß oder Fett die Funktion des Riemens beeinträchtigen können. Benutzen Sie bitte ein sauberes Tuch oder ein Blatt Küchenpapier.
Entfernen Sie die Transportsicherung (18) des Tonarmrohres (9).
Legen Sie den Antriebsriemen nie auf lackierte Teile wie den Plattenteller oder das Chassis, da aus dem Gummi austretende Weichmacher die Oberfläche beschädigen können.
Verwahren Sie die Transportsicherungen des Tonarmrohres in einem beschrifteten, verschlossenen Briefumschlag, und heben Sie diesen für einen späteren Transport oder Versand im Originalkarton auf. Wir empfehlen die Verwendung dieses Plattenspielers ohne zusätzliche Plattentellermatte.
Montieren eines Tonabnehmers
Falls Ihr Plattenspieler ohne Tonabnehmer geliefert wurde, können Sie Tonabnehmer mit Halbzoll-Befestigung montieren. Verschrauben Sie den Tonabnehmer (mit angebrachtem Nadelschutz) mit dem Tonabnehmerkopf (15). Ziehen Sie die Montageschrauben noch nicht fest.
Verbinden Sie den Tonabnehmer mit den Anschlussschuhen der Tonarm-Innenverkabelung wie folgt:
Weißes Kabel Signal linker Kanal (L)
Rotes Kabel Signal rechter Kanal (R)
Blaues Kabel Signalmasse linker Kanal (LG)
Grünes Kabel Signalmasse rechter Kanal (RG)
Nur eine genaue Justage des Tonabnehmers kann die hervorragenden Klangeigenschaften des Plattenspielers voll zur Geltung bringen. Zum Einstellen des Tonabnehmers ist ein geeignetes Einstellwerkzeug wie z.B. eine Justagelehre notwendig. Sollte Ihnen das Justieren des Tonabnehmers zu schwierig erscheinen, wird Ihnen Ihr Fachhändler gerne behilflich sein.
Montieren des Gegengewichtes, Auflagekraft einstellen
Die mitgelieferten Gegengewichte (6) sind für Tonabnehmer von 5 – 7,5g (Gewicht Nr. 28), 7 - 10g (Gewicht Nr. 46), 9 - 11g (Gewicht Nr. 43) und 10 - 14g (Gewicht Nr. 29) Gewicht geeignet.
Drehen Sie eines der mitgelieferten Gegengewichte (6) mit dem verstellbaren Skalenring (6a) nach vorne zeigend, gegen den Uhrzeigersinn auf die Aufnahme am hinteren Ende des Tonarmrohrs (9). Bringen Sie das Tonarmrohr dabei in die Waage. Ist das Tonarmrohr korrekt ausbalanciert, setzen Sie es wieder auf die Tonarmstütze (8). Halten Sie das Gegengewicht (6) ohne es zu verstellen fest, und drehen Sie den Skalenring (6a) soweit, bis die Null mittig nach oben zeigt.
Stellen Sie durch Drehen des Gegengewichts (6) gegen den Uhrzeigersinn den vom Hersteller des Tonabnehmers genannten Wert für das Auflagegewicht ein. Ein Teilstrich auf dem Skalenring (6a) entspricht 1mN (10mN = 1g Auflagegewicht).
Das Einstellen der Auflagekraft muss mit demontiertem Antiskating-Gewicht und abgenommenem bzw. hochgeklapptem Nadelschutz erfolgen.
Einstellen der Tonarmhöhe (VTA)
Legen Sie eine Schallplatte auf den Plattenteller. Wird die Nadelspitze auf die Rille abgesenkt, so sollte das Tonarmrohr parallel zur Platte sein. Ist dies nicht der Fall, so sollten die VTA-Feststellschrauben gelockert werden, um vorsichtig die Tonarmhöhe durch Verschieben des Tonarms in der Tonarmbasis zu verstellen. Nach Erreichen der korrekten horizontalen Position des Tonarms können die VTA-Feststellschrauben vorsichtig festgezogen werden. Fixieren Sie den Tonarm nicht mit übermässiger Kraft, um Beschädigungen/Deformationen des Tonarms zu vermeiden.
Die Oberkante des Tonabnehmergehäuses muss parallel zur Plattenoberfläche ausgerichtet sein, damit der Abtastdiamant die Rille genau abtasten kann.
Am hinteren Ende des Tonarmrohres (9) befindet sich eine kleine Madenschraube, nach deren Lösen der horizontale Abspielwinkel (Azimut) eingestellt werden kann.
Lösen Sie die Madenschraube (Achtung: Nicht heraus drehen!) soweit, dass sich das Tonarmrohr (9) leicht um seine Längsachse drehen lässt. Mit Hilfe z.B. eines Geodreieckes lässt sich nun die Oberkante des Tonabnehmergehäuses parallel zur Schallplatte einstellen.
Die Justage des Tonarms sollte nur erfolgen, wenn sich die Nadel nicht auf der Plattenoberfläche befindet, um irreparable Beschädigungen des Nadelträgers zu vermeiden! Bitte heben Sie während der Höhenverstellung des Tonarms den Tonarmlift an und senken erst zur Überprüfung wieder ab.
Antiskating
Der Wert für die Antiskating-Einstellung wird in Abhängigkeit zur eingestellten Auflagekraft gewählt.
Hängen Sie die Schlaufe des Antiskating-Gewichts in die entsprechende Rille des Bolzens (12), und führen Sie den Faden über die Rille des Führungsbolzens.
| Auflagekraft | Rillen (1 – 3) des Bolzens | |
| 10 – 14mN | 1 | (vom Lagerring aus betrachtet) |
| 15 – 19mN | 2 | " " " " |
| 20mN und größer | 3 | " " " " |
Anschluss an den Verstärker
Der Tonarm verfügt über eine 5-polige DIN-Ausgangsbuchse und kann mit dem beiliegenden Phonokabel Pro-Ject Connect it 5P-CC an die RCA/Cinch oder XLR-Buchsen des Plattenspielers und die mit Phono oder RIAA bezeichneten Eingangsbuchsen auf der Rückseite des Verstärkers angeschlossen werden. Bitte achten Sie auf die zum verwendeten Tonabnehmer passenden Einstellungen der Phono-Vorstufe. Hochpegeleingänge (wie CD, Tuner, Tape oder Video) sind zum direkten Anschluss des Phonokabels nicht geeignet.
Die roten Stecker des Kabels führen das Signal des rechten Kanals, die weißen Stecker das Signal des linken Kanals. Verbinden Sie die Kabelschuhe der Masseleitung mit dem Masseanschluss des Plattenspielers und des Verstärkers.
Verfügt Ihr Verstärker über keinen Phonoeingang, benötigen Sie einen separaten Phono-Vorverstärker. Phono-Vorverstärker und Connect it - Phonokabel von Pro-Ject Audio Systems finden Sie im Internet unter: www.project-audio.com.
Netzanschluss
Wählen Sie aus den 3 im Lieferumfang befindlichen austauschbaren Steckadaptern den für Ihr Stromnetz passenden aus und verbinden Sie diesen mit dem Netzteil. Verbinden Sie das beiliegende Netzteil zuerst mit der Netzteilbuchse (10) der Motoreinheit (1) und anschließend mit dem Stromnetz.
Ein- und Ausschalten
Das Betätigen des Tastschalters STBY (4) startet den Motor. Wird der Taster nochmals gedrückt und für mehr als 3 Sekunden gehalten, schaltet sich der Motor aus.
Drehzahlwechsel
Nach dem Einschalten des Plattenspielers mittels des Tastschalters STBY (4) blinkt die LED-Anzeige bis zur Erreichung der Solldrehzahl. Nach Erreichung der Solldrehzahl leuchtet die LED-Anzeige konstant. Ein kurzer Tastendruck schaltet die Drehzahl von 33 U/min auf 45 U/min um, ein weiterer wieder auf 33 U/min usw.
Aufsetzen der optionalen Staubschutzhaube (separat erhältlich)
Platzieren Sie die Haube vorsichtig von oben über den Plattenspieler.
Detaillierte Produktinformationen finden Sie auf der Pro-Ject Webseite www.project-audio.com.
Reinigung und Wartung
Das Gerät wird mit einem Staubpinsel gereinigt und ist darüber hinaus bei sachgerechter Nutzung wartungsfrei. Sollte das Gerät über einen längeren Zeitraum nicht in Betrieb sein, nehmen Sie bitte den Antriebsriemen ab, um einem vorzeitigen Verschleiß des Riemens durch Dehnung vorzubeugen.
Trennen Sie das Gerät vor jeder Reinigung vom Stromnetz!
Tipps und Hinweise
Die Basis und der Plattenspieler sollte auf einer möglichst resonanzfreien Unterlage (z. B. Multiplex-Platte, Holz) aufgestellt werden.
Technische Daten PRO-JECT RPM 9 Carbon / Pro-Ject 9cc Evolution
Drehzahlen 33/45 r.p.m.
Drehzahlabweichung ±0,1 %
Drehzahlschwankung ±0,06 %
Rumpeln 73dB
Effektive Tonarmmasse 8g
Effektive Tonearmlänge 9" (230mm)
Überhang 18mm
Leidtungsaufnahme 12W max / <0,3W Standby
Netzteil 15V DC / 1,6A AC, 90-264V AC, 47 – 63Hz
Abmessungen (B x H x T) 440 x 170 x 325mm
Gewicht 16,5kg
Mögliche Bedienfehler und Störungen
Plattenspieler von Pro-Ject Audio Systems werden mit größter Sorgfalt gefertigt und unterliegen ständigen Kontrollen. Störungen, die bei allen technischen Geräten nie ganz auszuschließen sind, liegen nicht immer an Material- oder Fertigungsfehlern. Sie können auch durch Bedienfehler oder andere ungünstige Umstände auftreten. Nachstehend führen wir die häufigsten Fehlersymptome auf:
Der Plattenteller dreht sich nicht, wenn das Gerät eingeschaltet wird
• Das Gerät ist nicht an das Stromnetz angeschlossen oder die Steckdose führt keine Netzspannung.
• Der Antriebsriemen ist nicht richtig aufgelegt oder abgefallen.
Kein Signal auf einem oder beiden Kanälen
- Die Signalverbindung an folgenden Stellen der Anlage (x / y) ist bedingt durch nicht korrekt aufgesetzte Stecker, einen Kabelbruch oder durch eine fehlerhafte Lötstelle an den Steckern unterbrochen:
Tonabnehmer / Anschlussschuhe der Tonarm-Innenverkabelung.
Phonokabel / Phonoeingang des Verstärkers.
Externer Phono-Vorverstärker / hierfür belegter Hochpegeleingang des Verstärkers.
• Der Eingangswahlschalter steht in einer falschen Position.
• Der Verstärker ist nicht eingeschaltet oder defekt.
- Der Eingangswahlschalter steht in einer falschen Position. - Der Verstärker ist nicht eingeschaltet oder defekt.
Sehr leises Signal auf beiden Kanälen
- Das Phonokabel ist an einem Hochpegeleingang des Verstärkers wie z.B. TAPE, AUX, DAT oder VIDEO angeschlossen.
Starkes Brummen bei der Wiedergabe
- Der / die Kabelschuh(e) der Masseleitung, der Massekontakt eines der RCA/Cinch-Stecker des Phonokabels Signalkabels hat / haben keinen Kontakt.
- Einer oder beide der Masse führenden Anschlussschuhe am Tonabnehmer hat / haben keinen Kontakt.
- Der / die Kabelschuh(e) der Masseleitung, der Massekontakt eines der RCA/Cinch-Stecker des Phonokabels Signalkabels hat / haben keinen Kontakt. - Einer oder beide der Masse führenden Anschlussschuhe am Tonabnehmer hat / haben keinen Kontakt.
Jaulende Tonwiedergabe auf beiden Kanälen
• Der Antriebsriemen ist defekt oder verschmutzt.
• Das Tellerlager ist verschmutzt oder verharzt.
- Der Antriebsriemen ist defekt oder verschmutzt. - Das Tellerlager ist verschmutzt oder verharzt.
Im Servicefall
Haben Sie einen Fehler trotz Beachtung obiger Hinweise nicht beheben oder bestimmen können, fragen Sie zunächst Ihren Fachhändler um Rat. Erst wenn der Fehler dort bestätigt wird und nicht behoben werden kann, senden Sie das Gerät bitte an die für Ihr Land zuständige Vertretung:
Audio Trade GmbH
Schenkendorfstraße 29
D-45472 Mülheim an der Ruhr
Tel.: 0208-882 660
Fax: 0208-882 66 66
E-Mail: service@audiotra.de
Internet: www.audiotra.de
Audio Tuning GmbH
Margaretenstraße 98
A-1050 Wien
Tel.: 01-544 85 80
Fax: 01-544 85 80 33
E-Mail: service@audiotuning.at
Internet: www.audiotuning.com
Marlex Audiophile Produkte
Stampferbacherstraße 40
CH-8006 Zürich
Tel.: 044-350 49 35
Fax: 044-350 49 35
E-Mail: mail@marlex.ch
Internet: www.marlex.ch

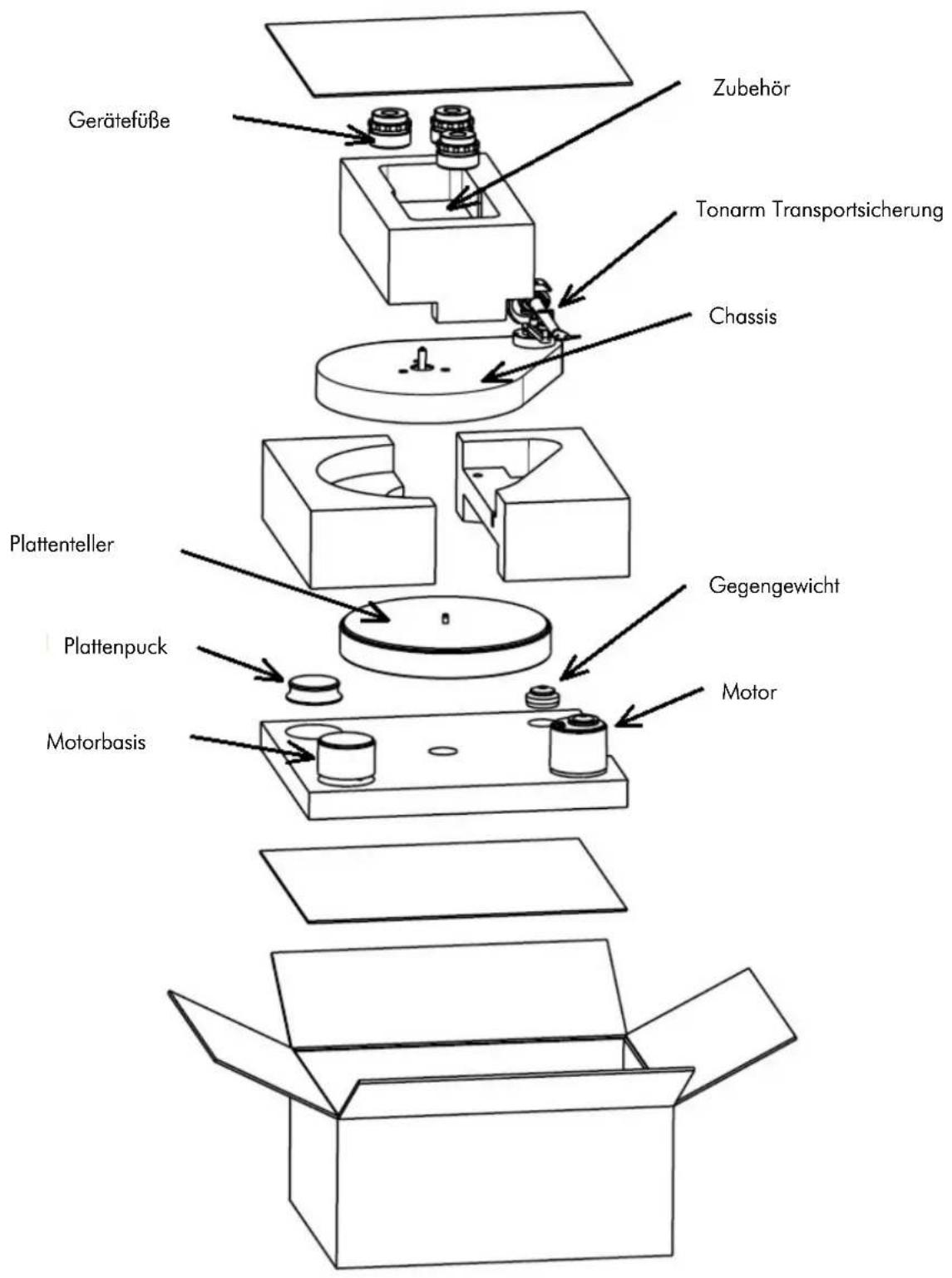

Wir empfehlen Ihnen den Originalkarton aufzubewahren, um jederzeit einen sicheren Transport Ihres Gerätes zu gewährleisten. Nur bei Plattenspielern, die uns im Originalkarton zugehen, werden Garantieleistungen erbracht.
Verpacken Sie bitte vor jedem Transport alle Einzelteile des Plattenspielers gemäß der beiliegenden Zeichnung. Der Plattenspieler darf nur mit abgenommenem Plattenteller, abgeschraubten Füßen, abgenommenem Antiskating-Gewicht, demontiertem Gegengewicht sowie angebrachtem Nadelschutz und mit montierter Transportsicherung für das Tonarmrohr versandt werden.
Copyright
Pro-Ject Audio Systems © 2015, alle Rechte vorbehalten. Die veröffentlichten Informationen entsprechen dem Stand der Entwicklung zum Zeitpunkt der Drucklegung. Technische Änderungen bleiben vorbehalten und fließen ohne weitere Nachricht in die Produktion ein.
Soll dieses Gerät nicht mehr genutzt und entsorgt werden, so nutzen Sie in Deutschland und Österreich die hierfür eingerichteten kommunalen Abgabestellen. In Deutschland können Sie auch den individuellen Entsorgungsservice des Vertriebs nutzen, Hinweise hierzu finden Sie unter www.audiotra.de/entsorgung. In der Schweiz kann das Gerät bei einem beliebigen Elektro-/TV-Einzelhändler zur Entsorgung abgegeben werden.
