BEDIENUNGSANLEITUNG Control One SPL

1 Lesen Sie die Sicherheitshinweise auf Seite 14!
2 Lesen Sie die Installationsanleitung des mitgelieferten Steckernetzteils auf Seite 16!
3 Achten Sie darauf, dass sich der Netzschalter auf der Rückseite in der Aus-Stellung befindet (Schalter nicht gedrückt).
4 Schließen Sie das mitgelieferte Steckernetzteil am DC-Anschluss und an eine Steckdose an.
5 Schließen Sie Ihre Lautsprecher an den Lautsprecherausgängen an. Sie können zwei Paar aktive Stereo-Lautsprecher anschließen – A und B. Der Lautsprecherausgang A hat einen dedizierten Sub-Ausgang für einen aktiven Subwoofer.
6 Schließen Sie Ihren Kopfhörer am Kopfhörerausgang an.
7 Schließen Sie Ihre analogen Quellen an die Line-Eingänge an.
8 Verbinden Sie den Line-Ausgang mit einem analogen Gerät. Auf den Line-Ausgang werden die Line-Eingänge geroutet – je nach Stellung des Line-Eingangsschalters: Line Eingang 1, 2, oder 1 und 2 summiert. Er hat Unity Gain und ist unabhängig vom Volume-Regler.
9 Stellen Sie den Dip-Schalter nach Ihren Anforderungen ein. Dip-Schalter 1 ein/unten = verringert den Pegel am Lautsprecherausgang um 10 dB. Dip-Schalter 2 = n.c. (not connected/nicht angeschlossen).

10 Regeln Sie die Lautsprecher- und Kopfhörer-Lautstärke herunter.
11 Schalten Sie den Control One ein, indem Sie den Netzschalter drücken.
12 Wählen Sie einen Lautsprecherausgang A oder B.
13 Wählen Sie einen Monitoring-Modus: Stereo, Mono oder L/R getauscht.
14 Stellen Sie die Lautstärke und den Crossfeed nach Ihrem Geschmack ein.
15 Spielen Sie Ihre Musik von den Line-Eingängen.
16 Mit dem Line-Eingangsschalter wird die Wiedergabe der Line-Eingänge gewählt: Line Eingang 1, 2, oder 1 und 2 summiert.
17 Viel Spaß!

Weitere Informationen: SeriesOne.spl.audio

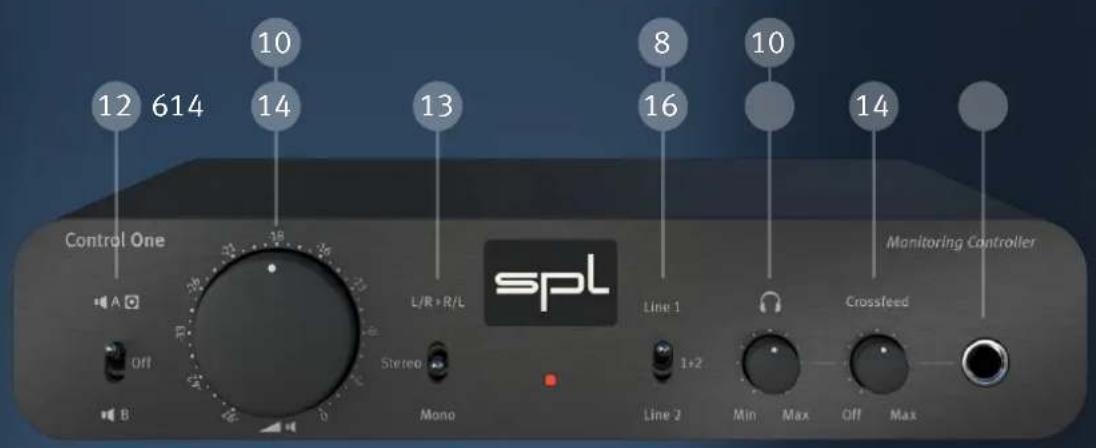

Control One A Off B 614 12 10 614 14 13 L/R + R/L spl Line 1 Mono Line 2 Min Max Off Max 8 16 10 10 14 Crossfeed Monitoring Controller

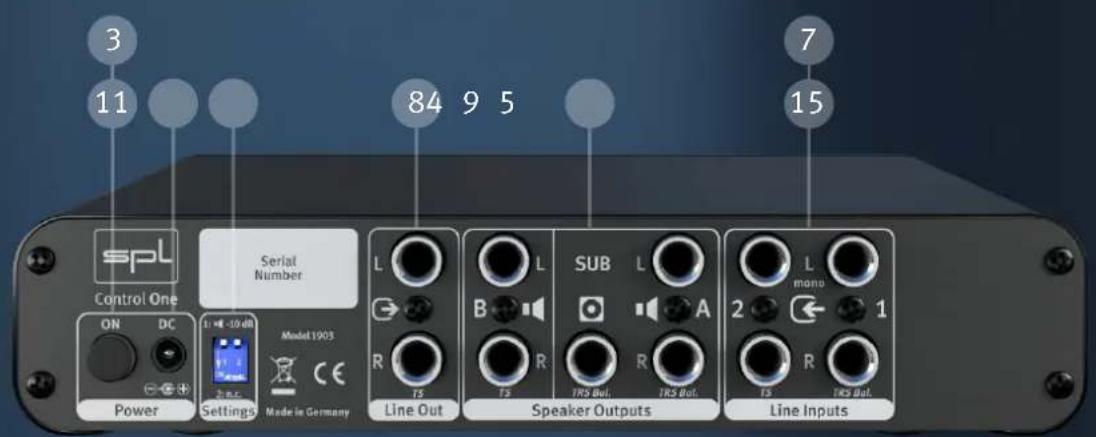

3 11 84 9 5 7 15 spl Control One Serial Number ON DC Settings Model1903 Made in Germany Power Line Out Sub L B R TS T5 R A SUB TR5 Bet. TR5 Bet. Line Inputs 2 L monu 1 TS TR5 Bet.

Technische Daten

Analoge Ein- und Ausgänge; 6,35mm Stereoklinkenbuchsen

Eingangspegel (max.) +22,5 dBu

Line Input 1 (symmetrisch): Eingangsimpedanz 20 kΩ

Line Input 1: Gleichtaktunterdrückung < 60 dB

Line Input 2 (unsymmetrisch): Eingangsimpedanz 10 kΩ

Ausgangspegel (max.): Speaker Outputs (600 Ω) +22 dBu

Line Output (unsymmetrisch): Ausgangsimpedanz 75 Ω

Speaker Output 1 (symmetrisch): Ausgangsimpedanz 150 Ω

Sub Output Low Filter kein (Full Range)

Sub Output (symmetrisch): Ausgangsimpedanz 150 Ω

Speaker Output 2 (unsymmetrisch): Ausgangsimpedanz 75 Q

Frequenzgang (-3dB) 10 Hz - 200 kHz

Dynamikumfang 121 dB

Rauschen (A-bewertel, 600 Ω Last) -99 dBu

THD + N (0 dBu, 10 Hz - 22 kHz) 0,002 %

Übersprechen (1 kHz) < 75 dB

Ausblenddämpfung -93 dB

Kopfhörerausgang

6,35mm Stereoklinkenbuchse	Spitze = links, Ring = rechts,Schaft = GND
Quellwiderstand	20 Ω
Frequenzgang (-3 dB) 10 Hz - 200 kHz
Rauschen (A-bewertet, 600 Ω)	-97 dBu
THD + N (0 dBu, 10 Hz - 22 kHz, 600 Ω)	0,002 %
THD + N (0 dBu, 10 Hz - 22 kHz, 32 Ω)	0,013 %
Max. Ausgangsleistung (1 kHz, 600 Ω)	2 x 190 mW
Max. Ausgangsleistung (1 kHz, 250 Ω)	2 x 330 mW
Max. Ausgangsleistung (1 kHz, 47 Ω)	2 x 400 mW
Ausblenddämpfung (600 Ω)	-99 dB
Übersprechen (1 kHz, 600 Ω)	-75 dB
Dynamikumfang (600 Ω) 117 dB

Interne Stromversorgung; Schaltnetzteil mit Sekundärtraformator

Betriebsspannung für analoge Audio-Elektronik +/- 17 V

Betriebsspannung für Kopfhörerendstufe +/- 19 V

Betriebsspannung für Relais +12 V

Netzteil extern

AC/DC Switching Adapter Mean Well GE18/12-SC

DC-Stecker Innen-Pin 2,1mm (+); Außen-Ring 5,5mm (-)

Eingang 100 - 240 V AC; 50 - 60 Hz; 0.7 A

Ausgang 12 V DC; 1.5 A

Maße & Gewicht

W x H x T (Weite x Höhe inkl. Füße x Tiefe) 210 x 49,6 x 220 mm / 8,23 x 1,95 x 8,66 inch

Gewicht des Geräts 1,5 kg / 3,3 lb

Versandgewicht (inkl. Verpackung) 2 kg /4,4 lb

0 dBu = 0,775V. Technische Änderungen vorbehalten.

Control One

Sicherheitshinweise

Vor der Inbetriebnahme des Gerätes:

• Lesen und befolgen Sie diese Sicherheitshinweise.
• Lesen und befolgen Sie diese Anleitung.
• Beachten Sie alle Warnhinweise auf dem Gerät.
• Bewahren Sie die Bedienungsanleitung mit den Sicherheitshinweisen auf, damit Sie später darin nachschlagen können.

Warnung

Befolgen Sie immer die nachfolgenden Sicherheitsmaßnahmen, um schwere Verletzungen oder sogar tödliche Unfälle durch elektrischen Schlag, Kurzschluss, Feuer oder andere Gefahren zu vermeiden. Zu diesen Sicherheitsmaßnahmen gehören folgende Punkte, die jedoch keine abschließende Aufzählung darstellen:

Stromanschluss/Steckernetzteil

Verlegen Sie das Stromkabel niemals in der Nähe von Wärmequellen, etwa Heizkörpern oder Heizstrahlern, biegen Sie es nicht übermäßig und beschädigen Sie es nicht auf sonstige Weise, stellen Sie keine schweren Gegenstände darauf und verlegen Sie es nicht an einer Stelle, wo jemand darauf treten, darüber stolpern oder etwas darüber rollen könnte. Betreiben Sie das Gerät nur mit der Spannung, die auf dem Gerät angegeben ist. Verwenden Sie ausschließlich das mitgelieferte Steckernetzteil. Wenn Sie das Gerät in einer anderen Region als der, in der Sie es gekauft haben, verwenden möchten, kann es sein, dass das mitgelieferte Netzteil nicht kompatibel ist. Wenden Sie sich bitte an Ihren Händler, bei dem Sie das Gerät gekauft haben.

Das Gerät darf nicht geöffnet werden

Dieses Gerät enthält keine vom Anwender zu wartenden Teile. Versuchen Sie nicht, das Gerät zu öffnen oder die inneren Komponenten zu entfernen oder auf irgendeine Weise zu ändern. Sollte einmal eine Fehlfunktion auftreten, schalten Sie das Gerät sofort aus und ziehen Sie das Steckernetzteil aus der Steckdose. Lassen Sie das Gerät anschließend von einer qualifizierten Fachkraft überprüfen.

Vorsicht mit Wasser

Achten Sie darauf, dass das Gerät nicht durch Regen nass wird, verwenden Sie es nicht in der Nähe von Wasser oder unter feuchten oder nassen Umgebungsbedingungen und stellen Sie auch keine Behälter (wie z.B. Vasen, Flaschen oder Gläser) mit Flüssigkeiten darauf, die herausschwappen und in Öffnungen hineinfließen könnten. Wenn eine Flüssigkeit wie z.B. Wasser in das Gerät gelangt, schalten Sie das Gerät sofort aus und ziehen Sie das Netzteil aus der Steckdose. Lassen Sie das Gerät anschließend von einer qualifizierten Fachkraft überprüfen. Fassen Sie das Netzteil niemals mit nassen Händen an oder ziehen Sie es heraus.

Brandschutz

Stellen Sie keine brennenden Gegenstände (z.B. Kerzen) auf dem Gerät ab. Ein brennender Gegenstand könnte umfallen und einen Brand verursachen.

Blitz

Ziehen Sie vor einem Gewitter das Netzleil aus der Stockdose (jedoch niemals während eines Gewitters). Verfahren Sie ebenso mit verbundenen Geräten und ziehen Sie auch ggf. über eine Gerät- tekette verbundere Antennen-, Telefon- oder Computernetzkabel aus den Anschlussdosen, um das Gerät vor Blitz oder Überspannungsschäden zu schützen.

Falls Sie etwas ungewöhnliches bemerken

Wenn eines der folgenden Probleme auftritt, schalten Sie das Gerät sofort aus und ziehen Sie das Netzteil aus der Steckdose. Lassen Sie das Gerät anschließend von einer qualifizierten Fachkraft überprüfen.

• Stromkabel, Netzteil oder Netzstecker sind beschädigt.
- Das Gerät sondert ungewöhnliche Gerüche oder Rauch ab.
- Ein Gegenstand ist in das Gerät gefallen.
- Während der Verwendung des Geräts kommt es zu einem plötzlichen Tonausfall.

Vorsicht

Beachten Sie immer die nachstehend aufgelisteten grundsätzlichen Vorsichtsmaßnahmen, um mögliche Verletzungen bei Ihnen oder anderen Personen oder Schäden am Gerät oder an anderen Gegenständen zu vermeiden. Zu diesen Vorsichtsmaßnahmen gehören die folgenden Punkte, die jedoch keine abschließende Aufzählung darstellen:

Stromanschluss/Steckernetzteil

Fassen Sie das Stromkabel nur am Stecker selbst und niemals am Kabel an, wenn Sie es vom Go abziehen. Wenn Sie das Steckernetzteil aus der Steckdose ziehen, fassen Sie es immer am Stecker netzteil und nicht am Stromkabel an. Wenn Sie am Kabel ziehen, kann dieses beschädigt werden. Hen Sie bei Nichtbenutzung des Gerätes über einen längeren Zeitraum das Netzteil aus der Steckdose

Aufstellort

Achten Sie auf einen sicheren Stand des Geräts, um ein unabsichtliches Umstürzen zu vermeiden. Blockieren Sie nicht die Lüftungsöffnungen. Legen Sie das Gerät insbesondere nicht auf die Seite oder auf den Kopf. Unzureichende Belüfung kann zu Überhitzung führen und u.U. das Gerät beschädigen oder sogar einen Brand auslösen.

Platzieren Sie das Gerät nicht an einem Ort, an dem es in Kontakt mit korrosiven Gasen oder sa haltiger Luft gelangen könnte. Dadurch kann es zu Fehlfunktionen kommen. Entfernen Sie alle angeschlossenen Kabel, bevor Sie das Gerät bewegen. Vergewissern Sie sich beim Aufstellen des Geräts, dass die von Ihnen verwendete Netzsteckdose leicht erreichbar ist. Sollten Probleme auftreten oder es zu einer Fehlfunktion kommen, schalten Sie das Gerät sofort aus, und ziehen Sie das Netzteil aus der Steckdose. Auch wenn das Gerät ausgeschaltet ist, fließt eine geringe Menge Strom. Falls Sie das Gerät für längere Zeit nicht nutzen, ziehen Sie unbedingt das Netzteil aus der Netzsteckdose.

Verbindungen

Bevor Sie das Gerät an andere elektronische Komponenten anschließen, schalten Sie alle Geräte aus. Stellen Sie zunächst alle Lautstärkeregler an den Geräten auf Minimum, bevor Sie die Geräte ein- oder ausschalten. Verwenden Sie nur geeignete Kabel für die Verbindung mit anderen elektronische Komponenten. Achten Sie darauf, dass die verwendeten Kabel nicht beschädigt sind und den elektrischen Spezifikationen des Anschlusses entsprechen. Ungeeignete oder beschädigte Kabel oder Kabel, die nicht den elektrischen Spezifikationen des Anschlusses entsprechen, können zu Beschädigungen des Gerätes führen.

Handhabung

Betätigen Sie die Regler und Schalter nur, wie es in der Anleitung beschrieben wird. Eine fehlerhaftte Einstellung kann zu Beschädigung führen. Betätigen Sie Schaller und Rogler niemals gewallsam. Stecken Sie nicht Ihre Finger in Schlüte oder Öflnungen am Gerät. Vermeiden Sie es, fremde Gegenstände (Papier, Plastik, Metall usw.) in die Geräteöffnungen gelangen zu lassen. Falls dies passiert, schalten Sie das Gerät sofort aus und ziehen Sie das Netzteil aus der Steckdose. Lassen Sie das Gerät anschließend von einer qualifizierten Fachkraft überprüfen. Setzen Sie das Gerät weder übermäßigem Staub oder Vibrationen noch extremer Kalte oder Hitze aus (beispielsweise direktem Sonnenlicht, in der Nähe einer Heizung oder tagsüber in einem Fahrzeug), um eine mögliche Gehäuseverformung, eine Beschädigung der eingebauten Komponenten oder Fehlfunktionen beim Betrieb zu vermeiden. Falls sich die Umgebungstemperatur des Gerätes drastisch ändert, kann Kondensation auftreten, (wenn das Gerät zum Beispiel an einen anderen Ort bewegt wird oder unter Einfluss einer Klima- oder Heizanlage steht). Die Verwendung des Geräts bei auftretender Kondensation kann eine Beschädigung verursachen. Schalten Sie das Gerät mehrere Stunden lang nicht ein, bis die Kondensation verschwunden ist. Nur dann ist es sicher, das Gerät einzuschalten.

zReinigung

Trennen Sie das Gerät vor der Reinigung von der Stromversorgung. Verwenden Sie zur Reinigung keine Lösemittel, damit die Gehäuseoberfläche nicht beschädigt wird. Benutzen Sie ein sauberes, trockenes Tuch, eventuell mit ein wenig säurefreiem Reinigungsal getränkt.

Haftungsausschluss

Windows® ist in den USA und anderen Ländern ein eingetragenes Warenzeichen der Microsoft® Corporation. Apple, Mac und Macintosh sind in den USA und anderen Ländern als Warenzeichen von Apple In eingetragen. Die in dieser Anleitung erwahnten Firmen- und Produktnamen sind Warenzeichen bzw. eingetragene Warenzeichen der betreffenden Firmen. SPL und das SPL-Logo sind eingetragene Warenzeichen der SPL electronics GmbH. SPL haftet nicht für Schäden, die auf eine nicht ordnungsgemäße Bedienung oder Änderungen am Gerät zurückzuführen sind, oder für den Verlust oder die Zerstörung von Daten.

Verbraucherinformation zur Sammlung und Entsorgung alter Elektrogeräte

Befindet sich dieses Symbol auf dem Gerät, darf es nicht mit dem normalen Haushaltsabfall entsorgt werden.

In Übereinstimmung mit der Richtlinie 2012/19/EU bringen Sie alte Geräte bitte zur fachgerechten Entsorgung, Wiederaufbereitung und Wiederverwendung zu den entsprechenden Rücknahme einrichtungen.

Durch die fachgerechte Entsorgung der Elektrogeräte helfen Sie, wertvolle Ressourcen zu schützen, und verhindern mögliche negative Auswirkungen auf die Gesundheit und die Umwelt, die andermfalls durch unsachgerechte Müllentsorgung auftreten könnten.

Für weitere Informationen zum Sammeln und Wiederaufbereiten alter Elektrogeräte kontaktieren. Sie bitte Ihre örtliche Stadt- oder Gemeindeverwaltung, Ihren Abfallentsorgungsdienst oder den Händler, wo Sie das Gerät gekauft haben. Diese Richtlinie gilt nur innerhalb der Europäischen Union. Wenn Sie ausserhalb der EU Geräte ausrangieren möchten, kontaktieren Sie bitte Ihre örtlichen Behörden oder Ihren Händler und gegen Sie nach einer sachgerechten Entsorgungsmethode. WEEE-Registrierung: 973 349 88

Installationsanleitung externes Steckernetzteil

Bestimmungsgemäßer Gebrauch

MEAN WELL Spannungswandler sind für die Versorgung von elektrischen Verbrauchern bestimmt und erfüllen die Anforderungen der RoHS (2011/65/LG), Niederspannungsrichtlinie (2014/35/EU) und der EMV-Richtlinie (2014/30/EU).

WARNUNG

Missachtung folgender Punkte kann elektrische Schläge, Brände sowie schwere Unfälle und Tod zur Folge haben:

• Vor Inbetriebnahme sind Eingangsspannung und am Produkt angegebener Eingangsspannungsbereich sowie Spannung und Polarität des Ausgangsstromes und die Leistung des anzuschließenden Gerätes zu vergleichen. Die Werte müssen mit den Anforderungen übereinstimmen.
• Eingangsspannung vor Installations-, Wartungs- oder Änderungsarbeiten abschalten und gegen unbeabsichtigtes Wiedereinschalten sichern.
• Achten Sie auf eine ordnungsgemäße und fachgerechte Verdrahtung.
  • Die Betriebssicherheit des Produkts ist regelmäßig zu prüfen, z. B. auf Beschädigungen an Gehäuse und Leitungen.
• Bei Funktionsstörungen oder Beschädigungen sofort die Versorgungsspannung abschalten und das Produkt zur Überprüfung einsenden. Das Gerät beinhaltet keine Servicebauteile. Interne Sicherungen, falls vorhanden, lösen im Fehlerfall irreversibel aus.
• Alle Service- und Wartungsarbeiten dürfen nur von qualifiziertern Fachpersonal ausgeführt werden.
• Im Inneren der Stromversorgung sind gefährliche Spannungen vorhanden. Deshalb darf das Gehäuse nicht geöffnet werden. Bei Arbeiten an Netzteilen in offener Bauform darf eine etwaige Justage von Ausgangsstrom oder Ausgangsspannung nur von qualifiziertern Fachpersonal vorgenommen werden.
• Das Produkt darf nur bestimmungsgemäß nach seinem IP-Schutz betrieben werden. Bei erhöhter Anforderung ist die erforderliche Schutzart unter Berücksichtigung thermischer Lasten durch den Einbau sicherzustellen.
• Im Betrieb ist eine Gehäusererwärmung normal und unbedenklich. Beim Einbau muss ein Abstand von 10-15 cm zur nächsten Wärmequelle eingehalten werden. Stellen Sie eine ausreichende Belüftung der Stromversorgung durch einfache Luftkonvektion sicher und legen Sie keine Gegenstände auf dem Produkt ab. Bei aktiv gekühlten Stromversorgungen müssen Lüfter und Lüftungsöffnungen frei von jeglichen Hindernissen sein. Einige Schaltnetzteile können eine Zwangsbelüftung über einen externen Lüfter

benötigen. Bitte prüfen Sie die Angaben im Datenblatt.

• Die Stromversorgung keiner hohen Umgebungstemperatur und keiner direkten Sonnenstrahlung aussetzen sowie nicht in der Nähe von Wärmequellen betreiben.
• Die angeschlossene Last darf die Nennwerte der Spezifikation zu Ausgangsstrom und Ausgangsleistung des Produkts nicht überschreiten.
• Bei Einsatz außerhalb des vorgesehenen Verwendungszwecks ist die Genehmigung des Herstellers einzuholen.

INSTALLATION

• Setzen Sie bei Netzteilen mit wechselbarem Eingangsclip den benötigten Clip für den vorhandenen Netzanschluss ein und achten darauf, dass dieser richtig einrastet.
• Bevor Sie den DC-Stecker eines Stecker- oder Tischnetzteils an ein Gerät anschließen, trennen Sie bitte das Stecker- oder Tischnetzteil vom Stromnetz.
• Bevor ein Endgerät mit einem Steckernetzteil verbunden werden darf, ist sicherzustellen, dass sowohl die Polarität als auch die Steckerabmessungen mit dem Endgerät zusammenpassen.
• Stellen Sie sicher, dass die Ein- und Ausgangsleitungen gegen mechanische Belastung geschützt sind.
