BEDIENUNGSANLEITUNG 6813241/C Easy Home

Bedienungs- anleitung

EASY ^ HOME

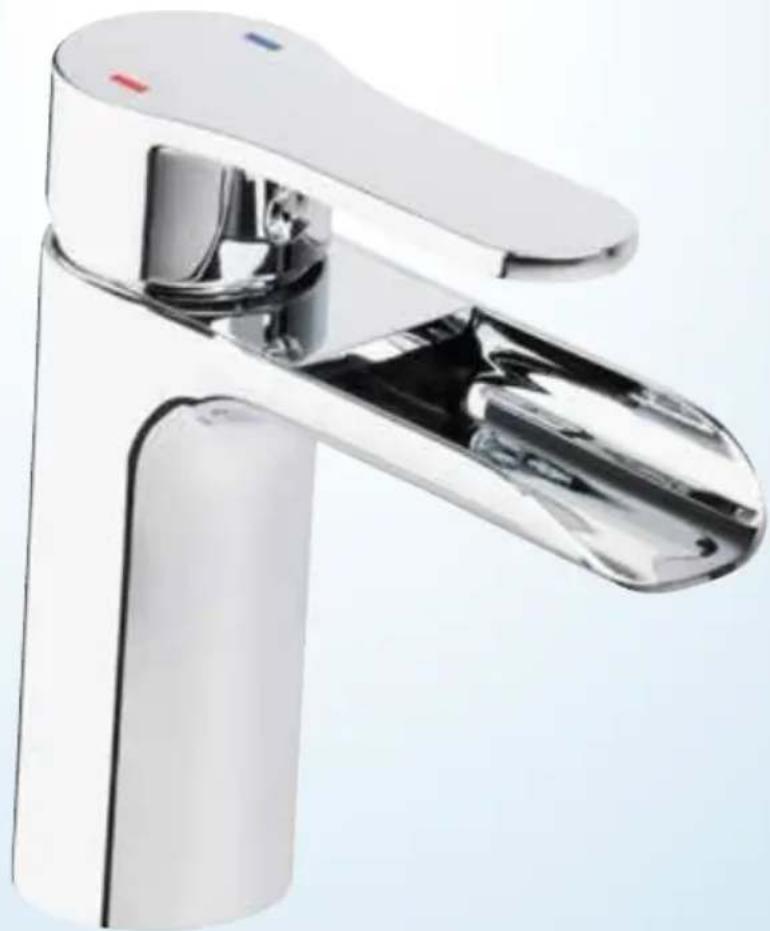

DESIGN-BADARMATUR „ELEGANCE“

Lieferumfang/Teile 6

Allgemeines....7

Bedienungsanleitung lesen und aufbewahren ....7

Zeichenerklärung....7

Sicherheit......8

Bestimmungsgemäßer Gebrauch 8

Sicherheitshinweise....8

Erstgebrauch 10

Badarmatur und Lieferumfang prüfen....10

Grundreinigung....10

Badarmatur montieren ....11

Bedienung 12

Badarmatur 12

Ablaufgarnitur 13

Kartusche austauschen....13

Trinkbarkeit von Leitungswasser 14

Reinigung 15

Technische Daten 15

Entsorgung 15

Verpackung entsorgen....15

Badarmatur entsorgen....15

A

Standardbetrieb KLICK ECO-Funktion

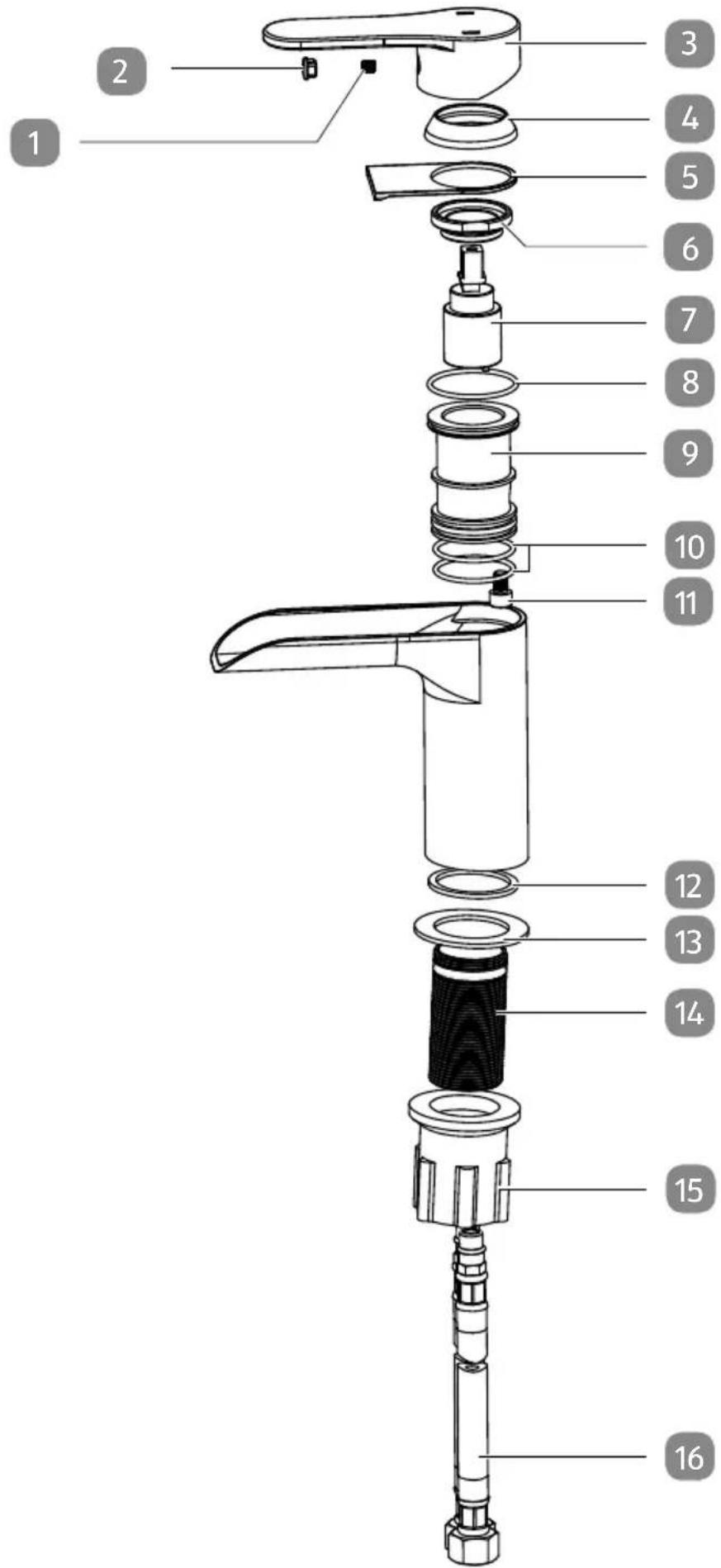

Lieferumfang/Teile

1 Innensechskant-Madenschraube
2 Kunststoffabdeckung
3 Armaturenhebel
4 Kartuschenabdeckring
5 Abdeckplatte
6 Kartuschensicherung
7 Kartusche
8 Oberer Dichtungsring
9 Kartuschengehäuse
10 Unterer Dichtungsring, 2×
11 Schraube (M6*9)
12 Kleine Silikondichtung
13 Große Silikondichtung

14 Gewinde
15 Befestigungsmutter
16 Anschlussschlauch, 2×
17 Kunststoff-Schutzkappe
18 Stopfen
19 Silikondichtungsring
20 Verschlussmechanik
21 Ablauf
22 Obere Silikondichtung
23 Untere Silikondichtung
24 Kunststoffscheibe
25 Kontermutter

Allgemeines

Bedienungsanleitung lesen und aufbewahren

Diese Bedienungsanleitung gehört zu dieser Design-Bad armatur „Elegance“ (im Folgenden nur „Badarmatur“ genannt). Sie enthält wichtige Informationen zur Montage und Handhabung.

Lesen Sie die Bedienungsanleitung, insbesondere die Sicherheitshinweise, sorgfältig durch, bevor Sie die Badarmatur einsetzen. Die Nichtbeachtung dieser Bedienungsanleitung kann zu schweren Verletzungen oder zu Schäden an der Badarmatur führen.

Die Bedienungsanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln. Beachten Sie im Ausland auch landesspezifische Richtlinien und Gesetze.

Bewahren Sie die Bedienungsanleitung für die weitere Nutzung auf. Wenn Sie die Badarmatur an Dritte weitergeben, geben Sie unbedingt diese Bedienungsanleitung mit.

Diese Bedienungsanleitung kann auch als PDF-Datei von unserem Kundenservice angefordertwerden.

Zeichenerklärung

Die folgenden Symbole und Signalwörter werden in dieser Bedienungsanleitung, auf der Badarmatur oder auf der Verpackung verwendet.

WARNUNG!

Dieses Signalsymbol/-wort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

VORSICHT!

Dieses Signalsymbol/-wort bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.

HINWEIS!

Dieses Signalwort warnt vor möglichen Sachschäden.

Dieses Symbol gibt Ihnen nützliche Zusatzinformationen zum Zusammenbau oder zum Gebrauch.

Sicherheit

Bestimmungsgemäßer Gebrauch

Die Badarmatur ist ausschließlich zur Regulierung des Warm- und Kaltwasserzuflusses konzipiert. Die Badarmatur ist nur zur Installation an Waschtischen mit Überlauf vorgesehen. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann erhebliche Unfallgefahren oder Sachbeschädigungen verursachen.

Die Badarmatur ist für den Betrieb von Durchlauferhitzern geeignet, wenn der Durchlauferhitzer für den Betrieb mit einer mechanisch einstellbaren Armatur geeignet ist. Die Badarmatur kann auch an Heißwasserspeichern betrieben werden. Die Badarmatur ist nicht für die Verwendung an Niederdruck- und Elektrokleinspeichern geeignet.

Die Badarmatur ist ausschließlich für den Privatgebrauch bestimmt und nicht für den gewerblichen Bereich geeignet.

Der Hersteller oder Händler übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen oder falschen Gebrauch entstanden sind.

Sicherheitshinweise

WARNUNG!

Stromschlaggefahr!

Undichtigkeiten oder Wasseraustritt können unter Umständen zu Lebensgefahr durch elektrischen Schlag führen.

• Prüfen Sie alle Verbindungen sorgfältig auf Dichtigkeit.
• Stellen Sie sicher, dass alle Leitungen von elektrischen Geräten in der Nähe des Waschtisches korrekt und sicher installiert sind.
• Ziehen Sie im Zweifelsfall eine Fachkraft zu Rate.

WARNUNG!

Gefahren für Kinder und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten (beispiels weise teilweise Behinderte, ältere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (beispielsweise Kinder).

• Diese Badarmatur kann von Kindern sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs der Badarmatur unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
• Kinder dürfen nicht mit der Badarmatur spielen.
• Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Lassen Sie Kinder nicht mit der Verpackungsfolie oder Teilen der Verpackung spielen. Kinder können sich beim Spielen darin verfangen oder Teile verschlucken und ersticken.

HINWEIS!

Beschädigungsgefahr!

Unsachgemäßer Umgang mit der Badarmatur kann zu Beschädigungen der Badarmatur führen.

• Stellen Sie vor der Montage die Wasserzufuhr zu Ihren Wohnräumen ab.
• Achten Sie bei der Montage darauf, dass alle Dichtungen korrekt auf den Dichtflächen aufliegen.
• Verwenden Sie die Badarmatur nicht an Niederdruck- und Elektrokleinspeichern.
• Verwenden Sie die Badarmatur nur bei einer Umgebungstemperatur über 0 °C. Unterbrechen Sie bei Frostgefahr die Wasserzufuhr und entleeren Sie die Badarmatur.
• Verwenden Sie die Badarmatur nicht mehr, wenn sie Beschädigungen aufweist oder in ihrer Funktionsweise beeinträchtigt ist.

• Undichtigkeiten und Wasseraustritt können zu erheblichen Sachschäden an Gebäuden und Hausrat führen. Prüfen Sie daher alle Verbindungen sorgfältig auf Dichtigkeit.

• Machen Sie sich vor der Installation mit allen Gegebenheiten vor Ort vertraut, z. B. den vorhandenen Wasseranschlüssen und den Absperrvorrichtungen.

• Lassen Sie die Montage von einer Fachkraft durchführen, wenn Sie unsicher sind.
• Führen Sie Reparaturen nicht selber aus, sondern beauftragen Sie eine Fachkraft.
• Lassen Sie defekte Teile nur durch Originalersatzteile aus- tauschen.

Erstgebrauch

Badarmatur und Lieferumfang prüfen

HINWEIS!

Beschädigungsgefahr!

Wenn Sie die Verpackung unvorsichtig mit einem scharfen Messer oder anderen spitzen Gegenständen öffnen, kann die Badarmatur schnell beschädigt werden.

- Gehen Sie beim Öffnen sehr vorsichtig vor.

1. Nehmen Sie die Badarmatur aus der Verpackung.
2. Prüfen Sie, ob die Badarmatur oder die Einzelteile Schäden aufweisen. Ist dies der Fall, benutzen Sie die Badarmatur nicht. Wenden Sie sich über die auf der Garantiekarte angegebene Serviceadresse an den Hersteller.
3. Prüfen Sie, ob die Lieferung vollständig ist (siehe Abb. A und B).

Grundreinigung

1. Entfernen Sie das Verpackungsmaterial und sämtliche Schutzfolien.
2. Reinigen Sie vor der erstmaligen Benutzung alle Teile der Badarmatur wie im Kapitel „Reinigung“ beschrieben.

Badarmatur montieren

⚠ VORSICHT!

Verletzungsgefahr!

Einige Teile der Badarmatur sind scharfkantig, sodass Sie sich daran schneiden können.

- Benutzen Sie Handschuhe, wenn Sie die Badarmatur und ihre Teile montieren.

HINWEIS!

Beschädigungsgefahr!

Unsachgemäßer Umgang mit der Badarmatur kann zu Beschädigungen der Badarmatur und der Wohnungseinrichtung führen.

• Stellen Sie den Zulauf von Warm- und Kaltwasser ab, bevor Sie mit der Montage beginnen.
• Verdrehen Sie die Anschlussschläuche nicht und setzen Sie diese nicht unter Spannung.

• Schrauben Sie die Anschlussschläuche nur handfest. Verwenden Sie keine Zange oder Schraubenschlüssel, Sie können die Anschlussschläuche damit beschädigen.

• Schrauben Sie die Befestigungsmutter 15 und die große Silikondichtung 13 ab.

• Stecken Sie die kleine Silikondichtung 12 in die Nut des Armaturensockels. Achten Sie darauf, dass die Silikondichtung korrekt und vollständig eingesetzt ist.
• Schrauben Sie die beiden Anschlussschläuche 16 handfest in die dafür vorgesehenen Innengewinde in der Badarmatur (siehe Abb. A).
• Benutzen Sie auf keinen Fall Werkzeuge, um die Anschlussschläuche in der Badarmatur zu verschrauben.
• Stecken Sie die Badarmatur mit den Anschlussschläuchen in die Aufnahmebohrung des Waschtisches.
  Achten Sie darauf, dass die Anschlussschläuche gerade verlaufen und nicht eingeklemmt sind.

• Stecken Sie die große Silikondichtung auf das Gewinde 14.

• Schrauben Sie die Befestigungsmutter auf das Gewinde.
  Achten Sie darauf, dass die Anschlussschläuche gerade verlaufen und nicht eingeklemmt sind.

• Schrauben Sie die Kontermutter 25, die Kunststoffscheibe 24 und die untere Silikondichtung 23 vom Ablauf 21 ab.
• Entfernen Sie die Kunststoff-Schutzkappe 17 und stecken Sie den Ablauf mit der oberen Silikondichtung 22 in den Ablauf des Waschtisches (siehe Abb. C).
• Drehen Sie die Kontermutter, die Kunststoffscheibe und die untere Silikondichtung unter dem Waschtisch fest an.
• Kontrollieren Sie die ordnungsgemäße Funktion der Ablaufgarnitur.
• Schrauben Sie die Anschlussschläuche an die Eckventile an Ihrem Wandanschluss.
• Achten Sie darauf, die beiden Anschlussschläuche korrekt am Kalt- und Warmwas - seranschluss anzubringen.
  Sie haben die Badarmatur erfolgreich montiert.

Bedienung

Badarmatur

Spülen Sie nach längerem Nichtgebrauch der Badarmatur die Leitungen gründlich durch, um abgestandenes Wasser und Rückstände zu entfernen.

1. Öffnen Sie die Hauptwasserleitung.
2. Kippen Sie den Armaturenhebel 3, um die Stärke und die Temperatur des Wasserflusses zu regulieren (siehe Abb. E).

3. Schwenken Sie den Armaturenhebel im oder gegen den Uhrzeigersinn, um die Temperatur des Wasserflusses zu regulieren:

4. Für Warmwasser schwenken Sie den Armaturenhebel im Uhrzeigersinn.

5. Für Kaltwasser schwenken Sie den Armaturenhebel gegen den Uhrzeigersinn.

6. Prüfen Sie alle Anschlüsse auf Dichtigkeit.

Ablaufgarnitur

⚠️ WARNING!

Verbrühungsgefahr!

Heißes, gestautes Wasser im Waschbecken kann zu Verbrühungen führen.

- Lassen Sie das Wasser abkühlen, bevor Sie die Ablaufgarnitur verwenden.

1. Zum Schließen des Wasserablaufs betätigen Sie die Ablaufgarnitur durch Drücken des Stopfens 18.
2. Zum Ablassen des Wassers drücken Sie erneut von oben auf den Stopfen.

Kartusche austauschen

Die Kartusche ist ein Verschleißteil und muss ggf. bei sehr kalkhaltigem oder verschmutztem Wasser nach ca. ein bis zwei Jahren erneuert werden. Eine Ersatzkartusche können Sie direkt beim Kundendienst (siehe Garantiekarte) beziehen oder auch im Einzelhandel erwerben.

1. Hebeln Sie die Kunststoffabdeckung 2 vorsichtig mit einem kleinen Schlitzschraubendreher aus dem Armaturenhebel 3 heraus.
2. Drehen Sie die darunterliegende Innensechskant-Madenschraube 1 mit einem Innensechskantschlüssel gegen den Uhrzeigersinn auf.
3. Drehen Sie die Innensechskant-Madenschraube nicht vollständig heraus. Lösen Sie sie nur so weit, bis sich der Armaturenhebel leicht abnehmen lässt.
4. Nehmen Sie den Armaturenhebel ab.
5. Schrauben Sie den Kartuschenabdeckring 4 mit der Hand gegen den Uhrzeigersinn ab und nehmen Sie die Abdeckplatte 5 ab.
6. Schrauben Sie die Kartuschensicherung 6 mit einer Rohrzange gegen den Uhrzeigersinn ab.
7. Ziehen Sie die Kartusche 7 aus dem Armaturenkörper heraus (siehe Abb. D).
8. Setzen Sie die neue Kartusche vorsichtig in den Armaturenkörper ein. Achten Sie darauf, dass die Dichtung unter der Kartusche korrekt sitzt und die Führungen in den dafür vorgesehenen Öffnungen stecken.
9. Schrauben Sie die Kartuschensicherung mit einer Rohrzange fest und stecken Sie die Abdeckplatte auf die Kartusche.
10. Schrauben Sie den Kartuschenabdeckring mit der Hand fest.
11. Stecken Sie den Armaturenhebel auf die Kartusche.
12. Schrauben Sie den Armaturenhebel mit dem Innensechskantschlüssel fest.
13. Stecken Sie die Kunststoffabdeckung in den Armaturenhebel.

Wenn Sie den Kartuschensicherungsring zu fest anziehen, kann es sein, dass der Armaturenhebel sich nur schwergängig bewegen lässt. Lösen Sie den Kartuschen sicherungsring dann wieder ein wenig.

Trinkbarkeit von Leitungswasser

Informieren Sie sich bei den örtlichen Behörden über die Trinkbarkeit des Wassers in Ihrer Stadt/Gemeinde.

Generell gilt für die Trinkbarkeit von Leitungswasser folgende Empfehlung:

• Verwenden Sie kein abgestandenes Wasser zur Zubereitung von Speisen und Getränken, besonders nicht für die Ernährung von Säuglingen. Andernfalls können gesundheitliche Beschwerden auftreten. Frisches Wasser können Sie daran erkennen, dass es spürbar kühler aus der Leitung kommt als abgestandenes Wasser.
• Lassen Sie Wasser aus Leitungen eine kurze Zeit laufen, wenn die Wasserleitung länger als vier Stunden nicht mehr genutzt wurde.
• Verwenden Sie kein abgestandenes Wasser aus verchromten Leitungen zur Ernährung und zur Körperpflege, wenn Sie gegen Nickel allergisch sind. Solches Wasser kann stark nickelhaltig sein und allergische Reaktionen hervorrufen.
• Nutzen Sie kein Trinkwasser aus bleihaltigen Zuleitungen für die Zubereitung von Säuglingsnahrung und/oder während der Schwangerschaft für die Zubereitung von Lebensmitteln. Blei wird ins Trinkwasser abgegeben und ist für Schwangere, Säuglinge und Kleinkinder besonders gesundheitsschädlich.

Reinigung

HINWEIS!

Beschädigungsgefahr!

Unsachgemäßer Umgang mit der Badarmatur kann zu Beschädigungen an der Badarmatur führen.

• Verwenden Sie zur Reinigung keine kratzenden, harten Gegenstände wie z. B. Metallbürsten, Drahtschwämme oder Ähnliches. Diese können die glänzende Oberfläche der Badarmatur zerkratzen.

• Verwenden Sie keine säurehaltigen, ätzenden oder alkoholhaltigen Putz- oder Scheuermittel zur Reinigung.

• Trocknen Sie die Badarmatur nach jeder Nutzung mit einem Tuch ab, um Kalk-ablagerungen zu vermeiden.

• Reinigen Sie die Badarmatur mit klarem Wasser, milden Reinigungsmitteln und einem weichen Tuch oder Leder.

Technische Daten

Modell: 6813241/C

Länge der Anschlussschläuche: 400 mm

Artikelnummer: 94051

Entsorgung

Verpackung entsorgen

Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoffsammlung.

Badarmatur entsorgen

- Entsorgen Sie die Badarmatur entsprechend den in Ihrem Land gültigen Gesetzen und Bestimmungen.

ALDI SÜD

Importiert durch:

MEISTER WERKZEUGE GMBH

www.meister-werkzeuge.de

MODELL:

6813241/C II/09/2017

5

JAHRE GARANTIE
