BEDIENUNGSANLEITUNG 6060 Sinn

DIE FRANKFURTER WELTZEITUHREN 6060 UND 6096 26-31

THE FRANKFURT WORLD TIME WATCHES 6060 AND 6096

DIE FRANKFURTER FINANZPLATZUHR MIT KALENDERWOCHENANZEIGE 6052 32-37

THE FRANKFURT FINANCIAL DISTRICT WATCH WITH CALENDAR WEEK DISPLAY 6052

DIE FRANKFURTER FINANZPLATZUHR 6068 38-43

THE FRANKFURT FINANCIAL DISTRICT WATCH 6068

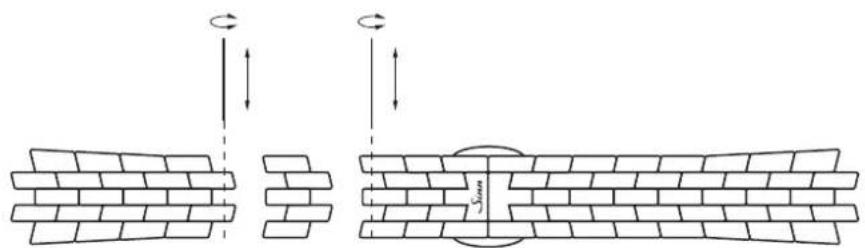

LÄNGENANPASSUNG DES MASSIVARMBANDES 44-45

ADJUSTING THE LENGTH OF THE SOLID BRACELET

HINWEISE 46-47

ADVICE

KUNDENDIENST 48-49

SERVICE

aus vielen Gesprächen wissen wir, dass Käufer unserer Uhren echte Überzeugungstäter sind. Dazu zählen Menschen, die eine hohe Affinität zur Technik besitzen und die davon fasziniert sind, wie wir zum Beispiel Lösungen für Magnetfeldschutz und Kratzfestigkeit entwickelt haben. Auch müssen sich manche von ihnen im Beruf auf ihre Uhr verlassen können, weil ihr Leben davon abhängt, wie beispielsweise Taucher, Piloten oder die Spezialeinheit GSG 9 der deutschen Bundespolizei.

Sie alle schwören auf die Leistungsstärke, Robustheit und Langlebigkeit, auf die Qualität und Präzision unserer Uhren. Regelmäßig lassen wir die Angaben zur Wasserdichtigkeit und Druckfestigkeit überprüfen und zertifizieren, wie zum Beispiel bei unseren Taucheruhren. Dabei besitzt für uns die Funktionalität die höch ste Priorität und bestimmt letztendlich die Gestaltung. Unsere Uhren warten nur mit technologischen Merkmalen auf, die sinnvoll sind. Wir folgen der Überzeugung: Produkte müssen für sich selbst sprechen.

Die wesentliche Frage, die wir uns stellen, lautet: Welche neuen Technologien und Materialien lassen sich für unser Handwerk nutzen und ermöglichen Lösungen, um unsere Uhren noch alltagstauglicher zu machen? Da lohnt sich sehr häufig der Blick über den Tellerrand, um zu schauen, was in anderen Industrie bereichen oder den Naturwissenschaften passiert. Wir reizen die Grenzen des physikalisch Machbaren bei der Entwicklung unserer Uhren immer wieder aus – mit dem Ziel, das Gute noch besser zu machen. Die meisten Entwicklungen liegen noch vor uns!

Seit 1961 hat das Unternehmen Sinn Spezialuhren seinen Sitz in Frankfurt am Main. Für uns war es deshalb eine große Freude, eine Uhr zu entwickeln, die die Internationalität der Banken- und Börsenmetropole herausstellt und unsere Verbundenheit dokumentiert. Inzwischen haben die Frankfurter Finanzplatzuhren auch über die Stadtgrenzen hinaus viele Freunde gefunden und sind zum Botschafter einer weltoffenen Stadt geworden.

Ich freue mich, dass Sie sich für eine Uhr von Sinn Spezialuhren entschieden haben und wünsche Ihnen damit lebenslange Freude.

Im Jahre 1961 rief der Pilot und Blindfluglehrer Helmut Sinn das Unternehmen ins Leben. Von diesem Zeitpunkt an dreht sich bei uns alles um hochwertige mechanische Uhren. Seit 1994 trägt der Diplom-Ingenieur Lothar Schmidt als Inhaber die Verantwortung. Für unser Unternehmen begann damit eine neue Zeitrechnung, denn sein Eintritt bedeutete einen entscheidenden Schritt in Richtung Innovationsfreudigkeit. Das Ergebnis: Die Einführung neuer Technologien und Materialien brachte wegweisende Impulse, unser Unternehmen avancierte mit der Zeit zum Geheimtipp unter Uhrenliebhabern. Heute steht unser Name für technische Innovationen, welche die Fachwelt und unsere Kunden gleichermaßen begeistern.

Technische Innovation

Dazu gehört zum Beispiel, dank HYDRO-Technik, eine unter Wasser verspiegelungsfreie Taucheruhr aus deutschem U-Boot-Stahl. Weitere Beispiele sind ein Chronometerchronograph aus einer edelstahlharten 22-karätigen Goldlegierung sowie ein Chronometer mit einem Magnetfeldschutz von 80.000 A/m. Oder die Uhren mit idealem Uhrwerk-Alterungsschutz durch Schutz gasfüllung und integrierter Trockenkapsel. In diese Aufzählung gehört auch die Entwicklung von Einsatzzeitmessern (EZM) für Spezial einheiten der Polizei und des Zolls oder speziell für Feuerwehreinsatzkräfte. Eine unserer bedeutendsten Entwicklungen ist die DIAPAL-Technologie, bei der wir die Materialien für die wichtigsten Funktionsstellen in der Uhr so auswählen, dass auf eine Schmierung verzichtet werden kann. Erstmals kam diese Technologie im Jahre 2001 zur Anwendung. Zwei Jahre später kommt die TEGIMENT-Technologie zum ersten Mal zum Einsatz. Mit dieser Technologie erreichen wir eine stark erhöhte Kratzfestigkeit durch Oberflächenhärtung.

Permanente Fortschreibung von

Technik und Qualität

Wir haben nur einen Anspruch: Uhren zu entwickeln, die sich im Alltag wie im professionellen Einsatz bestens bewähren. Deshalb prüfen unsere Ingenieure, welche neuen Verfahren, innovativen Materialien und Technologien sich dafür eignen, die Funktionalität unserer Uhren immer wieder zu optimieren. Jede Neu- und Weiterentwicklung muss erst harte Praxis-tests bestehen, um ins Sortiment aufgenommen zu werden. Und keine Uhr verlässt unsere Werkstätten, ohne vorher von den Uhrmachermeistern akribisch geprüft und justiert zu werden.

Die DIAPAL-Technologie kommt bei der 18-karätigen, weißgoldenen Frankfurter Finanzplatzuhr 6000 Jubiläum zum ersten Mal zum Einsatz. Bei dieser Technologie werden spezielle Materialpaarungen ausgewählt, die ohne Schmierung reibungslos zusammenarbeiten und so die dauerhafte Ganggenaulgelt des Uhrwerks gewährleisten.

Wir setzen immer wieder Werkstoffe ein, die für den Uhrenbau völlig neu sind, so auch bei der auf 100 Stück limitierten 1800 S Damaszener. Bei dieser Uhr wurde der traditionseliche Werkstoff Damaszener Stahl In eine für Uhrengehäuse taugliche Form übertragen – ohne den Reitz dieses besonderen Material aufzugeben. Neln, es setzt diesen sogar gekonnt in Szene, denn das Zifferblatt wird zusammen mit dem Gehäuse aus einem Block Damaszener Stahl gefertigt. Das charakteristische Damaszener Muster des Zifferblattes – ein Wechsel aus heilen und dunklen Linien – setzt sich somit auf dem Gehäuse fort.

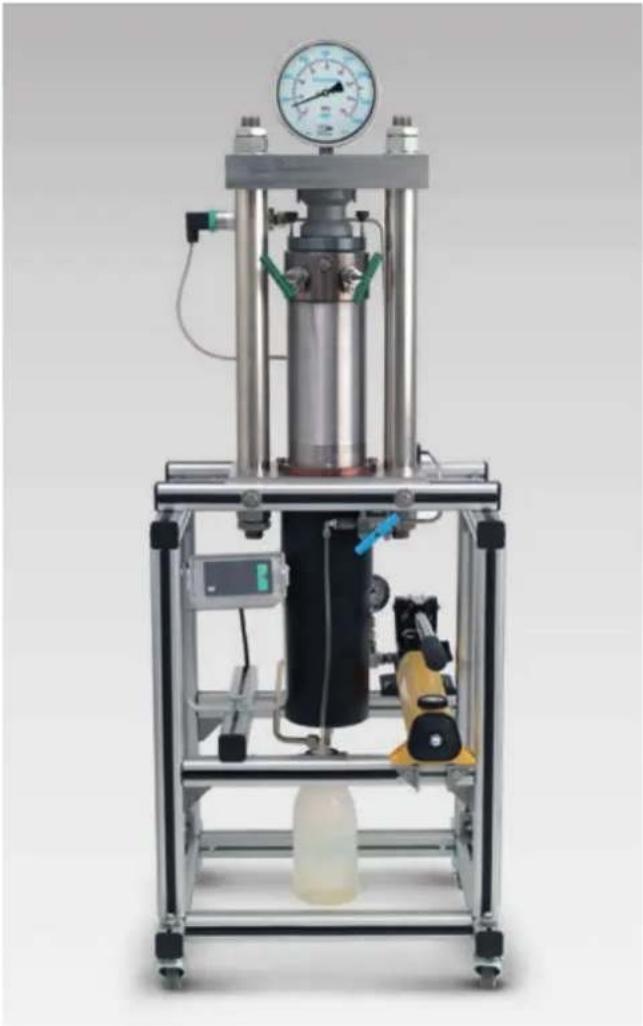

Innovationen im Härtetest

Der weltgrößte Sicherheitsklassifizierer der Schifffahrt DNV GL (vormals Germanischer Lloyd, Hamburg) überprüft seit 2005 unsere Taucheruhren auf Druckfestigkeit und Wasserdichtigkeit. Im Rahmen einer weiteren offiziellen Zertifizierung durch DNV GL werden seit 2006 unsere Taucheruhren auch als Bestandteil der Tauchausrüstung aufgefasst und gemäß den Europäischen Tauchgerätenormen überprüft und zertifiziert. Hierbei handelt es sich um ein Verfahren, das einmalig ist in der Uhrenbranche. Ausgewählte Fliegeruhren lassen wir in einem aufwendigen und komplexen Typ- sowie Einzelprüfungsverfahren durch neutrale Institutionen nach „DIN 8330 Zeitmesstechnik – Fliegeruhren“ prüfen und zertifizieren. Dabei wird sichergestellt, dass eine Fliegeruhr nach DIN 8330 die im Fluggerät vorhandenen Zeitmessinstrumente für den Piloten in vollem Umfang ersetzen kann, dass sie von den physikalischen Belastungen des Flugbetriebs nicht beein-

trächtigt wird, dass sie kein Gefährdungspotenzial für Besatzung und Fluggerät darstellt und dass sie mit den anderen Bord-instrumenten eines Fluggeräts kompatibel ist.

Die Temperaturresistenz technologie gewährleistet, dass eine SINN-Uhr in einem Temperaturbereich von - 45 °C bis +80 °C funktions sicher ist. Bewährt hat sich diese Technologie zum Beispiel bei dem EZM 10 TESTAF im Rahmen der offiziellen Kampagne zur Zulassung des Hochleistungshubschraubers EC 145 T2 von Airbus Helicopters (vormals Euro copter). Dass unsere Uhren unter härtesten klimatischen Bedingungen zuverlässig funktionieren, hat zum Beispiel die 303 KRISTALL eindrucksvoll bewiesen. Der mit der Temperatur resistenztechnologie ausgerüstete Chrono graph bestand seine Feuer probe beim Yukon Quest, dem härtesten Hunde schlittenrennen der Welt. Am Handgelenk des Extremtauchers Mario M. Weidner absolvierte die 203 ARKTIS ihren Härtetest in der Arktis. Sie überstand dabei alle Tauch gänge im eiskalten Wasser des Nordpolarmeeres oberhalb des 81. Breiten grades. Die Bewährungs probe bestand in den extremen Temperaturschwankungen zwischen Wasser und Land. Beide Uhren wurden dabei jeweils über der Wärmeschutz kleidung getragen. Eine Heraus forderung, die die 303 KRISTALL und die 203 ARKTIS mit Bravour meisterten.

Alle technischen Angaben zu unseren Uhren werden durch Prüfungen belegt. Eigens für die Zertlifizierung der Druckfestigelt unserer Taucheruhren durch den weltgrößten Sicherheitsklassifizierer der Schilffahrt DNV GL (vormals Germanischer Lloyd, Hamburg) haben wir diese Messanlage konstruiert.

Die magnetische Signatur einer Fliegeruhr nach DIN 8330 darf die Im Luftfahrzeug zugelassenen Magnetkompasse durch ihre räumliche Nähe nicht signifikant ablenken. Mit Hilfe eines Spezialprüftstandes wird die magnetische Signatur einer Fliegeruhr ermittelt. Zuerst wird die Testuhr entmagnetisiert und danach einem homogenen Magnetfeld definierter Feldstärke ausgesetzt. In einem zweiten Prüfschritt wird mit Hilfe der abgebildeten Apparatur des Prüfstandes die magnetische Signatur der Testuhr ausgewertet.

Hochwertige mechanische Uhrwerke

Vom robusten Gehäuse über den Schliff des Glases bis zur auf wendigen Veredelung der Uhrwerke: Wir stimmen jedes Detail einer Uhr auf ihren speziellen Einsatzzweck ab. Das faszinieren de Herzstück einer jeden SINN-Uhr bildet dabei, neben unseren Technologien, das mechanische Werk. Wir vertrauen deshalb nur ausgewählten renommierten Herstellern.

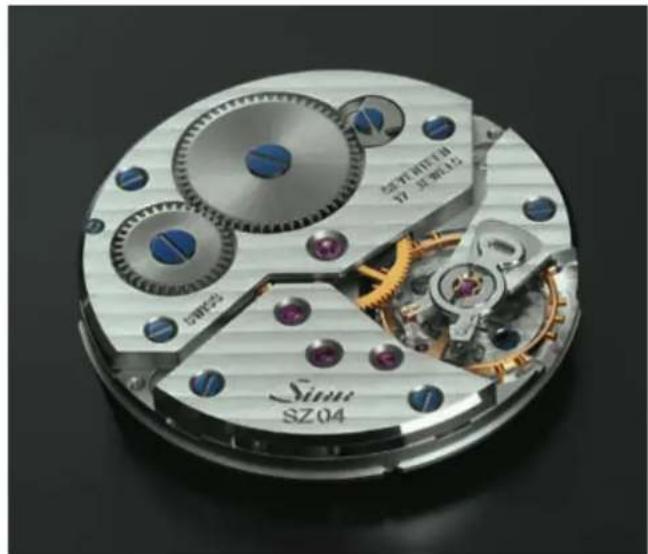

Unter der Bezeichnung „SZ-Uhrwerke“ entstehen bei uns eigene Uhrwerk modifikationen. Das Ergebnis sind hochwertige Kaliber, die sich jeweils durch besondere technische Eigenschaften auszeichnen. So zum Beispiel das SZ04 mit Régulateuranzeige für die Modellreihe 6100 REGULATEUR. Oder das Kaliber SZ02 für den Taucherchronographen U1000. Die 60er-Teilung des Stoppminutenzählers erleichtert im Vergleich zur sonst üblichen 30er-Teilung das schnelle, intuitive Ablesen.

Für die Modellreihen 140 und EZM 10 verwenden wir unsere Chrono graphenentwicklung SZ01. Vorbild war das im EZM 1 verwendete Kaliber Lemania 5100. Ein wesentlicher Unterschied zum Lemania 5100 ist der hier realisierte springende Stoppminuten zeiger. Durch diese Konstruktion ist es nun möglich, Stoppzeiten noch einfacher, schneller und genauer zu erfassen. Die Entwicklung basiert auf dem Kaliber Valjoux 7750. Maßstab für den Umbau war es, die Ablesbarkeit der Chronographen funktion signifikant zu erhöhen.

Das SZ01 Ist eine hauselgene Chronographenentwicklung auf Basis des bewährten Valjoux 7750.
The SZ01 chronograph movement developed in house is based on the tried-and-tested Valjoux 7750.

Die „Goldene Unruh“ gehört zu den renommiertesten Auszeichnungen. Leser von FOCUS, FOCUS Online und dem UHREN-MAGAZIN küren mit ihr die „besten Uhren der Welt“. Die jährlich stattfindende Abstimmung wird deshalb auch der „Oscar der Uhrenbranche“ genannt. Erstmals wurde die „Goldene Unruh“ 1998 verliehen. Bereits bei dieser Wahl erzielte Sinn Spezialuhren mit der 103 Ti Ar einen 1. Platz. Seitdem gelang uns insgesamt 16-mal der Sprung aufs Treppchen, davon 6-mal als Sieger.

Die Erfolgsgeschichte der Frankfurter Finanzplatzuhren begann 1999 mit dem Modell 6000. Es bildete einen echten Meilenstein und bedeutete gleichzeitig eine Premiere: Zum ersten Mal in der Geschichte unseres Unternehmens wurde der Schriftzug „Frankfurt am Main“ auf ein Zifferblatt gedruckt. Die Frankfurter Finanzplatzuhren gehören zu den beliebtesten Uhren aus unserem Hause, die besonders auf Grund ihrer Zeitzonenanzeigen viele Uhrenfreunde auch über die Stadtgrenzen hinaus begeistern.

THE FRANKFURT FINANCIAL DISTRICT WATCHES: ELEGANT AND PRACTICAL FOR EVERYDAY USE

Die weißgoldene Jubiläumsversion unserer Frankfurter Finanzplatzuhr gewann 2006 und die Frankfurter Finanzplatzuhr in Platin 2012 den begehrten Titel „Goldene Unruh“.

Mechanisches Ankerwerk

• SINN-Werkskonstruktion auf Basis SW500
- Automatikaufzug
• Zeigerstellung mit Sekundenstopp
• 26 Lagersteine
• 28.800 Halbschwingungen pro Stunde
• Stoßsicher nach DIN 8308
• Antimagnetisch nach DIN 8309

Funktionen

• Stunde, Minute, kleine Sekunde
- Datumsanzeige
• Drei Zeitzonen auf 12-Stunden-Basis
- Chronograph

SINN-Technologie

• DIAPAL – die schmierstofffreie Ankerhemmung

Gehäuse

• 18 kt Roségold, poliert
- Deckglas aus Saphirkristall, beidseitig entspiegelt
- Sichtboden aus Saphirkristallglas, innen entspiegelt
• Boden verschraubt
- Erfüllt die technischen Anforderungen der DIN 8310 für Wasserdichtigkeit
- Druckfest bis 10 bar
- Unterdrucksicher
• Bandanstoßbreite 20 mm
• Gehäusedurchmesser 38,5 mm

Zifferblatt und Zeiger

• Galvanisch geschwärztes Zifferblatt mit Sonnenschliff
- Aufgesetzte Appliken mit Leuchtfarbe belegt
- Stunden- und Minutenzeiger mit Leuchtfarbe belegt

THE FRANKFURT FINANCIAL DISTRICT WATCH 6000 ROSE GOLD

TECHNICAL DETAILS

Mechanical movement

Mechanisches Ankerwerk

• SINN-Werkskonstruktion auf Basis SW500
- Automatikaufzug
• Zeigerstellung mit Sekundenstopp
• 26 Rubinlagersteine
• 28.800 Halbschwingungen pro Stunde
• Stoßsicher nach DIN 8308
• Antimagnetisch nach DIN 8309

Funktionen

• Stunde, Minute, kleine Sekunde
- Datumsanzeige
• Drei Zeitzonen auf 12-Stunden-Basis
- Chronograph

Gehäuse

• Edelstahl, poliert
• Deckglas aus Saphirkristall, beidseitig entspiegelt
• Sichtboden aus Saphirkristallglas, innen entspiegelt
• Boden verschraubt
• Erfüllt die technischen Anforderungen der DIN 8310 für Wasserdichtigkeit
• Druckfest bis 10 bar
• Unterdrucksicher
• Bandanstoßbreite
  6000: 20 mm
  6099: 22 mm
  • Gehäusedurchmesser
  6000: 38,5 mm
  6099: 41,5 mm

Zifferblatt und Zeiger

• Galvanisch geschwärztes Zifferblatt mit Sonnenschliff
- Aufgesetzte Appliken mit Leuchtfarbe belegt
- Stunden- und Minutenzeiger mit Leuchtfarbe belegt

THE FRANKFURT FINANCIAL DISTRICT WATCHES 6000 AND 6099

TECHNICAL DETAILS

Mechanical movement

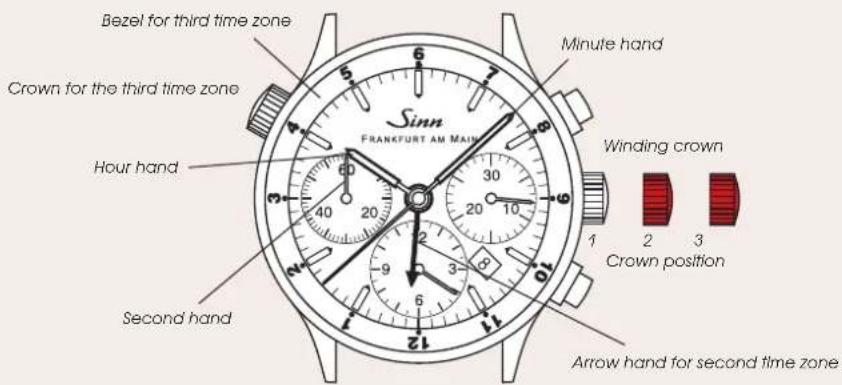

Drehring für das Anzeigen der dritten Zeltzone Krone für das Einstellen der dritten Zeit zone Stundenzelger Sinn FRANKFURT AM MAIN Minutenzelger Aufzugskrone 1 2 3 Kronenposition 6 7 8 9 10 11 12 Sekundenzeiger Pfeilzeiger für die zweite Zeltzone

Aufziehen der Uhr (Aufzugskrone, Position 1)

Sie ziehen das Werk auf, indem Sie die Aufzugskrone im Uhrzeigersinn drehen. Im Normalfall reichen circa 40 Kronenumdrehungen. Bei täglichem Tragen sorgt die Automatik der Uhr unter normalen Bedingungen für den weiteren Aufzug. Die Gangreserve ermöglicht es Ihnen, die Uhr über Nacht abzulegen, ohne sie erneut aufziehen zu müssen.

Einstellen der Zeit (Aufzugskrone, Position 3)

In der Kronenposition 3 wird das Uhrwerk angehalten. Dies hilft Ihnen, die Uhr sekundengenau einzustellen. Um sicherzustellen, dass das Datum nicht mittags, sondern um Mitternacht schaltet, drehen Sie die Zeiger vorwärts, bis das Datum einmal schaltet. Anschließend stellen Sie die Zeit ein. Wir empfehlen Ihnen, den Zeiger über den gewünschten Minutenstrich hinauszudrehen und auf dem Rückweg einzustellen. Das Uhrwerk wird wieder in Gang gesetzt, sobald Sie die Kronenposition 3 verlassen.

Schnellkorrektur des Datums (Aufzugskrone, Position 2)

Diese Korrektur bitte nicht zwischen 21 und 3 Uhr vornehmen!

Ziehen Sie die Aufzugskrone in die Position 2 und drehen Sie sie im Uhrzeigersinn, bis im Datumsfenster das aktuelle Datum erscheint. Bitte nutzen Sie die Datumseinstellung nicht zwischen 21 und 3 Uhr. In dieser Zeit befinden sich die Zahnräder zur Datumsschaltung im Eingriff. Als Folge kann das Werk beschädigt werden.

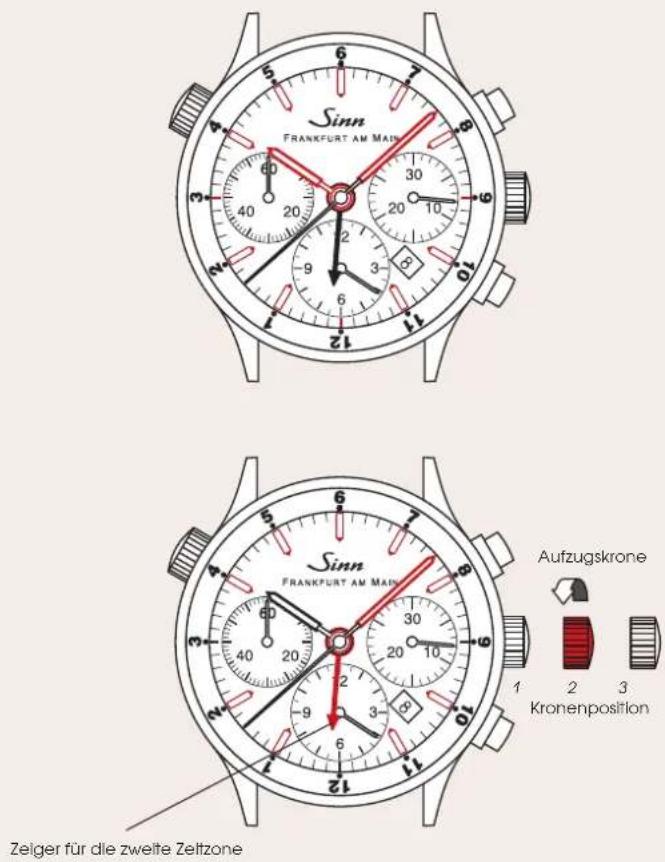

Einstellen der zweiten Zeitzone (Aufzugskrone, Position 2)

Ziehen Sie dazu die Aufzugskrone in die Position 2 und drehen Sie sie entgegen dem Uhrzeigersinn bis zur korrekten Zeitangabe. Der Pfeilzeiger rastet dabei in stündlichem Abstand. Sie können diese Einstellung zwischen 21 und 3 Uhr vornehmen, aber achten Sie unbedingt darauf, die zweite Zeitzone in dieser Zeit auch tatsächlich durch Drehen entgegen dem Uhrzeigersinn zu stellen! Andernfalls kann als Folge das Werk beschädigt werden!

INSTRUCTIONS FOR USE

Die örtliche Zeit lesen Sie mittels Stunden- und Minutenzeiger ab, in unserem Beispiel 10.08 Uhr.

Die zweite Zeitzone

Zum Einstellen der zweiten Zeitzone verwenden Sie die Aufzugskrone in der Position 2. Mit ihrer Hilfe stellen Sie den Pfeilzeiger ein. Er rastet im stündlichen Abstand zum Stundenzeiger. Im Beispiel ist die Zeitzone für Tokio abgebildet. Der Zeitunterschied zur mitteleuropäischen Zeit beträgt plus acht Stunden. Der Pfeilzeiger wird also um acht Stunden vorgestellt. Die Zeit in Tokio lesen Sie mittels Pfeilzeiger und Minutenzeiger ab, in unserem Beispiel ist es 18.08 Uhr.

Sie können diese Einstellung zwischen 21 und 3 Uhr vornehmen, aber achten Sie unbedingt darauf, die zweite Zeitzone in dieser Zeit auch tatsächlich durch Drehen entgegen dem Uhrzeigersinn zu stellen! Andernfalls kann als Folge das Werk beschädigt werden!

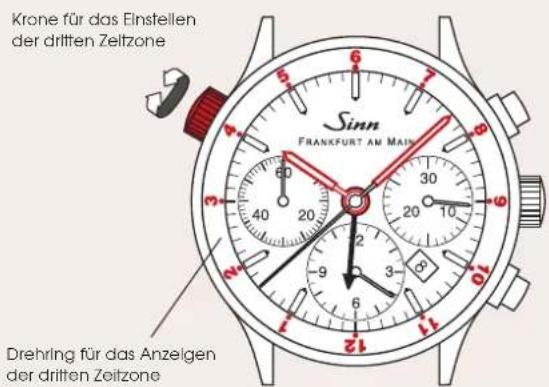

Die dritte Zeitzone

Der mittels der Krone an der Position 10 Uhr einstellbare Drehring dient der Anzeige dieser Zeitzone. Der Drehring rastet in Stundenabständen. Für beispielsweise New York mit einer Zeitverschiebung von minus sechs Stunden zur mittel-europäischen Zeit stellen Sie den Drehring um sechs Stunden gegenüber dem Zifferblatt zurück. Die Zeit dieser Zeit zone können Sie nun mittels Stunden- und Minutenzeiger ablesen, in unserem Beispiel 4.08 Uhr.

Sinn FRANKFURT AM MAIN Aufzugskrone Kronenposition Zeiger für die zweite Zeitzone

Krone für das Einstellen der dritten Zeitzone Sinn FRANKFURT AM MAIN Drehring für das Anzelgen der dritten Zeitzone

THE TIME ZONES

The first time zone

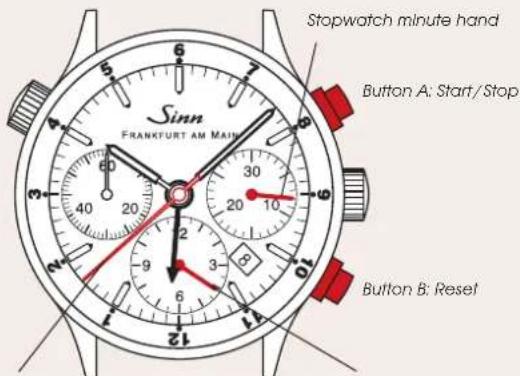

Stoppminutenzeiger
Drücker A: Start/Stopp
Drücker B: Rücksteller
Stoppsekundenzeiger Stoppstundenzeiger

Die Frankfurter Finanzplatzuhr verfügt über einen Chronographen (Stoppuhr). Sie können mit ihm Zeitabschnitte bis zu 11 Stunden, 59 Minuten und 59 Sekunden messen bzw. festhalten. Der zentrale Stoppsekundenzeiger und die kleinen Stoppzeiger für die Stunden und Minuten dienen der Zeitmessung mit dem Chronographen. Der Chronograph wird mit den beiden Drückern „A“ und „B“ bedient. Drücker „A“

startet die Kurzzeitmessung beim ersten Drücken. Beim zweiten Drücken wird die Messung gestoppt. Bei erneutem Betätigen des Drückers „A“ wird die Kurzzeitmessung fortgesetzt. Somit lassen sich Zeiten addieren. Drücker „B“ stellt die Stoppzeiger wieder auf Null. Ein Beispiel für das Ablesen der gestoppten Zeit können Sie der Abbildung entnehmen: 4 Stunden, 8 Minuten, 38 Sekunden.

CHRONOGRAPH

DIE FRANKFURTER WELTZEITUHREN 6060 UND 6096

TECHNISCHE MERKMALE

Mechanisches Ankerwerk

• Kaliber ETA 2893-2
• Automatikaufzug
  • 21 Rubinlagersteine
  • 28.800 Halbschwingungen pro Stunde
  • Zeigerstellung mit Sekundenstopp
  • Stoßsicher nach DIN 8308
  • Antimagnetisch nach DIN 8309

Funktionen

• Stunde, Minute, Sekunde
- Datumsanzeige
- Pfeilzeiger für die zweite Zeitzone auf 24-Stunden-Basis
• Dritte Zeitzone auf 12-Stunden-Basis auf dem Innendrehring

Gehäuse

• Edelstahl, poliert
• Deckglas aus Saphirkristall, beidseitig entspiegelt
• Sichtboden aus Saphirkristallglas, innen entspiegelt
• Boden verschraubt
• Erfüllt die technischen Anforderungen der DIN 8310 für Wasserdichtigkeit
• Druckfest bis 10 bar
• Unterdrucksicher
  • Bandanstoßbreite 6060: 20 mm 6096: 22 mm
  • Gehäusedurchmesser 6060: 38,5 mm 6096: 41,5 mm

Zifferblatt und Zeiger

• Galvanisch geschwärztes Zifferblatt mit Sonnenschliff
- Aufgesetzte Appliken mit Leuchtfarbe belegt
- Stunden- und Minutenzeiger mit Leuchtfarbe belegt

THE FRANKFURT WORLD TIME WATCHES 6060 AND 6096

TECHNICAL DETAILS

Mechanical movement

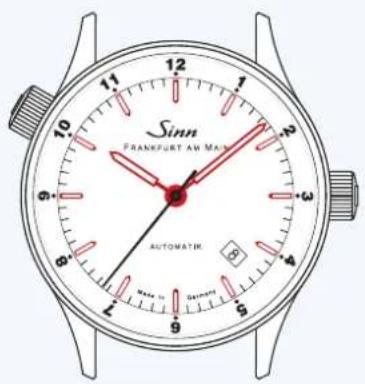

Aufziehen der Uhr (Aufzugskrone, Position 1)

Sie ziehen das Werk auf, indem Sie die Aufzugskrone im Uhrzeigersinn drehen. Im Normalfall reichen circa 40 Kronenum-drehungen. Bei täglichem Tragen sorgt die Automatik der Uhr unter normalen Bedingungen für den weiteren Aufzug. Die Gangreserve ermöglicht es Ihnen, die Uhr über Nacht abzulegen, ohne sie erneut aufziehen zu müssen.

Einstellen der Zeit (Aufzugskrone, Position 3)

In der Kronenposition 3 wird das Uhrwerk angehalten. Dies hilft Ihnen, die Uhr sekundengenau einzustellen. Um sicherzustellen, dass das Datum nicht mittags, sondern um Mitternacht schal-

tet, drehen Sie die Zeiger vorwärts, bis das Datum einmal schaltet. Anschließend stellen Sie die Zeit ein. Wir empfehlen Ihnen, den Zeiger über den gewünschten Minutenstrich hinauszudrehen und auf dem Rückweg einzustellen. Das Uhrwerk wird wieder in Gang gesetzt, sobald Sie die Kronenposition 3 verlassen.

Schnellkorrektur des Datums (Aufzugskrone, Position 2)

Ziehen Sie die Aufzugskrone in die Position 2 und drehen Sie sie entgegen dem Uhrzeigersinn, bis im Datumsfenster das aktuelle Datum erscheint.

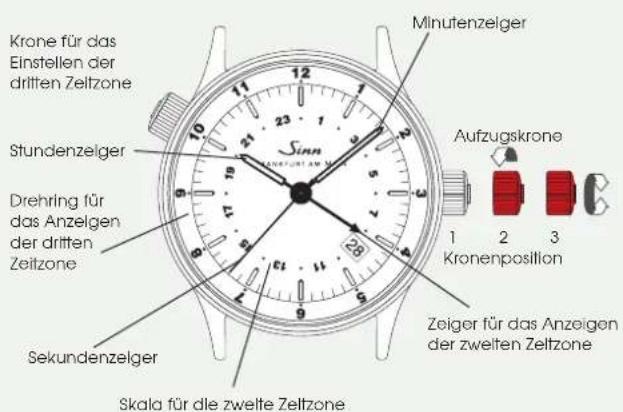

Abb.: 6060

Krone für das Einstellen der dritten Zeitzone Stundenzeiger Drehring für das Anzeigen der dritten Zeitzone Sekundenzelger Skala für die zweite Zeitzone Minutenzeiger Aufzugskrone 1 2 3 Kronenposition Zeiger für das Anzeigen der zweiten Zeitzone

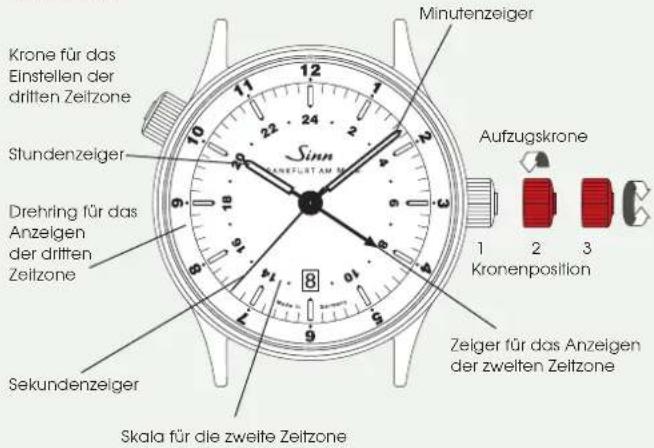

Abb.: 6096

Krone für das Einstellen der driften Zeitzone Slundenzeiger Drehring für das Anzelgen der driften Zeitzone Sekundenzeiger Skala für die zweite Zeitzone Minutenzeiger Aufzugskrone 1 2 3 Kronenposition Zeiger für das Anzelgen der zweiten Zeitzone

INSTRUCTIONS FOR USE

Die örtliche Zeit lesen Sie mittels Stunden- und Minutenzeiger ab.

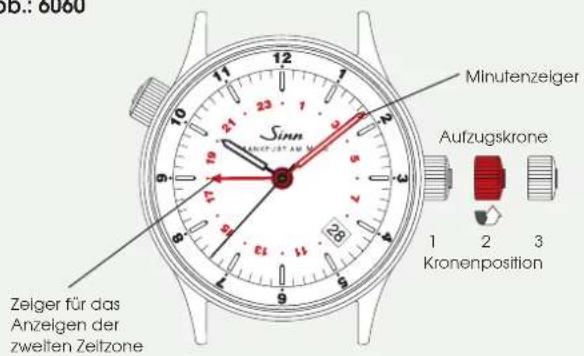

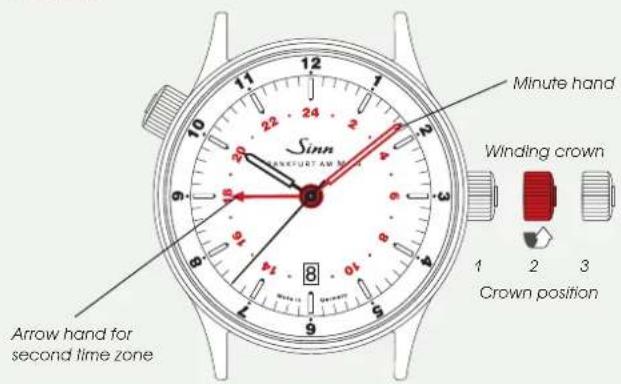

Die zweite Zeitzone

Ziehen Sie die Aufzugskrone in die Position 2 und drehen Sie diese im Uhrzeigersinn bis der Pfeilzeiger die gewünschte Zeit anzeigt. Er rastet im stündlichen Abstand zum Stundenzeiger. Im Beispiel ist die Zeitzone für Tokio abge bildet. Der Zeitunterschied zur mitteleuropäischen Zeit beträgt plus acht Stunden. Der Pfeilzeiger wird also um acht Stunden vorgestellt. Die Zeit in Tokio lesen Sie mittels Pfeilzeiger und Minutenzeiger ab, in unserem Beispiel ist es 18.07 Uhr.

Abb.: 6060

10.: 6060 Sinn MINutenzeiger Aufzugskrone 1 2 3 Kronenposition Zeiger für das Anzelgen der zweiten Zeitzone

THE TIME ZONES

The first time zone

Sinn MINUTENZEIGER Aufzugskrone 1 2 3 Kronenposition Zeiger für das Anzeigen der zweiten Zeitzone

Fig.: 6096

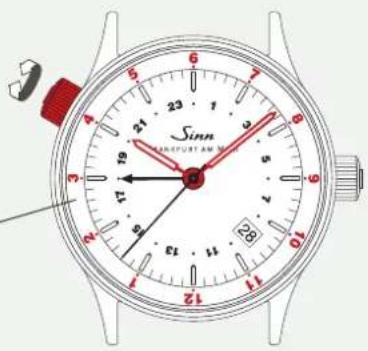

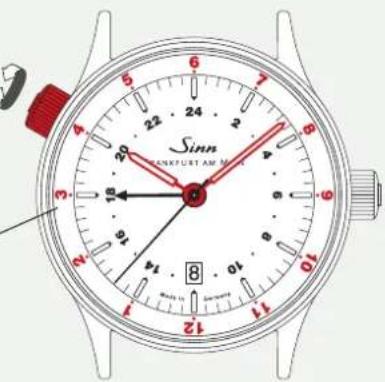

Der mittels der Krone an der Position 10 Uhr einstellbare Drehring dient der Anzeige der dritten Zeitzone. Der Drehring rastet in Stundenabständen. Für beispielsweise New York mit einer Zeitverschiebung von minus sechs Stunden zur mittel-europäischen Zeit stellen Sie den Drehring um sechs Stunden gegenüber dem Zifferblatt zurück. Die Zeit der dritten Zeitzone können Sie nun mittels Stunden- und Minutenzeiger ablesen, in unserem Beispiel 4.07 Uhr.

The third time zone

Krone für das Einstellen der driften Zeltzone

Drehring für das Anzeigen der dritten Zeltzone

Sinn JERKSPUTAN M 19 21 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

Abb.: 6096
Krone für das Einstellen der dritten Zeitzone

Sinn KANSFURT AM M 12 11 10 9 8 7 6 5 4 3 2 18 16 14 12 9 SINN KANSFURT AM M

Mechanisches Ankerwerk

• SINN-Uhrwerk SZ03
- Automatikaufzug
• 26 Rubinlagersteine
• 28.800 Halbschwingungen pro Stunde
- Zeigerstellung mit Sekundenstopp
• Stoßsicher nach DIN 8308
• Antimagnetisch nach DIN 8309

Funktionen

• Stunde, Minute, kleine Sekunde
- Chronograph
- Zeigerdatum
- Wochentagsanzeige
- Monatsanzeige
- Kalenderwochenanzeige

Gehäuse

• Edelstahl, poliert
• Deckglas aus Saphirkristall, beidseitig entspiegelt
• Sichtboden aus Saphirkristallglas, innen entspiegelt
• Boden verschraubt
• Erfüllt die technischen Anforderungen der DIN 8310 für Wasserdichtigkeit
• Druckfest bis 10 bar
• Unterdrucksicher
  • Bandanstoßbreite 22 mm
  • Gehäusedurchmesser 41,5 mm

Zifferblatt und Zeiger

• Galvanisch geschwärztes Zifferblatt mit Sonnenschliff
- Aufgesetzte Appliken mit Leuchtfarbe belegt
- Stunden- und Minutenzeiger mit Leuchtfarbe belegt

THE FRANKFURT FINANCIAL DISTRICT WATCH WITH CALENDAR WEEK DISPLAY 6052

TECHNICAL DETAILS

Mechanical movement

Aufziehen der Uhr (Aufzugskrone, Position 1)

Sie ziehen das Werk auf, indem Sie die Krone im Uhrzelgersinn drehen. Im Normalfall reichen circa 40 Kronenumdrehungen. Bei täglichem Tragen sorgt die Automatik der Uhr unter normalen Bedingungen für den weiteren Aufzug. Eine Gangreserve ermöglicht es Ihnen, die Uhr über Nacht abzulegen, ohne sie erneut aufziehen zu müssen.

Einstellen der Zeit (Aufzugskrone, Position 3)

In der Kronenposition 3 wird das Uhrwerk angehalten. Dies hilft Ihnen, die Uhr sekundengenau einzustellen. Um sicherzustellen, dass das Datum nicht mittags, sondern um Mitternacht schaltet, drehen Sie die Zeiger vorwärts, bis das Datum einmal schaltet. Anschließend stellen Sie die Zeit ein. Wir empfehlen Ihnen, den Zeiger über den gewünschten Minutenstrich hinauszudrehen und auf dem Rückweg einzustellen. Das Uhrwerk wird wieder in Gang gesetzt, sobald Sie die Kronenposition 3 verlassen.

Schnellkorrektur des Wochentags (Drücker bei 10 Uhr) Diese Korrektur bitte nicht zwischen 21 und 3 Uhr vornehmen!

Betätigen Sie den Drücker so oft, bis im Wochentagsfenster die korrekte Anzeige erscheint. Schalten Sie von Sonntag auf Montag, schaltet auch die Kalenderwoche um eine Woche weiter.

Bitte nutzen Sie die Schnellkorrektur nicht zwischen 21 und 3

Uhr. In dieser Zeit befinden sich die Zahnräder zur Wochen - tagsschaltung im Eingriff. Als Folge kann das Werk beschädigt werden.

INSTRUCTIONS FOR USE

Drücker zum Einstellen des Wochentags Anzeige Wochentag Day of the Wochentags display Minutenzeiger Minute hand Push-piece for weekday adjustment 1 2 3 Kronenposition Aufzugskrone Winding crown Sinn FRANCFURT AM MAIN Stundenzeiger Hourhand Sekundenzeiger Second hand Kalenderwochenzeiger Calendar week hand Anzeige Datum Date display Month display Sinn FRANCFURT AM MAIN 1 2 3 Crown position

BEDIENUNGSANLEITUNG

Korrektur des Monats (Aufzugskrone, Position 2)

Diese Korrektur bitte nicht zwischen 21 und 3 Uhr vornehmen!

Ziehen Sie dazu die Krone in die Position 2 und drehen Sie sie entgegen dem Uhrzeigersinn. Der Monat schaltet, wenn der Datumszeiger vom 31, zum 1. schaltet.

Schnellkorrektur des Datums (Aufzugskrone, Position 2)

Diese Korrektur bitte nicht zwischen 21 und 3 Uhr vornehmen!

Ziehen Sie dazu die Krone in die Position 2 und drehen Sie sie entgegen dem Uhrzeigersinn bis der Datumszeiger das aktuelle Datum anzeigt.

Schnellkorrektur der Kalenderwoche (Aufzugskrone, Position 2) Diese Korrektur bitte nicht zwischen 21 und 3 Uhr vornehmen!

Ziehen Sie die Krone in die Position 2 und drehen Sie sie im Uhrzelgersinn bis zur korrekten Anzeige.

Bitte nutzen Sie die Schnellkorrekturen nicht zwischen 21 und

3 Uhr. In dieser Zeit befinden sich die Zahnräder im Eingriff. Als Folge kann das Werk beschädigt werden.

INSTRUCTIONS FOR USE

Drücker zum Einstellen des Wochentags Anzeige Wochentag Day of the Wacheng-Month display Minutenzeiger Minute hand Push-piece for weekday adjustment Stundenzeiger Hour-hand 1 2 3 Kronenposition Aufzugskrone Winding crown Sinn FRANZERTAM MAIN Sinn FRANZERTAM MAIN 1 2 3 Crown position Sekundenzeiger Second händ Kalenderwochenzeiger Calendar week hand Anzeige Datum Date display

6052

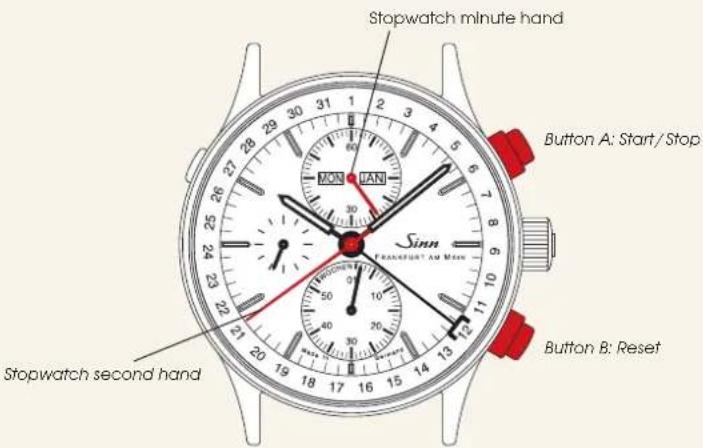

CHRONOGRAPH

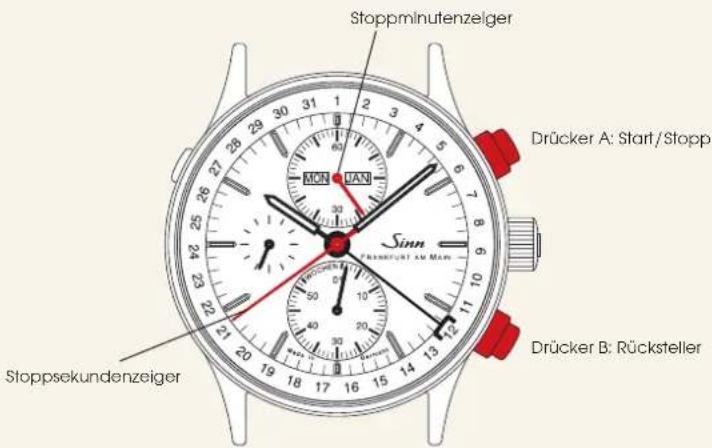

Stoppminutenzeiger Drücker A: Start/Stopp Sinn FRANKFERT AM MAN Drücker B: Rücksteller Stoppsekundenzeiger

Die Frankfurter Finanzplatzuhr mit Kalenderwochenanzeige verfügt über einen Chronographen (Stoppuhr). Sie können mit ihm Zeitabschnitte bis zu 59 Minuten und 59 Sekunden messen bzw. festhalten. Der zentrale Stoppsekundenzeiger und der kleine Stoppminutenzeiger dienen der Zeitmessung mit dem Chronographen. Der Chrono graph wird mit den beiden Drückern „A“ und „B“ bedient. Drücker „A“ startet die

Kurzzeitmessung beim ersten Drücken. Beim zweiten Drücken wird die Messung gestoppt. Bei erneutem Betätigen des Drückers „A“ wird die Kurzzeitmessung fortgesetzt. Somit lassen sich Zeiten addieren. Drücker „B“ stellt die Stoppzeiger wieder auf Null. Ein Beispiel für das Ablesen der gestoppten Zeit können Sie der Abbildung entnehmen: 24 Minuten und 39 Sekunden.

6052

CHRONOGRAPH

Mechanisches Ankerwerk

• SW 300-1
• Automatikaufzug
  • 25 Rubinlagersteine
  • 28.800 Halbschwingungen pro Stunde
  • Zeigerstellung mit Sekundenstopp
  • Stoßsicherung nach DIN 8308
  • Antimagnetisch nach DIN 8309

Funktionen

• Stunde, Minute, Sekunde
- Datumsanzeige
- Zweite Zeitzone auf 12-Stunden-Basis auf dem Innendrehring

Gehäuse

• Edelstahl, poliert
• Deckglas aus Saphirkristall, beidseitig entspiegelt
• Sichtboden aus Saphirkristallglas, innen entspiegelt
  • Boden verschraubt
• Erfüllt die technischen Anforderungen der DIN 8310 für Wasserdichtigkeit
• Druckfest bis 10 bar
• Unterdrucksicher
  • Bandanstoßbreite 20 mm
  • Gehäusedurchmesser 38,5 mm

Zifferblatt und Zeiger

• Galvanisch geschwärztes Zifferblatt mit Sonnenschliff
- Aufgesetzte Appliken mit Leuchtfarbe belegt
- Stunden- und Minutenzeiger mit Leuchtfarbe belegt

THE FRANKFURT FINANCIAL DISTRICT WATCH 6068

TECHNICAL DETAILS

Mechanical movement

Aufziehen der Uhr (Aufzugskrone, Position 1)

Sie ziehen das Werk auf, indem Sie die Aufzugskrone im Uhrzeigersinn drehen. Im Normalfall reichen circa 40 Kronenum-drehungen. Bei täglichem Tragen sorgt die Automatik der Uhr unter normalen Bedingungen für den weiteren Aufzug. Die Gangreserve ermöglicht es Ihnen, die Uhr über Nacht abzulegen, ohne sie erneut aufziehen zu müssen.

Einstellen der Zeit (Aufzugskrone, Position 3)

In der Kronenposition 3 wird das Uhrwerk angehalten. Dies hilft Ihnen, die Uhr sekundengenau einzustellen. Um sicherzustellen, dass das Datum nicht mittags, sondern um Mitternacht schaltet, drehen Sie die Zeiger vorwärts, bis das Datum einmal schaltet. Anschließend stellen Sie die Zeit ein. Wir empfehlen Ihnen, den Zeiger über den gewünschten Minutenstrich hinauszudrehen und auf dem Rückweg einzustellen. Das Uhrwerk wird wieder in Gang gesetzt, sobald Sie die Kronen position 3 verlassen.

Schnellkorrektur des Datums (Aufzugskrone, Position 2)

Ziehen Sie die Aufzugskrone in die Position 2 und drehen Sie sie entgegen dem Uhrzeigersinn, bis im Datumsfenster das aktuelle Datum erscheint.

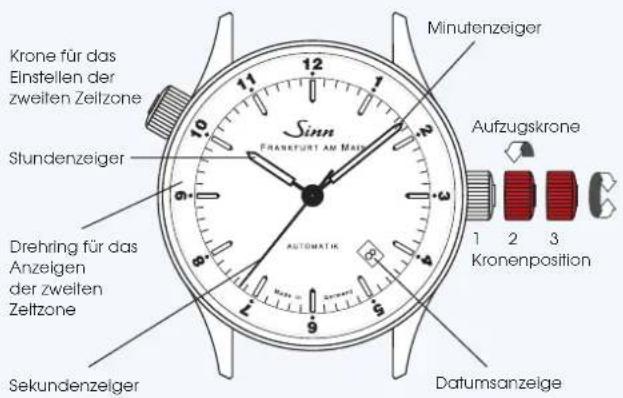

Krone für das Einstellen der zweiten Zeitzone Stundenzeiger Drehring für das Anzeigen der zweiten Zeltzone Sekundenzelger MINutenzeiger Frankfurt AM Master AUTOMATHK Max. 100 Minutenzeiger Aufzugskrone Kronenposition Datumsanzeige

INSTRUCTIONS FOR USE

Die örtliche Zeit lesen Sie mittels Stunden- und Minutenzeiger ab, in unserem Beispiel 10.08 Uhr.

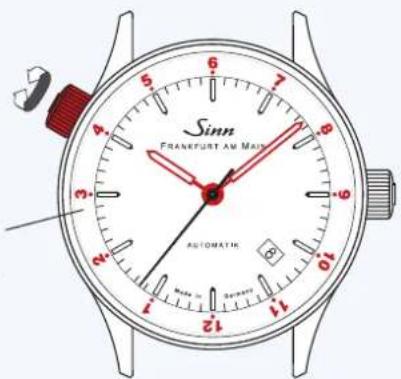

Der mittels der Krone an der Position zwei Uhr einstellbare Drehring mit der Stundenteilung dient der Anzeige der zweiten Zeitzone. Er rastet in Stundenabständen. Für beispielsweise New York mit einer Zeitverschiebung von minus sechs Stunden zur mitteleuropäischen Zeit stellen Sie den Drehring um sechs Stunden gegenüber dem Zifferblatt zurück. Die Zeit der zweiten Zeitzone können Sie nun mittels Stunden- und Minutenzeiger ablesen, in unserem Beispiel 4.08 Uhr.

Krone für das Einstellen der zwelten Zeltone

Drehrling für das Anzelgen der zweiten Zeitzone

Sinn FRANKFURT AM MAIN AUTOMATIK

6068

THE TIME ZONES

The first time zone

LÄNGENANPASSUNG DES MASSIVARMBANDES

Wenn Sie mit der Längenanpassung Ihres Armbandes nicht vertraut sind, wenden Sie sich bitte direkt an Ihren SINN-Fachhändler oder an unsere Uhrmacher im Kundendienst in Frankfurt am Main. Unsere Mitarbeiter im Kundendienst beraten Sie auch gern telefonisch.

Stellen Sie bei einer Armbandlängenänderung zunächst das Seitenverhältnis der Bandglieder fest. Für den größtmöglichen Tragekomfort sollten beide Seiten des Armbandes gleich viele Glieder enthalten. Ist dies nicht möglich, sollte das obere Bandstück (12-Uhr-Seite) länger sein.

Zur Längenänderung müssen Sie das Massivarmband nicht von der Uhr oder von der Schließe trennen.

1. Lösen Sie die Schrauben an der Seite des zu entfernenden Bandgliedes bzw. an der Stelle, an der Sie ein Bandglied einsetzen möchten.
2. Entnehmen Sie das freiwerdende Bandglied bzw. setzen Sie ein neues ein.
3. Geben Sie vor dem Verschrauben einen kleinen Tropfen (nicht mehr!) des Schraubensicherungsmittels (AN 302-42, mittelfest) auf das Gewinde der Bandschraube.

Ihre Uhr erfüllt im Originalzustand die technischen Anforderungen nach DIN 8310 für Wasserdichtigkeit. Die statische Druckbelastung Ihrer Uhr ist in Bar angeben. Bei jeder unserer Uhren wird die Wasserdichtigkeit einzeln geprüft. Im alltäglichen Gebrauch ist jedoch zu beachten, dass Dichtungen durch zahlreiche Einflüsse beim Tragen einer Armbanduhr mit der Zeit verschleiben bzw. altern. Wir empfehlen Ihnen, die Wasserdichtigkeit mindestens in jährlichen Abständen überprüfen zu lassen. Damit die Wasserdichtigkeit möglichst lange erhalten bleibt, spülen Sie Ihre Uhr mit Leitungswasser ab, wenn sie mit Meerwasser, Chemikalien oder Ähnlichem in Berührung gekommen sein sollte. Auch Belastungen wie Stöße und Vibrationen können nicht nur die Wasserdichtigkeit herabsetzen, sondern erhöhen auch den Verschleiß des Uhrwerkes. Schützen Sie deshalb Ihre Uhr vor unnötigen Belastungen.

Ganggenauigkeit

Die Messergebnisse zum Uhrengang sind immer Momentaufnahmen, die unter Laborbedingungen zustande kommen. Aus diesem Grund achten wir bei einer individuellen Regulation Ihrer Uhr auf die persönlichen Trageeigenschaften. Eine sichere Aussage zur Ganggenauigkeit Ihrer Uhr kann daher erst nach circa achtwöchigem Betrieb gemacht werden. Bei Beanstandungen stellen Sie bitte den täglichen Gang über einen längeren Zeitraum fest, zum Beispiel eine Woche.

Haben Sie Fragen zu Ihrer SINN-Uhr?

Unsere Mitarbeiter beraten Sie gern.

Telefon: 069 / 97 84 14 - 400

Telefax: 069 / 97 84 14 - 401

E-Mail: [e-mail]

Water resistance

Ihre SINN-Uhr benötigt eine Revision, eine Reparatur, eine Umrüstung oder eine Aufarbeitung?

Mithilfe unseres Auftragsformulars können Sie uns schnell und unkompliziert alle wichtigen Daten mitteilen. Detaillierte Informationen zu unserem Auftragsformular und über die weitere Abwicklung erhalten Sie im Menü „Kundendienst“ auf www.sinn.de. Bitte beachten Sie auch unsere Allgemeinen Geschäftsbedingungen (AGB) unter dem Punkt „Service und Repara turen“. Sie finden die AGB auf unserer Internetseite unter www.sinn.de. Gern schicken wir Ihnen die AGB auch zu.

Sie haben die Möglichkeit, Ihre SINN-Uhr bei einem unserer zahlreichen autorisierten Händler in Deutschland abzugeben. Gerne können Sie auch persönlich im Kundendienst unseres Hauses in Frankfurt am Main vorbeikommen oder uns Ihre SINN-Uhr zusenden.

Wir empfehlen Ihnen Rück sendungen an uns ausschließlich als versich ertes und nachverfolgbares Paket durchzuführen. Auf Wunsch besteht innerhalb Deutschlands die Möglichkeit einer transportversicherten Rück holung. Unfreie Zusendungen können wir leider nicht annehmen!

Detaillierte Informationen erhalten Sie im Menü „Kundendienst“ auf www.sinn.de oder telefonisch unter 069 / 97 84 14 - 400.

© Sinn Spezialuhren GmbH

1. Auflage/Oktober 2017

Technische Änderungen vorbehalten.

Ausführliche Informationen zu Sinn Spezialuhren, zu unseren Uhren und Techno loglen finden Sie auch unter www.sinn.de. You can also find comprehensive information about Sinn Spezialuhren, our watches and technologies at www.sinn.de/en.
