BEDIENUNGSANLEITUNG 243 Sinn

BEDIENUNGSANLEITUNG 24 - 25

LÄNGENANPASSUNG DES ARMBANDES 26 - 27

HINWEISE 28 - 29

KUNDENDIENST 30 - 31

SEHR VEREHRTER KUNDE,

aus vielen Gesprächen wissen wir, dass Käufer unserer Uhren echte Überzeugungstäter sind. Dazu zählen Menschen, die eine hohe Affinität zur Technik besitzen und die davon fasziniert sind, wie wir zum Beispiel Lösungen für Magnetfeldschutz und Kratzfestigkeit entwickelt haben. Auch müssen sich manche von ihnen im Beruf auf ihre Uhr verlassen können, weil ihr Leben davon abhängt, wie beispielsweise Taucher, Piloten oder die Spezialeinheit GSG 9 der deutschen Bundespolizei.

Sie alle schwören auf die Leistungsstärke, Robustheit und Langlebigkeit, auf die Qualität und Präzision unserer Uhren. Deshalb überprüft und zertifiziert die Klassifikationsgesellschaft DNV GL (vormals Germanischer Lloyd, Hamburg) regelmäßig die Angaben zur Wasserdichtigkeit und Druckfestigkeit bei unseren Taucheruhren.

Ausgewählte Fliegeruhren lassen wir in einem aufwendigen und komplexen Typ- sowie Einzelprüfungsverfahren durch neutrale Institutionen nach „DIN 8330 Zeitmesstechnik – Fliegeruhren“ prüfen und zertifizieren. Dabei wird sichergestellt, dass eine Fliegeruhr nach DIN 8330 die im Fluggerät vorhandenen Zeitmessinstrumente für den Piloten in vollem Umfang ersetzen kann. Denn Funktionalität besitzt bei uns die höchste Priorität und bestimmt letztendlich die Gestaltung. Unsere Uhren warten nur mit technologischen Merkmalen auf, die sinnvoll sind. Wir folgen der Überzeugung: Produkte müssen für sich selbst sprechen.

Die wesentliche Frage, die wir uns stellen, lautet: Welche neuen Technologien und Materialien lassen sich für unser Handwerk nutzen und ermöglichen Lösungen, um unsere Uhren noch alltagstauglicher zu machen? Da lohnt sich sehr häufig der Blick über den Tellerrand, um zu schauen, was in anderen Industriebereichen oder den Naturwissenschaften passiert. Wir reizen die Grenzen des physikalisch Machbaren bei der Entwicklung unserer Uhren immer wieder aus – mit dem Ziel, das Gute noch besser zu machen. Die meisten Entwicklungen liegen noch vor uns!

Ich freue mich, dass Sie sich für eine Uhr von Sinn Spezialuhren entschieden haben, und wünsche Ihnen damit lebenslange Freude.

Herzlichst Ihr

1. SC...dx

Lothar Schmidt

Im Jahre 1961 rief der Pilot und Blindfluglehrer Helmut Sinn das Unternehmen ins Leben. Von diesem Zeitpunkt an dreht sich bei uns alles um hochwertige mechanische Uhren. Seit 1994 trägt der Diplom-Ingenieur Lothar Schmidt als Inhaber die Verantwortung. Für unser Unternehmen begann damit eine neue Zeitrechnung, denn sein Eintritt bedeutete einen entscheidenden Schritt in Richtung Innovationsfreudigkeit. Das Ergebnis: Die Einführung neuer Technologien und Materialien brachte wegweisende Impulse, unser Unternehmen avancierte mit der Zeit zum Geheimtipp unter Uhrenliebhabern. Heute steht unser Name für technische Innovationen, welche die Fachwelt und unsere Kunden gleichermaßen begeistern.

Technische Innovation

Dazu gehört zum Beispiel, dank HYDRO-Technik, eine unter Wasser verspiegelungsfreie Taucheruhr aus deutschem U-Boot-Stahl. Weitere Beispiele sind ein Chronometerchronograph aus einer edelstahlharten 22-karätigen Goldlegierung sowie ein Chronometer mit einem Magnetfeldschutz von 80.000 A/m. Oder die Uhren mit idealem Uhrwerk-Alterungsschutz durch Schutz gasfüllung und integrierter Trockenkapsel. In diese Aufzählung gehört auch die Entwicklung von Einsatzzeitmessern (EZM) für Spezial einheiten der Polizei und des Zolls oder speziell für Feuerwehreinsatzkräfte. Eine unserer bedeutendsten Entwicklungen ist die DIAPAL-Technologie, bei der wir die Materialien für die wichtigsten Funktionsstellen in der Uhr so auswählen, dass auf eine Schmierung verzichtet werden kann. Erstmals kam diese Technologie im Jahre 2001 zur Anwendung. Zwei Jahre später kommt die TEGIMENT-Technologie zum ersten Mal zum Einsatz. Mit dieser Technologie erreichen wir eine stark erhöhte Kratzfestigkeit durch Oberflächenhärtung.

Permanente Fortschreibung von Technik und Qualität

Wir haben nur einen Anspruch: Uhren zu entwickeln, die sich im Alltag wie im professionellen Einsatz bestens bewähren. Deshalb prüfen unsere Ingenieure, welche neuen Verfahren, innovativen Materialien und Technologien sich dafür eignen, die Funktionalität unserer Uhren immer wieder zu optimieren. Jede Neu- und Weiterentwicklung muss erst harte Praxistests bestehen, um ins Sortiment aufgenommen zu werden. Und keine Uhr verlässt unsere Werkstätten, ohne vorher von den Uhrmachermeistern akribisch geprüft und justiert zu werden.

Innovationen im Härtetest

Der weltgrößte Sicherheitsklassifizierer der Schifffahrt DNV GL (vormals Germanischer Lloyd, Hamburg) überprüft seit 2005 unsere Taucher uhren auf Druckfestigkeit und Wasserdichtigkeit. Im Rahmen einer weiteren offiziellen Zertifizierung durch DNV GL werden seit 2006 unsere Taucher uhren auch als Bestandteil der Tauchausrüstung aufgefasst und gemäß den Europäischen Tauchgerätenormen überprüft und zertifiziert. Hierbei handelt es sich um ein Verfahren, das einmalig ist in der Uhrenbranche. Ausgewählte Fliegeruhren lassen wir in einem aufwendigen und komplexen Typ- sowie Einzelprüfungsverfahren durch neutrale Institutionen nach

„DIN 8330 Zeitmesstechnik – Fliegeruhren“ prüfen und zertifizieren. Dabei wird sichergestellt, dass eine Fliegeruhr nach DIN 8330 die im Fluggerät vorhandenen Zeitmessinstrumente für den Piloten in vollem Umfang ersetzen kann, dass sie von den physikalischen Belastungen des Flugbetriebs nicht beeinträchtigt wird, dass sie kein Gefährdungspotenzial für Besatzung und Fluggerät darstellt und dass sie mit den anderen Bordinstrumenten eines Fluggeräts kompatibel ist.

Die Temperaturresistenz technologie gewährleistet, dass eine SINN-Uhr in einem Temperaturbereich von - 45 °C bis +80 °C funktions sicher ist. Bewährt hat sich diese Technologie zum Beispiel bei dem EZM 10 TESTAF im Rahmen der offiziellen Kampagne zur Zulassung des Hochleistungshubschraubers EC 145 T2 von Airbus Helicopters (vormals Euro copter). Dass unsere Uhren unter härtesten klimatischen Bedingungen zuverlässig funktionieren, hat zum Beispiel die 303 KRISTALL eindrucksvoll bewiesen. Der mit der Temperaturresistenztechnologie ausgerüstete Chronograph bestand seine Feuer probe beim Yukon Quest, dem härtesten Hunde schlittenrennen der Welt. Am Handgelenk des Extrem tauchers Mario M. Weidner absolvierte die 203 ARKTIS ihren Härtetest in der Arktis. Sie überstand dabei alle Tauch gänge im eiskalten Wasser des Nordpolarmeeres oberhalb des 81. Breitengrades. Die Bewährungsprobe bestand in den extremen Temperaturschwankungen zwischen Wasser und Land. Beide Uhren wurden dabei jeweils über der Wärmeschutz kleidung getragen. Eine Heraus forderung, die die 303 KRISTALL und die 203 ARKTIS mit Bravour meisterten.

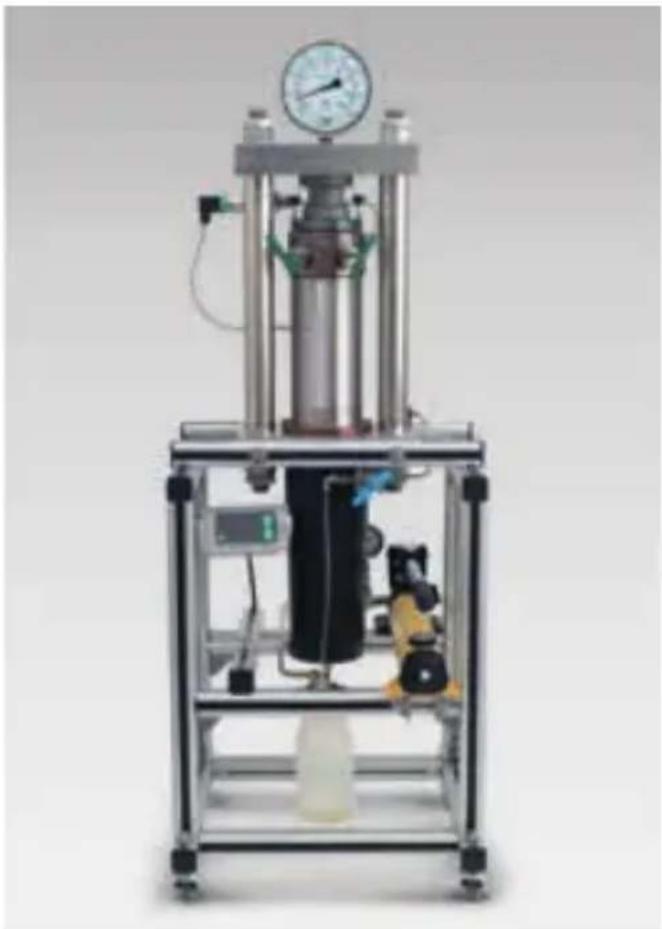

Abbildung: Alle technischen Angaben zu unseren Uhren werden durch Prüfungen belegt. Eigens für die Zertifizierung der Druckfestigkeit unserer Taucheruhren durch den weltgrößten Sicherheitsklassifizierer der Schifffahrt DNV GL (vormals Germanischer Lloyd, Hamburg) haben wir diese Messanlage konstruiert.

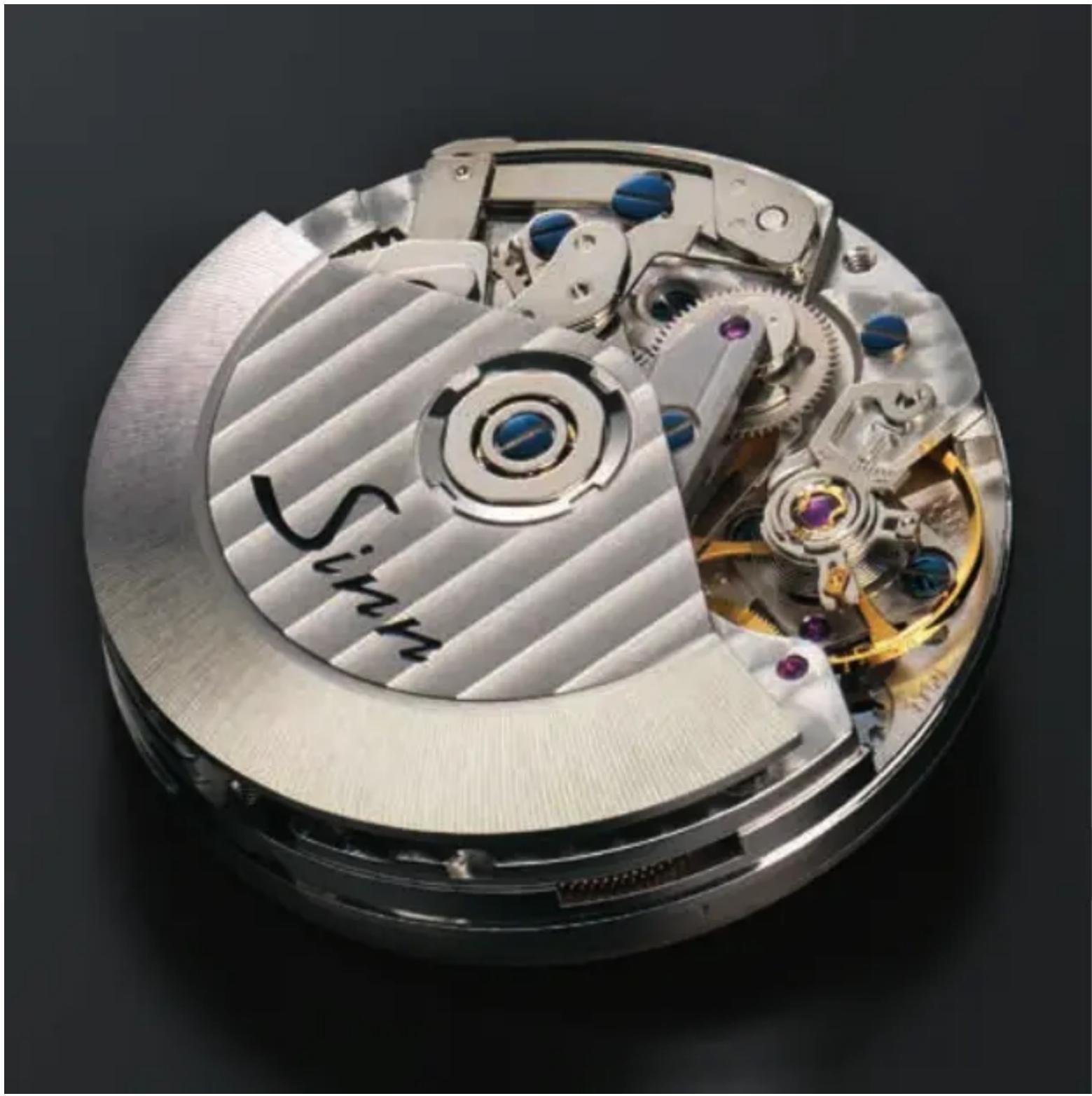

Hochwertige mechanische Uhrwerke

Vom robusten Gehäuse über den Schliff des Glases bis zur aufwendigen Veredelung der Uhrwerke: Wir stimmen jedes Detail einer Uhr auf ihren speziellen Einsatzzweck ab. Das faszinierende Herzstück einer jeden SINN-Uhr bildet dabei, neben unseren Technologien, das mechanische Werk. Wir vertrauen deshalb nur ausgewählten renommierten Herstellern.

Unter der Bezeichnung „SZ-Uhrwerke“ entstehen bei uns eigene Uhrwerk-modifikationen. Das Ergebnis sind hochwertige Kaliber, die sich jeweils durch besondere Anzeigen auszeichnen. So zum Beispiel das SZ04 mit Régulateuranzeige für die Modellreihe 6100 REGULATEUR.

Für den EZM 1.1 und die Modellreihen 140 und EZM 10 verwenden wir unsere Chronographenentwicklung SZ01. Vorbild war das im EZM 1 verwendete Kaliber Lemania 5100. Ein wesentlicher Unterschied zum Lemania 5100 ist der hier realisierte springende Stoppminutenzeiger. Durch diese Konstruktion ist es nun möglich, Stoppzeiten noch einfacher, schneller und genauer zu erfassen. Die Entwicklung basiert auf dem Kaliber Valjoux 7750. Maßstab für den Umbau war es, die Ablesbarkeit der Chronographenfunktion signifikant zu erhöhen.

Die SZ-Kaliber 02, 03 und 05 sind aus der Entwicklung des SZ01 abgeleitete Werkmodifikation, die durch einen dezentralen 60-Minuten-Stoppzähler gekennzeichnet sind. Die 60er-Teilung des Stoppminutenzählers erleichtert im Vergleich zur sonst üblichen 30er-Teilung das schnelle, intuitive Ablesen der Stoppzeit.

Unsere Damenuhren bilden die gelungene Synthese aus Ästhetik und Alltagstauglichkeit, aus anspruchsvoller Formgebung und zeitgemäßer Technik. Das beweisen auch die Uhren der Modellreihe 243.

Sie sind in ihrer Gesamterscheinung bewusst schlicht gehalten und vermitteln bereits auf den ersten Blick Eleganz und feminine Anmutung. Das rechteckige Gehäuse aus hochglänzend poliertem, warm glänzendem Titan ist mit einem erstklassigen Saphirkristallglas ausgestattet. In feiner Detailarbeit werden die Appliken des Zifferblattes von Hand gesetzt.

Durch diese ansprechende Verbindung aus hoher Form des Uhrmacherhandwerks und alltagstauglichen Besonderheiten wie Druckfestigkeit und Unterdrucksicherheit lässt sich dieses edle Schmuckstück zu jeder Gelegenheit tragen.

Abbildung:

243 Ti M mit mokkabraunem Zifferblatt und Lederarmband.

Mechanisches Ankerwerk

• Kaliber ETA 2671
• Automatikaufzug
• Zeigerstellung mit Sekundenstopp
  • 25 Rubinlagersteine
  • 28.800 Halbschwingungen pro Stunde
  • Stoßsicher nach DIN ISO 1413
  • Antimagnetisch nach DIN 8309

Funktionen

• Stunde, Minute, Sekunde
- Datumsanzeige

Gehäuse

• Titan, poliert
• Deckglas aus Saphirkristall
• Boden verschraubt
• Erfüllt die technischen Anforderungen der DIN 8310 für Wasserdichtigkeit
• Wasserdicht und druckfest bis 10 bar
• Unterdrucksicher
  • Bandanstoßbreite 14 mm
• Gehäuseabmessungen 22,5 x 29,5 mm

Zifferblatt

243 Ti A

• Anthrazit galvanisiert
- Matt perliert

243 Ti K

• Kupferfarben galvanisiert
- Guillochiert

243 Ti M

• Mokkabraun galvanisiert
- Mit Sonnenschliff

243 Ti Perlmutt W

- Weiß schimmerndes Perlmutt

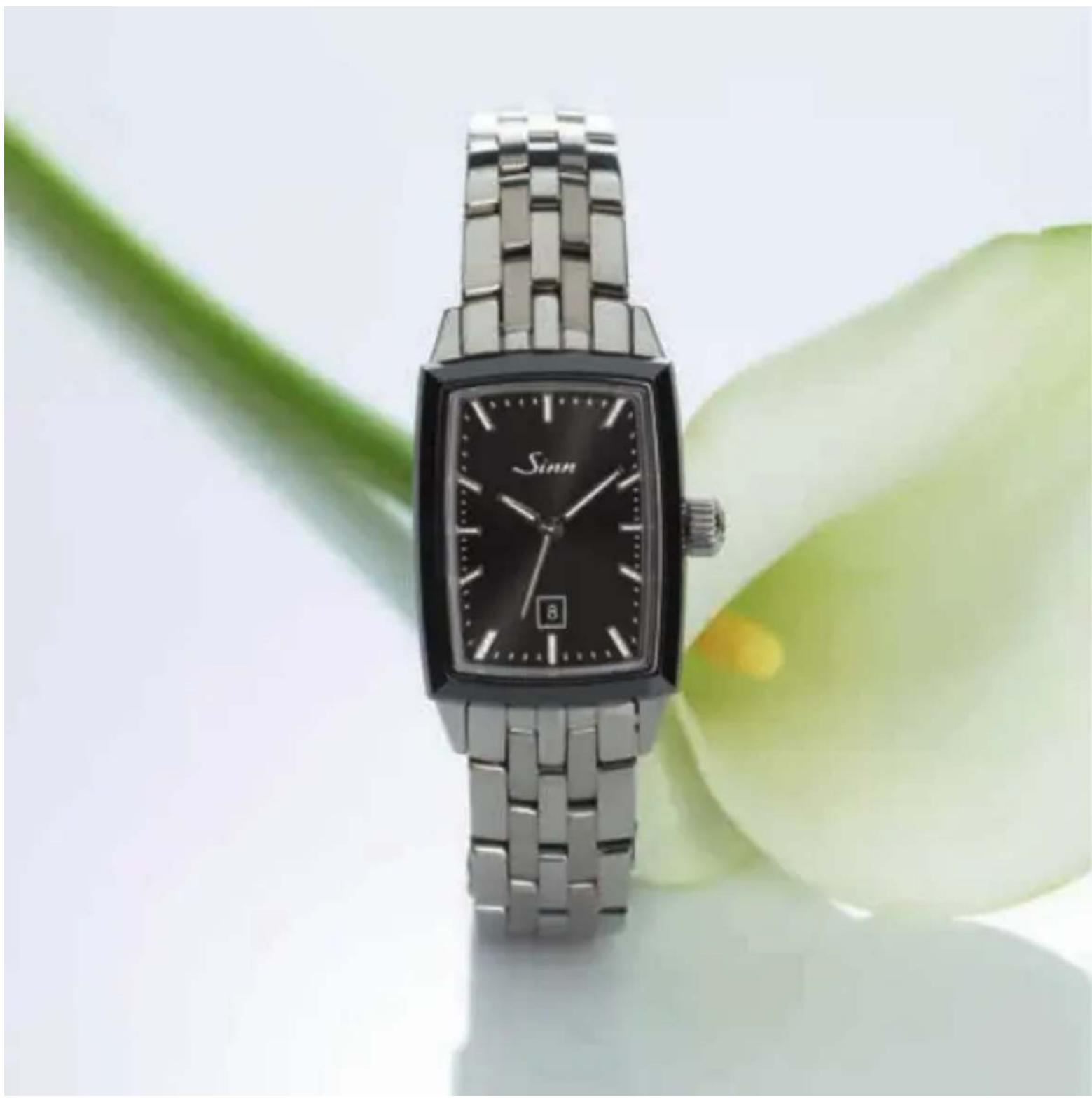

243 Ti S

• Galvanisch geschwärzt
- Mit Sonnenschliff

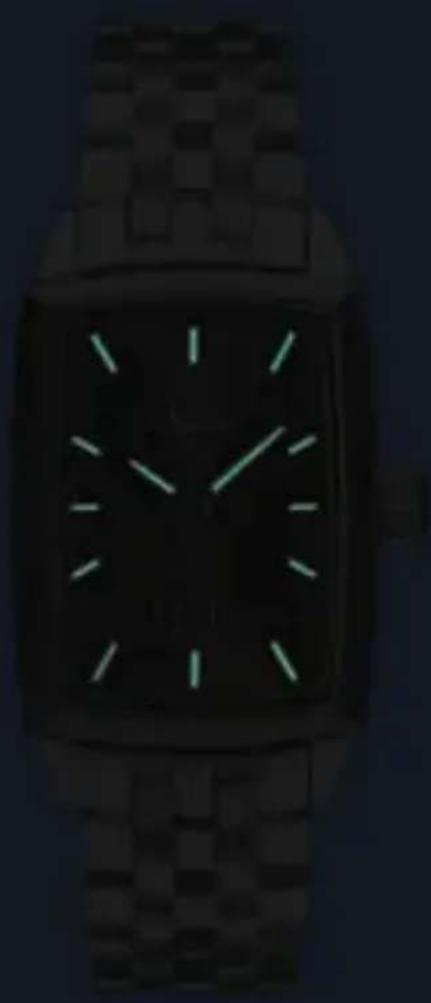

Exklusives Charakteristikum der 243 Ti Z S bildet der polierte Zierring, den wir aus Zirkoniumoxid fertigen, einer speziellen Hochleistungskeramik.

Der Werkstoff ist nichtmetallischer Art und anorganisch. Allein der Herstellungs prozess – vom feinen Pulver bis zur fertigen Keramik – ist sehr aufwendig. Hierzu führt man zunächst einen technischen Prozess, den man Sintern nennt, durch. Dabei verbinden sich die Pulverteilchen bei hohen Temperaturen. Ergänzt wird dieser Prozess mit einem „Heiß-Isostatischen-Pressen“, bei dem unter hohen Druck eine extreme Gefügedichte erreicht wird. Das Ergebnis ist beeindruckend. Der Zierring strahlt einen dunklen, warmen und tiefen Glanz aus. In der Praxis erweist er sich als sehr robust: Er ist nicht bruchgefährdet und besitzt eine sehr hohe Resistenz gegenüber Kratzern.

Die 243 Ti Z S bildet damit eine gelungene Synthese aus modernster, technischer Materialverarbeitung und traditioneller Uhrmacherkunst.

Abbildung:

243 Ti Z S mit Massivarmband aus Titan.

Mechanisches Ankerwerk

• Kaliber ETA 2671
• Automatikaufzug
• Zeigerstellung mit Sekundenstopp
  • 25 Rubinlagersteine
  • 28.800 Halbschwingungen pro Stunde
  • Stoßsicher nach DIN ISO 1413
  • Antimagnetisch nach DIN 8309

Funktionen

• Stunde, Minute, Sekunde
- Datumsanzeige

Gehäuse

• Titan, poliert
  • Zierring aus Zirkoniumoxid
• Deckglas aus Saphirkristall
• Boden verschraubt
• Erfüllt die technischen Anforderungen der DIN 8310 für Wasserdichtigkeit
• Wasserdicht und druckfest bis 10 bar
• Unterdrucksicher
  • Bandanstoßbreite 14 mm
  • Gehäuseabmessungen 22,5 x 29,5 mm

Zifferblatt

• Galvanisch geschwärzt
- Mit Sonnenschliff

MODELLREIHE 243 TW66 WG

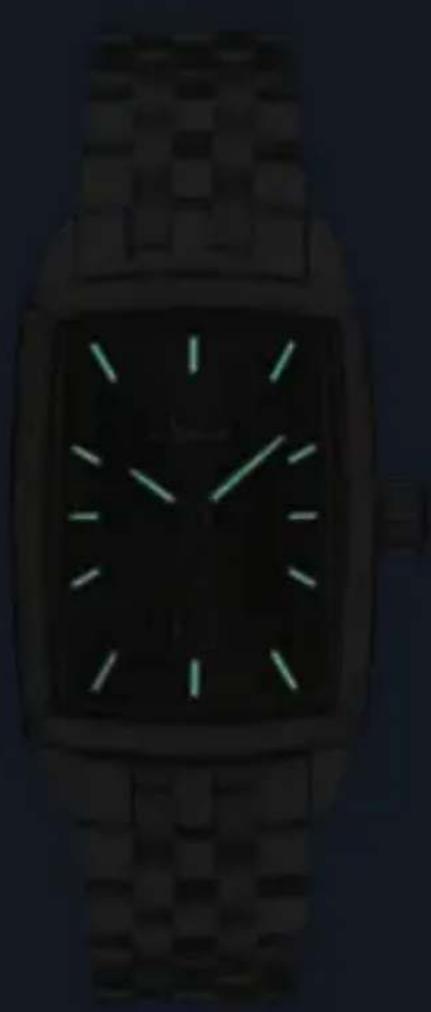

Klassische Formgebung für einen eleganten, femininen Ausdruck: So präsentieren sich die zeitlos schönen Damenuhren der Modellreihe 243 TW66.

Als außergewöhnliche, schmückende Finesse wird das Zifferblatt dieser Damenuhren von einem hochwertigen Zierring aus 18 kt Weißgold mit 66 kostbaren Brillanten in Top-Wesselton-Qualität umfasst. Die rhodinierten Appliken des veredelten Zifferblattes werden mit viel Hingabe zum Detail von Hand aufgesetzt. Das rechteckige Gehäuse aus hochglänzend poliertem, warm glänzendem Titan ist mit einem erstklassigen Saphirkristallglas belegt. Eine hohe Form des Uhrmacherhandwerks und alltagstaugliche Eigenschaften, wie Druckfestigkeit und Unterdrucksicherheit, zeichnen diese edlen Schmuckstücke aus.

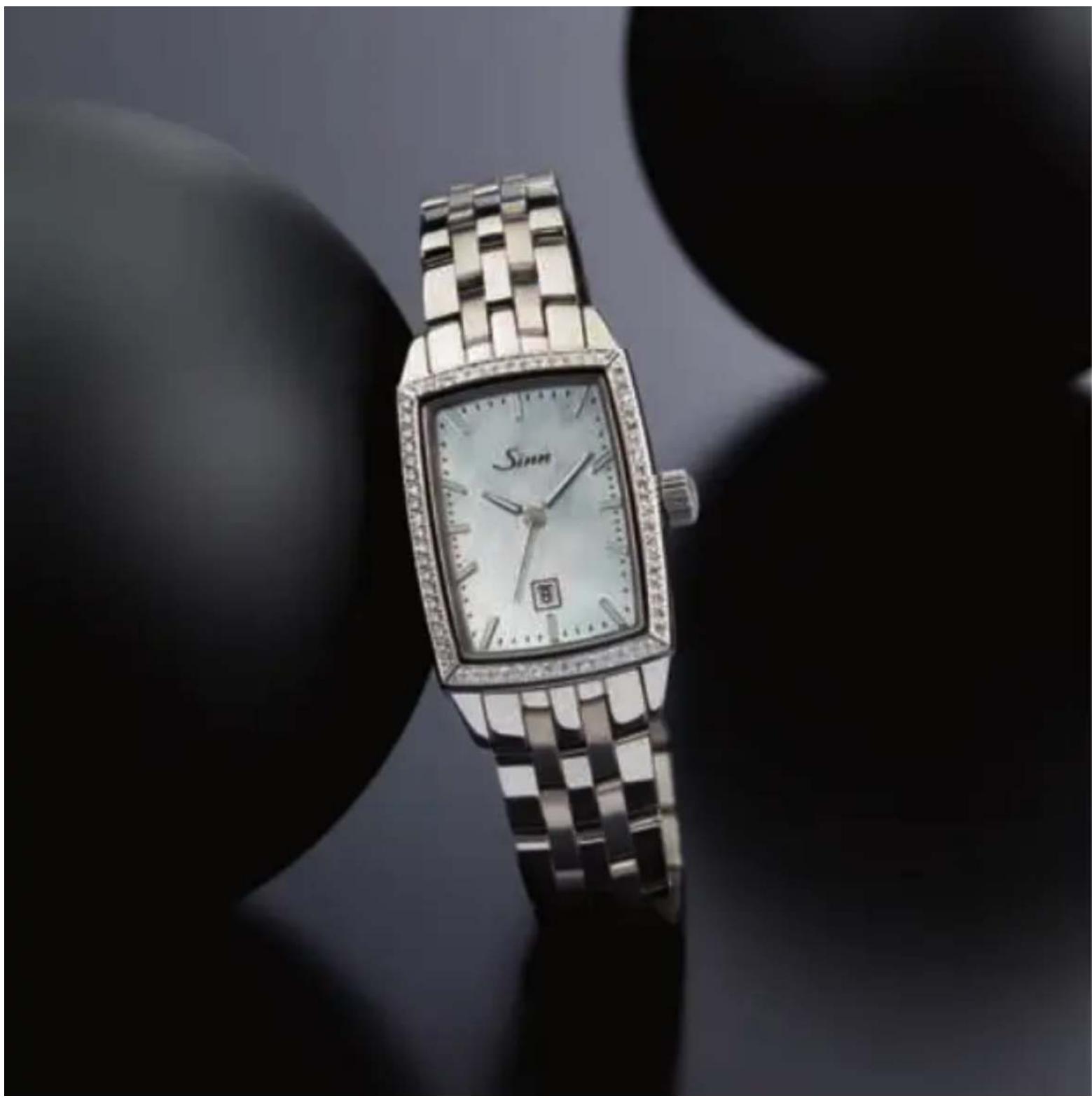

Abbildung:

243 TW66 WG Perlmutt W mit Massivarmband aus Titan.

Mechanisches Ankerwerk

• Kaliber ETA 2671
• Automatikaufzug
• Zeigerstellung mit Sekundenstopp
  • 25 Rubinlagersteine
  • 28.800 Halbschwingungen pro Stunde
  • Stoßsicher nach DIN ISO 1413
  • Antimagnetisch nach DIN 8309

Funktionen

• Stunde, Minute, Sekunde
- Datumsanzeige

Gehäuse

• Titan, poliert
  • Zierring aus 18 kt Weißgold
  • 66 Top-Wesselton-Brillanten
• Deckglas aus Saphirkristall
• Boden verschraubt
• Erfüllt die technischen Anforderungen der DIN 8310 für Wasserdichtigkeit
• Wasserdicht und druckfest bis 10 bar
• Unterdrucksicher
  • Bandanstoßbreite 14 mm
  • Gehäuseabmessungen 22,5 x 29,5 mm

Zifferblatt

243 TW66 WG A

• Anthrazit galvanisiert
- Matt perliert

243 TW66 WG K

• Kupferfarben galvanisiert
- Guillochiert

243 TW66 WG M

• Mokkabraun galvanisiert
- Mit Sonnenschliff

243 TW66 WG Perlmutt W

- Weiß schimmerndes Perlmutt

243 TW66 WG S

• Galvanisch geschwärzt
- Mit Sonnenschliff

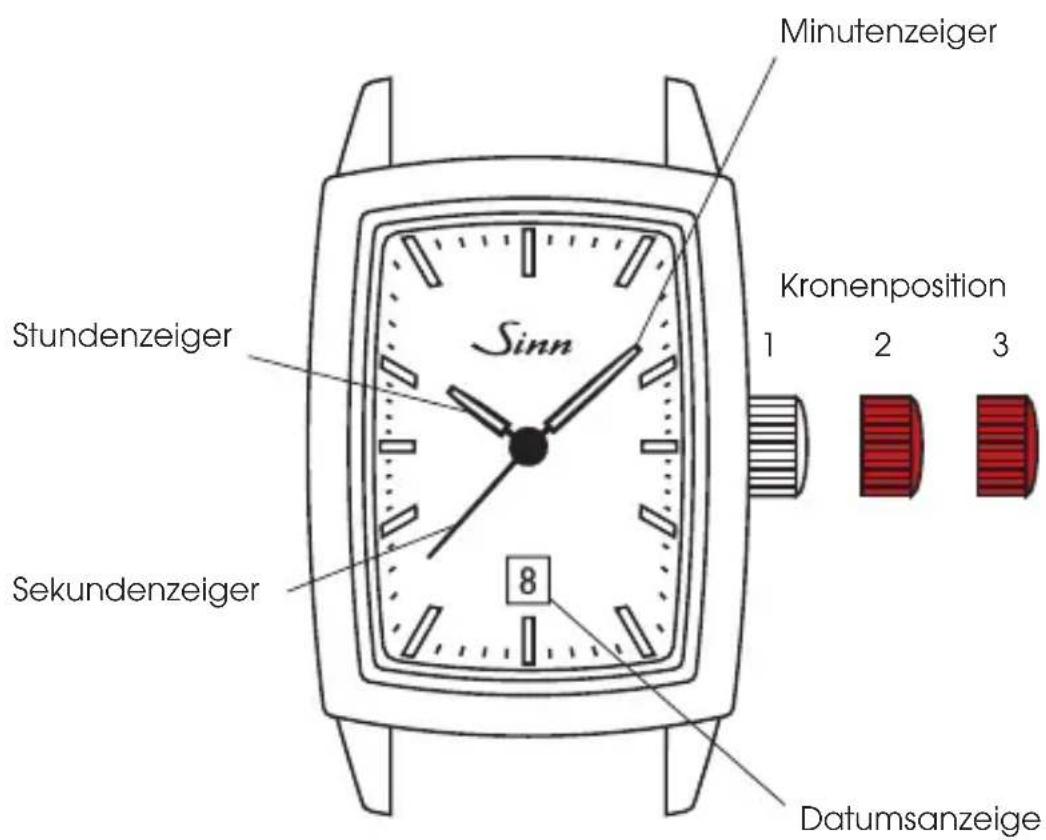

BEDIENUNGSANLEITUNG

Minutenzeiger Sinn Stundenzeiger Sekundenzeiger 8 Kronenposition 1 2 3 Datumsanzeige

Aufziehen der Uhr (Kronenposition 1)

Sie ziehen das Werk auf, indem Sie die Krone im Uhrzeigersinn drehen. Im Normalfall reichen circa 40 Kronenumdrehungen. Bei täglichem Tragen sorgt die Automatik der Uhr unter normalen Bedingungen für den weiteren Aufzug. Eine Gangreserve ermöglicht es Ihnen, die Uhr über Nacht abzulegen, ohne sie erneut aufziehen zu müssen.

Einstellen der Zeit (Kronenposition 3)

In der Kronenposition 3 wird das Uhrwerk angehalten. Dies hilft Ihnen, die Uhr sekundengenau einzustellen. Um sicherzustellen, dass das Datum nicht mittags, sondern um Mitternacht schaltet, drehen Sie die Zeiger vorwärts, bis das Datum einmal schaltet. Anschließend stellen Sie die Zeit ein. Wir empfehlen Ihnen, den Zeiger über den gewünschten Minutenstrich hinauszudrehen und auf dem Rückweg einzustellen. Das Uhrwerk wird wieder in Gang gesetzt, sobald Sie die Kronenposition 3 verlassen.

Schnellkorrektur des Datums (Kronenposition 2)

Ziehen Sie die Krone in die Position 2 und drehen Sie sie im Uhrzeigersinn, bis im Datumsfenster das aktuelle Datum erscheint.

LÄNGENANPASSUNG DES ARMBANDES

Wenn Sie mit der Längenanpassung Ihres Armbandes nicht vertraut sind, wenden Sie sich bitte direkt an Ihren SINN-Fachhändler oder an unsere Uhrmacher im Kundendienst in Frankfurt am Main. Wir beraten Sie auch gerne telefonisch.

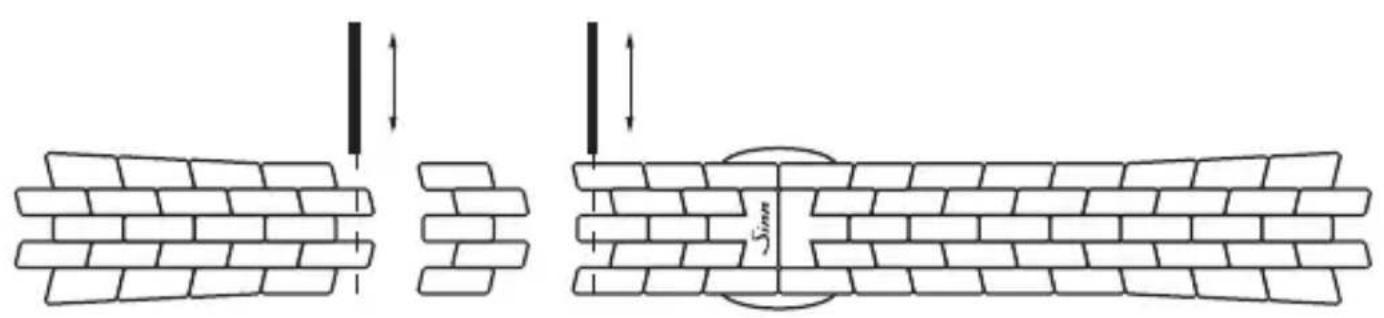

Längenanpassung des Massivarmbandes

Stellen Sie bei einer Armbandlängenänderung zunächst das Seitenverhältnis der Bandglieder fest. Für den größtmöglichen Tragekomfort sollten beide Seiten des Armbandes gleich viele Glieder enthalten. Ist dies nicht möglich, sollte das obere Bandstück (12-Uhr-Seite) länger sein.

Zur Längenänderung müssen Sie das Massivarmband nicht von der Uhr oder von der Schließe trennen.

1. Lösen Sie die Schrauben an der Seite des zu entfernenden Bandgliedes bzw. an der Stelle, an der Sie ein Bandglied einsetzen möchten.
2. Entnehmen Sie das freiwerdende Bandglied bzw. setzen Sie ein neues ein.
3. Geben Sie vor dem Verschrauben einen kleinen Tropfen (nicht mehr!) des Schraubensicherungsmittels (AN 302-42, mittelfest) auf das Gewinde der Bandschraube.

Ihre Uhr erfüllt im Originalzustand die technischen Anforderungen nach DIN 8310 für Wasserdichtigkeit. Die statische Druckbelastung Ihrer Uhr ist in Bar angeben. Bei jeder unserer Uhren wird die Wasserdichtigkeit einzeln geprüft. Im alltäglichen Gebrauch ist jedoch zu beachten, dass Dichtungen durch zahlreiche Einflüsse beim Tragen einer Armbanduhr mit der Zeit verschleiben bzw. altern. Wir empfehlen Ihnen, die Wasserdichtigkeit mindestens in jährlichen Abständen überprüfen zu lassen. Damit die Wasserdichtigkeit möglichst lange erhalten bleibt, spülen Sie Ihre Uhr mit Leitungswasser ab, wenn sie mit Meerwasser, Chemikalien oder Ähnlichem in Berührung gekommen sein sollte. Auch Belastungen wie Stöße und Vibrationen können nicht nur die Wasserdichtigkeit herabsetzen, sondern erhöhen auch den Verschleiß des Uhrwerkes. Schützen Sie deshalb Ihre Uhr vor unnötigen Belastungen.

Ganggenauigkeit

Die Messergebnisse zum Uhrengang sind immer Momentaufnahmen, die unter Laborbedingungen zustande kommen. Aus diesem Grund achten wir bei einer individuellen Regulation Ihrer Uhr auf die persönlichen Trageeigenschaften. Eine sichere Aussage zur Ganggenauigkeit Ihrer Uhr kann daher erst nach circa acht-wöchigem Betrieb gemacht werden. Bei Beanstandungen stellen Sie bitte den täglichen Gang über einen längeren Zeitraum fest, zum Beispiel eine Woche.

Haben Sie Fragen zu Ihrer SINN-Uhr? Unsere Mitarbeiter beraten Sie gern.

Telefon: 069 / 97 84 14 - 400

Telefax: 069 / 97 84 14 - 401

E-Mail: [e-mail]

Ihre SINN-Uhr benötigt eine Revision, eine Reparatur, eine Umrüstung oder eine Aufarbeitung?

Mithilfe unseres Auftragsformulars können Sie uns schnell und unkompliziert alle wichtigen Daten mitteilen. Detaillierte Informationen zu unserem Auftragsformular und über die weitere Abwicklung erhalten Sie im Menü „Kundendienst“ auf www.sinn.de. Bitte beachten Sie auch unsere Allgemeinen Geschäftsbedingungen (AGB) unter dem Punkt „Service und Reparaturen“. Sie finden die AGB auf unserer Internetseite unter www.sinn.de. Gern schicken wir Ihnen die AGB auch zu.

Sie haben die Möglichkeit, Ihre SINN-Uhr bei einem unserer zahlreichen autorisierten Händler in Deutschland abzugeben. Gerne können Sie auch persönlich im Kundendienst unseres Hauses in Frankfurt am Main vorbeikommen oder uns Ihre SINN-Uhr zusenden.

Wir empfehlen Ihnen Rück sendungen an uns ausschließlich als versich ertes und nachverfolgbares Paket durchzuführen. Auf Wunsch besteht innerhalb Deutschlands die Möglichkeit einer transportversicherten Rück holung. Unfreie Zusendungen können wir leider nicht annehmen!

Detaillierte Informationen erhalten Sie im Menü „Kundendienst“ auf www.sinn.de oder telefonisch unter 069 / 97 84 14 - 400.

Sinn

SPEZIALUHREN ZU FRANKFURT AM MAIN

© Sinn Spezialuhren GmbH

1. Auflage / 4st Edition

07 2018

Technische Änderungen vorbehalten.
