BEDIENUNGSANLEITUNG V Beat SE Electronics
Wir möchten uns bei Dir herzlich bedanken, dass Du Dich für ein Mikrofon von sE Electronics entschieden hast. Diese Bedienungsanleitung beinhaltet wichtige Hinweise zur Inbetriebnahme und zur Anwendung des Produkts. Bitte nimm Dir daher kurz Zeit, diese Anleitung durchzulesen. Wir hoffen, dass Du mit dem Produkt genauso viel Spaß haben wirst, wie wir bei der Entwicklung sowie der sorgfältigen, händischen Fertigung mit viel Liebe zum Detail.
Herzliche Grüße,
Dein sE Team
Kurzbeschreibung
V KICK
Das V KICK ist ein hervorragendes Mikrofon für die Abnahme von Basstrommeln (Kick Drum) sowie Anwendungen, bei denen eine Bassbetonung gewünscht wird, wie beispielsweise die Abnahme von Bassgitarren-Lautsprecherboxen, Tomtoms, oder anderen großen Trommeln. Der Charakter des dynamischen Mikrofons wurde speziell für diese Anwendungen konzipiert und kann mithilfe zweier Schalter auf der Rückseite des Mikrofons individuell angepasst werden.
V BEAT
Das V BEAT eignet sich ideal für die Abnahme von Snare und Tomtoms. Die dynamische Kapsel verfügt über einen sehr ausgewogenen, offenen und klaren Klangcharakter und ist daher auch eine hervorragende Wahl für andere Instrumente wie beispielsweise die Abnahme von E-Gitarren-Lautsprecherboxen oder Blechblasinstrumenten.
V CLAMP
Die Montageklammer V CLAMP wurde als ideale Ergänzung zum V BEAT ausgelegt, um Snare und Tomtoms einfach, rasch und platzsparend zu mikrofonieren. Die robuste, aber dennoch flexible Klammer ermöglicht eine Montage auf fast allen gängigen Trommeln innerhalb von Sekunden.
Produktdetails
V KICK
Das V KICK wurde speziell für die Abnahme von Basstrommeln (Kick Drums) entwickelt. Mit den beiden Schaltern auf der Rückseite kann dessen Klangcharakter individuell angepasst werden.
Der linke Schalter formt den generellen Klangcharakter. Es gibt zwei Optionen:
„Classic“ bietet einen traditionellen, warmen Klang mit bewusster Bassanhebung. „Modern“ sorgt mit seinem zeitgemäßen Charakter mit einer bewussten Tiefen- und Höhenbetonung.
„Classic“ bietet einen vertrauten, runden Klang mit einer bewussten Präsenzanhebung für mehr Biss. „Modern“ sorgt für einen sehr offenen, klaren und transientenreichen Klang – ideal für moderne oder aggressivere Klangvorstellungen.
Die beiden Schalter sind bewusst vertieft angeordnet, um ein unbeabsichtigtes Verstellen zu vermeiden. Für die Betätigung empfehlen wir einen kleinen, flachen Schraubendreher oder ähnliches.
Das integriertes Schwenkgelenk ermöglicht eine rasche und flexible Positionierung des V KICKs - sowohl vor als auch in der Basstrommel. Die geringen Abmessungen des Mikrofons erleichtern die Einführung durch die Öffnung im Resonanzfell wesentlich. Der integrierte Stativanschluss und die XLR-Buchse sind parallel zueinander angeordnet, um die Kabelführung zu vereinfachen. Bitte achte immer darauf, vor der Aufnahme bzw dem Bühneneinsatz den Feststellknopf fest anzuziehen, damit das Schwenkgelenk zuverlässig in seiner Position bleibt.
Die besonders kompakte Formgebung des V BEATs ermöglichlt einen sehr platzsparenden Einsatz, der sowohl bei der Montage als auch beim Spiel entgegenkommt. Der
integrierte Stativanschluss und die XLR-Buchse sind parallel zueinander angeordnet, um die Kabelführung zu vereinfachen. Bitte achte immer darauf, vor der Aufnahme beziehungsweise dem Bühneneinsatz den Feststellknopf fest anzuziehen, damit das Schwenkgelenk zuverlässig in seiner Position bleibt.
V CLAMP
Die V CLAMP lässt sich durch vorsichtiges Dehnen der flexiblen Klammer sehr einfach auf alle gängigen Trommeln montieren. Die Höhe und der Winkel lassen sich durch das Lösen der Feststellschraube und Verstellen des Stabes rasch und einfach individuell anpassen. Durch diese Verstellmöglichkeiten der Mikrofonposition kann man einerseits den Klang bewusst beeinflussen und andererseits die
supernierenförmige Richtwirkung der Kapsel nutzen, um Einstreuungen unerwünschter Schallquellen wie beispielsweise HiHat, Becken oder benachbarter Trommeln gezielt zu reduzieren. Die kleine Öffnung am unteren Ende des Stabes ermöglicht die Montage von Kabelbindern oder anderen Hilfsmitteln, aber auch eine zusätzliche Sicherung des Mikrofons, falls sich die Feststellschraube unbeabsichtigt lösen sollte.
Lieferumfang
Bitte kontrolliere gleich nach dem Öffnen den Inhalt der Verpackung. Falls sie nicht vollständig ist, kontaktiere bitte Deinen sE Electronics Händler. Folgende Komponenten sollten enthalten sein:
- Gewindeadapter
- Aufbewahrungstasche
• schwarzer, interner Windschutz
• Gekordelte Mutter für LP® Mic Claw
Praxistipps
Je näher sich das Mikrofon an der Schallquelle befindet, desto stärker werden Bassfrequenzen betont, je weiter weg, desto schwächer (Nahbesprechungseffekt). Mache Dir diesen Effekt zu nutze.
Richte das Mikrofon direkt und so nah wie möglich auf die Schallquelle, um einen trockenen, direkten Klang zu erhalten und das Auftreten von Rückkopplungen zu verringern.
Weder das Mikrofon noch das Kabel sollten die Felle berühren, da dies den Klang beeinflussen könnte.
Sicherheit und Pflege
Beschädigungsgefahr
Bitte stelle sicher, dass die an das Mikrofon angeschlossenen Geräte die gültigen Sicherheitsbestimmungen erfüllen und mit einer Sicherheitserdung verbunden sind.
Reinigung des Mikrofons
Wir empfehlen das Mikrofon nach jedem Gebrauch mit einem trockenen, fusselfreien Tuch zu reinigen und es in einem soliden Koffer oder in der mitgelieferten Aufbewahrungstasche aufzuheben.
Technische Daten
| V KICK | V BEAT | V CLAMP | |
| Kapsel | Dynamisch | Dynamisch | - |
| Tauchspule | Aluminium | Aluminium | - |
| Magnet | Neodym | Neodym | - |
| Richtcharakteristik | Superniere | Superniere | - |
| Übertragungsbereich | 20 – 19,000 Hz | 30 – 19.000 Hz | - |
| Empfindlichkeit | 0.2 / 0.4 mV/Pa (-69 / -75 dBV) | 2,0 mV/Pa -54 dBV | - |
| Ausgangsimpedanz | 300 ohms | 300 Ohm | - |
| Empfohlene Lastimpedanz | >1K Ohms | >1kOhm | - |
| Anschluss | 3poliger XLR Anschluss männlich | 3poliger XLR Anschluss männlich | - |
| Abmessungen | Höhe: 60 mm (2.4 in.)Länge: 135 mm (5.3 in.) | Höhe: 61 mm (2.4 in.)Länge: 110 mm (4.3 in.) | Höhe: 75 mm (3.0 in.)Länge: 57 mm (2.2 in.) |
| Gewicht | 468 g (16.5 oz) | 347 g (12.2 oz) | 93 g (3.3 oz) |
V KICK
Frequenzgang
line

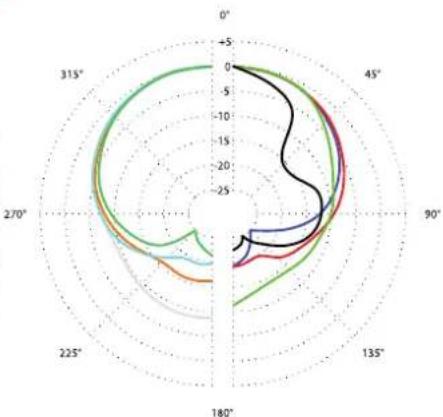

| Frequency | classic | modern | | --------- | ------- | ------ | | 20 | 0 | 0 | | 50 | ~8 | ~8 | | 100 | ~4 | ~4 | | 200 | ~0 | ~0 | | 500 | ~-4 | ~-4 | | 1K | ~-6 | ~-6 | | 2K | ~-2 | ~-2 | | 5K | ~+10 | ~+10 | | 10K | ~+8 | ~+8 | | 20K | ~+6 | ~+6 |Polardiagramm
radar
| Angle | Value | |---|---| | 0° | 0 | | 45° | 5 | | 90° | 10 | | 135° | 15 | | 180° | 20 | | 225° | 25 | | 270° | 30 | | 315° | 35 |V BEAT

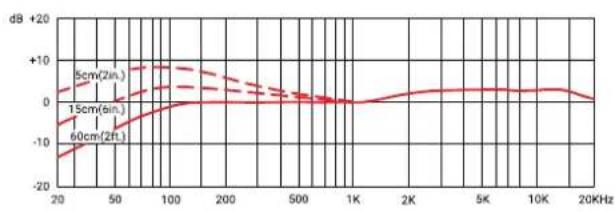

Frequenzgang
line

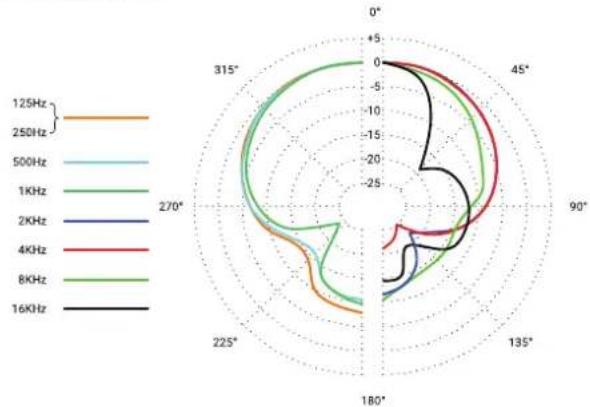

| Frequency | 5cm(2in.) | 15cm(6in.) | 60cm(2ft.) | | --------- | --------- | ---------- | ---------- | | 20 | -10 | -10 | -10 | | 50 | 0 | 0 | 0 | | 100 | +5 | +5 | -5 | | 200 | +5 | +5 | -5 | | 500 | +5 | +5 | -5 | | 1K | 0 | 0 | 0 | | 2K | 0 | 0 | 0 | | 5K | 0 | 0 | 0 | | 10K | 0 | 0 | 0 | | 20K | 0 | 0 | 0 |Polardiagramm
radar
| Frequency | Angle (°) | Value | | --------- | --------- | ----- | | 125Hz | 0° | 0 | | 125Hz | 45° | 5 | | 125Hz | 90° | -5 | | 125Hz | 135° | -10 | | 125Hz | 180° | -20 | | 125Hz | 225° | -15 | | 125Hz | 270° | -5 | | 125Hz | 315° | 0 | | 250Hz | 0° | 0 | | 250Hz | 45° | 5 | | 250Hz | 90° | -5 | | 250Hz | 135° | -10 | | 250Hz | 180° | -20 | | 250Hz | 225° | -15 | | 250Hz | 270° | -5 | | 250Hz | 315° | 0 | | 500Hz | 0° | 0 | | 500Hz | 45° | 5 | | 500Hz | 90° | -5 | | 500Hz | 135° | -10 | | 500Hz | 180° | -20 | | 500Hz | 225° | -15 | | 500Hz | 270° | -5 | | 500Hz | 315° | 0 | | 1KHz | 0° | 0 | | 1KHz | 45° | 5 | | 1KHz | 90° | -5 | | 1KHz | 135° | -10 | | 1KHz | 180° | -20 | | 1KHz | 225° | -15 | | 1KHz | 270° | -5 | | 1KHz | 315° | 0 | | 2KHz | 0° | 0 | | 2KHz | 45° | 5 | | 2KHz | 90° | -5 | | 2KHz | 135° | -10 | | 2KHz | 180° | -20 | | 2KHz | 225° | -15 | | 2KHz | 270° | -5 | | 2KHz | 315° | 0 | | 4KHz | 0° | 0 | | 4KHz | 45° | 5 | | 4KHz | 90° | -5 | | 4KHz | 135° | -10 | | 4KHz | 180° | -20 | | 4KHz | 225° | -15 | | 4KHz | 270° | -5 | | 4KHz | 315° | 0 | | 8KHz | 0° | 0 | | 8KHz | 45° | 5 | | 8KHz | 90° | -5 | | 8KHz | 135° | -10 | | 8KHz | 180° | -20 | | 8KHz | 225° | -15 | | 8KHz | 270° | -5 | | 8KHz | 315° | 0 | | 16KHz | 0° | 0 | | 16KHz | 45° | 5 | | 16KHz | 90° | -5 | | 16KHz | 135° | -10 | | 16KHz | 180° | -20 | | 16KHz | 225° | -15 | | 16KHz | 270° | -5 | | 16KHz | 315° | 0 |Kundenservice
Falls Du zu Deinem sE Mikrofon Fragen hast oder damit Probleme auftreten sollten, wende Dich für eine möglichst rasche Abwicklung bitte direkt an den Händler. Wenn eine technische Unterstützung erforderlich ist, wird diese durch den Händler angefordert.
http://www.seelectronics.com/dealers
Sollten dennoch Probleme beim Kundenservice auftreten, wende Dich bitte direkt an uns: http://www.seelectronics.com/contact-us
Abschließend möchten wir Dich an die 3-Jahres-Garantie von sE Electronics erinnern. Bitte registriere Dich dazu hier: http://www.seelectronics.com/registration
Kontakt
So kannst Du mit uns direkten Kontakt aufnehmen:
sE Electronics International, Inc. www.seelectronics.com
448 Ignacio Blvd, STE 411 contact@seelectronics.com
Novato, CA 94949
USA
Unsere internationalen Distributoren und Handelsvertreter:
http://www.seelectronics.com/contact-us
Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Du kannst die Konformitätserklärung gerne bei uns kostenlos anfordern. Technische Änderungen vorbehalten.
