BEDIENUNGSANLEITUNG IAN 284990 MELINERA

Bedienungs- und Sicherheitshinweise

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 30

A 1 2 5

B 6 7 8

C 1 2 3 4 D

Introduction......Page 6

Proper use...... Page 6

Einleitung......Seite 31

Bestimmungsgemäße Verwendung......Seite 31

Teilebeschreibung ...... Seite 31

Lieferumfang...... Seite 31

Technische Daten...... Seite 32

Sicherheitshinweise......Seite 32

Produktspezifische Sicherheitshinweise ...... Seite 32

Sicherheitshinweise für Batterien/Akkus...... Seite 32

Funktionsweise......Seite 33

Inbetriebnahme......Seite 34

Produkt montieren......Seite 34

Produkt aufstellen...... Seite 34

Akku austauschen......Seite 35

Akku aufladen......Seite 35

Wartung und Reinigung ...... Seite 35

Fehler beheben......Seite 36

Entsorgung...... Seite 36

Garantie......Seite 37

- Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Ein-satzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Das Produkt dient zur Beleuchtung im Außenbereich. Das Produkt ist nur für den privaten Einsatzbereich, nicht für den gewerblichen Einsatz und nur für die angegebenen Einsatzbereiche bestimmt.

■ Dieses Produkt ist nicht zur Raumbeleuchtung
im Haushalt geeignet.

- Dieses Produkt eignet sich für extreme Tempe raturen bis zu -21°C.

Teilebeschreibung

1 Solarzellengehäuse
2 Lampenschirm
3 Stab
4 Erdspieß

5 ON-/OFF-Schalter
(EIN/AUS)
6 Befestigungsschrauben
7 Akkufachabdeckung
8 Akku

Lieferumfang

5 Solarzellengehäuse mit LED und Akku
5 Lampenschirme
5 Stäbe
5 Erdspieße
1 Bedienungsanleitung

HG02123A: 1 x grün, 1 x blau, 1 x lila, 1 x türkis, 1 x pink

HG02123B: 5 x anthrazit

- Technische Daten

Betriebsspannung: 1,2V (Gleichstrom)

Akku: 1 x Ni-MH-Akku / AAA/

$$ 1, 2 \mathrm{V} = - (\text { G l e i c h s t r o m }) / $$

$$ 1 5 0 \mathrm{mAh} $$

Leuchtmittel: 1 x LED (nicht austauschbar)

Nennleistung LED: ca. 0,06 W pro LED

Schutzgrad: IP44 (spritzwassergeschützt)

Solarzelle: ca. 30 x 30 mm (L x B)

Leuchtdauer (bei vollem Akku): ca. 8 Stunden

Sicherheitshinweise

BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF!

Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produkts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
■ Verwenden Sie das Produkt nicht, wenn Sie irgendwelche Beschädigungen feststellen.
Das Leuchtmittel ist nicht austauschbar.
Sollte das Leuchtmittel am Ende seiner Lebensdauer ausfallen, muss das ganze Produkt ersetzt werden.

- Produktspezifische Sicherheitshinweise

Achten Sie darauf, dass die Solarzelle nicht verschmutzt oder im Winter durch Schnee und Eis bedeckt ist. Dies verringert die Leistungsfähigkeit der Solarzelle.

Sicherheitshinweise für Batterien / Akkus

LEBENSGEFAHR! Halten Sie Batterien/Akkus außer Reichweite von Kindern. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf!

EXPLOSIONSGEFAHR! Laden Sie nicht auf-

ladbare Batterien niemals wieder auf. Schließen Sie Batterien / Akkus nicht kurz und / oder

öffnen Sie diese nicht. Überhitzung, Brandgefahr oder Platzen können die Folge sein.

■ Werfen Sie Batterien / Akkus niemals in Feuer oder Wasser.
- Setzen Sie Batterien / Akkus keiner mechanischen Belastung aus.

Risiko des Auslaufens der Batterien/Akkus

Vermeiden Sie extreme Bedingungen und Temperaturen, die auf Batterien / Akkus einwirken können z. B. auf Heizkörpern / direkte Sonneneinstrahlung.
Vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten! Spülen Sie bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit klarem Wasser und suchen Sie umgehend einen Arzt auf!

SCHUTZHANDSCHUHE TRAGEN! Ausge-

laufene oder beschädigte Batterien / Akkus können bei Berührung mit der Haut Verätzungen

verursachen. Tragen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.

Im Falle eines Auslaufens der Batterien entfernen Sie diese sofort aus dem Produkt, um Beschädigungen zu vermeiden.
■ Verwenden Sie nur Batterien / Akkus des gleichen Typs. Mischen Sie nicht alte Batterien / Akkus mit neuen!
Entfernen Sie die Batterien / Akkus, wenn das Produkt längere Zeit nicht verwendet wird.

Risiko der Beschädigung des Produkts

■ Verwenden Sie ausschließlich den angegebenen Batterietyp/Akkutyp!
Achten Sie beim Einlegen auf die richtige Polarität! Diese wird im Batteriefach angezeigt!
■ Reinigen Sie Kontakte an der Batterie und im Batteriefach vor dem Einlegen falls erforderlich!
Entfernen Sie erschöpfte Akkus / Batterien umgehend aus dem Produkt.

Funktionsweise

Die eingebaute Solarzelle des Produkts wandelt bei Sonneneinstrahlung das Licht in elektrische Energie um und speichert diese in einem Ni-MH-Akku. Schalten Sie das Produkt mit dem ON-/OFF-Schalter 5 ein. Das Produkt schaltet sich bei beginnender Dunkelheit automatisch ein. Die eingebaute LED ist ein sehr langlebiges und energiesparendes Leuchtmittel. Die Leuchtdauer ist von der Sonneneinstrahlung, dem Einfallwinkel

des Lichts auf die Solarzelle und der Temperatur (wegen der Temperaturabhängigkeit der Akkukapazität) abhängig. Ideal ist ein senkrechter Lichteinfallwinkel bei Temperaturen über dem Gefrierpunkt. Der Akku 8 erreicht erst nach mehreren Lade- und Entladezyklen seine maximale Kapazität.

- Inbetriebnahme

Hinweis: Entfernen Sie vollständig das Verpackungsmaterial.

- Produkt montieren

Montieren Sie das Produkt gemäß Abbildungen A, C, D:

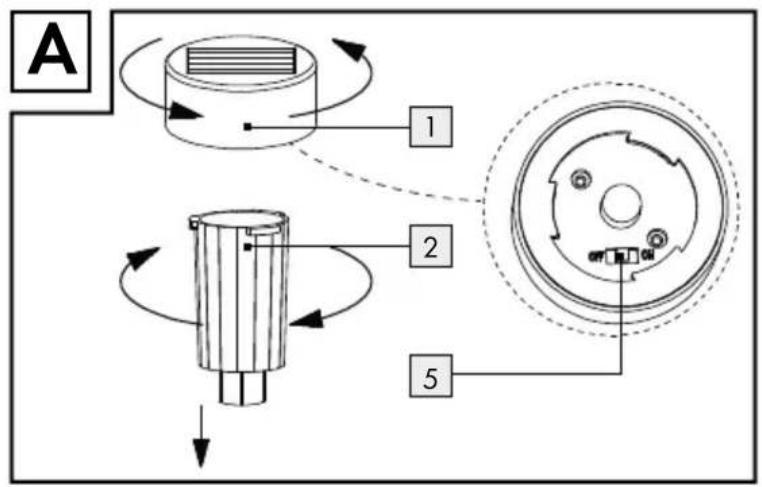

1. Drehen Sie das Solarzellengehäuse 1 gegen den Uhrzeigersinn aus dem Lampenschirm 2 (siehe Abb. A).
2. Schieben Sie den ON-/OFF-Schalter 5 auf Position ON, um das Licht einzuschalten.
3. Setzen Sie das Solarzellengehäuse 1 in den Lampenschirm 2 ein und drehen Sie es im Uhrzeigersinn fest.
4. Stecken Sie den Lampenschirm 2 auf den Stab 3.

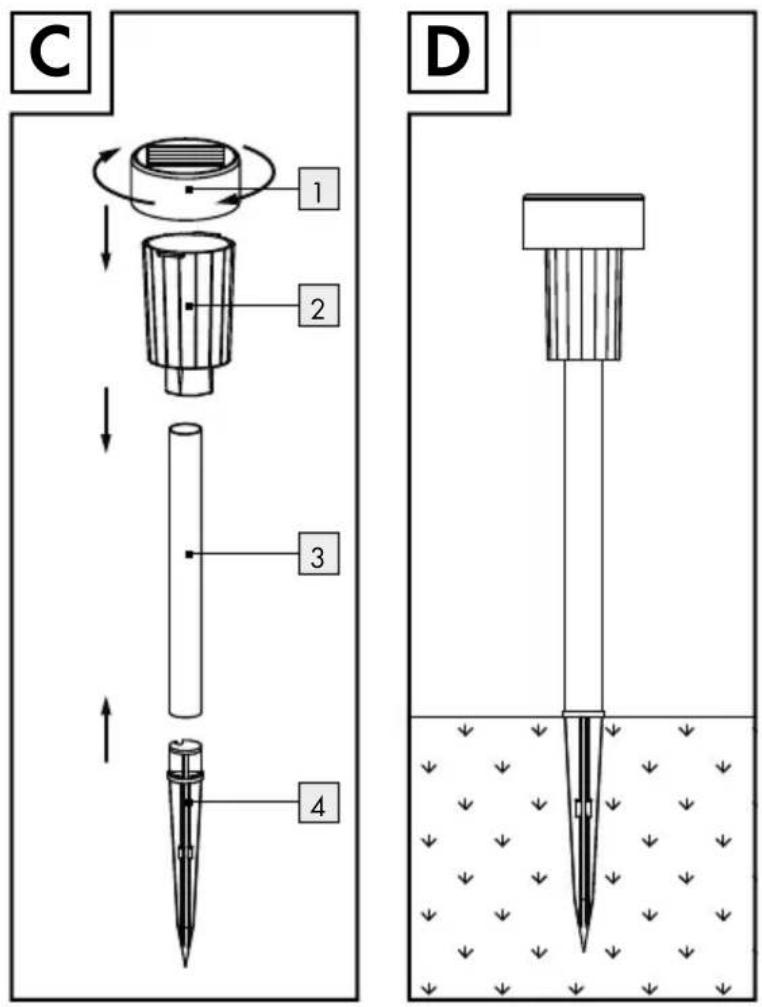

5. Nehmen Sie den Erdspieß 4 aus dem Stab 3 heraus und setzen Sie den Erdspieß 4 mit der Spitze nach unten zeigend in den Stab 3 ein (siehe Abb. C).
6. Ihr Produkt ist nun einsatzbereit (siehe Abb. D).

- Produkt aufstellen

Stecken Sie das montierte Produkt so weit in den Boden (Rasen, Blumenbeet), dass es stabil steht.
Achten Sie auf einen sicheren Stand. Wenden Sie bei der Montage bzw. beim Aufstellen keine Gewalt an, z. B. durch Hammerschläge. Dies beschädigt das Produkt. Um ein optimales Ergebnis zu erzielen, stellen Sie das Produkt an einem Ort auf, an dem die Solarzelle möglichst lange direktem Sonnenlicht ausgesetzt ist.
Stellen Sie sicher, dass die Solarzelle nicht von einer anderen Lichtquelle, wie z. B. Hof- oder Straßenbeleuchtung beeinflusst wird, da sich das Licht sonst in der Dämmerung nicht einschaltet.
Bei niedriger Helligkeit schaltet sich das Licht automatisch ein, bei normaler Umgebungshelligkeit schaltet sich das Licht wieder aus.

Akku austauschen

Um eine optimale Leistung zu erzielen, sollte der Akku alle 12 Monate ausgetauscht werden.

1. Trennen Sie das Solarzellengehäuse 1 vom Lampenschirm 2, indem Sie es gegen den Uhrzeigersinn drehen (siehe Abb. A). Schalten Sie das Licht mit dem ON-/OFF-Schalter 5 aus, indem Sie den Schalter auf die Position „OFF“ schieben.

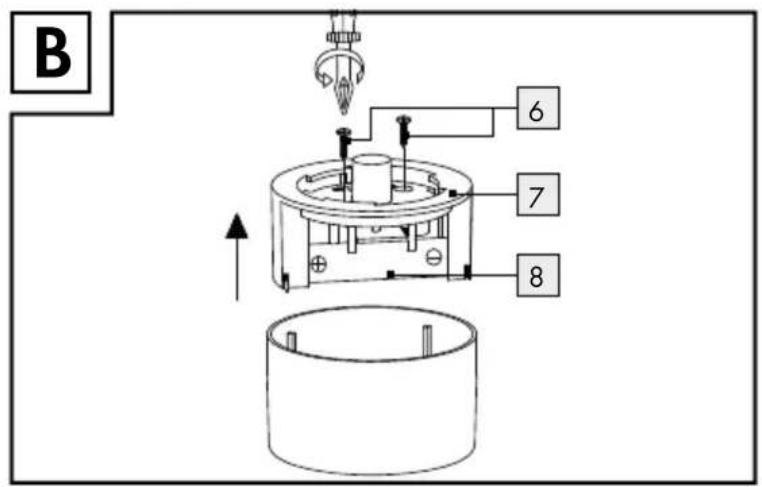

2. Lösen Sie mittels eines kleinen Kreuzschlitzschraubendrehers die Befestigungsschrauben 6. Hebeln Sie anschließend den Akkufachdeckel 7 des Solarzellengehäuses 1 mittels eines Schlitzschraubendrehers (siehe Abb. B) auf.
3. Drehen Sie den Akkufachdeckel um 7. Achten Sie darauf, dass Sie keine Kabel oder Kabelverbindungen beschädigen (siehe Abb. B).
4. Ersetzen Sie den alten Akku 8 durch einen neuen. Achten Sie beim Einsetzen auf die richtige Polarität. Diese wird im Akkufach angezeigt. Verwenden Sie nur Akkus des empfohlenen Typs (siehe „Technische Daten“).
5. Schließen Sie den Akkufachdeckel 7, ziehen Sie die Befestigungsschrauben 6 mittels eines kleinen Kreuzschlitzschraubendrehers an. Schieben Sie den ON-/OFF-Schalter 5 auf die Position „ON“.
6. Verbinden Sie das Solarzellengehäuse 1 wieder mit dem Lampenschirm 2. Setzen Sie anschließend die anderen Teile des Produkts zusammen (siehe Abb. C).

Akku aufladen

Achten Sie darauf, dass das Produkt eingeschaltet sein muss, wenn der Akku lädt.

Die Ladedauer der Akkus bei Nutzung der Solarzelle ist abhängig von der Lichtintensität der Sonnenstrahlung und dem Einfallwinkel des Lichts auf die Solarzelle. Stellen Sie die Solarzelle möglichst senkrecht zum Lichteinfallwinkel auf. So erhalten Sie die höchste Strahlungsintensität.

● Wartung und Reinigung

Die LED ist nicht austauschbar. Das Produkt ist bis auf einen erforderlichen Akkuwechsel wartungsfrei.

Reinigen Sie das Produkt regelmäßig mit einem trockenen, fusselfreien Tuch. Verwenden Sie bei stärkeren Verschmutzungen ein leicht angefeuchtetes Tuch.

- Fehler beheben

Hinweis: Das Produkt enthält empfindliche elektronische Bauteile. Daher ist es möglich, dass es durch Funkübertragungsgeräte in unmittelbarer Nähe gestört wird. Falls Sie Störungen in der Funktion feststellen, entfernen Sie solche Störquellen aus der Umgebung des Produkts.

Hinweis: Elektrostatische Entladungen können zu Funktionsstörungen führen. Entfernen Sie bei solchen Funktionsstörungen kurzzeitig den Akku und setzen Sie diesen erneut ein.

Fehler Ursache Lösung
Das Licht schaltet sich nicht ein, obwohl das Produkt den ganzen Tag von der Sonne angestrahlt wurde.	Künstliche Licht-quellen, wie z. B. Straßenlichter, stören das Produkt.	Montieren Sie das Produkt an einer Stelle, an der sie nicht von anderen Lichtquellen gestört werden kann.
Das Licht schaltet sich nicht oder nur kurz ein.	Der Akku ist kaputt oder das Tageslicht hat nicht ausge-reicht.	Tauschen Sie den Akku aus, oder montieren Sie das Produkt an einer Stelle, an der sie mehr Sonnenlicht erhält.

●Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Der Grüne Punkt gilt nicht für Deutschland.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1-7: Kunststoffe / 20-22: Papier und Pappe / 80-98: Verbundstoffe.

Das Produkt und die Verpackungsmaterialien sind recycelbar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recycelt werden. Geben Sie Akkus und / oder das Produkt über die angebotenen Sammeleinrichtungen zurück.

Umweltschäden durch falsche Entsorgung der Akkus!

Akkus dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien bei einer kommunalen Sammelstelle ab.

- Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

CE IP44

OWIM GmbH & Co. KG

Stiftsbergstraße 1

DE-74167 Neckarsulm

GERMANY

Model no.: HG02123A/HG02123B

Version: 03/2017

Last Information Update · Versiunea informațiilor · 'Ekδοση

των πληροφοριών · Stand der Informationen: 02 / 2017

Ident.-No.: HG02123A/B022017-RO/GR/CY
