BEDIENUNGSANLEITUNG IAN 270842 MELINERA

LED-Mosaik-Solarleuchte

Bedienungs- und Sicherheitshinweise

NL

LED-mozaïek-solarlamp

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE Montage-, Bedienungs- und Sicherheitshinweise Seite 17

A 1 2 3 4 5 6 7 8

B

C 4 5 5

Introduction......Page 6

Beschermingsklasse: IP44 (spatwaterdicht)

Einleitung......Seite 18

Bestimmungsgemäße Verwendung......Seite 18

Teilebeschreibung.. Seite 18

Lieferumfang......Seite 18

Technische Daten... Seite 18

Sicherheitshinweise......Seite 18

Produktspezifische Sicherheitshinweise......Seite 19

Sicherheitshinweise für Akkus......Seite 19

Funktionsweise......Seite 19

Inbetriebnahme......Seite 19

Leuchte montieren....Seite 19

Leuchte aufstellen....Seite 20

Akku austauschen......Seite 20

Akku aufladen....Seite 20

Wartung und Reinigung......Seite 20

Fehler beheben......Seite 20

Entsorgung......Seite 21

Garantie und Service......Seite 21

Serviceadresse......Seite 21

Hersteller......Seite 22

LED-Mosaik-Solarleuchte

Einleitung

Machen Sie sich vor der ersten Inbetriebnahme mit dem Gerät vertraut. Lesen Sie hierzu aufmerksam die nachfolgende

Bedienungsanleitung und die Sicherheitshinweise. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche.

Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Geräts an Dritte ebenfalls mit aus.

Bestimmungsgemäße Verwendung

Die Solarleuchte dient als Ambientelicht bzw. Dekolicht im Außenbereich. Dieses Produkt dient nicht zur Raumbeleuchtung. Die eingebaute Solarzelle und der Akku ermöglichen einen vom Stromnetz unabhängigen Betrieb. Alle Veränderungen des Geräts sind nicht bestimmungsgemäß und können erhebliche Unfallgefahren bedeuten. Der Hersteller übernimmt für aus bestimmungswidriger Verwendung entstandene Schäden keine Haftung. Dieses Gerät ist nicht für den gewerblichen Einsatz bestimmt.

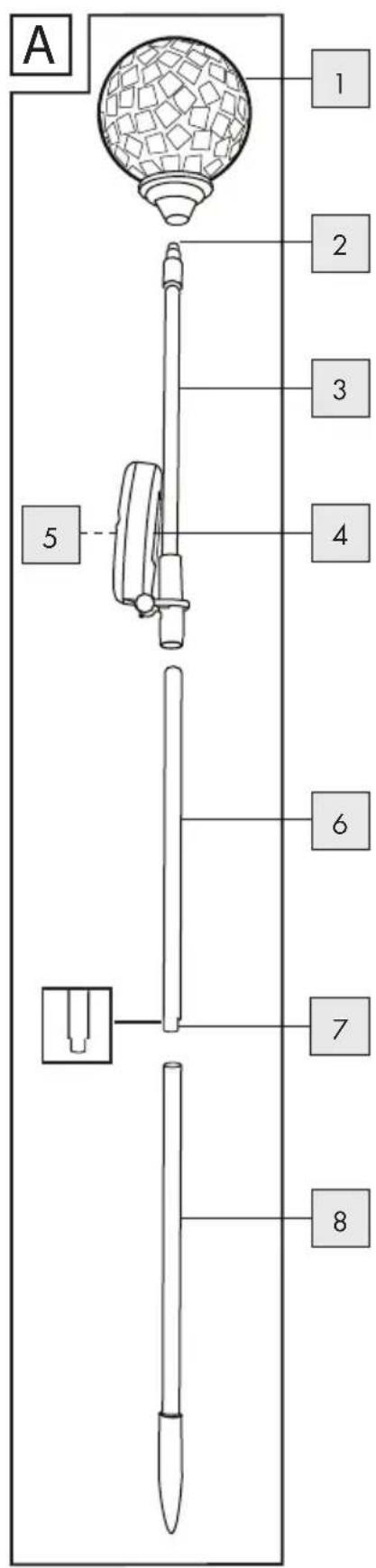

Teilebeschreibung

1 Mosaik-Kugel
2 LED
3 Stange mit Solarzellengehäuse
4 Solarzellengehäuse / Akkufach
5 Ein-/Ausschalter (ON/OFF)
6 Verlängerung
7 Verjüngung
8 Erdspieß

Lieferumfang

1 Mosaik-Kugel
1 Stange mit Solarzellengehäuse inkl. Akku
1 Verlängerung
1 Erdspieß
1 Bedienungsanleitung

Technische Daten

Artikel-Nr.: 10297A, 10297B, 10297C, 10297D

Maße: ca. ∅ 9 x H 72 cm

Akku: 1 x 300 mAh, 1,2 V AA Ni-MH

Leuchtmittel: 1 x LED (nicht austauschbar)

Nennleistung LED: ca. 0,06 W

Schutzart: IP44 (spritzwassergeschützt)

Sicherheitshinweise

VOR GEBRAUCH BITTE DIE BEDIENUNGSANLEITUNG LESEN! BEDIENUNGSANLEITUNG SORGFÄLTIG AUFBEWAHREN! HÄNDIGEN SIE ALLE UNTERLAGEN BEI WEITERGABE DES PRODUKTES AN DRITTE EBENFALLS MIT AUS!

⚠️ WARNUNG LEBENS- UND UNFALLGEFAHR FÜR KLEIN-KINDER UND KINDER!

Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr durch Verpackungsmaterial. Kinder unterschätzen häufig die Gefahren.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

■ Verwenden Sie den Artikel nicht, wenn Sie irgendwelche Beschädigungen feststellen.
■ Schalten Sie den Artikel aus, wenn Sie ihn in dunkler Umgebung lagern, um eine Entladung des Akkus zu vermeiden.

- Produktspezifische Sicherheitshinweise

Achten Sie darauf, dass die Solarzelle nicht verschmutzt oder im Winter durch Schnee und Eis bedeckt ist. Dies verringert die Leistungsfähigkeit der Solarzelle.
- Kalte Temperaturen haben negativen Einfluss auf die Akku-Betriebsdauer. Wenn Sie die Solar-Gartenleuchte längere Zeit nicht benötigen, z.B. im Winter, so sollte diese gereinigt und in einem trockenen, warmen Raum aufbewahrt werden.

Dieses Produkt ist nicht zur Raumbeleuchtung im Haushalt geeignet.

Sicherheitshinweise für Akkus

⚠️ WARNING LEBENS- UND UNFALLGEFAHR FÜR KLEIN-KINDER UND KINDER!

Akkus gehören nicht in Kinderhände. Lassen Sie Akkus nicht offen herumliegen. Es besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf.

VORSICHT! EXPLOSIONSGE- FAHR! Verwenden Sie nur Akkus des empfohlenen Typs. Andere Akkus

/ Batterien könnten während des Aufladens explodieren.

BRANDGEFAHR! Akkus dürfen nicht kurzgeschlossen werden. Überhitzung, Brandgefahr oder

Platzen der Akkus können die Folge sein.

VORSICHT! EXPLOSIONSGE- FAHR! Werfen Sie Akkus niemals in Feuer oder Wasser.

Bei überalterten oder verbrauchten Akkus können chemische Flüssigkeiten austreten, die das Produkt beschädigen. Entfernen Sie deshalb den Akku, wenn Sie die Solarleuchte für längere Zeit nicht benötigen.

SCHUTZHANDSCHUHE TRAGEN! Ausgelaufene oder beschädigte Akkus können bei

Berührung mit der Haut Verätzungen verursachen; tragen Sie deshalb in diesem Fall unbedingt geeignete Schutzhandschuhe.

Benutzen Sie nur Akkus der richtigen Größe und des empfohlenen Typs (siehe Kapitel „Technische Daten“).
Achten Sie auf die richtige Polarität, diese wird im Akkufach angezeigt.

- Funktionsweise

Die eingebaute Solarzelle des Artikels wandelt bei Sonneneinstrahlung das Licht in elektrische Energie um und speichert diese in einem Ni-MH-Akku. Das Licht wird bei beginnender Dunkelheit eingeschaltet.

Die eingebaute Leuchtdiode ist ein sehr langlebiges und energiesparendes Leuchtmittel. Die Leuchtdauer ist von der Sonneneinstrahlung, dem Einfallwinkel des Lichts auf die Solarzelle und der Temperatur (wegen der Temperaturabhängigkeit der Akkukapazität) abhängig. Ideal ist ein senkrechter Lichteinfallwinkel bei Temperaturen über dem Gefrierpunkt.

Der Akku erreicht erst nach mehreren Lade- und Entladezyklen seine maximale Kapazität.

Inbetriebnahme

Leuchte montieren

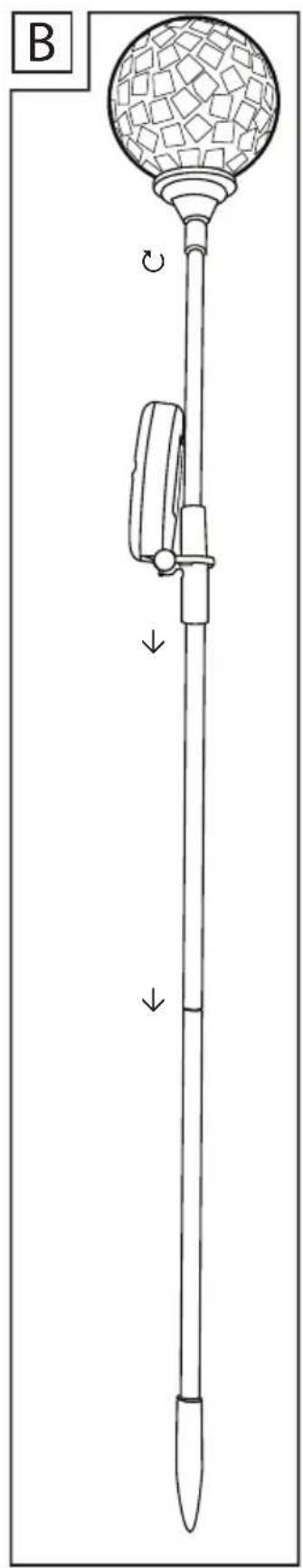

☐ Verbinden Sie den Erdspieß mit der Verlängerung 6 (Abb. A und B). Beachten Sie die Verjüngung 7 an der Seite der Verlängerung.
□ Stecken Sie anschließend den Erdspieß an der gewünschten Stelle in den Boden.
☐ Schrauben Sie die Mosaik-Kugelüber der LED 2 im Uhrzeigersinn auf die Stange mit dem Solarzellengehäuse 3 (Abb. A und B).
□ Stecken Sie die Stange mit Solarzellengehäuse 3 auf die Verlängerung 6 (Abb. A und B).

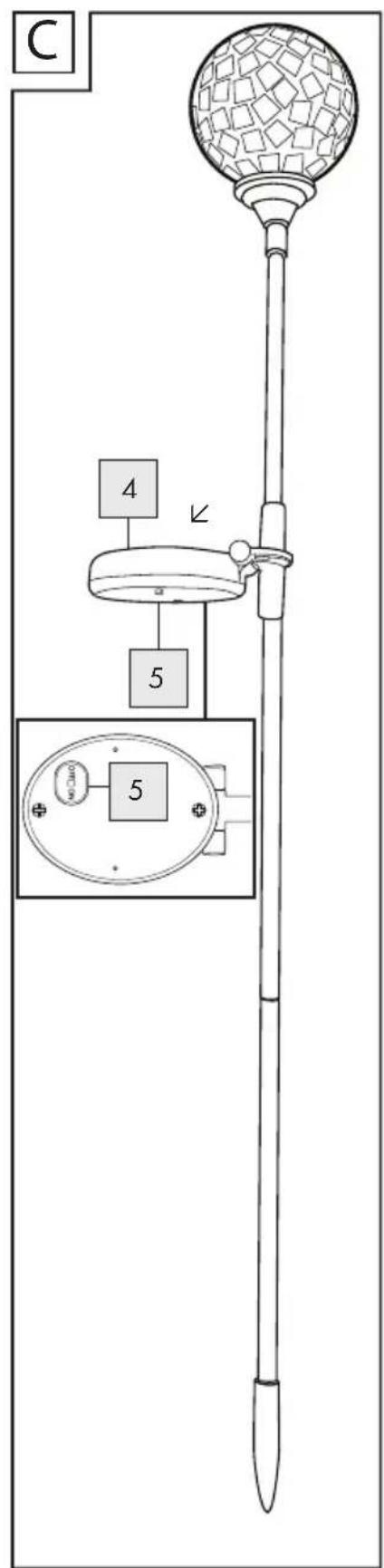

Klappen Sie das Solarzellengehäuse mit Akkufach 4 herunter (Abb. C).

Leuchte aufstellen

Stecken Sie die montierte Solarleuchte so weit in den Boden (Rasen, Blumenbeet), dass sie stabil steht. Beachten Sie dabei die Montageschritte aus dem Kapitel „Leuchte montieren“

Achten Sie auf einen sicheren Stand. Wenden Sie bei der Montage bzw. beim Aufstellen keine Gewalt an, z.B. durch Hammerschläge. Dies beschädigt das Produkt. Um ein optimales Ergebnis zu erzielen, stellen Sie die Solarleuchte an einem Ort auf, an dem die Solarzelle möglichst lange direktem Sonnenlicht ausgesetzt ist.

Stellen Sie sicher, dass die Solarzelle nicht von einer anderen Lichtquelle, wie z.B. Hof- oder Straßenbeleuchtung, beeinflusst wird, da sich das Licht sonst in der Dämmerung nicht einschaltet.

☐ Bei niedriger Helligkeit schaltet sich das Licht automatisch ein, bei normaler Umgebungshelligkeit schaltet sich das Licht wieder aus.

Akku austauschen

Um eine optimale Leistung zu erzielen, sollte der Akku alle 12 Monate ausgetauscht werden.

Das Gerät wird mit einer wiederaufladbaren Batterie des Typs R6/AA 1,2 V 300mAh Ni-MH betrieben (im Lieferumfang enthalten).

■ Schieben Sie delN-/AUS-Schalter 5 auf die Position „OFF“.

- Klappen Sie das Solarzellengehäuse / Akkufach 4 hoch.

Lösen Sie mittels eines kleinen Kreuzschlitzschraubendrehers die Befestigungsschrauben. Hebeln Sie anschließend den Akkufachdeckel des Solarzellengehäuses 4 mittels eines Schlitzschraubendrehers auf.

Ersetzen Sie den alten Akku durch einen neuen; achten Sie darauf, die Kabel nicht zu beschädigen. Achten Sie beim Einsetzen auf die richtige Polarität. Diese wird im Akkufach 4 angezeigt. Verwenden Sie nur Akkus des empfohlenen Typs (siehe „Technische Daten“).

Schließen Sie den Akkufachdeckel, ziehen Sie die Befestigungsschrauben mittels eines kleinen Kreuzschlitzschraubendrehers an.

☐ Schieben Sie den EIN-/AUS-Schafter auf die Position „ON“.

☐ Klappen Sie das Solarzellengehäuse / Akkufach 4 herunter.

Akku aufladen

Achten Sie darauf, dass die Solarleuchte eingeschaltet sein muss, wenn der Akku lädt. Die Ladedauer der Akkus bei Nutzung der Solarzelle ist abhängig von der Lichtintensität der Sonnenstrahlung und dem Einfallwinkel des Lichts auf die Solarzelle. Stellen Sie die Solarzelle möglichst senkrecht zum Lichteinfallwinkel auf. So erhalten Sie die höchste Strahlungsintensität.

● Wartung und Reinigung

Die Leuchtdioden sind nicht austauschbar. Die Solarleuchte ist bis auf einen erforderlichen Akkuwechsel wartungsfrei.

Benutzen Sie keine Lösungsmittel, Benzin o.Ä.. Das Produkt würde hierbei Schaden nehmen.

☐ Reinigen Sie die Solar-Gartenleuchte regelmäßig mit einem trockenen, fusselfreien Tuch. Verwenden Sie bei stärkeren Verschmutzungen ein leicht angefeuchtetes Tuch.

Fehler beheben

Hinweis: Das Gerät enthält empfindliche elektronische Bauteile. Daher ist es möglich, dass es durch Funkübertragungsgeräte in unmittelbarer Nähe gestört wird. Falls Sie Störungen in der Funktion feststellen, entfernen Sie solche Störquellen aus der Umgebung des Gerätes.

Hinweis: Elektrostatische Entladungen können zu Funktionsstörungen führen. Entfernen Sie bei solchen Funktionsstörungen kurzzeitig die Akkus und setzen Sie diese erneut ein.

Fehler Ursache Lösung
Das Licht schaltet sich nicht ein, obwohl die Leuchte den ganzen Tag von der Sonne angestrahlt wurde.	Künstliche Lichtquellen, wie z.B. Straßenlichter, stören die Leuchte.	Montieren Sie die Leuchte an einer Stelle, ander sie nicht von anderen Lichtquellen gestört werden kann.
Das Licht schaltet sich nicht oder nur kurz ein.	Der Akku ist kaputt oder das Tageslicht hat nicht ausgereicht.	Tauschen Sie den Akku aus, oder montieren Sie die Leuchte an einer Stelle, ander sie mehr Sonnenlicht erhält.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produktes erfahren Sie bei Ihrer Gemeinde oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll,

sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 2006 / 66 / EC recycelt werden. Geben Sie Akkus und / oder das Gerät über die angebotenen Sammeleinrichtungen zurück.

Umweltschäden durch falsche Entsorgung der Akkus!

Akkus dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien bei einer kommunalen Sammelstelle ab.

Garantie und Service

Hinweis: Sie erhalten auf dieses Produkt ab Kaufdatum eine Garantie von 36 Monaten. Das Produkt wurde sorgfältig produziert und vor Auslieferung gewissenhaft geprüft. Sollten sich dennoch während der Garantiezeit Produktions- oder Materialfehler ergeben, kontaktieren Sie bitte umgehend Ihren Fachhändler.

Beschädigungen durch nicht sachgemäße Handhabung, Nichtbeachten der Gebrauchsanleitung oder Eingriff durch nicht autorisierte Personen sind von der Garantie ausgeschlossen. Die meisten Funktionsstörungen werden durch fehlerhafte Bedienung hervorgerufen. Lesen Sie deshalb beim Auftreten einer Funktionsstörung zunächst in der Gebrauchsanleitung nach.

Kontaktieren Sie die Servicestelle der Uni-Elektra GmbH vor evtl. Rücksendungen. Erst nach Rücksprache kann das Produkt entgegengenommen werden. Unfrei zugesandte Sendungen werden nicht angenommen. Durch die Garantieleistung wird die Garantiezeit von 36 Monaten weder verlängert noch erneuert.

Serviceadresse

Uni-Elektra GmbH

Kirchstr. 48

72145 Hirrlingen / Deutschland

Tel.: [phone] / 91385-0

[e-mail]

IAN 270842

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 12345) als Nachweis für den Kauf bereit.

Hersteller

Uni-Elektra GmbH

Kirchstr. 48

72145 Hirrlingen / Deutschland

CE IP44

Uni-Elektra GmbH

Kirchstr. 48

72145 Hirrlingen

Germay

Stand der Informationen:

12 / 2015 · Ident.-No.: 10297A, B, C, D

IAN 270842
