S-4604 - Audio-/Video-Konverter SWIT - Kostenlose Bedienungsanleitung

Produkttyp	3G/HD/SD-SDI Verteiler
Marke	SWIT
Modell	S-4604
Kategorie	Audio-/Video-Konverter
Eingänge	1 x 3G/HD/SD-SDI (BNC)
Ausgänge	4 x 3G/HD/SD-SDI (BNC)
Unterstützte Formate	1080p (60/59.94/50), 1080p (30/29.97/25/24/23.98), 1080i (60/59.94/50), 720p (60/59.94/50), 576i (50), 480i (59.94)
Leistungsaufnahme	≤ 2 W
Betriebsspannung	DC 6-18 V
Betriebstemperatur	0°C bis +70°C
Luftfeuchtigkeit	10% - 90%
Abmessungen (B × H × T)	105 × 84,15 × 29 mm
Gewicht	210 g
Gehäuse	Robustes Gehäuse
Statusanzeigen	Power (rot), Status (grün), SDI LOCK (gelb)
Montage	Bodenmontage mit Gewindebohrungen, Montageplatte inklusive
Wartung	Nicht selbst zerlegen; vor Regen und Feuchtigkeit schützen
Sicherheit	Nur mit mitgeliefertem Netzteil verwenden; bei Fremdnetzteil Spannung und Polarität prüfen

Häufig gestellte Fragen - S-4604 SWIT

Wie schließe ich den S-4604 an?

Verbinden Sie ein SDI-Signal mit dem Eingang SDI IN (BNC). Die Ausgänge SDI OUT 1-4 liefern das verteilte Signal. Schließen Sie das mitgelieferte Netzteil an den DC 12V-Anschluss an.

Welche SDI-Formate werden unterstützt?

Der Verteiler unterstützt 3G/HD/SD-SDI nach SMPTE-425M, 274M, 296M, ITU-R BT.656 und SMPTE-125M, darunter 1080p, 1080i, 720p, 576i und 480i.

Was bedeuten die LED-Anzeigen?

Power (rot): Gerät ist eingeschaltet. Status (grün): SDI-Eingang wird erkannt. SDI LOCK (gelb): SDI-Ausgang ist aktiv.

Kann ich den S-4604 im Außenbereich verwenden?

Das Gerät ist nicht wasserdicht. Halten Sie es von Regen und Feuchtigkeit fern. Die Betriebstemperatur beträgt 0°C bis +70°C, die Luftfeuchtigkeit 10% bis 90%.

Wie montiere ich den S-4604?

Verwenden Sie die mitgelieferte Montageplatte. Richten Sie die Schraublöcher 1 und 2 an den Gewinden 1 und 2 der Rückseite aus und befestigen Sie die Platte mit den Schrauben. Die Löcher 3-6 dienen zur Wand- oder Rackmontage.

Welches Netzteil wird benötigt?

Das Gerät arbeitet mit DC 6-18 V. Verwenden Sie das mitgelieferte Netzteil. Bei Fremdnetzteilen achten Sie auf Spannung, Polarität und Leistung (mind. 2 W).

Kann ich das Gerät selbst reparieren?

Nein, öffnen Sie das Gehäuse nicht. Wenden Sie sich bei Defekten an den Kundendienst. Eigenmächtige Reparaturen können die Garantie ungültig machen.

Wie reinige ich den S-4604?

Reinigen Sie das Gehäuse mit einem trockenen, fusselfreien Tuch. Verwenden Sie keine Flüssigkeiten oder Reinigungsmittel, um Schäden zu vermeiden.

Ist der S-4604 abwärtskompatibel?

Ja, er unterstützt 3G/HD/SD-SDI, sodass er mit älteren SDI-Geräten (SD) sowie mit HD- und 3G-Signalen kompatibel ist.

Was ist im Lieferumfang enthalten?

Der Lieferumfang umfasst den S-4604 Verteiler, eine Montageplatte mit Schrauben und ein Netzteil. Eine Bedienungsanleitung steht als PDF zur Verfügung.

BEDIENUNGSANLEITUNG S-4604 SWIT

USER MANUAL

SWIT Electronics Co., Ltd.

Tel:[phone]

Fax:[phone]

http://www.swit.cc

E-mail: [e-mail]

1. Characteristics

◆ Portable 3G/HD/SD-SDI distributor
◆ 1 SDI input, 4 SDI output
◆ Power/Input/Output status indicators
◆ Heavy duty housing
◆ Bottom screw threads for installing

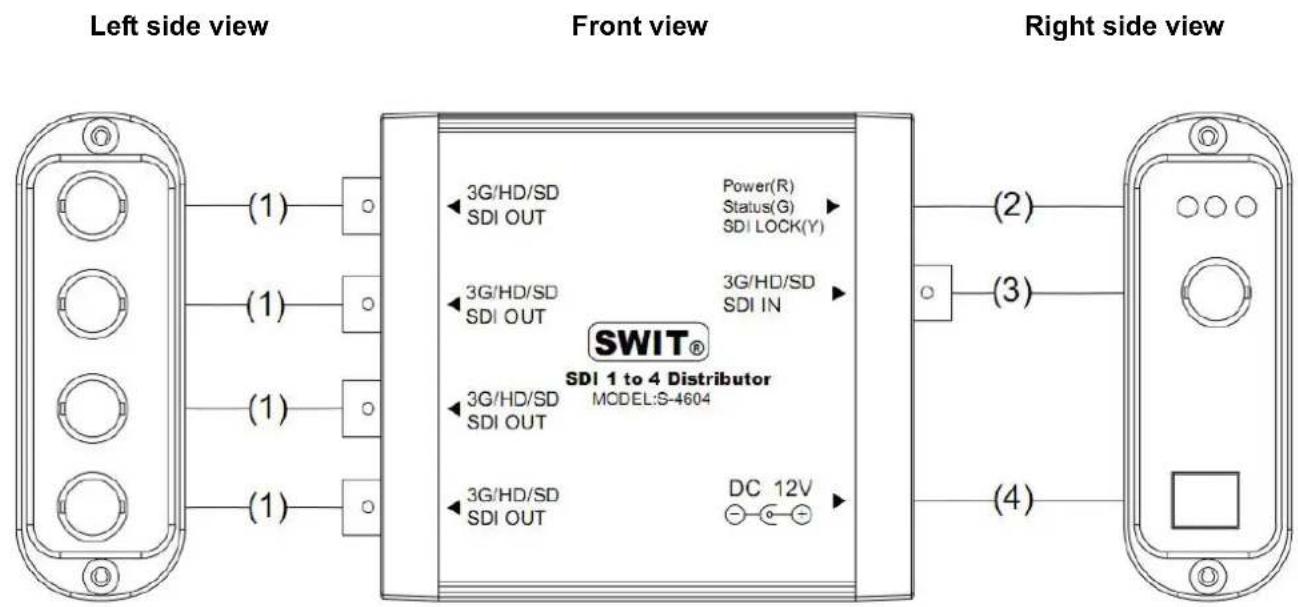

2. Product View

Left side view Front view Right side view SWIT® SDI 1 to 4 Distributor MODEL:S-4604 3G/HD/SD SDI OUT Power(R) Status(G) SDI LOCK(Y) 3G/HD/SD SDI OUT 3G/HD/SD SDI OUT 3G/HD/SD SDI OUT DC 12V (1) (1) (1) (1) (2) (3) (4)

(1) SDI OUT: 3G/HD/SD-SDI output (BNC)
(2) LED status indicator:

Power (Red): Power indicator

Status (Green): Status indicator, lights on when SDI input is recognized SDI LOCK (Yellow): SDI indicator, lights on when there's SDI output

(3) SDI IN: 3G/HD/SD-SDI input (BNC)
(4) DC 12V: 5.5mm pole DC input

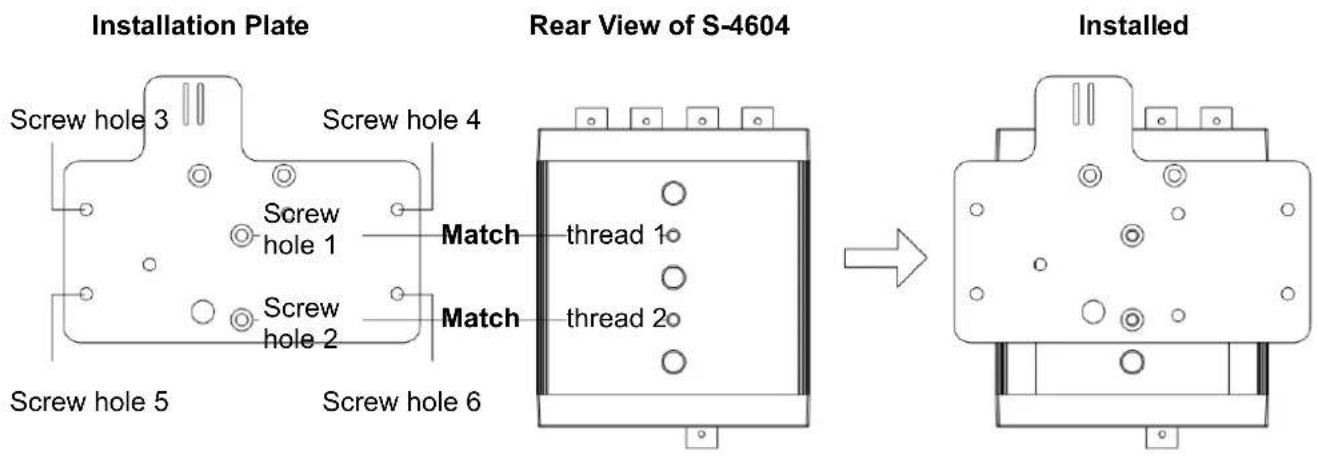

3. Installation Plate

Installation Plate Screw hole 3 Screw hole 4 Screw hole 1 Match Screw hole 2 Screw hole 5 Screw hole 6 Rear View of S-4604 Match thread 1 thread 2 Installed

Match the screw holes 1&2 with the threads 1&2 of S-4604, and fix the installation plate to the S-4604 by the supplied screws. The screw holes 3, 4, 5, 6 are used to install S-4604 to wall or racks.

4. Specifications

Input 3G/HD/SD-SDI×1
Output 3G/HD/SD-SDI×4
Format	SDI	SMPTE-425M	1080p (60 / 59.94 / 50)
		SMPTE-274M	1080p (30 / 29.97 / 25 / 24 / 23.98)
			1080i (60 / 59.94 / 50)
		SMPTE-296M 720p (60 / 59.94 / 50)
		ITU-R BT.656 576i (50)
		SMPTE-125M 480i (59.94)
Power	≤2W
Working Voltage DC 6-18V
Working Environment Temperature: 0°C-+70°C, Humidity:10%-90%
Dimension	105×84.15×29 mm
Net weight	210g

5. Maintenance

1. Please do not disassemble the product by yourself.
2. Keep the product away from rain or moisture.
3. Please use the provided power adapter and if you use third party power adapter, please make sure the voltage range, supplied power, and polarity of power lead are fit.
