4KS7800Air - Medienplayer Fantec - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts 4KS7800Air Fantec als PDF.
| Produkttyp | Medienplayer |
| Marke | Fantec |
| Modell | 4KS7800Air |
| Betriebssystem | Android 9.0 |
| Prozessor | S905X2 Quad Core ARM Cortex-A53 |
| Videoausgänge | HDMI 2.1, AV (Composite) |
| Videoformate | VP9 4K @60fps, H.265 10-bit 4K @60fps, H.264, MPEG, MKV, MP4 u.a. |
| Audioformate | AAC, WAV, MP3 u.a. |
| Bildformate | JPG, BMP, PNG u.a. |
| Netzwerk | WLAN 2,4/5 GHz (802.11ac/b/g/n), RJ45 10/100M |
| Speicheranschlüsse | USB 2.0, USB 3.0, SD-Kartenleser (SDHC/SDXC) |
| Stromversorgung | DC 5V/2A über Steckernetzteil (AC 100-240V 50/60Hz) |
| Leistungsaufnahme | < 8 W |
| Betriebstemperatur | 0 °C – 40 °C |
| Lieferumfang | Media Player, Fernbedienung, HDMI-Kabel, 5V Steckernetzteil, Bedienungsanleitung |
| Sicherheit | Waagerecht aufstellen, Lüftungsöffnungen frei halten, vor Feuchtigkeit und Staub schützen |
| Reinigung | Nur mit trockenem, weichem Tuch reinigen |
| Reparatur | Keine vom Benutzer zu wartenden Teile; bei Störungen Service kontaktieren |
Häufig gestellte Fragen - 4KS7800Air Fantec
Benutzerfragen zu 4KS7800Air Fantec
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Medienplayer kostenlos im PDF-Format! Finden Sie Ihr Handbuch 4KS7800Air - Fantec und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. 4KS7800Air von der Marke Fantec.
BEDIENUNGSANLEITUNG 4KS7800Air Fantec
Lesen Sie bitte die Kurzanleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.
Vielen Dank, dass Sie sich für den FANTEC 4KS7800 entschieden haben. Wir hoffen, dass Sie mit diesem Gerät zur Heimunterhaltung viel Freude haben werden.
Hinweis: Alle Informationen in diesem Handbuch waren zum Zeitpunkt der Veröffentlichung vollständig und korrekt. Da das Produkt jedoch fortlaufend von unseren Ingenieuren aktualisiert und weiterentwickelt wird, kann es sein, dass die Software Ihres Geräts eine etwas andere Erscheinung oder abgeänderte Funktionalität als in diesem Handbuch aufweist.
Um den FANTEC 4KS7800 Media Player sicher und effizient nutzen zu können, lesen Sie sich bitte vor der ersten Benutzung das Handbuch sorgsam durch.
Sicherheitsanweisungen 04
Lieferumfang 05
Hardware 06
Anschluss des Players 07
Fernbedienung 08 / 09
Technische Spezifikationen 10
Fehlerbehebung 11/12
English 13 - 21
SICHERHEITSANWEISUNGEN
Bitte nutzen Sie das Gerät in waagerechter Position.
Bitte benutzen Sie das mit gelieferte 5V Steckernetzteil.
Stellen Sie das Gerät nicht in der Nähe von schädlichen Wärmequellen auf.
Blockieren Sie keine Belüftungsöffnungen.
Halten Sie das Gerät fern von feuchter und staubiger Umgebung, um Feuer und Stromschläge zu vermeiden.
Schalten Sie das Gerät sofort aus und ziehen Sie den Netzstecker, wenn Sie bemerken, dass sich Rauch entwickelt oder wenn Sie brennenden Geruch wahrnehmen.
Trennen Sie die Stromversorgung, wenn Sie das Gerät längere Zeit nicht benutzen.
Stellen Sie keine schweren Gegenstände auf das Gerät.
Fassen Sie den Stromstecker nicht mit feuchten Händen an.
Das Gerät bitte nicht öffnen oder verändern.
Benutzen Sie nicht das Steckernetzteil, wenn Sie eine Beschädigung am Netzteil oder Kabel bemerken.
LIEFERUMFANG
Der Player wird mit folgendem Zubehör ausgeliefert:
5V Stecker- netzteil

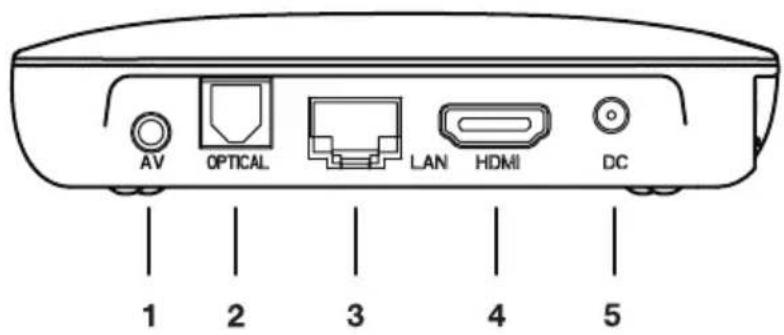

1 A/V Audio / Video Ausgang
2 optischer Audio Ausgang
3 LAN Netzwerk Anschluss RJ45
4 HDMI 2.1 Anschluss
5 DC IN 5V Stromanschluss
Rückseite
6 USB 2.0
7 USB 3.0
8 Kartenleser SDHC/SDXC
Seitenansicht
ANSCHLUSS DES PLAYERS
Bitte orientieren Sie sich beim Anschließen des Players an Ihr TV-Gerät sowie an Ihr Netzwerk an folgender Empfehlung:
Hinweis: Schalten Sie den Player und Ihr TV-Gerät aus, bevor Sie den Player mit Ihrem TV verbinden.
Verbindung zum TV herstellen
Verbinden Sie Ihren Player und Ihren TV mit dem mitgelieferten HDMI-Kabel. Alternativ können Sie den AV-Ausgang des Players mit einem passenden, optional erhältlichen Adapter nutzen und mit dem AV-Eingang Ihres TV verbinden.
Verbindung zum LAN-Netzwerk herstellen
Verbinden Sie Ihren Player mit Ihrem Netzwerkrouter. Benutzen Sie dafür ein LAN-Kabel oder melden Sie den Player in Ihrem WLAN an.
Schalten Sie den Player ein
Verbinden Sie Ihren Player mit dem Steckernetzteil. Der Player startet automatisch, sobald Sie den Strom einschalten.
Hinweis: Stellen Sie bitte bei Ihrem TV die richtige Signalquelle ein, bevor Sie den Player einschalten. Entweder HDMI oder A/V.
Tipp: Der Player unterstützt auch WLAN bzw. Wi-Fi. Sie finden auf dem Startbildschirm ein Icon, damit Sie Ihren Player mit Ihrem WLAN abstimmen können.

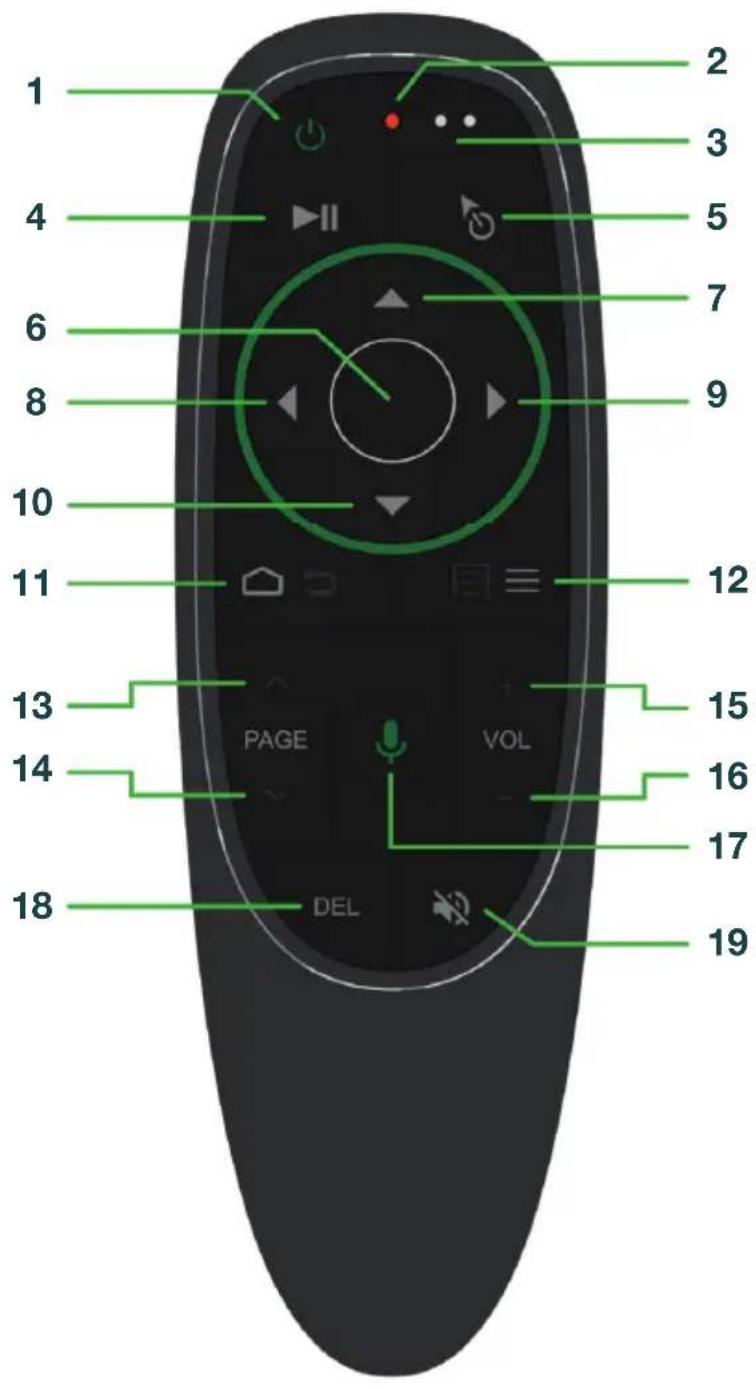

FERNBEDIENUNG
| Funktion | |
| 1 | Power |
| 2 | LED |
| 3 | Mikrofon |
| 4 | Play / Pause |
| 5 | Maus EIN / AUS |
| 6 | OK / Enter / linke Maustaste |
| 7 | oben |
| 8 | links |
| 9 | rechts |
| 10 | unten |
| 11 | Home / Zurück / rechte Maustaste |
| 12 | Menü |
| 13 | Seite hoch |
| 14 | Seite runter |
| 15 | Lautstärke + |
| 16 | Lautstärke - |
| 17 | Spracheingabe EIN / AUS |
| 18 | Löschen |
| 19 | Ton aus |
| 20 | Batteriefach-Verschlussdeckel |
TECHNISCHE SPEZIFIKATIONEN
CPU S905X2 Quad Core ARM Cortex-A53
Betriebssystem Android 9.0
Audio /Video HDMI 2.1, A/V Ausgänge
Video Formate VP9 4K @60fps, H.265 10-bit 4K @60fps, H.264, MPGE, MKV, MP4 und weitere Formate
Audio Formate AAC, WAV, MP3 und weitere Formate
Bild Formate JPG, BMP, PNG und weitere Formate
Netzwerk WLAN 2,4/5GHz, 802.11ac/b/g/n, RJ45 Anschluss 10M/100M
Betriebstemperatur 0°C - 40°C
Eingangsspannung AC100-240V 50/60Hz Steckernetzteil
Eingangsspannung DC 5V/2A Media Player
Leistungsaufnahme <8W
FEHLERBEHEBUNG
| Fehler Lösung | |
| Keine Bildanzeige, nachdem der Media Player eingeschaltet wurde | Prüfen Sie bitte, ob das Stecker-netzteil richtig eingesteckt istPrüfen Sie, ob das Stromkabel richtig im Media Player eingesteckt istPrüfen Sie bitte, ob das Video-Kabel richtig eingesteckt ist |
| Auf dem TV erscheint ein Bild, aber kein Ton | Prüfen Sie die Kabelverbindungen: trennen Sie das HDMI/AV-Kabel und stecken es wieder aufDrücken Sie auf der Fernbedienung die Taste Nr. 13 (stumm schalten/ mute)Drücken Sie auf der Fernbedienung die Taste Nr. 6 und erhöhen Sie die Wiedergabe-Lautstärke |
| Keine Netzwerk- verbindung | Prüfen Sie die Kabelverbindung: ziehen Sie das Netzwerkkabel abDeaktivieren Sie das WLAN in den Netzwerk-Einstellungen und schalten Sie es wieder einÜberprüfen Sie die Einstellungen Ihres WLAN-ZugangsStellen Sie den Player näher an den Router heran |
| Fernbedienung funktioniert nicht | Achten Sie darauf, dass Sichtverbindung zwischen Fernbedienung und dem Media Player bestehtWechseln Sie bitte die BatterienWenn die Tasten nicht mehr zuverlässig funktionieren, wenden Sie sich bitte an den Service |
Billwerder Billdeich 605B
Schreibfehler, Fehler und technische Änderungen werden vorbehalten.
*made in China
Microsoft und Windows sind eingetragene Warenzeichen der Microsoft Corporation.
Google, Android, Google Play, YouTube, Chrome, Google+ und andere
Warenzeichen sind Eigentum der Google Inc.
Weitere Marken der Google Inc. sind unter www.google.com/permissions einsehbar.
Alle anderen Warenzeichen sind rechtmäßiges Eigentum ihrer Urhebe r.
SAFETY INSTRUCTIONS
Billwerder Billdeich 605B
Billwerder Billdeich 605B
21033 Hamburg
Germany
Konformitätserklärung / Declaration of conformity:
Hiermit erklären wir, dass der Artikel mit den Bestimmungen der RL 2014/53/EG übereinstimmt.
Konformitätserklärung / Declaration of conformity:
http://www.fantec.de/unternehmen/bestimmungenrichtlinien/ce/
Marke : Fantec
Modell : 4KS7800Air
Kategorie : Medienplayer
