BEDIENUNGSANLEITUNG Auto Sense iOttie

Befolgen Sie für einen optimalen Einbau die detaillierten Anweisungen in diesem Handbuch, wenn Sie das Auto Sense verwenden. I Ottle haftet nicht für mögliche Schäden, die auf Grund einer unsachgemäßen Verwendung des Produkts entstehen.

Kritische Information

Die Montage in einem senkrechten Winkel zur Halterung funktioniert am besten mit dem Näherungssensor.

Wenn das Smartphone in einem Winkel montiert werden soll, muss es sich sehr nahe am Sensor befinden, damit sich die Arme öffnen können.

Reflektierende Smartphone-Hüllen funktionieren am besten. Bei Verwendung einer dunkel gefärbten oder strukturierten Hülle muss sich das Smartphone sehr nahe an der Halterung befinden, damit sich die Arme automatisch öffnen können.

Kompatibilität

Überprüfen Sie vor der Verwendung des Produkts, ob Ihr Mobiltelefon mit Qi Wireless kompatibel ist. Zu den kompatiblen Geräten gehören iPhone X, iPhone Xs, iPhone XR, Samsung Galaxy S10, S10+, Note9+, and Google Pixel 3.

Aufladen im Fahrzeug mit Qi Wireless

Verwenden Sie das mitgelieferte iOttie-Autoladegerät und das Micro-USB-Kabel. Wenn Sie ein Autoladegerät eines Drittanbieters verwenden sollten, verwenden Sie bitte einen Qualcomm Schnellader 2.0 oder einen gleichwertigen Adapter, um eine drahtlose Ladung zu empfangen (mit kompatiblen Geräten).

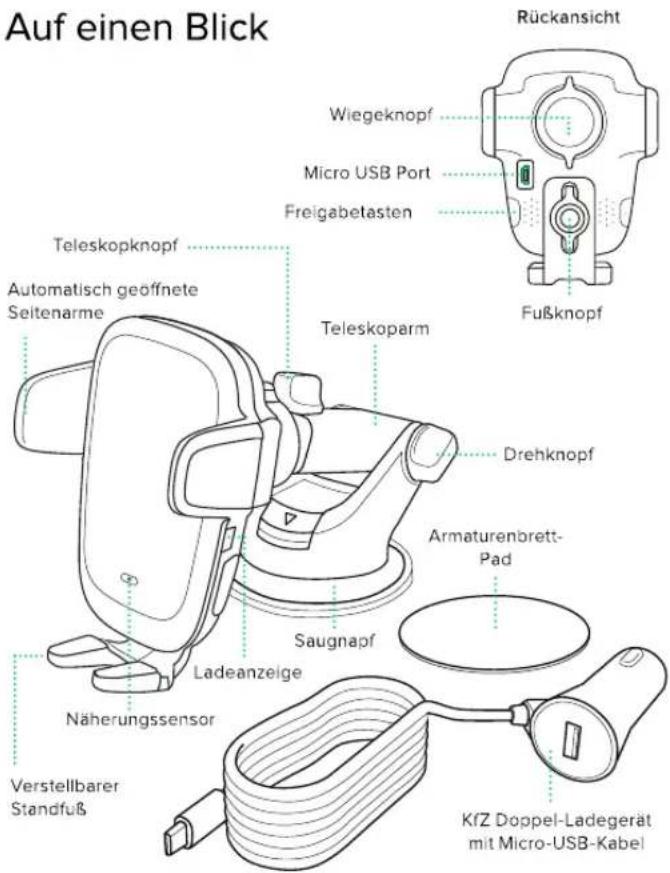

Auf einen Blick Rückansicht Wiegeknopf Micro USB Port Freigabetasten Teleskopknopf Automatisch geöffnete Seitenarme Teleskoparm Fußknopf Drehknopf Armaturenbrett- Pad Saugnapf Ladeanzeige Näherungssensor Verstellbarer Standfuß KfZ Doppel-Ladegerät mit Micro-USB-Kabel

Installationsanweisungen.

1. Montage der Halterung

Verbinden Sie die Montagehalterung mit dem Kugelgelenk.

Dann ziehen Sie den Wiegeknopf fest

2. Auswahl des Ortes

Wählen Sie eine Installationsmethode: Armaturenbrett / flache Oberfläche (A) oder Windschutzscheibe / gebogenes Glas (B).

Option A

Installation von Armaturenbrett oder flacher Oberfläche

Wählen Sie einen Bereich auf einer flachen Oberfläche auf dem Armaturenbrett des Fahrzeugs und wischen Sie Staub oder Schmutz von der Oberfläche ab.

1. Ziehen Sie den Film vom Armaturenbrett-Pad ab und kleben Sie den gewünschten Installationsort fest.

2. Ziehen Sie den Schutzfilm vom Saugnapf ab und drücken Sie die Halterung fest auf das Armaturenbrett-Pad.

3. Drücken Sie den Hebel nach unten, um die Halterung zu fixieren.

Option B

Windschutzscheibeninstallation oder gebogene Glasinstallation

Drücken Sie den Verriegelungshebel nach unten, um die Absaugung zu aktivieren.

STICKY SUCTION CUP

1. Ziehen Sie den Schutzfilm vom Saugnapf ab und drücken Sie die Halterung fest auf die Windschutzscheibe.

1. Drücken Sie den Verriegelungshebel nach unten, um die Absaugung zu aktivieren.

Anschließen der Stromversorgung

1. Stecken Sie den Mikro-USB-Stecker in die Ladehalterung auf der Rückseite des magnetischen Befestigungskopfes.

1. Stecken Sie das Kfz-Ladegerät in den Stromanschluss Ihres Fahrzeugs.

Verwendung des Auto Sense-Mechanismus

Sobald die Vorrichtung vom Stromnetz getrennt oder das Auto gestartet wird, ist der interne Akku von Auto Sense ungefähr eine Stunde lang geladen.

Montieren und Aufladen

1. Die Seitenarme der Halterung öffnen sich automatisch für eine Sekunde über einen leisen Schrittmotor, wenn das Smartphone vom Näherungssensor der Halterung erkannt wird.

Wi Charger

1. Sobald das Smartphone in der Halterung platziert ist, schließen sich nach einer Sekunde die Arme automatisch. Das drahtlose Qi-Laden beginnt sofort.

Freigabevorrichtung

1. Die Tasten auf beiden Seiten der Vorrichtung können die Arme ebenfalls öffnen und schließen. Es können eine oder beide Tasten gedrückt werden.

Die Stromversorgung von Auto Sense erfolgt über ein Mikro-USB-Kabel. Die Vorrichtung verfügt über keinen Ein-/Ausschalter. Nach dem Einstecken bleibt die Vorrichtung eingeschaltet, es sei denn, das Fahrzeug schaltet sich im Parkmodus aus

Einstellung der Halterung

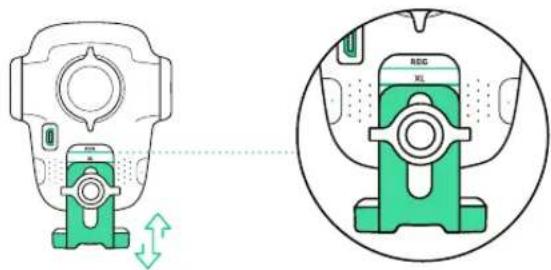

1. Fußknopf

Der Standfußregler ist standardmäßig auf Smartphones normaler Größe eingestellt. Der Standfuß muss für übergroße Smartphones oder Hüllen mit dickerem Unterteil angepasst werden.

Den Fuß nach unten bewegen, bis die Markierung entsprechend der Linienzeichnung ausgerichtet ist.

Sich auf dem Teleskoparm befindend, lockern Sie den Arm und ziehen Sie ihn fest, um den Abstand zu sichern.

4. Drehknopf

An der Seite der Montagesockel gelegen, durch Drehen können Sie den Teleskoparm schwenken. Ziehen Sie in fester Position fest.

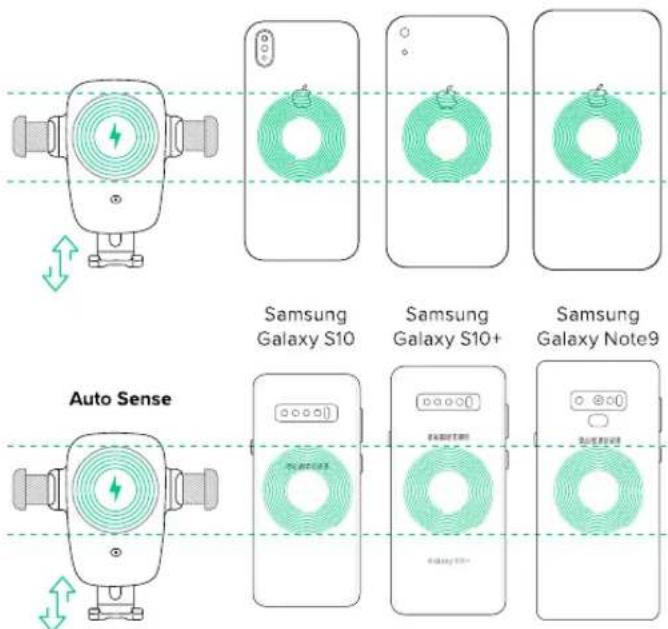

Qi-Ausrichtungshilfe

Die Qi-Empfängerspule befindet sich in der Regel im mittleren Bereich des Telefons. Informieren Sie sich beim Hersteller Ihres Mobiltelefons über die Position der Qi-Spule.

Bei größeren (Plus)-Smartphones oder größeren Hüllen muss der Knopf an der Halterung entsprechend der Markierung auf der Rückseite eingestellt werden, um eine korrekte Ausrichtung mit den Qi-Spulen zu gewährleisten.
! Bitte der untenstehenden Anleitung folgen, um das Smartphone mit der Vorrichtung für eine optimale drahtlose Ladung auszurichten.

Samsung Galaxy S10 Samsung Galaxy S10+ Samsung Galaxy Note9 Auto Sense

Drahtloses Ladegerät-Spezifikationen

EINGABE	DC 9.0V-1.67A DC 5.0V-2.0A
LADEANSCHLUSS MICRO USB	MICRO USB
LÄNGE 2.96"	2.96"
BREITE 2.75"	2.75"
HÖHE 3.74" (Fuß nicht gestreckt)	(Fuß nicht gestreckt)
GEWICHT 4.16oz	4.16oz

Auto-Ladegerät-Spezifikationen

MODELL-NR CHY-CC-U2CQ3C	CHY-CC-U2CQ3C
INPUT DC 12V~24V	DC 12V~24V
OUTPUT	DC 5V - 3ADC 9V - 2ADC 12V - 1.5A
MICRO USB KABELLÄNGE820MM	120MM

Ladeindikator

Konstantes Grünes Licht	Smartphones wird aufgeladen.
Blinkendes Rotes Licht	Smartphones wird nicht aufgeladen.Fremdkörper erkannt oderÜberhitzung der Halterung oder desSmartphones.

Empezando

DE Wenn Sie von Ihrem iOttie-Produkt begeistert sind, lassen Sie es uns bitte wissen, indem Sie eine Bewertung online abgeben oder sich mit uns auf unseren sozialen Plattformen verbinden.

Hiermit erklärt lOttie, dass sich diese in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU befindet. Die EG-Konformitätserklärung kann hier heruntergeladen werden: https://www.lottle.com/support/doc*
