BEDIENUNGSANLEITUNG VP89L SHURE

Allgemeine Beschreibung

Das VP89 ist ein professionelles Richtrohrmikrofon, das für Anwendungen bei wichtigen A/V-Medienproduktionen eingesetzt wird. Die VP89-Modelle verfügen über austauschbare lange, mittellange und kurze Kapseln und bieten skalierbare, ausgezeichnete Unterdrückung außeraxialer Schallquellen für Fokus und Flexibilität bei einem breiten Spektrum von Einsatzumgebungen.

Varianten

Das VP89 ist in drei Modellvarianten mit langer, mittellanger und kurzer Kapsel erhältlich: VP89L, VP89M und VP89S.

Das VP89 Mikrofon verfügt über einen engeren Akzeptanz-Winkel (weist eine stärkere Richtcharakteristik auf), wenn es mit längeren Kapseln verwendet wird, wie in der nachfolgenden Grafik dargestellt.

Technische Eigenschaften

• Erstklassiges Produktionsmikrofon mit der Qualität, Robustheit und Zuverlässigkeit von Shure
• Eng gebündelte, gleichförmige Richtcharakteristik; optimiert zur Abnahme weit entfernter Schallquellen
• Modulare Bauweise ermöglicht optimale Leistung in einem breiten Spektrum von Produktionsumgebungen.
• Überragende Gleichtaktunterdrückung; extrem geringe Störanfälligkeit für Brumm, Rauschen und Funkstörungen
  • Geringes Eigenrauschen und hoher Ausgangspegel
• Class A-Vorverstärker bietet Transparenz und extrem schnelles Einschwingverhalten ohne Übernahmeverzerrung bei minimaler harmonischer und Intermodulationsverzerrung.
• Wählbarer Frequenzgang im Tiefbassbereich
• Leichte, kompakte Bauweise unterstützt lange Betriebszeiten und minimiert Bedienerermüdung, die mit vielen Richtrohrmikrofonen assoziiert wird.
• Konstruktion aus Aluminiumlegierung in Flugzeugqualität widersteht Verschleiß und Missbrauch
• In einem breiten Spektrum von Temperatur- und Feuchtigkeitsbedingungen einsetzbar

Einstellung des LowCut-Filters

Ein zweistufiger Schalter am Vorverstärker dient zur Einstellung des Frequenzgangs im Tiefbassbereich. Den LowCut-Filter verwenden, um Raumräusche und den Nahbesprechungseffekt zu reduzieren.

— Normaler Frequenzgang: Bietet bei den meisten Anwendungen den natürlichsten Klang.

Bassabsenkungs-Rolloff: Stellt ein Rolloff von 12 dB pro Oktave unter der für jedes Modell angegebenen Frequenz zur Verfügung (siehe technische Daten des Produkts). Verringert Bodenrumpeln und niederfrequente Raumgeräusche von Heizungs- und Klimaanlagen.

Auswechseln der Kapseln

1. Die am Mikrofon angelegte Phantomspeisung ausschalten.
2. Die Kapsel vom Vorverstärker abschrauben. Nicht verwendete Kapseln mit angebrachter Schutzkappe (im Lieferumfang zusätzlich gekaufter Kapseln enthalten) aufbewahren.
3. Die Ersatzkapsel auf den Vorverstärker schrauben. Nicht zu stark anziehen.

Hinweis: Vor jedem Gebrauch sicherstellen, dass die Kapsel fest am Vorverstärker angebracht ist, um Signalverlust während des Betriebs zu verhindern.

Sonderzubehör

Windschutz

Den mitgelieferten Windschutz verwenden, um Windgeräusche zu reduzieren. Für zusätzlichen Schutz bietet Shure zwei erstklassige Rycote®-Windschutze als Zubehör an:

• Softie-Windschutz: Bedämpft bis zu 25 dB des Windgeräuschs
• Windschutzsatz mit Erschütterungsabsorber: Bedämpft bis zu 38 dB des Windgeräuschs, wobei wichtige höhere Frequenzen bewahrt werden. Umfasst Lyre-Erschütterungsabsorber, die eine Isolierung von bis zu 25 dB bieten.

Erschütterungsabsorber

Shure bietet vier Rycote® Softie Lyre-Erschütterungsabsorber an, um Körperschall und niederfrequente Vibrationen um bis zu 15 dB zu reduzieren:

• InVision Video: Wird am standardmäßigen Kameraschuh befestigt. Für VP89S und VP89M.
• Kameraklemmenadapter (CCA): Passt in eine standardmäßige Kameraklemme. Für VP89S und VP89M.
• Pistolengriff: Verstellbare Handhalterung. Für VP89S und VP89M.
• Galgenadapter: Wird an der Stange eines Galgens befestigt. Für VP89L.

Hinweis: Alle Softie Lyre-Erschütterungsabsorber (außer InVision Video) verfügen über 3/8-Zoll- und 5/8-Zoll-Adapter mit Innengewinde für zusätzliche Montageoptionen.

Doppelläufiger Adapter

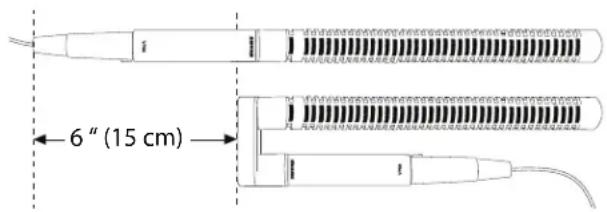

Der Adapter A89U verlegt den Vorverstärker- und Kabelanschluss unterhalb der Kapsel, wodurch die Länge des Mikrofons um bis zu 150 mm verkürzt wird.

6" (15 cm)

Abschlussimpedanz

Der maximal zu verarbeitende Schalldruck, der Übersteuerungspegel und der Dynamikbereich sind von der Eingangsabschlussimpedanz des Vorverstärkers, an den das Mikrofon angeschlossen wird, abhängig. Shure empfiehlt eine minimale Eingangsabschlussimpedanz von 1000 Ohm. Die meisten modernen Mikrofonvorverstärker erfüllen diese Anforderung. Höhere Impedanzen ergeben bessere Leistung für diese Spezifikationen.

Versorgungsspannungen

Dieses Mikrofon benötigt Phantomspeisung. Die beste Leistung wird bei einer Speisung mit 48 V Gleichspannung erzielt (IEC-61938); das Mikrofon kann jedoch mit Speisungen bis zu 11 V Gleichspannung betrieben werden, Die meisten modernen Mischer stellen Phantomspeisung bereit und erfordern die Verwendung eines symmetrischen Mikrofonkabels: XLR-zu-XLR bzw. XLR-zu-TRS.

Hinweis: Änderungen der Informationen in diesem Handbuch vorbehalten. Weitere Informationen über dieses Produkt finden Sie im Internet: www.shure.de.

Descripción general

Kapseltyp Elektret-Kondensator
Richtcharakteristik Superlere/ keulenförmig
Frequenzgang VP89L: VP89M: VP89S:
	60 bis 20,000 Hz	100 bis20,000 Hz	140 bis20,000 Hz
Ausgangsimpedanz 115,0 Ω
EmpfindlichkeitLeerlaufspannung, bei 1 kHz, typisch	-33,5 dBV/Pa ^11 (2,11 mV)
Maximaler Schalldruckpegel1 kHz bei 1 % Gesamtklirrfaktor ^[2]	2500 Ω Last: 132,0 dB Schalldruckpegel1000 Ω Last: 128,5 dB Schalldruckpegel
Signalrauschabstand ^[3]	79,0 dB
Dynamikbereichbei 1 kHz	2500 Ω Last: 117,0 dB1000 Ω Last: 113,5 dB
Begrenzungspegelbei 1 kHz, 1 % Gesamtklirrfaktor	2500 Ω Last: 4,0 dBV1000 Ω Last: 0,0 dBV
Eigenrauschenäquivalenter Schalldruckpegel,A-bewertet, typisch	15,0 dB
Gleichtaktunterdrückung20 bis 20,000 Hz	≥70,0 dB
LowCut-Filterschalter-12 dB/Okt. unterhalb der an-gegebenen Frequenz	LinearerFrequenzgang:Bassabsenkungs-Rolloff: 100 Hz200 Hz
Betriebstemperaturbereich -18°C (0°F) bis 57°C (135°F)
Lagerungstemperaturbereich -29°C (-20°F) bis 74°C (165°F)
Relative Betriebsfeuchtigkeit 0 bis 95%
Polarität Positiver Druck an der Membran erzeugt positive Spannungan Pin 2 in Bezug auf Pin 3.
Gehäuse Holzkohle-graue metallische gemalle Griff ausAluminiumlegierung und Grill mit Edelstahl-Abschirmung
Versorgungsspannungen 11–52 V DC ^[4] Phantomspeisung (IEC-61938), <2,0 mA
Nettogewicht VP89L: VP89M: VP89S:
	174 g (6,1 oz.) 138 g (4,9 oz.) 117 g (4,1 oz.)
^11 1 Pa=94 dB SPL ^2 Gesamtklirrfaktor des Mikrofon-Vorverstärkers, wenn der anliegende Eingangssignalpegel beim angegebenen Schalldruckpegel zum Kapselausgang äquivalent ist. ^23 Signalrauschabstand ist die Differenz zwischen 94 dB Schalldruckpegel und dem äquivalenten Schalldruckpegel des Eigenrauschens mit Bewertungskurve A. ^14 Alle Spezifikationen wurden bei Phantomspeisung mit 48 V Gleichspannung gemessen. Das Mikrofon funktioniert bei geringerer Spannung, jedoch mit etwas verringter Leistung und Empfindlichkeit.

Zulassungen

Zur CE-Kennzeichnung berechtigt. Entspricht der europäischen Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG. Entspricht den Anforderungen der harmonisierten Normen EN55103-1:1996 und EN55103-2:1996 für Wohngebiete (E1) und Leichtindustriegebiete (E2).

Die CE-Übereinstimmungserklärung ist erhältlich bei: www.shure.com/europe/compliance

Bevollmächtigter Vertreter in Europa:

Shure Europe GmbH

Zentrale für Europa, Nahost und Afrika

Abteilung: EMEA-Zulassung

Jakob-Dieffenbacher-Str. 12

75031 Eppingen, Deutschland

Telefon: [phone]

Telefax: [phone]

E-Mail: [e-mail]
