BEDIENUNGSANLEITUNG 545SD SHURE

E-Mail: [e-mail]

FURNISHED ACCESSORY

Swivel Adapter

A25D

REPLACEMENT PARTS

ALLGEMEINES TECHNISCHE DATEN

Das UNIDYNE® III Modell 545SD ist ein dynamisches, gerichtetes Doppelimpedanz-Mikrofon. Es wird ab Werk für niederohmigen Betrieb geschaltet und besitzt einen geräuschfreien Ein/Aus- Magnetschalter auf. Das UNIDYNE III ist ein beliebtes Mikrofon zur Instrumentenabnahme und -aufzeichnung, kann aber auch auf Lesepulten für PA-Systeme, wie z.B. bei politischen Veranstaltungen und in Sitzungsräumen, Konferenzhallen, Hotels, öffentlichen Hörsälen, Stadien, Schulen und Kirchen, verwendet werden..

TECHNISCHE EIGENSCHAFTEN

Außergewöhnlich gleichförmige Nierenrichtcharakteristik verringert Rückkopplung bei • PA-Anwendungen auf ein Minimum

Wählbarer Doppelimpedanzbetrieb•

Geräuschfreier Ein/Aus-Magnetschalter mit VerriegelungDynamisches Nierenmikrofon• Frequenzgang: 50 bis 15.000 Hz•

ANSCHLÜSSE

Bei Verwendung des Mikrofons an einem symmetrischen Eingang führen die Pins 2 und 3 das Tonsignal. Bei Verwendung des Mikrofons an einem unsymmetrischen Eingang ein mit Pin 2 verdrahtetes Kabel als Signalführung verwenden und Pin 3 an die Kabelabschirmung (Masse), wie z.B. beim hochohmigen Kabel Shure C20AHZ, anschließen

IMPEDANZWAHL

Das Mikrofon wird ab Werk für niederohmigen Betrieb geschaltet. Zum Umschalten auf ho-chohmigen Betrieb wie folgt vorgehen.

1. Das Steckelement am Buchsenende des Mikrofons entfernen, indem die geschlitzte Stellschraube nach innen (gegen den Uhrzeigersinn) gedreht wird und das Steckelement vorsichtig aus dem Gehäuse gezogen wird.
   Den Impedanzwahlsockel mit 2 Anschlußklemmen vom hinteren Teil des Steckelements 2 abnehmen.
   Den Impedanzwahlsockel mit 2 Anschlußklemmen in umgekehrter Lage wieder an-3. schließen, so daß Pin 3 des Steckelements in die Sockelklemme „H“ (Weiß) eingesteckt wird.
   Das Steckelement wieder in das Mikrofon einbauen und die Stellschraube sicher festzie-4, hen, indem sie nach außen (im Uhrzeigersinn) gedreht wird.

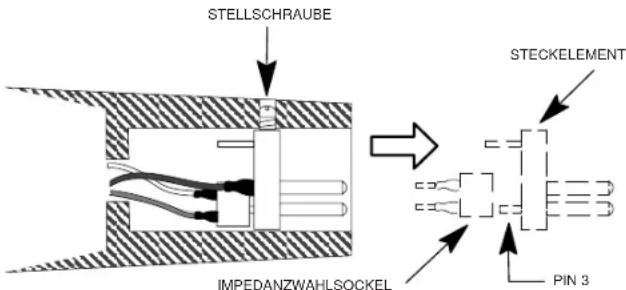

STELLSCHRAUBE IMPEDANZWAHLSOCKET STECKELEMENT PIN 3

IMPEDANZWAHL - BUCHSENENDE DES MIKROFONS

POLARITÄT

Sämtliche Kabel und Mikrofone sollten geprüft werden, um sicherzustellen, daß sie die-selbe Polarität aufweisen. Zum Prüfen zweier Mikrofone und/oder ihrer Kabel auf rich-tige Polarität werden diese an einem Verstärker angeschlossen; dann in die Mikrofone sprechen oder singen, wobei sie 7 bis 10 cm auseinandergehalten werden. Der von den Lautsprechern ausgehende Ton muß derselbe sein, ganz gleich, ob in eines der beiden Mikrofone besprochen oder direkt zwischen ihnen gesprochen wird. Falls der Ton erheblich abfällt oder wenn beim Sprechen zwischen den beiden Mikrofonen ein toter Punkt festgestellt wird, weisen entweder die Mikrofone oder ihre Kabel umgekehrte Polarität auf. Zum Ändern der Polarität eines Mikrofonkabels entweder ein Phaseninverter Shure A15PRS verwenden oder die an die Pins 2 und 3 des dreipoligen Steckers angeschlossenen Drähte an einem Ende des Kabels vertauschen. Zum Ändern der Polarität eines Mikrofons müssen die Leitungen der Mikrofonkapsel vertauscht werden. Diese Änderung sollte von Ihrem Vertragshändler, dem Shure-Servicecenter oder anderen qualifizierten Wartungstechnikern durchgeführt werden.

Typ	Dynamisch (Tauchspule)
Frequenzgang 50 bis 15.000 Hz
Richtcharakteristik Nierencharakteristik (gerichtet)-mit gleichförmi-gem Frequenzgang
Impedanz Die Nennimpedanz des Doppelimpedanzmikrofons beträgt 150 Ohm (Istwert: 250 Ohm) beim Anschluß an Mikrofoneingänge mit Nennimpedanzen von 19 bis 300 Ohm und „hochohmig“ beim Anschluß an hochohmige Mikrofoneingänge. Im Lieferzustand auf niederohmigen Betrieb geschaltet. Zum Ändern der Impedanz siehe die Abschnitte „Impodanzwahl“ und „Anschlüsse“.
Ausgangspegel (bei 1000 Hz) Leerlaufspannung*„L“-58,0 dBV . (1,3 mV)„H“-35,0 dBV . (17,6 mV)*0 dBV = 1 Volt je Pascal (1 Pa = 94 dBSchalldruckpegel)
Polarität Positiver Druck an der Membran erzeugt positiveSpannung an Pin 2 (in Bezug auf Pin 3).
Schalter Integrierter Ein/Aus-Magnetschaiter mit Verriegelung.Zum Sperren des Schalters in der Stellung ON, die Schraube an der Verriegelungsplatte entfernen und die Verriegelungsplatte um 180° drehen. Wieder zusammenbauen und die Schraube festziehen.
Kapselschwlngungsdämpfung Eingebauter Gummischwlngungsdämpfer
Schwenkadapter Im 90°-Bereich von der Senkrechten zur Waagerechteneinstellbar; er-möglicht einfaches Abnehmen, eignet sich zur Montage auf einem Stativ mit 5/8"-27-Gewinde
Gehäuse	Verchromtes Spritzgußgehäuse mit ARMO-DUR®-Grill und Edelstahl-Gitter
Nettogewicht (ohne Kabel)	255 g

ZERTIFIZIERUNG

Zur CE-Kennzeichnung berechtigt. Entspricht der Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG. Erfüllt die Prüfungs- und Leistungskriterien der europäischen Norm EN 55103 (1996) Teil 1 und 2 für Wohngebiete (E1) und Leichtindustriegebiete (E2). Die Konformitätserklärung ist über die unten stehende Adresse erhältlich:

SHURE Europe GmbH

Wannenäckerstrasse 28

74078 Heilbronn, Germany

Phone: [phone]

Fax: [phone]

E-Mail: [e-mail]

MITGELIEFERTES ZUBEHÖR

Schwenkadapter

A25D

ERSATZTEILE

Kapsel	R45
Filter und Grill	RK244G

SONDERZUBEHÖR

Übertrager zur Leistungsanpassung	A95 Series
Isolierungshalterung	A55M, A55HM
Vorrichtung zur Montage zweier Mikrofone	A26M
Windschutz	A2WS-GRA, A2WS-BLK
7,6 m-Kabel ( niederohmig)	C25J
6,1 m-Kabel ( hochohmig)	C20AHZ
