BEDIENUNGSANLEITUNG SM63 SHURE
Allgemeine Beschreibung
Das elegante und gleichzeitig robuste SM63 ist ein dynamisches Mikrofon mit Kugelcharakteristik und hoher Ausgangsleistung, das für professionelle Anwendungen entwickelt wurde, bei denen Leistung und Erscheinungsbild von herausragender Bedeutung sind. Der ausgeglichene, breite Frequenzgang ist auf optimale Sprachverständlichkeit zugeschnitten und umfasst einen geregelten Bassabsenkungs-Rolloff zur verringerten Abnahme von Stativ- und Windgeräuschen. Die eingebaute Brummkompensations-Spule macht das Mikrofon unempfindlich gegen starke Einstreuungen, die beispielsweise von der Studiobeleuchtung erzeugt werden.
Die drei Modelle unterscheiden sich nur in Länge und Farbe. Das champagnerfarbene SM63 wurde für Handgebrauch auf Bühnen sowie in Rundfunk-, Aufnahme- und Fernsehstudios entwickelt. Das champagnerfarbene SM63L und das schwarze SM63LB eignen sich ideal für Außeninterviews, Sportberichte und andere Situationen, in denen längere Mikrofone gewünscht werden.
Alle drei Modelle verwenden ein von Shure patentiertes Erschütterungsabsorbersystem, um den Körperschall auf ein Minimum zu reduzieren. Sie verfügen außerdem über einen stoßfesten VERAFLEX ^TM Grill, der das Mikrofon bis zu einer Fallhöhe von 2 Metern vor Beschädigung schützt und unempfindlich gegen Rost, Korrosion und Feuchtigkeit ist. Der integrierte Popp-Filter reduziert effektiv Atemgeräusche. Für den Gebrauch im Freien ist für das SM63L und das SM63LB ein zweilagiger Windschutz als Zubehör erhältlich. Im Lieferumfang aller Modelle ist ein Stativadapter und eine Aufbewahrungstasche mit Reißverschluss enthalten. Kabel sind separat erhältlich.
Technische Eigenschaften
• Gleichförmige Kugelrichtcharakteristik
- Speziell auf optimale Sprachverständlichkeit zugeschnittener Frequenzgang
• Hohe Ausgangsleistung, niedrige Impedanz
- Integrierter Erschütterungsabsorber zur geringeren Abnahme von Körperschall und Stativ-Vibrationen
- Brummkompensations-Spule macht das Mikrofon unempfindlich gegen starke Einstreuungen
- Windschutz für den Gebrauch im Freien minimiert widrige Windbedingungen
- Aufbewahrungstasche mit Reißverschluss und bruchfester Stativadapter im Lieferumfang enthalten
- Außergewöhnlich robuster Grill aus VERAFLEX™ schützt vor Beschädigungen durch Herunterfallen und ist unempfindlich gegen Rost, Korrosion und Feuchtigkeit
- Schlanke Form macht auf der Bühne, auf dem Bildschirm und im Fernsehen einen attraktiven Eindruck
- Ausgezeichnete Balance und Griffigkeit für Handgebrauch
- Shure-Qualität, -Robustheit und -Zuverlässigkeit
Technische Daten
Typ
Dynamisch (Tauchspule)
Frequenzgang
80 bis 20,000 Hz
Richtcharakteristik
Kugelcharakteristik
Ausgangsimpedanz
EIA-Zulassung bei 150 Ω 298 Ω Istwert
Empfindlichkeit
(bei 1 kHz, Leerlaufspannung)
-56,5 dBV/Pa [1] (1,5 mV)
Brummeinkopplung
typisch, bei 60 Hz
21 dB äquivalenter Schalldruckpegel in einem Feld mit 1 Millioersted
Polarität
Positiver Druck an der Membran erzeugt positive Spannung an Pin 2 in Bezug auf Pin 3.
Nettogewicht
| SM63 99 g (3,5 oz.) | |
| SM63L, SM63LB 124 g (4,3 oz.) |
Stecker
Dreipoliger (XLR) Profi-Audiostecker
Gehäuse
Champagnerfarbenes Aluminium mit VERAFLEX™-Grill
line

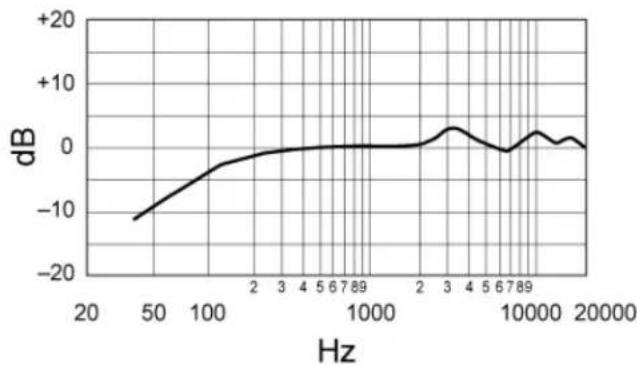

| Hz | dB | |-------|------| | 20 | -12 | | 50 | -8 | | 100 | -4 | | 2 | -2 | | 3 | 0 | | 4 | 0 | | 5 | 0 | | 6 | 0 | | 7 | 0 | | 8 | 0 | | 9 | 0 | | 1000 | 0 | | 2 | 2 | | 3 | 4 | | 4 | 2 | | 5 | 0 | | 6 | -2 | | 7 | -4 | | 8 | -2 | | 9 | 0 | | 10000 | 2 | | 20000 | 0 |Typischer Frequenzgang
Zubehör
Im Lieferumfang enthalten
| Mikrofonklammer A57F | |
| Trage-/Aufbewahrungstasche 95A2313 |
Optionales Zubehör
| Windschutz (braun) RK229WS | |
| Windschutz (schwarz) 49A130 | |
| Tischstativ S37A | |
| Schockabsorber A53M | |
| 7,6 m langes TRIPLE-FLEXTM-Kabel mit schwarzem XLR-Stecker am Mikrofonende | C25E |
| 7,6 m langes TRIPLE-FLEX-Kabel mit chromefarbenen XLR-Steckern C25F |
Ersatzteile
| Kapsel R191 | |
| Ersatz-Grill (SM63) RK366G | |
| Ersatz-Grill (SM63L) RK367G | |
| Ersatz-Grill (SM63LB) RK368G | |
| Steckelement RK152P |
Zulassungen
Dieses Produkt entspricht den Grundanforderungen aller relevanten Richtlinien der Europäischen Union und ist zur CE-Kennzeichnung berechtigt.
Die CE-Konformitätserklärung ist erhältlich bei: www.shure.com/europe/compliance
Bevollmächtigter Vertreter in Europa:
Shure Europe GmbH
Zentrale für Europa, Nahost und Afrika
Abteilung: EMEA-Zulassung
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Deutschland
Telefon: +49 7262 9249-0
Telefax: +49 7262 9249-114
E-Mail: info@shure.de
