BEDIENUNGSANLEITUNG BTDM4523012 HOOVER

WICHTIGE SICHERHEITSHINWEISE

Gebrauchsanleitung. Dieser Staubsauger darf nur für seinen dafür vorgesehenen Zweck gemäß dieser Bedienungsanleitung verwendet werden. Vor der Benutzung des Geräts muss die vorliegende Gebrauchsanleitung gelesen und vorstanden worden sein.

Verwenden Sie nur von Hoover empfohlene oder gelieferte Zubehörteile.

Bei der Verwendung von Gerätezubehör muss der Staubsauger aufrecht stehen (in Abstellposition). Dadurch werden Schäden am Teppich oder Bodenbelag vermieden. Positionieren Sie den Staubsauger bei der Reinigung von Treppen NICHT oberhalb Ihres Standorts!

Sicherheit von Kindern, älteren Menschen oder gebrechlichen Personen: Lassen Sie Kinder nicht mit dem Gerät oder den Bedienelementen spielen. Die Benutzung des Geräts durch ältere Kinder bzw. bejahrt oder gebrechliche Menschen sollte nur unter Aufsicht eines Erwachsenen erfolgen.

STATISCHE ELEKTRIZITÄT. Manche Teppiche können die Bildung statischer Elektrizität vorursachen, die jedoch sehr gering und bei Entladung nicht gesundheitsschädlich ist.

Gerät NICHT im Freien, auf nassen Oberflächen oder zum Nass- Saugen verwenden.

Hände, Fuß, lose Bekleidung und Haare von den rotierenden Bürsten fernhalten.

KEINE harten oder scharfen Gegenstände, Streichhölzer, Zigarettenkippen oder Ähnliches aufsaugen.

KEINE entflammbaren Flüssigkeiten, wie z.B. Reinigungsmittel, Benzin oder deren Dämpfe, aufsaugen.

Raumsprays/Sprühdosen können entzündlich sein. NICHT in der Nähe des Staubsaugers verspruhen.

NETZKABEL. Während des Saugens NICHT über das Netzkabel fahren. Den Gerätestecker nicht am Kabel aus der Netzdose ziehen.

STÖRUNGEN. Den Staubsauger NICHT mehr benutzen, wenn das Gerät defekt erscheint. Ist das Netzkabel beschädigt, darf der Staubsauger NICHT LÄNGER benutzt werden. Ein beschädigtes Netzkabel muss von einem zugelassenen Hoover-Kundendiensttechniker ausgetauscht werden, damit die Sicherheit des Geräts gewährleistet ist.

NACH JEDEM GEBRAUCH. Gerät ausschalten und Stecker aus der Steckdose ziehen.

Auch vor der Reinigung oder Wartung des Geräts den Staubsauger stets ausschalten und den Netzstecker aus der Dose ziehen. HOOVER-KUNDENDIENST. Um auf Dauer den sicheren und effizienten Betrieb dieses Geräts zu gewährleisten, empfehlen wir, Wartungs- und Reparaturarbeiten ausschließlich von einem zugelassenen Hoover-Kundondiensttechnikor durchführen zu lassen.

Hoover Original-Ersatzteile und Verbrauchsartikel

Erneuen Sie alle Teile nur durch Hoover Original-Ersatzteile und -Verbrauchsartikel.

Herzlichen Glückwunsch zum Kauf Ihres neuen Hoover Dust Manager.

Dieses hochmoderne Gerät macht die Reinigung einfacher und effizienter.

Sie werden feststellen, dass er Ihre Teppiche sorgsamer behandelt – und Sie auch!

Bitte nehmen Sie sich die Zeit und lesen Sie diese Anleitung.

Das wird Ihnen ermöglichen, die neuesten Funktionen und Merkmale optimal zu nutzen, die Ihnen nur der neue Hoover Dust Manager bietet!

ACHTUNG! ELEKTRIZITÄT KANN SEHR GEFÄHRLICH SEIN!

Dieses Gerät ist doppelt isoliert und darf nicht geerdet werden.

Der Gerätestecker ist mit einer 13-A-Sicherung abgesichert.

WICHTIG: Die einzelnen Drähte des Netzkabels sind wie folgt farbig gekennzeichnet:

Blau - NULLLEITER

Braun – SPANNUNGSFÜHREND

HOOVER®

DUST MANAGER

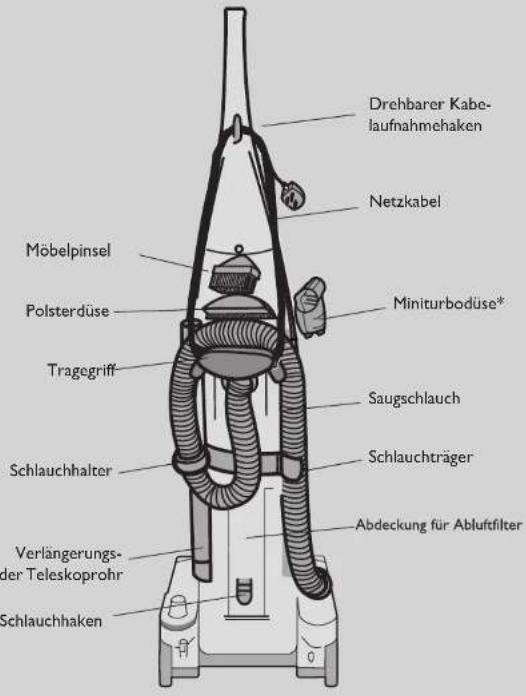

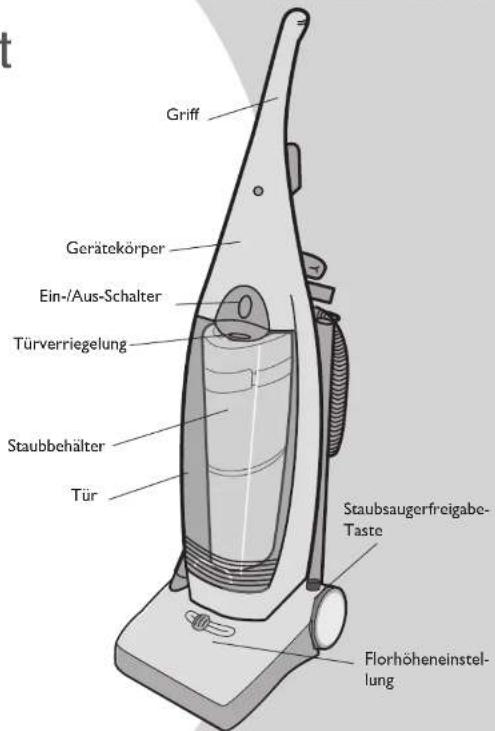

BEZEICHNUNG DER KOMPONENTEN\*

Mühelose Reinigung mit Ihrem neuen Hoover DUST MANAGER

Wenn Sie Ihren Staubsauger zum ersten Mal aus der Verpackung nehmen, vergewissern Sie sich, dass die folgenden Teile vorhanden sind:

Sollten Teile fehlen, kontaktieren Sie bitte Ihren Händler.

Griff Gerätekörper Ein-/Aus-Schalter Türverriegelung Staubbehälter Tür Staubsaugerfreigabe-Taste Florhöheneinstellung

Drehbarer Kabe- laufnahmehaken Netzkabel Möbelpinsel Polsterdüse Tragegriff Saugschlauch Schlauchhalter Schlauchträger Verlängerungs- der Teleskoprohr Schlauchhaken Miniturbodüse* Abdeckung für Abluftfilter

* Je nach Modell

-11-

VORBEREITUNG DES STAUBSAUGERS ZUM GEBRAUCH

Bitte den Handgriff vorsichtig an der entsprechenden Stelle am Gerätekorpus ansetzen und in die richtige Position schieben.

Dabei bitte darauf achten, dass der Griff bündig mit dem Gerätekorpus ist.

Die große Schraube (ist ab Werk bereits provisorisch an der oberen Öffnung des Handgriffs angebracht) vorsichtig anziehen.

Bitte den Tragegriff auf der Rückseite des Gerätekorpus anbringen.

Den Tragegriff durch Anziehen der beiden mitgelieferten Schrauben in der richtigen Position fixieren.

Den flexiblen Saugschlauch auf der Geräterückseite anbringen.

Die Schlauchfixierung an der entsprechenden Halterung auf der Geräterückseite anbringen.

EINSTELLUNG NETZSCHALTER

Ein- und Ausschalten

Zum Einschalten unten auf den Ein-/Aus-Schalter drücken. Zum Ausschalten oben auf den Ein-/Aus-Schalter drücken.

FLORHÖHENEINSTELLUNG

Der Florhöheneinstellungr hebt die Düsenhöhe an oder senkt sie ab. Die Düsenhöhe wird erst nach dem Loslassen des Schiebereglers geändert. Probieren Sie verschiedene Einstellungen aus, bis optimale Ergebnisse für Ihre Teppiche erzielt werden.

WICHTIG: Wenn Sie Fußböden wie Vinyl oder Linoleum ...reinigen, die

Florhöheneinstellung auf die.

Position 'Harter Fußboden' stellen. Andernfalls könnte es zu

Beschädigungen am Fußboden kommen.

Der Staubsauger muss sich in aufrechter Stellung (Abstellposition) befinden.

Schieben Sie den Regler in die Stellung, die am besten für die Florhöhe des Teppichs geeignet ist.

Es ist nicht empfehlenswert, diesen Staubsauger für Teppiche mit einer Florhöhe von über 30 mm zu verwenden.

STAUBSAUGERFREIGABE-TASTE

Entsperren Sie den Staubsauger, indem Sie auf das Fußpedal treten. Zur Reinigung

von Fußböden unter niedrigen

Möbeln oder zur

Durchführung

verschiedener

Wartungsarbeiten

treten Sie

nochmals auf

das Pedal

und senken

Sie den Griff

auf den Boden

ab.

ZUBEHÖRTEILE\*

WICHTIG: Bei der Benutzung von Zubehörteilen muss sich der Staubsauger in aufrechter Stellung (in Abstellposition) befinden, insbesondere beim Reinigen von Treppen. Außerdem ist die Florhöheneinstellung in den Zubehör-Modus zu schalten:

Miniturbodüse *. (Bestimmte Modelle) Ideal zum Entfernen von Tierhaaren. Berühren Sie nicht die rotierende Bürste.

Die lange Fugendüse bietet zusätzliche Reichweite und kann sowohl mit dem Möbelpinsel als auch mit der Polsterdüse kombiniert werden.

Bei der Ver stets den

Bei der Verwendung von Zubehör, haken Sie stets den Schlauch in den Schlauchhaken ein.

TREPPENREINIGUNG

Es ist gefährlich, den Staubsauger beim Reinigen von Treppen oberhalb Ihres Standorts zu positionieren.

IMMER dafür sorgen, dass sich der Staubsauger bei der Arbeit unter Ihnen befindet. Stellen Sie das Gerät aufrecht gegen die untere Stufe gelehnt auf.

Beim Reinigen von Treppen den Schlauchhalter NICHT benutzen.

* Je nach Modell

LEEREN DES STAUBBEHÄLTERS

WICHTIG: DER STAUBBEHÄLTER DARF NUR BIS ZUR ANGEZEIGTEN MAX.-MARKE GEFÜLLT WERDEN.

Drücken Sie die Türver- riegelung nach unten und entfernen Sie den Deckel.

Der Staubbehälter am vorderen Tragegriff aus dem Staubsauger ziehen.

Drehen Sie die BLAUE Filterkassette auf die Entsperrstellung, so dass sie entnommen werden kann.

Drehen Sie den Staub- behälter um und en- fternen Sie die BLAUE durchsichtige Umhüllung einschließlich der ROTEN Vortex-Einheit.

Leeren Sie den Schmutz aus dem Behälter.

Um den Staubbehälter wieder in den Staubsauger einzusetzen, die vorigen Schritte in umgekehrter Reihenfolge wiederholen. Dabei sicherstellen, dass die ROTEN und BLAUEN Komponenten wieder eingebaut werden.

WICHTIG: Für optimale Reinigungsleistung die Filter immer sauber halten. Hoover empfiehlt, die Pro Stair Kassettenfilter nach jedem 5. Leeren des Behälters zu waschen.

REINIGEN DER FILTER\*

Auswaschen von Filter und Schaumstoff:

Drehen Sie die BLAUE Filterkassette auf die Entsperrstellung, so dass sie aus der Filterpackung entnommen werden kann.

Trennen Sie den GRAUEN Schaumfilter unter Verwendung des beiliegenden Dorns von der BLAUEN Filterkassette.

Waschen Sie den GRAUEN Schaumfilter gründlich aus.

Klopfen Sie den Filter vorsichtig aus, um überschüssigen Staub zu entfernen. Waschen Sie den Filter mit dem BLAUEN Gehäuse von innen aus. KEIN HEISSES WASSER UND KEINE REINIGUNGSMITTEL BENUTZEN!

Überschüssiges Wasser abschütteln und 24 Stunden trocknen lassen. Die Filter erst wieder einsetzen, wenn sie völlig trocken sind.

Den Filter nicht mit einer Bürste reinigen, weil er dadurch beschädigt würde.

* Je nach Modell

Waschen von Motorschutzfilter und Abluftfilter:

Der Motorschutzfilter sollte spätestens alle drei Monate gewaschen werden.

Der Aktivkohlefilter ist normalerweise wartungsfrei und darf nicht gewaschen werden. Ist der Austausch dieses Filters erforderlich, wenden Sie sich bitte an unseren Kundendienst.

Der Abluftfilter sollte alle drei Monate gewaschen werden. Drücken Sie die Sperre herunter, um Deckel und Filter zu entfernen.

Die Filter unter handwarmem Wasser waschen. KEIN HEISSES WASSER UND KEINE REINIGUNGSMITTEL BENUTZEN!

Überschüssiges Wasser abschütteln und 24 Stunden trocknen lassen. Die Filter erst wieder einsetzen, wenn sie völlig trocken sind.

WICHTIG: Für optimale Reinigungsleistung die Filter immer sauber halten.

AUSWECHSELN DES RIEMENS ODER DER BÜRSTWALZE

WICHTIG: Vor dem Überprüfen der Bürsten oder dem Abbau der Haube Gerät ausschalten und Netzstecker aus der Steckdose ziehen.

Wenn der Staubsauger nicht mehr kräftig saugt, müssen ggf. Riemen oder Bürsten (oder beide) ersetzt werden. Vorher vergewissern Sie sich jedoch, dass Sie:

• den Staubbehälter geleert
• die Filter gereinigt
- den Staubsauger auf Verstopfungen überprüft haben.

- Halten Sie die Bürstwalze fest und strecken Sie den Riemen, bis die Bürstenhalterungen in das Staubsaugergehäuse einrasten. Drehen Sie die Bürste um die ungehinderte Bewegung des Riemens prüfen.

- Setzen Sie die Haube so an, dass die Ansätze an der Vorderkante der Haube in den Schlitzen entlang der Vorderkante der Grundplatte sitzen. - Sichern Sie die Haube mit den Schrauben A und B.

Wiedereinsetzen der

Florhöheneinstellung - Achten Sie darauf, dass die nach oben ragende Fläche (T) zur Vorderseite des Staubsaugers zeigt.

Bürstwalze ausbauen

• Überprüfen Sie den Riemen auf Abnutzung.
• Ziehen Sie die Bürstwalze nach oben aus dem Gehäuse des Staubsaugers heraus. Ziehen Sie den Riemen von der Motorwelle und anschließend vom Bürstenblock ab.

Riemen anbringen

- Führen Sie den neuen Riemen erst um die Motorwelle und dann um den Bürstenkanal.

Entfernen einer Verstopfung aus der Miniturbodüse* (je nach Modell)

Öffnen Sie den Verschluss und heben Sie den Deckel ab, um die Verstopfung zu entfernen.

BESEITIGEN EINER VERSTOPFUNG

WICHTIG: Vor dem Auseinanderbau den Staubsauger ausschalten und den Netzstecker aus der Steckdose

Das Verstopfen des Staubsaugers ist nicht wahrscheinlich. Sollte dies durch Überfüllung des Staubbehälters oder einen versehentlich aufgesaugten größeren Gegenstand trotzdem einmal passieren, so können Sie die Verstopfung einfach be- seitigen:

Wurden Zubehörteile verwendet, prüfen Sie erst diese Teile und das Verlängerungsrohr. Danach prüfen Sie den Handgriff: Zum Abnehmen fassen Sie den geriffelten Ring so wie gezeigt, drehen ihn in Pfeilrichtung und heben in ab. Zur Prüfung des Saugschlauchs strecken Sie ihn in voller Länge und schalten Sie den Staubsauger ein; die Saugwirkung beseitigt die meisten Hindernisse. Hilft dies nicht, schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Dose. Drehen Sie den Schlauch, so wie gezeigt, gegen den Uhrzeigersinn und entfernen Sie ihn. Nehmen Sie die Kassette ab und beseitigen Sie die Verstopfung.

Bei Verstopfungen am Geräteboden:

1. Drehen Sie den Staubsauger herum und vergewissern Sie sich, dass die Bürste sich frei dreht.
2. Überprüfen Sie auch den Schlauchanschluss auf eine Verstopfung und beseitigen Sie diese ggf. mit einem Stück Draht oder einem stumpfen, biegsamen Stab.

* Je nach Modell

HOOVER-Originalersatzteile

Verwenden Sie stets Original-Ersatzteile von Hoover. Diese sind von Ihrem Hoover-Fachhändler oder direkt von Hoover erhältlich. Geben Sie bei der Bestellung von Ersatzteilen bitte stets die Nummer Ihres Staubsaugermodells an.

Hoovercare

Zur Aufrechterhaltung der optimalen Leistungsfähigkeit Ihres HOOVER-Produkts empfehlen wir Ihnen den Absehluss einer Hooverere-Police – durch Zahlung einer Jahresgebühr erwerben Sie die Teilnahme an einem umfassenden Wartungs- und Reparaturprogramm. Weitere diesbezügliche Informationen erhalten Sie auf Wunsch telefonisch von Ihrer HOOVER-Kundendienststelle.

GARANTIEERKLÄRUNG

Die Garantiebestimmungen für dieses Gerät entsprechen den Richtlinien des Landes, in dem Sie das Gerät erworben haben. Detailinformationen erhalten Sie von dem Händler, von dem Sie das Gerät gekauft haben. Bitte bewahren Sie den Kaufbeleg sorgfältig auf, denn er wird für eventuell auftretende Garantieansprüche benötigt. Änderungen vorbehalten.

VERBRAUCHSARTIKEL CODE
ZYKLONEINHEITHEPA-MOTORSCHUTZFILTER UND SCHAUMFILTER	U44 - 35600746
MOTORSCHUTZFILTER S77 - 03875160
BÜRSTWALZE Y14 - 04845056
RIEMEN V17 - 09161985
SCHLAUCH D1 - 04345084
MINITURBODÜSE MIT INTEGRIERTER FUGENDÜSE J28 - 35600703
MINITURBODÜSE J20 - 09200356

Nur HOOVER-Ersatzteile benutzen

Qualität, Sicherheit und Umwelt

Wir möchten Ihnen, dem Besitzer eines neuen Hoover-Produkts, gern mehr über die hohen Standards, die wir in Bezug auf Qualität, Sicherheit und Umweltschutz setzen, mitteilen.

Qualität BSI ISO 9001

Die Hoover-Werke wurden unabhängig von einander jeweils einer Qualitätsprüfung unterzogen.

Unsere Produkte werden nach einem Qualitätsstandard hergestellt, der die Anforderungen von ISO 9001 erfüllt.

Sicherheit

Obwohl die Sicherheitszertifizierung von Elektrogeräten in Großbritannien nicht gesetzlich vorgeschrieben ist, vertritt Hoover die Auffassung, dass die Zulassung durch eine unabhängige Organisation die beste Weise ist, um die hohe Sicherheit in Design und Herstellung zu belegen.

BEAB (British Electrotechnical Approvals Board), die unabhängige britische Behörde für die Sicherheit von elektrischen Haushaltsgeräten, stellt sicher, dass europäische Sicherheitsnormen eingehalten und über die gesamte Lebensspanne eines Geräts hinweg aufrechterhalten werden.

Alle Geräte, die diese Sicherheitstests bestehen, dürfen das BEAB Sicherheitssiegel tragen:

BEAB Approved

Umweltschutz – WEEE-Richtlinie

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EWG über Elektro- und Elektronik-Allgeräte (WEEE-Richtlinie) gekennzeichnet.

Durch die sichere und umweltgerechte Entsorgung dieses Produkts tragen Sie dazu bei, mögliche negative Auswirkungen auf die Umwelt und die Gesundheit des Menschen, die durch die unsachgemäße Entsorgung dieses Produkts entstehen könnten, zu verhindern. Das am Produkt angebrachte Symbol gibt an, dass dieses Produkt nicht als Hausmüll behandelt werden darf, sondern an einer entsprechenden Sammelstelle für das Recycling von elektrischen und elektronischen Geräten zu entsorgen ist. Die Entsorgung ist in Übereinstimmung mit allen geltenden Vorschriften für die umweltgerechte Abfallentsorgung vorzunehmen. Für ausführlichere Informationen über die Müllbehandlung und das Recycling dieses Produkts wenden Sie sich bitte an Ihre zuständige Umweltbehörde, die Müllentsorgung oder an die Verkaufsstelle, von der Sie das Produkt erworben haben.

Prüfliste für die Fehlersuche

Falls Ihr Staubsauger nicht einwandfrei arbeitet, nehmen Sie die Fehlersuche anhand der folgenden Kontrollliste vor:

I Ist die Stromversorgung in Ordnung?

Mit einem anderen elektrischen Gerät überprüfen.

1. Ist der Staubbehälter voll oder durch feinen Staub verschmutzt?

Leeren des Staubbehälters: Siehe Seite 15.

1. Ist der Saugschlauch verstopft?

Beheben einer Verstopfung: Siehe Seite 17.

1. Gibt es eine Verstopfung im Geräteboden?

Beheben einer Verstopfung: Siehe Seite 17.

1. Sind die Filter verstopft?

Reinigen der Filter: Siehe Seite 16.

1. Ist die Düsenhöhe richtig eingestellt?

Zur Einstellung des Teppichpflege-Einstellschalters, siehe Anleitungen auf Seite 4.

1. Drehen sich die Bürsten ordnungsgemäß?

Überprüfen der Bürsten: Siehe Seite 178.

1. Ist der Staubsauger überhitzt? Falls ja, dauert es ca. 30 Minuten, bis sich der Überhitzungsschutz automatisch abschaltet.

Im Zweifelsfall wenden Sie sich bitte an Ihre zuständige Hoover Kundendienststelle, die Ihnen eventuell per Telefon weiterhelfen kann.

Eine Bearbeitungsgebühr wird erhoben, wenn sich das Gerät nach einer Reklamation als funktionstüchtig herausstellt, nicht gemäß dieser Anleitung zusammengebaut wurde oder bestimmungsfremd benutzt wurde.

ACHTUNG!

Ein automatischer Überhitzungsschutz schaltet den Staubsauger ab, um die Überhitzung des Geräts zu vermeiden, wenn es mit einem vollen Staubbehälter benutzt wird, wenn eine Verstopfung vorliegt oder wenn die Filter verschmutzt sind. In solch einem Fall den Staubsauger ausschalten, den Gerätestecker aus der Netzsteckdose ziehen und den Fehler beseitigen.

Der Überhitzungsschutz schaltet sich nach ca. 30 Minuten ab. Danach ist das Gerät wieder einsatzbereit Rücksetzen

WICHTIG: Bitte vermeiden Sie den Kontakt des Netzkabels mit Reinigungsmittel, da dies die Netzkabel-Isolierung beschädigen kann.

* Je nach Modell

-17-

HOOVER

GENERATION FUTURE

Printed in P.R.C

Gedruckt in China

48003589
