BEDIENUNGSANLEITUNG SLXD24/K8 SHURE
Einrichten des Empfängers 6
Tragen des Taschensenders 7
Hardware-Schnittstelle 7
Vorder- und Rückseite des Empfängers 8
Navigation der Empfängermenüs 9
Sender 10
Menüoptionen und Navigation des Senders 12
Sperren und Entsperren der Bedienelemente des Empfängers 13
Akkus und Ladegeräte 14
Einlegen der Senderakkus 14
Einstellen des AA-Batterietyps 15
Wiederaufladbarer Shure-Akku SB903 15
Durchschnittliche Ladedauer 17
Soundcheck und Audiopegeleinstellung 17
Einrichten des Systems 17
Erstellen von Audiokanälen 18
Was sind Gruppen und Kanäle? 18

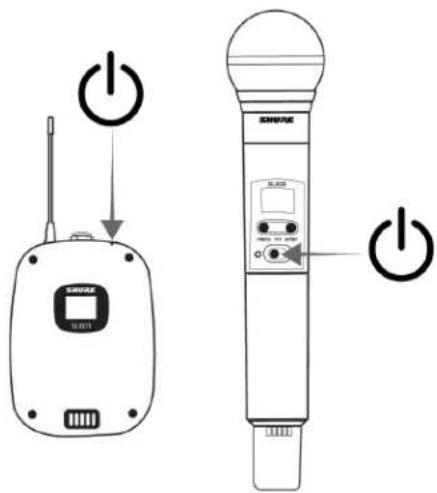

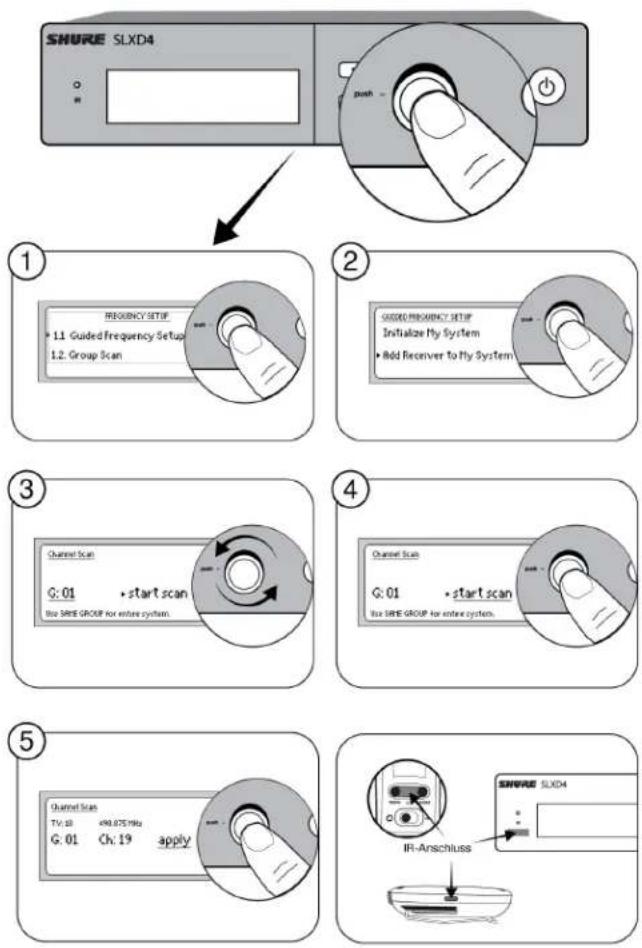

Verwendung der Funktion „Guided Frequency Setup“ 18
Manuelle Frequenzwahl 20
Verbinden zweier Sender mit einem Empfänger 21
Hinzufügen von SLX-D zu anderen Drahtlossystemen von Shure 21
HF-Einstellungen 21
Einstellen der HF-Leistung des Senders 21
Vernetzung 22
Anschließen an ein Netzwerk 22
Automatische IP-Adressierung 22
Tipps für die Konfiguration 22
Netzwerk-Störungssuche 22
Anschließen an ein externes Steuersystem 22
Firmware-Aktualisierungen 23
Aktualisieren der Sender-Firmware 23
Anforderungen für Firmware-Version 23
Rack-Montage des SLX-D Empfängers 23
Anbringung der Füße 24
Zubehör 24
Optionales Zubehör 25
Technische Daten 29
Empfängerausgänge 36

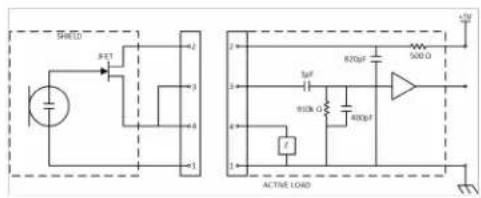

Sendereingang 36
Frequenzbereich und Senderausgangsleistung 37
Frequenzen für europäische Länder 38
WICHTIGE SICHERHEITSHINWEISE 39
ACHTUNG 40
Wichtige Produktinformationen 41
LIZENZINFORMATIONEN 41
Warnhinweis für Funkgeräte in Australien 41
Zulassungen 41
SLX-D Digital Wireless liefert klaren Klang und stabile HF-Leistung bei einfacher Einrichtung und Wiederaufladungsmöglichkeiten. SLX-D eignet sich für eine Vielzahl von Anwendungen, von Tages-Konferenzen bis hin zu nächtlichen Aufführungen.
Der automatische Kanalsuchlauf und die IR-Synchronisierung sind noch einfacher mit einer geführten Einrichtungsfunktion, die bei jedem SLX-D-Drahtlosempfänger programmiert ist. Verwaltung von Gruppenscans mehrerer Systeme und Firmware-Aktualisierungen über Einstellung und Steuerung von Drittanbietern über Ethernet. Betrieb von bis zu 32 kompatiblen Systemen pro 44 MHz-Band für bis zu acht Stunden mit zwei AA-Batterien oder mit Shure SB903-Akkus und Ladegerät-Zubehör. SLX-D bietet einen Dynamikbereich von über 118 dB und eine stabile, effiziente HF-Übertragung für eine Auswahl von Hand-, Ansteck- und Kopfbügelmikrofonen.
Features
• Transparentes digitales 24-Bit-Audiosignal
- Erweiterter Übertragungsbereich von 20 Hz bis 20 kHz (mikrofonabhängig)
• Dynamikbereich von 118 dB
• Digitales Predictive Diversity
• 44 MHz Schaltbandbreite (regionsabhängig)
• Bis zu 32 Kanäle pro Frequenzband (regionsabhängig)
- Bis zu 12 kompatible Kanäle pro 8 MHz Band
- Einfaches Koppeln von Sendern und Empfängern über „Scan and Sync“ IR-Verbindung
• Automatischer Channel Scan
- Zusammenschalten mehrerer Empfänger für Gruppen-Scans und Firmware-Updates über einen Ethernet-Anschluss
- Mit Shure-Steuersoftware Wireless Workbench® kompatibel
- Fernüberwachung und -steuerung mit der ShurePlus™ Channels-App
- Einrichtung und Steuerung von Drittanbieterprodukten über Ethernet
- Elegante, leicht zu bedienende Schnittstelle mit kontrastreichem LCD-Menü
• In jeden SLX-D-Empfänger integrierter Einrichtungsassistent
- Senderbetrieb mit 2 AA-Batterien oder einem wiederaufladbaren SB903-Akku von Shure
- Systemkonfigurationen umfassen Handsender mit austauschbaren Mikrofonkapseln, Taschensender mit verschiedenen Ansteck-, Headset- und Instrumentenmikrofonen sowie Einkanal- und Zweikanal-Empfänger zur Rackmontage.

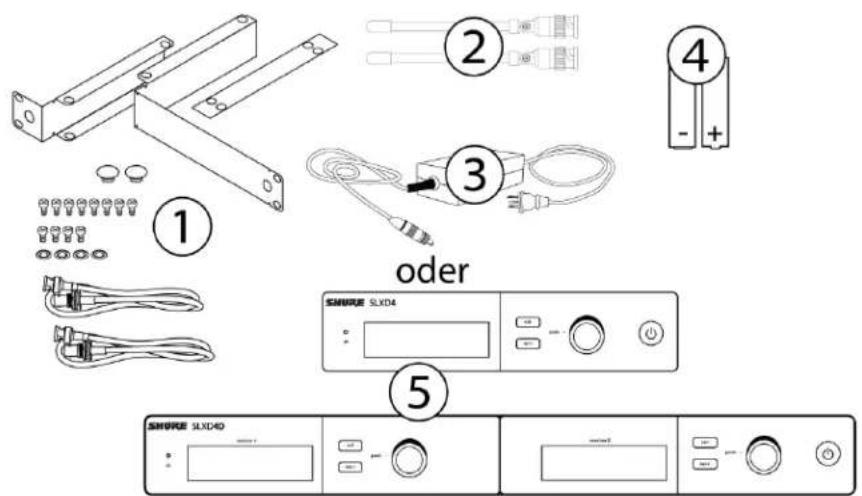

Systemkomponenten
Alle Systeme beinhalten:
①
Zubehör für Rackmontage
②
Viertelwellenantennen (2)
③
Netzteil
④
1,5 V AA-Batterien (2)
⑤
SLXD4- oder SLXD4D-Empfänger
⑥

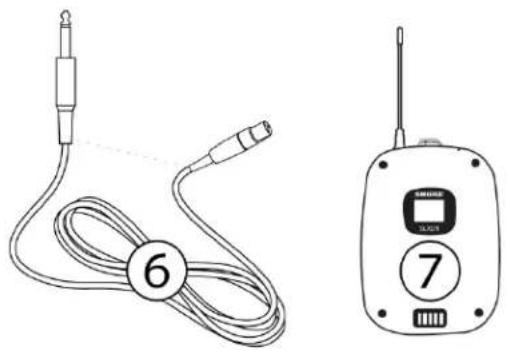

14 Zoll zu Mini-4-Pin-Gitarrenkabel
⑦
SLXD1-Taschensender

Ein Gesangssystem beinhaltet:
⑧
Mikrofonklammer
⑨
SLXD2-Handsender mit Mikrofonkassette (wahlweise SM58 ^® , SM86, Beta 58A ^® , Beta 87A ^™ , Beta 87C ^™ oder KSM8/B*)


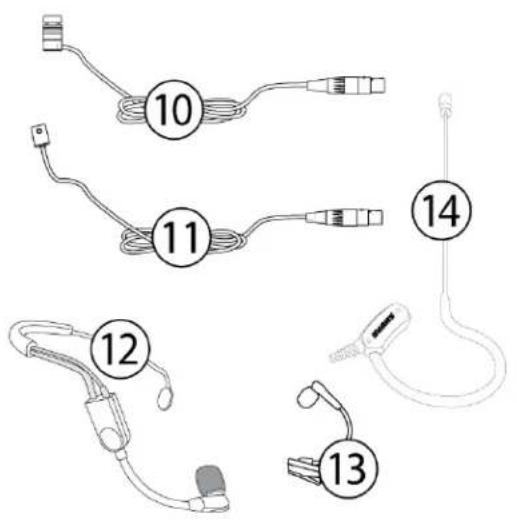

Ansteck-, Kopf-/Ohrbügel- und Instrumentensysteme beinhalten einen Taschensender (⑦) und eines der folgenden Mikrofone:
10
WL183/WL185-Ansteckmikrofon
⑪
WL93-Ansteckmikrofon in Miniaturausführung
⑫
SM35-Kopfbügelmikrofon
13
Beta 98H/C™-Instrumentenmikrofon
⑭
MX153-Ohrbügelmikrofon

Ein Kombisystem beinhaltet:
⑦
SLXD1-Taschensender
⑨
Handsender mit SM58-Mikrofonkopf
⑪
WL185-Ansteckmikrofon
Einrichten des Empfängers
- Die im Lieferumfang enthaltenen Antennen an der Rückseite des Empfängers anbringen.

- Das Netzteil an den Empfänger anschließen und das Kabel an einer Netzsteckdose anstecken.

- Den Audioausgang an einen Verstärker oder ein Mischpult anschließen.
- Ein/Aus-Taste am Empfänger drücken. Das System über das Menü je nach Bedarf auf Mikrofon- (Mic) oder Instrumentenpegel (Line) einstellen.

Tragen des Taschensenders
Den Sender an einem Gürtel festklemmen oder einen Gitarrengurt wie abgebildet durch den Senderclip ziehen.
Für optimale Leistung muss der Gürtel an der Auflagefläche des Clips anliegen.

Hardware-Schnittstelle

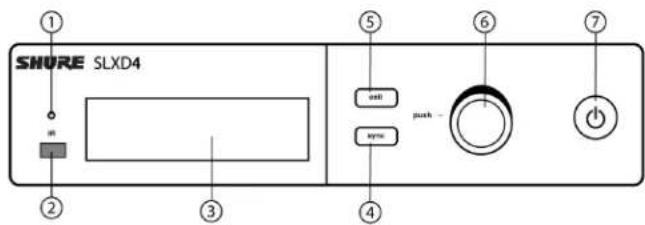

Vorder- und Rückseite des Empfängers

- Blinkend: IR-Synchronisationsmodus ist aktiviert
• Dauerhaft leuchtend: Empfänger und Sender sind für IR-Synchronisation ausgerichtet
② IR-Anschluss

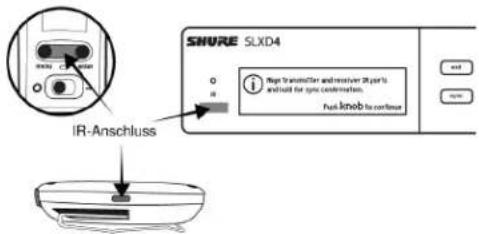

Während einer IR-Synchronisation am IR-Anschluss des Senders ausrichten, um die Sender zu programmieren.
③ Anzeige
Zeigt Menüoptionen sowie Einstellungen am Empfänger und Sender an.
④ Sync-Taste
Drücken, um die IR-Synchronisierung zu aktivieren.
⑤ Taste Exit
Drücken, um den aktuellen Vorgang abzubrechen und zu beenden.
⑥ Reglerknopf
Menüparameter ändern und Knopf zur Bestätigung drücken.
⑦ Ein-/Aus-Taste
Dient zum An- und Ausschalten des Empfängers.


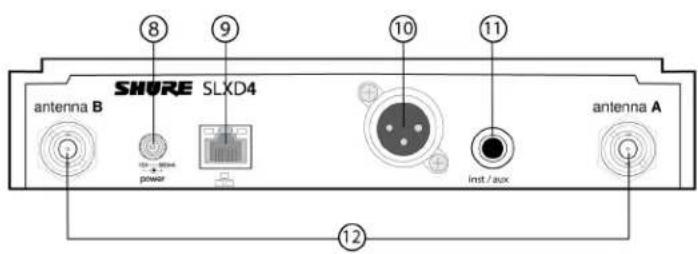

SHURE SLXD4 antenna B power 12 8 9 10 11 inst / aux antenna A⑧ Anschluss für Netzteil
Verbindungsstelle für DC-Netzteil.
⑨ Ethernet-Anschluss
Zur Netzwerkverbindung.
• Gelbe LED (Netzwerkrate):
Aus = 10 Mbps; Ein = 100 Mbps
• Grüne LED (Netzwerkstatus):
aus = keine Netzwerkverbindung, ein = Netzwerkverbindung aktiv
blinkend = Rate entspricht dem Datenverkehrsvolumen
⑩ XLR-Audioausgang
Symmetrisch (1: Masse, 2: Audio +, 3: Audio -)
⑪ 1/4"-Instrument/Zusatzausgang
Impedanzsymmetrisch (Spitze: Audio+, Ring: Audio, Hals: Masse)
BNC-Anschluss für Empfängerantennen
Navigation der Empfängermenüs
Der Empfänger verfügt über ein Hauptmenü für die Einrichtung und Konfiguration und ein erweitertes Menü für den Zugriff auf zusätzliche Empfängerfunktionen. Mit dem control knob zu den Menüanzeigen navigieren und Auswahl bestätigen; Mit der Taste exit zur vorherigen Ebene zurückkehren.
Hauptmenü
Den Reglerknopf drücken, um auf das Menü zuzugreifen; drehen, um zur nächsten Menüanzeige zu wechseln.
| 1. Frequency Setup | 1.1 Guided Frequency Setup | Schritt-für-Schritt-Anweisungen zur Initialisierung eines neuen Systems oder zum Hinzufügen eines Empfängers zu einem bestehenden System |
| 1.2 Group Scan | Der Empfänger scannt automatisch nach der besten verfügbaren Gruppe, falls zutreffend.Hinweis: Einige Bänder bestehen aus nur einer einzigen Gruppe. Die HF-Leistung entspricht bei Einzelbändergruppen derselben Leistung wie bei Bändern, die mehrere Gruppen unterstützen. | |
| 1.3 Channel Scan | Der Empfänger sucht automatisch nach verfügbaren Kanälen innerhalb der ausgewählten Gruppe | |
| 1.4 Manual Frequency Setup | Den Empfänger manuell auf eine gewünschte Frequenz einstellen. | |
| 2. Channel Name | Den Kanalnamen anpassen | |
| 3. Gain | Audiopegel überwachen und Verstärkung des Empfängers einstellen | |
| 4. Mic/Line Level | Zwischen Ausgangspegeln umschalten | |
| 5. Advanced Settings | 5.1 Device Lock | Unlock: Empfänger ist entsperrtLock Menu: Empfängereinstellungen sind gesperrtLock Menu & Power: Empfängereinstellungen und Ein-/Aus-Taste sind gesperrt |
| 5.2 Network Configuration | Umschalten zwischen automatischer und manueller IP-Adressierung | |
| 5.3 Controller Access | Steuerungszugriff für Dritte blockieren oder erlauben | |
| 5.4 Transmitter Preset | Sendervoreinstellungen anwenden und synchronisieren | |
| 5.5 Device Preset | Aktuelle Empfängereinstellungen speichern oder zuletzt gespeicherte Einstellungen wiederherstellen | |
| 5.6 Factory Reset | Stellt alle Einstellungen nach einem Systemneustart auf Werkseinstellungen zurück | |
| 5.7 Transmitter Firmware | Sender-Firmware über IR-Synchronisation aktualisieren | |
| 5.8 About | Zeigt die Firmware-Version und Seriennummer an | |
| 6. Help | Bietet einen Link zu Zusatzmaterialien (http://help.shure.com/slxd4) | |
Sender

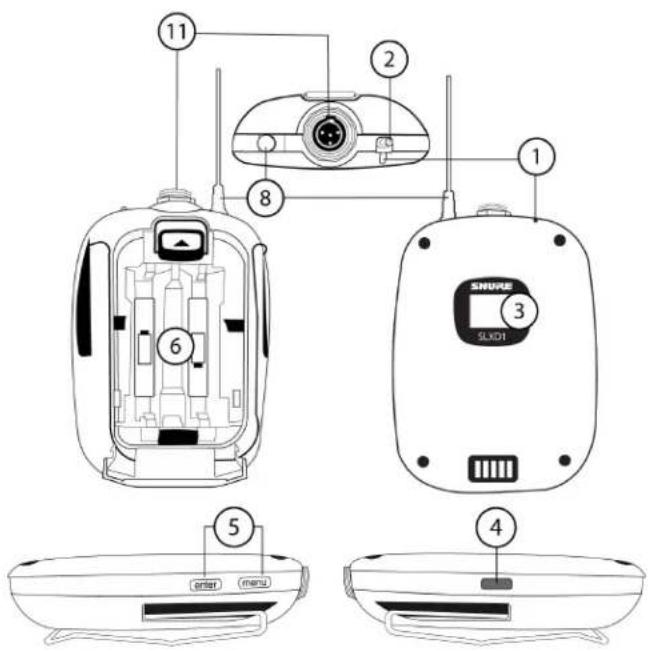

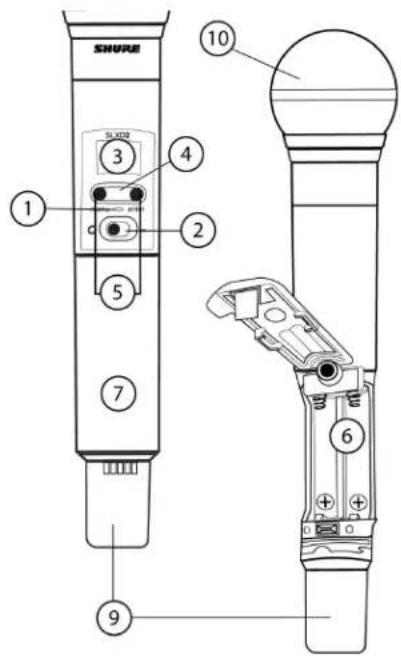

① Power-LED
- Grün = Gerät ist eingeschaltet
- Rot = niedrige Batteriespannung
② Ein-/Aus-Schalter
Dient zum An- und Ausschalten des Senders.
③ Anzeige:
Anzeigen von Menüs und Einstellungen. Durch Drücken einer beliebigen Steuertaste wird die Anzeige aktiviert.
④ IR-Anschluss
Während einer IR-Synchronisation auf den Infrarot-Anschluss des Empfängers ausrichten, um den Sender automatisch zu programmieren.
⑤ Menü-Navigationstasten
menu = dient zur Navigation zwischen Menü-Anzeigen.
enter = Drücken, um Parameteränderungen zu bestätigen und zu speichern.
⑥ Akku-/Batteriefach
Erfordert 2 AA-Batterien oder einen wiederaufladbaren Shure-Akku SB903.
⑦ Batteriefachabdeckung
Wird zum Schutz des Batteriefachs während des Gebrauchs angeschraubt.
⑧ Taschensender-Antenne
Zur Übertragung von HF-Signalen.
⑨ Integrierte Antenne des Handsenders
Zur Übertragung von HF-Signalen.
⑩ Mikrofonkapsel
Auswechselbar gegen zahlreiche Shure-Kapseln.
⑪ 4-Pin-Mini-XLR (TA4M)-Eingangsbuchse
Zum Anschließen eines Mikrofon- oder Instrumentenkabels mit 4-Pin-Mini-XLR-Buchse (TA4F).
Der Sender weist einzelne Menü-Anzeigen zum Einrichten und Anpassen des Senders auf. Zum Zugriff auf die Menüoptionen von der Startanzeige auf die menu-Taste drücken. Durch jedes weitere Drücken der menu-Taste wird zur nächsten Menü-Anzeige weiter navigiert. Die enter-Taste verwenden, um die Optionen auf der aktiven Menü-Anzeige auszuwählen und zu bestätigen.
| Startbildschirm | Mit der enter-Taste eine der folgenden Startanzeigen auswählen:Kanalname/Gruppe und Kanal/BatteriesymbolKanalname/Frequenz/BatteriesymbolKanalname/Batteriesymbol/Gruppe und KanalKanalname/Batteriesymbol |
| 1 Mikrofon-Offset | Anpassung von Audiopegeln zwischen zwei Sendern in einem Kombisystem. Der Bereich beträgt 0 bis 21 dB (in 3-dB-Schritten). |
| 2 HF-Leistung | Eine HF-Leistungseinstellung auswählen:Hoch = 10 mWNiedrig = 1 mW |
| 3 Hochpass | Den Hochpassfilter auf On oder Off schalten |
| 4 Batterie | Um die genaue Batteriestatusermittlung zu gewährleisten, den Batterietyp gemäß des einge-legten AA-Batterietyps einstellen.Hinweis: Das Menü ist nicht auswählbar, wenn Shure-Akkus eingelegt sind. |
| 5 Automatisches Sperren | Die automatische Sendersperrung ein- oder ausschalten |
| 6 Lock type | Automatisches Sperren einstellen:Menu Only: Sperrt nur das Menü, um zu verhindern, dass die Sendereinstellungen geändert werdenMenu & Power: Sperrt das Menü und deaktiviert die Ein-/Aus-Taste |
| 7 Über | Zeigt Informationen zur Firmware, Hardware und zum Band an |
Sperren und Entsperren der Bedienelemente des Empfängers
Die folgenden Bedienelement-Sperroptionen können über 5. Advanced Settings > 5.1 Device Lock aufgerufen werden:
- Unlock: Sender-Bedienelemente sind entsperrt
- Lock Menu: Verhindert den Zugriff auf Menüpunkte (Sender kann weiterhin ausgeschaltet werden)
- Lock Menu & Power: Deaktiviert den Ein-/Aus-Schalter und die Menü-Bedienelemente
Die gewünschte Option auswählen und control knob zur Bestätigung drücken.
Automatisches Sendersperren
Die Sender-Bedienelemente können durch Auswahl von On (gesperrt) oder Off (entsperrt) im Menü Auto Lock des Senders gesperrt oder entsperrt werden. Wenn die automatische Sperrung aktiviert ist, werden die Sender-Bedienelemente beim Zurückkehren zur Startanzeige gesperrt.
Hinweis: Die enter-Taste kann weiterhin dazu verwendet werden, die Startanzeige bei einem gesperrten Sender zu ändern.
Aktivieren der automatischen Sperrung:
-
Die menu-Taste drücken, um zu den Auto Lock-Einstellungen zu navigieren.
-
Die enter -Taste zum Bearbeiten und die menu-Taste zur Auswahl von On verwenden.
- Zum Speichern enter drücken. Das Sperr-Symbol erscheint auf der Anzeige und bestätigt damit, dass die Bedienelement-Sperren aktiviert sind.
Zum Entsperren des Senders und Deaktivieren der automatischen Sperre:
- enter und anschließend menu drücken, um die Sendersteuerungen zu entsperren.
- Zu den Einstellungen Auto Lock navigieren und Off auswählen.
- Zum Speichern enter drücken. Der Sender wird nicht mehr gesperrt, wenn zur Startanzeige zurückgekehrt wird.
Akkus und Ladegeräte
Einlegen der Senderakkus
Wichtig: Um eine Beschädigung der Sender zu vermeiden, nur wiederaufladbare SB903-Lithium-Ionen-Akkus von Shure oder 1,5-V-AA-Batterien verwenden.

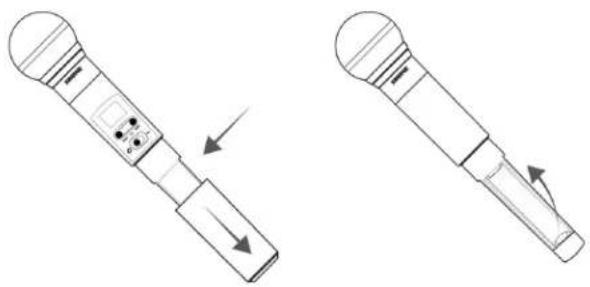

Taschensender:

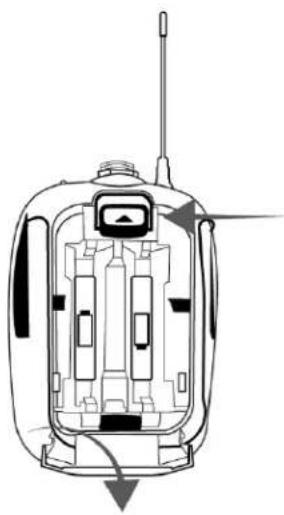

- Die Verriegelung des Batteriefachs nach oben schieben und die Batteriefachabdeckung öffnen, um Zugang zum Batteriefach zu erhalten.
- Einen wiederaufladbaren Shure SB903-Lithium-Ionen-Akku oder 2 AA-Batterien in das Batteriefach einlegen.
- Die Batteriefachabdeckung schließen.

- Die Batteriefachabdeckung entfernen, um Zugang zum Batteriefach zu erhalten.
- Die Batteriefachabdeckung anheben, um das Batteriefach zu öffnen.
- Einen wiederaufladbaren Shure SB903-Lithium-Ionen-Akku oder 2 AA-Batterien in das Batteriefach einlegen.
- Die Batteriefachabdeckung wieder anbringen.

Einstellen des AA-Batterietyps
Um die genaue Anzeige der Senderlaufzeit zu gewährleisten, im Sendermenü den Batterietyp gemäß des eingelegten AA-Batterietyps (die Standardeinstellung ist Alkalibatterie) einstellen. Wenn ein wiederaufladbarer Shure-Akku eingelegt ist, ist die Auswahl des Batterietyps nicht nötig und das Batterietypmenü wird nicht angezeigt.
- Die menu-Taste drücken, um zum Battery-Bildschirm zu navigieren.
-
enter drücken; anschließend mit der menu-Taste den eingelegten Batterietyp auswählen:
-
Alkaline = Alkali
NiMH (Nickel-Metallhydrid)
• Lithium (nicht wiederaufladbar, max. 1,5 V) -
Zum Speichern enter drücken.
Wiederaufladbarer Shure-Akku SB903
Die SLX-D-Sender werden mit den wiederaufladbaren Lithium-Ionen-Akkus SB903 betrieben. Zum Aufladen von SB903-Akkus das Ladegerät SBC10-903 mit einem Steckplatz oder das Ladegerät SBC203 mit zwei Steckplätzen verwenden.
Wichtig: Einen neuen Akku stets vollständig vor der ersten Verwendung aufladen.
Um einen neuen SB903-Akku zu laden, muss er direkt in das Ladegerät eingesetzt werden. Nach dem ersten Laden kann der Akku durch Andocken des Senders an die Doppelsteckplatz-Ladestation SBC203 aufgeladen werden.
Ladegerät mit einzelnem Steckplatz
Das SBC10-903 Ladegerät mit einzelnem Steckplatz bietet eine kompakte Ladelösung.
- Das Ladegerät in eine Netzsteckdose oder einen USB-Anschluss einstecken.
- Einen Akku in den Ladesteckplatz schieben.
- Die Ladestatus-LEDs regelmäßig kontrollieren, bis der Ladevorgang abgeschlossen ist.
| Beschreibung | Farbe | Zustand |
| Einsatzbereit | Grün (ständig) | Gerät voll geladen |
| Ladevorgang | Rot (blinkend) | Ladevorgang |
| Fehler | Gelb (schnell blinkend) | Akku- oder Stromversorgungsfehler |
| Wird nicht geladen | Aus | Stromversorgung unterbrochen oder kein Gerät im Ladesteckplatz angedockt |
Ladegeräte mit Dual-Steckplatz

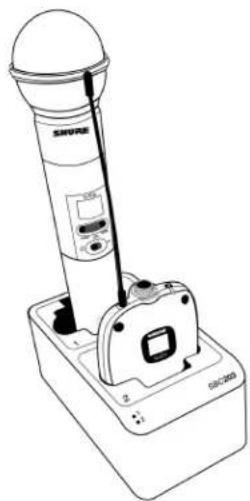

Das SBC203 Ladegeräte mit Dual-Steckplatz kann einzelne Akkus oder in Sender eingelegte Akkus laden.

- Das Ladegerät an die Netzsteckdose anschließen.
- Akkus oder Sender in den Ladesteckplatz schieben.
WICHTIG: Sender nach vorne gerichtet einsetzen, um Beschädigungen zu vermeiden.
- Die Ladestatus-LEDs regelmäßig kontrollieren, bis der Ladevorgang abgeschlossen ist.
Ladestatus-LEDs
| Beschreibung | Farbe | Zustand |
| Einsatzbereit | Grün (ständig) | Gerät voll geladen |
| Ladevorgang | Rot (blinkend) | Ladevorgang |
| Fehler | Gelb (schnell blinkend) | Akku- oder Stromversorgungsfehler* |
| Gelb (langsam blinkend) | Außerhalb des Betriebstemperaturbereichs | |
| Wird nicht geladen | Aus | Stromversorgung unterbrochen oder kein Gerät im Ladesteckplatz angedockt |
* Tritt ein Fehler auf, wenn ein Sender am Ladegerät angedockt ist, den Akku aus dem Sender nehmen und direkt in das Ladegerät stecken. Wenn der Fehler weiterhin besteht, den technischen Kundendienst von Shure kontaktieren.
Wichtige Tipps für Pflege und Aufbewahrung von wiederaufladbaren Shure-Akkus
Ordnungsgemäße Pflege und Aufbewahrung von Shure-Akkus bewirken zuverlässige Betriebssicherheit und gewährleisten eine lange Lebensdauer.
- Akkus und Sender immer bei Raumtemperatur aufbewahren.
- Idealerweise sollten Akkus zur langfristigen Aufbewahrung auf etwa 40 % ihrer Kapazität geladen werden.
- Während der Aufbewahrung die Akkus alle 6 Monate prüfen und nach Bedarf auf 40 % ihrer Kapazität aufladen.
Durchschnittliche Ladedauer
SBC10-903
| Ladedauer | Betriebsdauer | Kapazität |
| 1 Stunde | 1 Stunde | 15 % |
| 3 Stunden | 4 Stunden | 50 % |
| 5 Stunden: 30 Minuten | >8 Stunden | 100 % |
SBC203
| Ladedauer | Betriebsdauer | Kapazität |
| 30 Minuten | 1 Stunde | 15 % |
| 1 Stunde: 15 Minuten | 4 Stunden | 50 % |
| 2 Stunden: 30 Minuten | >8 Stunden | 100 % |
*ausgehend von einem Akkuzustand von 100 %
Soundcheck und Audiopegeleinstellung
Zum Gain-Bildschirm des Empfängers navigieren, um den Sender bei Aufführungspegeln zu prüfen. Das Gain so einstellen, dass die Audio-Anzeige im optimal-Bereich bleibt. Die Gain-Einstellung verringern, wenn es zu einer hörbaren Verzerrung des Audiosignals kommt.
Erstellen von Audiokanälen
Ein drahtloser Audiokanal entsteht, wenn ein Empfänger und ein Sender auf dieselbe Frequenz abgestimmt sind. Das SLX-D-System bietet drei Methoden zur Abstimmung von Empfänger und Sender auf die gleiche Frequenz:
• Guided Frequency Setup: Eine schrittweise Anleitung durch den Prozess
- Scan und IR-Synchronisation: Der Empfänger scannt das HF-Spektrum nach der besten verfügbaren Frequenz, und eine IR-Synchronisation stimmt den Sender automatisch auf die Empfängerfrequenz ab.
- Manuelle Zuweisung von Gruppe, Kanal oder Frequenz: Ein Audiokanal wird gebildet, wenn Empfänger und Sender manuell auf die gleiche Gruppe und Kanalnummer eingestellt werden.
Was sind Gruppen und Kanäle?
Zur Minimierung von Störungen werden bei den Drahtlossystemen von Shure die HF-Bänder in vordefinierte Gruppen und Kanäle unterteilt. Unter einer Gruppe versteht man einen Satz kompatibler Frequenzen innerhalb eines Frequenzbands. Eine einzelne Frequenz in einer Gruppe ist ein Kanal. Zum Einrichten des Systems einen Sender und einen Empfänger auf den besten verfügbaren Kanal innerhalb der jeweiligen Gruppe einstellen.
Hinweis: Da Gruppen bandabhängig sind, gibt es nicht in allen Systemen mehrere Gruppen. Bänder mit nur einer Gruppe weisen die gleiche HF-Leistung auf wie solche mit mehreren Gruppen.
Alle Empfänger in ein und demselben Band sollten auf dieselbe Gruppe eingestellt werden. Sie können manuell oder Schritt für Schritt mithilfe der Funktion Guided Frequency Setup eingestellt werden.
Alle Empfänger im System mit Ethernet-Kabeln verbinden. Für optimale Ergebnisse einen Netzwerk-Switch verwenden, wenn 3 oder mehr Empfangseinheiten angeschlossen werden.
Wichtig! Zur Vermeidung von Störungen zunächst wie folgt vorgehen:
Alle Sender der einzurichtenden Systeme ausschalten. So wird verhindert, dass der Frequenz-Scan durch Hochfrequenzsignale gestört wird.
Die folgenden Geräte einschalten, damit sie so arbeiten wie während der Präsentation oder Vorführung. Dadurch können mithilfe des Scans jegliche Störungen erkannt und vermieden werden, die von folgenden Geräten ausgehen:
- Konfigurierte drahtlose Systeme oder Geräte
- Computer
- Große LED-Anzeigen
- Effektprozessoren
- CD-Player
Verwendung der Funktion „Guided Frequency Setup“
Einrichten eines neuen Systems:
- Den Reglerknopf am Empfänger drücken und 1. Frequency Setup > 1.1 Guided Frequency Setup wählen.
- Initialize My System wählen und den Reglerknopf drücken, um fortzufahren.
- Alle Sender, die mit dem System verwendet werden sollen, ausschalten.
- start scan auswählen.
- Nach Abschluss des Scans den Reglerknopf drücken, um dem Empfänger Frequenzen zuzuweisen.
- Den Sender, der mit diesem Empfänger verwendet werden soll, einschalten.

- Die Infrarot-Anschlüsse (IR) am Sender und Empfänger aneinander ausrichten und die sync-Taste drücken.

- Sobald die Synchronisierung abgeschlossen ist, ist das System einsatzbereit.
Einen neuen Empfänger zum System hinzufügen:

- Den Reglerknopf drücken und 1. Frequency Setup > 1.1 Guided Frequency Setup wählen.
- Add Receiver to My System auswählen.
- Zum Ändern der Gruppe den Reglerknopf auf G: drehen, drücken, um die Auswahl zu bestätigen, drehen, um die Nummer zu ändern und zur Bestätigung erneut drücken.
- start scan auswählen.
- Nach Abschluss des Scans den Reglerknopf drücken, um den Empfängerkanal zu übernehmen.
- Den Sender, der mit diesem Empfänger verwendet werden soll, einschalten.
- Den Infrarot-Anschluss (IR) des Senders auf den des Empfängers ausrichten und die sync-Taste drücken.
- Sobald die Synchronisierung abgeschlossen ist, ist das System einsatzbereit.
Manuelle Frequenzwahl
Manuelle Einstellung einer Gruppe, eines Kanals oder einer Frequenz:
- Aus dem Empfängermenü 1. Frequency Setup > 1.4 Manual Frequency Setup auswählen.
- Mit dem Reglerknopf die Gruppe (G), den Kanal (C) oder die Frequenz (MHz) auswählen und einstellen.
- apply auswählen und zum Speichern den Reglerknopf drücken.
Verbinden zweier Sender mit einem Empfänger
Das Verbinden zweier Sender mit einem Empfänger bietet die Flexibilität, einen Redner/Sänger je nach dessen Vorliebe mit einem Handsender oder einem Taschensender auszustatten. Für Veranstaltungen, bei denen ein Wechsel der Instrumente erforderlich ist, können zwei Taschensender mit einem einzelnen Empfänger verbunden werden.
Hinweis: Jeweils nur einen Sender einschalten und betreiben, um Interferenzen zwischen den Sendern zu verhindern.
Synchronisieren der Sender mit dem Empfänger
Beide Sender müssen einzeln mit dem Empfänger verbunden werden, indem eine Infrarot-Synchronisation durchgeführt wird.
- Den ersten Sender einschalten und eine IR-Synchronisation mit dem Empfänger durchführen.
- Einen Soundcheck durchführen und die Eingangsverstärkung (Gain) am Sender bei Bedarf anpassen. Anschließend den Sender ausschalten.
- Den zweiten Sender einschalten und eine IR-Synchronisation mit dem Empfänger durchführen.
- Den Sender unter Aufführungsbedingungen prüfen und die Eingangsverstärkung (Gain) am Sender bei Bedarf anpassen. Anschließend den Sender ausschalten.
Anpassen der Audiopegel an Mikrofon-Offset
Wenn zwei Sender mit einem Empfänger verbunden werden, können zwischen Mikrofonen oder Instrumenten Unterschiede in den Lautstärkepegeln bestehen. In solchen Fällen wird die Funktion Mic Offset verwendet, um die Lautstärkepegel aufeinander abzustimmen und hörbare Lautstärkeunterschiede zwischen den Sendern zu beseitigen. Bei Verwendung eines einzelnen Senders Mic Offset auf 0 dB einstellen.
- Den ersten Sender einschalten und einen Klangtest durchführen, um den Audiopegel zu prüfen. Anschließend den Sender ausschalten.
- Den zweiten Sender einschalten und einen Soundcheck durchführen, um den Audiopegel zu prüfen.
- Falls ein hörbarer Unterschied zwischen den Audiopegeln der Sender wahrgenommen wird, zum Mic Offset-Menü des Senders navigieren, um den Mikrofon-Offset zum Abstimmen der Audiopegel zu erhöhen oder zu verringern.
Mic Offset 1/6

Hinzufügen von SLX-D zu anderen Drahtlossystemen von Shure
Das Frequenzkoordinierungstool Wireless Workbench von Shure verwenden, um kompatible Frequenzen in verschiedenen Drahtlossystemen von Shure zu finden. Die Software von http://www.shure.com/wwb herunterladen, um zu beginnen. Für zusätzliche Unterstützung besuchen Sie bitte http://www.shure.com/contact.
HF-Einstellungen
Einstellen der HF-Leistung des Senders
Der Sender bietet zwei HF-Leistungseinstellungen, welche die Senderreichweite festlegen.
- Low = 1 mW
- High = 10 mW
Die Einstellung Low verwenden, wenn Sender und Empfänger sich nahe beieinander befinden.
- Zum RF power-Menü des Senders navigieren.
- High bzw. Low mittels der menu-Taste auswählen.
- Zum Speichern enter drücken.
Vernetzung
Zur Vernetzung mit anderen Komponenten verwendet der Empfänger eine Ethernet-Verbindung. Er verfügt über einen internen DHCP Client für die automatische Netzwerkkonfiguration bei Anschluss an einen DHCP-fähigen Router.
Anschließen an ein Netzwerk
- Ein Ethernet-Kabel an den Ethernet-Anschluss auf der Rückseite des Empfängers anschließen.
- Das Kabel an einen Computer oder Router anschließen.
- Die Anschluss-LEDs am Empfänger leuchten auf, um Netzwerkkonnektivität und Netzwerkverkehr anzuzeigen.
Automatische IP-Adressierung
- Einen DHCP-Service auf dem Server aktivieren oder einen DHCP-fähigen Router verwenden.
- Wenn der Empfänger eingeschaltet ist, weist der DHCP-Server dem Empfänger automatisch eine IP-Adresse zu.
Tipps für die Konfiguration
- Abgeschirmte Ethernet-Kabel (Cat5 oder besser) verwenden, um zuverlässige Netzwerkleistung zu gewährleisten.
• Die LEDs am Ethernet-Anschluss leuchten auf und zeigen damit an, dass eine Netzwerkverbindung aktiv ist. - Das Netzwerksymbol leuchtet auf, wenn der Empfänger zusätzliche Shure-Geräte im Netzwerk erfasst.
- Alle Komponenten müssen im selben Subnetz betrieben werden.
- Mehrere Ethernet-Switches verwenden, um das Netzwerk für größere Installationen zu erweitern.
Netzwerk-Störungssuche
- Nur einen DHCP-Server pro Netzwerk verwenden
- Alle Geräte müssen die gleiche Subnetzmaske verwenden
- In allen Empfängern muss die gleiche Firmware-Version installiert sein
- Den LED-Status des Netzwerksymbols an der Vorderseite jedes Geräts beachten.
- Wenn das Netzwerksymbol nicht leuchtet, die Kabelverbindung und die LEDs am Ethernet-Anschluss prüfen.
- Wenn die LEDs des Ethernet-Anschlusses bei angeschlossenem Kabel nicht aufleuchten, das Kabel ersetzen und die LEDs sowie das Netzwerksymbol erneut prüfen.
Anschließen an ein externes Steuersystem
Der SLX-D Empfänger ist über das Ethernet mit externen Steuerungssystemen wie AMX oder Crestron kompatibel. Nur eine Steuerung pro System verwenden, um Konflikte zwischen Nachrichten zu vermeiden.
• Verbindung: Ethernet (TCP/IP; SLX-D Empfänger ist der Client)
• Anschluss: 2202
Eine umfassende Liste der SLX-D-Befehlszeichenfolgen finden Sie unter https://pubs.shure.com/command-strings/SLXD/en-US.
Firmware-Aktualisierungen
Bei Firmware handelt es sich um die in jede Komponente eingebettete Software, die die Funktionalität steuert. Zwecks Integration zusätzlicher Funktionen und Verbesserungen werden regelmäßig neue Firmware-Versionen entwickelt. Um diese Designverbesserungen zu nutzen, können neue Firmwareversionen hochgeladen und mit dem Tool Shure Update Utility (SUU) installiert werden. SUU ist unter https://www.shure.com/de-DE/produkte/software/shure_update_utility verfügbar.
Die Firmware wird folgendermaßen aktualisiert:
VORSICHT! Sicherstellen, dass während der Aktualisierung des Geräts eine stabile Netzwerkverbindung besteht. Das Gerät nicht ausschalten, bevor die Aktualisierung abgeschlossen ist.
- Das Gerät und den Computer mit dem gleichen Netzwerk verbinden (auf das gleiche Subnetz einstellen).
- Die SUU-Anwendung öffnen.
- Die Updates-Schaltfläche oben im Fenster anklicken, um den Download-Manager zu öffnen.
Hinweis: Diese Schaltfläche ist entweder mit „Nach Updates suchen“ oder „[x] Updates verfügbar“ beschriftet.
- Die gewünschten Firmware-Versionen im Download-Manager auswählen.
Tipp: Mit dem Dropdown-Menü oben rechts können Sie schnell Alle auswählen oder Keine auswählen.
Hinweis: Nach der Aktualisierung muss möglicherweise der Cache des Browsers geleert werden, um Aktualisierungen in der Webanwendung des Geräts anzeigen zu lassen.
- Auf Download klicken und den Download-Manager dann Schließen. Heruntergeladene Firmware wird aufgelistet und kann auf der Firmware-Registerkarte angesehen und verwaltet werden.
- Auf der Registerkarte Geräte aktualisieren die neue Firmware auswählen und auf Updates übertragen klicken, um das Firmware-Update zu starten. Dadurch wird die auf dem Gerät vorhandene Firmware überschrieben.
Aktualisieren der Sender-Firmware
- Über das Geräte-Konfigurationsmenü des Empfängers: Erweiterte Optionen > Tx Firmware Update
- Die Infrarot-Anschlüsse (IR) an Sender und Empfänger aufeinander ausrichten und die Taste sync drücken.
Wichtig: Die Ausrichtung muss während der gesamten Aktualisierung beibehalten werden.
- Sobald die Synchronisierung abgeschlossen ist, ist das System einsatzbereit.
Anforderungen für Firmware-Version
Sämtliche Geräte sind Teil eines Netzwerks mit mehreren Kommunikationsprotokollen, die zusammenarbeiten, um einen einwandfreien Betrieb zu gewährleisten. Das empfohlene optimale Verfahren besteht darin, dass alle Geräte über die gleiche Version verfügen. Um die Firmware-Version für jedes Gerät im Netzwerk einzusehen, zur Gerätekonfiguration navigieren und un-
ter

(Einstellungen) > Firmware nachschauen.
Das Format für die Firmware von Shure-Geräten ist MAJOR.MINOR.PATCH. (Beispiel: 1.6.2, wobei 1 die Firmwarestufe für die Hauptversion, 6 die Firmwarestufe für die Nebenversion und 2 die Patch-Firmwarestufe ist.) Geräte, die im gleichen Subnetz betrieben werden, müssen mindestens über die gleichen HAUPTVERSION- und NEBENVERSION-Versionsnummern verfügen.
- Geräte mit verschiedenen HAUPTVERSION-Versionsummern sind nicht kompatibel.
- Unterschiedliche PATCH-Firmware-Versionen können ungewünschte Unregelmäßigkeiten verursachen.
Rack-Montage des SLX-D Empfängers
Sämtliches Zubehör mitgeliefert:

Akkus und Ladegeräte
| Wiederaufladbarer Lithium-Ionen-Akku von Shure | SB903 |
| Doppeldock-Ladegerät | SBC203-AR |
| SBC203-AZ | |
| SBC203-BR | |
| SBC203-CN | |
| SBC203-E | |
| SBC203-IN | |
| SBC203-J | |
| SBC203-K | |
| SBC203-TW | |
| SBC203-UK | |
| SBC203-US | |
| Einfach-Akkuladegerät | SBC10-903-AR |
| SBC10-903-AZ | |
| SBC10-903-BR | |
| SBC10-903-CN | |
| SBC10-903-E | |
| SBC10-903-IN | |
| SBC10-903-J | |
| SBC10-903-K | |
| SBC10-903-TW | |
| SBC10-903-UK | |
| SBC10-903-US |
UHF-Antennensplitter
| Antennen-/Stromsplittersystem (470–960 MHz) | UA844+SWBUA844+SWB-AR |
| UA844+SWB-AZ | |
| UA844+SWB-BR | |
| UA844+SWB-C | |
| UA844+SWB-E | |
| UA844+SWB-J | |
| UA844+SWB-K | |
| UA844+SWB-TW | |
| UA844+SWB-UK | |
| UA844+SWB-IN | |
| Antennen-/Stromsplittersystem ohne Kabel; 470–960 MHz | UA844+SWB/LC |
| UA844+SWB/LC-AR | |
| UA844+SWB/LC-BR | |
| UA844+SWB/LC-C | |
| UA844+SWB/LC-E | |
| UA844+SWB/LC-UK | |
| Ultrabreitband-Antennen-/Stromsplittersystem (174–1805 MHz) | UA845UWB |
| UA845UWB-AR | |
| UA845UWB-AZ | |
| UA845UWB-BR | |
| UA845UWB-C | |
| UA845UWB-E | |
| UA845UWB-IN | |
| UA845UWB-J | |
| UA845UWB-K | |
| UA845UWB-TW | |
| UA845UWB-UK | |
| Ultrabreitband-Antennen-/Stromsplittersystem ohne Ka-bel; 174–1805 MHz | UA845UWB/LC |
| UA845UWB/LC-AR | |
| UA845UWB/LC-BR | |
| UA845UWB/LC-E | |
| UA845UWB/LC-UK |
UABIAST
| Inline-Stromversorgung | UABIAST-US |
| UABIAST-UK | |
| UABIAST-BR | |
| UABIAST-AR | |
| UABIAST-E | |
| UABIAST-CHN | |
| UABIAST-IN | |
| UABIAST-K | |
| UABIAST-J | |
| UABIAST-AZ | |
| UABIAST-TW |
In-Line-Verstärker und Antennen
| In-Line-Antennenverstärker, 470-900 MHz | UA834WB |
| In-Line-Antennenverstärker, 902-960 MHz | UA834XA |
| Aktive Richtantenne, 470–790 MHz | UA874E |
| Aktive Richtantenne, 470–698 MHz | UA874US |
| Aktive Richtantenne, 470–900 MHz | UA874WB |
| Aktive Richtantenne, 925–952 MHz | UA874X |
| Breitband-Richtantenne für PSM-Systeme (470–952 MHz) | PA805SWB |
| Breitband-Richtantenne für PSM-Systeme (650–1100 MHz) | PA805X |
| Passive Rundstrahlantenne (470–1100 MHz) | UA860SWB |
| Passiver UHF-Antennensplitter | UA221 |
| Antennen-Frontmontagesatz (enthält 2 Kabel und 2 Zentralbefestigungen) | UA600 |
| Fernantennenhalterung mit BNC-Zentralbefestigungsadapter | UA505 |
| Wendelantenne, 470-900 MHz | HA-8089 |
Kabel und Stecker
| Koaxialkabel, BNC-BNC, Typ RG58C/U, 50 Ohm, 0,6 m lang | UA802 |
| Koaxialkabel, BNC-BNC, Typ RG58C/U, 50 Ohm, 2 m lang | UA806 |
| Koaxialkabel, BNC-BNC, Typ RG8X/U, 50 Ohm, 7,5 m lang | UA825 |
| Koaxialkabel, BNC-BNC, Typ RG8X/U, 50 Ohm, 15 m lang | UA850 |
| Koaxialkabel, BNC-BNC, Typ RG213/U, 50 Ohm, 30 m lang | UA8100 |
| Ethernet-Überbrückungskabel, 20 cm | C8006 |
| Ethernet-Kabel, 3 Fuß | C803 |
| Ethernet-Kabel, 10 Fuß | C810 |
| Ethernet-Kabel, robust, 25 Fuß | C825 |
| Ethernet-Kabel, robust, 50 Fuß | C850 |
| Ethernet-Kabel, robust, 100 Fuß | C8100 |
Empfänger-Halbwellenantennen mit Kugelcharakteristik
| 470-542 MHz | UA8-470-542 |
| 500-560 MHz | UA8-500-560 |
| 518-598 MHz | UA8-518-598 |
| 554-638 MHz | UA8-554-638 |
| 596-698 MHz | UA8-596-698 |
| 670-742 MHz | UA8-670-742 |
| 690-746 MHz | UA8-690-746 |
| 694-758 MHz | UA8-694-758 |
| 710-790 MHz | UA8-710-790 |
| 740-814 MHz | UA8-740-814 |
| 750-822 MHz | UA8-750-822 |
| 774-865 MHz | UA8-774-865 |
| 00-1000 MHz | UA8-900-1000 |
Technische Daten
System
HF
Verfügbarer Frequenzbereich
470–937,5 MHz, je nach Region unterschiedlich (Siehe Tabelle Frequenzbereich und Ausgangsleistung)
Reichweite
100 m (328 ft)
Hinweis: Die tatsächliche Reichweite hängt von der HF-Signalabsorption, -reflexion und -interferenz ab. Hinweis: Die tatsächliche Reichweite hängt von der HF-Signalabsorption, -reflexion und -interferenz ab.
HF-Schrittweite
25 kHz, je nach Region unterschiedlich
JB-Band: 125 kHz
Spiegelfrequenzunterdrückung
70 dB, typisch
HF-Empfindlichkeit
-97 dBm bei 10^-5 BER (Bitfehlerquote)
Audio
Latenz
3,2 ms
Hochpassfilter:/ Tiefpassfilter
150 Hz @ -12 db/oct
Hinweis: Die Werkseinstellung für den HPF ist deaktiviert
Übertragungsbereich
20 Hz–20 kHz (+1, -2 dB)
Audio-Dynamikbereich
118 dB bei 1 % Gesamtkirrfaktor, A-bewertet, typisch
Klirrfaktor (THD)
<0,02%
Polarität
Positiver Druck auf die Mikrofonmembran erzeugt positive Spannung an Pin 2 (bezogen auf Pin 3 des XLR-Ausgangs) und an der Spitze des 6,35-mm-Ausgangs (bezogen auf den Ring des 6,35-mm-Ausgangs).
Mic Offset
0 bis 21 dB (in Schritten von 3 dB)
Temperaturbereich
Betriebstemperaturbereich
-18^ C bis 50^ C
Hinweis: Batterieeigenschaften können diesen Bereich beeinträchtigen.
Lagertemperaturbereich
-29^ bis 74^
Hinweis: Batterieeigenschaften können diesen Bereich beeinträchtigen.
SLXD4 / SLXD4D
Gesamtabmessungen
| SLXD4 | 42 x 197 x 152 mm (1,65 x 7,76 x 5,98 Zoll), H x B x T |
| SLXD4D | 42 x 393 x 152 mm (1,65 x 15,47 x 5,98 Zoll), H x B x T |
Gewicht
| SLXD4 | 816 g, ohne Antennen |
| SLXD4D | 1451 g, ohne Antennen |
Gehäuse
Verzinktes Stahlblech
Versorgungsspannungen
15 V DC @ 600 mA, durch externes Netzteil (Spitze positiv)
HF-Eingang
Nachbarkanalunterdrückung
75 dB, typisch
Steckertyp
BNC
Impedanz
50 Ω
Phantomspeisungsschutz
| 1/4" (6,35 mm) | Ja |
| XLR | Ja |
Audioausgang
Gain-Regelbereich
-18 bis +42 dB in Schritten von 1 dB
Konfiguration
| 1/4" (6,35 mm) | 1,3 kΩ (670 Ω Unsymmetrisch) |
| XLR (line) | 400 Ω (200 Ω Unsymmetrisch) |
| XLR (mic) | 150 Ω |
Höchster Ausgangswert
| 1/4" (6,35 mm) | +15 dBV unterschiedlich (+9 dBVEinzel) |
| XLR | LINE-Einstellung= +15 dBV, MIC-Einstellung= -15 dBV |
Mic/Line-Schalter
30-dB-Dämpfungsglied
Vernetzung
Netzwerk-Schnittstelle
Ethernet-Einzelanschluss 10/100 Mbps
Netzwerkadressierungs-Fähigkeit
DHCP oder manuelle IP-Adresse
Max. Kabellänge
100 m (328 ft)
SLXD1
Batterietyp
Aufladbare Lithium-Ion-Batterie oder 1.5 V LR6-Mignonzellen
Gesamtabmessungen
98 x 68 x 25,5 mm (3,86 x 2,68 x 1 Zoll), H x B x T
Gewicht
89 g
Gehäuse
PC/ABS-Gehäuse
Audioeingang
Stecker
4-Pin-Mini-Stecker (TA4M)
Konfiguration
Näheres dazu auf der Zeichnung
Impedanz
1 MΩ
Höchst-Eingangspegel
8,2 dBV (2,57 Vrms, 7,27 Vpp)
Äquivalentes Eingangsrauschen (EIN) des Vorverstärkers
-118 dBV
HF-Ausgangs
Antennentyp
Viertelwelle
belegte Bandbreite
<200 kHz
Modulationsart
Digital, von Shure eigenentwickelt
Spannungsversorgung
1 mW oder 10 mW
Siehe Tabelle Frequenzbereich und Ausgangsleistung, je nach Region unterschiedlich
SLXD2
Batterietyp
Aufladbare Lithium-Ion-Batterie oder 1.5 V LR6-Mignonzellen
Gesamtabmessungen
37,1 x 176 mm (1,46 x 6,93 Zoll), D x L
Gewicht
147 g
Gehäuse
Aluminium
Audioeingang
Konfiguration
Näheres dazu auf der Zeichnung
Höchst-Eingangspegel
8,2 dBV (2,57 Vrms, 7,27 Vpp)
Hinweis: Vom Mikrofontyp abhängig
HF-Ausgangs
Antennentyp
Integrierte Einzelband-Wendelantenne
belegte Bandbreite
<200 kHz
Modulationsart
Digital, von Shure eigenentwickelt
Spannungsversorgung
1 mW oder 10 mW
Siehe Tabelle Frequenzbereich und Ausgangsleistung, je nach Region unterschiedlich
SB903
Ladespannung
4,2 V (±0,03 V)
Ladestrom
| SBC10-903 | 220 mA |
| SBC203 | 625 mA (normal), 250 mA (verringert) |
Nennspannung
3,6 V
Nennleistung
1200 mAh
Gehäuse
Geformtes Polycarbonat
Ladetemperaturbereich
| SBC10-903 | 10 °C bis 45 °C (50 °F bis 113 °F) |
| SBC203 | 0 °C bis 10 °C (32 °F bis 50 °F), verringert, and 10 °C bis 45 °C (50 °F bis 113 °F), normal |
Gesamtabmessungen
14,5 × 32,5 × 55,5 mm (0,57 × 1,28 × 2,19 Zoll), H × B × T
Gewicht
28 g
SBC10-903
Akkuladegerät
DC-Eingangsspannungsbereich
5 V DC
Ladestrom
USB-gespeist
220 mA
Ladedauer
50% = 3 Stunden; 100% = 5 Stunden : 30 Minuten
Ladespannung
4,2 V
Betriebstemperaturbereich
10 °C bis 45 °C (50 °F bis 113 °F)
Gesamtabmessungen
20,5 × 37,5 × 79,5 mm (0,81 × 1,48 × 3,13 Zoll), H × B × T
Gewicht
39 g
Gehäuse
Geformtes Polycarbonat
Spannungsversorgung
Eingangsspannungsbereich 100 bis 240 V (Wechselspannung)
Betriebsfrequenz 50 Hz bis 60 Hz
Maximale Eingangsleistung 0,2A
bei 100 V Wechselspannung (Volllast)
Ausgangsspannung 4,75 bis 5,25 V DC
Maximale Ausgangsleistung 1,0 A
bei 5 V
Betriebstemperaturbereich 0 °C bis 60 °C (32 °F bis 140 °F)
SBC203
Ladestrom 625 mA oder 250 mA
Niedrigerer Strom, der bei Verwendung einer anderen Stromquelle oder beim Betrieb zwischen 0 °C und 10 °C
Ladedauer 50% = 1 Stunde : 15 Minuten; 100% = 2 Stunden : 30 Minuten
Externes Netzteil SBC10-USB15W or SBC10-USB15WS
Versorgungsspannungen 5 V DC, 3 A max.
Ladetemperaturbereich der Batterie 0 °C bis 45 °C (32 °F bis 113 °F)
Gesamtabmessungen 66 x 99 x 165 mm (2,6 x 3,9 x 6,5 Zoll), H x B x T
Gewicht 284 g
Gehäuse
ABS
Spannungsversorgung
Eingangsspannungsbereich
100 bis 240 V (Wechselspannung)
Betriebsfrequenz
50 Hz bis 60 Hz
Maximale Eingangsleistung
0,6 A
bei 100 V Wechselspannung (Volllast)
Ausgangsspannung
4,75 bis 5,25 V DC
Maximale Ausgangsleistung
3,0 A
bei 5 V
Betriebstemperaturbereich
0 °C bis 60 °C (32 °F bis 140 °F)
Empfängerausgänge
| 2 | Biasspannung |
| 3 | Audioeingang |
| 4 | Aktive Last |
Frequenzbereich und Senderausgangsleistung
| Freq. band name | Frequenzbereich (MHz) | Spannungsversorgung ( mW Effek- tivwert )* (Low/High) |
| G58 | 470 bis 514 | 1 / 10 |
| G59 | 470 bis 514 | 1 / 10 |
| G60 | 470 bis 510 | 1 / 10 |
| G61 | 479 bis 523 | 1 / 10 |
| G62 | 510 bis 530 | 1 / 10 |
| H55 | 514 bis 558 | 1 / 10 |
| H56 | 518 bis 562 | 1 / 10 |
| H57 | 520 bis 564 | 1 / 10 |
| J52 | 558 bis 616 | 1 / 10 |
| J53 | 562 bis 606 | 1 / 10 |
| J54 | 562 bis 606 | 1 / 10 |
| JB | 806 bis 810 | 1 / 10 |
| K59 | 606 bis 650 | 1 / 10 |
| L55 | 646 bis 690 | 1 / 10 |
| L56 | 650 bis 694 | 1 / 10 |
| L57 | 650 bis 694 | 1 / 10 |
| L58 | 630 bis 674 | 1 / 10 |
| L59 | 654 bis 698 | 1 / 10 |
| M55 | 694 bis 703, 748 bis 758 | 1 / 10 |
| S50 | 823 bis 865 | 1 / 10 |
| X51 | 925 bis 937.5 | 1 / 10 |
*Strom zum Antennenanschluss gesendet
Hinweis: Frequenzbänder sind möglicherweise nicht in allen Ländern oder Regionen käuflich erhältlich oder zugelassen.
Frequenzen für europäische Länder
| Country Code | Frequency Range | |
| SLXD-G59470-514MHz,max.1/10mW | A, B, BG, CH, CY, CZ, D, EST | 470 - 514 MHz* |
| F, GB, GR, H, I, IS, L, LT | 470 - 514 MHz* | |
| NL, P, PL, S, SK, SLO | 470 - 514 MHz* | |
| DK, FIN, M, N | 470 - 514 MHz* | |
| HR, E, IRL, LV, RO, TR | 470 - 514 MHz* | |
| SLXD-H56518 - 562MHz,max.1/10mW | A, B, BG, CH, CY, CZ, D, EST | 518 - 562 MHz* |
| F, GB, GR, H, I, IS, L, LT | 518 - 562 MHz* | |
| NL, P, PL, S, SK, SLO | 518 - 562 MHz* | |
| DK, FIN, M, N | 518 - 562 MHz* | |
| HR, E, IRL, LV, RO, TR | 518 - 562 MHz* | |
| SLXD-J53562-606MHz,max.1/10mW | A, B, CH, CZ, D, E, EST | 562–606 MHz* |
| F, GB, GR, H, I, IRL, L | 562–606 MHz* | |
| LT, M, NL, P, PL, SLO | 562–606 MHz* | |
| DK, FIN, N, S | 562–606 MHz* | |
| CY, LV, SK | 562–606 MHz* | |
| SLXD-K59606–650MHz,max.1/10mW | A, B, CH, CZ, D, E, EST | 606–650 MHz* |
| F, GB, GR, H, I, IRL, L | 606–650 MHz* | |
| LT, M, NL, P, PL, SLO | 606–650 MHz* | |
| DK, FIN, N, S | 606–650 MHz* | |
| CY, LV, SK | 606–650 MHz* | |
| SLXD-L56650 - 694MHz,max. | A, BG, CH, CY, CZ, D, EST | 650 - 694 MHz* |
| 1/10 mW | F, GB, GR, H, I, IS, L, LT | 650 - 694 MHz* |
| P, PL, S, SK, SLO | 650 - 694 MHz* | |
| B, DK, FIN, M, N, NL | 650 - 694 MHz* | |
| HR, E, IRL, LV, RO, TR | 650 - 694 MHz* | |
| SLXD-S50823-832863-865 MHz max.1/10 mW | A, BG, CH, CY, CZ, D, EST | 823–832 MHz * |
| F, GB, GR, H, I, IS, LT | 823–832 MHz * | |
| P, PL, S, SK, SLO | 823–832 MHz * | |
| B, DK, E, FIN, HR, IRL, L | 823–832 MHz * | |
| LV, M, N, NL, RO, TR | 823–832 MHz * |
WICHTIGE SICHERHEITSHINWEISE
- Diese Hinweise LESEN.
- Diese Hinweise AUFBEWAHREN.
- Alle Warnungen BEACHTEN.
- Alle Anweisungen BEFOLGEN.
- Dieses Gerät NICHT in Wassernähe VERWENDEN.
- NUR mit einem sauberen Tuch REINIGEN.
- KEINE Lüftungsöffnungen verdecken. Genügend Platz zur Luftzirkulation lassen und den Anweisungen des Herstellers Folge leisten.
- NICHT in der Nähe von Wärmequellen wie zum Beispiel offenen Flammen, Heizkörpern, Wärmespeichern, Öfen oder anderen Wärme erzeugenden Geräten (einschließlich Verstärkern) installieren. Kein offenes Feuer in der Nähe des Produkts platzieren.
- Die Schutzfunktion des Schukosteckers nicht umgehen. Ein polarisierter Stecker verfügt über zwei unterschiedlich breite Kontakte. Ein geerdeter Stecker verfügt über zwei Kontakte und einen Erdungsstift. Bei dieser Steckerausführung dienen die Schutzleiter Ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in die Steckdose passt, einen Elektriker mit dem Austauschen der veralteten Steckdose beauftragen.
- VERHINDERN, dass das Netzkabel gequetscht oder darauf getreten wird, insbesondere im Bereich der Stecker, Netzsteckdosen und an der Austrittsstelle vom Gerät.
- NUR das vom Hersteller angegebene Zubehör und entsprechende Zusatzgeräte verwenden.
- NUR in Verbindung mit einem vom Hersteller angegebenen oder mit dem Gerät verkauften Transportwagen, Stativ, Träger oder Tisch verwenden. Wenn ein Transportwagen verwendet wird, beim Verschieben der Transportwagen vorsichtig vorgehen, um Verletzungen durch Umkippen zu vermeiden.

-
Bei Gewitter oder wenn das Gerät lange Zeit nicht benutzt wird, das Netzkabel HERAUSZIEHEN.
-
ALLE Reparatur- und Wartungsarbeiten von qualifiziertem Kundendienstpersonal durchführen lassen. Ein Kundendienst ist erforderlich, wenn das Gerät auf irgendwelche Weise beschädigt wurde, z. B. wenn das Netzkabel oder der Netzstecker beschädigt wurden, wenn Flüssigkeiten in das Gerät verschüttet wurden oder Fremdkörper hineinfielen, wenn das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht normal funktioniert oder fallen gelassen wurde.
-
Dieses Gerät vor Tropf- und Spritzwasser SCHÜTZEN. KEINE mit Wasser gefüllten Gegenstände wie zum Beispiel Vasen auf das Gerät STELLEN.
-
Der Netzstecker oder eine Gerätesteckverbindung muss leicht zu stecken sein.
-
Die verursachten Störgeräusche des Geräts betragen weniger als 70 dB(A).
-
Das Gerät mit Bauweise der KLASSE I muss mit einem Schukostecker mit Schutzleiter in eine Netzsteckdose mit Schutzleiter eingesteckt werden.
-
Um das Risiko von Bränden oder Stromschlägen zu verringern, darf dieses Gerät nicht Regen oder Feuchtigkeit ausgesetzt werden.
-
Nicht versuchen, dieses Produkt zu modifizieren. Ansonsten könnte es zu Verletzungen und/oder zum Produktausfall kommen.
-
Dieses Produkt muss innerhalb des vorgeschriebenen Temperaturbereichs betrieben werden.
| Dieses Symbol zeigt an, dass in diesem Gerät gefährliche Spannungswerte, die ein Stromschlagrisiko darstellen, auftreten. | |
| Dieses Symbol zeigt an, dass das diesem Gerät beiliegende Handbuch wichtige Betriebs- und Wartungsanweisungen enthält. |
ACHTUNG
- Akkusätze können explodieren oder giftiges Material freisetzen. Es besteht Feuer- und Verbrennungsgefahr. Nicht öffnen, zusammenpressen, modifizieren, auseinander bauen, über 60 °C (140 °F) erhitzen oder verbrennen.
• Die Anweisungen des Herstellers befolgen
- Nur Shure-Ladegerät zum Aufladen von wiederaufladbaren Shure-Akkus verwenden
- ACHTUNG: Es besteht Explosionsgefahr, wenn die Batterie nicht richtig ersetzt wird. Nur mit dem gleichen bzw. einem gleichwertigen Typ ersetzen.
- Akkus niemals in den Mund nehmen. Bei Verschlucken ärztlichen Rat einholen oder die Giftnotrufzentrale anrufen.
- Nicht kurzschließen; kann Verbrennungen verursachen oder in Brand geraten
- Keine anderen Akkusätze als die wiederaufladbaren Shure-Akkus aufladen bzw. verwenden
- Akkusätze vorschriftsmäßig entsorgen. Beim örtlichen Verkäufer die vorschriftsmäßige Entsorgung gebrauchter Akkusätze erfragen.
- Akkus (Akkusätze oder eingesetzte Akkus) dürfen keiner starken Hitze wie Sonnenstrahlung, Feuer oder dergleichen ausgesetzt werden
- Den Akku nicht in Flüssigkeiten wie Wasser, Getränke oder andere Flüssigkeiten eintauchen.
- Den Akku nicht mit vertauschter Polarität anbringen oder einsetzen.
• Von kleinen Kindern fernhalten.
- Keine fehlerhaften Akkus verwenden.
- Den Akku vor dem Transportieren sicher verpacken.
Wichtige Produktinformationen
LIZENZINFORMATIONEN
Zulassung: In einigen Gebieten ist für den Betrieb dieses Geräts u. U. eine behördliche Zulassung erforderlich. Wenden Sie sich bitte an die zuständige Behörde, um Informationen über etwaige Anforderungen zu erhalten. Nicht ausdrücklich von Shure Incorporated genehmigte Änderungen oder Modifikationen können den Entzug der Betriebsgenehmigung für das Gerät zur Folge haben. Das Erlangen einer Lizenz für drahtlose Shure-Mikrofonsysteme obliegt dem Benutzer. Die Erteilung einer Lizenz hängt von der Klassifizierung und Anwendung durch den Benutzer sowie von der ausgewählten Frequenz ab. Shure empfiehlt dem Benutzer dringend, sich vor der Auswahl und Bestellung von Frequenzen mit der zuständigen Fernmelde-/Regulierungsbehörde hinsichtlich der ordnungsgemäßen Zulassung in Verbindung zu setzen.
低功率射頻器材技術規範
Warnhinweis für Funkgeräte in Australien
Dieses Gerät unterliegt einer ACMA-Klassenlizenz und muss sämtliche Bedingungen dieser Lizenz erfüllen, auch die der Sendefrequenzen. Vor dem 31. Dezember 2014 erfüllt dieses Gerät die Bedingungen, wenn es im Frequenzband von 520–820 MHz betrieben wird. ACHTUNG: Um die Bedingungen nach dem 31. Dezember 2014 zu erfüllen, darf das Gerät nicht im Frequenzband von 694–820 MHz betrieben werden.
Warnhinweis für Funkgeräte in Kanada
Der Betrieb dieses Geräts beruht auf dem Prinzip „kein Schutz, keine Interferenz“. Falls Anwender einen Schutz vor anderen Funkdiensten möchten, die in denselben TV-Bändern betrieben werden, ist eine Funklizenz erforderlich. Nähere Informationen hierzu sind dem Dokument Client Procedures Circular CPC-2-1-28 „Voluntary Licensing of Licence-Exempt Low-Power Radio Apparatus in the TV Bands“ (Freiwillige Lizenzierung für lizenzfreie Funkgeräte mit niedriger Leistung in TV-Bändern) von Innovation, Science and Economic Development Canada zu entnehmen.
Der Betrieb dieses Geräts beruht auf Frequenzen, die gemeinsam von anderen Geräten genutzt werden. Auf der Website für ungenutzte Funkfrequenz-Datenbankverwaltung der US-Fernmeldebehörde (FCC) sind vor Betrieb Informationen zur Bestimmung von verfügbaren Kanälen an Ihrem Standort zu finden.
Diese Sender wurden getestet und erfüllen die internationalen Strahlenbelastungsgrenzen für eine nicht kontrollierte Umgebung. Dieses Gerät steht unter normalen Betriebsbedingungen in direktem Kontakt mit dem Körper des Benutzers. Diese Sender dürfen nicht am gleichen Standort wie andere Antennen oder andere Sender angeordnet oder in Verbindung damit betrieben werden.
Zertifizierung unter FCC Teil 15 und FCC Teil 74.
Zertifizierung durch ISED in Kanada unter RSS-102 und RSS-210.
CAN ICES-003 (B)/NMB-003(B)
Zugelassen unter der Übereinstimmungserklärungsvorschrift von FCC Teil 15.
FCC-Kennnummer: DD4SLXD1G58, DD4SLXD1H55, DD4SLXD1J52, DD4SLXD2G58, DD4SLXD2H55, DD4SLXD2J52. IC: 616A-SLXD1G58, 616A-SLXD1H55, 616A-SLXD1J52, 616A-SLXD2G58, 616A-SLXD2H55, 616A-SLXD2J52.
Entspricht den Grundanforderungen der folgenden Richtlinien der Europäischen Union:
- WEEE-Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte in der Fassung der Richtlinie 2008/34/EG
• RoHS-Richtlinie (EU) 2015/863
Hinweis: Bitte befolgen Sie die regionalen Recyclingverfahren für Akkus und Elektronikschrott
Dieses Produkt entspricht den Grundanforderungen aller relevanten Richtlinien der Europäischen Union und ist zur CE-Kennzeichnung berechtigt.
CE-Hinweis: Shure Incorporated erklärt hiermit, dass festgestellt wurde, dass dieses Produkt mit CE-Kennzeichnung den Vorgaben der europäischen Union entspricht. Der vollständige Text der EU-Konformitätserklärung ist auf der folgenden Internetseite verfügbar: https://www.shure.com/en-EU/support/declarations-of-conformity.
Autorisierter europäischer Importeur:
Shure Europe GmbH
Abteilung: Global Compliance
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Deutschland
Telefon: +49-7262-92 49 0
Telefax: +49-7262-92 49 11 4
E-Mail: EMEAsupport@shure.de
