BEDIENUNGSANLEITUNG sE2200 SE Electronics

Wir möchten uns bei Dir herzlich bedanken, dass Du Dich für ein Mikrofon von sE Electronics entschieden hast. Diese Bedienungsanleitung beinhaltet wichtige Hinweise zur Inbetriebnahme und zur Anwendung des Produkts. Bitte nimm Dir daher kurz Zeit, diese Anleitung durchzulesen. Wir hoffen, dass Du mit dem Produkt genauso viel Spaß haben wirst, wie wir bei der Entwicklung sowie der sorgfältigen, händischen Fertigung mit viel Liebe zum Detail.

Herzliche Grüße,

Dein sE Team

Kurzbeschreibung

Das sE2200 ist die neueste Version des beliebten Studiomikrofons, das sE Electronics dank seiner herausragenden Klangeigenschaften in kurzer Zeit zu hohem Ansehen verholfen hat. Sein geschmeidiger aber dennoch präsenter Klang eignet sich ideal für Gesangs- und Sprachaufnahmen oder die Abnahme von Instrumenten. Für den ausbalancierten, nuancenreichen Klang ist die goldbedampfte Großmembrankapsel in „echter“ Kondensatortechnik verantwortlich.

Die Kombination aus der handgefertigten Kapsel, der bewährten Elektronik in Class-A Schaltung und dem speziell für das sE2200 gefertigten Ausgangstransformator sorgen für erstklassige Klangqualität und das „gewisse Etwas“. Die sorgfältig ausgewählten Bauelemente und das überarbeitete Elektronikdesign verzichten ganz bewusst auf integrierte Schaltungen (ICs). Die schaltbaren Vorabschwächungsfilter ermöglichen einen hohen Dynamikumfang und garantieren die saubere Verarbeitung von sehr hohen Schalldrücken. Das schaltbare Hochpassfilter unterdrückt niederfrequenten Störschall und kompensiert den Nahbesprechungseffekt. Hohe Zuverlässigkeit auch im anspruchsvollen Bühneneinsatz wird durch die robuste Konstruktion aus Metall und die hohen Produktionsstandards gewährleistet.

Lieferumfang

Bitte kontrolliere gleich nach dem Öffnen den Inhalt der Verpackung. Falls sie nicht vollständig ist, kontaktiere bitte Deinen sE Electronics Händler. Folgende Komponenten sollten enthalten sein:

• sE2200 Mikrofon
• Mikrofonspinne mit Gewindeadapter
- Pop Filter

Bedienelemente

Das sE2200 besitzt je einen Schalter für das Vorabschwächungsfilter und den Hochpassfilter.

Vorabschwächungsfilter

Der Schalter für das Vorabschwächungfilter befindet sich auf der linken Seite des Mikrofons. Ist er aktiviert, schwächt er das Signal von um 10 oder 20 dB ab, um die Aufnahme von lauten Instrumenten bzw. Nahfeldmikrofonierung ohne Verzerrungen zu ermöglichen. Die Verwendung des Abschwächungsfilters verhindert auch die Übersteuerung von Eingangsstufen von Audiointerfaces, Mischpulten und Mikrofonvorverstärkern.

Der Schalter für das Hochpassfilter befindet sich auf der rechten Seite des Mikrofons. Windgeräusche, Popplaute, Trittschall oder Rumpelgeräusche beeinträchtigen möglicherweise das Aufnahmesignal. Durch Betätigung des Schalters werden derartige Störsignale und daraus resultierende Verzerrungen verringert. In der linken Position setzt das Filter bei 80Hz ein, in der rechten bei 160Hz. Zusätzlich verringert der Hochpassfilter die bei geringen Mikrofonierungsabständen auftretende Bassanhebung durch den Nahbesprechungseffekt.

Für eine einwandfreie Funktion wird eine Phantomspeisung mit 48V gemäß IEC 61938 benötigt.

Schließe das Mikrofon nur an geeignete Quellen (Eingang mit Phantomspeisung oder externe Speisung mit Phantomspeisung gemäß IEC Standard) mit erdfreien Anschluss an und verwende ein symmetrisches Kabel mit Studiosteckverbinden IEC 268-12. Nur so kann eine einwandfreie Funktion gewährleistet werden.

Sicherheit und Pflege

Bitte stelle sicher, dass die an das Mikrofon angeschlossenen Geräte die gültigen Sicherheitsbestimmungen erfüllen und mit einer Sicherheits- erdung verbunden sind.

Reinigung des Mikrofons

Wir empfehlen das Mikrofon nach jedem Gebrauch mit einem trockenen, fusselfreien Tuch zu reinigen und es in einem soliden Koffer oder einem Mikrofonetui aufzubewahren.

Technische Daten

Kapsel	1" Kondensatorkapsel
Richtcharakteristik	Niere
Übertragungsbereich	20 – 20.000 Hz
Empfindlichkeit	23,7 mV/Pa (-32,5 dBV)
Max. Schalldruck (0,5% Klirrfaktor)	125 / 135 / 145 dB_SPL (0/10/20 dB Abschwächungsfilter)
Ersatzgeräuschpegel	12 dB(A)
Dynamikbereich	113 / 123 / 133 dB (0/10/20 dB Abschwächungsfilter)
Signal-Rausch-Verhältnis	82 dB(A)
Hochpassfilter	80 / 160Hz, 6 dB/Okt, schaltbar
Abschwächungsfilter	10 / 20 dB, schaltbar
Spannungsversorgung	48 Volt gemäß IEC 61938
Stromaufnahme	4,2 mA
Ausgangsimpedanz	<50 Ohm
Empfohlene Lastimpedanz	>1kOhm
Anschluss	3poliger XLR Anschluss männlich
Abmessungen	Durchmesser: 51 mm (2,01 in.) Länge 215 mm (8,46 in.)
Gewicht	611 g (21,55 oz.)

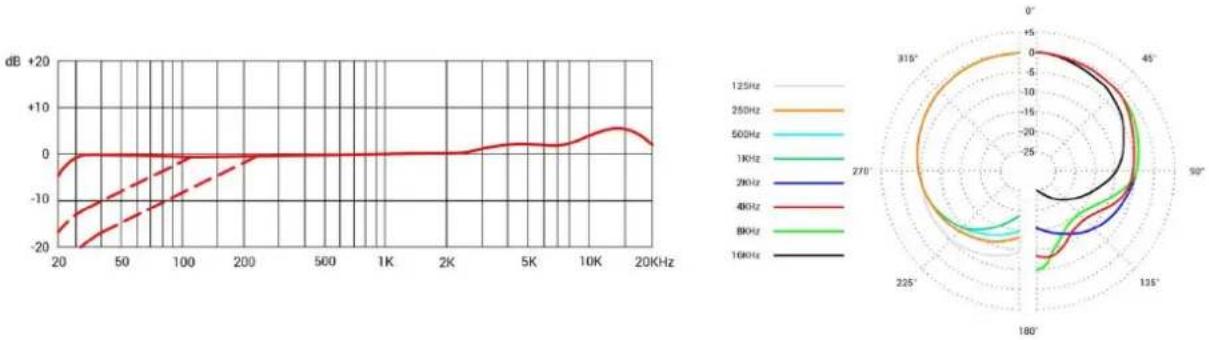

Frequenzgang Polardiagram

Kundenservice

Falls Du zu Deinem sE Mikrofon Fragen hast oder damit Probleme auftreten sollten, wende Dich für eine möglichst rasche Abwicklung bitte direkt an den Händler. Wenn eine technische Unterstützung erforderlich ist, wird diese durch den Händler angefordert: http://www.seelectronics.com/dealers

Sollten dennoch Probleme beim Kundenservice auftreten, wende Dich bitte direkt an uns: http://www.seelectronics.com/contact-us

Abschließend möchten wir Dich an die 3-Jahres-Garantie von sE Electronics erinnern. Bitte registriere Dich dazu hier: http://www.seelectronics.com/registration

Kontakt

So kannst Du mit uns direkten Kontakt aufnehmen:

sE Electronics International, Inc. www.seelectronics.com

448 Ignacio Blvd, STE 411 [e-mail]

Novato, CA 94949 USA

Unsere internationalen Distributoren und Handelsvertreter:

http://www.seelectronics.com/contact-us

Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Du kannst die Konformitätserklärung gerne bei uns kostenlos anfordern. Technische Änderungen vorbehalten.
