Produkttyp	LED-Streifen mit Infrarot-Fernbedienung
Marke	Livarno Lux
Modell	IAN 113029
Verwendung	Nur für den Innenbereich (Dekorationsbeleuchtung, keine Raumbeleuchtung)
Stromversorgung	Netzadapter 100-240 V~ / 50-60 Hz
Ausgangsspannung Adapter	12 V DC, 3 A
Max. Leistungsaufnahme	24 W
Max. Leistung LED-Streifen	20 W
LED-Typ	150 RGB-LEDs (nicht austauschbar)
Länge LED-Streifen	Nicht angegeben (max. 5 m bei Verbindung)
Reichweite Fernbedienung	6-8 m
Funktionen Fernbedienung	Ein/Aus, Helligkeitseinstellung (8 Stufen), Farbauswahl (Rot, Grün, Blau, Weiß), Modi: Flash, Strobe, Fade, Smooth
Erweiterung möglich	Ja, bis zu 5 m mit 8-poligem Stecker (Stecker enthalten)
Verkürzung möglich	Ja, an markierten Stellen kürzbar
Batterie Fernbedienung	1 Lithium-Batterie CR2025 (enthalten)
Reinigung	Trockenes, fusselfreies Tuch
Garantie	3 Jahre
Lieferumfang	LED-Streifen, Adapter, LED-Treiber, Fernbedienung, Batterie, Klebeband, Stecker, Clips, Schrauben, Anleitung
Reparierbarkeit	LEDs nicht austauschbar; Kabel nicht reparierbar; Fernbedienungsbatterie austauschbar

Häufig gestellte Fragen - IAN 113029 Livarno Lux

Wie installiere ich den LED-Streifen?

Reinigen Sie die Oberfläche gründlich (sauber, fettfrei, trocken). Entfernen Sie die Schutzfolie vom Klebeband auf der Rückseite des Streifens und befestigen Sie ihn. Befestigen Sie den LED-Treiber mit dem doppelseitigen Klebeband oder den Schrauben. Verbinden Sie den Netzadapter mit dem Treiber und dem Streifen, indem Sie die Markierungen +GRB ausrichten. Schließen Sie den Adapter an das Stromnetz an.

Wie kürze ich den LED-Streifen?

Trennen Sie zuerst den Netzadapter. Der Streifen kann an den markierten Stellen (Abbildung C) mit einer Schere durchtrennt werden. Die Stücke können mit den mitgelieferten Steckern miteinander verbunden werden. Achten Sie darauf, die Markierung +GRB des Steckers mit der des Streifens auszurichten.

Wie verbinde ich zwei LED-Streifen?

Verwenden Sie den mitgelieferten 8-poligen Stecker. Richten Sie die Markierungen +GRB beider Streifen aus. Stecken Sie jedes Ende in den Stecker und drücken Sie einen Plastikclip darüber. Die Gesamtlänge darf 5 Meter nicht überschreiten, um eine Überlastung zu vermeiden.

Was tun, wenn die Fernbedienung nicht mehr funktioniert?

Überprüfen Sie, ob die Batterie richtig eingelegt ist (CR2025) und ob die Plastikfolie entfernt wurde. Richten Sie die Fernbedienung direkt auf den Infrarotempfänger (am LED-Treiber). Wenn die Reichweite abnimmt, ersetzen Sie die Batterie. Stellen Sie sicher, dass kein Hindernis das Signal stört.

Kann ich diesen LED-Streifen als Hauptbeleuchtung verwenden?

Nein, dieses Produkt ist nur für dekorative Zwecke bestimmt und kann nicht als Raumbeleuchtung verwendet werden. Es ist für den Innenbereich zu Hause vorgesehen.

Wie reinige ich den LED-Streifen?

Verwenden Sie nur ein trockenes, fusselfreies Tuch. Verwenden Sie niemals Flüssigkeiten oder Scheuermittel. Trennen Sie den Netzadapter vor der Reinigung.

Wie ist die Garantie?

Die Garantie beträgt 3 Jahre ab Kaufdatum. Sie deckt Material- und Herstellungsfehler ab. Bewahren Sie den Kassenbon als Kaufnachweis auf. Verschleißteile (Batterien) und Schäden durch unsachgemäße Verwendung sind nicht abgedeckt.

Kann ich den LED-Streifen in mehrere Stücke schneiden?

Ja, Sie können den Streifen an den vorgesehenen Stellen (auf dem Streifen markiert) durchschneiden. Die Stücke können mit den Steckern wieder verbunden werden. Achten Sie darauf, die Lötstellen nicht durch Biegen des Streifens zu beschädigen.

Wie wechsle ich die Batterie der Fernbedienung?

Ziehen Sie das Batteriefach auf der Rückseite der Fernbedienung heraus. Entnehmen Sie die alte Batterie (CR2025) und legen Sie eine neue Batterie unter Beachtung der angegebenen Polarität ein. Schließen Sie das Fach.

Welche Batterietypen verwendet die Fernbedienung?

Die Fernbedienung verwendet eine Lithium-Batterie CR2025 mit 3 V. Sie ist im Lieferumfang enthalten. Verwenden Sie nur Batterien desselben Typs.

BEDIENUNGSANLEITUNG IAN 113029 Livarno Lux

Bedienungs- und Sicherheitshinweise

FR CH

RUBAN À LED

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 5

Einleitung

Bestimmungsgemäße Verwendung...... Seite 6

Teilebeschreibung......Seite 6

Technische Daten......Seite 6

Lieferumfang......Seite 7

Sicherheitshinweise...... Seite 7

Sicherheitshinweise für Batterien...... Seite 9

Montage......Seite 10

Inbetriebnahme

LED-Band mittels Fernbedienung ein-/ausschalten ...... Seite 13

Leuchteffekte mittels Fernbedienung steuern ...... Seite 13

Batterie wechseln......Seite 14

Reinigung und Pflege...... Seite 14

Entsorgung......Seite 14

Garantie......Seite 15

LED-Band

Einleitung

Machen Sie sich vor der ersten Benutzung des Produkts mit allen

Bedien- und Sicherheitshinweisen vertraut. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfalls mit aus.

Bestimmungsgemäße Verwendung

Das Produkt ist für den Betrieb im Innenbereich geeignet und nur für den Einsatz in privaten Haushalten vorgesehen. Das Produkt kann auf allen normal entflammbaren, glatten Oberflächen aufgeklebt werden. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.

Dieses Produkt ist

nicht zur Raumbeleuchtung im

Haushalt geeignet.

Teilebeschreibung

1 Kunststoffclip
2 Verbinder
3 LED-Band
4 Netzteil
5 doppelseitiges Klebeband
6 LED-Treiber
7 Infrarotempfänger
8 Fernbedienung
9 Schraube
10 achtpoliger Stecker
11 Batterie

TechnischeDaten

Netzteil + LED-Band:

Leistungsaufnahme: max. 24 W

LED-Band:

Eingangsspannung:12V ——, max. 20W

Leuchtmittel: 150 x LED; ca. 0,13 W je LED (Die

RGB-LEDs

können nicht

ausge-

tauscht

werden.)

Schutzklasse:

Infrarotsteuerung:

Batterie:3V

-

Lithium-Bat-

terie, Typ

CR2025

Max. Reichweite: ca. 6–8 m

Netzteil:

Eingangsspannung: 100-240V\~

50 / 60 Hz,

max. 0,9 A

Ausgansspannung: 12V —, 3A

(5,45 mm

Niedervolt-

Stecker)

Schutzklasse:

Modellnr.:SUN-

1200300

LED-Treiber:

Eingangsspannung: 12-24V,

(5,45 mm

Niedervolt-

Buchse)

Schutzklasse:

Modellnr.:

T862-i24

Lieferumfang

1 LED-Band

1 LED-Treiber

1 Doppelklebeband

1 Netzteil

4 kurze Verbinder (10 cm)

4 lange Verbinder (50 cm)

1 Fernbedienung

1 Lithium-Batterie

16 Kunststoffclips

2 Schrauben

1 achtpoliger Stecker

1 Bedienungsanleitung

Sicherheits- hinweise

VOR GEBRAUCH BITTE DIE BE- DIENUNGSANLEITUNG LESEN! BEDIENUNGSANLEITUNG BITTE SORGFÄLTIG AUFBEWAHREN!

Kontrollieren Sie das Produkt vor der Inbetriebnahme auf Beschädigungen. Nehmen Sie ein beschädigtes Produkt nicht in Betrieb.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerätspielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

WARNUNG!

Durch die

extrem schnelle Geschwindigkeit des Lichtwechsels könnte es bei Kindern oder vorbelasteten Personen (z.B. durch psychische Krankheiten) unter Umständen zu Beeinträchtigungen des Sehvermögens kommen.

Benutzen Sie das Produkt niemals, wenn Sie irgendwelche Beschädigungen feststellen.
■ Verwenden Sie den Leuchtartikel nur mit den in dieser Anleitung beschriebenen Bauteilen.
Befestigen Sie keine zusätzlichen Gegenstände am Produkt.

VORSICHT! ÜBERHIT-ZUNGSGEFAHR! Betreiben

Sie die Lichterkette nicht in der Verpackung oder wenn sie aufgerollt ist.

Schützen Sie das Produkt vor scharfen Kanten, mechanischen Belastungen und heißen Oberflächen.
Setzen Sie das Produktmiels hohen Temperaturen und Feuchtigkeit aus, da sonst das Produkt Schaden nehmen kann.
Nicht mit scharfen Klammern oder Nägeln befestigen.
- Öffnen Sie niemals eines der elektrischen Betriebsmittel oder stecken irgendwelche Gegenstände in dieselben.
Bei längerer Nichtnutzung (z.B. Urlaub) trennen Sie die Lichterkette vom Stromnetz.

Die Anschlussleitung kann nicht repariert werden! Bei Beschädigung der Leitung muss das Produkt unbrauchbar gemacht und korrekt entsorgt werden.
Vergewissern Sie sich vor der Benutzung, dass die vorhandene Netzspannung mit der benötigten Betriebsspannung des Gerätes übereinstimmt (100–240 V\~).
Überprüfen Sie vor jedem Netzanschluss das Produkt auf etwaige Beschädigungen.
Ziehen Sie immer den Netzstecker vor der Montage, Demontage oder Reinigung aus der Steckdose.
Dieser Artikel enthält keine Teile, die vom Verbraucher gewartet werden können. Die Leuchtmittel können nicht ausgetauscht werden.
Das Produkt ist ausschließlich zum Betrieb am mitgelieferten Netzteil (SUN-1200300) geeignet.
- Beachten Sie, dass das Netzteil auch ohne Betrieb des Leuchtartikels noch eine

geringe Leistung aufnimmt, solange sich das Netzteil in der Steckdose befindet. Zum vollständigen Ausschalten entfernen Sie das Netzteil aus der Steckdose.

Sicherheitshinweise für Batterien

WARNING! LEBENSGE-

FAHR! Batterien gehören nicht in Kinderhände. Lassen Sie Batterien nicht herumliegen. Es besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf.

EXPLOSIONS- GEFAHR! Laden Sie nicht aufladbare Batterien niemals wieder auf, schließen Sie sie nicht kurz und / oder öffnen Sie sie nicht.
EXPLOSIONS- GEFAHR! Werfen Sie Batterien niemals in Feuer oder Wasser. Die Batterien können explodieren.

Halten Sie die Batterien von Kindern fern, werfen Sie die Batterien nicht ins Feuer, schließen Sie die Batterien nicht kurz und nehmen Sie sie nicht auseinander.

Vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten. Spülen Sie bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit reichlich klarem Wasser und suchen Sie umgehend einen Arzt auf.

■ Reinigen Sie Batterie- und Gerätekontakt vor dem Einlegen falls erforderlich.

Achten Sie beim Einlegen auf die richtige Polarität! Diese wird im Batteriefach angezeigt.

■ Verwenden Sie nur Batterien des gleichen Typs.

Entfernen Sie die Batterien, wenn sie längere Zeit nicht verwendet worden sind, aus dem Gerät.

Entfernen Sie verbrauchte Batterien umgehend aus dem Gerät. Es besteht erhöhte Auslaufgefahr!

■ Vermeiden Sie extreme Bedingungen und Temperaturen,

die auf Batterien einwirken können z.B. auf Heizkörpern. Andernfalls besteht erhöhte Auslaufgefahr.

Bei Nichtbeachtung der Sicherheitshinweise können die Batterien über ihre Endspannung hinaus entladen werden. Es besteht dann die Gefahr des Auslaufens. Falls die Batterien in Ihrem Gerät ausgelaufen sein sollten, entnehmen Sie diese sofort, um Schäden am Gerät vorzubeugen!

Batterien gehören nicht in den Hausmüll!

Jeder Verbraucher ist gesetzlich verpflichtet, Batterien ordnungsgemäß zu entsorgen.

Hinweis: Reinigen Sie gründlich die Fläche, auf der Sie das Produkt montieren wollen. Die Fläche muss sauber, fettfrei und trocken sein. Andernfalls kann die Haftbarkeit des doppelseitigen Klebebands 5 eingeschränkt sein.

Hinweis: Überprüfen Sie vor der Montage an einer unauffälligen Stelle der zu beklebenden Oberfläche, ob der Kleber die Oberfläche nicht beschädigt.

Hinweis: Für die Montage benötigen Sie eine Bohrmaschine.

⚠ VORSICHT! VERLET-ZUNGSGEFAHR! Ziehen Sie die Bedienungsanleitung Ihrer Bohrmaschine hinzu.

⚠ VORSICHT! Achten Sie darauf, dass Sie keine Leitungen in der Wand beschädigen.

Sie die +GRB-Markierung des LED-Treibers an der +GRB-Markierung des LED-Bands ausrichten.

□ Achten Sie darauf, dass das Netzteil 4 stets zugänglich ist.
□ Stecken Sie das Netzteil in die Steckdose, bevor Sie das Produkt einschalten.

2 LED-Bänder verbinden (s. Abb B):

Hinweis: Maximal zwei 5-Meter-LED-Bänder können mittels des achtpoligen Steckers 10 verbunden und mit einem LED-Treiber und einem Netzteil 4 betrieben werden. Ansonsten droht Überlastung der Bauteile und Brandgefahr!

Hinweis: Achten Sie beim Verbinden der beiden Enden des LED-Bands mittels des achtpoligen Steckers darauf, dass Sie die +GRB-Markierung an den Enden der LED-Bänder aneinander ausrichten.

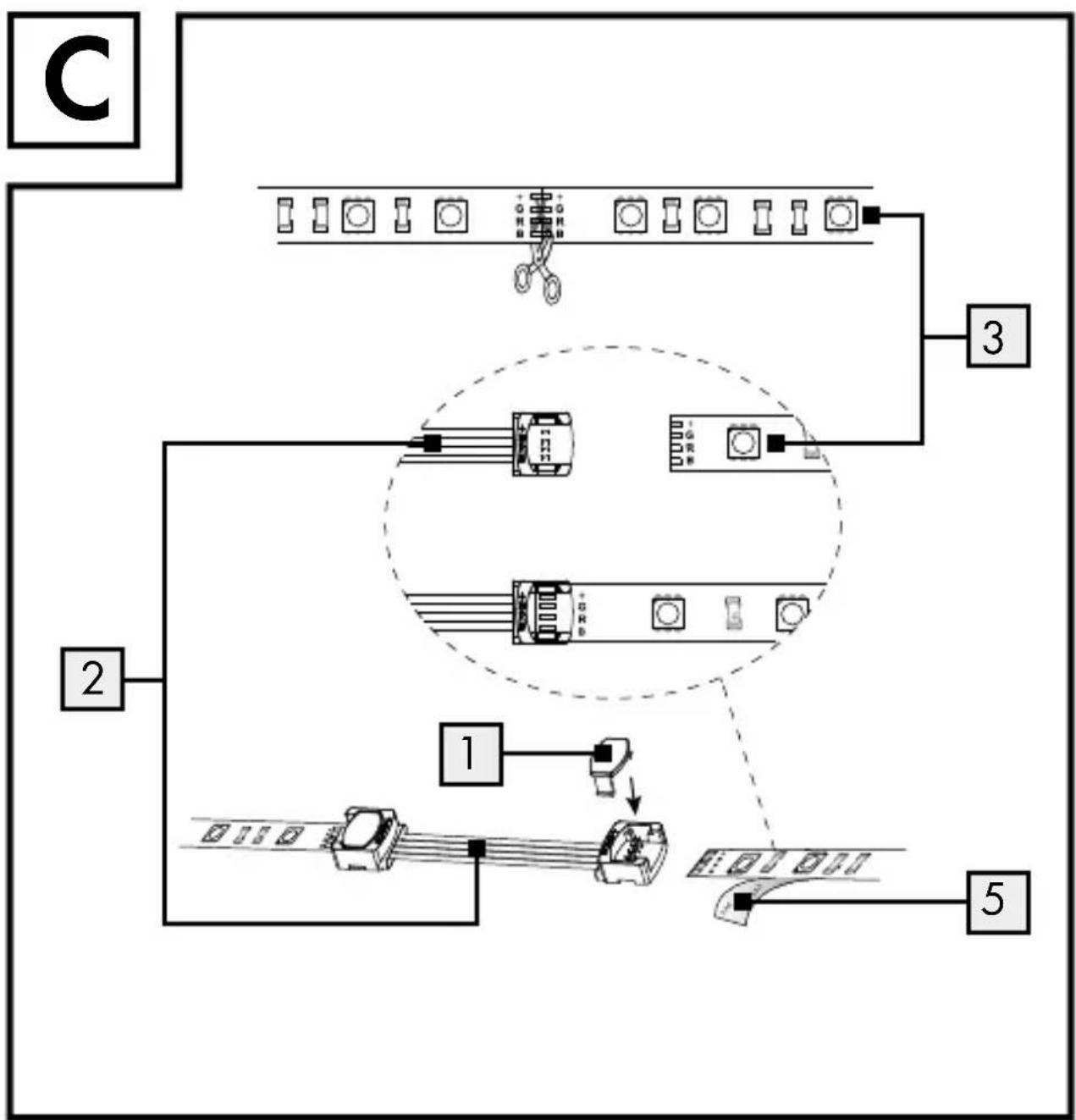

LED-Band kürzen (s. Abb C): Sie haben die Möglichkeit, das LED-Band individuell zu kürzen. Es

Ziehen Sie die Schutzfolie vom Klebeband an der Rückseite des LED-Bands 3 ab und befestigen Sie das LED-Band an der gewünschten Stelle.
Befestigen Sie den LED-Treiber 6 mit dem beiliegenden doppelseitigen Klebeband 5 oder mittels der mitgelieferten Schrauben 9.
□ Verbinden Sie das Netzteil mit dem LED-Treiber und dem LED-Band.

Hinweis: Achten Sie beim Verbinden des LED-Treibers 6 mit dem LED-Band darauf, dass

kann an den wie in Abbildung C gekennzeichneten Stellen mit der Schere aufgetrennt werden. Die abgetrennten Teile lassen sich dann wie in der Abbildung gezeigt miteinander verbinden.

WARNING! LEBENSGE- FAHR DURCH ELEKTRISCHEN

SCHLAG! Trennen Sie die Leuchte vor sämtlichen Arbeiten am LED-Band vom Stromnetz. Ziehen Sie dazu das Netzteil 4 aus der Steckdose.

Gehen Sie zur Verbindung vor, wie im Folgenden beschrieben:

☐ Entfernen Sie die Schutzfolie vom doppelseitigen Klebeband an den Enden der zu verbindenden Teilstücke des LED-Bands.

Drücken Sie dann das Ende des einen LED-Bands fest auf die Dornen des Verbinders, so dass sich diese von unten durch die Leiterbahn des LED-Bands bohren.

Hinweis: Achten Sie darauf, dass die +GRB-Markierung des Verbinders 2 an der

+GRB-Markierung des LED-Bands ausgerichtet ist.

Drücken Sie dann einen Kunststoffclip 1 von oben auf die soeben geschaffene Verbindung.

Hinweis: Die Clips müssen einrasten, damit die Verbindung gesichert ist.

☐ Verfahren Sie ebenso zur Kontaktierung des anderen Endes des Verbinders.

Hinweis: Die Verbinder sind im Gegensatz zum LED-Band in jede Richtung beweglich.

WARNING! Am Produkt

befinden sich empfindliche Lötstellen. Führen Sie das LED- Band nicht um die Ecke und knicken Sie es nicht. Andern- falls können die Lötstellen be- schädigt und die Funktion des LED-Bands kann gestört werden.

Inbetriebnahme

●LED-Bandmittels Fernbedienung ein-/ausschalten

Hinweis: Der Infrarotempfänger 7 befindet sich am LED-Treiber 6. Richten Sie die Fernbedienung 8 für einen optimalen Empfang immer direkt auf den Infrarotempfänger. Die Reichweite der Fernbedienung beträgt ca. 6–8 m.

Hinweis: Ziehen Sie vor Inbetriebnahme der Fernbedienung den Kunsstoffstreifen aus dem Batteriefach.

Sorgen Sie dafür, dass sich zwischen Sender und Empfänger keine Hindernisse befinden.
Drücken Sie die ON-Taste auf der Fernbedienung, um die Leuchte einzuschalten.
Drücken Sie die OFF-Taste auf der Fernbedienung, um die Leuchte auszuschalten.

Leuchteffekte mittels Fernbedienung steuern

Folgende Funktionen stehen Ihnen zur Verfügung:

Taste 📋: Lichtstärke in 8 Stufen erhöhen

Taste 📋: Lichtstärke in 8 Stufen verringern

Taste 📁:rotesLicht einstellen

Taste G:grünesLicht einstellen

Taste B:blauesLicht einstellen

Taste ⓦ:weißesLicht einstellen

Taste STROBE: stärkerund schwächer werdendes Weißlicht

Taste FADE: fließender Farbwechsel

Taste SMOOTH:RGB-Farben blinken

Hinweis: Der Ausschalter der Fernbedienung ist nur zum kurzfristigen Ausschalten geeignet.

Zum dauerhaften Ausschalten ziehen Sie das Netzteil 4 aus der Netzsteckdose.

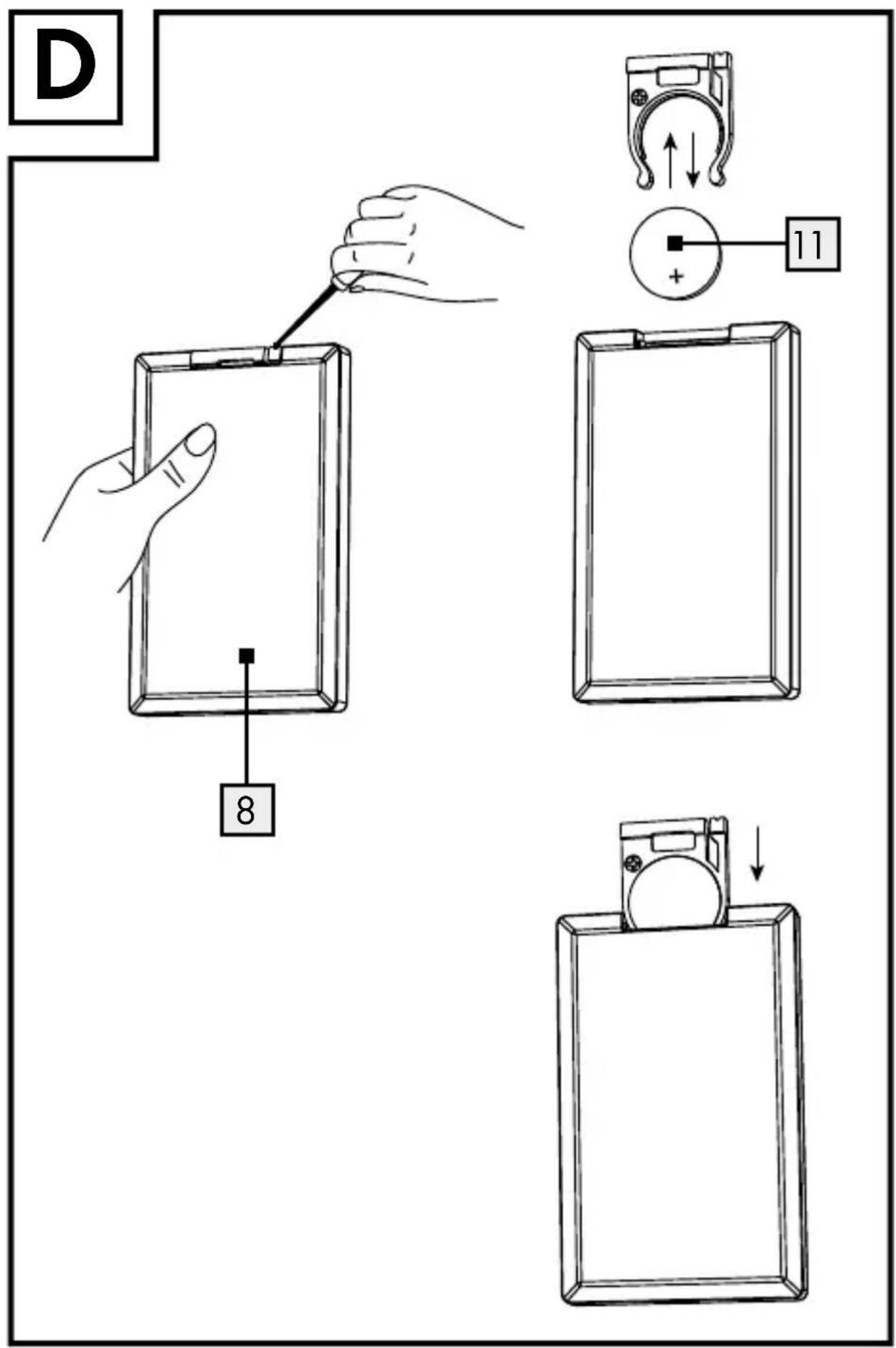

Batterie wechseln

Wenn die Reichweite der Fernbedienung nachlässt, müssen Sie die Batterie auswechseln.

Ziehen Sie hierzu die Batterieschublade auf der Rückseite der Fernbedienung heraus und entnehmen Sie die Batterie 11 (s. Abb. D).

☐ Legen Sie die neue Batterie wie auf der Abbildung auf der Rückseite der Fernbedienung gezeigt ein.

- Reinigung und Pflege

□ Verwenden Sie zur Reinigung nur ein trockenes, fusselfreies Tuch.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produktes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Entsorgen Sie das Gerät / den Artikel keinesfalls in den normalen Hausmüll!

Das Gerät / den Artikel über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung entsorgen.

Beachten Sie die gültigen Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.

Defekte oder verbrauchte Batterien müssen gemäß Richtlinie 2006/66/EC recycelt werden. Geben Sie Batterien und / oder das Gerät über die angebotenen Sammeleinrichtungen zurück.

Umweltschäden durch falsche Entsorgung der Batterien!

Batterien dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien bei einer kommunalen Sammelstelle ab.

Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

CE

Introduction

Utilisation conforme ...... Page 18

Stand der Informationen · Version des
