Legende der verwendeten Piktogramme...... Seite 6

Einleitung...... Seite 6
Bestimmungsgemäße Verwendung...... Seite 6
Teilebeschreibung...... Seite 7
Technische Daten...... Seite 7
Lieferumfang......Seite 8

Sicherheitshinweise...... Seite 8
Sicherheitshinweise für Batterien/Akkus...... Seite 10

Montage......Seite 12
2 LED-Bänder verbinden...... Seite 12
LED-Band kürzen...... Seite 13

Inbetriebnahme...... Seite 14
Produkt mittels Fernbedienung ein-/ausschalten...... Seite 14
Leuchteffekte mittels Fernbedienung steuern ...... Seite 15
Batterien wechseln....Seite 16

Reinigung und Pflege...... Seite 16

Entsorgung......Seite 16

Garantie......Seite 17

Legende der verwendeten Piktogramme
	Kurzschlussfester Sicherheitstransformator		Polarität des Ausgangsanschlusses
	Unabhängiges Betriebsgerät		Schutzklasse II
	Gleichstrom Wechselstrol

LED-Band 5 m

- Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheits-hinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Ein-satzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Das Produkt ist für den Betrieb im Innenbereich geeignet und nur für den Einsatz in privaten Haushalten vorgesehen. Das Produkt kann auf allen normal entflammbaren, glatten Oberflächen aufgeklebt werden. Das Produkt ist nicht für den gewerblichen Einsatz und nur für die angegebenen Einsatzbereiche bestimmt.

Dieses Produkt ist

nicht zur Raumbeleuchtung im Haushalt geeignet.

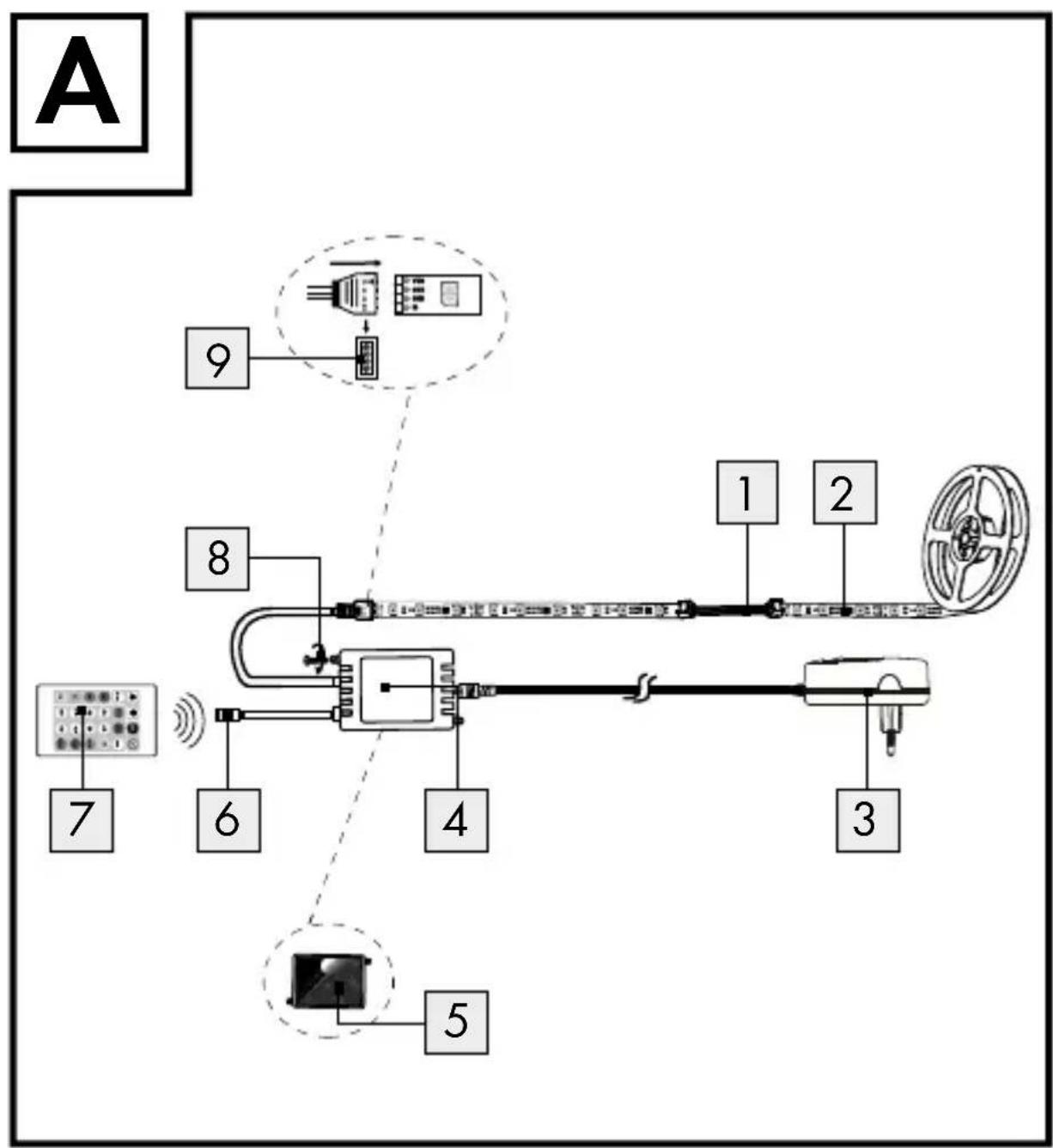

Teilebeschreibung

1 Verbinder
2 LED-Band
3 Netzteil
4 LED-Regler
5 DoppelseitigesKlebeband (für den LED-Regler)
6 Infrarotempfänger
7 Fernbedienung
8 Schraube
9 Achtpoliger Stecker
10 DoppelseitigesKlebeband (auf der Rückseite des LED-Bandes)
11 Kunststoffclip
12 Batterie

- Technische Daten

LED-Band + Netzteil

Gesamt-

verbrauch:ca.24W

LED-Band

Betriebs-

spannung:12V

max. 24W

Leuchtmittel: 150 LEDs (Die

LEDs können nicht

ausgetauscht

werden.)

Leistung

pro LED: ca. 0,06 W

Modell-

nummer:HG00146

(TÜV SÜD-/GS-

geprüft)

Farbwertanteil: X < 0,27 oder

X > 0,530;

Y<-2,3172 X ^2 +

2,3653 X-

0,2199 oder

Y > -2,3172X^2+

2,3653 X - 0,1595

Netzteil

Eingangs-

spannung:100-240V\~

50 / 60 Hz,

1,0A

Ausgangs-

spannung: 12V—, 2A

Schutzklasse: II/

Modellnummer: GQ30-

120200-AG

LED-Regler

Eingangs-

spannung: 12V____

Modellnummer: Y4-180-A

Fernbedienung

Batterie:3V

= = Lithium-

Batterie,

Typ CR2025

Max.

Reichweite: ca. 6–8 m

Lieferumfang

1 LED-Band

1 LED-Regler

1 Doppelseitiges Klebeband

1 Netzteil

4 Verbinder

1 Fernbedienung

1 Lithium-Batterie, Typ CR2025 (bereits eingebaut)

8 Kunststoffclips

2 Schrauben

1 achtpoliger Stecker

1 Bedienungsanleitung (LED-Band)

1 Bedienungsanleitung (Fernbedienung)

Sicherheits- hinweise

VOR GEBRAUCH BITTE DIE BEDIENUNGSANLEITUNG LESEN! BEDIENUNGSANLEI- TUNG BITTE SORGFÄLTIG AUFBEWAHREN!

BATTERIEN

AUSSERHALB

DER REICH-

WEITE VON KINDERN AUFBEWAHREN! Das

Verschlucken kann chemische Verbrennungen, Perforation von Weichteilgewebe und den Tod verursachen. Schwere Verbrennungen können innerhalb von 2 Stunden nach dem Verschlucken auftreten. Sofort einen Arzt aufsuchen.

Kontrollieren Sie das Produkt vor der Inbetriebnahme auf Beschädigungen. Nehmen Sie ein beschädigtes Produkt nicht in Betrieb.

Dieses Produkt

kann von Kindern ab 8 Jahren und

darüber sowie von Personen mit verringerten physischen,

sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produktes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

WARNUNG!

Durch die extrem schnelle Geschwindigkeit des Lichtwechsels könnte es bei Kindern oder vorbelasteten Personen (z. B. durch psychische Krankheiten) unter Umständen zu Beeinträchtigungen des Sehvermögens kommen.

Lebensgefahr durch elektrischen Schlag

■ Verwenden Sie das LED-Band nicht, wenn es abgedeckt oder in eine Oberfläche eingelassen ist.

Die Zusammenschaltung erfolgt nur durch die Verwendung der mitgelieferten Steckverbinder. Alle offenen Enden müssen vor Gebrauch isoliert werden.

Das externe, flexible Kabel oder das Kabel der Leuchte kann nicht ausgetauscht werden. Wenn das Kabel beschädigt ist, muss die Leuchte entsorgt werden.

■ Verbinden Sie das LED-Band nicht mit dem Produkt eines anderen Herstellers.

Kontrollieren Sie das Produkt vor der Inbetriebnahme auf Beschädigungen. Nehmen Sie ein beschädigtes Produkt nicht in Betrieb.

■ Verwenden Sie das Produkt nur mit den in dieser Bedienungsanleitung beschriebenen Bauteilen.

Vergewissern Sie sich vor der Benutzung, dass die vorhandene Netzspannung mit der benötigten Betriebsspannung des Produktes übereinstimmt (100–240 V\~).

Das Produkt ist ausschließlich zum Betrieb am mitgelieferten

Netzteil (Modell-Nr. GQ30-120200-AG) geeignet.

Beachten Sie, dass das Netzteil auch ohne Betrieb des Produkts noch eine geringe Leistung aufnimmt, solange sich das Netzteil in der Netzsteckdose befindet. Zum vollständigen Ausschalten entfernen Sie das Netzteil aus der Steckdose.

Ziehen Sie immer den Netzstecker vor der Montage, Demontage oder Reinigung aus der Steckdose.

Befestigen Sie keine zusätzlichen Gegenstände am Produkt.

⚠ VORSICHT! ÜBERHITZ-UNGSGEFAHR! Betreiben Sie das Produkt nicht in der Verpackung oder wenn es aufgerollt ist.

Schützen Sie das Produkt vor scharfen Kanten, mechanischen Belastungen und heißen Oberflächen.

Nicht mit scharfen Klammern oder Nägeln befestigen. Setzen Sie das Produkt niemals hohen Temperaturen und Feuchtigkeit aus, da sonst das Produkt Schaden nehmen kann.

Öffnen Sie niemals eines der elektrischen Betriebsmittel oder stecken irgendwelche Gegenstände in dieselben.
Bei längerer Nichtnutzung (z. B. Urlaub) trennen Sie das Produkt vom Stromnetz.
Das Leuchtmittel ist nicht aus- tauschbar.
■ Wenn die Lichtquelle am Ende ihrer Lebensdauer nicht mehr funktioniert, ist das gesamte Produkt zu ersetzen.

Sicherheits- hinweise für Batterien / Akkus

LEBENSGEFAHR! Halten Sie Batterien/Akkus außer Reichweite von Kindern. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf!

EXPLOSIONS-

GEFAHR! Laden Sie nicht auflad- bare Batterien niemals wieder auf. Schließen Sie Batterien / Akkus nicht kurz und / oder öffnen Sie diese nicht.

Überhitzung, Brandgefahr oder Platzen können die Folge sein.

■ Werfen Sie Batterien/Akkus niemals in Feuer oder Wasser.
■ Setzen Sie Batterien/Akkus keiner mechanischen Belastung aus.

Risiko des Auslaufens von Batterien / Akkus

Vermeiden Sie extreme Bedingungen und Temperaturen, die auf Batterien/Akkus einwirken können z. B. auf Heizkörpern / direkte Sonneneinstrahlung.
Vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten! Spülen Sie bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit klarem Wasser und suchen Sie umgehend einen Arzt auf!
SCHUTZHAND- SCHUHE TRAGEN! Ausge- laufene oder beschädigte Batterien/Akkus können bei Berührung mit der Haut Ver- ätzungen verursachen. Tragen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.
Ausge-
laufene oder beschädigte Batterien/Akkus können bei Berührung mit der Haut Verätzungen verursachen. Tragen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.

Im Falle eines Auslaufens der Batterien/Akkus entfernen Sie diese sofort aus dem Produkt, um Beschädigungen zu vermeiden.
■ Verwenden Sie nur Batterien / Akkus des gleichen Typs. Mischen Sie nicht alte Batterien / Akkus mit neuen!
Entfernen Sie die Batterien / Akkus, wenn das Produkt längere Zeit nicht verwendet wird.

Risiko der Beschädigung des Produkts

■ Verwenden Sie ausschließlich den angegebenen Batterie-typ / Akkutyp!
- Setzen Sie Batterien/Akkus gemäß der Polaritätskennzeichnung (+) und (-) an Batterie/Akku und des Produkts ein.
■ Reinigen Sie Kontakte an Batterie / Akku und im Batteriefach vor dem Einlegen!
■ Entfernen Sie erschöpfte Batterien/Akkus umgehend aus dem Produkt.

SCHUTZHAND-

SCHUHE

TRAGEN!

Hinweis: Reinigen Sie gründlich die Fläche, auf der Sie das Produkt montieren wollen. Die Fläche muss sauber, fettfrei und trocken sein. Andernfalls kann die Haftbarkeit des doppelseitigen Klebebands 5, 10 eingeschränkt sein.

Hinweis: Überprüfen Sie vor der Montage an einer unauffälligen Stelle der zu beklebenden Oberfläche, ob der Kleber die Oberfläche nicht beschädigt.

Ziehen Sie die Schutzfolie vom doppelseitigen Klebeband an der Rückseite des LED-Bands 2 ab und befestigen Sie das LED-Band an der gewünschten Stelle.

Befestigen Sie den LED-Regler 4 mit dem beiliegenden doppelseitigen Klebeband 5 oder mittels der mitgelieferten Schrauben 8.

□ Verbinden Sie das Netztel mit dem LED-Regler 4.

☐ Verbinden Sie anschließend den LED-Regler 4 mit dem LED-Band.

Hinweis: Achten Sie beim Verbinden des LED-Reglers 4 mit dem LED-Band darauf, dass Sie die VGGD-Markierung des LED-Reglers 4 an der VCC-GND-GND-DI-Markierung des LED-Bands ausrichten.

Achten Sie darauf, dass das Netzteil stets zugänglich ist.

☐ Stecken Sie das Netzteil in die Steckdose, bevor Sie das Produkt einschalten.

Hinweis: Wenn das doppelseitige Klebeband für längere Zeit an einer Stelle geklebt hat, können beim Entfernen klebrige Rückstände auf der Oberfläche zurückbleiben. Falls notwendig verwenden Sie einen Klebstoffentferner. Testen Sie ihn erst an einer kleinen Stelle, bevor Sie die restliche Fläche damit reinigen. Befolgen Sie die Herstelleranweisungen.

2 LED-Bänder verbinden (s. Abb. B)

Hinweis: Sie können maximal zwei 5 m-LED-Bänder mittels des

achtpoligen Steckers 9 verbinden und mit einem LED-Regler 4 und einem Netzteil 3 betreiben. Ansonsten drohen Überlastung der Bauteile und Brandgefahr!

Hinweis: Achten Sie beim Verbinden der beiden Enden des LED-Bands mittels des achtpoligen Steckers darauf, dass Sie die VCC-GND-GND-D0 und VCC-GND-GND-DI-Markierung an den Enden der LED-Bänder aneinander ausrichten.

Nachdem Sie die 2 LED-Bänder miteinander verbunden haben, leuchtet zunächst das erste LED-Band, sobald es an der Stromversorgung ange- schlossen ist.

Um das zweite LED-Band leuchten zu lassen, drücken Sie die IC Set-Taste und anschließend die ✦-Taste, um Dreiergruppen von LEDs einzuschalten, ausgehend vom Anfang des zweiten LED-Bands.

Drücken Sie wiederholt oder, um den Leuchtbereich der angeschlossenen LED-Bänder einzustellen (max. 10 m).

Nachdem Sie den Leuchtbereich eingestellt haben, drücken Sie die w/cw -Taste und anschließend oder um die Lichtstärke einzustellen.

●LED-Bandkürzen (s. Abb. C)

Sie haben die Möglichkeit, das LED-Band 2 individuell zu kürzen. Es kann an den wie in Abbildung C gekennzeichneten Stellen mit der Schere aufgetrennt werden. Die abgetrennten Teile lassen sich dann, wie in der Abbildung C gezeigt, miteinander verbinden.

WARNING! LEBENSGE- FAHR DURCH ELEKTRISCHEN

SCHLAG! Trennen Sie das Produkt vor sämtlichen Arbeiten am LED-Band vom Stromnetz. Ziehen Sie dazu das Netzteil 3 aus der Steckdose.

Gehen Sie zur Verbindung vor, wie im Folgenden beschrieben:

☐ Entfernen Sie die Schutzfolie vom doppelseitigen

Klebeband an den Enden der zu verbindenden Teilstücke des LED-Bands.

Drücken Sie dann das Ende des einen LED-Bands fest auf die Dornen des Verbinders 1, sodass sich diese von unten durch die Leiterbahn des LED-Bands bohren.

Hinweis: Achten Sie darauf, dass die VGGD-Markierung des Verbinders an der VCC-GND-GND-D0 und VCC-GND-GND-DI-Markierung des LED-Bands ausgerichtet ist.

Drücken Sie dann einen Kunststoffclip 11 von oben auf die soeben geschaffene Verbindung.

Hinweis: Achten Sie darauf, dass die Kunststoffclips einrasten, damit die Verbindung gesichert ist.

☐ Verfahren Sie ebenso zur Kontaktierung des anderen Endes des Verbinders.

Hinweis: Die Verbinder sind im Gegensatz zum LED-Band in jede Richtung beweglich:

WARNING! Am Produkt befinden sich empfindliche Lötstellen. Führen Sie das

LED-Band nicht um die Ecke und knicken Sie es nicht. A- dern falls können die Lötstellen beschädigt und die Funktion des LED-Bands kann gestört werden.

- Inbetriebnahme

Produktmittels Fernbedienung ein-/ausschalten

Hinweis: Der Infrarotempfänger 6 befindet sich am LED-Regler 4. Richten Sie die Fernbedienung 7 für einen optimalen Empfang immer direkt auf den Infrarotempfänger. Die Reichweite der Fernbedienung beträgt ca. 6–8 m.

Hinweis: Ziehen Sie vor Inbetriebnahme der Fernbedienung den Isolierstreifen aus dem Batteriefach.

Achten Sie darauf, dass sich zwischen Sender und Empfänger keine Hindernisse befinden.
Drücken Sie die -Taste auf der Fernbedienung, um das LED-Band 2 ein- bzw. auszuschalten.

□ Beachten Sie, dass das Netz-

teil auch ohne Betrieb des Produkts noch eine geringe Leistung aufnimmt, solange sich das Netzteil 3 in der Steckdose befindet. Zum vollständigen Ausschalten ent fernen Sie das Netzteil 3 aus der Steckdose.

Leuchteffekte mittels Fernbedienung steuern

Hinweis: Eine detaillierte Erklärung der Funktionen der Fernbedienung 7 befindet sich in der beiliegenden Anleitung der Fernbedienung.

Die Fernbedienung verfügt über 24 Tasten. Diese Tasten lassen sich in folgende Gruppen einteilen:

Statische Farbwahltasten

Mithilfe dieser Tasten können Sie die Farbdarstellung des gesamten LED-Bands steuern. In Zusammenhang mit den Leuchtprogramm-Tasten kann die Farbauswahl der meisten Leuchtprogramme definiert werden.

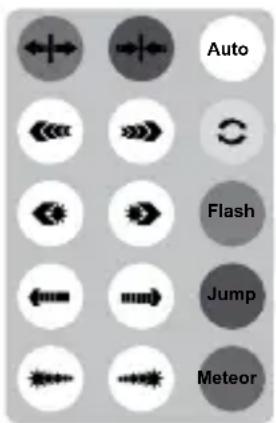

Leuchtprogramm-Tasten

Auto Flash Jump Meteor

Das LED-Band verfügt über 14 verschiedene Leuchtprogramme. Hierbei wird durch Vorauswahl mittels der Farb-

wahltasten die Farbvielfalt dieser Leuchtprogramme definiert. Das Programm „Auto“ ist von dieser Vorauswahl der Farben ausgenommen.

Parameter-Tasten

↑ ↓ IC Set

Mittels der Pfeil- tasten können Sie im statischen Farbmodus die Helligkeit des

LED-Bands beeinflussen. Während des Ablaufs der Farbprogramme können Sie mit den Pfeiltasten die Geschwindigkeit des Programmablaufs verändern.

Mittels der IC Set-Taste kann der Leuchtbereich des LED-Bands beeinflusst werden.

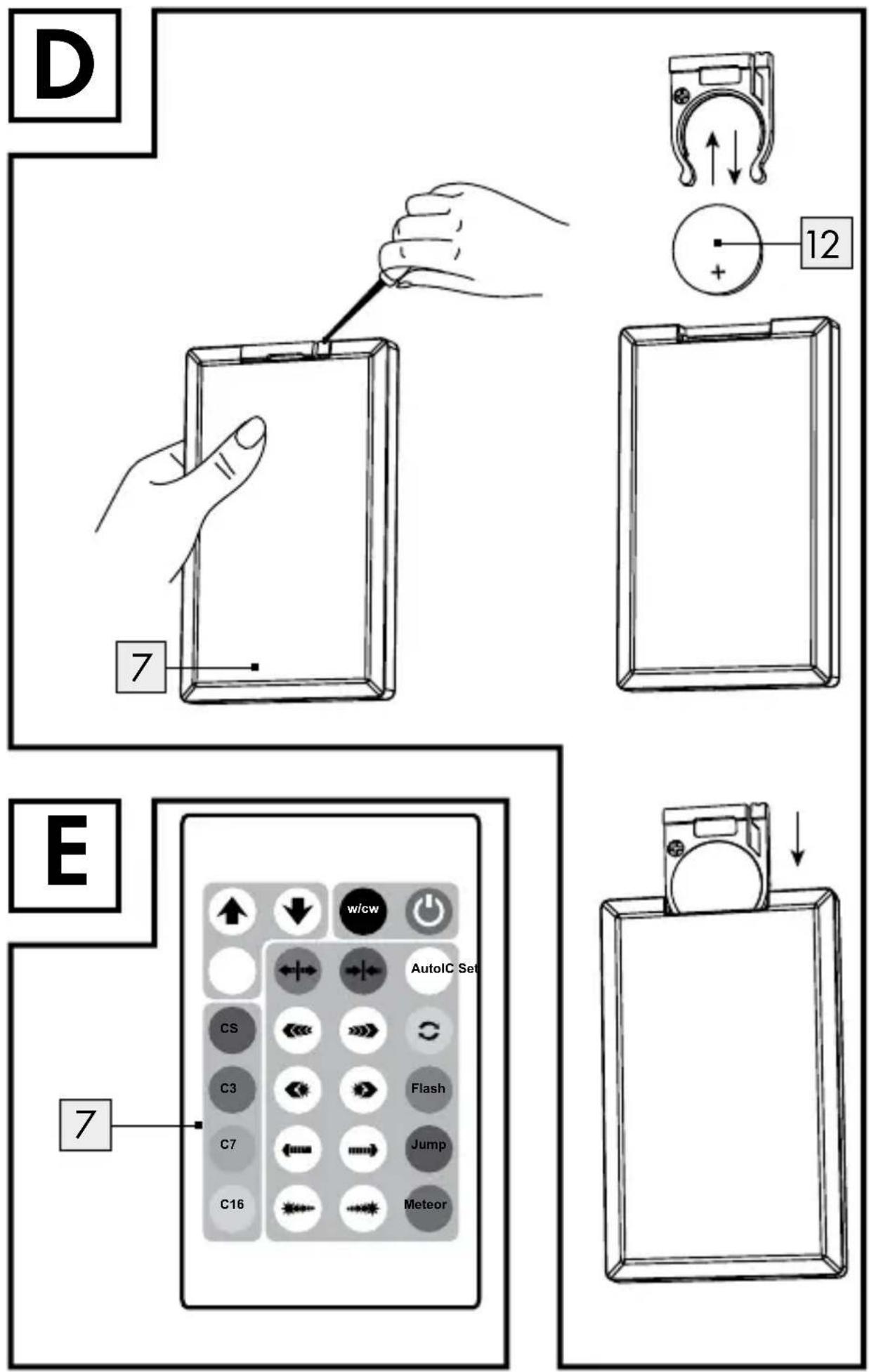

●Batterienwechseln (s. Abb. D)

1. Drehen Sie die Fernbedienung um und legen Sie sie auf eine weiche Oberfläche, um ein Zerkratzen der Fernbedienung zu verhindern.
2. Ziehen Sie das Batteriefach auf, das sich unten an der Fernbedienung befindet.
3. Entfernen Sie die gebrauchten Batterien, falls vorhanden.
4. Legen Sie neue Batterien in das Batteriefach 11 ein.

Hinweis: Stellen Sie sicher, dass Sie die Batterien mit der richtigen Polarität eingelegt haben. Dies wird auf der Rückseite der Fernbedienung beschrieben.

Schließen Sie das Batteriefach.

● Reinigung und Pflege

□ Verwenden Sie zur Reinigung nur ein trockenes fusselfreies Tuch.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Der Grüne Punkt gilt nicht für Deutschland.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1-7: Kunststoffe / 20-22: Papier und Pappe / 80-98: Verbundstoffe.

Das Produkt und die Verpackungsmaterialien sind recycelbar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich.

Möglichkeiten zur Entsorgung des ausge- dienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Entsorgen Sie das Produkt und das Leuchtmittel kei- nesfalls in den nor- malen Hausmüll.

Das Produkt und das Leuchtmittel über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung entsorgen. Beachten Sie die gültigen Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.

Defekte oder verbrauchte Batterien müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recycelt werden. Geben Sie Batterien und / oder das Produkt über die angebotenen Sammeinrichtungen zurück.

Umweltschäden durch falsche Entsorgung der Batterien!

Batterien dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle

enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien bei einer kommunalen Sammelstelle ab.

- Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.
