DW9A+7 - Geschirrspüler PKM - Kostenlose Bedienungsanleitung

Produkttyp	Freistehender Geschirrspüler
Energieeffizienzklasse	A++
Anzahl Maßgedecke	14
Abmessungen (H x B x T)	85 x 60 x 60 cm
Gewicht	50 kg
Stromversorgung	220-240 V, 50 Hz, 10 A
Leistungsaufnahme (Waschen)	2100 W
Wasserverbrauch pro Zyklus	12 L
Geräuschpegel	44 dB(A)
Anzahl Programme	6
Programme	ECO 50°C, Auto 45-65°C, Intensiv 70°C, Schnell 30 min, Glas 40°C, Einweichen
Zusatzfunktionen	Halbe Beladung, Startzeitvorwahl (1-24 h), Extra Trocknen
Trocknungssystem	Kondensationstrocknung
Wasserenthärter	Ja, einstellbar
Salz- und Klarspüleranzeigen	Ja
Innenbeleuchtung	Ja
Kindersicherung	Ja
Überlaufschutz	Ja
Filtertyp	Selbstreinigend, dreiteilig
Körbe	1 verstellbarer Oberkorb, Unterkorb mit klappbaren Zinken, Besteckkorb
Materialien	Edelstahl-Innenraum
Installationsart	Freistehend
Ersatzteile verfügbar	Filter, Sprüharme, Spülmittelbehälter, Türdichtung

Häufig gestellte Fragen - DW9A+7 PKM

Wie installiere ich den PKM DW9A+7 Geschirrspüler?

Stellen Sie sicher, dass der Geschirrspüler auf einer ebenen, stabilen Oberfläche steht. Schließen Sie den Zulaufschlauch an eine Kaltwasserleitung (3/4 Zoll) mit einem Fließdruck zwischen 0,04 und 1,0 MPa an. Schließen Sie den Ablaufschlauch an ein Spülbeckenablaufrohr mit einer Mindesthöhe von 40 cm und einer maximalen Höhe von 85 cm an. Stecken Sie den Stecker in eine geerdete Steckdose.

Welche Programme sind verfügbar und welches sollte ich verwenden?

Der Geschirrspüler hat 6 Programme: ECO 50°C für normal verschmutztes Geschirr, Auto 45-65°C passt sich automatisch an, Intensiv 70°C für Töpfe und Pfannen, Schnell 30 min für leicht verschmutztes Geschirr, Glas 40°C für empfindliche Teile und Einweichen zum Vorspülen. Wählen Sie je nach Beladung.

Wie füge ich Salz und Klarspüler hinzu?

Öffnen Sie den Deckel des Salzbehälters (normalerweise unten im Geschirrspüler) und füllen Sie Geschirrspülsalz bis zum Rand ein. Für Klarspüler öffnen Sie den Spender (an der Tür) und gießen Sie Flüssigklarspüler bis zum Maximalpegel ein. Passen Sie die Dosierungseinstellung ggf. an.

Warum läuft mein Geschirrspüler nicht ab?

Überprüfen Sie, ob der Ablaufschlauch geknickt oder verstopft ist. Reinigen Sie den Filter (unten) und die Ablaufpumpe. Stellen Sie sicher, dass die Ablaufhöhe zwischen 40 und 85 cm liegt.

Wie reinige ich den Filter?

Schalten Sie den Geschirrspüler aus und ziehen Sie den Netzstecker. Entfernen Sie den Unterkorb. Schrauben Sie den zylindrischen Filter ab (gegen den Uhrzeigersinn) und entfernen Sie den flachen Filter. Spülen Sie beide unter fließendem Wasser ab, bürsten Sie ggf. nach. Setzen Sie sie fest wieder ein.

Das Geschirr wird nicht richtig trocken. Was kann ich tun?

Stellen Sie sicher, dass der Klarspüler gefüllt ist und die Dosierung richtig ist. Verwenden Sie ggf. die Extra Trocknen Funktion. Öffnen Sie die Tür nach dem Spülgang leicht, damit der Dampf entweichen kann. Vermeiden Sie Überladung.

Kann ich Geschirrspültabs anstelle von Pulver verwenden?

Ja, Sie können All-in-One-Tabs verwenden. Legen Sie sie in das Hauptspülmittelfach. Bei Tabs benötigen Sie möglicherweise kein separates Salz oder Klarspüler, es wird jedoch empfohlen, diese für beste Ergebnisse gefüllt zu lassen.

Wie aktiviere ich die Kindersicherung?

Halten Sie die Halbe Beladung Taste 3 Sekunden lang gedrückt, bis die Anzeige erscheint. Zum Deaktivieren wiederholen Sie den Vorgang. Die Kindersicherung verhindert versehentliches Drücken von Tasten.

Was bedeutet der Fehlercode E1?

Fehlercode E1 weist auf ein Problem mit der Wasserversorgung hin. Überprüfen Sie, ob der Wasserhahn vollständig geöffnet ist und der Zulaufschlauch nicht geknickt ist. Stellen Sie auch sicher, dass der Wasserdruck im erforderlichen Bereich liegt (0,04-1,0 MPa).

Wo finde ich Ersatzteile für den PKM DW9A+7?

Ersatzteile wie Filter, Sprüharme und Türdichtungen sind bei autorisierten PKM Servicezentren oder Online-Händlern erhältlich. Verwenden Sie die Modellnummer DW9A+7 bei der Bestellung.

BEDIENUNGSANLEITUNG DW9A+7 PKM

TECHNOLOGIE FÜR DEN HAUSHALT

PKM

TECHNOLOGY FOR DOMESTIC USE

Bedienungsanleitung

Instruction Manual

Geschirrspüler

Dishwasher

DW9A+7

Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. Falls Sie das Gerät weitergeben, müssen Sie diese Bedienungsanleitung ebenfalls mit übergeben.

Inhalt

1. Sicherheitshinweise ....4
2. Installation....8

2.1 Entpacken und Wahl des Standorts....8
2.2 Wasser-/Abwasseranschluss ....8
2.3 Elektrischer Anschluss....9
2.4 Waagerechte Ausrichtung....9

1. Gerät und Bedienfeld....10
2. Vor der ersten Benutzung....11

4.1 Wasserenthärter....11
4.2 Wasserenthärter befüllen....13
4.3 Klarspüler-Behälter befüllen 14
4.4 Spülmaschinen-Spülmittel ....15

1. Beladen der Geschirrkörbe....17

5.1 Vor/nach dem Beladen ....17
5.2 Oberer Geschirrkorb ....18
5.3 Unterer Geschirrkorb ....19
5.4 Besteckkorb....19
5.5 Hinweise zum Beladen....21
5.6 Schäden an Glaswaren/Geschirr....21

1. Die Spülprogramme....22

6.1 Starten eines Spülprogramms ....23
6.2 Wechsel eines laufenden Spülprogramms....23
6.3 Nachträgliches Eingeben von Geschirr......24
6.4 Ende eines Spülprogramms ....24
6.5 Verwendung von 3in1 Spül-Tabs....24

1. Reinigung und Pflege ......26

7.1 Filtersystem....26
7.2 Bedienfeld und Gerät 27

7.3 Sprüharm 27
7.4 Tür....28
7.5 Frostschutz....28
7.6 Außerbetriebnahme....28

1. Problembehandlung....29
   8.1 Fehler Kodes....32
2. Technische Daten....32
3. Entsorgung ....33
4. Garantiebedingungen ....34

EG - Konformitätserklärung

★ Für die in dieser Bedienungsanleitung beschriebenen Produkte liegen sämtliche entsprechenden EG Konformitätserklärungen vor.
★ Die relevanten Unterlagen können durch die zuständigen Behörden über den Produktverkäufer angefordert werden.

i Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen Details von dem tatsächlichen Design Ihres Geräts abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten. Lieferung ohne Inhalt.
Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionsweise des Geräts haben. Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften an Ihrem Wohnort.
Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert und weist somit vielleicht Unterschiede zur Bedienungsanleitung auf. Dennoch sind die Funktionen und Betriebsbedingungen identisch, sodass Sie die Bedienungsanleitung im vollen Umfang nutzen können. Technische Änderungen bzw. Druckfehler bleiben vorbehalten.

i Lesen Sie vor der ersten Benutzung des Geräts die gesamten Sicherheitshinweise gründlich durch. Die darin enthaltenen Informationen dienen dem Schutz Ihrer Gesundheit. Die Nichtbeachtung der Sicherheitshinweise kann zu schweren Becinträchtigungen Ihrer Gesundheit und im schlimmsten Fall zum Tod führen.

GEFAHR! verweist auf eine

Gefahrensituation, die „wenn sie nicht abgewendet wird, eine unmittelbare Gefährdung für Leben und Gesundheit zur Folge hat.

⚠ VORSICHT! verweist auf eine Gefahrensituation, die „wenn sie nicht abgewendet wird, zu mittelschweren oder kleineren Verletzungen führen kann.

⚠️ WARNING! verweist auf eine Gefahrensituation, die „wenn sie nicht abgewendet wird, eine mögliche bevorstehende Gefährdung für Leben und Gesundheit zur Folge hat.

HINWEIS! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, eine mögliche Beschädigung des Geräts zur Folge hat.

Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine Beschädigung des Geräts zu vermeiden.
i Prüfen Sie auf jeden Fall auch das technische Umfeld des Geräts! Sind alle Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sämtliche Arbeiten die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.
Das Gerät ist ausschließlich zur privaten Nutzung bestimmt.
Das Gerät ist ausschließlich zum Reinigen von Geschirr in einem Privathaushalt bestimmt.
Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume bestimmt.
i Dieses Gerät darf nicht für gewerbliche Zwecke, beim Camping und in öffentlichen Verkehrsmitteln betrieben werden.
i Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäßen Verwendung.
Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist, das Gerät zu benutzen.
i Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen

mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

GEFAHR!

1. Schließen Sie das Gerät keinesfalls an die Stromversorgung an, wenn das Gerät, das Netzkabel oder der Netzstecker sichtbare Beschädigungen aufweisen.
2. Versuchen Sie niemals selbst, das Gerät zu reparieren. Falls Ihr Gerät nicht ordnungsgemäß funktioniert, kontaktieren Sie den Kundendienst. Lassen Sie nur Original-Ersatzteile einbauen.
3. Wenn das Netzanschlusskabel beschädigt ist, darf es ausschließlich vom Hersteller oder einem vom Hersteller autorisierten Kundendienst oder einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgetauscht werden.

⚠️ WARNING!

1. In einem Warmwassersystem, das über einen Zeitraum von 2 Wochen oder länger nicht benutzt wurde, kann es unter bestimmten Bedingungen zur Bildung von Wasserstoff kommen. Wasserstoff ist ein explosives Gas. Falls Sie das Warmwassersystem über einen solchen Zeitraum hinweg nicht benutzt haben, drehen Sie alle Warmwasserhähne auf und lassen Sie das Wasser für einige Minuten fließen. Dadurch setzen Sie den angesammelten Wasserstoff frei. Da Wasserstoff brennbar ist, rauchen Sie in diesem Zeitraum nicht und benutzen Sie keine offenen Flammen und kein offenes Licht.
2. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyäthylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR.
3. Schließen Sie das Gerät nicht an die Stromversorgung an, bevor Sie alle Verpackungsbestandteile und Transportsicherungen vollständig entfernt haben.
4. Betreiben Sie das Gerät nur mit 220\~240V/50Hz Wechselspannung. Alle Netzanschlussleitungen, die Beschädigungen aufweisen, müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgewechselt werden. Lassen Sie alle Reparaturen nur von Ihrem autorisierten Kundendienst durchführen.
5. Verwenden Sie zum Anschluss des Geräts an die Stromversorgung keine Steckdosenleisten, Mehrfachsteckdosen oder Verlängerungskabel..
6. Sie benötigen eine dem Netzstecker entsprechende ordnungsgemäß geerdete und ausschließlich dem Gerät zugewiesene Sicherheitssteckdose (250V/10A).

Anderenfalls kann es zu gefährlichen Unfällen oder einer Beschädigung des Geräts kommen. Das Gerät muss ordnungsgemäß geerdet sein.

1. Achten Sie darauf, dass sich das Netzanschlusskabel nicht unter dem Gerät befindet oder durch das Bewegen des Geräts beschädigt wird.
2. Die technischen Daten Ihrer elektrischen Versorgung müssen den auf dem Typenschild angegebenen Werten entsprechen.
3. Ihr Hausstrom muss mit einem Sicherungsautomaten zur Notabschaltung des Geräts ausgestattet sein.
4. Nehmen Sie keine Veränderungen an dem Gerät vor.
5. Schalten Sie vor dem Aufbau und Anschluss des Geräts unbedingt den Strom ab. GEFAHR EINES TÖDLICHEN STROMSCHLAGS!.
6. Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten von der Stromversorgung.
7. Spülmaschinen-Spülmittel sind extrem alkalisch und daher sehr gefährlich, wenn Sie verschluckt werden. Lassen Sie Haut und Augen nicht in Berührung mit dem Spülmaschinen-Spülmittel kommen. Halten Sie solche Spülmittel immer außerhalb der Reichweite von Kindern.
8. Halten Sie Kinder fern von Spülmaschinen-Spülmitteln und Spülzusätzen. Lassen Sie Kinder nicht ans Gerät, wenn die Türe geöffnet ist, da sich noch Spülmaschinen-Spülmittel im Inneren des Geräts befinden könnte.
9. Wenn alle Kontrollleuchten auf dem Bedienfeld flimmern, liegt eine Fehlfunktion des Geräts vor. Trennen Sie in diesem Fall das Gerät umgehend von der Strom- und Wasserversorgung.
10. Benutzen Sie das Gerät niemals ohne eingesetzte Filter.
11. Kinder dürfen niemals mit dem Gerät spielen.
12. Betreiben Sie das Gerät niemals unbeaufsichtigt.

⚠ VORSICHT!

1. Es ist gefährlich, die Tür bei laufendem Betrieb zu öffnen. Heißes Wasser kann aus dem Gerät herausspritzen.
2. Warten Sie einige Minuten, bevor Sie nach Beendigung eines Spülprogramms die Tür öffnen., da heißer Dampf aus dem Gerät entweichen kann.
3. Warten Sie nach dem Ende eines Spülprogramms mindestens 20 Minuten mit der Reinigung des Inneren des Geräts, damit die Heizelemente abkühlen können.
4. Berühren Sie die Heizelemente nicht während des Betriebs oder unmittelbar nach dem Betrieb des Geräts. VERBRENNUNGSGEFAHR!
5. Stellen oder legen Sie keine schweren Gegenstände auf die geöffnete Tür, da das Gerät ansonsten nach vorne kippen kann.
6. Wenn Sie das Gerät befüllen:

a. Platzieren sie scharfkantige Gegenstände dergestalt, dass sie nicht die Türdichtungen beschädigen.

b. Es dürfen niemals Gegenstände durch die Böden beider Geschirrkörbe sowie des Besteckkorbs nach unten ragen.
c. Platzieren Sie scharfe Messer mit dem Griff nach oben oder waagerecht, sodass Sie sich keine Schnittverletzungen zuziehen.

1. Lassen Sie die Tür nicht offenstehen, da Sie ansonsten über diese stolpern können.

HINWEIS!

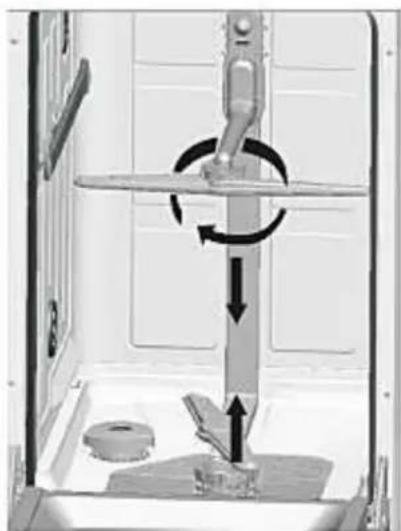

1. Die Sprüharme können mit einer Transportsicherung versehen sein. Entfernen Sie unbedingt alle Transportsicherungen vor dem Aufbau des Geräts.
2. Benutzen Sie immer einen Wasserenthärter (= Spülmaschinensalz) zur speziellen Verwendung in einem Geschirrspüler. Die Wasserhärte variiert abhängig von Ihrem Wohnort. Wenn in einem Geschirrspüler hartes Wasser verwendet wird, ergeben sich Ablagerungen auf dem Geschirr und im Gerät. Der Wasserenthärter entfernt Mineralien und Salze aus dem Wasser.
3. Benutzen Sie immer einen Klarspüler zur speziellen Verwendung in einem Geschirrspüler. Verwenden Sie niemals andere Substanzen, z.B. einen Spülmaschinenreiniger oder Flüssigreiniger; ansonsten beschädigen Sie das Gerät.
4. Benutzen Sie ausschließlich Spülmaschinen-Spülmittel und Zusätze, die für die Verwendung in einem Geschirrspüler hergestellt wurden. Benutzen Sie keine Seifen, Waschmittel oder Handwaschmittel in Ihrem Geschirrspüler.
5. Wenn Sie das Gerät bewegen, halten Sie es immer am unteren Ende fest und heben Sie es vorsichtig an. Halten Sie das Gerät dabei aufrecht.
6. Benutzen Sie niemals die Tür selbst zum Transport des Geräts, da Sie dadurch die Scharniere beschädigen.
7. Das Gerät muss von mindestens zwei Personen transportiert und angeschlossen werden.
8. Merken Sie sich die Positionen aller Teile des Geräts, wenn Sie es auspacken, für den Fall, es noch einmal einpacken und transportieren zu müssen.
9. Lassen Sie den Anschluss der Wasserschläuche nur durch eine qualifizierte Fachkraft durchführen.
10. Benutzen Sie das Gerät nicht, bevor alle dazugehörigen Teile sich ordnungsgemäß an ihren dafür vorgesehenen Stellen befinden.
11. Benutzen Sie die Tür und die Geschirrkörbe des Geräts nicht als Standfläche oder Stütze.
12. Gegenstände aus Kunststoffen dürfen nicht die Heizelemente berühren.
13. Geben Sie nur solche Gegenstände aus Kunststoffen in das Gerät, die zur Reinigung in einem Geschirrspüler geeignet sind. Geeignete Gegenstände werden durch ihren Hersteller entsprechend gekennzeichnet.

14. Überprüfen Sie nach jedem Spülprogramm, ob der Aufnahmebehälter für das Spülmaschinen-Spülmittel leer ist.

15. Benutzen Sie zum Reinigen der Tür niemals Sprühreiniger, da diese das Schloss und die Elektrik nachhaltig beschädigen können.

2. Installation

2.1 Entpacken und Wahl des Standorts

1. Packen Sie das Gerät vorsichtig aus. Das Gerät ist möglicherweise für den Transport mit Transportsicherungen geschützt. Entfernen Sie diese komplett. Gehen Sie dabei vorsichtig vor. Benutzen Sie keine aggressiven Reinigungsmittel, um Reste der Transportsicherungen zu entfernen.
2. Die Sprüharme können mit einer Transportsicherung versehen sein. Entfernen Sie unbedingt alle Transportsicherungen vor dem Aufbau des Geräts.
3. Wählen Sie für den Aufbau einen trockenen und gut belüfteten Raum.
4. Stellen Sie das Gerät auf einem geraden, trockenen und festen Fußboden auf. Kontrollieren Sie mit einer Wasserwaage den ordnungsgemäßen Aufbau Ihres Geräts.
5. Das Gerät muss ordnungsgemäß mit der Stromversorgung verbunden sein.
6. Das Typenschild befindet sich im Inneren des Geräts oder außen an der Rückwand.

2.2 Wasser-/Abwasseranschluss

1. Der Wasseranschluss sowie der Abwasseranschluss muss von einer qualifizierten Fachkraft durchgeführt werden.
2. Verwenden Sie ausschließlich fabrikneue Schläuche und fabrikneues Anschlusszubehör für den Wasser- und Abwasseranschluss.
3. Wir empfehlen, die Wasserzufuhr mit einem Rückschlagventil zu sichern.

Wassereinlass (für kaltes Wasser)

Schließen Sie den Wassereinlassschlauch fest und sicher an einen Anschluss mit einem 3/4 Zoll Gewinde an. Wenn die Schläuche neu sind oder über einen längeren Zeitraum nicht in Benutzung waren, lassen Sie das Wasser laufen, um sicherzugehen, dass es klar und frei von Verunreinigungen ist. HINWEIS! Anderenfalls können der Wassereinlass blockiert und das

Gerät beschädigt werden.

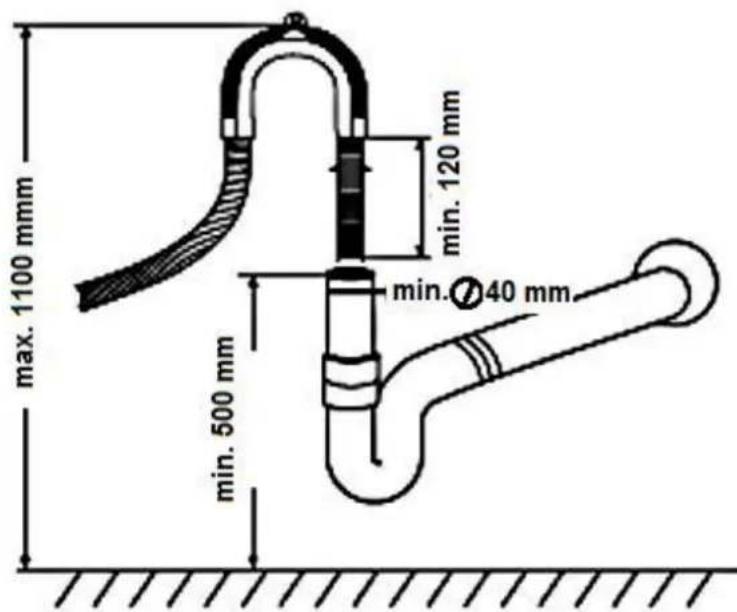

Abwasserauslass. Passen Sie den Ablaufschlauch gerade in den Wasserablaufstutzen ein. Falls die Länge des Ablaufschlauchs nicht ausreicht, könne Sie bei Ihrem autorisierten Kundendienst eine Verlängerung aus demselben Material wie das Original erwerben. Die Länge des Ablaufschlauchs darf einschließlich einer möglichen Verlängerung nicht mehr als 4 Meter betragen.

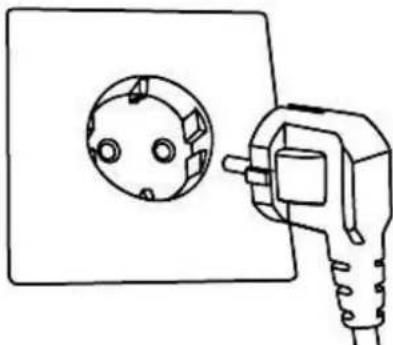

2.3 Elektrischer Anschluss

Sie benötigen eine dem Netzstecker entsprechende ordnungsgemäß geordete und ausschließlich dem Gerät zugewiesenen Sicherheitssteckdose (250V/10A). ⚠️WARNUNG Anderenfalls kann es zu gefährlichen Unfällen oder einer Beschädigung des Geräts kommen.

2.4 Waagerechte Ausrichtung

Sie können das Gerät mittels der beiden höhenverstellbaren Standfüße nivellieren. Der Neigungswinkel darf nicht größer als 2 Grad sein.

1. Oberer Geschirrkorb
2. Sprüharm
3. Unterer Geschirrkorb
4. Wasserenthärter
5. Filter
6. Spülmittel-Spender
7. Klarspüler-Spender
8. Besteckkorb

1 An/Aus

2 Programm

3 Zeitvorwahl

8 9 10 11 13

1	AN/AUS (ON/OFF)	Drücken Sie die Taste, um das Gerät AN oder AUS zu schalten.
2	Programmwahltaste	Drücken Sie die Taste und scrollen Sie durch die Spülprogramme. Die entsprechende Signalleuchte zeigt an, welches Spülprogramm Sie gewählt haben.
3	Zeitverzögerter Start	Stellen Sie eine automatische Zeitverzögerung von bis zu 24 h ein.
4	3in1-Funktionswahl	Drücken Sie die Taste, um die 3in1-Funktion ein- oder auszuschalten.
5	Start/Pause Taste	Startet oder pausiert das entsprechende Spülprogramm.
6	Kindersicherung	Drücken Sie diese beiden Tasten für 3
		Sekunden. Die Kindersicherung ist nun aktiv. Sie können jetzt keine weiteren Tasten bedienen.
7	Programmanzeige	Zeigt das gewählte Programm an.
8	Wasserenthärteranzeige	Leuchtet auf, wenn der Wasserenthärter aufgefüllt werden muss.
9	Klarspüleranzeige	Leuchtet auf, wenn der Spender aufgefüllt werden muss.
10	Kindersicherungs-Anzeige	Zeigt die Aktivierung der Kindersicherung an. Die Anzeige blinkt 6 mal und leuchtet.
11	3in1-Anzeige	Leuchtet auf, wenn die Funktion aktiv ist.
12	Betriebsanzeige	Leuchtet auf, wenn das Gerät arbeitet.
13	Trocknen-Anzeige	Leuchtet während des Trocknens auf.
14	Display	Zeigt die verbleibende Laufzeit, Fehlerkodes und den zeitverzögerter Start an.

4. Vor der ersten Benutzung

Überprüfen Sie vor dem Starten des Geräts, ob

1. das Gerät gerade und fest steht.
2. die Wasserzufuhr geöffnet ist.
3. die Verbindungen der Zu- und Ableitung dicht sind.
4. das Netzkabel fest in der Steckdose steckt.
5. der Strom eingeschaltet ist.
6. die Wasserzufuhr und Ableitung nicht incinander verknotet sind.
7. alle Verpackungsmaterialien vom Gerät entfernt wurden.

Bevor Sie das Gerät zum ersten Mal benutzen

A) Stellen Sie den Wasserenthärter ein.

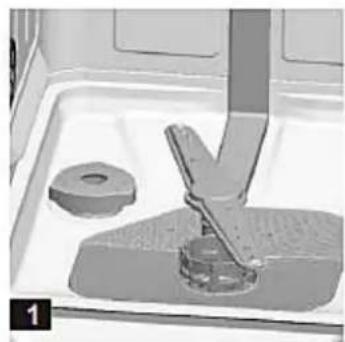

B) Geben Sie 500 ml Wasser in den Behälter für den Wasserenthärter und füllen Sie darauf den Wasserenthärter (=Spülmaschinensalz) ein.
C) Füllen Sie den Klarspülerbehälter.
D) Wählen Sie ein geeignetes Spülmaschinen-Spülmittel.

4.1 Wasserenthärter

Sie müssen den Wasserenthärter per Hand einfüllen; benutzen Sie hierzu die Wasserenthärter-Einfüllöffnung. Öffnen Sie den Deckel und geben Sie ca. 2 kg

Wasserenthärter (Spülmaschinensalz) in die Öffnung. Schließen Sie dann den Deckel wieder ordnungsgemäß.

Einstellung des Wasserenthärter-Verbrauchs

Ihr Gerät erlaubt das Einstellen der benötigten Menge an Wasserenthärter basierend auf dem Wasserhärtegrad. Dadurch wird die Verbrauchsmenge optimiert und Ihren individuellen Bedürfnissen angepasst. Nehmen Sie die Einstellung wie folgt vor.

Die Menge an Wasserenthärter kann von H0 bis H7 eingestellt werden.. Beim Wert H0 wird kein Wasserenthärter benötigt.

1. Bringen Sie den Wasserhärtegrad in Erfahrung. Ihr regionaler Wasserversorger kann Sie über den Wasserhärtegrad informieren.
2. Die einzustellenden Werte entnehmen Sie bitte der nachfolgenden Tabelle.
3. Schließen Sie die Tür.
4. Drücken Sie die AN/AUS Taste.
5. Halten Sie die Zeitverzögerter-Start-Taste gedrückt und drücken Sie die Programmwahltaste für 5 Sekunden. Das akustische Signal ertönt einmal und H blinkt auf dem Display. Die Werkseinstellung ist H4.

Ändern der Einstellung

1. Drücken Sie die Zeitverzögerter-Start-Taste. Bei jedem Drücken steigt der eingestellte Wert um 1. Nachdem der Wert H7 erreicht wurde, wechselt die Einstellung beim nächsten Drücken auf H0 (aus).
2. Drücken Sie die Programmwahltaste. Die gewählte Einstellung ist nun gespeichert.

Wasserhärte		Mmol/l	Einstellung am Geschirrspüler
^0 dH	Bereich
0-6,4	weich	0-1,1	H0
6,5-8,6	weich	1,2-1,4	H1
8,7-9,6	mittel	1,5-1,8	H2
9,7-12,0	mittel	1,9-2,1	H3
12,1-16,0	mittel	2,2-2,9	H4
16,1-21,0	hart	3,0-3,7	H5
21,1-30,3	hart	3,8-5,4	H6
30,4-49,5	hart	5,5-8,9	H7

4.2 Wasserenthärter befüllen

Sie finden den Wasserenthärte-Behälter unterhalb des unteren Geschirrkorbs. Füllen Sie den Behälter wie folgt:

Benutzen Sie ausschließlich einen Wasserenthärter (=Spülmaschinensalz) zur speziellen Verwendung in einem Geschirrspüler. Alle anderen Wasserenthärter bzw. Salze, besonders Tafelsalz, beschädigen den Wasserenthärter-Behälter.
Der Hersteller gewährt keine Garantie und ist nicht verantwortlich für Schäden aufgrund der Verwendung eines ungeeigneten Wasserenthärters.
Füllen Sie den Behälter nur vor einem beginnenden kompletten Spülprogramm. Dadurch verhindern Sie, dass eventuell verschüttete Rückstande des Enthärters am Boden des Geräts verbleiben und somit zu möglichen Korrosionen führen.
❖ Nach dem ersten Spülprogramm erlischt die Kontrollleuchte auf dem Bedienfeld.

1. Entfernen Sie den unteren Geschirrkorb und den Deckel des Wasserenthärter-Behälters.
2. Wenn Sie den Behälter zum ersten Mal befüllen, füllen Sie den Behälter zu 2/3 mit Wasser (ca. 500 ml).
3. Stecken Sie den mitgelieferten Trichter in die Öffnung und füllen Sie ungefähr 2 kg Wasserenthärter (=Spülmaschincensalz) ein. Es ist normal, dass eine kleine Menge an Wasser aus dem Behälter läuft.
4. Befestigen Sie wieder vorsichtig den Deckel.
5. Die Wasserenthärteranzeige erlischt gewöhnlich 2-6 Tage nach dem Befüllen des Behälters.

HINWEIS!

Sie müssen den Behälter auffüllen, wenn die Wasserenthärteranzeige aufleuchtet. Solange der Wasserenthärter sich nicht aufgelöst hat, kann die Wasserenthärteranzeige auch bei befülltem Behälter aufleuchten. Falls Sie beim Befüllen Wasserenthärter verschüttet haben, können Sie ein besonderes Einweichprogramm einstellen, um Rückstände

auszuwaschen.

4.3 Klarspüler-Behälter befüllen

✿ die Klarspüleranzeige nicht leuchtet, können Sie die benötigte Menge an der Farbe der Füllanzeige "D" neben der Kappe erkennen.

Dunkler Punkt = Behälter ist voll.
Je kleiner der dunkle Punkt wird, desto leerer ist der Behälter. Der Behälter sollte immer mindestens zu 1/4 gefüllt sein.

Klarspüler-Behälter

1. Drehen Sie die Kappe in Richtung des offen/open Pfeils (links) und nehmen Sie diese ab.
2. Füllen Sie den Klarspüler in den Behälter. Überfüllen Sie den Behälter nicht.
3. Setzen Sie die Kappe wieder am offen/open Pfeil ausgerichtet auf und drehen Sie die Kappe in Richtung des zu/closed Pfeils (rechts).

Der Klarspülers wird während eines Spülprogramms automatisch hinzugegeben und gewährt ein flecken- und streifenfreies Trocknen Ihres Geschirrs, da der

Klarspüler das Ablaufen des Wassers von der Geschirroberfläche unterstützt. Ihr Gerät wurde zur Verwendung eines Klarspülers entwickelt.

Der Klarspüler-Behälter befindet sich im Gerät neben dem Spülmaschinen-Spülmittelbehälter.
Das Fassungsvermögen des Behälters beträgt ungefähr 140 ml.
Überfüllen Sie den Behälter nicht, da es ansonsten zu starker Schaumbildung kommen kann. Wischen Sie verschütteten Klarspüler mit einem weichen Tuch auf.
❖ Vergessen Sie nicht, nach dem Befüllen die Kappe wieder aufzusetzen.

1: Drehschalter

Einstellen des Klarspülspenders

▶ Beginnen Sie mit Stufe 4.
➢ Bei Flecken oder schlechten Trockenergebnissen wählen Sie Stufe 5.
Sollten die Probleme weiter auftreten, erhöhen Sie auf Stufe 6.
▶ Die Werkseinstellung ist Stufe 5.

1. Erhöhen Sie die Menge an Klarspüler, wenn nach dem Spülprogramm Wassertropfen oder Kalkflecken auf dem Geschirr sichtbar sind.
2. Verringern Sie die Menge an Klarspüler, wenn nach dem Spülprogramm weißliche Streifen auf Glass oder bläuliche Beläge auf Besteck sichtbar sind.

4.4 Spülmaschinen-Spülmittel

Spülmaschinen-Spülmittel werden hinsichtlich ihrer chemischen Zusammensetzung in zwei Gruppen unterschieden:

❖ konventionelle, alkalische Spülmittel mit kaustischen Komponenten.
niedrig-alkalische konzentrierte Spülmittel mit natürlichen Enzymen.

Die Benutzung "normaler" Spülprogramme in Verbindung mit konzentrierten Spülmitteln reduziert Umweltbelastungen und ist gut für Ihr Geschirr; solche Spülprogramme unterstützen die Spülwirkung der Enzyme. Aus diesem Grund weisen "normale" Spülprogramme in Verbindung mit konzentrierten Spülmaschinen-Spülmitteln dieselben Ergebnisse auf, die ansonsten mit "intensiven" Spülprogrammen erzielt werden.

Es gibt drei Sorten von Spülmaschinen-Spülmitteln:

1. mit Phosphat und Chlor.

2. mit Phosphat / ohne Chlor.

3. ohne Phosphat / ohne Chlor

Neue Spülmaschinen-Spülmittel in Pulverform enthalten normalerweise kein Phosphat, also ist die Wasser enthärtende Wirkung nicht gegeben. In diesem Fall empfehlen wir die zusätzliche Verwendung eines Wasserenthärters (=Spülmaschinensalz), auch wenn der Wasserhärtegrad nur z.B. 6 dH beträgt; ansonsten können auf Geschirr und Gläsern weiße Flecken entstehen. Verwenden Sie in diesem Fall mehr Spülmaschinen-Spülmittel, um bessere Ergebnisse zu erzielen. Spülmaschinen-Spülmittel ohne Chlor bleichen nur geringfügig. Starke und farbige Flecken werden so nicht vollständig entfernt. Wählen Sie in einem solchen Fall ein Programm mit einer höheren Temperatur.

Spülmaschinen-Tabs

Spülmaschinen-Tabs verschiedener Hersteller lösen Verunreinigungen in unterschiedlichen Zeitperioden. Aus diesem Grund können einige Tabs bei Kurzspülprogrammen nicht ihre lösenden und reinigenden Eigenschaften entwickeln. Benutzen Sie bei Verwendung von Tabs also immer länger andauernde Spülprogramme, um eine komplette Reinigung Ihres Geschirrs zu gewährleisten.

Der Spülmittelbehälter

Der Spülmittelbehälter muss vor jedem Spülprogramm befüllt werden entsprechend den Informationen in der Spülablauf-Tabelle.
Benutzen Sie nur für Spülmaschinen geeignete Spülmittel.
◆ Halten Sie Ihr Spülmaschinen-Spülmittel stets trocken.
❖ Füllen Sie den Behälter nur kurz vor Beginn eines Spülprogramms.
Ihr Gerät verbraucht weniger Spülmittel und Klarspüler als konventionelle Geräte. Im Allgemeinen benötigen Sie nur einen Esslöffel Spülmittel für einen normalen Spülprogramm.
❖ Stärker verschmutztes Geschirr erfordert eine höhere Menge an Spülmittel.

Füllen des Behälters

1. Wenn der Deckel geschlossen ist, drücken Sie den Öffnen-Knopf und der Deckel springt auf.

2. Geben Sie das Spülmittel immer vor dem Beginn eines jeden Spülprogramms hinzu. Benutzen Sie nur für Spülmaschinen geeignete Spülmittel.

Füllen Sie den Behälter mit Spülmaschinen-Spülmittel. Die Markierungen zeigen die Dosierungsstufen an (siehe Abbildung unten). Sollte Ihr Geschirr sehr stark verschmutzt sein, geben Sie eine zusätzliche Menge an Spülmittel in die Vorspülen-Kammer.

1. Spülmittel für den Hauptspülgang. MIN entspricht ca. 20 g Spülmittel.
2. Spülmittel für den Vorspülgang; entspricht ca. 5 g Spülmittel.

Beachten Sie die Dosierungsanweisungen des Herstellers des Spülmittels auf der Packung.

➢ Schließen Sie nun den Deckel; drücken Sie ihn zu, bis die Verriegelung einschnappt.

5. Beladen der Geschirrkörbe

Folgen Sie den hier aufgeführten Anweisungen, um eine möglichst hohe Spülleistung Ihres Geräts zu erreichen. Die Eigenschaften und das Aussehen der hier beschriebenen Körbe können je nach Modell unterschiedlich ausfallen.

5.1 Vor/nach dem Beladen

1. Entfernen Sie größere Mengen übriggebliebener Nahrungsmittel vom Geschirr.
2. Sie brauchen das Geschirr vorher nicht unter fließendem Wasser abspülen.
3. Beladen Sie die Körbe folgendermaßen:

a. Gegenstände wie Tassen, Gläser, Töpfe und Pfannen mit der Oberseite nach unten.
b. Gewölbte Gegenstände und Gegenstände mit Vertiefungen in schräger Position, damit das Wasser abfließen kann.

c. Das Geschirr muss sich sicher und fest in den Körben befinden, so dass es nicht umkippen kann.

d. Das Geschirr darf nicht die rotierenden Sprüharme blockieren.

e. Geben Sie sehr kleine Gegenstände nicht in das Gerät, da diese leicht aus den Körben fallen können.

1. Entladen Sie nach dem Spülen zuerst den unteren Korb; so vermeiden Sie, dass übriggeblicbenes Spülwasser aus dem oberen Korb in den unteren tropft.

5.2 Oberer Geschirrkorb

Der obere Geschirrkorb ist für empfindliches und leichteres Geschirr wie Gläser, Tassen, Saucieren, kleine Platten und Schüsseln und flache Pfannen, soweit diese nicht zu sehr verunreinigt sind, vorgesehen. Beladen Sie den Korb so, dass die einzelnen Gegenstände nicht durch das Versprühen des Spülwassers bewegt werden.

A	Tassen
B	Gläser
C	Untertassen
D	Schüssel
E	Schüssel
I	Dessertteller
K	Servierlöffel

Sie können die Höhe des oberen Geschirrkorbs einstellen. So schaffen Sie entweder im oberen oder im unteren Geschirrkorb mehr Platz für größere Gegenstände. Sie stellen die Höhe des oberen Geschirrkorbs ein, indem Sie den entsprechenden Radsatz in die Schienen geben. Platzieren Sie lange Gegenstände auf dem Regal, sodass die Sprüharme nicht in ihrer Rotation behindert werden. Das Regal kann bei Bedarf zurückgeklappt oder entfernt werden.

5.3 Unterer Geschirrkorb

Der untere Geschirrkorb ist für die am schwierigsten zu reinigenden Gegenstände wie Töpfe, Pfannen, Deckel, Servierteller und Schüsseln vorgesehen. Platzieren Sie Teller und Deckel an den Seiten des Geschirrkorbs und blockieren Sie nicht die rotierenden Sprüharme. Töpfe und Schüsseln müssen sich mit der Oberseite nach unten im Geschirrkorb befinden.

F	Schüssel
G	Suppenteller
H	Essteller
I	Dessertteller
J	Ovaler Teller

5.4 Besteckkorb

Geben Sie Ihr Besteck mit dem Griff nach unten in den Besteckkorb. Legen Sie besonders lange Gegenstände nur waagerecht und sicher in das Gerät, damit Sie die rotierenden Sprüharme nicht blockieren.

Typ	Besteckart	Typ	Besteckart
1	Tee-/Kaffeelöffel	5	Messer
2	Dessertlöffel	6	Serviergabeln
3	Suppenlöffel	7	Saucenlöffel
4	Gabeln

Unterer/oberer Besteckkorb; Klappablagen ^1

Unterer Besteckkorb

Die Klappablagen der Besteckkörbe könne zur Seite geklappt werden, um größeren Gegenständen Platz zu bieten.

Die folgenden Gegenstände sind nicht zum Spülen in einem Geschirrspüler geeignet.

1. Besteck mit Griffen aus Holz, Horn, Porzellan oder Perlmutt.
2. Nicht hitzeresistente Plastikgegenstände.
3. Älteres Besteck mit geklebten oder geleimten Bestandteilen, die nicht hitzeresistent sind.
4. Gegenstände mit Bestandteilen aus Kunstharz.

5. Gegenstände aus Kupfer und/oder Zinn.

6. Gegenstände aus Bleikristall.

7. Gegenstände aus Stahl, die Rost aufweisen oder leicht rosten.
8. Hölzerne Gegenstände aller Art.
9. Gegenstände aus synthetischen Chemiefasern.
10. Gegenstände, die durch Zigarettenasche, Wachs, Lacke oder Farben verunreinigt sind.

Die folgenden Gegenstände sind lediglich eingeschränkt zum Spülen in einem Geschirrspüler geeignet:

1. Einige Glasarten können nach einer hohen Anzahl an Spülvorgängen stumpf oder trüb werden.
2. Gegenstände aus Silber oder Aluminium neigen dazu, sich beim Spülen zu verfärben.
3. Glasierte Muster können bei häufigem Spülen verblassen.

5.5 Hinweise zum Beladen

Entfernen Sie vor dem Beladen Speisereste vom Geschirr.
Weichen Sie vor dem Beladen angebrannte Speiserückstände an Töpfen und Pfannen ein.
✿ Bestecke und Geschirr dürfen nicht die rotierenden Sprüharme blockieren.
✿ Geben Sie Gefäße wie Tassen, Gläser oder Töpfe mit der Oberseite nach unten in das Gerät, damit sich in den Gefäßen kein Wasser ansammelt.
✿ Geschirr darf im Gerät nicht aneinander liegen oder sich gegenseitig abdecken.
Gläser dürfen sich nicht berühren, damit sie keinen Schaden nehmen.
✿ Geben Sie große und schwer zu reinigende Gegenstände in den unteren Geschirrkorb.
Der obere Geschirrkorb eignet sich am besten für empfindliche oder kleinere Gegenstände wie Gläser und Tassen.

5.6 Schäden an Glaswaren/Geschirr

Mögliche Ursachen	Empfohlene Abhilfen
Die Art des Glases/Geschirrs oder sein Herstellungsverfahren.	Benutzen Sie nur vom Hersteller ausgewiesenes Spülmaschinen geeignetes Glas/Geschirr.
Die chemische Zusammensetzung des Spülmaschinen-Spülmittels.	Benutzen Sie ein Geschirr schonendes, mildes Spülmaschinen-Spülmittel. Die Hersteller solcher Mittel informieren Sie gerne über die Eigenschaften ihrer Produkte.

Die Wassertemperatur und Dauer des Spülprogramms.

Wählen Sie ein Programm mit einer niedrigeren Temperatur und Dauer.

1. Die Spülprogramme

Programm	Info	Beschreibung	Spülmittel VS/HS	Dauer-Verbrauch in Min.-kW/h/L
Intensiv	Für sehr stark verschmutztes Geschirr mit Eintrocknungen.	VorspülenHauptspülen(620)Abspülen 1Abspülen 2HeißspülenTrocknen	5/22 g(oder 3in1)	170/1,20/16,4
Eco*	Für normal verschmutztes Geschirr.Standartprogramm zur täglichen Nutzung.	VorspülenHauptspülen(460)HeißspülenTrocknen	5/22 g(oder 3in1)	168/0,78/10
Spar	Für empfindliche und Gegenstände, die sensibel auf hohe Temperaturen reagieren (direkt nach der Benutzung spülen).	Hauptspülen(450)AbspülenHeißspülenTrocknen	20 g(oder 3in1)	82/0,76/10
Schnell	Kurzes Spülen für leicht verschmutztes Geschirr ohne Trocknung.	Hauptspülen(450)Heißspülen	15 g	40/0,60/6,8
Vorspülen	Zum Abwaschen von Geschirr, das später gespült wird.	Vorspülen	-	13/0,01/3,6
60 min	Alltägliches Spülen von leicht/normal verschmutztem Geschirr/Töpfen/P fannen.	VorspülenHauptspülen (600)HeißspülenTrocknen	5/20	60/0,84/10

*: EN 50242 Standard-Testprogramm unter folgenden Voraussetzungen:

Füllmenge 9 Gedecke, unterer Geschirrkorb in niedriger Position, Klarspüler-Einstellung 5 (oder 4 bei Spendern mit 4 Einstellungen).

6.1 Starten eines Spülprogramms

1. Befüllen Sie zuerst den unteren Geschirrkorb.
2. Füllen Sie das Spülmaschinen-Spülmittel und den Wasserenthärter (=Spülmaschinensalz) in die dafür vorgesehenen Behälter.
3. Das Gerät muss während des Betriebs bei vollem Druck mit Wasser versorgt werden.
4. Schließen Sie ordnungsgemäß die Tür (leichten Druck ausüben). Bei ordnungsgemäßen Schließen der Tür ist ein leichtes KLICK zu hören.
5. Drücken Sie den PROGRAM Knopf zur Auswahl eines Spülprogramms.
6. Drücken Sie nach Beendigung des Spülprogramms die Taste AUS/OFF. Nun können Sie die Tür öffnen.

6.2 Wechsel eines laufenden Spülprogramms

Sie können ein laufendes Spülprogramm kann nur ändern, wenn es erst kurze Zeit aktiviert ist. Andernfalls hat sich das Spülmittel bereits aufgelöst und das Gerät das Spülwasser abgeleitet. In diesem Fall müssen Sie den Spülmittelbehälter neu befüllen.

1. Öffnen Sie die Tür und drücken Sie die laufende Programmwahl für mindestens 3 Sekunden.
2. Stellen Sie nun das neu gewünschte Programm ein.
3. Schließen Sie die Tür.

Wenn Sie die Tür bei laufendem Betrieb öffnen, unterbricht das Gerät den Betrieb.

Das Display zeigt die Meldung E1 an. Wenn Sie die Tür wieder schließen, nimmt das Gerät nach 10 Sekunden wieder den Betrieb auf.

Die sechs Kontrollleuchten zeigen den Status des Geräts an.

a. Eine der Leuchten ist an = Das entsprechende Programm läuft.

b. Eine der Leuchten blinkt = Pausen-Modus

HINWEIS! Wenn alle Leuchten zu flimmern beginnen liegt eine Fehlfunktion des Geräts vor. Nehmen Sie das Gerät von der Stromversorgung und schließen Sie die Wasserzufuhr, bevor Sie Ihren Kundendienst benachrichtigen.

6.3 Nachträgliches Eingeben von Geschirr

Sie können ein vergessenes Geschirrteil nachträglich in das Gerät geben, solange sich der Spülmittelbehälter noch nicht geöffnet hat.

1. Öffnen Sie die Tür ein wenig, um den Betrieb zu unterbrechen.
2. Nachdem die rotierenden Sprüharme zu arbeiten aufgehört haben, können Sie die Tür komplett öffnen.
3. Geben Sie nun das vergessene Geschirr in das Gerät.
4. Wenn Sie die Tür wieder schließen, nimmt das Gerät nach 10 Sekunden wieder den Betrieb auf.

6.4 Ende eines Spülprogramms

Nur wenn auf dem Display "-" erscheint und das akustische Signal 6 mal ertönt, ist das Programm beendet.

1. Schalten Sie das Gerät mit dem AN/AUS Knopf ab.
2. Drehen Sie die Wasserversorgung des Geräts ab.
3. VORSICHT! Warten Sie einige Minuten, bevor Sie nach Beendigung eines Spülprogramms die Tür öffnen., da heißer Dampf entweichen kann.
4. Warten Sie danach mit dem Entladen ca. 15 Minuten, da das Geschirr noch heiß ist und so leichter zerbricht. Außerdem trocknet das Geschirr so besser.
5. Es ist normal, dass das Gerät innen nass ist.

6.5 Verwendung von 3in1 Spül-Tabs

1. 3in1 Spülmittel enthalten eine Kombination aus Spülmittel, Klarspüler und Wasserenthärter.
2. 3in1 Spül-Tabs können zusammen mit den Programmen INTENSIV, ECO oder SPAR verwendet werden.
3. Überprüfen Sie zuerst, ob die Wasserhärte ihrer Wasserversorgung den auf der Verpackung genannten Angaben des Herstellers der Tabs entspricht.
4. Verwenden Sie solche Produkte unter genauer Einhaltung der Anweisungen des Herstellers der Tabs.
5. Wenn bei der erstmaligen Benutzung eines 3in1 Produkts Probleme auftreten sollten, wenden Sie sich an die Informationshotline des Herstellers der Tabs.
6. Wenn Sie ein solches Kombi-Mittel benutzen, sind die Anzeigen für den Klarspüler und Wasserenthärter nicht mehr nutzbar. Möglicherweise ist es hilfreich, die Wasserhärte auf den kleinstmöglichen Wert einzustellen.

Wahl der 3in1 Funktion

1. Drücken Sie den AN/AUS Knopf und wählen Sie das 3in1 Spülprogramm, indem Sie den 3in1 Knopf drücken, bis die 3in1 Anzeige blinkt.
2. Das 3in1 Spülprogramm ist verfügbar, nachdem Sie den START/PAUSE Knopf gedrückt haben und die 3in1 Anzeige leuchtet.

Abbruch der 3in1 Funktion

1. Folgen Sie den Anweisungen unter WECHSEL EINES LAUFENDEN PROGRAMMS. Falls Sie zur Verwendung eines Standard-Spülmittelsystems zu wechseln beabsichtigen, verfahren Sie wie folgt:

a. Befüllen Sie die Behälter für den Wasserenthärter und den Klarspüler.
b. Stellen Sie die Wasserhärte auf die höchstmögliche Position ein und lassen Sie das Gerät drei normale Spülgänge unbeladen laufen.
c. Stellen Sie die Wasserhärte wieder entsprechend den Bedingungen Ihrer Wasserversorgung ein.

1. ⚠️WARNUNG Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten von der Stromversorgung.

2. Halten Sie Ihr Gerät immer sauber, damit es nicht zur Ausbildung unangenehmer Gerüche kommt.

3. Legen Sie vor allen Reinigungs- und Wartungsarbeiten alle Ringe an Ihren Fingern sowie allen Armschmuck ab; ansonsten beschädigen Sie die Oberflächen des Geräts.

7.1 Filtersystem

1. Der Flächenfilter fängt Rückstände mittels einer Spezialdüse am unteren Spülarm ein.

2. Der Grobfilter fängt Rückstände wie Knochen oder Glas, die den Wasserablauf verstopfen können, ein. Um die Rückstände herauszunehmen, drücken Sie leicht an den oberen Zapfen und heben Sie den Filter dann heraus.

3. Der Mikrofilter hält Rückstände im Wasserablaufbereich zurück, damit diese nicht wieder auf das Geschirr gelangen.

Das Filtersystem hält Speiserückstände oder sonstige Gegenstände davon ab, in die Pumpe zu gelangen. Diese Rückstände können den Filter nach einiger Zeit verstopfen. Das Filtersystem besteht aus einem Grobfilter, einem Flächenfilter und einem Mikrofilter.

✿ Überprüfen Sie die Filter nach jedem Spülprogramm auf Verunreinigungen. ✿ Indem Sie den Grobfilter entfernen, können Sie das gesamte Filtersystem dem Gerät entnehmen. Entfernen Sie mögliche Rückstände und reinigen Sie die Filter unter fließendem Wasser.

1. Drehen Sie den Grobfilter gegen den Uhrzeigersinn und heben Sie ihn an.

2. Nehmen Sie den Flächenfilter heraus.

Wenn Sie von Schritt 1 nach Schritt 2 vorgehen, entfernen Sie das Filtersystem. Wenn Sie von Schritt 2 nach Schritt 1 vorgehen, installieren Sie das Filtersystem wieder (3).

- Wir empfehlen, das gesamte Filtersystem einmal pro Woche zu reinigen.

Entfernen Sie größere Rückstände nach jedem Spülprogramm.

- Benutzen Sie dazu für den Grob- und Mikrofilter eine Spülbürste.

Schlagen Sie nicht gegen die Filter, da diese dadurch beschädigt werden und Ihr Gerät demzufolge nicht mehr ordnungsgemäß arbeitet.

- Setzen Sie die Filter immer ordnungsgemäß wieder ein.

Nicht ordnungsgemäß eingesetzte Filter können das Gerät und/oder Ihr Geschirr beschädigen.

7.2 Bedienfeld und Gerät

Reinigen Sie das Bedienfeld mit einem leicht angefeuchteten Tuch und trocknen Sie sorgfältig nach.

✿ Nehmen Sie eine geeignete Politur, um das Außengehäuse des Geräts zu reinigen

Benutzen Sie niemals scharfkantige Gegenstände, Scheuer-Pads, Scheuermittel, Lösungsmittel, Papiertücher oder andere raue oder aggressive Reinigungsmittel, um eine beliebige Stelle des Geräts zu reinigen.

7.3 Sprüharm

➢ Reinigen Sie die Sprüharme regelmäßig, weil Chemikalien und Mineralien die Düsen und die Lager der Arme verstopfen.

Um den Sprüharm abzunehmen, entfernen Sie die Schraubenmutter im Uhrzeigersinn, um die Waschvorrichtung oben am Sprüharm abzunehmen und entfernen Sie den Arm.

➢ Reinigen Sie den Sprüharm mit warmem Seifenwasser und die Düsen mit einer weichen Bürste.

Spülen Sie den Sprüharm mit klarem Wasser gründlich ab und bringen Sie ihn wieder an.

7.4 Tür

• Benutzen Sie einen leicht warmen und feuchten Putzlappen, um die Seitenflächen der Tür zu reinigen.
  Benutzen Sie eine geeignete Politur, um die Außenfläche der Tür zu reinigen
  Benutzen Sie niemals scharfkantige Gegenstände, Scheuer-Pads, Scheuermittel, Lösungsmittel, Papiertücher oder andere raue oder aggressive Reinigungsmittel, um eine beliebige Stelle der Tür zu reinigen.
  Reinigen Sie die Dichtungen regelmäßig mit einem feuchten Schwamm. Ansonsten können Speiserückstände unangenehme Gerüche freisetzen.
  ✿ HINWEIS! Benutzen Sie zum Reinigen der Tür niemals Sprühreiniger, da diese das Schloss und die Elektrik nachhaltig beschädigen können.

7.5 Frostschutz

Falls Ihr sich Gerät im Winter an einem ungeheizten Ort befindet, ziehen Sie für die unten aufgeführten Maßnahmen einen Service-Techniker hinzu ^2 .

1. Trennen Sie das Gerät von der Stromversorgung.
2. Stellen Sie die Wasserzufuhr ab und trennen Sie das Wasserzufuhrrohr vom Ventil.
3. Entfernen Sie sämtliches Wasser aus dem Wasserzufuhrrohr und dem Ventil.
4. Verbinden Sie das Wasserzufuhrrohr wieder mit dem Ventil.
5. Entfernen Sie die Filter. Entfernen Sie nun sämtliches Wasser aus dem Wasserablauf.

7.6 Außerbetriebnahme

1. Wenn Sie das Gerät eine Zeit lang nicht benutzen, z.B. während einer Ferienreise, führen Sie vorher einen Spüldurchlauf bei leerem Gerät durch.
2. Ziehen Sie anschließend den Netzstecker aus der Steckdose und drehen Sie die Wasserversorgung des Geräts ab.
3. Lassen Sie die Tür des Geräts einen Spalt breit offen; so schützen Sie die Türdichtungen und verhindern das Entstehen unangenehmer Gerüche.

⚠️WARNUNG Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten von der Stromversorgung.

FEHLERMÖGLICHE URSACHE MASSNAHMEN
Gerät arbeitet überhaupt nicht.
1. Die Sicherung im Sicherungsautomat ist ausgelöst worden.2. Das Gerät wird nicht mit Strom versorgt.3. Niedriger Wasserdruck.	1. Sicherungsautomat überprüfen.2. Prüfen Sie , ob das Gerät eingeschaltet, die Tür ordnungsgemäß geschlossen und der Netzstecker eingesteckt ist.3. Prüfen Sie den Wasseranschluss und den Wasserdruck.
Ablaufpumpe arbeitet permanent.
Wasserüberschuss.	Das System identifiziert einen möglichen Wasserüberschuss. In einem solchen Fall schaltet es die Umlaufpumpe ab und die Ablaufpumpe ein.
Lärm.
Einige Geräusche sind normal.Geschirr ist nicht ordnungsgemäß eingelagert. Kleine Gegenstände sind aus einem Korb gefallen.Der Motor brummt.	Öffnen des Spülmittelbehälters.Überprüfen Sie das Geschirr im Gerät.Gerät wurde nicht regelmäßig benutzt. Auch wenn Sie es nicht regelmäßig benutzen, lassen Sie es einmal pro Woche laufen.
Schaumbildung.
Ungeeignetes Spülmittel.Verschütteter Klarspüler.	Benutzen Sie nur geeignetes Spülmaschinen-Spülmittel. Öffnen Sie die Tür und lassen Sie den Schaum verdunsten. Geben Sie knapp 4 Liter Wasser in das Gerät. Schließen Sie die Tür und stellen Sie "Vorspülen" ein. Gegebenenfalls Vorgang wiederholen.Wischen Sie verschütteten Klarspüler immer umgehend auf.
Flecken im Inneren des Geräts.
Spülmittel enthält Farbmittel.	Verwenden Sie nur Spülmaschinen-

Spülmittel ohne Farbmittel.

Geschirr ist nicht sauber.

1. Ungeeignetes Programm.

2. Nicht ordnungsgemäße Beladung der Geschirrkörbe.

3. Wählen Sie ein stärkeres Programm.

4. Beladen Sie die Körbe immer ordnungsgemäß. Der Spülmittelbehälter und die Sprüharme dürfen nicht blockiert werden.

Flecken und Beläge auf Gläsern und Bestecken.

Sehr hartes Wasser.
➢ Schr niedrige Wasser-Zufluss Temperatur.
Überladung des Geräts.
Nicht ordnungsgemäße Beladung.
➢ Altes oder feuchtes Pulver-Spülmittel.
Klarspüler ist leer.
➢ Falsche Dosierung des Spülmittels.

So entfernen Sie Flecken von Gläsern:

1. Nehmen Sie alles Metall-Geschirr aus dem Gerät.
2. Benutzen Sie kein Spülmittel.
3. Wählen Sie das längste Spülprogramm.
4. Starten Sie das Programm. Nach 18-22 Minuten befindet es sich im Hauptspülgang.
5. Öffnen Sie die Tür und geben Sie 2 Tassen weißen Essig unten in das Gerät.
6. Schließen Sie die Tür und lassen Sie das Programm zu Ende laufen. Falls dieses Vorgehen keinen Erfolg hat: wiederholen Sie den Vorgang, aber nehmen Sie statt Essig 1/4 Tasse (60 ml) Zitronensäure-Kristalle.

Eintrübungen auf Glaswaren.

Kombination von weichem Wasser und zu viel Spülmittel.

Benutzen Sie weniger Spülmittel, wenn Sie weiches Wasser haben. Wählen Sie für Glaswaren ein kurzes Programm.

Gelber oder brauner Belag im Inneren des Geräts.

1. Tee- oder Kaffeeflecken.

2. Eisenablagerungen im Wasser.

3. Benutzen Sie eine Lösung aus 1/2 Tasse Bleiche und 3 Tassen warmen Wasser zur Reinigung. Reinigen per Hand.

4. Sie benötigen einen Spezialfilter. Setzen Sie sich hierzu mit einer Installations-Firma in Verbindung.

Weißer Belag im Inneren des Geräts.

Mineralien in hartem Wasser.

➢ Reinigen Sie das Innere mit einem feuchten Schwann und

	Spülmaschinen-Spülmittel. Tragen Sie dabei Gummihandschuhe. Benutzen Sie ausschließlich Spülmaschinen-Spülmittel zur Vermeidung von Schaumbildung.
Spülmittel-Behälterdeckel schließt nicht.
➢ Einstellung ist nicht AUS/OFF.	➢ Stellen Sie die Einstellung auf AUS/OFF und schieben Sie die Türverriegelung vorsichtig nach links.
Spülmittel verbleibt im Spender.
➢ Geschirr blockiert den Spülmittel- Behälter.	➢ Beladen Sie das Gerät ordnungsgemäß.
Dampf.
➢ Normal.	➢ Etwas Dampf dringt normalerweise aus der Entlüftung an der Türverriegelung während des Trocknens und Abpumpens.
Schwarze oder graue Stellen auf dem Geschirr.
➢ Aluminium-Gegenstände haben gegen das Geschirr gerieben.	➢ Entfernen Sie die Flecken per Handwäsche mit einem milden Scheuermittel.
Wasser bleibt am Boden des Geräts zurück.
➢ Normal.	➢ Eine kleine Menge sauberen Wassers um den Ablauf herum hält die Wasser-Vorlage aufrecht.
Das Gerät ist undicht.
1. Überfüllter Klarspüler-Behälter oder verschütteter Klarspüler.2. Das Gerät steht nicht waagerecht.	1. Ein überfüllter Klarspüler-Behälter oder verschütteter Klarspüler können zu Schaumbildung und zum Überfließen führen. Wischen Sie verschütteten Klarspüler umgehend auf.2. Richten Sie das Gerät neu aus.

Sollte das Gerät Störungen abweichend von den oben beschriebenen aufweisen, oder falls Sie alle Punkte der Liste überprüft haben, das Problem aber nicht behoben werden konnte, kontaktieren Sie den Kundendienst.

8.1 Fehler Kodes

Kode	Bedeutung	Mögliche Ursachen
E 1	Tür offen.	Tür bei Betrieb geöffnet.
E 2	Wassereinlass.	Wassereinlass Fehlfunktion.
E 3	Wasscrabfluss.	Wasscrabfluss Fehlfunktion.
E 4	Temperatursensor.	Temperatursensor Fehlfunktion.
E 5	Überfließen/Leck	Überfließen/Leck ist aufgetreten.
E 6	Wasseraustritt.	Wasseraustritt ist aufgetreten.
E 7	Heizelement.	Heizelement Fehlfunktion.

Falls es zum Überfließen kommt, unterbrechen Sie die Wasserversorgung des Geräts, bevor Sie den Kundendienst rufen. Falls sich aufgrund des Überfließens oder eines Lecks Wasser in der Bodenwanne befindet, müssen Sie dieses Wasser entfernen, bevor Sie das Gerät neu starten.

9. Technische Daten

Geräteart	Geschirrspüler
Steuerung	Elektronisch
Fassungsvermögen	9 Gedecke
Energieeffiziensklasse1	A+
Jährlicher Energieverbrauch2	222,00 kWh
Energieverbrauch für 1 Standartprogramm	0,780 kWh
Energieverbrauch im Aus-Modus	0,35 W
Energieverbrauch wenn cingeschaltet	0,90 W
Jährlicher Wasserverbrauch3	2800 l
Trocknungswirkung4	A
Standartprogramm/Dauer5	Eco/168 Minuten
Geräuschemission	55dB(A)
Aufstellart	Freistehend
Einbaufähig	-
Abmessungen H*B*T in cm	84,50*44,80*60,00
Leistungsaufnahme	1850W
Stromspannung/Frequenz	AC 220-240V/50Hz
Wasserdruck (Fließdruck)	0,4-10 bar = 0,04-1,0 MPa
Wassertemperatur	Max. 65°C

1. Von A+++ (höchste Effizienz) bis D (niedrigste Effizienz).

2. Basierend auf 280 Standartprogrammen mit Kaltwasser und Niedrig-Verbrauch-Betriebsarten. Der tatsächliche Energieverbrauch hängt von der Art der Benutzung des Geräts ab.

3. Basierend auf 280 Standartprogrammen. Der tatsächliche Wasserverbrauch hängt von der Art der Benutzung des Geräts ab.
4. Von A (höchste Effizienz) bis G (niedrigste Effizienz).
5. Dieses Programm ist zur Reinigung normal verunreinigten Geschirrs geeignet und das effizienteste Programm hinsichtlich des kombinierten Energie- und Wasserverbrauchs für diese Art von Geschirr.

10. Entsorgung

1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyäthylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR!
2. Nicht mehr benutzte und alte Geräte müssen der zuständigen Wiederverwertungsstelle zugeführt werden. Keinesfalls offenen Flammen aussetzen.
3. Bevor Sie ein beliebiges Altgerät entsorgen, machen Sie dieses vorher unbedingt funktionsuntüchtig! Das bedeutet, immer den Netzstecker ziehen und danach das Stromanschlusskabel am Gerät abschneiden und direkt mit dem Netzstecker entfernen und entsorgen! Demontieren Sie immer die komplette Tür, damit sich keine Kinder einsperren und in Lebensgefahr geraten können!
4. Entsorgen Sie Papier und Kartonagen in den dafür vorgesehenen Behältern.
5. Entsorgen Sie Kunststoffe in den dafür vorgesehenen Behältern.
6. Falls es in Ihrem Wohnumfeld keine geeigneten Entsorgungsbehälter gibt, bringen Sie diese Materialien zu einer geeigneten kommunalen Sammelstelle.
7. Nähere Informationen erhalten Sie von Ihrem Fachhändler oder bei Ihren entsprechenden kommunalen Entsorgungseinrichtungen.

Alle mit gekennzeichneten wiederverwertbar.

diesem Symbol Materialien sind

Alle verfügbaren Informationen zur Mülltrennung erhalten Sie bei Ihren örtlichen Behörden.

für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers.

Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung. Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er das Gerät erworben hat. Diese werden durch die Garantie nicht eingeschränkt.

Der Garantieanspruch ist vom Käufer durch Vorlage des Kaufbelegs mit Kauf- und/oder Lieferdatum nachzuweisen und unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer zu melden. Die Garantie begründet keine Ansprüche auf Rücktritt vom Kaufvertrag oder Minderung (Herabsetzung des Kaufpreises). Ersetzte Teile oder ausgetauschte Geräte gehen in unser Eigentum über.

Der Garantieanspruch erstreckt sich nicht auf:

1. zerbrechliche Teile wie z.B. Kunststoff oder Glas bzw. Glühlampen;
2. geringfügige Abweichungen der PKM-Produkte von der Soll-Beschaffenheit, die auf den Gebrauchswert des Produkts keinen Einfluss haben;
3. Schäden infolge Betriebs- und Bedienungsfehler,
4. Schäden durch aggressive Umgebungseinflüsse, Chemikalien, Reinigungsmittel;
5. Schäden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden;
6. Schäden infolge nicht haushaltsüblicher Nutzung;
7. Schäden, die außerhalb des Geräts durch ein PKM-Produkt entstanden sind -soweit eine Haftung nicht zwingend gesetzlich angeordnet ist.

Die Gültigkeit der Garantie endet bei:

1. Nichtbeachten der Aufstell- und Bedienungsanleitung;
2. Reparatur durch nicht fachkundige Personen;
3. Schäden, verursacht durch den Verkäufer, Installateur oder dritte Personen;
4. unsachgemäße Installation oder Inbetriebnahme;
5. mangelnde oder fehlerhafte Wartung;
6. Geräten, die nicht ihrem vorgesehenen Zweck entsprechend verwendet werden;
7. Schäden durch höhere Gewalt oder Naturkatastrophen, insbesondere, aber nicht abschließend bei Brand oder Explosion.

Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf.

Der räumliche Geltungsbereich der Garantie erstreckt sich auf in Deutschland, Österreich, Belgien, Luxemburg und in den Niederlanden gekaufte und verwendete Geräte.

Sie finden alle Informationen zum Kundendienst auf der Einlage in dieser Bedienungsanleitung.

Änderungen vorbehalten

Stand 14.01.2015

© PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers
