BEDIENUNGSANLEITUNG IAN 96475 POWERFIX

Bedienungs- und Sicherheitshinweise

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 12

- Technische gegevens

Bestimmungsgemäße Verwendung...... Seite 13

Teilebeschreibung ...... Seite 13

Technische Daten ...... Seite 13

Lieferumfang......Seite 14

Sicherheitshinweise...... Seite 14

Montage ...... Seite 14

Gebrauch

Werkstück einspannen/ lösen...... Seite 15

Reinigung und Pflege ...... Seite 15

Entsorgung......Seite 15

Vakuum-Schraubstock

Einleitung

Die Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Das Produkt ist zum Einspannen von kleineren Werkstücken zur anschließenden Bearbeitung vorgesehen. Andere Verwendungen oder Veränderungen des Produkts gelten als nicht bestimmungsgemäß und können zu Risiken wie Verletzungen und Beschädigungen führen. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

Teilebeschreibung

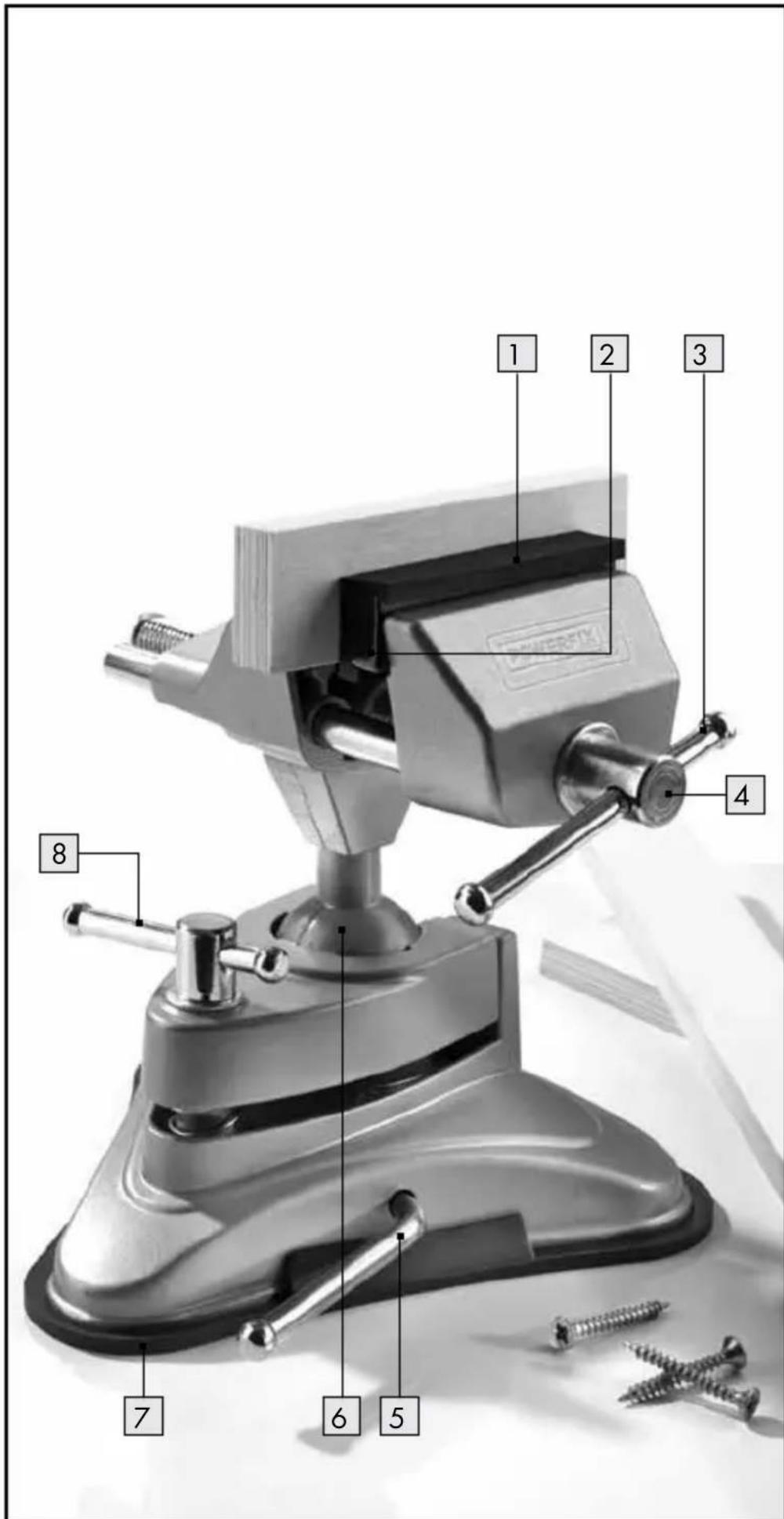

1 Schutzüberzug für Spannbacken
2 Spannbacken mit V-Nuten
3 Befestigungsknebel für die Spannbacken
4 Spindel
5 Saugfuß-Hebel
6 Kugelgelenk
7 Saugfuß
8 Befestigungsknebel für das Kugelgelenk

- Technische Daten

Maximale Spannweite: ca. 70 mm

Länge der Spannbacken: ca. 70 mm

Gewicht: ca. 1.150g

Höhe: ca. 16 cm

Lieferumfang

1 Vakuum-Schraubstock
1 Bedienungsanleitung

Sicherheitshinweise

BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF!

⚠ VORSICHT! VERLETZUNGSGEFAHR! Beim Arbeiten mit handgeführten Elektrowerkzeugen können Sie sich durch Abrutschen oder Lösen des eingespannten Werkstücks schwer verletzen. Bearbeiten Sie deshalb niemals eingespannte Werkstücke mit handgeführten Elektrowerkzeugen.

Kontrollieren Sie das Produkt vor jedem Gebrauch auf eventuelle Beschädigungen. Verwenden Sie es nicht, wenn Sie irgendwelche Beschädigungen feststellen.
■ Kontrollieren Sie alle Schrauben des Produkts vor jedem Gebrauch auf festen Sitz.
■ Kontrollieren Sie regelmäßig den Hebelsaugfuß auf festen Sitz und spannen Sie diesen gegebenenfalls nach.
Montieren Sie den Schraubstock auf einer glatten, stabilen, ebenen, unbeschädigten sowie staub- und fettfreien Oberfläche.
Der Schraubstock ist aus Aluminium-Spritzguss und daher nur bedingt schlagfest.
■ Verwenden Sie keine Verlängerungsrohre zum Festspannen. Es besteht die Gefahr der Überlastung der Spindel (Bruchgefahr).
■ Verwenden Sie Schutzhandschuhe und Schutzbrille.

- Montage

1. Stellen Sie den Vakuumschraubstock auf eine geeignete, glatte Oberfläche.
2. Drehen Sie den Saugfuß-Hebel 5 bis zum Anschlag gegen den Uhrzeigersinn, um den Saugfuß 7 zu befestigen.

Hinweis: Wenn Sie den Saugfuß 7 unmittelbar vor der Tischkante befestigen, lassen sich auch lange Werkstücke

senkrecht einspannen, um die Stirnseiten bearbeiten zu können.

Drehen Sie den Saugfuß-Hebel 5 im Uhrzeigersinn, um den Saugfuß 7 zu lösen.

- Gebrauch

- Werkstück einspannen / lösen

1. Drehen Sie den Schraubstock in die gewünschte Position und fixieren Sie das Kugelgelenk 6 mit dem Befestigungsknebel für das Kugelgelenk 8.
2. Zum Öffnen der Spannbacken 2 drehen Sie den Befestigungsknebel für die Spannbacken 3 gegen den Uhrzeigersinn.
3. Legen Sie das Werkstück zwischen die Spannbacken 2 und klemmen Sie es durch Drehen des Befestigungsknebels 3 für die Spannbacken im Uhrzeigersinn fest. Stellen Sie sicher, dass das Werkstück fest eingespannt ist.
   ■ Sie können nun das Werkstück bearbeiten.
4. Lösen Sie das Werkstück nach der Bearbeitung, indem Sie den Befestigungsknebel für die Spannbacken 3 gegen den Uhrzeigersinn drehen.

- Reinigung und Pflege

■ Reinigen Sie das Produkt mit einem trockenen, fusselfreien Tuch.
■ Verwenden Sie keinesfalls aggressive oder ätzende Reinigungsmittel. Andernfalls kann das Produkt beschädigt werden.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.
