BEDIENUNGSANLEITUNG Dex Manor House

DEEL 1: WAARSCHUWINGEN & ELEKTRISCHE GEGEVENS

Montageanleitung und Gebrauchsanweisung

Dex

Lesen Sie sich diese Montageanleitung und Gebrauchsanweisung sorgfältig durch, ehe Sie den Kamin installieren und in Gebrauch nehmen.

Die Anleitung muss in unmittelbarer Nähe des Elektrokamin aufbewahrt werden. Beim

Weiterverkauf muss diese Anleitung mitgeliefert werden.

Bei nicht bestimmungsgemäßem Gebrauch oder Nichtbeachtung der Sicherheitsvorschriften ist jegliche Haftung ausgeschlossen und kann kein Anspruch auf Garantie gemacht werden.

Wenn Sie Hilfe oder weitere Informationen benötigen, wenden Sie sich bitte an einen anerkannten Servicetechniker, das Helpdesk oder Ihre Verkaufsstelle.

ABSCHNITT 1: Warnungen und elektrische Spezifikationen

1.1 Wichtige Sicherheitshinweise

Dieses Symbol warnt Sie vor möglichen Gefahren das kann töten oder verletzen und / oder anderen

NICHT:

• Installieren oder betreiben beschädigte Heizung
- Änderung Heizung

- Betreiben Sie das Heizgerät ohne voll Montage aller Komponenten

WARNUNG! Unsachgemäße Installation, Einstellung, Veränderung oder Wartung kann zu Verletzungen oder Sachschäden führen. Siehe an den Eigentümer der Informationen manuell mit dieser Heizung vorgesehen. Für Hilfe oder weitere Informationen konsultieren Sie einen qualifizierten Installateur, Service Agentur oder Ihren Händler.

WARNUNG! Bei der Verwendung von elektrischen Heizungen, sollten stets grundlegende Vorsichtsmaßnahmen getroffen, um das Risiko von Feuer, Stromschlag und Verletzungen von Personen, einschließlich der folgenden Reduzieren:

• Verwenden Sie nicht diese Heizung in der unmittelbaren Umgebung einer Badewanne, einer Dusche oder eines Schwimmbeckens.
• Die Heizung muss geerdet werden. Im Zweifelsfall konsultieren Sie einen geeigneten zuständigen Person.
• Um eine Gefährdung durch unbeabsichtigtes Rücksetzen des Temperaturbegrenzers zu vermeiden, kann dieses Gerät nicht über eine externe Schaltvorrichtung, wie zum Beispiel einen Zeitgeber geliefert werden, oder mit der Steuerschaltung, die regelmäßig ein- und ausgeschaltet durch Gebrauchsmuster.
  • Das Heizgerät darf nicht unmittelbar unter einer Steckdose befinden.
• Das Gerät kann von Kindern ab 8 Jahren und darüber und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und Wissen, wenn sie wurden Aufsicht oder ausführliche Anleitung zur Benutzung des Geräts in einer sicheren Weise gegeben Jahren verwendet werden und zu verstehen, die damit verbundenen Gefahren.
• Um eine Gefährdung durch unbeabsichtigtes Rücksetzen des Temperaturbegrenzers zu vermeiden, kann dieses Gerät nicht über eine externe Schaltvorrichtung, wie zum Beispiel einen Zeitgeber geliefert werden, oder mit der Steuerschaltung, die regelmäßig ein- und ausgeschaltet durch Gebrauchsmuster.
• Kinder dürfen nicht mit dem Gerät spielen.
• Reinigung und Wartung durch den Benutzer ist nicht von Kindern ohne Aufsicht erfolgen.
• Kinder von weniger als 3 Jahren sollten ferngehalten werden, es sei denn kontinuierlich überwacht.
• Kinder ab 3 Jahren und weniger als 8 Jahren dürfen nur Ein-/ Ausschalten des Gerätes, sofern sie gesetzt worden ist oder installiert in seinen beabsichtigten normalen Position und eine angemessene Aufsicht oder ausführliche Anleitung zur Benutzung des Geräts in einer sicheren Weise gegeben und verstehen die damit verbundenen Gefahren. Kinder ab 3 Jahren und weniger als 8 Jahren dürfen nicht in stecken, zu regulieren und das Gerät reinigen oder Wartung durch den Benutzer führen.
• Einige Teile dieses Produkts können sehr heiß werden und Verbrennungen verursachen. Besondere

Aufmerksamkeit ist gegeben, wo Kinder und gefährdete Personen vorhanden sind.

• Nicht abdecken: Um eine Überhitzung zu vermeiden, decken nicht die Heizung.
  • Die Bedeutung der Zahl in Kennzeichnung "ACHTUNG: NICHT COVER".
• Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller, seinen autorisierten Service-Center oder professionelle Person repariert werden.

• 1.2 Spezifikationen

Spannung .... 230-240 V AC, 50 Hz Insgesamt Watts .... 2000 Watts

Abschnitt 2: Installation

2.1 Tools required

2.2 Auspacken des Kamin

WARNUNG! Verwenden Sie dieses Gerät, wenn ein Teil unter Wasser gestanden hat Sofort eine qualifizierte Service-Techniker zu überprüfen und zu ersetzen einen Teil der elektrischen System gegebenenfalls. Halten Plastikverpackung von Kindern fern.

• Verpackung vorsichtig öffnen und entfernen Sie den Schaum.
• Entfernen und Entsorgen der Plastiktüte.
- Verantwortlich beim Umgang mit den Verpackungsmaterialien.
- Bewahren Sie die Originalverpackung für zukünftige Transport und / oder Lagerung.
- Prüfen Sie alle Zubehörteile haben werden, bevor Sie die Verpackung zu halten.

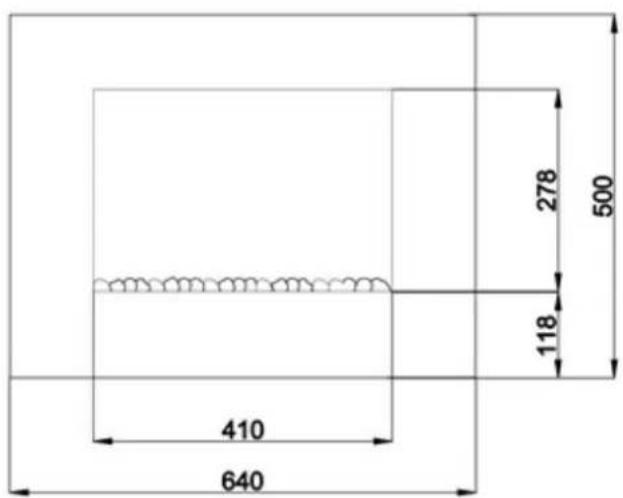

Unit: mm

410 640 278 500 118

410 142

480 5

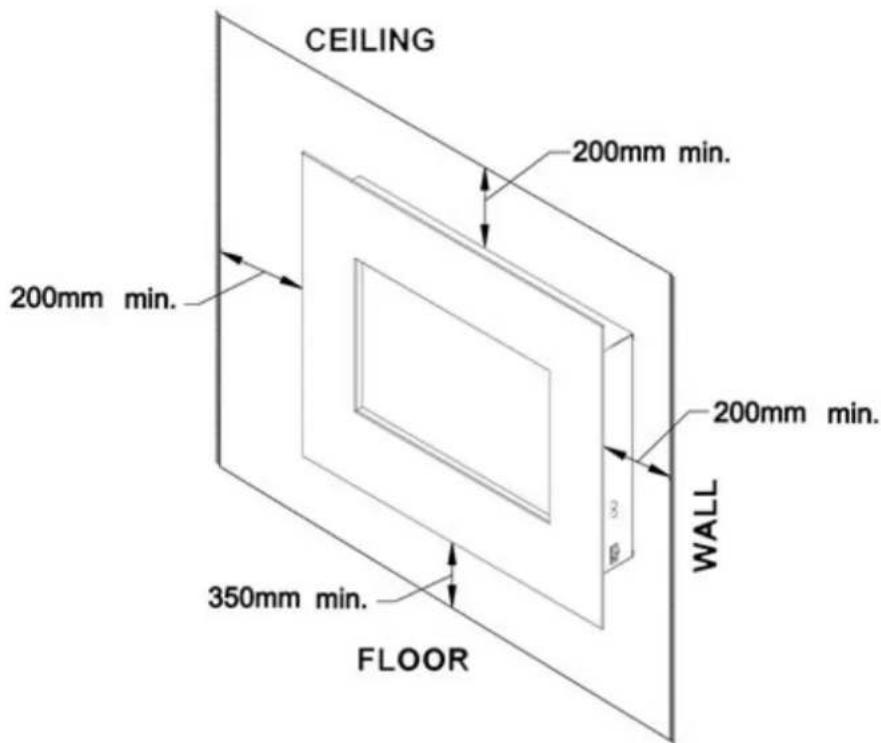

2.3 MONTAGE: Wandbehang MODE

CEILING 200mm min. 200mm min. 200mm min. 3 350mm min. FLOOR WALL

SCHRITT 1. Finden Sie einen sicheren Ort. Mindestabstand auf jeder Seite muss mindestens 100mm; Mindestabstand vom Boden muss mindestens 66mm; Mindestabstand von vorne muss mindestens 3 Fuß (90 cm) sein. Wählen Sie einen Ort in der Nähe einer Steckdose, so dass kein Verlängerungskabel erforderlich ist. Stellen Sie das Gerät NICHT direkt unter einer Steckdose.

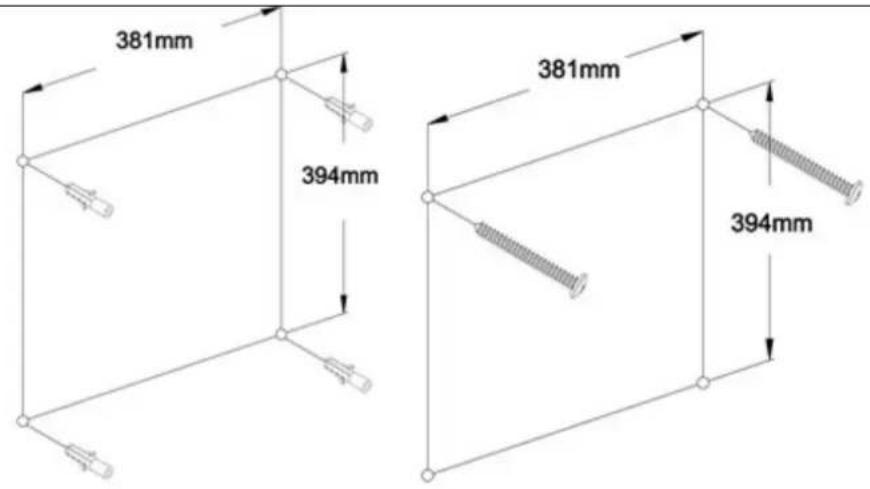

SCHRITT 2. Wählen Sie eine solide und einfache Wand und setzen Sie dann die Halterung an der Position, wo Sie wollen, um den Kamin zu installieren. Markieren Sie die 6 Löcher mit einem Stift aus den Löchern an der Halterung.

381mm 394mm 381mm 394mm

ABSCHNITT 3: Betriebsanleitungen

Dieses Gerät kann sowohl von Fernbedienung und manuelle Taste betätigt werden. Sobald das Gerät ordnungsgemäß an eine geerdete Steckdose angeschlossen, auf dem Hauptschalter auf der rechten Seite des Gerätes befindet sich wiederum. Ein Piepton sollte gehört werden, wenn das Gerät zum ersten angelegt wird.

HINWEIS! So verwenden sowohl Fernbedienung und manuelle Funktionen der manuellen Ein / Aus-Schalter muss in 'ON' sein Position. Um das Produkt zu schützen nicht zu heiß wird, gibt es 8s Verzögerung beim Einschalten der Heizung, auch gibt es 8s Verzögerung beim Ausschalten des Heizgebläse.

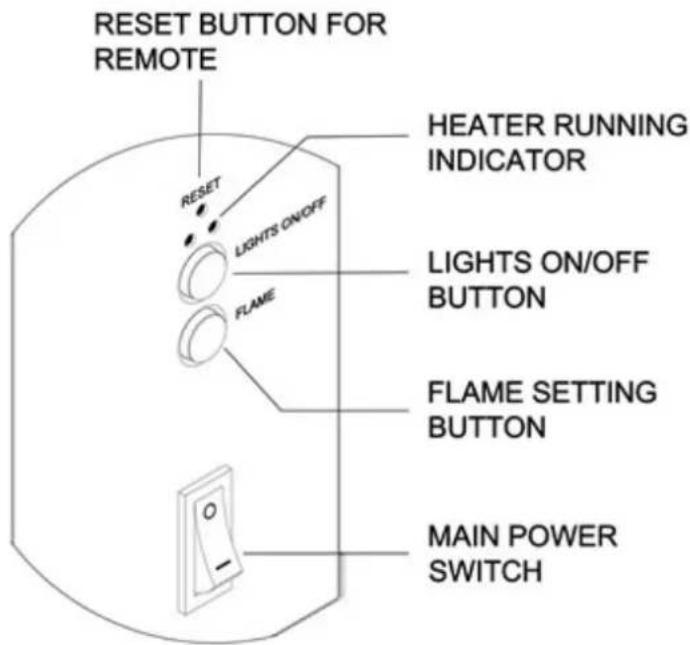

3.1 Betriebssystem durch manuelle Knop

HINWEIS! Die manuelle Taste auf der Feuer-Kiste Gerät nicht versorgen Sie mit allen Funktionskontrolle, und seine vorschlagen, ist, einige grundlegende Funktion zu steuern, wenn Sie die Fernbedienung verlieren. Bitte benutzen Sie die Fernbedienung in die Durchführung aller Funktionen.

RESET BUTTON FOR REMOTE RESET LIGHTS ON/OFF FLAME HEATER RUNNING INDICATOR LIGHTS ON/OFF BUTTON FLAME SETTING BUTTON MAIN POWER SWITCH

MANUAL ON / OFF-Schalter

Dieser Schalter schaltet Heizung on / off, und erlauben / verbieten die Verwendung von Remote-und Panel-Tasten.

FLAME BUTTON

Durch Drücken der Taste Flamme Wirkung das Gerät durchläuft vier Flamme Wirkung. Wenn Sie steuern müssen Hintergrundbeleuchtung Effekte nutzen Sie bitte die Fernbedienung.

3.2 Anleitung Fernbedienung

0000000 Temperature sensor convection Display 16:58Mon SET ROOM 25°C 23°C COMF++ ON Mode M Power Heating/Advance SA Flame effect Timer in normal mode - + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Time and week Advance Battery power Timer mode Actual room temperature Heating period Temperature set

• Vergewissern Sie sich, dass die Batterien richtig in die Fernbedienung eingelegt sind.
  • Die effektive Reichweite der Fernbedienung beträgt bis zu 4 Meter.

Wichtig! Dies ist eine Fernbedienung mit Thermostat. Die Fernbedienung sollte sich immer im selben Raum befinden, in dem sich der Kamin befindet und auf einer ebenen Fläche stehen.

Die Kommunikationsfrequenz zwischen Fernbedienung und Kamin wird automatisch voreingestellt.

Wenn die Verbindung unterbrochen ist, befolgen Sie Schritt 3.2.24.

Stand-by-Funktion Fernbedienung

3.2.1 Auf dem Display links erscheint dieses Bild, wenn sich die Fernbedienung im Stand-by-Modus befindet.

Ein- und Ausschalten des Kamins

16:58 Mon ROOM 18°C

3.2.2 Drücken Sie auf, um den Kamin mit Flammeneffekt ein- oder auszuschalten.

3.2.3 Drücken Sie auf, um den Kamin mit Flammeneffekt im Tages- oder Wochenmodus ein- oder auszuschalten.

Flammeneffekt

3.2.4 Drücken Sie auf die Taste, um die Flammeneinstellungen anzupassen.
3.2.5 Drücken Sie auf die ‘←’und ‘→’, um eine der drei Flammeneinstellungen zu wählen.

2

Manor House

3.2.6 Drücken Sie auf die '+' und '-' Taste, um eine der 5 Flammenintensitäten auszuwählen oder auszuschalten.

Standardeinstellungen

3.2.10 Die Standardeinstellungen sind die Fabrikeinstellungen. Wenn diese nicht eingestellt sind, drücken Sie auf die Maste, bis in der rechten oberen Ecke im Display erscheint.

3.2.11 Drücken Sie auf die '+' und '-' Taste, um die Temperatureinstellungen zu ändern. Es ist am besten Einstelltemperaturen zwischen 17°C und 25°C zu wählen.

3.2.12 Drücken Sie auf die A Taste , um die Heizfunktion ein- oder auszuschalten, Im Display unten steht jetzt ON; Off.

Wichtig: Die Heizfunktion schaltet sich automatisch ab, wenn die gewünschte Raumtemperatur erreicht ist.

Einstellung von Datum, Uhrzeit und Komforttemperatur

3.2.13 Drücken Sie auf die ⏻ Taste, um die Fernbedienung einzuschalten. Halten Sie die MTaste 3 Sekunden eingedrückt.

3.2.14 Drücken Sie auf die ‘←’ en ‘→’ Taste, um den Tag, die Uhrzeit und die Komforttemperatur einzustellen. Die einzustellende Zahl wird im Display markiert.

3.2.15 Durch Anklicken der Schaltflächen '+' und '-' wird die Zahl eingestellt.

• Zeitzone - 24-Stunden-System
- Wählen Sie die Komforttemperatur zwischen 15 und 25 Grad.
• Sie können zwischen Celsius und Fahrenheit wählen.

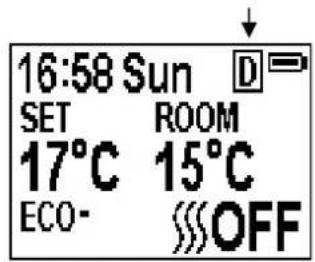

Tägliche Timer-Funktion

3.2.16 Die folgenden Zeitzonen sind die Standardeinstellungen, die Sie bei Bedarf anpassen können.

06:00 bis 08:30 Uhr 17:00 bis 22:00 Uhr

3.2.17 Drücken Sie auf die M bis D Taste in der oberen rechten Ecke des Displays. Danach gelangen

Sie in das Menü der täglichen Timer-Funktion.

3.2.18 Halten Sie die Taste ← 6 Sekunden lang gedrückt, um das tägliche Timer-Menü zu öffnen. Sie können bis zu drei Zeitmenüs einstellen.

Day Timer Setting 06:00 -- 08:30 17:00 -- 22:00 00:00 -- 00:00

- Drücken Sie auf ‘←’ of ‘→’, um Stunden und Minuten auszuwählen, drücken Sie auf '+' oder '-'’, um die Uhrzeit einzustellen.

• Die Minuten können pro Knopfdruck um 15 Minuten erhöht oder verringert werden.

- Halten Sie die Taste 3 Sekunden lang gedrückt oder warten Sie 10 Sekunden, um das Timer-Menü zu speichern und zu verlassen.

Einstellen der Temperatur

3.2.19

- Drücken Sie auf die '+' oder '-' Taste, um die Temperatur, falls gewünscht,

höher oder niedriger einzustellen.

- ECO bedeutet 2°C unter der eingestellten Komforttemperatur, ECO- bedeutet 4°C niedriger, COMF+ bedeutet 2°C höher, COMF++ bedeutet 4°C höher.

3.2.20 Zur Überprüfung der täglichen Timer-Funktion, auf 📄rlücken.
3.2.21 Soll die Heizfunktion deaktiviert werden, muss zuerst in den Normalbetrieb zurückgeschaltet werden. Die Heizfunktion kann dann abgeschaltet werden.

Adaptive Startreglung

3.2.22 Je nach eingestellter Temperatur schaltet der Ofen automatisch die Heizfunktion ein. Die gewünschte Temperatur beträgt z. B. um 18:00 Uhr 23 Grad Celsius. Der Kamin wird dann automatisch um 17:30 Uhr eingeschaltet, damit die Raumtemperatur um 18:00 Uhr 23 Grad ist.

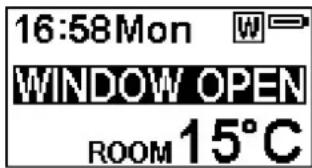

Erkennung von geöffnetem Fenster

3.2.23 Wenn die Fernbedienung viel Luftstrom erkennt, öffnet sie das „Warnfenster“. Die Heizfunktion wird dann automatisch eingeschaltet.

16:58 Mon WINDOW OPEN ROOM 15°C

Einstellen der Frequenz zwischen Kamin und Fernbedienung

3.2.24 Die nachstehend aufgeführten Vorgänge sind vor der Programmierung, beim Umschalten auf eine neue Fernbedienung oder wenn das Gerät nicht über die Fernbedienung gesteuert werden kann, durchzuführen:

• Drücken und halten Sie die Reset-Taste am Gerät 3 Sekunden lang fest (Stiftspitze kann erforderlich sein), bis Sie 3 kurze Signaltöne vom Gerät hören, dann die Taste loslassen.
• Drücken Sie die Taste auf der Fernbedienung, die Programmierung ist abgeschlossen, wenn Sie einen langen Signalton vom Gerät hören.

3.2.25 Das Zurücksetzen des Codes für die Fernbedienung ist erforderlich, wenn das Gerät fehlerhaft arbeitet oder die Fernbedienung nicht ordnungsgemäß funktioniert.

• Öffnen Sie die hintere Abdeckung der Fernbedienung.
• Drücken Sie die Reset-Taste auf der Fernbedienung.
  • Befolgen Sie die Schritte 3.2.24

Thermische Abschaltung wieder einstellen

3.2.26 Das Gerät ist mit einer elektronischen Sicherheitskontrolle (E. S.) ausgestattet. Hierbei handelt es sich um eine Sicherheitseinrichtung, die das Feuer abschaltet, wenn das Gerät aus irgendeinem Grund, z. B. bei Bedeckung, überhitzt wird. Wenn der Kamin nicht mehr funktioniert, während der Flammeneffekt normal weiterläuft, bedeutet dies, dass die elektrische Sicherheitssteuerung eingestellt ist. Sie kann erst wieder eingestellt werden, nachdem das Gerät abgekühlt und zurückgesetzt wurde. Das erneute Einstellen des elektronischen Sicherungssystems geht folgendermaßen:
3.2.27 Schalten Sie das Gerät aus (manueller Ein-/Ausschalter) und lassen Sie es für ca. 10-15 Minuten ausgeschaltet.
3.2.28 Entfernen Sie alle Hindernisse aus dem Abluftauslass des Kaminventilators oder den Ventilatorflügeln usw. Vergewissern Sie sich, dass die Stromzufuhr unterbrochen ist, während der Stecker eingesteckt ist.
3.2.29 Schalten Sie das Gerät aus und die elektronische Sicherheitskontrolle wird neu eingestellt.
3.2.30 Überprüfen Sie, ob das Gerät ordnungsgemäß funktioniert.

ABSCHNITT 4: MAINTENANCE

Achtung: Vor jeder Wartung und / oder Reinigung der Außenseite des Kamins, trennen Sie das Gerät von der Stromversorgung und lassen bis abgekühlt.

4.1 Remote-Handset Batteriewechsel

Ersetzen mit zwei AAA-Batterien. Achten Sie darauf, die Batterien richtig in die Fernbedienung eingebaut.

4.2 Wartung des Motors

Die Motoren der Lüfter und Flamme-Effekt verwendet werden für längere Lebensdauer der Lager vor-geschmiert und bedürfen keiner weiteren Schmierung. Allerdings ist eine regelmäßige Reinigung / Staubsaugen des Lüfters / Heizgerät empfohlen.

4.3 Zurücksetzen des Überhitzungsschalter

Das Gerät ist mit einer elektronischen Safety Control (ES) ausgestattet. Dies ist eine

Sicherheitseinrichtung, die das Feuer abschaltet, wenn aus irgendeinem Grund überhitzt das Gerät, z. B. wenn abgedeckt. Wenn die Heizung nicht mehr funktioniert, während die Flamme Effekt wird normal fortgesetzt, bedeutet dies, dass die ES Control ist in Betrieb. Die E.S. Die Steuerung kann nur neu eingestellt werden, nachdem das Gerät abgekühlt ist, um neu eingestellt ES Kontrollieren Sie wie folgt vorgehen: Das Gerät ausschalten (Manual On / Off-Schalter) und lassen Sie für etwa 10-15 Minuten. Entfernen Sie sämtliche Hindernisse dem Heizlüfter Steckdose oder Lüfter Blätter etc.

Stellen Sie sicher, dass die Stromversorgung am Stecker Steckdose getrennt ist, während Sie dies tun. Gerät einschalten und die E.S. Control-Set wieder. Stellen Sie sicher, dass das Gerät ordnungsgemäß funktioniert. Wenn die E.S. Steuerung arbeitet wieder, sollte das Gerät durch einen kompetenten Elektriker überprüft werden.

4.4 Reinigung der Kamin

Sie können die Außenseite der Kamin mit einem weichen, feuchten, fusselfreien Tuch reinigen. Verwenden Sie keine Reinigungsmittel oder Pflegemittel. Um Fingerabdrücke oder andere Spuren auf dem Frontglas entfernen, verwenden Sie ein weiches, feuchtes, fusselfreies Tuch mit einer guten Qualität Glasreiniger. Die Frontscheibe sollte immer vollständig mit einem sauberen, fusselfreien Tuch oder Papiertuch getrocknet werden.

Achtung: Verwenden Sie keine Scheuermittel auf der Glasscheibe. Sprühen Sie keine Flüssigkeiten direkt auf jeder Oberfläche des Geräts.

Achtung: Ein autorisierter Servicepartner sollten andere Wartungsarbeiten durchzuführen.

Umwelt Bedeutung der durchgestrichenen Mülltonne:

Sie Elektrogeräte nicht als unsortierter Hausmüll entsorgt werden, verwenden getrennte Sammlung Einrichtungen. Kontaktieren Sie Ihren lokalen Regierung, um Informationen über die verfügbaren Sammelsysteme. Wenn elektrische Geräte in Deponien oder Deponien angeordnet sind, kann gefährliche Stoffe ins Grundwasser und in die Nahrungskette und schädigen Ihre Gesundheit und Ihr Wohlbefinden. Beim Austausch alter Geräte durch neue ersetzen, ist der Verkäufer gesetzlich verpflichtet, das Ihr Altgerät zur Entsorgung mindestens kostenlos.
