BEDIENUNGSANLEITUNG MH026FEEA SAMSUNG

Die folgende Vorsichtsmaßnahmen müßen genommen werden, wenn Sie die Klimaanlage benutzen.

VORWARNUNG

- Die Gefahr des elektrischen Schlags können der Verletzung oder dem Tod verursachen. • Alle Fern Elektrische Strom Lieferungen vor der Reparatur, Installation oder der Reinigung abstellen. • Diese Sache muß vom Hersteller oder dem Dienst Vertreter oder ähnlichem Fachmann bedient werden, eine Gefahr zu vermeiden.

BEIM BETRIEB

Der Benutzer dieses Produkts wird gewamt, die Reparatur dieses Produkts selber nicht zu versuchen. Statt dessen, sind sie gebitten, mit einem bestimmten Kundendienst oder einem Geschäft, wo Sie das Gerät gekauft haben, in Kontakt stehen.
◆Keine Flüssigkeit nie in die Einheit verschütten. Wenn es passiert, ziechen Sie den Stecker oder die Hauptschaltung aus der Einheit und mit einem autorisierten Kundendienst in Kontakt stehen.
◆Keine Sache zwischen den Luftauslaßblätter einlegen, weil das Innerventil beschädigt werden und der Verletzung verursachen kann. Die Kinder von der Einheit fern halten.
◆Keine Hindernisse Vorderseite der Einheit legen.
◆Keine Flüssigkeit in die Innenraumeinheit spritzen. Wenn es passiert, den Brecher Ihrer Klimaanlage ausschalten und mit Ihrem Installations-fachmann in Kontakt stehen.
◆Sicherstellen, daß Sie die Einheit jederzeit richtig belüften; Keine Tücher oder andere Sache über das Gerät legen.
♦Wenn die drahtlose Fernbedienung für lange Zeit nicht gebraucht wird, entfernen Sie die Batterien. (Wenn es anwendbar ist)
♦Wenn Sie eine drahtlose Fernbedienung benutzen, muß die Entfernung mehr als 7 Meter von der Klimaanlage sein. (Wenn es anwendbar ist)
♦Bevor Sie das Gerät wegwerfen, ist es nötig, die Batteriezellen herausnehmen und für die Wiederzuverwertung sicher loswerden.
Wenn Sie die Einheit beseitigen möchten, Ihrem Händler konsultieren. Wenn die Leitungen unrichtig entfernt werden, kann das Kältemittel ausblasen und mit Ihrer Haut in Kontakt kommen, die Verletzung verursachen. Das Kältemittel in der Atmosphäre beschädigt auch die Umwelt.
◆Bitte verwerten Sie wieder oder beseitigen Sie das Packungsmaterial für dieses Produkt in einer Umweltschutz Weise.
♦Nie die Klimaanlage verkehrt oder seitlich lagern oder versenden, der Schaden zum Kompressor zu vermeiden.
Das Gerät darf die kleine Kindern oder die Kranken ohne Aufsicht nicht benutzt werden: Die kleine Kindern müßen beaufsichtigt werden, daß sie mit dem Gerät nicht spielen dürfen.
◆Der Max. Strom wird nach dem IEC Standard für die Sicherheit gemessen und der Strom wird nach dem ISO Standard für die Energie Fähigkeit gemessen.

Beseitigung der Einheit

ANDERES

Inhalt

♦ VORBEREITUNG DER KLIMAANLAGE

■ Sicherheitshinweise 2
■ Ansicht der Einheit 4
■ Drahtloser Fernbedienungsapparat-Tasten und Display ..... 6
■ Empfänger & Anzeiger-Einheit 7
■ Draht-Fernbedienungsapparat-Tasten und Display ..... 8
■ Zentralisierter Fernbedienungsapparat ..... 9
■ Das Sicherheitsnetz 10

◆ EMPFEHLUNGEN FÜR DEN GEBRAUCH

■ Empfehlungen für den Betrieb 11
■ Temperatur und Feuchtigkeitsbereich ..... 12
■ Reinigen der Klimaanlage 13
■ Allgemeine Probleme Lösung ..... 14

Korrekte Entsorgung dieses Produkts (Elektromüll)

(Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem)

Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.

Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche Weise recyceln können.

Gewerbliche Nutzer sollten sich an Ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden.

Ansicht der Einheit

Die Figuren, die in diese anweisung zeigen, können je nach Modell anders sein.

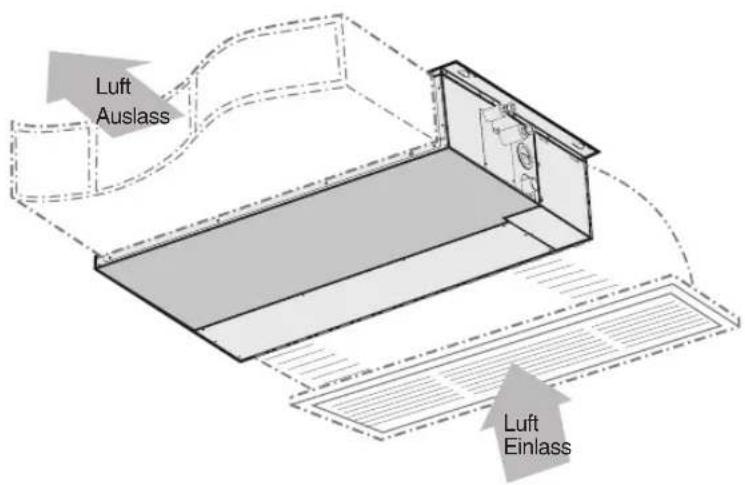

Innenraumeinheit

**023/026/035**

Luft Auslass Luft Einlass

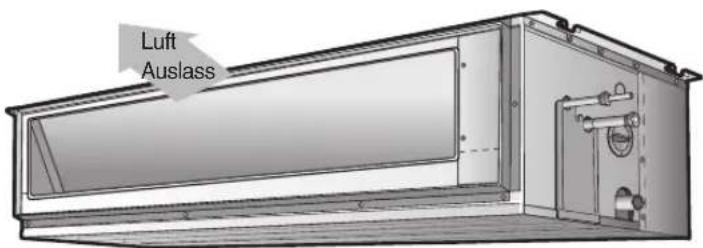

Innenraumeinheit

**052**

Luft Auslass

Luft Einlass

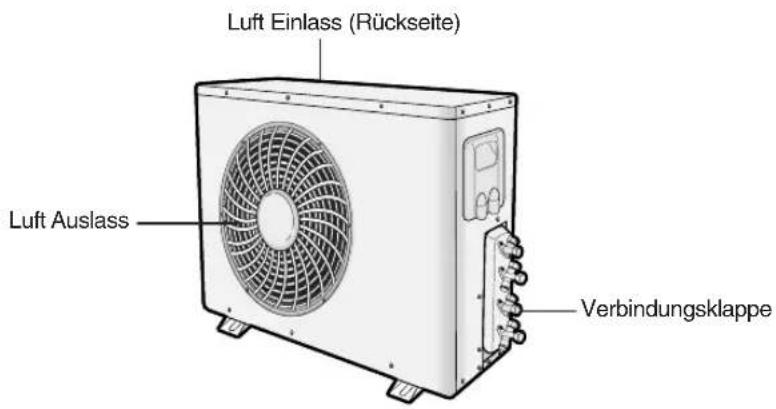

Ausseneinheit

MH040FXEA2 MH052FXEA2

Luft Einlass (Rückseite) Luft Auslass Verbindungsklappe

Ausseneinheit

MH068FXEA4 MH080FXEA4

Luft Einlass (Rückseite) Luft Auslass Verbindungsklappe

N

Wenn Hitz-wechsel in der Au eneinheit staubig ist, wird Kühlungsfähigkeit fallen. Drum der Hitz-wechsel mit Wasser reinigen, wenn es staubig ist. Jedoch, wenn Sie die Fläche des Hitz-wechsels waschen, sorgfältig machen, weil es sehr scharf ist.

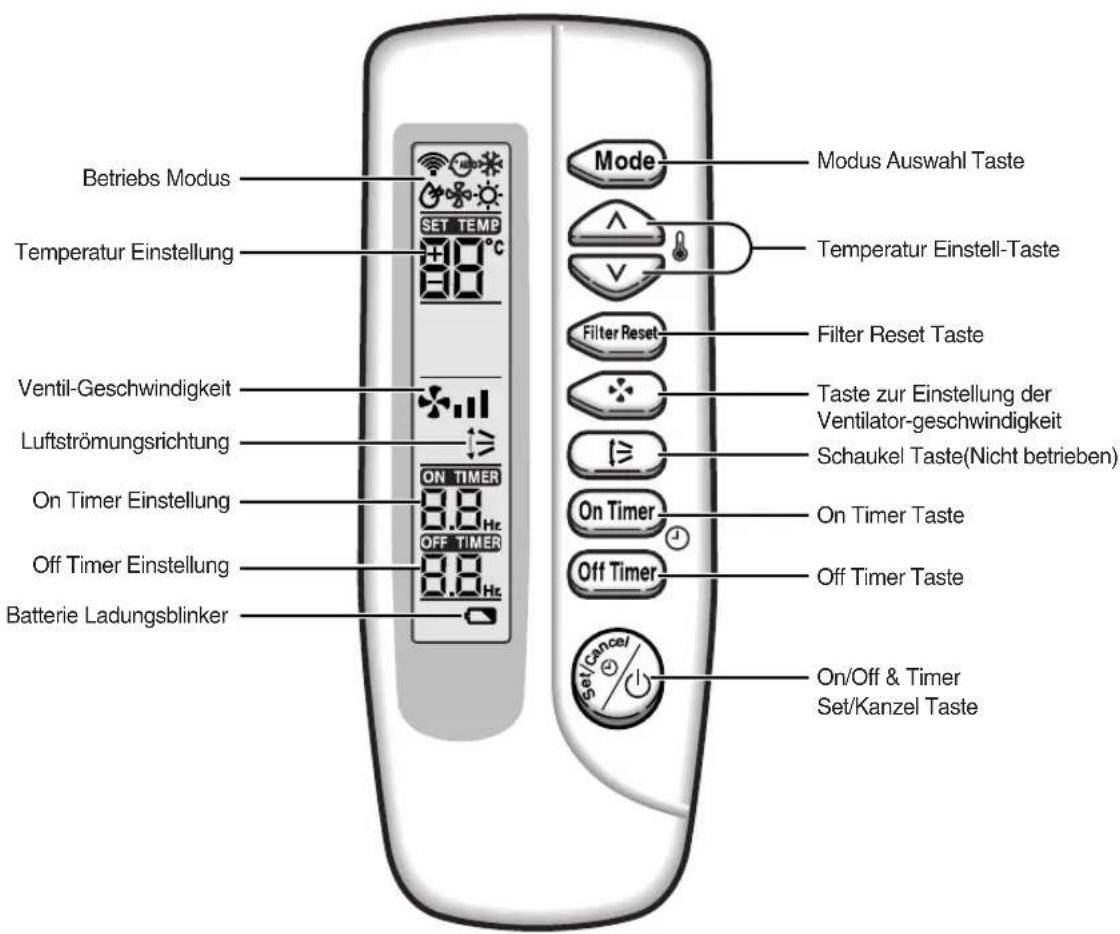

Drahtloser Fernbedienungsapparat-Tasten und Display

Die drahtloser Fembedienungsapparat ist ein wählbarer Zubehör. Der Drahtlose Fembedienungsapparat zu benutzen, beziehen sich auf ein entsprechende Aufstellunghandbuch.

Betriebs Modus Temperatur Einstellung Ventil-Geschwindigkeit Luftströmungsrichtung On Timer Einstellung Off Timer Einstellung Batterie Ladungsblinker SET TEMP 80°C ON TIMER OFF TIMER 8.8 Hz Mode Modus Auswahl Taste Temperatur Einstell-Taste Filter Reset Filter Reset Taste Taste zur Einstellung der Ventilator-geschwindigkeit Schaukel Taste(Nicht betrieben) On Timer Off Timer On/Off & Timer Set/Kanzel Taste

Beeckung

◆ Nach der Reinigung des Luft-Filters, Filter Reset Taste drücken, wenn das Filter installiert ist.
◆Die Rohrtyp Klimaanlage hat keine Funktion der einstellbaren Luftfluß Richtung. Drum, die Funktion wird nicht arbeiten, auch wenn Sie ▶ Taste drücken.

Empfänger & Anzeiger-Einheit

Der Empfänger & Anzeiger Einheit ist ein Option-zubehörteil und es wird an der Wand installiert. Die Empfänger & Anzeiger-einheit Fernbedienungsapparat zu benutzen, beziehen sich auf ein entsprechende Aufstellunghandbuch.

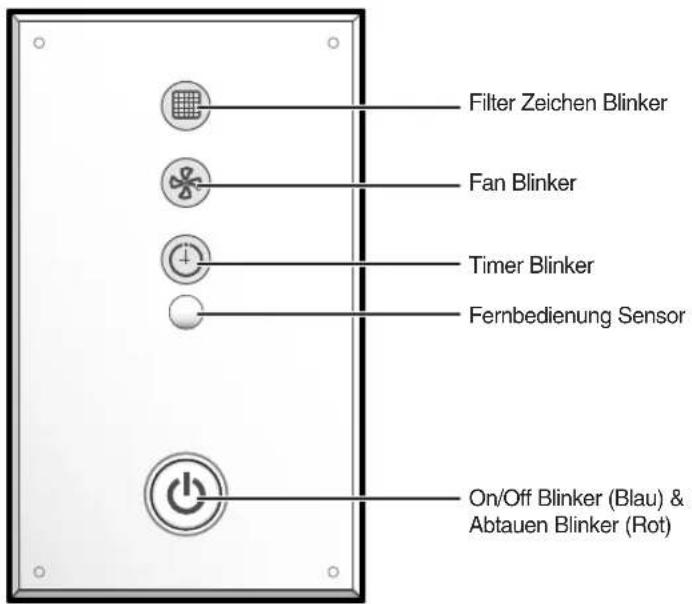

Verborgene Typ

Filter Zeichen Blinker Fan Blinker Timer Blinker Fernbedienung Sensor On/Off Blinker (Blau) & Abtauen Blinker (Rot)

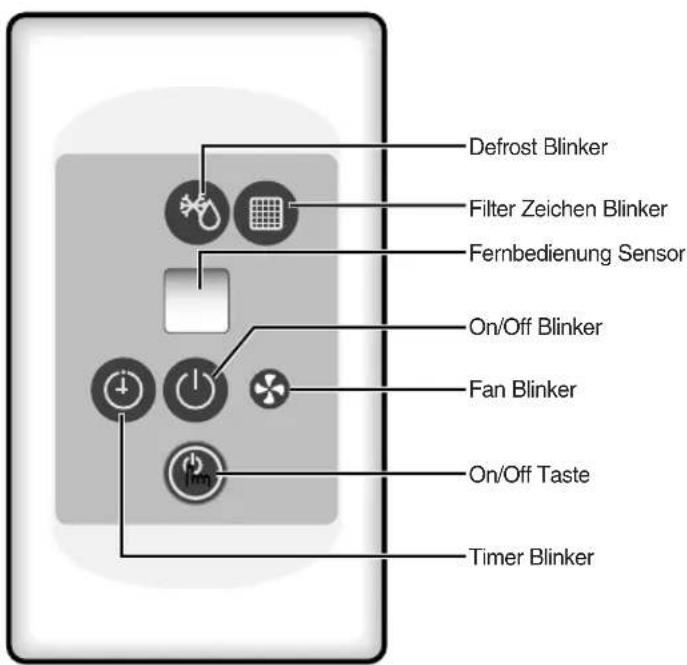

Standard Typ

Defrost Blinker Filter Zeichen Blinker Fernbedienung Sensor On/Off Blinker Fan Blinker On/Off Taste Timer Blinker

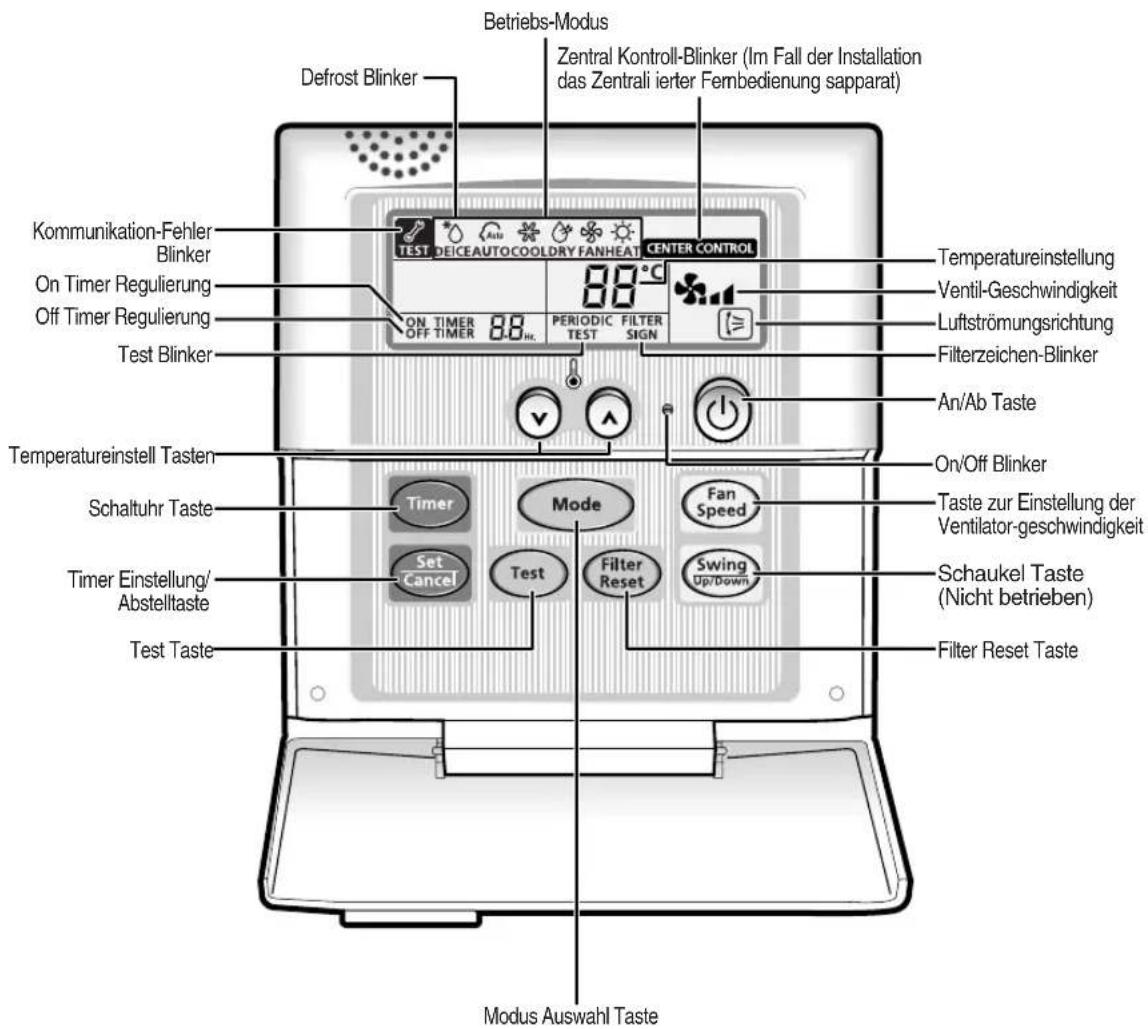

Draht-Fernbedienungsapparat-Tasten und Display

Der Draht Fernbedienungsapparat zu benutzen, beziehen sich auf ein entsprechende Aufstellunghandbuch.

Betriebs-Modus Defrost Blinker Zentral Kontroll-Blinker (Im Fall der Installation das Zentrali iertet Fernbedienung sapparat) Kommunikation-Fehler Blinker On Timer Regulierung Off Timer Regulierung Test Blinker TEST DEICEAUTOCOOLORY FANHEAT CENTER CONTROL 88°C ON TIMER OFF TIMER 88m. PERIODIC FILTER TEST SIGN Temperatureinstellung Ventil-Geschwindigkeit Luftströmungsrichtung Filterzeichen-Blinker An/Ab Taste Temperatureinstell Taster Schaltuhr Taste Timer Einstellung/ Abstelltaste Test Taste Mode Fan Speed Test Filter Reset Swing Up/Down Taste zur Einstellung der Ventilator-geschwindigkeit Schaukel Taste (Nicht betrieben) Filter Reset Taste Modus Auswahl Taste

Bun Bung

◆Taste ist nur für Ihren Installation-Spezialist. Sie dürfen sie NICHT drücken.
Nach der Reinigung des Luft-Filters, die Filter Reset Taste drücken, wenn das Filter installiert ist. Die Draht-Fernbedienungsapparat wird die FILTER SIGN Blinker einstellen, wenn es Zeit das Luft Filter zu reinigen ist; siehe auf Seite 13.
◆Die Rohrtyp Klimaanlage hat keine Funktion der einstellbaren Luftfluß Richtung. Drum, die Funktion wird nicht arbeiten, auch wenn Sie die Swing Taste drücken.

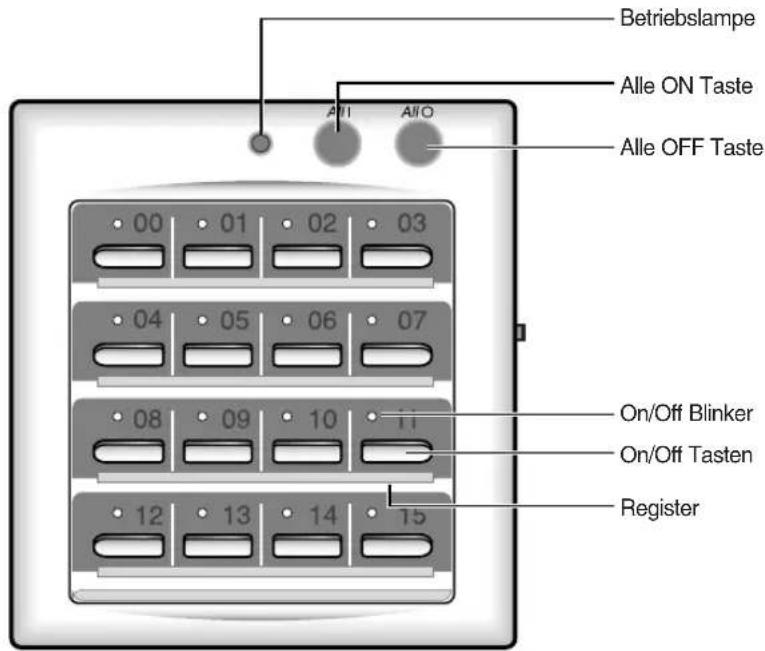

Zentralisierter Fernbedienungsapparat

Der Zentralisierte Kontrollappart ist ein Option-zubehörteil und es wird an der Wand installiert.

Der Zentralisierte Fernbedienungsapparat zu benutzen, beziehen sich auf ein entsprechende Aufstellunghandbuch.

Vorderseite Ansicht

Betriebslampe Alle ON Taste Alle OFF Taste 00 01 02 03 04 05 06 07 08 09 10 12 13 14 15 On/Off Blinker On/Off Tasten Register

Berkelug
◆Die Betriebslampe schaltet ein, auch wenn nur mit dem Zentralisierten Kontrollapparat angeschloßene Klimaanlage in Betrieb ist.

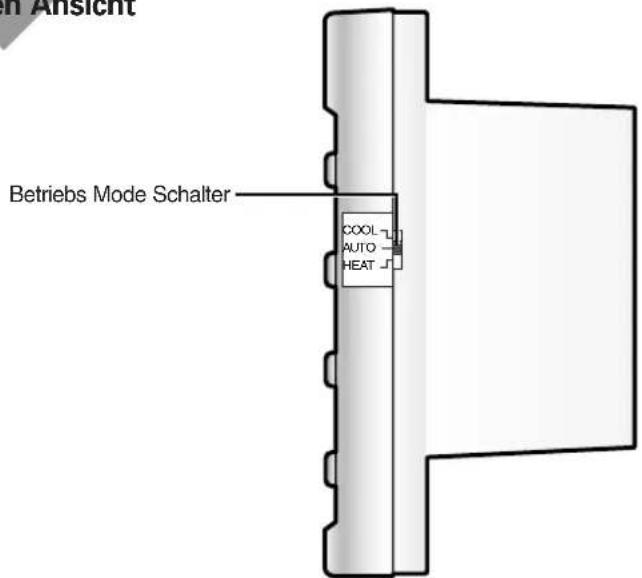

Seiten Ansicht

Betriebs Mode Schalter COOL AUTO HEAT

Berkendung
◆ Die geeignete Betriebsmode mit dem Betriebsmode Schalter wählen, daß dem Benutzer unter der Kühl/Auto/Heizen Mode zu wählen ermöglicht.

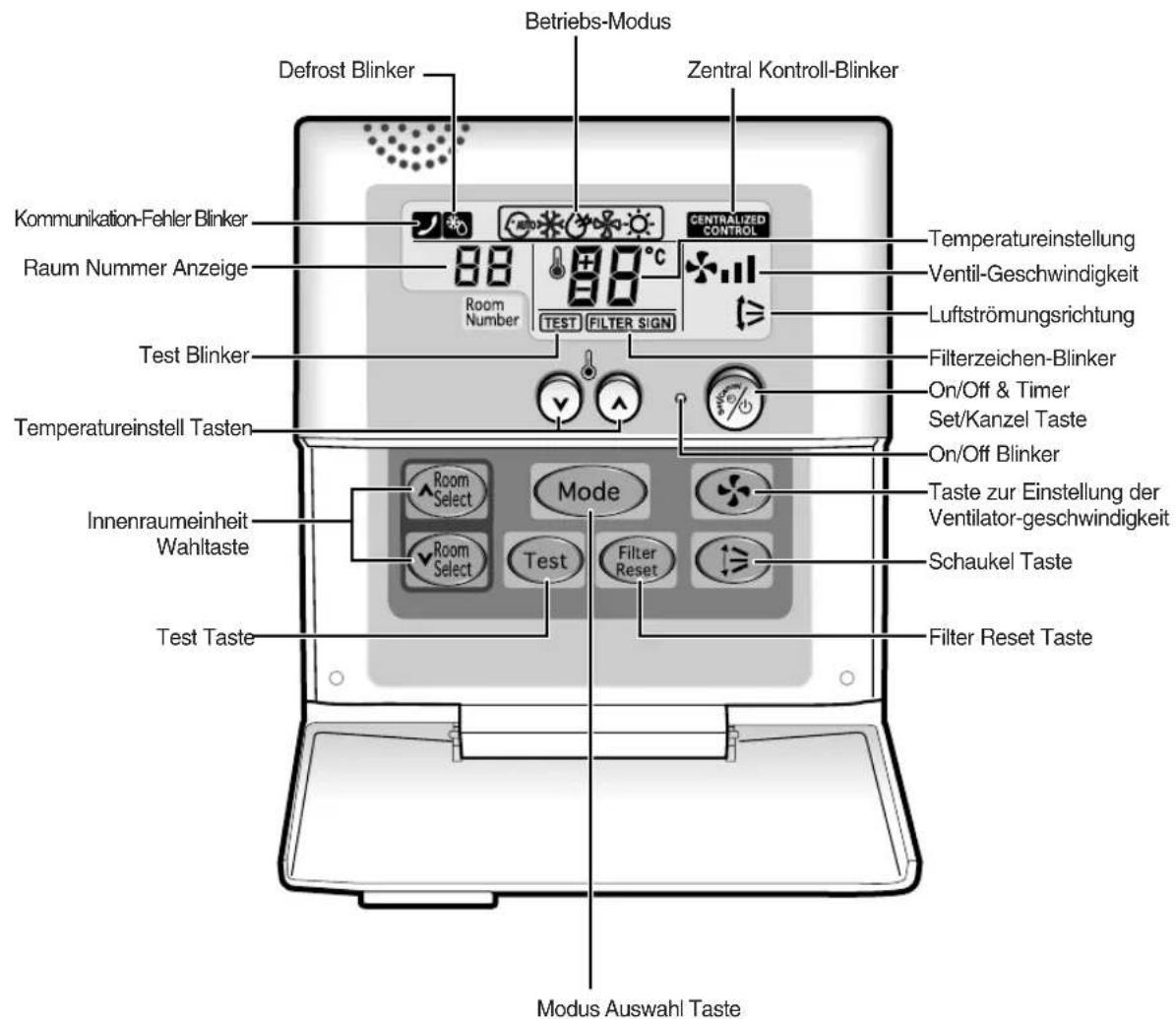

Das Sicherheitsnetz

Der Funktion-kontrollappart ist ein Option-zubehörteil und es wird an der Wand installiert.

Der Funktion-kontrollappart ist ein Sonder-kontrollappart, der mit dem Zentralisierten Kontrollapparat benutzt wird. Die elektrische Bestandteil Kasten Decke.

Betriebs-Modus Defrost Blinker Zentral Kontroll-Blinker Kommunikation-Fehler Blinker Raum Nummer Anzeige 88 Room Number TEST FILTER SIGN CENTRALIZED CONTROL Temperatureinstellung Ventil-Geschwindigkeit Luftströmungsrichtung Test Blinker Filterzeichen-Blinker On/Off & Timer Set/Kanzel Taste On/Off Blinker Taste zur Einstellung der Ventilator-geschwindigkeit Schaukel Taste Temperatureinstell Tasten Innenraumeinheit Wahltaste Test Taste Mode Room Select Room Select Test Filter Reset Filter Reset Taste Modus Auswahl Taste

3En. 64klog

Test Taste ist nur für Ihren Installation-Spezialist. Sie dürfen sie NICHT drücken.
Nach der Reinigung des Luft-Filters, Taste drücken. Die Draht-Fernbedienungsapparat wird die FILTER SIGN Blinker einstellen, wenn es Zeit das Luft Filter zu reinigen ist.

Empfehlungen für den Betrieb

Hier gibt es einige Emphehlungen, die Sie für Ihre Klimaanlage folgen müssen.

Thema Empfehlung
Heizen-Leistungen	Die Hitze-Pumpe in der Klimaanlage absorbiert die Hitze von der Aussenseite-Luft und bringt es im Innenraum/ Wenn die Temperatur von der Aussenseite-Luft sinkt, die Klimaanlage wird weniger heizen. Wenn Sie der Raum nicht genug warm fühlen, das zusätzliche Hitze-Gerät benutzen.
Frost und Entfrosten	Im Fall, dass die aussen Temperatur niedrig ist und die Feuchtigkeit hoch ist, der Frost kann in der Ausseneinheit formen während des HEAT-Betriebs mit der Klimaanlage.◆ Das Heiz-Ventil wird stopfen.◆ Die Abtauen-mode wird automatisch für 5 zu 10 Minuten ausgelöst werden.◆ Der Dampf, der auf der Außeneinheit im Entfrost-Modus produzierte, ist sicher.Sie brauchen keine Vermittlung : Nach 10 Minuten wird die Klimaanlage ordentlich funktionieren.
Hoch Innenraum und Aussenraum Temperaturen	Im Fall, dass die beide Temperaturen vom Innenraum und Aussenraum zu hoch sind und der Modus auf den HEAT ist, das Ausseneinheit-Ventil und der Kompressor werden gelegentlich stopfen.Es ist normal ; Einfach warten und die Klimaanlage wird wieder anschalten.
Power Fehler	Im Fall, dass der Power-Fehler während des Klimaanlage-Betriebs passiert, schalten Sie die Einheit aus. Wenn Power zurückkommt, wird die Klimaanlage im vorig arbeiteten Modus wieder starten.

Temperatur und Feuchtigkeitsbereich

In der nachstehenden Tabelle sind die Temperatur- und Feuchtigkeitsbereiche aufgeführt, in denen die Klimaanlage benutzt werden kann.

Wenn die Klimaanlage benutzt bei der...		Dann...
Hoch Temperatur		Das automatische Schutz-Merkmal kann auslösen und die Klimaanlage wird stopfen.
Niedrige Temperatur		Das Wasser-Auslaufen oder solche Störung kann passieren wenn das Heiz-Wechselgetriebe friert.
Hoch Feuchtigkeit Niveaus		Das Wasser kann verdichten und tröpfeln aus der Oberfläche der Innenraumeinheit wenn die Einheit für lange Zeit nicht gebraucht ist.
Modus	Aussenraum Temperatur	Innenraum Temperatur	Innenraum Feuchtigkeit
Heizen	-15°C bis 24°C appr.	27°C o oder weniger	-
Kühlen	5°C bis 43°C appr.	21°C bis 32°C appr.	80% oder weniger
Trocken	5°C bis 43°C appr.	18°C bis 32°C appr.	-

* Die normative Temperatur für das Heizen ist 7°C. Wenn die Ausseneinheit Temperatur zu 0°C oder niedriger sinkt, kann die Heizfähigkeit, je nach dem Temperaturzustand, reduziert werden. Wenn der Heizungsbetrieb über 32°C(Innenraumeinheit Temperatur) ist, dann es wird nicht fähig, voll zu kühlen.

Reinigen der Klimaanlage

Um die Möglichkeiten der Klimaanlage optimal nutzen zu können, muss die Klimaanlage regelmässig gereinigt werden, um den Staub zu entfernen, der sich auf dem Luftfilter ansammelt.

[Unreadable]

Vor der Reinigung der Klimaanlage sicherstellen, ob der elektrische Leistungsschalter der Einheit ausgeschaltet ist.

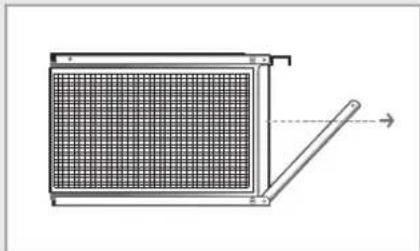

1 Dem Hebel nach rechts oder links drehen, damit der Luftfilter vorbeugend herauszuziehen.(**023/026/035**) Ziehen Sie den Luftfilter rechts oder links, wie Sie wollen.(**052**)
2 Der Luftfilter herausziehen nach Ihrer Installation.
3 Mit einem Staubsauger oder einer Bürste allen Staub von den Luftfiltern entfernen. Im Fall von ernst angesammelte Staube der Luftfilter in warmen Reinigungsmittel-Wasser legen und senkrecht schütteln.
4 Der Luftfilter trocknen.
5 Wenn Sie fertig gemacht haben, der Filter in die Einheit hineinstecken.
6 Der Hebel zurückdrehen.

Bryling

◆ Nach der Reiningung der Klimaanlage, die Taste Filter Reset drücken.
◆ Lassen Sie nicht die Klimaanlage ohne den Filter laufen.

**023/026/035**

Allgemeine Probleme Lösung

Bevor sich an den Kundendienst wenden, führen Sie die folgenden einfachen Prüfungen ausführen. Dadurch können Sie die Zeit und den Aufwand für 3inen eventuell unnötigen Anruf sparen.

Problem	Erläuterung/Lösung
Die Klimaanlage betreibt überhaupt nicht	◆Kontrollieren, ob der Brecher der Klimaanlage angeschaltet ist.
Draht-Fernbedienungsapparat
Die Klimaanlage betreibt mit der Fernbedienung nicht	◆ist auf der Draht-Fernbedienungsapparat angezeigt. In diesem Fall, die Klimaanlage anschalten und mit Ihrem Händler einen Kontakt zu nehmen.
Draht-Fernbedienungsapparat
Wenn mann die Klimaanlage on/off andregt, kann das nicht sofort an/ausschalfen.	◆Im Fall, deß der Dragt-Fernbedienungsapparat für die Gruppe benutzt, die Klimaanlage, die mit der Fernbedienung Verbunden ist, dreht on/off ordenlich an, Drum, das braucht etwas Zeit(bis zu 32 Sekunden).
Drahtloser Fernbedienungsapparat
Die Klimaanlage betreibt mit der Fernbedienung nicht	◆Prüfen, dass sich keine Hindernisse zwischen Ihnen und dem Fernbedienungs-Sensor befinden.◆Die Batterien der drahtloser Fernbedienungsapparat kontrollieren.◆Prüfen, dass die Entfernung zur Innenraumeinheit nicht zu gross ist. (7 Meter/Yards oder weniger)
Drahtloser Fernbedienungsapparat
Es tönt nicht wenn Sie die Taste (On/Off) auf der Fernbedienung drücken	◆Prüfen, dass Sie mit dr Fernbedienung zu dem infrarot-Sensor der Innenraumeinheit gerade zeigen.◆Die Fernbedienung-Batterien wieder einsetzen, wenn es nötig ist.
Die Klimaanlage ist nicht kühl oder heiss	◆Kontrollieren, ob der richtige Betriebs Modus gewählt wurden.◆Die Raum Temperatur ist zu niedrig oder zu hoch.◆Eventuelle wird der Luftfilterschutz durch Staub blockiert: siehe Reinigungsanweisung auf Seite 13.◆Prüfen, ob sich kein Hindemis vor der Ausseneinheit befindet.
Beim Heizen, die verlagte Raum-Temperatur erreicht nicht und die Klimaanlage oft stopht	◆Kontrollieren, ob die verlangte Temperatur richtig eingestellt ist.◆Die Ventil-Geschwindigkeit erhöhen.
