BEDIENUNGSANLEITUNG EB-DCF2X PKM

TECHNOLOGIE FÜR DEN HAUSHALT

TECHNOLOGY FOR DOMESTIC USE

Bedienungsanleitung

Instruction Manual

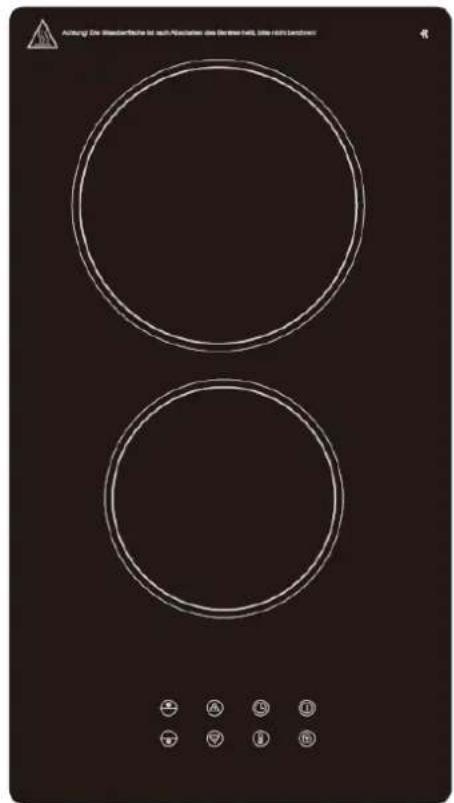

GLASKERAMIKKOCHFELD

GLASS CERAMIC HOB

EB-DCF2X

Achung: Die Wasserfläche ist auch Rechnisse des Betriebs soll, unter nicht werden! A B C D E F G H I J K L M N O P Q R S T U V W X Y Z A B C D E F G H I J K L M N O P Q R S T U V W X Y Z A

Deutsch

Seite

2

English

Page

42

www.pkm-online.de

Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. Falls Sie das Gerät weitergeben, müssen Sie diese Bedienungsanleitung ebenfalls mit übergeben.

Inhalt

1. Sicherheitshinweise....4

1.1 Abkürzungen....5
1.2 Signalwörter 5
1.3 Sicherheitsanweisungen.... 5

1. Installation.... 10

2.1 Entpacken und Wahl des Standorts.... 11
2.2 Anforderungen vor der Installation 12
2.3 Auswahl der Installationsumgebung / Maßangaben...... 12
2.4 Einbau des Kochfeldes 14
2.5 Elektrischer Anschluss....17

1. Bedienung....18

3.1 Kochfeld, Kochzonen und Bedienfeld 18

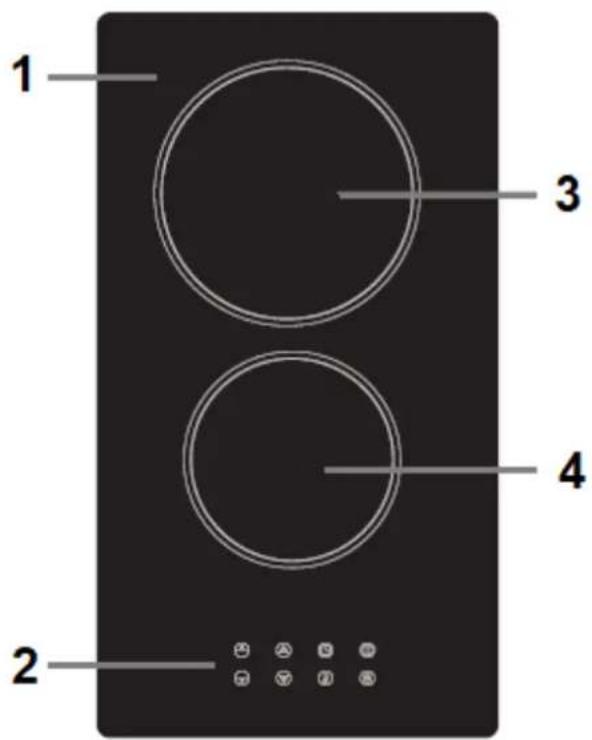

3.1.1 Kochfeld und Kochzonen 18

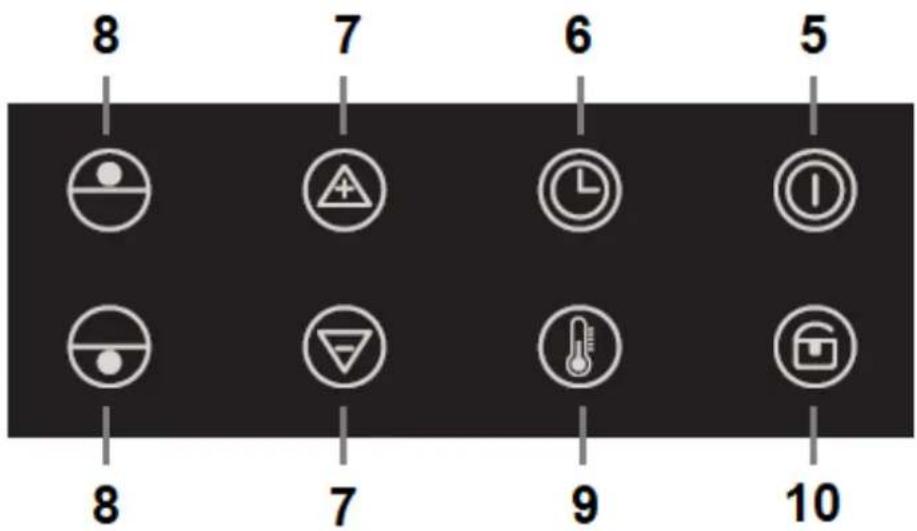

3.1.2 Bedienfeld....19

3.2 Bedienung der Sensoren 19
3.3 Vor der ersten Benutzung....20

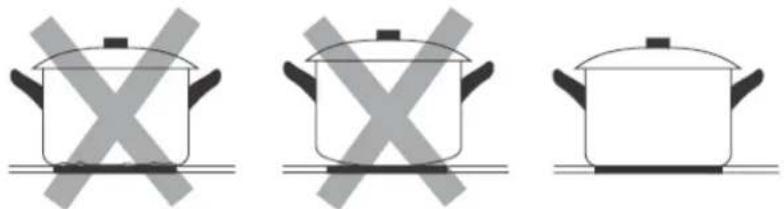

3.4 Geeignetes Kochgeschirr....20
3.5 Einen Kochvorgang beginnen 21

3.5.1 Leistungsstufenmodus (P 1 - P 9)....21
3.5.2 Temperaturmodus (0 ^0 C - 600 ^0 C)....23
3.5.3 Überprüfung der aktuellen Temperaturen der Kochzonen...... 24

3.6 Nach Beendigung eines Kochvorgangs 25
3.7 Tastensperre 26
3.8 Benutzung des Timers....27
3.8.1 Max. wählbare Zeitspannen des Timers im Leistungsstufenmodus...... 29

3.8.2 Max. wählbare Zeitspannen des Timers im Temperaturmodus ..... 29
3.9 Warnung vor Restwärme....29
3.10 Automatische Abschaltung.... 30

1. Umweltschutz.... 31

2. Hinweise für das Kochen und Braten.... 32

5.1 Tipps für das Kochen und Braten 32
5.2 Leistungsstärken und Temperaturen 34

1. Reinigung und Pflege 35
2. Problembehandlung 37
3. Technische Daten 39
4. Entsorgung 40
5. Garantiebedingungen 41
6. Technische Zeichnung / Technical drawing 78

Entsorgen Sie dieses Gerät nicht zusammen mit ihrem Hausmüll. Das Gerät darf nur über eine Sammelstelle für wiederverwendbare elektrische und elektronische Geräte entsorgt werden. Entfernen Sie nicht die Symbole / Aufkleber am Gerät.

i Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen Details von dem tatsächlichen Design Ihres Gerätes abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten.
Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionsweise des Gerätes haben.
i Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften Ihres Wohnorts.
Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert und weist somit vielleicht Unterschiede zur Bedienungsanleitung auf. Dennoch sind die Funktionen und Betriebsbedingungen identisch, sodass Sie die Bedienungsanleitung im vollen Umfang nutzen können. Technische Änderungen bzw. Druckfehler bleiben vorbehalten.

EG - KONFORMITÄTSERKLÄRUNG

★ Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen sämtlichen harmonisierten Anforderungen.
★ Die relevanten Unterlagen können durch die zuständigen Behörden über den Produktverkäufer angefordert werden.

LESEN SIE VOR DER ERSTEN BENUTZUNG DES GERÄTES DIE GESAMTEN SICHERHEITSHINWEISE UND SICHERHEITSANWEISUNGEN GRÜNDLICH DURCH.

Die darin enthaltenen Informationen dienen dem Schutz Ihrer Gesundheit. Die Nichtbeachtung der Sicherheitshinweise und Sicherheitsanweisungen kann zu schweren Beeinträchtigungen Ihrer Gesundheit und im schlimmsten Fall zum Tod führen.

Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine Beschädigung des Gerätes zu vermeiden.
i Prüfen Sie auf jeden Fall auch das technische Umfeld des Gerätes! Sind alle Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sämtliche Arbeiten, die zum Anschluss des Gerätes an die Stromversorgung notwendig sind, dürfer nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.
Das Gerät ist ausschließlich zur privaten Nutzung bestimmt.
Das Gerät ist ausschließlich zum Kochen in einem Privathaushalt bestimmt.
Das Gerät darf in Wohnmobilen/Campingwagen bei Festeinbau unter Einhaltung der TÜV-Vorschriften mit 230V AC betrieben werden.
Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume bestimmt.
i Dieses Gerät darf nicht für gewerbliche Zwecke und in öffentlichen Verkehrsmitteln betrieben werden.
i Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäßen Verwendung.
Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist, das Gerät zu benutzen.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

DIESE BEDIENUNGSANLEITUNG MUSS FÜR JEDE PERSON, WELCHE DAS GERÄT BETREIBT, STETS ZUGÄNGLICH SEIN; VERGEWISSEHN SIE SICH, DASS DIE BEDIENUNGSANLEITUNG VOR DEM BETRIEB DES GERÄTES GELESEN UND VERSTANDEN WURDE.

1.1 Abkürzungen

SENSORTASTE(N)

▶ TASTE(N) und / oder SENSOR(EN)

1.2 Signalwörter

⚠️ GEFAHR! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, eine unmittelbare Gefährdung für Leben und Gesundheit zur Folge hat.

⚠️ WARNING! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, eine mögliche bevorstehende Gefährdung für Leben und Gesundheit zur Folge hat.

⚠ VORSICHT! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, zu mittelschweren oder kleineren Verletzungen führen kann.

HINWEIS! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, eine mögliche Beschädigung des Gerätes zur Folge hat.

1.3 Sicherheitsanweisungen

GEFAHR!

Zur Verringerung der Stromschlaggefahr:

1. Eine Nichtbeachtung der Anweisungen in dieser Bedienungsanleitung gefährdet das Leben und die Gesundheit des Gerätebetreibers und / oder kann das Gerät beschädigen.
2. Das Gerät darf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) an die Stromversorgung angeschlossen werden, welche die landesüblichen gesetzlichen Verordnungen und die Zusatzvorschriften der örtlichen Stromversorgungsunternehmen genau kennt und sorgfältig beachtet.
3. Alle elektrischen Arbeiten müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden. Es dürfen keine Änderungen oder willkürlichen Veränderungen an der Stromversorgung durchgeführt werden. Der Anschluss muss in

Übereinstimmung mit den örtlich geltenden gesetzlichen Bestimmungen erfolgen.

1. Schließen Sie das Gerät keinesfalls an die Stromversorgung an, wenn das Gerät, das Netzkabel oder der Netzstecker sichtbare Beschädigungen aufweisen.

2. Versuchen Sie niemals selbst, das Gerät zu reparieren. Reparaturen, die von dazu nicht qualifizierten Personen durchgeführt werden, können zu ernsthaften Verletzungen und Schäden führen. Falls Ihr Gerät nicht ordnungsgemäß funktioniert, kontaktieren Sie das Geschäft, in dem Sie das Gerät erworben haben. Lassen Sie nur Original-Ersatzteile einbauen.

3. Wenn das Netzanschlusskabel beschädigt ist, darf es ausschließlich vom Hersteller oder einem vom Hersteller autorisierten Kundendienst oder einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgetauscht werden.

4. Berühren Sie den Netzanschlussstecker, den Netzschalter oder andere elektrische Komponenten niemals mit nassen oder feuchten Händen. STROMSCHLAGGEFAHR!

⚠️ WARNING!

Zur Verringerung der Verbrennungsgefahr, Stromschlaggefahr, Feuergefahr oder von Personenschäden:

1. Betreiben Sie das Gerät nur mit 220 - 240 V AC / 50 Hz.
2. Trennen Sie das Gerät von der Stromversorgung, bevor Sie irgendwelche Reinigungs- oder Wartungsarbeiten an dem Gerät vornehmen.
3. Die technischen Daten Ihrer elektrischen Versorgung müssen den auf dem Typenschild angegebenen Werten entsprechen. Ihr Hausstrom muss mit einem Sicherungsautomaten zur Notabschaltung des Gerätes ausgestattet sein.
4. Das Gerät muss immer entsprechen den Anforderungen der jeweiligen Stromversorgung geerdet werden. Der Hauptstromkreislauf muss über eine eingebaute Sicherheitsabschaltung verfügen.
5. Sämtliche Arbeiten, die zum Anschluss des Gerätes an die Stromversorgung notwendig sind, dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.
6. Sollte es zu irgendeiner Fehlfunktion aufgrund eines technischen Defekts kommen, trennen Sie das Gerät umgehend von der Stromversorgung (entsprechende Haussicherung abschalten).

Melden Sie die Fehlfunktion ihrem Kundendienst, damit diese umgehend behoben werden kann.

1. Reparieren Sie das Gerät niemals selbst. Reparaturen, die von dazu nicht qualifizierten Personen durchgeführt werden, können zu ernsthaften Verletzungen und Schäden führen. Nehmen Sie stattdessen immer Verbindung zu Ihrem Kundendienst auf. Lassen Sie ausschließlich Original-Ersatzteile einbauen.

2. Verwenden Sie zum Anschluss des Gerätes keine Adapter, Steckdosenleisten oder Verlängerungskabel. BRANDGEFAHR!

3. Falls die Oberfläche des Gerätes Risse aufweisen sollte, schalten Sie es umgehend aus und trennen Sie es von der Stromversorgung. STROMSCHLAGGEFAHR!

4. Nehmen Sie keine Veränderungen an dem Gerät vor.

5. Dieses Gerät darf nicht unter Zuhilfenahme eines externen Timers oder einer vom Gerät unabhängigen Fernbedienung betrieben werden.

6. Schalten Sie das Gerät nach Benutzung immer wie in dieser Bedienungsanleitung beschrieben ab.

7. Der Küchenraum muss trocken und gut zu belüften sein. Wenn das Gerät aufgebaut wird, müssen alle Kontroll- und Bedienelemente gut zugänglich sein.

8. Die Furnierungen von Schränken müssen mit einem hitzeresistenten Leim befestigt sein, der Temperaturen von 100^ C widersteht.

9. Angrenzende Möbelstücke und alle zur Installation verwendeten Materialien müssen mindestens einer Temperatur von 85°C über der Raumtemperatur des Raums, in dem das Gerät installiert ist, während des Betriebs des Gerätes widerstehen können.

10. Schließen Sie das Gerät nicht in Räumen oder an Orten an, in denen oder in deren Umgebung sich brennbare Materialien wie Benzin, Gas oder Farben befinden. Dieser Warnhinweis bezieht sich auch auf die Dämpfe, die durch diese Materialien freigesetzt werden.

11. Dunstabzugshauben müssen entsprechend den Anweisungen ihrer Hersteller angebracht werden.

12. Der Sicherheitsabstand zwischen der Kochoberfläche und einem sich darüber befindenden Schrank muss mindestens 450 mm betragen.

13. Der Sicherheitsabstand zwischen der Kochoberfläche und einer sich darüber befindenden Dunstabzugshaube muss mindestens 760 mm betragen.

14. Lagern Sie keine Gegenstände auf dem Kochfeld. BRANDGEFAHR!

15. Lassen Sie kein Kochgeschirr, das zubereitetes Gargut mit Anteilen von Fett oder Öl enthält, unbeaufsichtigt auf einer eingeschalteten Kochzone stehen. Heiße Fette oder Öle können sich spontan entzünden.

16. Unbeaufsichtigtes Kochen mit Ölen und Fetten kann gefährlich sein und zu einem Feuer führen. Versuchen Sie NIEMALS, ein durch Öl oder Fett unterstütztes Feuer mit Wasser zu löschen. Stattdessen schalten Sie das Gerät ab und ersticken Sie das Feuer mittels eines Deckels oder einer Feuerdecke.
17. Schließen Sie das Gerät nicht in der Nähe von Vorhängen oder Polstermöbeln an. BRANDGEFAHR.
18. Haushaltsausstattungen sowie elektrische Leitungen aller Art dürfen niemals das Gerät berühren, da deren Isolierungsmaterial durch hohe Temperaturen beschädigt oder zerstört wird.
19. Benutzen Sie niemals einen Dampfreiniger zum Reinigen des Gerätes. Der Dampf kann die Elektrik des Gerätes nachhaltig beschädigen. STROMSCHLAGGEFAHR.
20. Berühren Sie niemals die Kochzonen / Kochplatten solange die Restwärmeanzeige nicht erloschen ist. VERBRENNUNGSGEFAHR!
21. Die zugänglichen Bereiche und Teile des Kochfeldes werden bei der Benutzung sehr heiß. Kinder müssen deshalb während der Benutzung des Gerätes von diesem ferngehalten werden. Das Gerät während seines Betriebs zu berühren, kann zu schweren Verbrennungen führen.
22. Kinder dürfen nicht mit dem Gerät spielen.
23. Beaufsichtigen Sie Kinder stets, wenn diese sich in der Nähe des Gerätes aufhalten.
24. Erlauben Sie Kindern nur dann, das Gerät unbeaufsichtigt zu benutzen, wenn sie vorher in einer solchen Art und Weise im Gebrauch des Gerätes unterwiesen wurden, dass sie das Gerät sicher bedienen können und sich der Gefahren, die durch eine unsachgemäße Bedienung entstehen, unbedingt bewusst sind.
25. Achten Sie beim Auspacken unbedingt darauf, dass die Bestandteile der Verpackung nicht in die Reichweite von Kindern und Tieren gelangen. VERLETZUNGSGEFAHR! ERSTICKUNGSGEFAHR!
26. Verwenden Sie nur Herdwächter, die vom Hersteller des Kochfeldes entwickelt wurden oder in der Bedienungsanweisung als geeignet angegeben sind oder im Gerät integriert sind. Die Verwendung ungeeigneter Herdwächter kann zu Unfällen führen!

⚠ VORSICHT!

1. Benutzen Sie keine aggressiven oder ätzenden Reinigungsmittel und keine scharfkantigen Gegenstände zum Reinigen des Gerätes, da diese die Oberfläche verkratzen und somit Risse im Glas verursachen.
2. Schalten Sie das Kochfeld nicht an, bevor Sie ein Kochgeschirr auf eine Kochzone gestellt haben.
3. Schalten Sie die Kochzonen nach Benutzung immer aus.
4. Halten Sie das Kochfeld immer sauber. Verunreinigte Bereiche geben die Kochhitze nicht komplett weiter.
5. Schützen Sie das Kochfeld gegen Verunreinigungen.
6. Schalten Sie verunreinigte Bereiche sofort ab.
7. Schalten Sie das gesamte Kochfeld ab, falls Schäden oder Fehlfunktionen auftreten.
8. Lassen Sie kein Kochgeschirr, das zubereitetes Gargut mit Anteilen von Fett oder Öl enthält, unbeaufsichtigt auf einer eingeschalteten Kochzone stehen. Heiße Fette oder Öle können sich spontan entzünden.
9. Kochutensilien können aufgrund der durch die Lebensmittel weitergeleitete Hitze heiß werden. Verwenden Sie immer Topflappen oder Backofenhandschuhe zum Umgang mit Ihrem Essgeschirr / Kochgeschirr.
10. Die Klingen von Kochfeld-Reinigungsschabern sind äußerst scharf. Schneiden Sie sich nicht an den Klingen, wenn Sie deren Sicherheitsabdeckung entfernt haben.
11. Metallene Gegenstände wie Messer, Gabeln, Löffel und Deckel sollten nicht auf die Oberfläche des Gerätes gelegt werden, da diese heiß werden können.
12. Das Gerät entspricht der gegenwärtigen europäischen Sicherheitsgesetzgebung. Wir möchten hierbei aber ausdrücklich betonen, dass diese Entsprechung nichts an der Tatsache ändert, dass die Oberflächen des Gerätes während der Benutzung heiß werden und nach dem Ende der Benutzung noch Restwärme ausstrahlen.

HINWEIS!

1. Wenn Sie das Gerät bewegen, halten Sie es immer am unteren Ende fest und heben Sie es vorsichtig an. Halten Sie das Gerät dabei aufrecht.

2. Stellen oder legen Sie keine schweren Gegenstände auf das Kochfeld.

3. Benutzen Sie ausschließlich für Glaskeramik geeignetes Kochgeschirr, da Sie ansonsten das Gerät beschädigen.

4. Merken Sie sich die Positionen aller Teile des Gerätes, wenn Sie es auspacken, für den Fall, es noch einmal einpacken und transportieren zu müssen.
5. Benutzen Sie das Gerät nicht, bevor alle dazugehörigen Teile sich ordnungsgemäß an ihren dafür vorgesehenen Stellen befinden.
6. Stellen Sie kein überschweres Kochgeschirr auf das Kochfeld.
7. Die Belüftungsöffnungen des Gerätes oder dessen Einbauvorrichtung (falls Ihr Gerät für einen Einbau geeignet ist) müssen immer frei und unbedeckt sein.
8. Das Typenschild darf niemals unleserlich gemacht oder gar entfernt werden! Falls das Typenschild unleserlich gemacht oder entfernt wurde, entfällt jeglicher Garantieanspruch!

LESEN SIE DIESE ANLEITUNG GRÜNDLICH DURCH UND BEWAHREN SIE DIESE SICHER AUF.

★ Bei Nichtbeachtung dieser Anweisungen wird keinerlei Haftung für Personen- oder Materialschäden übernommen.

2. Installation

⚠️ GEFAHR! Alle elektrischen Arbeiten müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden. Es dürfen keine Änderungen oder willkürlichen Veränderungen an der Stromversorgung durchgeführt werden. Der Anschluss muss in Übereinstimmung mit den örtlich geltenden gesetzlichen Bestimmungen erfolgen. STROMSCHLAGGEFAHR!

⚠️ GEFAHR! Das Kochfeld muss von einer qualifizierten Fachkraft installiert werden. Führen Sie die Installation niemals eigenständig aus.

⚠️ WARNING! Der Sicherheitsabstand zwischen der Kochoberfläche und einem sich darüber befindenden Schrank muss mindestens 450 mm betragen.

⚠️ WARNING! Der Sicherheitsabstand zwischen der Kochoberfläche und einer sich darüber befindenden Dunstabzugshaube muss mindestens 760 mm betragen.

⚠ VORSICHT! Das Gerät darf nicht über Kühlgeräten, Geschirrspülmaschinen und Wäschetrocknern installiert werden.

⚠ VORSICHT! Lassen Sie das Gerät so installieren, dass eine optimale Wärmeabstrahlung zur Aufrechterhaltung der Betriebssicherheit ermöglicht wird.

⚠ VORSICHT! Die Wand und die Einflussbereiche der Wärmeabstrahlung oberhalb der Arbeitsplatte müssen hitzeresistent sein.

⚠ VORSICHT! Zur Vermeidung von Schäden müssen die Verbundschichten und Kleber hitzeresistent sein.

i Die Installation liegt in der Verantwortung des Kunden. Falls die Hilfe des Herstellers zur Korrektur von Fehlern, die auf Grund einer unsachgemäßen Installation entstanden sind, benötigt wird, ist eine solche Hilfeleistung nicht durch die Garantie abgedeckt. Eine unsachgemäße Installation kann zu erheblichen Verletzungen von Personen oder Tieren bzw. zu einer Beschädigung Ihres Eigentums führen. Der Hersteller kann für solche Verletzungen bzw. Schäden nicht verantwortlich gemacht werden.

2.1 Entpacken und Wahl des Standorts

1. Packen Sie das Gerät vorsichtig aus. Beachten Sie unbedingt die Hinweise zur Entsorgung des Gerätes in dieser Bedienungsanleitung.
2. Das Gerät ist möglicherweise für den Transport mit Transportsicherungen geschützt. Entfernen Sie diese komplett. Benutzen Sie keine aggressiven Reinigungsmittel, um Reste der Transportsicherungen zu entfernen.
3. Überprüfen Sie vor dem Anschluss des Gerätes, ob das Netzanschlusskabel oder das Gerät selbst keine Beschädigungen aufweisen.
4. Installieren Sie das Gerät nicht an einem Ort, an dem es mit Wasser oder Regen in Kontakt kommen kann, damit die Isolierungen der Elektrik keinen Schaden nehmen.
5. Installieren Sie das Gerät auf einem geraden, trockenen und festen Untergrund. Kontrollieren Sie mit einer Wasserwaage den ordnungsgemäßen Aufbau Ihres Gerätes.
6. Schließen Sie das Gerät ausschließlich an einer zugewiesenen und ordnungsgemäß geerdeten Anschlussdose an.
7. Schließen Sie da Gerät ordnungsgemäß an die Stromversorgung an.

2.2 Anforderungen vor der Installation

Die Arbeitsplatte muss rechteckig und eben sein und aus hitzeresistentem Material bestehen. Es dürfen keine Bauteile die Installationsfläche beeinträchtigen.
Die Dicke der Arbeitsplatte zur Installation des Kochfeldes muss zwischen 40 und 50 mm betragen.
Die Installation muss allen Sicherheitsanforderungen und relevanten Normen und gesetzlichen Bestimmungen entsprechen.
➢ Verwenden Sie hitzeresistente und leicht zu reinigende Wandabschlüsse wie Keramikfliesen für die das Kochfeld umgebende Wandoberfläche.
➢ Schranktüren und Schubladen dürfen nicht mit dem Netzanschlusskabel in Kontakt kommen.
Das Gerät benötigt eine angemessene Frischluftzufuhr von außen zu seiner Unterseite.
Wenn das Gerät über einem Backofen installiert wird, muss der Backofen über eine Gehäusekühlung verfügen.
➢ Installieren Sie eine Thermalschutzsperre unterhalb der Unterseite des Gerätes, wenn Sie es über einer Schublade oder einem Schrank einbauen.
Der Trennschutzschalter muss leicht zugänglich sein.

2.3 Auswahl der Installationsumgebung / Maßangaben

HINWEIS! Das Kochfeld darf auf keinen Fall mit Fugendichtungsmittel (z.B. Silikon) abgedichtet werden. Kochfeld und Arbeitsplatte können beschädigt werden, wenn das Kochfeld ausgebaut werden muss.

1. Bereiten Sie die Einbauöffnung entsprechend der Angaben auf den folgenden Abbildungen vor Stellen Sie für die Installation und Benutzung einen Mindestfreiraum von 50 mm und 200 mm um die Öffnung herum bereit (s. Abb. unten; ERFORDERLICHER MINDESTFREIRAUM UM DIE EINBAUÖFFNUNG HERUM).
2. Die Dicke der Arbeitsplatte muss zwischen 40 und 50 mm betragen. Verwenden Sie für die Arbeitsplatte ausschließlich hitzeresistentes Material, um Deformationen aufgrund der Wärmeabstrahlung des Kochfeldes zu vermeiden.

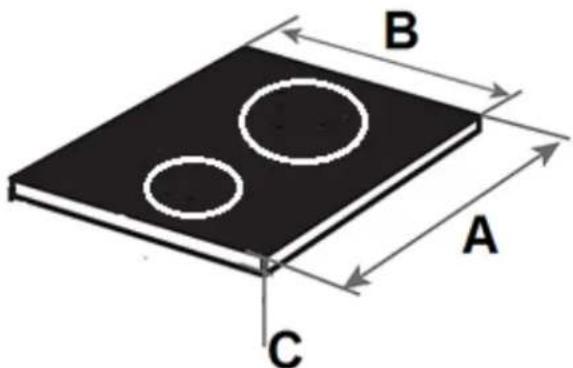

MAße DES KOCHFELDES:

B A C

A(TIEFE)	B(BREITE)	C(HÖHE / EINBAUTIEFE)
520 mm	288 mm	64 mm / 58 mm

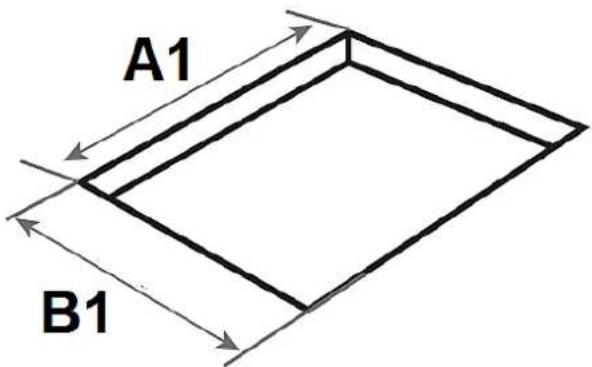

MAße DER EINBAUÖFFNUNG:

A1 B1

A1(TIEFE)	B1(BREITE)
500 mm	268 mm

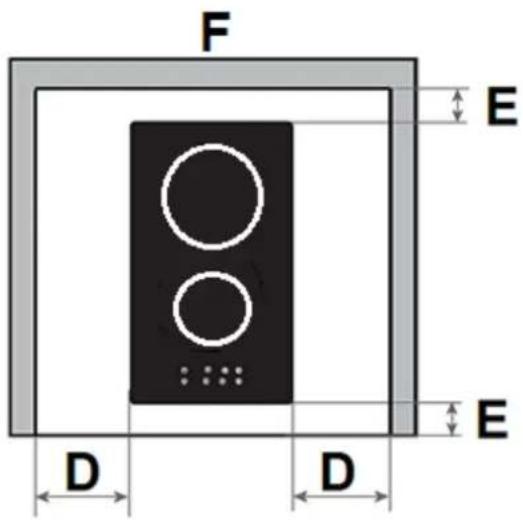

ERFORDERLICHER MINDESTFREIRAUM UM DIE EINBAUÖFFNUNG HERUM:

2.4 Einbau des Kochfeldes

⚠️ GEFAHR! Das Kochfeld muss von einer qualifizierten Fachkraft installiert werden. Führen Sie die Installation niemals eigenständig aus.

Der Sicherheitsabstand zwischen der Kochoberfläche und einem sich darüber befindenden Schrank muss mindestens 450 mm betragen.
Der Sicherheitsabstand zwischen der Kochoberfläche und einer sich darüber befindenden Dunstabzugshaube muss mindestens 760 mm betragen.
Das Gerät darf nicht über Kühlgeräten, Geschirrspülmaschinen und Wäschetrocknern installiert werden.
i Lassen Sie das Gerät so installieren, dass eine optimale Wärmeabstrahlung zur Aufrechterhaltung der Betriebssicherheit ermöglicht wird.
i Die Wand und die Einflussbereiche der Wärmeabstrahlung oberhalb der Arbeitsplatte müssen hitzeresistent sein.
i Zur Vermeidung von Schäden müssen die Verbundschichten und Kleber hitzeresistent sein.

Das Kochfeld muss unbedingt ordnungsgemäß belüftet werden. Der Lufteinlass (D) und Luftauslass (E) dürfen in keiner Weise blockiert sein (s. Abb. unten). Das Gerät muss sich immer im ordnungsgemäßen Zustand befinden.

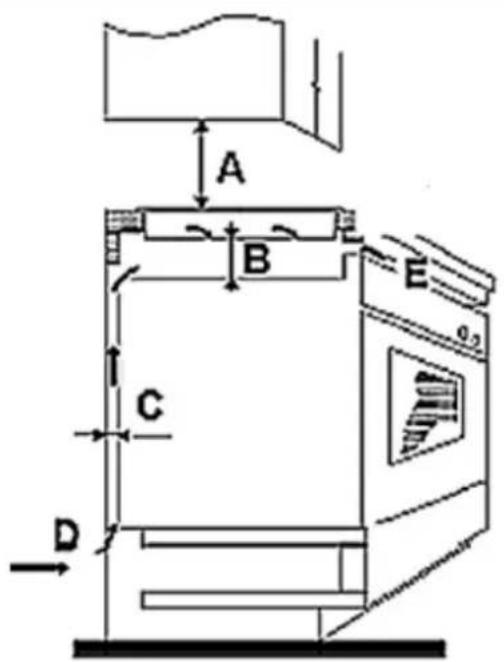

MINDESTABSTÄNDE FÜR EINE ORDNUNGSGEMÄße BELÜFTUNG:

A B C D E 0.2

B C E

C = BELÜFTUNGSSCHLITZ / E = LUFTAUSLASS

A	B	C	D	E
Schrank➢ mind. 450 mmDunstabzugshaube➢ mind. 760 mm	mind. 50 mm	mind. 30 mm	Lufteinlass	mind. 15 mm

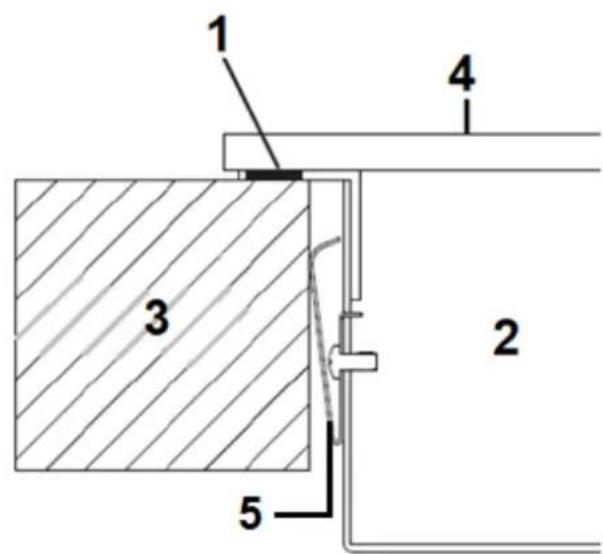

EINBAU DES KOCHFELDES:

i Installieren Sie eine Thermalschutzsperre unterhalb der Unterseite des Gerätes, wenn Sie es über einer Schublade oder einem Schrank einbauen.
1. Bevor Sie das Kochfeld in die Arbeitsplatte einbauen, müssen Sie eventuell die selbstklebende Dichtung ordnungsgemäß an der unteren Kante des Kochfeldes befestigen ^1 .
i Die Dichtung muss ordnungsgemäß befestigt werden. Die Dichtung muss fest an der Unterkante des Kochfeldes anliegen (keine Überlappungen, keine Lücken etc.), um zu verhindern, dass später Flüssigkeit etc. in die Einbauöffnung eindringen kann.

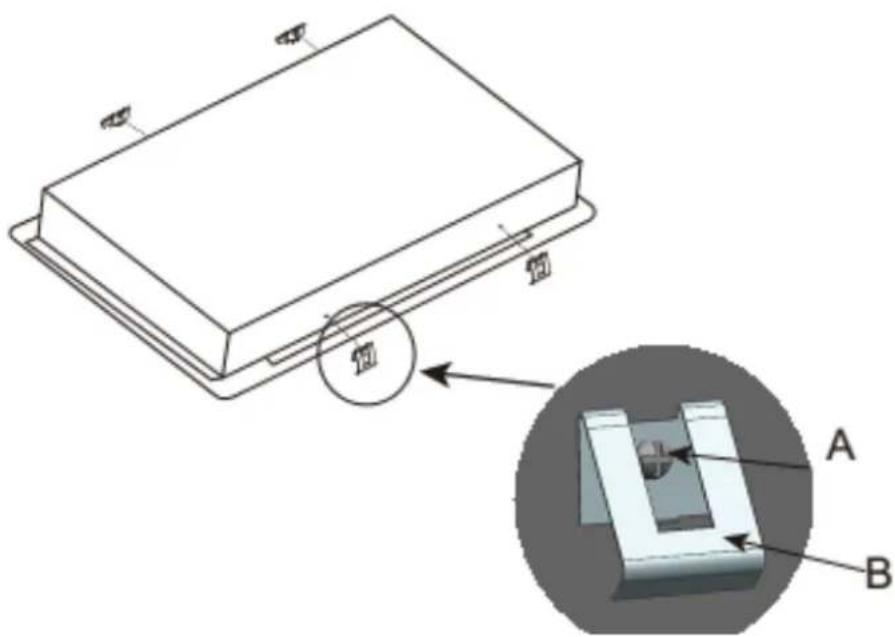

BEFESTIGUNG DER HALTEKLAMMERN:

1. Befestigen Sie die Halteklammern an den Seiten des Kochfeldes, indem Sie das eine Ende der Halteklammern in die vorgebohrten Löcher einschrauben (s. Abb. unten).

1. Setzen Sie das Kochfeld in die Einbauöffnung ein und drücken Sie es vorsichtig nach unten, bis das Kochfeld und die Dichtung fest auf der Arbeitsplatte aufliegen (s. Abb. unten).

1 4 3 2 5

1	DICHTUNG
2	KOCHFELD
3	ARBEITSPLATTE
4	OBERSEITE DES KOCHFELDES
5	HALTEKLAMMER

2.5 Elektrischer Anschluss

⚠️ GEFAHR! Alle elektrischen Arbeiten müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.

Es dürfen keine Änderungen oder willkürlichen Veränderungen an der Stromversorgung durchgeführt werden. Der Anschluss muss in Übereinstimmung mit den örtlich geltenden gesetzlichen Bestimmungen erfolgen. STROMSCHLAGGEFAHR!

1. Verwenden Sie zum Anschluss des Gerätes ausschließlich einen Schuko-Stecker und eine ordnungsgemäß geerdete Sicherheits-Netzanschlussdose.

2. Ihr Hausstromnetz muss für die Leistungsaufnahme des Gerätes geeignet sein.

3. Die Stromspannung muss den auf dem Typenschild angegebenen Werten entsprechen.

4. Das Netzanschlusskabel muss den auf dem Typenschild angegebenen Werten widerstehen können.

5. Verwenden Sie zum Anschluss keine Adapter, Spannungsminderer oder Verzweigungsvorrichtungen, da diese zu einer Überhitzung führen können. BRANDGEFAHR!

6. Das Netzanschlusskabel darf keine heißen Bereiche berühren und muss dergestalt verlegt werden, dass seine Temperatur 70 °C nicht übersteigt.

7. Wenn die Netzsteckdose für den Benutzer nicht mehr zugänglich ist, muss bei der Installation eine Trennvorrichtung für jeden Pol eingebaut werden. Als Trennvorrichtung werden Schalter mit einer Kontaktöffnung von mindestens 3 mm bezeichnet. Dazu gehören LS-Schalter, Sicherungen und Schütze (EN 60335). Die Stromversorgung des Gerätes muss über einen 16 A Sicherungsautomaten erfolgen. Fragen Sie im Zweifelsfall die örtlichen Baubehörde um Rat und informieren Sie sich über die entsprechenden Rechtsvorschriften.

8. Das Netzanschlusskabel darf nicht geknickt oder gepresst werden.

9. Überprüfen Sie das Netzanschlusskabel regelmäßig. Das Netzanschlusskabel darf nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgetauscht werden.

3. Bedienung

i Lesen Sie die komplette Bedienungsanleitung, bevor Sie das Gerät erstmalig in Betrieb nehmen. Beachten Sie hierbei besonders die Sicherheits- und Warnhinweise!

i Entfernen Sie alle Schutzfolien, die sich noch an dem Gerät befinden können.

3.1 Kochfeld, Kochzonen und Bedienfeld

3.1.1 Kochfeld und Kochzonen

1 2 3 4

1	GLASKERAMIKPLATTE
2	BEDIENFELD (s. unten)
3	KOCHZONE / ∅ 180 mm / max. 1800 W
4	KOCHZONE / ∅ 145 mm / max. 1200 W

3.1.2 Bedienfeld

8 7 6 5 8 7 9 10

5	Sensortaste « EIN / AUS ».
6	TIMER
7	Sensortasten « + / - »:➢ zur Auswahl der LEISTUNGSSTUFEN der Kochzonen (P 1 - P 9).➢ zur Auswahl der TEMPERATUREN der Kochzonen (0 °C - 600 °C).➢ zur Einstellung des TIMERS.
8	Sensortasten zur AUSWAHL DER KOCHZONEN.
9	Sensortaste « TEMPERATURMODUS »:➢ zur Aktivierung des Temperaturmodus des Kochfeldes.
10	TASTENSPERRE

3.2 Bedienung der Sensoren

Die Sensortasten reagieren auf Berührung, so dass Sie keinen Druck ausüben brauchen.
➢ Berühren Sie die Sensoren mit der Unterseite des oberen Fingerglieds, nicht aber mit der Fingerspitze (siehe Abbildung unten).

Sie hören nach jeder erfolgreichen Eingabe ein akustisches Signal ^2 (Piepen).

Halten Sie den Kontrollbereich immer sauber und trocken. Lassen Sie keine Gegenstände wie Kochutensilien oder Lappen den Kontrollbereich abdecken. Schon ein dünner Film aus Wasser kann die Benutzung der Sensortasten schwierig machen.

3.3 Vor der ersten Benutzung

➢ Reinigen Sie die Oberfläche des Gerätes (siehe Kapitel REINIGUNG UND PFLEGE).

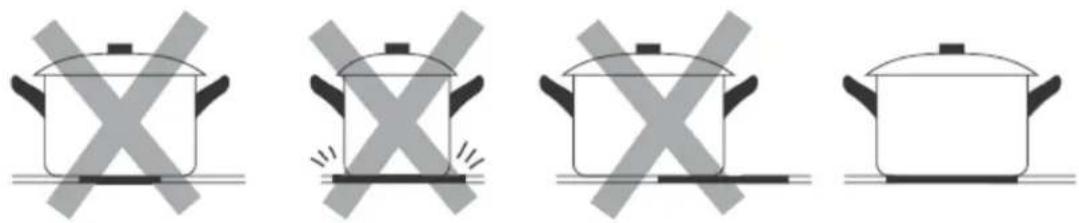

3.4 Geeignetes Kochgeschirr

i Verwenden Sie nur Kochgeschirr, das einen für Glaskeramik geeigneten Boden aufweist.

Der Boden des Kochgeschirrs sollte einen Mindestdurchmesser entsprechend der verwendeten Kochzone aufweisen.

✿ Verwenden Sie kein Kochgeschirr mit zackigen oder scharfen Kanten und rauen oder gekrümmten Böden.

Der Boden Ihres Kochgeschirrs sollte gerade sein, flach auf der Glaskeramik aufliegen und denselben Durchmesser wie die ausgewählte Kochzone aufweisen. Zentrieren Sie das Kochgeschirr immer auf der Kochzone.

Heben Sie das Kochgeschirr immer an, wenn Sie es auf dem Kochfeld bewegen. Schieben Sie es nicht über die Glaskeramik, da Sie diese ansonsten verkratzen können.

3.5 Einen Kochvorgang beginnen

Ihr Kochfeld verfügt über zwei Heizmodi: einen LEISTUNGSSTUFENMODUS und einen TEMPERATURMODUS.
- Sie können die Leistungsstufe oder die Temperatur der Kochzonen individuell einstellen.
i Sie können wählen, ob Sie den LEISTUNGSSTUFENMODUS ODER den TEMPERATURMODUS des Kochfeldes zum Kochen verwenden.
i Stellen Sie das Gerät immer entsprechend Ihrer jeweiligen Kochanforderungen ein.

⚠️ WARNING! Berühren Sie niemals die Kochzonen / Kochplatten solange die Restwärmeanzeige nicht erloschen ist. VERBRENNUNGSGEFAHR!

⚠ VORSICHT! Kochutensilien können aufgrund der durch die Lebensmittel weitergeleitete Hitze heiß werden. Verwenden Sie immer Topflappen oder Backofenhandschuhe zum Umgang mit Ihrem Essgeschirr / Kochgeschirr.

HINWEIS! Benutzen Sie ausschließlich für Glaskeramik geeignetes Kochgeschirr, da Sie ansonsten das Gerät beschädigen.

3.5.1 Leistungsstufenmodus (P 1 - P 9)

- Ist der LEISTUNGSSTUFENMODUS des Kochfeldes aktiviert, können Sie für die gewünschte Kochzone eine Leistungsstufe einstellen. Jede Kochzone ist mit 9 Leistungsstufen (P 1 - P 9) ausgestattet.

Nachdem Sie das Gerät eingeschaltet haben, ertönt das akustische Signal einmal; alle Anzeigen zeigen « P 0 » Daran erkennen Sie, dass sich das Gerät nun im Stand-by-Modus befindet.

Wenn Sie innerhalb 1 Minute keine Einstellung vornehmen, schaltet sich das Gerät automatisch ab.

VERWENDUNG DES LEISTUNGSSTUFENMODUS:

1. Berühren Sie den « EIN / AUS » Sensor, um das Kochfeld einzuschalten.
2. Das Display zeigt « P 0 ».	P 0
3. Stellen Sie ein geeignetes Kochgeschirr auf die GEWÜNSCHTE KOCHZONE. Die Unterseite des Kochgeschirrs sowie die Kochzone sollten dabei stets sauber und trocken sein.
4. Wählen Sie eine Kochzone mit der entsprechenden Sensortaste für die AUSWAHL DER KOCHZONE.
5. Stellen Sie die Leistungsstärke mit den + und - Sensoren ein.➢ Jede Kochzone ist mit 9 Leistungsstufen ausgestattet (P 1 - P 9).➢ Berühren Sie + oder - einmal, wird die Leistungsstufe um 1 erhöht / vermindert.➢ Berühren und halten Sie + oder -, wird die Leistungsstufe im Schnelllauf um 1 erhöht / vermindert.	P 1 - P 9

1. Wenn Sie innerhalb 1 Minute keine Einstellung vornehmen, schaltet sich das Gerät automatisch ab. Sie begännen nun wieder mit Schritt 1.

2. Sie können die Einstellung der Leistungsstufe während des Kochens jederzeit ändern.

Wenn « P 0 » auf dem Display angezeigt wird, können Sie den « - » Sensor einmal berühren, um direkt zu der Leistungsstufencinstellung « P 9 » zu gelangen.

3.5.2 Temperaturmodus ( 0^ C - 600 ^ C)

Ist der TEMPERATURMODUS aktiviert, können Sie für die Kochzonen des Kochfeldes eine Temperatur einstellen. Für jede Kochzone ist eine Temperatur von 0 °C - 600 °C einstellbar.
i Nachdem Sie das Gerät eingeschaltet haben, ertönt das akustische Signal einmal; alle Anzeigen zeigen « P 0 » Daran erkennen Sie, dass sich das Gerät nun im Stand-by-Modus befindet.
Wenn Sie innerhalb 1 Minute keine Einstellung vornehmen, schaltet sich das Gerät automatisch ab.

VERWENDUNG DES TEMPERATURMODUS:

1. Berühren Sie den « EIN / AUS » Sensor, um das Kochfeld einzuschalten.
2. Das Display zeigt « P 0 ».	P 0
3. Berühren und halten Sie die Sensortaste « TEMPERATURMODUS » für ca. 2 Sekunden, um den Temperaturmodus des Kochfeldes zu aktivieren.
4. Die Temperatur der aktuell gewählten Kochzone wird mit 0 °C angezeigt.	0 °C
5. Stellen Sie ein geeignetes Kochgeschirr auf die GEWÜNSCHTE KOCHZONE. Die Unterseite des Kochgeschirrs sowie die Kochzone sollten dabei stets sauber und trocken sein.
6. Wählen Sie eine Kochzone mit der entsprechenden Sensortaste für die AUSWAHL DER KOCHZONE.
7. Stellen Sie die gewünschte Temperatur mit den + und - Sensoren ein.➢ Der einstellbare Temperaturbereich beträgt 0 °C bis 600 °C.➢ Berühren Sie + oder - einmal, wird die Temperatur um 10 °C erhöht / vermindert.➢ Berühren und halten Sie + oder -, wird die Temperatur im Schnelllauf um 10 °C erhöht / vermindert.	0 °C - 600 °C

1. Wenn Sie innerhalb 1 Minute keine Einstellung vornehmen, schaltet sich das Gerät automatisch ab. Sie begännen nun wieder mit Schritt 1.
2. Sie können die Einstellung der Temperatur während des Kochens jederzeit ändern.
   Wenn « 0 ^0 C » auf dem Display angezeigt wird, können Sie den « - » Sensor einmal berühren, um direkt zu der Temperatureinstellung « 600 ^0 C » zu gelangen.

TEMPERATURMODUS DEAKTIVIEREN:

1. Der TEMPERATURMODUS muss aktiviert sein.	0 ^0 C - 600 ^0 C
2. Berühren und halten Sie die Sensortaste « TEMPERATURMODUS » für ca. 2 Sekunden, um den Temperaturmodus zu deaktivieren.
3. Alle Kochzonen schalten sich ab und auf dem Display wird « P 0 » angezeigt.	P 0

1. Das Kochfeld befindet sich wieder im LEISTUNGSSTUFENMODUS.

3.5.3 Überprüfung der aktuellen Temperaturen der Kochzonen

✿ Berühren Sie kurz die Sensortaste « TEMPERATURMODUS »: Die aktuellen Temperaturen beider Kochzonen werden für ca. 5 Sekunden auf dem Display angezeigt. Nachdem die 5 Sekunden abgelaufen sind, zeigt das Display wieder die eingestellten Leistungsstufen oder Temperaturen der Kochzonen an.

3.6 Nach Beendigung eines Kochvorgangs

⚠️ WARNING! Berühren Sie niemals die Kochzonen / Kochplatten solange die Restwärmeanzeige nicht erloschen ist. VERBRENNUNGSGEFAHR!

ABSCHALTEN EINER KOCHZONE (NUR EINE KOCHZONE IST IN BETRIEB)

1. Berühren Sie den « EIN / AUS » Sensor. Damit schalten Sie die Kochzone und das gesamte Gerät gleichzeitig aus.
2. Hüten Sie sich vor der heißen Oberfläche der Kochzone! Ein « H » oder « hot »3 zeigt an, welche Kochzonen noch heiß sind. Das « H » bzw. « hot » erlischt, sobald die entsprechende Kochzone auf eine sichere Temperatur abgekühlt ist.

1. Sie können die Restwärme auch als Energiesparfunktion nutzen, indem Sie weitere Kochvorgänge auf Kochzonen beginnen, die noch heiß / warm sind.

ABSCHALTEN EINER KOCHZONE (BEIDE KOCHZONEN SIND IN BETRIEB)

1. Berühren Sie in der AUSWAHL DER KOCHZONEN den Sensor der Kochzone, die Sie abschalten wollen.
2. Schalten Sie nun die ENTSPRECHENDE KOCHZONE aus, indem Sie sie mit dem «-» Sensor auf «P0» oder « 0^0C » stellen; abhängig davon, ob der LEISTUNGSSTUFENMODUS oder der TEMPERATURMODUS des Kochfeldes aktiviert ist.
3. Überprüfen Sie, ob die Anzeige «P0» bzw. « 0^0C » und dann «H» oder «hot» ^4 anzeigt.	P0bzw. 0^0C [IMAGE]
4. Hüten Sie sich vor der heißen Oberfläche der Kochzone! Ein «H» oder «hot» zeigt an, welche Kochzonen noch heiß sind. Das «H» bzw. «hot» erlischt, sobald die entsprechende Kochzone auf eine sichere Temperatur abgekühlt ist.

1. Sie können die Restwärme auch als Energiesparfunktion nutzen, indem Sie weitere Kochvorgänge auf Kochzonen beginnen, die noch heiß / warm sind.

GLEICHZEITIGES ABSCHALTEN BEIDER KOCHZONEN(BEIDE KOCHZONEN SIND IN BETRIEB)
1. Berühren Sie den « EIN / AUS » Sensor. Damit schalten Sie beide Kochzonen und das gesamte Gerät gleichzeitig aus.
ODER
1. Schalten Sie das Kochfeld aus, indem Sie beide Kochzonen mit dem « - » Sensor auf « P 0 » oder « 0 °C » stellen; abhängig davon, ob der LEISTUNGSSTUFENMODUS oder der TEMPERATURMODUS aktiviert ist.
2. Wenn Sie dann innerhalb 1 Minute keine Einstellung vornehmen, schaltet sich das Gerät automatisch ab.
3. Eventuell müssen Sie das Gerät zusätzlich mit dem « EIN / AUS » Sensor abschalten ^5 .
4. Hüten Sie sich vor der heißen Oberfläche der Kochzone! Ein « H » oder « hot » zeigt an, welche Kochzonen noch heiß sind. Das « H » bzw. « hot » erlischt, sobald die entsprechende Kochzone auf eine sichere Temperatur abgekühlt ist.

1. Sie können die Restwärme auch als Energiesparfunktion nutzen, indem Sie weitere Kochvorgänge auf Kochzonen beginnen, die noch heiß / warm sind.

3.7 Tastensperre

Das Kochfeld ist mit einer TASTENSPERRE ausgestattet.
- Sie können die Sensortasten sperren, um diese gegen unbeabsichtigte Benutzung als auch gegen die Benutzung durch Kinder zu sichern.
KINDERSICHERUNG: Wenn Sie die Tasten vor dem Abschalten des Gerätes sperren, sind die Tasten auch nach einem erneuten Anschalten gesperrt.⁶

HINWEIS! Wenn die Sensortasten gesperrt sind, sind alle Tasten außer dem « EIN / AUS » Sensor außer Funktion gesetzt. Sie können das Gerät in einem Notfall jederzeit mit dem « EIN / AUS » Sensor abschalten, sollten aber die Sensortasten danach zuerst entsperren.

SPERREN DER SENSORTASTEN:
1. Überprüfen Sie, ob das Gerät eingeschaltet ist.
2. Berühren Sie den Sensor der TASTENSPERRE.
3. Auf dem Display wird « Loc » angezeigt.	Loc
4. Alle Tasten außer dem « EIN / AUS » Sensor sind gesperrt.

ENTSPERREN DER SENSORTASTEN:

1. Überprüfen Sie, ob das Gerät eingeschaltet ist.
2. Berühren Sie wieder den Sensor der TASTENSPERRE.
3. Die Anzeige « Loc » auf dem Display erlischt.
4. Alle Tasten sind wieder freigegeben.
5. Sie können das Gerät nun wie gewohnt benutzen.

3.8 Benutzung des Timers

• Ihr Kochfeld ist mit einem TIMER ausgestattet.
  Der TIMER schaltet nach Ablauf der eingestellten Zeit die entsprechende Kochzone automatisch ab.

Die maximal wählbare Zeitspanne ist abhängig von der eingestellten Leistungsstufe bzw. der eingestellten Temperatur (s. Kapitel 3.8.1 MAX. WÄHLBARE ZEITSPANNE DES TIMERS IM LEISTUNGSSTUFENMODUS und Kapitel 3.8.2 MAX. WÄHLBARE ZEITSPANNE DES TIMERS IM TEMPERATURMODUS).

AUTOMATISCHE ABSCHALTUNG EINER / BEIDER KOCHZONE(N):

1. Berühren Sie den « EIN / AUS » Sensor, um das Kochfeld einzuschalten.
2. Berühren Sie mittels AUSWAHL DER KOCHZONEN den Sensor der Kochzone, für die Sie den TIMER einstellen möchten.
3. Stellen Sie die Leistungsstärkeoderdie Temperatur der Kochzone mit den + und - Sensoren ein; abhängig davon, ob der LEISTUNGSSTUFENMODUS oder der TEMPERATURMODUS aktiviert ist (siehe auch Kapitel 3.5. LEISTUNGSSTUFENMODUS (P 1 - P 9) und Kapitel 3.5.2 TEMPERATURMODUS (0 °C - 600 °C).
4. Berühren Sie den Sensor des TIMERS.
5. Stellen Sie die gewünschte Zeit mit den + und - Sensoren ein.➢ Berühren Sie + oder - einmal, wird der Wert wird um 1 Minute erhöht / vermindert.➢ Berühren und haltenSie + oder -, wird der Wert im Schnelllauf um 1 Minute erhöht / vermindert7.
6. Nach dem Einstellen der Zeit beginnt der Countdown. Das Display zeigt die verbleibende Zeit an8.
7. Wenn die eingestellte Kochzeit abgelaufen ist, ertönt ein akustisches Signal und die entsprechende Kochzone schaltet sich automatisch ab.

1. Wiederholen Sie die Schritte 2 - 5, um den TIMER für die andere Kochzone einzustellen.

⚠️ WARNING! Falls der Timer nur für eine Kochzone eingestellt wird, bleibt die andere Kochzone nach Ablauf der eingestellten Zeit in Betrieb.

1. Berühren Sie den « - » SENSOR, um die noch verbleibende Zeit auf « 0 » zurückzustellen.

1. Wenn das Display « 00 » anzeigt, ist der TIMER deaktiviert.

3.8.1 Max. wählbare Zeitspannen des Timers im Leistungsstufenmodus

EINGESTELLTE LEISTUNGSSTUFE	MAX. WÄHLBARE ZEITSPANNE DES TIMERS IN STUNDEN
1	6 h
2	6 h
3	5 h
4	5 h
5	4 h
6	1,5 h
7	1,5 h
8	1,5 h
9	1,5 h

3.8.2 Max. wählbare Zeitspannen des Timers im Temperaturmodus

EINGESTELLTE TEMPERATUR IN °C	MAX. WÄHLBARE ZEITSPANNE DES TIMERS IN STUNDEN
50 - 100 °C	6 h
110 - 200 °C	5 h
210 - 300 °C	4 h
310 - 600 °C	1,5 h

3.9 Warnung vor Restwärme

Wenn das Gerät einige Zeit in Betrieb war, strahlen die verwendeten Kochzonen auch nach dem Abschalten Restwärme aus. Zur Warnung erscheint « hot » oder der Buchstabe « H » ^10 .

3.10 Automatische Abschaltung

Die automatische Abschaltung stellt eine Sicherheitsfunktion Ihres Gerätes dar. Die automatische Abschaltung findet immer dann statt, wenn Sie vergessen haben, eine Kochzone nach deren Benutzung abzuschalten.

Die voreingestellten automatischen Abschaltzeiten finden Sie in den folgenden Tabellen:

EINGESTELLTE LEISTUNGSSTÄRKE	AUTOMATISCHE ABSCHALTUNG IN STUNDEN
1	6
2	6
3	5
4	5
5	4
6	1,5
7	1,5
8	1,5
9	1,5

EINGESTELLTE TEMPERATUR IN ^	AUTOMATISCHE ABSCHALTUNGIN STUNDEN
50 - 100 ^	6
110 - 200 ^	5
210 - 300 ^	4
310 - 600 ^	1,5

ENERGIE SPAREN:

❖ Benutzen Sie geeignetes Kochgeschirr.
Kochgeschirr mit einem dicken und geraden Boden kann bis zu einem Drittel an Energie sparen. Decken Sie ihr Kochgeschirr ab, wenn möglich; andernfalls verbrauchen Sie das 4-fache an Energie.
Der Durchmesser des Kochgeschirrs sollte nicht kleiner als der Durchmesser des verwendeten Kochrings sein.
Sorgen Sie dafür, dass die Kochzone und der Boden des Kochgeschirrs sauber sind.
Verunreinigungen können den Wärmeaustausch negativ beeinträchtigen. Mehrfach eingebrannte Verunreinigungen können oft nur noch mit umweltschädlichen Hilfsmitteln entfernt werden.
Decken Sie ihr Kochgeschirr nicht zu oft auf (ein "beobachteter" Topfinhalt wird niemals zu kochen beginnen).
Stellen Sie die Leistungsstärke niedriger, wenn ein Topf seine Kochtemperatur erreicht hat.
Die Verwendung eines Deckels verkürzt die Kochzeit und spart Energie, da die Kochhitze zurückgehalten wird.
Minimieren Sie die Menge an Flüssigkeiten oder Fett, um die Kochzeit zu verringern.
Beginnen Sie den Kochvorgang auf einer hohen Leistungsstärke. Reduzieren Sie dann die Leistungsstärke, wenn das zu kochende Lebensmittel erhitzt ist.
Schalten Sie die Kochzonen bei langen Garzeiten 5 – 10 Minuten vor Ende der Garzeit ab. Damit sparen Sie bis zu 20% an Energie.
- Sie können die Restwärme der Kochzonen als Energiesparfunktion nutzen, indem Sie weitere Kochvorgänge auf Kochzonen beginnen, die noch heiß / warm sind.
- Installieren Sie das Gerät nicht in der unmittelbaren Umgebung von Kühlund/oder Gefriergeräten. Andernfalls kann der Energieverbrauch unnötig ansteigen.

⚠️ WARNING! Lassen Sie beim Braten und Frittieren äußerste Vorsicht walten, da Öle und Fette sehr schnell erhitzen, besonders bei einer hohen Einstellung der Leistungsstärke. Extrem heiße Öle und Fette entzünden sich spontan und stellen somit eine ernsthafte Brandgefahr dar.

⚠️ WARNING! Versuchen Sie NIEMALS, ein durch Öl oder Fett unterstütztes Feuer mit Wasser zu löschen. Stattdessen schalten Sie das Gerät ab und ersticken Sie das Feuer mittels eines Deckels oder einer Feuerdecke.

⚠ VORSICHT! Kochutensilien können aufgrund der durch die Lebensmittel weitergeleitete Hitze heiß werden. Verwenden Sie immer Topflappen oder Backofenhandschuhe zum Umgang mit Ihrem Essgeschirr / Kochgeschirr.

HINWEIS! Benutzen Sie ausschließlich für Glaskeramik geeignetes Kochgeschirr, da Sie ansonsten das Gerät beschädigen.

5.1 Tipps für das Kochen und Braten

AUF KLEINER FLAMME KOCHEN / REIS KOCHEN:

• Auf kleiner Flamme kochen bedeutet köcheln bei ca. 85 °C, wenn gerade Bläschen gelegentlich an die Oberfläche der Kochflüssigkeit aufsteigen. Köcheln ist die ideale Art und Weise zur Zubereitung delikater Suppen und Eintöpfe, da sich die Aromen ohne Überhitzung der Lebensmittel frei entfalten können. Sie sollten Saucen auf Eierbasis und mittels Mehls angedickte Saucen ebenfalls unter dem Siedepunkt zubereiten.
  Einige Kochvorgänge, einschließlich des Kochens von Reis nach der Absorptionsmethode (= dem kompletten Verbrauch des zugeführten Wassers), bedürfen möglicherweise einer Einstellung oberhalb der niedrigsten Leistungsstärke, damit das Kochgut ordnungsgemäß innerhalb der empfohlenen Zubereitungszeit gegart wird.

STEAKS ANBRATEN

1. Lassen Sie das Fleisch vor dem Anbraten ca. 20 Minuten bei Raumtemperatur ruhen.
2. Erhitzen Sie eine Bratpfanne mit schwerem Boden.
3. Reiben Sie beide Seiten des Steaks mit Öl ein. Träufeln Sie eine kleine Menge an Öl in die heiße Pfanne und geben Sie dann das Fleisch in die Pfanne.
4. Wenden Sie das Fleisch während der Zubereitung nur einmal. Die genaue Garzeit hängt von der Dicke des Steaks sowie Ihrer persönlichen Vorliebe hinsichtlich des Garpunkts ab (medium, medium rare, etc.). Die Garzeit kann also von 2 bis 8 Minuten pro Seite variieren. Drücken Sie auf das Steak, um den Garpunkt zu überprüfen - je fester es sich anfühlt, desto durchgebratener ist es.
5. Lassen Sie das Steak ein paar Minuten auf einem warmen Teller ruhen; so wird es vor dem Servieren richtig zart.

ANSCHWENKEN:

1. Wählen Sie einen für Glaskeramik geeigneten Wok mit flachem Boden oder eine große Bratpfanne.
2. Bereiten Sie alle Zutaten vor und legen Sie die benötigten Kochutensilien bereit. Das Anschwenken sollte schnell von statten gehen. Falls Sie eine große Menge zubereiten wollen, teilen Sie das Kochgut in mehrere Teile auf.
3. Heißen Sie den Wok / die Pfanne kurz vor und geben Sie 2 Esslöffel Öl dazu.
4. Bereiten Sie Fleisch zuerst zu. Legen Sie es an die Seite und halten Sie es warm.
5. Schwenken Sie das Gemüse an. Wenn das Gemüse heiß, aber immer noch knackig ist, stellen Sie die Leistungsstärke niedriger ein. Geben Sie nun das Fleisch wieder hinzu und gegebenenfalls eine Sauce.
6. Schwenken Sie alles nochmals vorsichtig an, damit die Bestandteile auch heiß sind.

5.2 Leistungsstärken und Temperaturen

i Die in der folgenden Tabelle angegebenen Werte (Temperatur / Leistung / etc.) sind ausschließlich Richtlinien. Sie sind abhängig von dem verwendeten Kochgeschirr sowie der Qualität, Temperatur und Konsistenz der Lebensmittel und können entsprechend variieren.
i Die folgende Tabelle erhebt keinen Anspruch auf Vollständigkeit.
Der Hersteller übernimmt keine Garantie bzw. Haftung für die Richtigkeit und Vollständigkeit der folgenden Tabelle.

LEISTUNGS-STÄRKEN	TEMPERATUREN	EIGNUNG (BEISPIELE):
Leistungsstärken1 - 2	ca.50 - 100°C	➢ Sanftes Aufwärmen kleiner Mengen an Lebensmitteln.➢ Schmelzen von Schokolade, Butter etc.➢ Lebensmittel, die schnell anbrennen.➢ Schonendes Köcheln.➢ Langsames Aufwärmen.
Leistungsstärken3 - 4	ca.110 - 200°C	➢ Nachwärmen.➢ Schnelles Köcheln.➢ Reis kochen.
Leistungsstärke5	ca.210 - 300°C	➢ Pfannkuchen etc.
Leistungsstärken6 - 9	ca.310 - 600°C	➢ Sautieren.➢ Nudeln kochen.➢ Anschwenken.➢ Anbraten.➢ Suppe zum Kochen bringen.➢ Wasser kochen.

⚠️ WARNING! Schalten Sie das Gerät vor dem Reinigen unbedingt aus und lassen Sie es vollständig abkühlen. Trennen Sie das Gerät vor allen Wartungsarbeiten von der Stromversorgung (entsprechende Sicherung im Sicherungskasten der Hausstromversorgung ausschalten)!

⚠️ WARNING! Benutzen Sie niemals ein Dampfreinigungsgerät. Der Dampf kann in Kontakt mit elektrischen Teilen kommen und so einen Kurzschluss auslösen. STROMSCHLAGGEFAHR!

REINIGUNGSMITTEL:

Benutzen Sie keine Scheuermittel!
Benutzen Sie keine organischen Reinigungsmittel! ^11
Benutzen Sie keine ätherischen Öle!
Benutzen Sie niemals Lösungsmittel!

HINWEIS! Alle durch ein Reinigungsmittel an Ihrem Gerät verursachten Schäden werden nicht kostenfrei behoben, auch nicht innerhalb des Garantierahmens.

REINIGUNG DES KOCHFELDES:

➢ Reinigen Sie das Kochfeld nach jedem Gebrauch.
Entfernen Sie Verunreinigungen wie Kochgutrückstände von der Glasoberfläche. Benutzen Sie dazu ein weiches Tuch.
▶ Scheuern Sie die Glaskeramik nicht.
Benutzen Sie zur Reinigung heißes Wasser und einen Spezialschwamm für die Reinigung von Glaskeramik. Verwenden Sie an den verunreinigten Stellen ein spezielles Produkt zur Reinigung von Glaskeramik (erhältlich im Supermarkt) und wischen Sie diese dann mit einem weichen Tuch trocken.
Benutzen Sie einen Schaber, der für die Verwendung auf Glaskeramik geeignet ist, zur Entfernung möglicher Rückstände. Ein entsprechendes Produkt aus Silikon ist zum Schutz der Glaskeramik am geeignetsten.

ART DER VERUNREINIGUNG

VORGEHENSWEISE	SICHERHEITSHINWEISE
ALLTÄGLICHE VERUNREINIGUNGEN DER GLASKERAMIK (FINGERABDRÜCKE, FLECKEN DURCH LEBENSMITTEL ODER NICHT ZUCKERHALTIGE SPRITZER).
1. Trennen Sie das Gerät von der Stromversorgung (Haussicherung).2. Verwenden Sie einen geeigneten Glaskeramik-Reiniger, während die Glaskeramik noch warm - aber nicht heiß! - ist.3. Mit einem weichen Tuch / Küchenpapier und klarem Wasser abwaschen und dann trockenwischen.4. Schalten Sie die Stromversorgung des Gerätes wieder ein.	➢ Wenn das Gerät von der Stromversorgung getrennt ist, leuchtet die Restwärmeanzeige nicht. Die Kochzonen können somit trotzdem heiß sein. Seien Sie äußerst vorsichtig!➢ Topfrciniger, Nylonreiniger und Scheuermittel können die Glaskeramik verkratzen. Lesen Sie immer die Produktinformationen Ihrer Reinigungsmittel hinsichtlich deren Eignung für Glaskeramik.➢ Belassen Sie niemals Rückstände von Reinigungsmitteln auf dem Glas, da dieses dadurch nachhaltig fleckig werden kann.
ÜBERGEKOCHTES, GESCHMOLZENES UND FLECKEN DURCH ERHITZTE ZUCKERHALTIGE RÜCKSTÄNDE AUF DER GLASKERAMIK.
❖ Entfernen Sie solche Verunreinigungen umgehend mit einem geeigneten Glaskeramik-Schaber. Achten Sie auf noch heiße Kochzonen!1. Trennen Sie das Gerät von der Stromversorgung (Haussicherung).2. Halten Sie den Schaber in einem 30°-Winkel und kratzen Sie die Verunreinigungen von der Glaskeramik zu einem nicht warmen Bereich.3. Reinigen Sie die Verunreinigungen mit einem Geschirrtuch / Küchenpapier.4. Folgen Sie den Schritten 2 - 4 des ersten Abschnitts dieser Tabelle.	➢ Entfernen Sie solche Verunreinigungen so schnell wie möglich. Wenn diese auf der Glaskeramik abkühlen, können Sie nachher nur noch schwer zu entfernen sein und auch die Glaskeramik-Oberfläche dauerhaft beschädigen.➢ Verwenden Sie den Glaskeramik-Schaber äußerst vorsichtig, damit Sie sich nicht an der Klinge schneiden, besonders dann, wenn Sie die Sicherheitsabdeckung zurückgeschoben haben.

VERUNREINIGUNGEN AUF DEN SENSORTASTEN.

1. Trennen Sie das Gerät von der Stromversorgung (Haussicherung).
2. Nehmen Sie die Verunreinigung auf.
3. Wischen Sie die Sensortasten mit einem feuchten Schwamm oder Tuch ab.
4. Wischen Sie den gesamten Bereich mit Küchenpapier trocken.
5. Schalten Sie die Stromversorgung des Gerätes wieder ein.

Das Gerät kann piepen und sich abschalten. Die Sensortasten können nicht ordnungsgemäß arbeiten, wenn sich Flüssigkeit auf ihnen befindet. Wischen Sie das Bedienfeld gut trocken, bevor Sie das Gerät wieder in Betrieb nehmen.

7. Problembehandlung

GEHEN SIE BEI EINEM NOTFALL ODER EINER FEHLFUNKTION WIE FOLGT VOR:

1. Schalten Sie das Gerät komplett ab.
2. Trennen Sie das Gerät von der Stromversorgung (entsprechende Sicherung im Sicherungskasten der Hausstromversorgung).
3. Kontaktieren Sie das Geschäft, in dem Sie das Gerät erworben haben.

Überprüfen Sie die Angaben der Tabelle, bevor Sie das Geschäft, in dem Sie das Gerät erworben haben, kontaktieren.

FEHLER
MÖGLICHE URSACHE	MAßNAHMEN
DAS GERÄT KANN NICHT EINGESCHALTET WERDEN.
➢ Eine Unterbrechung der Stromzufuhr.	➢ Kontrollieren Sie, ob das Gerät an die Stromversorgung angeschlossen ist. Kontrollieren Sie Ihren Haushalts-Sicherungskasten. Liegt ein Stromausfall in Ihrem Wohngebiet vor?
DIE SENSOR TASTEN REAGIEREN NICHT.
Die Sensortasten sind gesperrt.	Entsperren Sie die Sensortasten.
DIE SENSOR TASTEN LASSEN SICH NUR SCHWER BEDIENEN.
Ein Flüssigkeitsfilm befindet sich auf den Sensortasten.Sie haben zum Benutzen die Fingerspitze benutzt.	Trocknen Sie die Sensortasten.Benutzen Sie die Fingerkuppe.
DIE GLASKERAMIK IST VERKRATZT.
Sie haben ungeeignetes Kochgeschirr mit rauen und scharfen Kanten verwendet.Sie haben ungeeignete Reinigungsmittel wie z.B. Scheuermittel verwendet.	Verwenden Sie für Glaskeramik geeignetes Kochgeschirr.Verwenden Sie für Glaskeramik geeignete Reinigungsmittel.
EINIGE PFANNEN / TÖPFE ERZEUGEN KRACKENDE ODER KLICKENDE GERÄUSCHE.
Diese können durch die Herstellungsart Ihres Kochgeschirrs verursacht werden (Schichten aus verschiedenen Metallen).	Das ist bei solchem Kochgeschirr normal und weist nicht auf einen Fehler hin.
VENTILATIONSGERÄUSCHE DRINGEN AUS DEM GERÄT.
Der eingebaute Ventilator ^12 schützt die Elektronik vor Überhitzung und kann auch nach dem Abschalten des Gerätes noch eine Zeit lang weiterlaufen.	Normaler Betriebszustand. Trennen Sie bei laufendem Ventilator das Gerät nicht von der Stromversorgung.
DAS GERÄT ODER EINE KOCHZONE SCHALTET SICH UNERWARTET AB, EIN AKUSTISCHES SIGNAL ERTÖNT UND ES WIRD EIN FEHLERCODE ANGEZEIGT ^13 (MEIST ALTERNIEREND MIT EIN ODER ZWEI ZAHLEN AUF DEM TIMER-DISPLAY).
Technische Fehlfunktion.	Schreiben Sie den Fehlercode auf, trennen Sie das Gerät von der Stromversorgung und kontaktieren Sie das Geschäft, indem Sie das Gerät erworben haben.

i Sollte das Gerät Störungen abweichend von den oben beschriebenen aufweisen, oder falls Sie alle Punkte der Liste überprüft haben, das Problem aber nicht behoben werden konnte, setzen Sie sich mit dem Geschäft, in dem Sie das Gerät erworben haben, in Verbindung.

8. Technische Daten

TECHNISCHE DATEN*
Gerätetyp	Glaskeramik - Doppelkochfeld
Bedienfeld	Sensor Touch Control
Material	Glaskeramik
Anzahl Kochzonen	2
Durchmesser Kochzonen	1*145 mm / 1*180 mm
Leistung Kochzonen 145 mm / 180 mm	1*1200 W / 1*1800 W
Maximale Leistung	3000 W
Eingangsspannung	220 - 240 V AC
Frequenz	50 Hz
Restwärmeanzeige	✓
Timer / einstellbare Zeit	✓ / abhängig von den gewählten Einstellungen
Kabellänge	120 cm
Heizstufen	9 pro Kochzone
Schukostecker	✓
Abmessungen Aussägung B*T in cm	26,80*50,00
Einbautiefe in cm	5,80
Maße Kochfeld H*B*T in cm	6,40*28,80*52,00
Gewicht netto / brutto in kg	4,50 / 5,30

◆ Technische Änderungen vorbehalten.

*

Gemäß Verordnung (EU) Nr. 65/2014

9. Entsorgung

1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyethylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern und Tieren gelangen. ERSTICKUNGSGEFAHR!
2. Nicht mehr benutzte und alte Geräte müssen der zuständigen Wiederverwertungsstelle zugeführt werden. Keinesfalls offenen Flammen aussetzen.
3. Bevor Sie ein beliebiges Altgerät entsorgen, machen Sie dieses vorher unbedingt funktionsuntüchtig! Das bedeutet, immer den Netzstecker ziehen und danach das Stromanschlusskabel am Gerät abschneiden und direkt mit dem Netzstecker entfernen und entsorgen.
4. Entsorgen Sie Papier und Kartonagen in den dafür vorgesehenen Behältern.
5. Entsorgen Sie Kunststoffe in den dafür vorgesehenen Behältern.
6. Falls es in Ihrem Wohnumfeld keine geeigneten Entsorgungsbehälter gibt, bringen Sie diese Materialien zu einer geeigneten kommunalen Sammelstelle.
7. Nähere Informationen erhalten Sie von Ihrem Fachhändler oder bei Ihren entsprechenden kommunalen Entsorgungseinrichtungen.

Alle mit diesem Symbol gekennzeichneten Materialien sind wiederverwertbar.

Alle verfügbaren Informationen zur Mülltrennung erhalten Sie bei Ihren örtlichen Behörden.

für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers.

Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung. Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er das Gerät erworben hat. Diese werden durch die Garantie nicht eingeschränkt. Der Garanticanspruch ist vom Käufer durch Vorlage des Kaufbelegs mit Kauf- und/oder Lieferdatum nachzuweisen und unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer zu melden. Die Garantie begründet keine Ansprüche auf Rücktritt vom Kaufvertrag oder Minderung (Herabsetzung des Kaufpreises). Ersetzte Teile oder ausgetauschte Geräte gehen in unser Eigentum über.

Der Garantieanspruch erstreckt sich nicht auf:

1. zerbrechliche Teile wie z.B. Kunststoff oder Glas bzw. Glühlampen;
2. geringfügige Abweichungen der PKM-Produkte von der Soll-Beschaffenheit, die auf den Gebrauchswert des Produkts keinen Einfluss haben;
3. Schäden infolge Betriebs- und Bedienungsfehler,
4. Schäden durch aggressive Umgebungseinflüsse, Chemikalien, Reinigungsmittel;
5. Schäden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden;
6. Schäden infolge nicht haushaltsüblicher Nutzung;
7. Schäden, die außerhalb des Gerätes durch ein PKM-Produkt entstanden sind -soweit eine Haftung nicht zwingend gesetzlich angeordnet ist.

Die Gültigkeit der Garantie endet bei:

1. Nichtbeachten der Aufstell- und Bedienungsanleitung;
2. Reparatur durch nicht fachkundige Personen;
3. Schäden, verursacht durch den Verkäufer, Installateur oder dritte Personen;
4. unsachgemäße Installation oder Inbetriebnahme;
5. mangelnde oder fehlerhafte Wartung;
6. Geräten, die nicht ihrem vorgesehenen Zweck entsprechend verwendet werden;
7. Schäden durch höhere Gewalt oder Naturkatastrophen, insbesondere, aber nicht abschließend bei Brand oder Explosion.

Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf.

Der räumliche Geltungsbereich der Garantie erstreckt sich auf in Deutschland, Österreich, Belgien, Luxemburg und in den Niederlanden gekaufte und verwendete Geräte.

11. Technische Zeichnung / Technical drawing

450 64 58 288 520 ≥750 500 268

i Alle Maße sind in mm angegeben.
i All dimensions are given in mm.

Wenden Sie sich bitte an das Geschäft, in dem Sie das Gerät erworben haben.

Änderungen vorbehalten	Subject to alterations
STAND	UPDATED
26.11.2019	11/26/2019

© PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers
