BEDIENUNGSANLEITUNG M-DZ3600 Mumbi

Das komplette mumbi Produktsortiment jetzt auf www.mumbi.de entdecken:

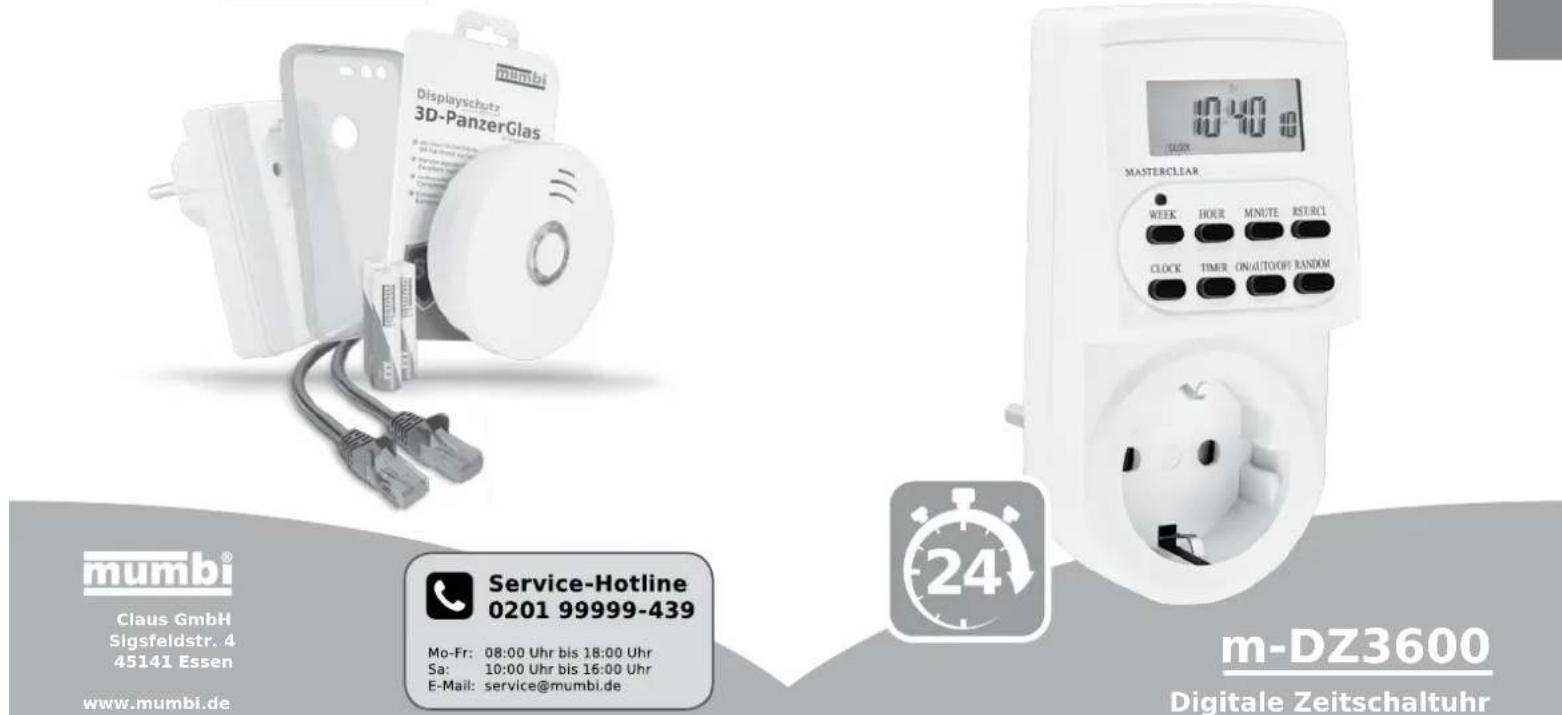

mumbi® Claus GmbH Sigsfeldstr. 4 45141 Essen www.mumbi.de Displayschutz 3D-PanzerGlas Mo-Fr: 08:00 Uhr bis 18:00 Uhr Sa: 10:00 Uhr bis 16:00 Uhr E-Mail: [e-mail] 10:40:00 MASTERCLEAR WEEK HOUR MINUTE RST/RCL CLOCK TIMER ON/AUTOFF RANDOM 24 m-DZ3600 Digitale Zeitschaltuhr

n-DZ3600

Digitale Zeitschaltuhr

Bedienungsanleitung

Bedienungsanleitung

m-DZ3600 — Digitale Zeitschaltuhr

Lieferumfang

• Digitale Zeitschaltuhr
• Bedienungsanleitung

Spezifikationen

Stromspannung: 230V\~50Hz Maximale Belastung: 16(2)A, 3600W Minimale Schaltzeit: 1 Minute Betriebstemperatur: -10°C bis +40°C Batterietyp: NiMH 1.2V > 100 Std

Allgemein

Dmit Sie viele Jahre Freude an diesem Produkt haben, beachten Sie bitte die nachfolgende Bedienungsanleitung und bewahren Sie diese auf. Mit dieser Zeitschaltuhr können Sie bequem und einfach Elektrogeräte steuern, die zu einem bestimmten Zeitpunkt oder über einen längeren Zeitraum aktiviert werden sollen.

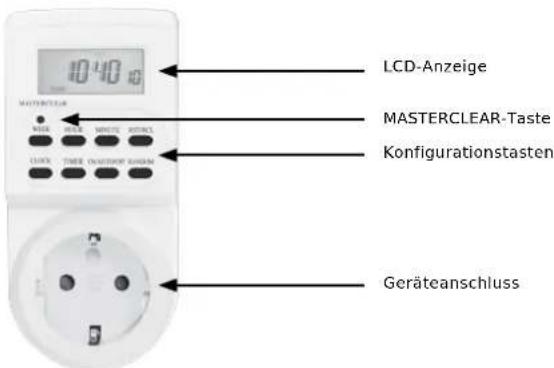

LCD-Anzeige MASTERCLEAR-Taste Konfigurationstasten Geräteanschluss

Inbetriebnahme

1. Nehmen Sie das Produkt aus der Verpackung und entfernen Sie restliches Verpackungsmaterial.
2. Schließen Sie die Zeitschaltuhr an die gewünschte Steckdose an. Achten Sie darauf, dass die Spannung den Vorgaben der Zeitschaltuhr entspricht.
3. Schalten Sie die Steckdose ein und warten Sie nun ca. 12 Stunden, damit sich die Reserve-Batterie vollständig aufladen kann.
4. Betätigen Sie nach Ablauf der 12 Stunden die MASTERCLEAR-Taste mit einem spitzen Gegenstand, um die Zeitschaltuhr zurückzusetzen.
5. Sie können nun die gewünschten Einstellungen vornehmen, das Gerät ist betriebsbereit.

Einstellen der Uhrzeit

1. Halten Sie die CLOCK-Taste gedrückt, während Sie gleichzeitig die WEEK-Taste betätigen, bis Ihnen der aktuelle Wochentag auf dem Display angezeigt wird.
2. Stellen Sie, bei weiterhin gedrückter CLOCK-Taste, im Anschluss die aktuelle Uhrzeit über die Tasten HOUR und MINUTE ein.
3. Sobald Sie nun alle Tasten loslassen, werden die Einstellungen für den Wochentag und die Uhrzeit übernommen.

Weitere Einstellungen und Funktionen, die Ihnen mit dieser Zeitschaltuhr zur Verfügung stehen:

• 16 verschiedene Kombinationen der Wochentage, je nach Bedarf einstellbar
  • 8 konfigurierbare Schaltprogramme
  • Auswahl zwischen 12- oder 24-Stunden-Modus
• Sommerzeit
  • Manuelles Ein-/Ausschalten
  • Zufällige Verzögerung der Schaltvorgänge von 0-32 Minuten

NR Wochentage NR Wochentage
1 Mo 9 Mo, Tu, We, Th, Fr
2 Tu 10 Sa, Su
3 We 11 Mo, Tu, We, Th, Fr, Sa
4 Th 12 Mo, We, Fr
5 Fr 13 Tu, Th, Sa
6 Sa 14 Mo, Tu, We
7 Su 15 Th, Fr, Sa
8 Mo, Tu, We, Th, Fr, Sa, Su 16 Mo, We, Fr, Su

Mo = Montag, Tu = Dienstag, We = Mittwoch, Th = Donnerstag Fr = Freitag, Sa = Samstag, Su = Sonntag

Einstellung eines Schaltprogramms

1. Betätigen Sie kurz die TIMER-Taste

2. Stellen Sie über die WEEK-Taste ein, an welchen Wochentagen die Zeitschaltuhr eingeschaltet werden soll. Über die HOUR- und MINUTE-Tasten wählen Sie die gewünschte Uhrzeit.

3. Betätigen Sie erneut die TIMER-Taste und legen Sie nun fest, wann das Gerät ausgeschaltet werden soll. Gehen Sie dazu wie in Schritt 2 beschrieben vor.

Hinweis: Das Schaltprogramm übernimmt die Wochentage zum Einschalten des Gerätes nicht automatisch auch für das Ausschalten. Bitte stellen Sie diese wie beschrieben separat ein.

Sie können insgesamt 8 verschiedene Schaltprogramme einstellen. Wiederholen Sie dazu einfach die Schritte 1-3 so oft, bis Sie alle gewünschten Programme eingestellt haben. Schließen Sie die Programmierung im Anschluss ab, indem Sie die CLOCK-Taste betätigen. Auf dem Display wird Ihnen nun der Wochentag und die Uhrzeit angezeigt.

Hinweis: Vermeiden Sie Überschneidungen der einzelnen Programme, damit sich die Zeitschaltuhr nicht ungewollt ein- oder ausschaltet.

Sie können ein Schaltprogramm auch de- oder reaktivieren. Betätigen Sie dazu die TIMER-Taste mehrmals, bis das gesuchte Programm eingeblendet wird. Über die RES/RCL-Taste können Sie das Programm nun de- oder aktivieren.

Auswahl zwischen 12- oder 24-Stunden-Modus

Betätigen Sie gleichzeitig die TIMER- und die CLOCK-Taste, um den gewünschten 12- oder 24-Stunden-Modus auszuwählen. Der 12-Stunden-Modus arbeitet mit den Abkürzungen AM und PM, um Ihnen die jeweilige Tageszeit anzuzeigen. Dabei steht AM für die ersten und PM für die letzten 12 Stunden des Tages.

Einstellung der Sommerzeit-Funktion

Betätigen Sie gleichzeitig die ON/AUTO/OFF- und CLOCK-Tasten, um die Zeitschaltuhr auf Sommer- oder Winterzeit einzustellen. Bei Einstellung auf Sommerzeit wird die Uhr eine Stunde vorgestellt und auf dem Display SUMMER angezeigt.

Die Zeitschaltuhr manuell Ein-/Ausschalten

Drücken Sie kurz die ON/AUTO/OFF-Taste, um zwischen folgenden Optionen zu wählen:

1. ON: Die Zeitschaltuhr wird eingeschaltet
2. AUTO: Das Gerät arbeitet anhand der eingestellten Schaltprogramme
3. OFF: Die Zeitschaltuhr wird ausgeschaltet

Hinweis: Beim Wechsel von ON oder OFF auf AUTO bleibt die letzte Schaltung so lange bestehen, bis eines der Schaltprogramme aktiviert wird.

Einstellung der Zufallsfunktion

Betätigen Sie die RANDOM-Taste, um diese Funktion ein- oder auszuschalten. Schaltprogramme, die für den Zeitraum von 18 Uhr bis 6 Uhr programmiert sind, werden nun mit einer Verzögerung von 0-32 Minuten abgespielt.

Wartung

Das Gerät ist wartungsfrei, öffnen Sie dieses bitte niemals selbst! Ihre Garantie verfällt, wenn Sie das Gerät öffnen. Reinigen Sie das Gerät außen mit einem weichen, trockenen Tuch oder einer Bürste. Vor dem Reinigen ziehen Sie bitte alle Stromzuführungen ab. Verwenden Sie keine Reinigungsmittel, die Carbon-säure, Benzin, Alkohol o. Ä. enthalten. Diese Inhaltsstoffe greifen die Oberfläche des Gerätes an und die Ausdünstungen sind gesundheitsschädlich und explosiv.

3

Verwenden Sie keine scharfkantigen Werkzeuge, Schraubendreher, Drahtbürsten o. Ä., um die Geräte zu reinigen.

Sicherheits- und Wartungshinweise

• Stellen Sie sicher, dass alle elektrischen Anschlüsse sowie Kabelverbindungen an weiteren Geräten den betreffenden Richtlinien entsprechen und sich gleichzeitig in Übereinstimmung mit der Bedienungsanleitung befinden.
• Achten Sie darauf, Steckdosen und Verlängerungskabel nicht zu überlasten, dies kann zu Feuer oder einem Stromschlag führen.
• Sollten irgendwelche Zweifel an Betrieb, Sicherheit oder Anschluss der Geräte aufkommen, dann wenden Sie sich bitte an einen Fachmann.
• Alle Teile vor Kindern geschützt aufbewahren.
• Vermeiden Sie harte Stöße, diese können zur Beschädigung der elektronischen Schaltkreise führen.
• Ersetzen Sie beschädigte Stromkabel niemals selbst! Nehmen Sie die Geräte vom Netz und wenden Sie sich bitte an einen Fachbetrieb.
• Das Öffnen und Reparieren der Geräte darf ausschließlich durch einen autorisierten Fachbetrieb erfolgen.
• Kabellose Systeme sind Störeinflüssen von kabellosen Telefonen, Mikrowellen
  sowie anderen elektronischen Geräten, die im 433 MHz Bereich arbeiten, ausgesetzt. Halten Sie einen MINDESTABSTAND VON WENIGSTENS 3 METERN während der Installation und dem Betrieb ein.

Hinweise zum Umweltschutz

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haus-haltsabfall entsorgt werden, sondern muss an einem Sammelplatz für Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Wirkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Mit der Wiederverwendung der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze der Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle. Entsorgen Sie leere Batterien stets an kommunalen oder Ihnen bekannten Sammelstellen.

Dieses Produkt entspricht den IEC-Normen: ITEM #24705

EN 60730-2-7:2010

DIN VDE0620-1:2010, EN60730-1/A2:2008, EN60730-1:2000/A2:20008

Imported for Claus GmbH, Sigsfeldstraße 4, 45141 Essen, Deutschland, www.mumbai.de

WEEE-Reg.-Nr.: 83627387
