BEDIENUNGSANLEITUNG Econom Hybrid HL-EL030G Cateye

Lesen Sie vor der Verwendung der Lampe diese Anleitung und das beiliegende Informationsblatt „Ni-MH-Batterien“ aufmerksam durch und heben Sie sie für Referenzzwecke auf.

VORSICHT!

• Bitte vergewissern Sie sich vor Ihrem Ausflug, dass das Licht sicher an der Halterung montiert ist, leuchtet und nicht durch Gepäck etc. blockiert wird.
• Halten Sie die Lampe stets außer Reichweite von Kindern.
• Für den Fall, dass sich Batterien unerwartet schnell leeren empfehlen wir, Ersatzbatterien bei sich zu haben.
• Die Lampe mindestens 7 cm von kabellosen Computern entfernt montieren. Wird die Lampe zu nahe am Computer angebracht, könnte dies die Übertragung nachteilig beeinflussen.
• Unter herkömmlichen täglichen Bedingungen ist dieses Gerät wasserfest und kann auch bei Regen verwendet werden. Tauchen Sie es allerdings niemals absichtlich in Wasser.
• Wenn die Lampe oder Teile davon schmutzig werden, reinigen Sie diese mit einem weichen Tuch, das Sie zuerst mit milder Seife angefeuchtet haben. Verwenden Sie nie Verdünner, Benzin oder Alkohol; Sie würden das Gerät beschädigen.

● Vor der Erstinbetriebnahme

Das Gerät ist bei Lieferung ausreichend aufgeladen, dass Sie die Funktionstüchtigkeit der Lampe testen können. Denken Sie daran, es vor der Nutzung gemäß den Anweisungen unter "WISSENSWERTES ÜBER DEN LADEVORGANG" aufladen.

EINZELTEILE

Lampeneinheit

FlexTight™-Halterung (H-34N)

USB-Kabel

WISSENSWERTES ÜBER DEN LADEVORGANG

Die integrierte Batterie wird durch Sonnenlicht, das auf das Solarfeld strahlt, geladen. Wenn das Sonnenlicht nicht ausreicht oder wenn das Gerät schneller geladen werden muss, verwenden Sie das mitgelieferte USB-Kabel.

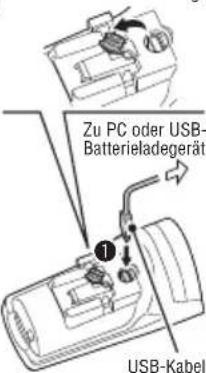

1 Laden mit dem USB-Kabel

Stecken Sie das USB-Kabel in den USB-Anschluss an der Rückseite der Lampe an und verbinden sie dann mit einem PC oder einem handelsüblichen USB-Batterieladegerät. Der Schalter leuchtet auf, und das Gerät beginnt zu laden.

Ladebuchsenabdeckung

Zu PC oder USB- Batterieladegerät USB-Kabel

Schalter (Anzeige-Status)	Normale Ladedauer(Für USB 2.0)
ON : LadevorgangOFF : Ladevorgang abgeschlossenBlinken : Fehler beim Ladevorgang	Ca. 4 stunden

* Wenn der Schalter blinkt, entfernen Sie das USB-Kabel und stecken es anschließend wieder an. Wenn sich der PC im Standby-Modus befindet, kann das Gerät nicht geladen werden.
* Bei USB 1.0 dauert der Ladevorgang länger. Wenn das Licht im Schalter erlischt, ist das Gerät vollständig geladen. Entfernen Sie das USB-Kabel und schließen Sie die Ladeanschluss-Abdeckung.

2 Laden mit dem Solarfeld

Drehen Sie das Solarfeld zur Sonne aus, damit es direkt angestrahlt wird.

Wenn das Gerät 5 Stunden lang unter diesen Bedingungen geladen wird, kann es ungefähr 50 Minuten lang im Beleuchtungsmodus "ON" benutzt werden.

VORSICHT!

• Das Gerät kann nicht unter Leuchtstofflampen usw. geladen werden. Bei bewölktem Himmel oder in Innenräumen kann das Gerät ebenfalls nicht geladen werden.
• Wenn das Solarfeld teilweise abgedeckt ist, sinkt die Ladeeffizienz drastisch.
  * Die Lade-sowie die Leuchtzeiten sind Näherungswerte und variieren je nach Umgebungs- und Benutzerbedingungen.

MONTAGE

Schlingen Sie den Halterungsriemen um den Lenker 1 und stecken Sie den Riemen durch die Öffnung.

Schrauben Sie den Verschlussring in die Halterung. ② um die Lampe zunächst fest anzubringen.

Schieben Sie die Lampeneinheit in die Halterung ein, * bis sie einrastet (klickt), und stellen Sie den Strahlungswinkel ein. (Siehe "MONTAGE DER LAMPE") Ziehen Sie den Verschlussring fest an und schneiden 3 Sie den überstehenden Halteriemen ab.

Um die Lampeneinheit herauszunehmen, drücken Sie den * Knopf und schieben Sie die Lampe gleichzeitig nach vorne. Zur Neueinstellung des Strahlungswinkels lockern Sie den * Verschlussring, bis die Halterung sich bewegen lässt, und ziehen Sie sie nach erfolgter Einstellung wieder fest an.

* Riemen

VORSICHT!:

Ziehen Sie den Verschlussring von Hand an. Wenn Sie ihn mit einem Werkzeug zu fest anziehen, wird u.U. der Gewinderiemen beschädigt.

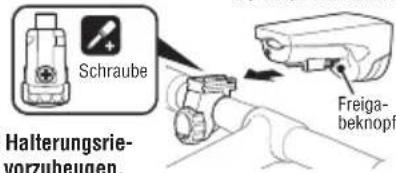

- Überprüfen Sie regelmäßig den Verschlussring und die Schraube (*1) an der Halterung damit der sichere Halt der Lampe stets gegeben ist.

•Runden Sie die Schnittkante des Halterungsriemens ab, um evtl. Verletzungen vorzubeugen.

Schraube Halterungsrievorzubeugen. Freigabeknopf

BEDIENUNG

Schalter bedienen

Die Lampe wird durch einen Schalter auf ON/OFF geschaltet.

Schalterbedienung Standardbetriebszeit

ON ⇔ OFF : Langes Drücken

Ca. 3 stunden

Schalter (Indikator)

1 sec.

Verbleibende Batterieleistung

Wenn der Schalter (Indikator) aufleuchtet, ist der verbleibende Batterie-/Akkustand gering. Bitte laden Sie das Gerät bei nächster Gelegenheit auf.

SO WIRD DIE BATTERIE AUSGETAUSCHT/ENTSORGT

* Wenn die Betriebszeit spürbar absinkt, ist die Batterie verbraucht. Tauschen Sie die Batterie gegen eine neue aus.
① Lösen Sie die Schraube unter dem Schalter.
② Drücken Sie auf den Schalter und ziehen Sie das Innenteil von vorne heraus.
③ Entfernen Sie den Batterieanschluss und setzen Sie eine neue Batterie ein.
4 Überprüfen Sie nach dem Batteriewechsel, ob die Dichtung des Innenteils an ihrem Platz ist, setzen Sie das Teil ein und schrauben Sie es fest.

VORSICHT!:

Installieren Sie die Dichtung richtig, damit die Wasserdichtigkeit gewährleistet bleibt.

- Bringen Sie die verbrauchte Batterie (mit abgeklebten Anschlussklemmen) zu einer ausgewiesenen Annahmestelle für Altbatterien.

Schalter ②

Innenteil
Abdichtung Batterie

Batterieanschluss ③

ERSATZTEILE

5338827N

FlexTight™- Halterung (H-34N)

5339641

Ersatzbatterie (NiMH 2,4V-780mAh)

SPEZIFIKATIONEN

Lichtquelle .....Φ5 weiße LED x 1 Batterie ..... Ni-MH 2,4V-780mAh Betriebsdauer ..... Ca. 3 Stunden Standard-Ladezeit ... USB (USB2.0) : Ca. 4 Temperaturbereich... Laden : 5°C - 40°C. Be Anzahl der Lade-/Entladevorgänge

Circa 300 mal (bis die Nennleistung auf 50% abfällt) Maße/Gewicht ..... 103,6 x 49,8 x 49 mm / 112 g * Die technischen Daten und die Konstruktion können jederzeit ohne vorherige Ankündigung geändert werden.

BEGRENZTE GEWÄHRLEISTUNG

2-Jahres-Garantie : Lampeneinheit nur (Verschleiß der Batterie ist nicht eingeschlossen.)

CatEye gewährleiste eine Garantie über 2 Jahre auf Material und Verarbeitung vom Kaufdatum an. Falls das Produkt bei normalem Gebrauch Fehler aufweist, wird Cateye das Produkt kostenlos repateren oder austauschen. Der Service muss von CatEye Co., Ltd oder autorisierten Servicestellen durchgeführt werden. Wenn Sie das Gerät einsenden, packen sie es sorgfältig ein und fügen Sie die Garantiekarte sowie Reparaturhinweise bei, Achten Sie darauf. Ihren Namen und ihre Anschrift mit Schreibmaschine oder in Druckbuchstaben deutlich lesbar auf die Garantiekarte zu schreiben. Versicherungskosten und Kosten für den Transport bis zu unserem Kundendienst gehen zu Lasten der Person, die unseren Kundendienst in Anspruch nehmen möchte.

CATEYE COLTD.

2-8-25, Kuwazu, Higashi Sumiyoshi-ku, Osaka 546-0041 Japan Alln: CATEYE Customer Service Section

Phone : [phone] Fax : [phone]

E-mail: [e-mail] URL: http://www.cateye.com
