BEDIENUNGSANLEITUNG Regia Burmeier

Gebrauchsanweisung Pflegebett

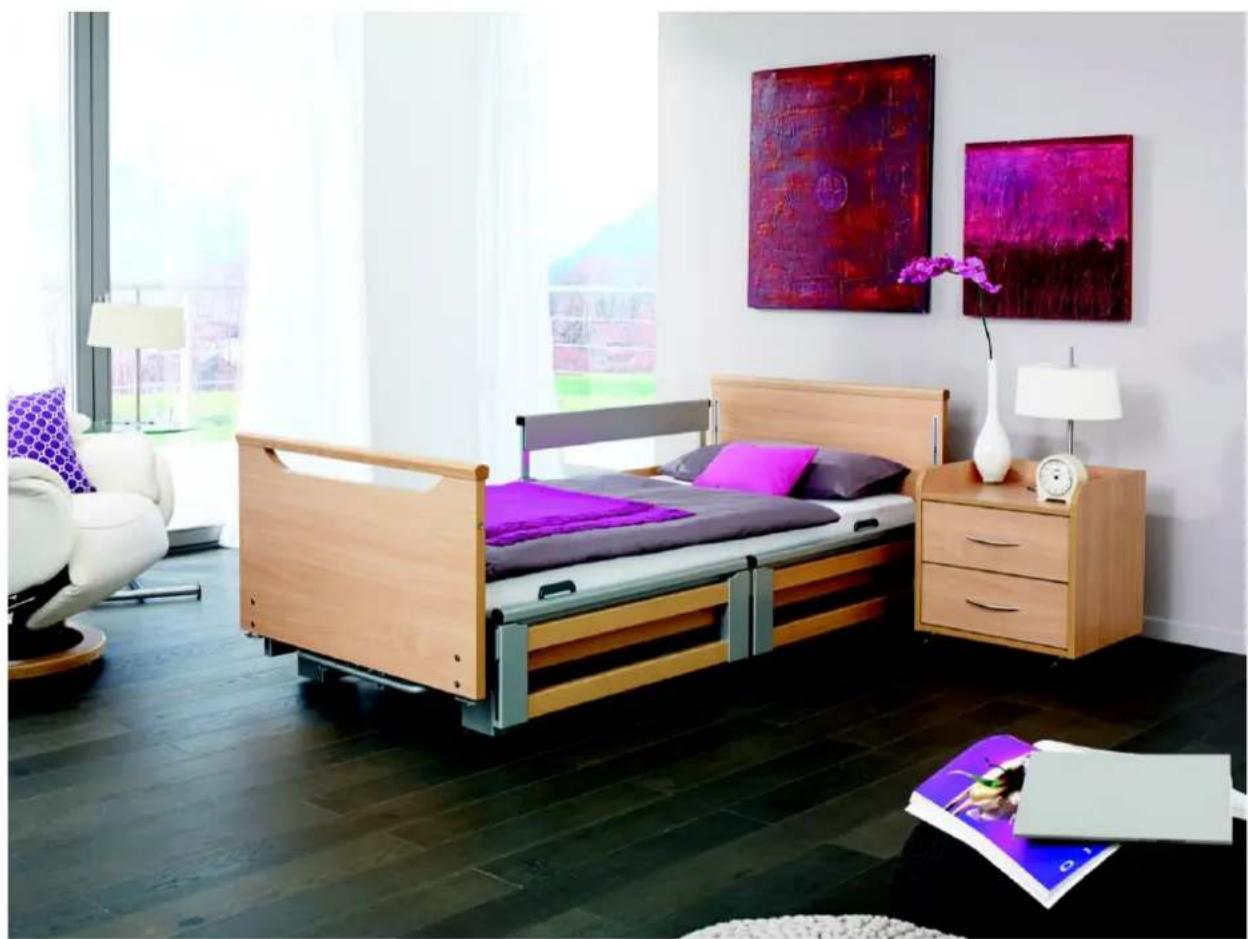

Regia

(Abbildung zeigt Sonderausstattung mit geteilten Seitensicherungen)

1a Bremstritthebel für Laufrollen, Fußende
1b Bremstritthebel für Laufrollen, Kopfende

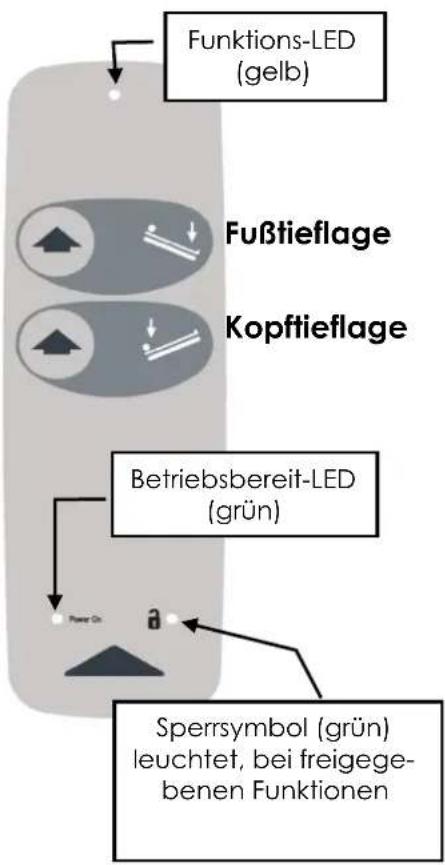

2 Handschalter, anhängbar
3 Aufnahme Mobilisierungsstütze einseitig oder beidseitig (nur bei Ausstattung mit geteilten Seitensicherungen)
4 Seitensicherung TSG (nur bei Ausstattung mit geteilten Seitensicherungen)
5 Betthaupt, Kopfende
6a Auslösehebel untere Stufe
6b Auslösehebel obere Stufe
7 Handgriff Rückenlehne, beidseitig
8 Handgriff Unterschenkellehne, beidseitig
9 Betthaupt, Fußende
10 Bettzeugablage (nur bei Ausstattung mit geteilten Seitensicherungen)
11 Aufnahme für Aufrichter (2 Stück, verdeckt)

Die in dieser Gebrauchsanweisung in eckigen Klammern [ ] angegebenen fettgedruckten Ziffern beziehen sich auf die Bedieneinrichtungen des Pflegebettes, die in dieser Abbildung dargestellt sind.

Inhalt

1 VORWORT....5

2 ALLGEMEINE HINWEISE 6

2.1 Bezeichnung der benannten Personengruppen....7
2.2 Sicherheitshinweise 8

2.2.1 Bedeutung der verwendeten Sicherheitssymbole 8
2.2.2 Sicherheitshinweise für Betreiber 9
2.2.3 Sicherheitshinweise für Anwender 10

2.3 Produktbeschreibung....13

2.3.1 Zweckbestimmung 13
2.3.2 Bestimmungsgemäßer Gebrauch 13
2.3.3 Kontraindikationen 14
2.3.4 Besondere Merkmale 15
2.3.5 Konstruktiver Aufbau 15
2.3.6 Verwendete Werkstoffe 16

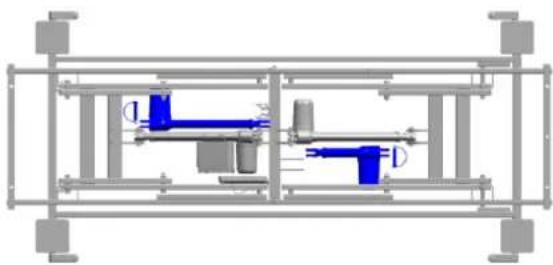

3 MONTAGE UND INBETRIEBNAHME 17

3.2 Elektrischer Anschluss 23

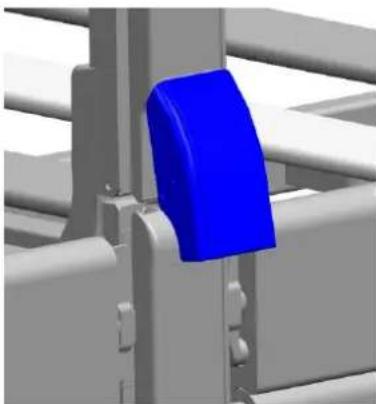

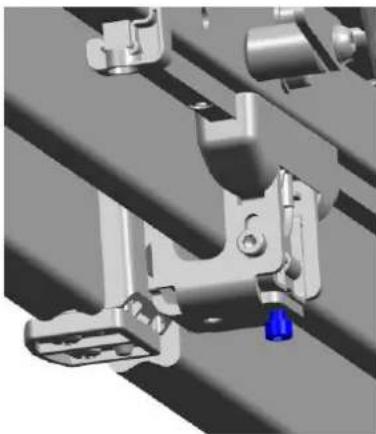

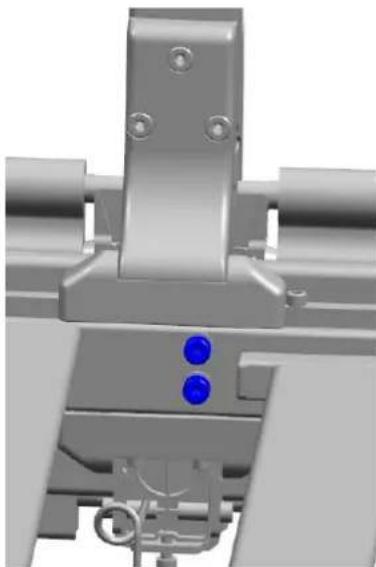

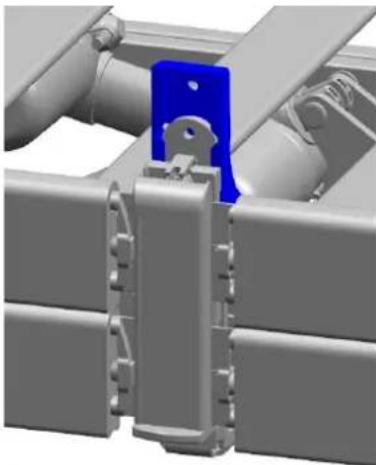

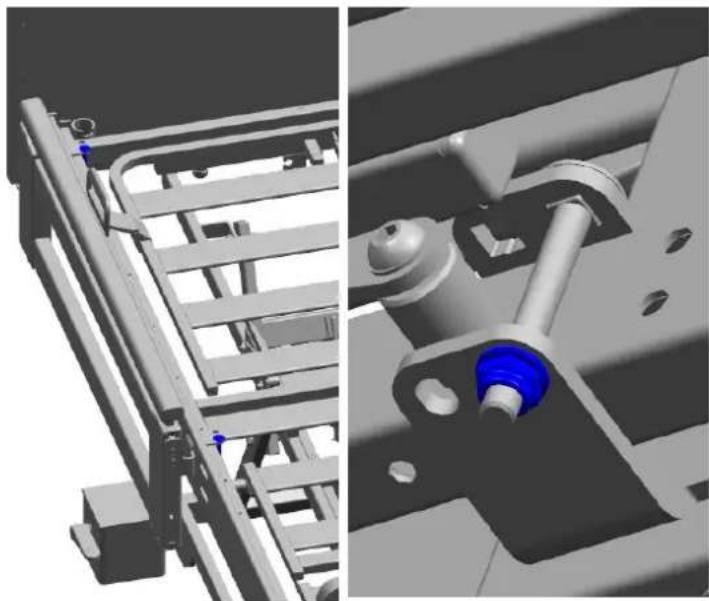

3.3 Montage der teleskopierbaren Seitensicherung (optional) 25

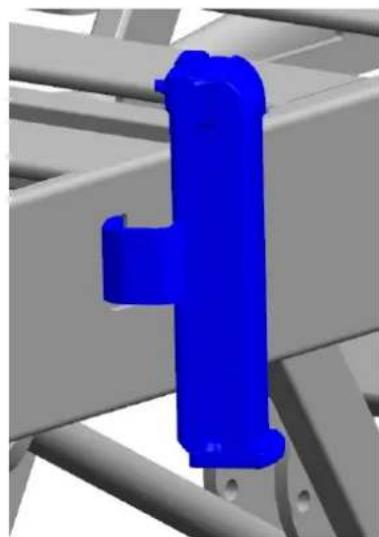

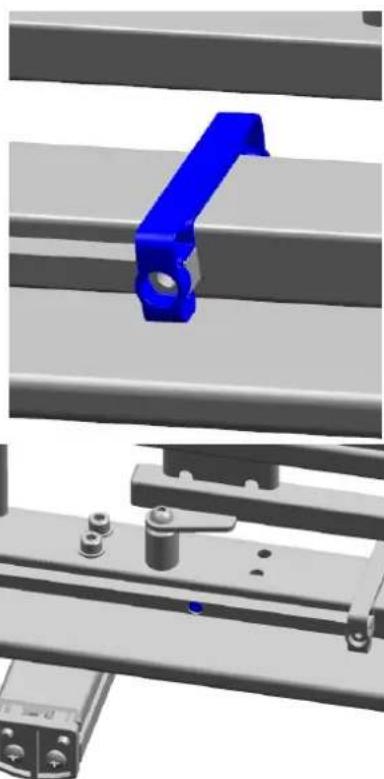

3.4 Montage des verschiebbaren Seitensicherung VSG (optional) 26
3.5 Checkliste: Prüfung durch den Anwender 35
3.6 Anforderungen an den Aufstellungsort 36
3.7 Inbetriebnahme 37
3.8 Demontage des Bettes 38

4 BETRIEB 39

4.1 Fahren und Bremsen des Bettes 39

4.1.1 Laufrollen....40

4.2 Elektrische Verstellmöglichkeiten....41

4.2.1 Spezielle Sicherheitshinweise zum elektrischen Verstellsystem...... 41

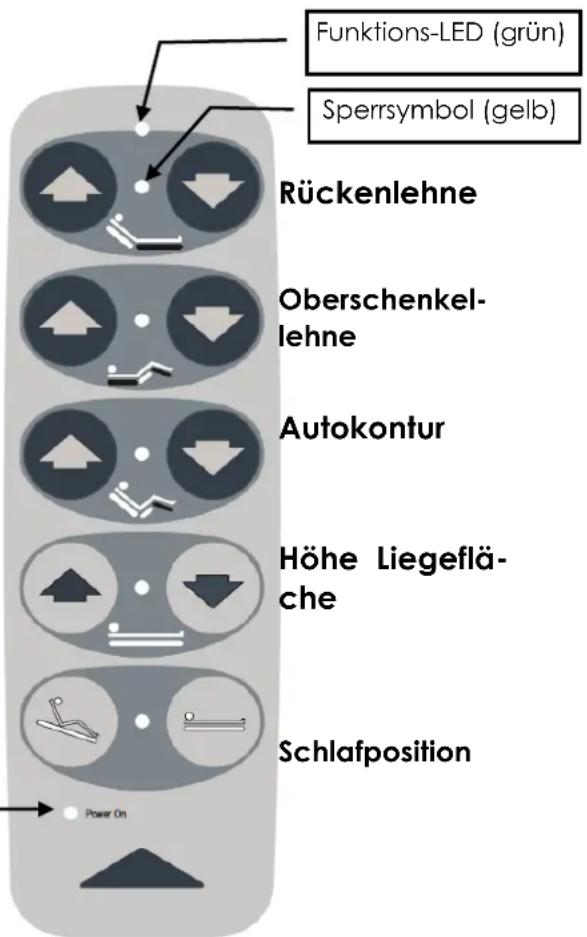

Handschalter 43
Schlafposition....43
4.2.2 Schwenkung-Handschalter (Optional) 45
4.2.3 Sperrfunktionen Handschalter 46

4.3 Mechanische Verstellmöglichkeiten.... 47

4.3.1 Unterschenkellehne 47

4.4 Anbauteile und Sonderausstattungen 48

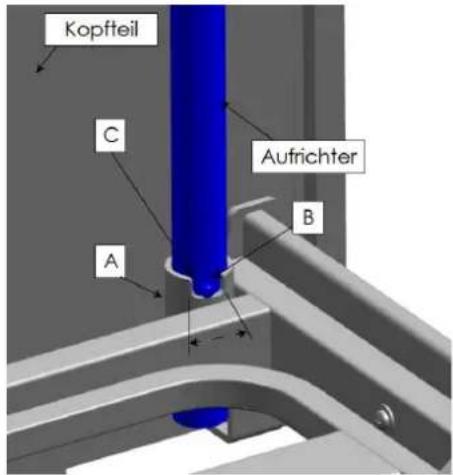

4.4.1 Aufrichteraufnahmen 48

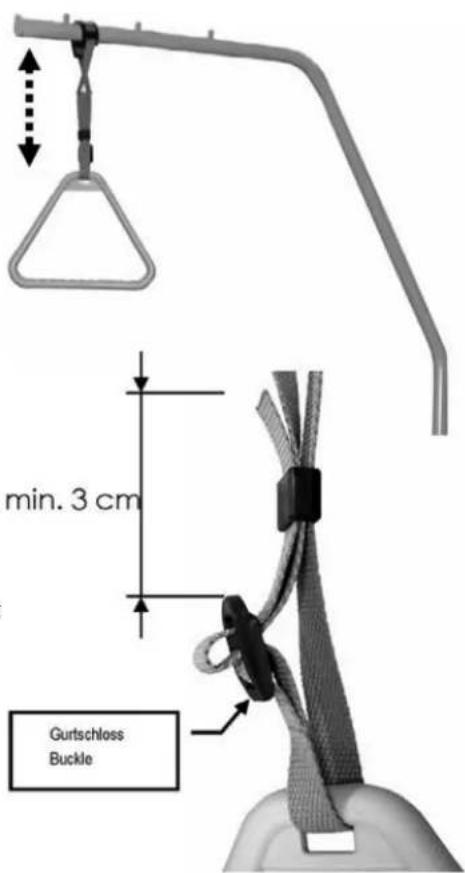

4.4.2 Haltegriff (Triangelgriff)....50

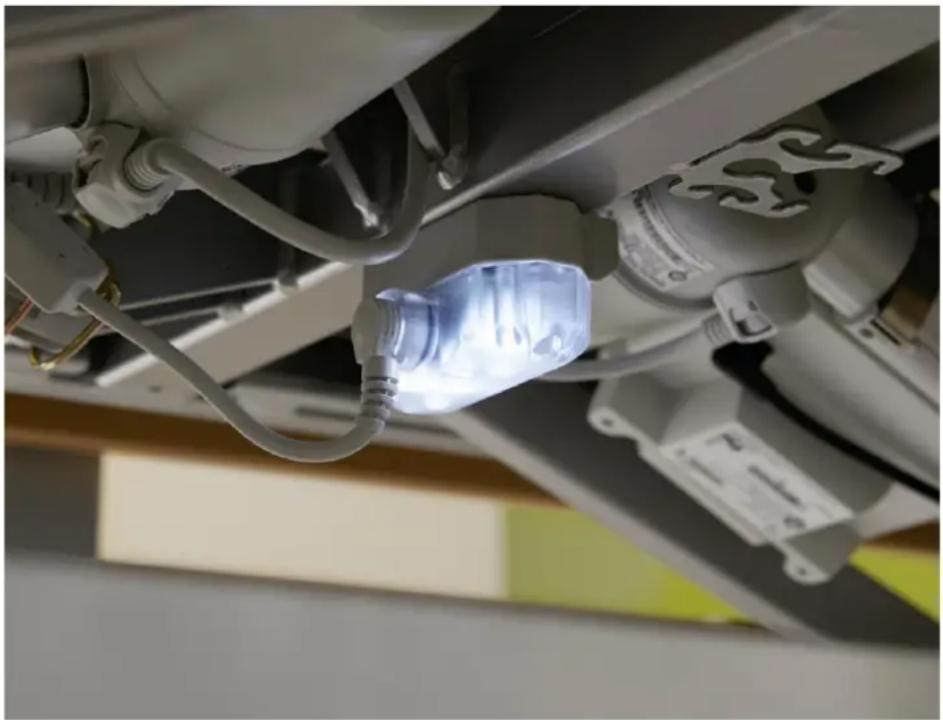

4.4.3 Unterbettbeleuchtung....51

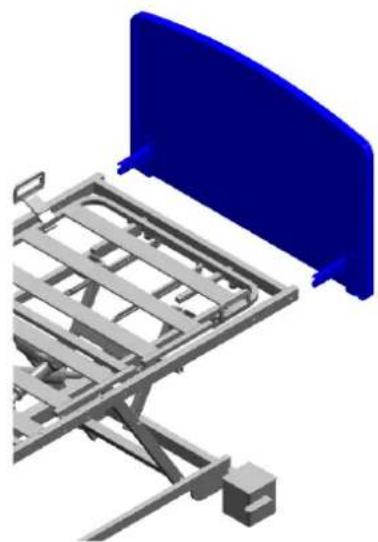

4.5 Bettverlängerung 52

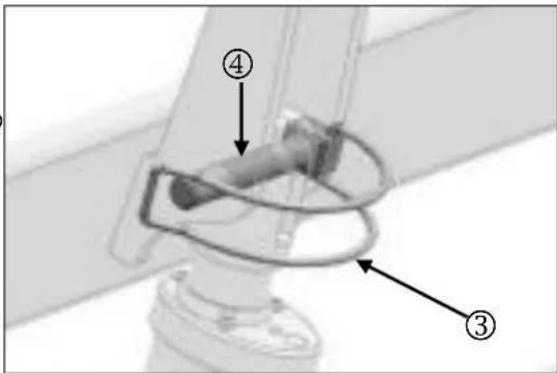

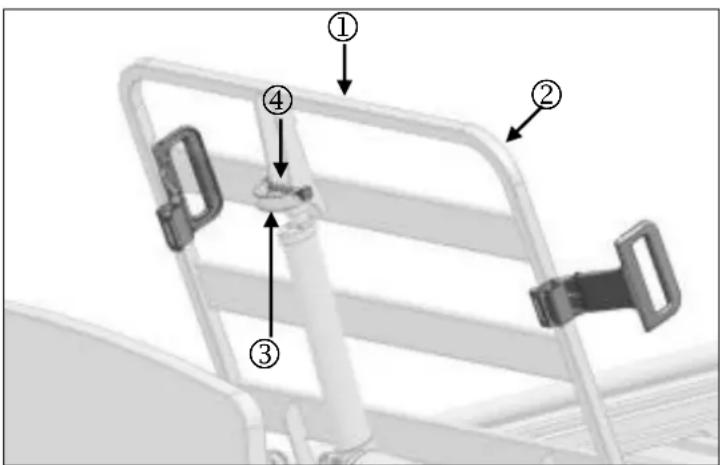

4.5.1 Manuelle Notabsenkung der Rückenlehne 54

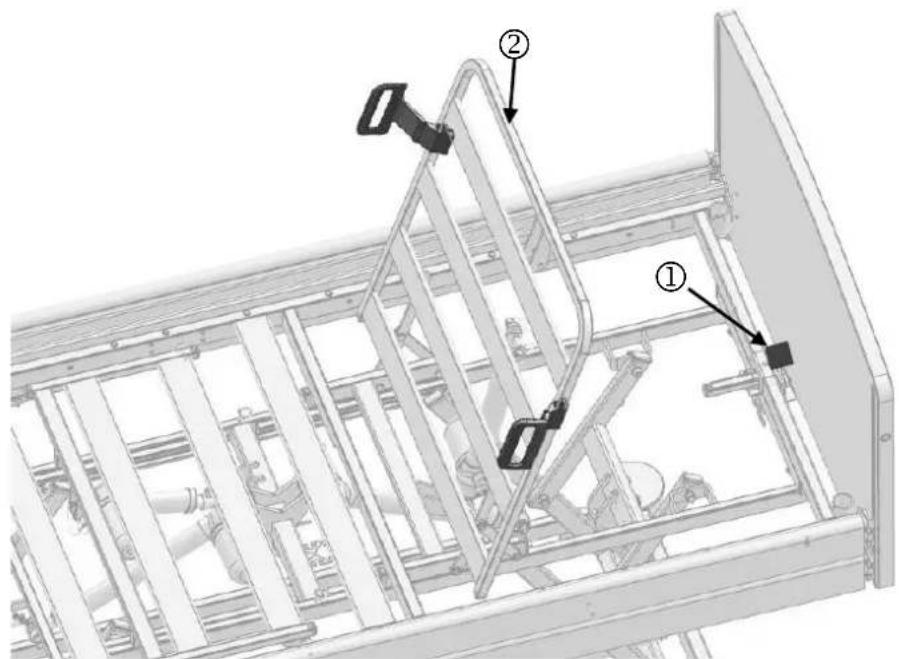

4.5.2 Notabsenkung der Rückenlehne über Quick Release (Option)...... 56

4.6 Seitensicherungen....57

4.6.1 Spezielle Sicherheitshinweise für Seitensicherungen 57
4.6.2 Teleskopierbaren Seitensicherung TSG (optional) 59
4.6.3 verschiebbaren Seitesicherung VSG (optional) 59

5 REINIGUNG UND DESINFEKTION 62

5.1 Generelle Hinweise zur Reinigung und Desinfektion....62
5.2 Reinigungs- und Desinfektionsplan 63
5.3 Einweisung der Anwender und des Fachpersonals....64
5.4 Reinigungs- und Desinfektionsmittel 65
5.5 Umgang mit Reinigungs- und Desinfektionsmitteln....66

6 INSTANDHALTUNG......67

6.1 Durch den Anwender....68
6.2 Durch den Betreiber....69
6.3 Ersatzteile 72
6.4 Hersteller-/Serviceanschrift....72
6.5 Austausch elektrischer Komponenten....73

6.5.1 Spezielle Sicherheitshinweise zum Austausch elektrischer Komponenten....73
6.5.2 Austausch des Handschalters....74

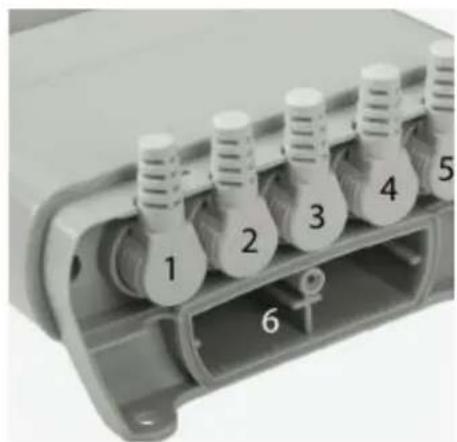

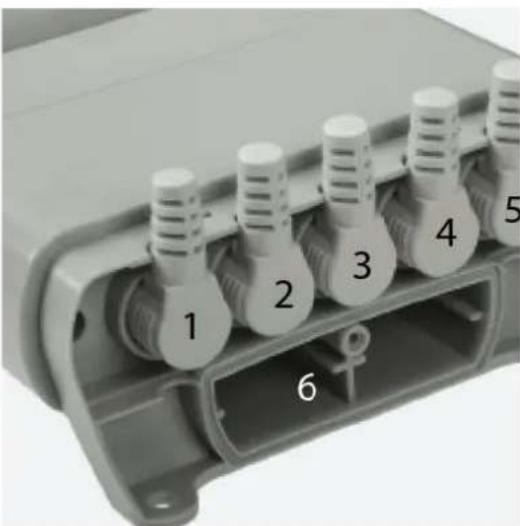

6.5.3 Steckerbelegung des Steuergerätes 74

7 STÖRUNGSABHILFETABELLE 75

8 ZUBEHÖR 76

9 TECHNISCHE DATEN 77

9.1 Abmessungen und Gewichte ....77
9.2 Elektrische Daten....77
9.3 Umgebungsbedingungen 80
9.4 Technische Informationen zur elektromagnetischen Kompatibilität (EMC) 80
9.5 Klassifizierung....83
9.6 Entsorgungshinweise 84

10 KONFORMITÄTSERKLÄRUNG 85

1 Vorwort

Sehr geehrte Kundin, sehr geehrter Kunde,

die Firma Burmeier hat dieses Bett für Sie gebaut, um Sie bei allen Herausforderungen der Pflege bestmöglich zu unterstützen. Wir verfolgen mit Leidenschaft das Ziel, hochwertige und langlebige Produkte zu entwickeln. Sie sollen Patienten und Bewohnern den Aufenthalt im Bett sowie Pflegekräften das Arbeiten am Bett so angenehm und sicher wie möglich machen. Daher prüfen wir vor der Auslieferung alle Funktionen und die elektrische Sicherheit. Jedes Bett verlässt unser Haus in einwandfreiem Zustand.

Um diesen Zustand lange zu erhalten, ist eine fachgerechte Bedienung und Pflege notwendig. Deshalb bitten wir Sie, diese Gebrauchsanweisung aufmerksam zu lesen und zu beachten. Sie hilft Ihnen sowohl bei der ersten Inbetriebnahme des Bettes als auch im täglichen Einsatz. Als Betreiber und Anwender finden Sie hier alle Informationen über die komfortable Bedienung und sichere Handhabung Ihres Bettes. Die Gebrauchsanweisung ist ein praktisches Nachschlagewerk, das Sie immer griffbereit aufbewahren sollten.

Die Firma Burneier steht auch nach dem Kauf des Bettes jederzeit zu Ihrer Verfügung. Wir bieten Ihnen maßgeschneiderte Lösungen bei allen Fragen zu Inspektion und Wartung, Reparatur und Prozessoptimierung. Sie erreichen unsere zentrale Kundenbetreuung unter Telefon [phone] – 0.

Wir wünschen Ihnen und Ihren Anwendern viel Erfolg und Zufriedenheit bei der Betreuung Ihrer Patienten und Bewohner.

Burmeier GmbH & Co. KG

Ausschlussklausel

Dieses Produkt ist nicht für den nordamerikanischen Markt, insbesondere der Vereinigten Staaten von Amerika, zugelassen. Die Verbreitung und Nutzung des Pflegebettes in diesen Märkten, auch über Dritte, ist seitens des Herstellers untersagt.

2 Allgemeine Hinweise

Das Pflegebett Regia, nachfolgend nur noch „Bett“ genannt, wird in verschiedenen Ausführungen hergestellt. Diese Gebrauchsanweisung wurde für mehrere Ausführungen des Bettes erstellt. Es sind eventuell Funktionen oder Ausstattungen beschrieben, die Ihr Bett nicht aufweist.

Hinweise an den Betreiber:

Dieses Bett erfüllt alle Anforderungen der Richtlinie 93/42/EWG für Medizinprodukte und der neuesten Sicherheitsnorm DIN EN 60601-2-52/A1 für medizinische Betten. Es ist gemäß Medizinproduktegesetz (MPG) § 13 als aktives Medizinprodukt der Klasse I eingestuft.

Beachten Sie Ihre Verpflichtungen als Betreiber gemäß Medizinprodukte-Betreiberverordnung (MPBetreibV), um einen dauerhaft sicheren Betrieb dieses Medizinproduktes ohne Gefährdungen für Patienten, Bewohner, Anwender und Dritte sicherzustellen.

Bei jedem technischen, elektrischen Gerät kann es bei unsachgemäßem Gebrauch zu Gefährdungen kommen.

Lesen Sie diese Gebrauchsanweisung vollständig durch, um Schäden durch Fehlbedienung zu vermeiden.

Weisen Sie die Anwender (siehe Kapitel 4) gemäß MPBetreibV § 5 in die sachgemäße Bedienung des Bettes ein!

Weisen Sie die Anwender gemäß MPBetreibV § 9 auf den Aufbewahrungsort dieser Gebrauchsanweisung hin!

Hinweise an den Anwender:

Der Anwender hat sich gemäß MPBetreibV § 2 vor der Benutzung eines Bettes von der Funktionsfähigkeit und dem ordnungsgemäßen Zustand des Bettes zu überzeugen und die Gebrauchsanweisung zu beachten. Gleiches gilt für Zubehör.

Lesen Sie diese Gebrauchsanweisung vollständig durch, um Schäden durch Fehlbedienung zu vermeiden.

Diese Gebrauchsanweisung enthält Sicherheitshinweise, die beachtet werden müssen! Alle Anwender, die an und mit dem Bett Modell Regia arbeiten, müssen den Inhalt dieser Gebrauchsanweisung kennen und die Sicherheitshinweise befolgen.

Vor der ersten Inbetriebnahme des Bettes:

Entfernen Sie alle Transportsicherungen und Verpackungsfolien. Bauen Sie das in Baugruppen zerlegte Bett gemäß Aufbauanleitung auf. Reinigen und desinfizieren Sie das Bett vor der ersten Inbetriebnahme.

2.1 BEZEICHNUNG DER BENANNTEN PERSONENGRUPPEN

In dieser Gebrauchsanweisung werden folgende Personengruppen benannt:

Betreiber

Betreiber (z. B. Klinikum, Krankenhaus, Träger von Pflegeheimen usw.) ist jede natürliche oder juristische Person, die Sachherrschaft über das Bett Regia besitzt. Der Betreiber hat die Verantwortung für den sicheren Betrieb dieses Medizinproduktes.

Anwender

Anwender (z. B. medizinisches Fachpersonal, Ärzte, Pflegepersonal, Betreuer/-innen usw.) sind Personen, die aufgrund ihrer Ausbildung, Erfahrung oder Unterweisung berechtigt sind, dieses Bett eigenverantwortlich zu bedienen oder an ihm Arbeiten zu verrichten, bzw. in die Handhabung des Bettes eingewiesen sind. Weiterhin können sie mögliche Gefahren erkennen, vermeiden und den klinischen Zustand des Bewohners beurteilen.

Bewohner bzw. Patient

In dieser Gebrauchsanweisung wird als Bewohner bzw. Patient eine pflegebedürftige, gebrechliche, kranke oder behinderte Person bezeichnet, die in diesem Bett liegt.

Eine Einweisung des Bewohners bzw. Patienten in die für ihn wichtigen Funktionen ist durch den Betreiber oder den Anwender dringend zu empfehlen.

2.2 SICHERHEITSHINWEISE

Dieses Bett entspricht zum Zeitpunkt der Auslieferung dem neuesten Stand der Technik und ist durch ein unabhängiges Prüfinstitut geprüft. Das wichtigste Ziel der Sicherheitshinweise besteht darin, Personenschäden zu verhindern. Außerdem werden Sachschäden vermieden.

Verwenden Sie dieses Bett nur im fehlerfreien Zustand!

2.2.1 Bedeutung der verwendeten Sicherheitssymbole

In der vorliegenden Gebrauchsanweisung werden folgende Sicherheitssymbole verwendet.

Warnung vor Personenschäden

Dieses Symbol warnt vor gefährlicher elektrischer Spannung. Es besteht Lebensgefahr.

Dieses Symbol warnt vor allgemeinen Gefahren. Es besteht Gefahr für Leben und Gesundheit.

Warnung vor Sachschäden

Dieses Symbol warnt vor möglichen Sachschäden. Es ist möglich, dass Sachschäden an Antrieb, Material oder Umwelt entstehen.

Sonstige Hinweise

Dieses Symbol kennzeichnet einen allgemeinen nützlichen Tipp. Wenn Sie ihn befolgen, erleichtern Sie sich die Bedienung des Bettes. Weiterhin dient der Tipp zum besseren Verständnis.

Das jeweils verwendete Sicherheitssymbol ersetzt nicht den Text des Sicherheitshinweises. Lesen Sie deshalb den Sicherheitshinweis und befolgen Sie ihn genau!

Alle Personen, die an und mit diesem Bett arbeiten, müssen den Inhalt dieser Gebrauchsanweisung kennen und die für sie relevanten Sicherheitshinweise befolgen.

2.2.2 Sicherheitshinweise für Betreiber

• Beachten Sie Ihre Verpflichtungen gemäß MPBetreibV, um den dauerhaft sicheren Betrieb dieses Medizinproduktes ohne Gefährdungen für Patienten, Bewohner, Anwender und Dritte sicherzustellen!
• Weisen Sie jeden Anwender anhand dieser Gebrauchsanweisung, die zusammen mit dem Bett überreicht werden muss, vor der ersten Inbetriebnahme in die sichere Bedienung des Bettes ein.
• Machen Sie jeden Anwender auf eventuelle Gefährdungen bei nicht sachgemäßer Verwendung des Bettes aufmerksam. Dies betrifft besonders den Umgang mit den elektrischen Antrieben und den Seitensicherungen.
• Führen Sie bei Langzeiteinsatz des Bettes nach angemessenem Zeitraum (Empfehlung: jährlich) eine Kontrolle auf Funktion und sichtbare Beschädigungen durch (siehe Kapitel 6.2)
• Lassen Sie dieses Bett nur eingewiesene Personen bedienen.
• Vergewissern Sie sich, dass die Sicherheitshinweise durch Ihr Personal eingehalten werden!
• Stellen Sie sicher, dass auch Vertretungspersonal hinreichend in die Bedienung dieses Bettes eingewiesen ist.

• Stellen Sie sicher, dass bei Anbringen weiterer Zusatzgeräte (z. B. Kompressoren von Lagerungssystemen usw.) die sichere Befestigung und Funktion aller Geräte gegeben ist. Beachten Sie besonders:

• sichere Verlegung aller beweglichen Anschlusskabel, Schläuche usw.

• keine Mehrfach-Steckdosen unter dem Bett (Brandgefahr durch eindringende Flüssigkeit).
• Kapitel 2.3.1 Zweckbestimmung

• Dieses Bett ist für die Erkennung, Behandlung, Linderung und Überwachung von Krankheiten oder Kompensation von Verletzungen oder Behinderungen vorgesehen. Detaillierte Verwendungshinweise finden Sie in Kapitel 9.5.

• Das Bett ist ausschließlich für die Lagerung von erwachsenen Patienten (=Personen mit einer Körpergröße ab 146 cm) geeignet.

• Das Bett selbst ist nicht lebenserhaltend oder lebensunterstützend.
  • Das Bett hat keine medizinische Indikation.

- Bestimmungsgemäßer Gebrauch dieser Gebrauchsanweisung. Bei Unklarheiten wenden Sie sich an die Hersteller der Zusatzgeräte.

2.2.3 Sicherheitshinweise für Anwender

• Lassen Sie sich vom Betreiber in die sichere Bedienung dieses Bettes einweisen.
• Überzeugen Sie sich vor jeder Benutzung vom ordnungsgemäßen und fehlerfreien Zustand des Bettes (siehe auch Kapitel 3.5).
• Stellen Sie sicher, dass sich bei den Verstellungen keine Hindernisse wie Nachttische, Versorgungsschienen oder Stühle im Weg befinden.

• Stellen Sie sicher, dass bei Anbringen weiterer Zusatzgeräte (z. B. Kompressoren von Lagerungssystemen usw.) die sichere Befestigung und Funktion aller Geräte gegeben ist. Beachten Sie besonders:

• sichere Verlegung aller beweglichen Anschlusskabel, Schläuche usw.

• Mehrfachsteckdosen, die lose auf dem Fußboden liegen, sollten nicht verwendet werden. Es könnte sonst zu elektrischen Gefährdungen durch beschädigte Netzkabel oder durch eindringende Flüssigkeit kommen. Wenden Sie sich bei Unklarheiten an die Hersteller dieser Geräte.

- Nehmen Sie das Bett außer Betrieb, wenn der Verdacht einer Beschädigung oder Fehlfunktion besteht:

• Ziehen Sie sofort das Schaltnetzteil aus der Steckdose.
• Kennzeichnen Sie das Bett deutlich als „DEFEKT“.
• Melden Sie dieses umgehend dem zuständigen Betreiber.

• Verlegen Sie das Kabel des Schaltnetzteils und auch alle anderen Kabel von Zusatzgeräten so, dass sie beim Betrieb des Bettes nicht gezerrt, überfahren oder durch bewegliche Teile gefährdet werden können.
• Es kann Strangulationsgefahr für unbeaufsichtigte Babys und Kleinkinder bestehen, die sich in frei geführte elektrische Anschlussleitungen einwicken, z. B elektrische Zuleitung und Handschalter-Leitung.
• Es kann Erstickungsgefahr für unbeaufsichtigte Babys und Kleinkinder durch Verschlucken gelöster Kleinteilen des Bettes bestehen.
• Ziehen Sie vor jedem Transport unbedingt das Schaltnetzteil aus der Steckdose, und legen Sie das Kabel so in den vorhandenen Netzkabelhalter, dass das Schaltnetzteil gegen Herabfallen gesichert ist und den Fußboden nicht berührt.
• Legen Sie keine Mehrfachsteckdosen unter das Bett. Es kann zu elektrischen Gefährdungen durch beschädigte Kabel oder durch eindringende Flüssigkeit kommen.
• Bringen Sie die Liegefläche in die tiefste Position, wenn Sie das Bett mit dem Bewohner unbeaufsichtigt lassen. So verringern

Sie das Verletzungsrisiko des Bewohners durch Fallen beim Ein- bzw. Aussteigen.

- Stellen Sie sicher, dass die Laufrollen immer gebremst sind, wenn das Bett mit einem Patienten unbeaufsichtigt gelassen wird.

- Verwahren Sie den Handschalter bei Nichtgebrauch stets so, dass er nicht unbeabsichtigt herunterfallen kann (Aufhängen am Haken). Stellen Sie sicher, dass das Kabel nicht durch bewegliche Teile des Bettes gefährdet werden kann.

- Die Verstellungen dürfen nur von einer eingewiesenen Person oder in Anwesenheit einer eingewiesenen Person ausgeführt werden.

- Stellen Sie vor jeder Verstellung sicher, dass sich keine Personen, Gliedmaßen oder Gegenstände im Verstellbereich befinden, um Gefährdungen durch Einklemmungen und/oder Sachschäden zu vermeiden. Das gilt insbesondere bei Abwärtsbewegungen von Liegeflächenelementen.

- Bringen Sie zum Schutz des Patienten bzw. Bewohners, besonders bei Kindern, vor ungewollten motorischen Verstellungen den Handschalter außerhalb seiner Reichweite an (z. B. am Fußende), oder sperren Sie die Verstellmöglichkeiten des Handschalters wenn:

• der Bewohner bzw. Patient nicht in der Lage ist, das Bett sicher zu bedienen oder sich aus gefährlichen Lagen selbst zu befreien.
• der Bewohner bzw. Patient durch ungewolltes Verstellen der Elektromotoren gefährdet werden könnte.
• die Seitensicherungen angestellt sind (Quetschgefahr von Gliedmaßen beim Verstellen von Rücken- und Oberschenkellehne).
• sich Kinder unbeaufsichtigt mit dem Bett in einem Raum aufhalten.

- Stellen Sie sicher, dass sich das Bett in der tiefsten Position befindet, wenn das Bett mit einem Patienten unbeaufsichtigt gelassen wird.

- Prüfen Sie Schaltnetzteil und Kabel regelmäßig durch Besichtigen auf mechanische Beschädigung (Abschürfungen, blanke Drähte, Knickstellen, Druckstellen usw.) und zwar:

• nach jeder aufgetretenen mechanischen Belastung, z. B. Überfahren des Kabels mit dem Bett selbst, mit Gerätewagen.
• nach starken Zug- und Biegebeanspruchungen wie Wegrollen des Bettes bei eingestecktem Netzstecker.
• nach jeder Standortveränderung oder jedem Verschieben vor Einstecken des Netzsteckers.

- im laufenden Betrieb regelmäßig durch den Anwender, mindestens einmal wöchentlich.

- Prüfen Sie die Zugentlastung des Netzkabels regelmäßig auf feste Verschraubung.

Beachten Sie unbedingt die Sicherheitshinweise in dieser Gebrauchsanweisung!

2.3 PRODUKTBESCHREIBUNG

2.3.1 Zweckbestimmung

• Dieses Bett ist für die Erkennung, Behandlung, Linderung und Überwachung von Krankheiten oder Kompensation von Verletzungen oder Behinderungen vorgesehen. Detaillierte Verwendungshinweise finden Sie in Kapitel 9.5.
• Das Bett ist ausschließlich für die Lagerung von erwachsenen Patienten (=Personen mit einer Körpergröße ab 146 cm) geeignet.
• Das Bett selbst ist nicht lebenserhaltend oder lebensunterstützend.
  • Das Bett hat keine medizinische Indikation.

2.3.2 Bestimmungsgemäßer Gebrauch

• Dieses Bett wurde als komfortable Lösung für die Pflege von pflegebedürftigen, gebrechlichen Menschen in Senioren- und Pflegeheimen und vergleichbaren medizinischen Einrichtungen, sowie in der häuslichen Pflege entwickelt.
• Der Einsatz in Krankenhäusern ist nur in medizinisch genutzten Räumen der Anwendungsgruppe 0 (gemäß VDE 0100 Teil 710, bisher VDE 0107) zulässig. Für eine darüber hinausgehende Nutzung ist dieses Bett nicht konzipiert!
• Dieses Bett kann für die Pflege unter Anweisung eines Arztes bestimmt sein und zur Diagnose, Behandlung oder Beobachtung des Bewohners dienen. Es ist daher mit einer Sperrmöglichkeit des Handschalters ausgerüstet.

• Dieses Bett hat keine spezielle Anschlussmöglichkeit für einen Potentialausgleich. Beachten Sie dieses vor Zusammenschluss mit zusätzlichen netzbetriebenen (medizinischen) Geräten. Weitere Hinweise über gegebenenfalls zu treffende zusätzliche Schutzmaßnahmen finden Sie:

• In den Gebrauchsanweisungen dieser zusätzlichen, netzbetriebenen Geräte (z. B. Luft-Lagerungssysteme, Infusionspumpen, Ernährungssonden ...)

• In der Norm DIN EN 60601-1-1 (Sicherheit vom medizinischen elektrischen Systemen)
  o In der Norm VDE 0100 Teil 710 (Starkstromanlagen in Krankenhäusern).

- Beachten Sie besonders bei Bewohnern mit schlechtem klinischem Zustand die Sicherheitshinweise in Kapitel 4.3.1 und 4.4.2.

- Gewichtsbelastbarkeit (Erklärung Bildzeichen auf dem Bett)

Dieses Bett darf mit maximal 225 kg sicherer Arbeitslast (Patient bzw. Bewohner und Zubehör) dauerhaft belastet und uneingeschränkt betrieben werden.

Das zulässige Bewohnergewicht ist abhängig vom gleichzeitig mit angebrachtem Gesamtgewicht des Zubehörs (z. B. Beatmungsgeräte, Infusionen, ...)

Beispiel:

Gewicht Zubehör (mit Polsterauflage)		Zulässiges max. Bewohnergewicht
10 kg		215 kg
40 kg		185 kg

• Dieses Bett darf nur von eingewiesenen Personen bedient werden.
• Dieses Bett ist für den mehrfachen Wiedereinsatz geeignet. Beachten Sie die hierbei notwendigen Voraussetzungen:

- Reinigung und Desinfektion (siehe Kapitel 5)

- Instandhaltung / Wiederholungsprüfung (siehe Kapitel 6)

2.3.3 Kontraindikationen

- Dieses Bett ist nur geeignet für Bewohner, die folgende Mindest-Körpermaße/-Gewichte nicht unterschreiten:

o Körpergröße: 146 cm,
○ Gewicht: 40 kg
○ Body Mass Index ^1 , „BMI“: 17

≥40 kg + ≥146 cm + BMI ≥17

Kennzeichnung auf Bett-Untergestell

- Bei Bewohnern mit geringeren Maßen/ Gewicht besteht auf Grund deren kleinerer Gliedmaßen bei Verwendung von Seitensicherungen ein erhöhtes Einklemmrisiko zwischen den Freiräumen dieser Seitensicherungen.

Das Bett Regia darf nur unter den in dieser Gebrauchsanweisung beschriebenen Einsatzbedingungen betrieben werden. Jede andere Verwendung gilt als nicht bestimmungsgemäß.

2.3.4 Besondere Merkmale

• beidseitig Seitensicherungen
• elektrische Höhenverstellung der Liegefläche von ca. 26 bis 80 cm
• elektrische Verstellung der Oberschenkellehne von 0^ bis ca. 40^
• elektrische Verstellung der Rückenlehne von 0^ bis ca. 70^
• elektrische Verstellung zur Fußtieflage von ca. 15° (nicht ohne Stromanschluss möglich)
• fahrbar durch vier Laufrollen, achsweise oder zentral feststellbar
• Liegefläche viergeteilt : ca. 200 x 90 cm, (Option: ca. 220 x 90 cm); Außenmaße ca. 210 x 100 cm (Option: ca. 230 x 100 cm)
  • Kopfteil nicht entnehmbar
• mechanische Notabsenkung der Rückenlehne

2.3.5 Konstruktiver Aufbau

Das Bett wird zerlegt angeliefert, um es in jedes Zimmer transportieren zu können. Es besteht aus einem Untergestell, einem Kopfteil, einem Fußteil, einem Liegeflächenrahmen und den Seitensicherungen. Das Bett ist mit vier Laufrollen ausgerüstet, die mit einer Feststellbremse ausgestattet sind (siehe Übersicht Seite 2).

Liegefläche

Der Liegeflächenrahmen ist unterteilt in eine Rückenlehne, ein festes Mittelteil, eine Ober- und Unterschenkellehne. Alle Lehnen können verstellt werden. Die Liegefläche kann waagerecht in der Höhe verstellt werden. Die Verstellungen werden durch Elektromotoren über einen Handschalter ausgeführt.

Seitensicherungen

Zum Schutz des Bewohners bzw. Patienten gegen ungewolltes Herausfallen besitzt das Bett Seitensicherungen. Die Seitensicherungen lassen sich nacheinander von der abgesenkten Stellung zum Schutz des Bewohners anstellen und wieder absenken.

Elektrisches Verstellsystem

Das elektrische Verstellsystem dieses Bettes ist erstfehlersicher, flammhemmend (V0) und besteht aus:

• einem "externen" Schaltnetzteil. Das Schaltnetzteil besteht aus: Spannungswandler und Niedervoltanschlusskabel. Der Spannungswandler erzeugt eine Schutz-Kleinspannung, die für Patient und Anwender ungefährlich ist. Das Schaltnetzteil versorgt über ein Verbindungskabel und Kabelbaum alle Antriebe (Motoren) mit der Schutz-Kleinspannung. Die Anschlussbuchse am Untergestell ist gegen Feuchtigkeit geschützt.
• dem zentralen Bus-Steuergerät, in ihm sind alle Antriebsmotoren und der Handschalter über Steckverbindungen angeschlossen, die mit der Schutz-Kleinspannung arbeiten.
• den Elektromotoren für die Rücken- und Oberschenkellehne.
• zwei Elektromotoren für die Höhenverstellung der Liegefläche.
• einem Handschalter mit stabilem Haken.
• einer Sperrbox. An dieser Sperrbox muss der Anwender die Verstellmöglichkeiten des Handschalters sperren, wenn der schlechte klinische Zustand des Patienten dies erfordert.

2.3.6 Verwendete Werkstoffe

Das Bett ist zum größten Teil aus Stahlprofilen gebaut, deren Oberflächen mit einer Polyester-Pulverbeschichtung oder mit einem metallischen Überzug aus Zink oder Chrom überzogen sind. Die Betthäupter und die Seitensicherungen bestehen aus Holz bzw. Holzwerkstoffen, deren Oberflächen versiegelt wurden.

Alle Oberflächen sind unbedenklich gegen Hautkontakt.

3 Montage und Inbetriebnahme

Das Bett wird zerlegt angeliefert. Die Montage erfolgt vor Ort.

Das Bett wird in folgenden Verpackungseinheiten geliefert:

• Karton 1: Untergestell mit montierten Hubmotoren, Rückenlehnen-Motor, Oberschenkellehnen-Motor, Steuerung, Handschalter, Schaltnetzteil
• Karton 2: Liegefläche mit Aufnahme Kopf-/Fußbrett, Befestigungsschrauben
• Karton 3: Kopf-/Fußbrett mit Hülsenmuttern
• Karton 4: Seitenblende, Befestigungsschrauben, Unterlegscheiben

3.1 MONTAGE DES BETTES

Die Montage des Bettes ist von zwei Personen durchzuführen.

Benötigtes Werkzeug:

• Inbusschlüssel 8 mm

3.1.1 Montage Untergestell

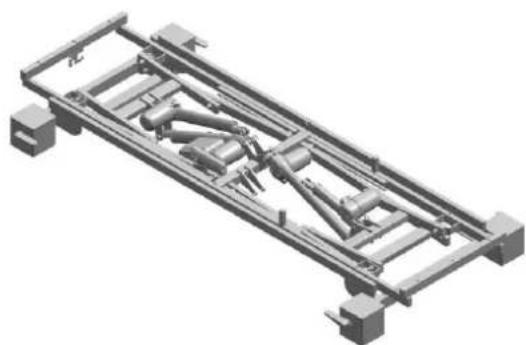

• Entnehmen Sie das Untergestell aus dem Karton und stellen Sie es ab.
• Entfernen Sie alle Verpackungsfolien von den Kabeln.

• Entnehmen Sie den Oberschenkellehnen-Motor und den Rückenlehnen-Motor aus der Transportposition wie folgt:
• Entnehmen Sie gehäuseseitig den Splint.
  • Durchtrennen Sie den Kabelbinder am Schubrohr.
• Hinweis: Beachten Sie die Kabelverlegung.

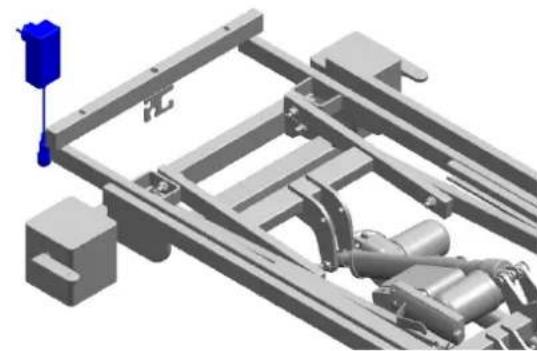

• Schließen Sie das Schaltnetzteil an.
• Fahren Sie das Untergestell in die höchste Position.
• Hinweis: Der Hub stoppt in der Zwischenposition. Bitte die Taste Hub erneut betätigen.

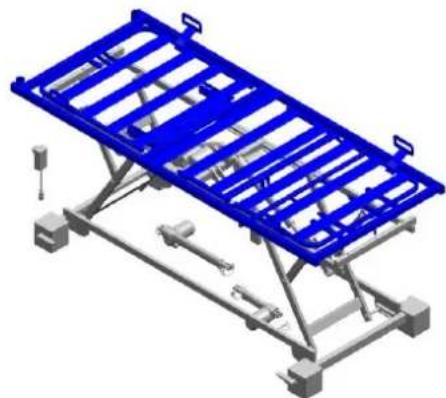

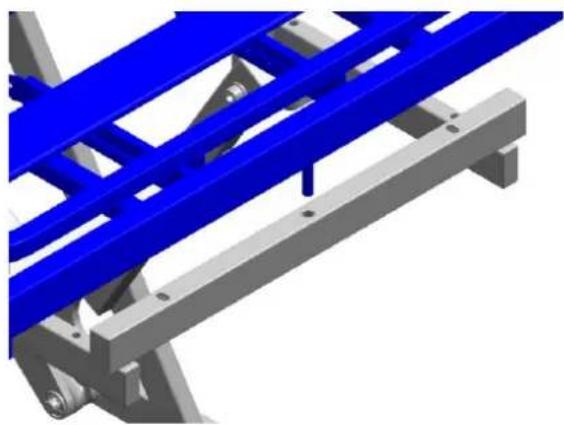

• Setzen Sie die Liegefläche auf.
• Hinweis: Beachten Sie die Hinweisschilder für Kopf-/Fußseite.

• Setzen Sie die Positionierungsbolzen beidseitig in die Bohrungen ein.
• Verbinden Sie Liegefläche und Untergestell mit den Griffschrauben (2 x 2 Stück).

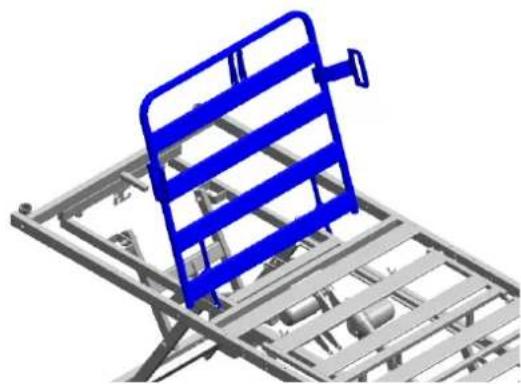

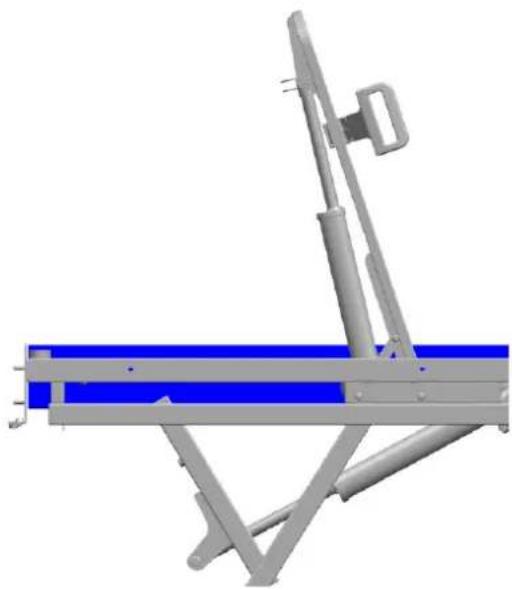

- Stellen Sie die Rückenlehne manuell an.

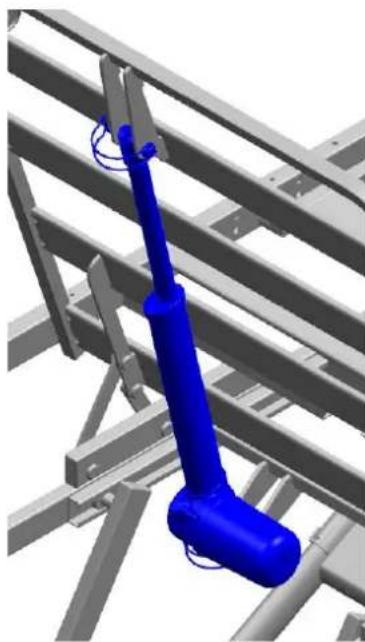

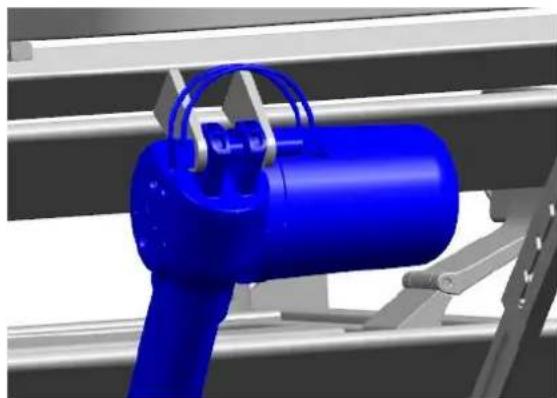

- Setzen Sie den Rückenlehnen-Motor in die Aufnahme ein und sichern Sie ihn gehäuseseitig mit dem Splint.

- Hinweis: Beachten Sie die Einbauposition. Der Gehäusetopf muss über dem Hubmotor stehen.

- Führen Sie die Hubstange des Rückenlehnen-Motors in die Aufnahme.

- Sichern Sie die Hubstange mit dem Splint.

• Stellen Sie die Oberschenkellehne an.

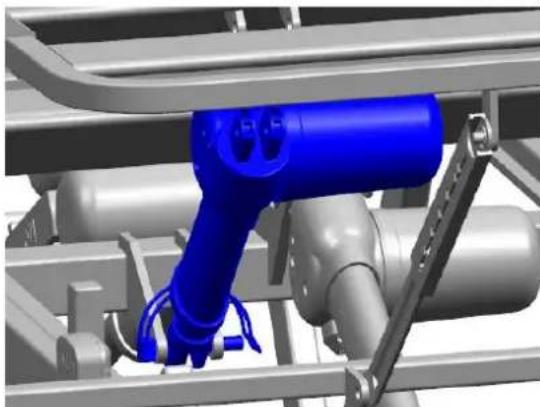

• Setzen Sie den Oberschenkellehnen-Motor in die Aufnahme ein.
• Sichern Sie den Oberschenkellehnen-Motor gehäuseseitig mit dem Splint.
• Hinweis: Beachten Sie die Einbauposition. Der Gehäusetopf muss über dem Hubmotor stehen.

- Führen Sie die Hubstange des Oberschenkellehnen-Motors in die Aufnahme.

- Sichern Sie die Hubstange mit dem Splint.

• Stellen Sie die Oberschenkellehne an.
• Stellen Sie die Rückenlehne an.

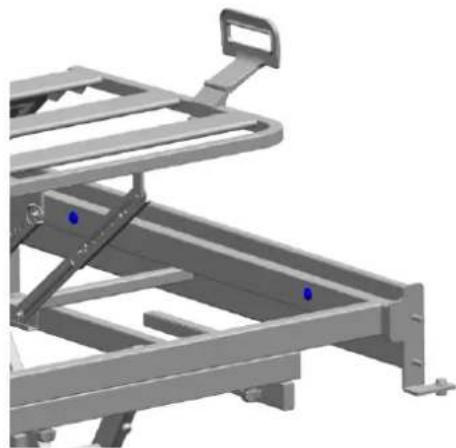

• Setzen Sie die Seitenblende an.

• Fixieren Sie die Seitenblende mit den Durchgangsschrauben und den Unterlegscheiben an der Liegefläche.
• Hinweis: Die Seitenblende ist asymmetrisch. Die kurze Seite muss nach oben zeigen.

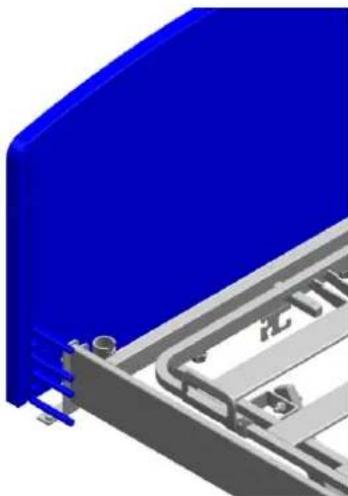

• Entnehmen Sie das Kopf-/Fußbrett aus dem Karton.
• Setzen Sie je nach konfigurierter Seitensicherung ggf. die Seitensicherungsführung ein (nur in Verbindung mit der Seitensicherung VSG).

- Setzen Sie das Kopf-/Fußbrett auf die Gewindestifte.

- Sichern Sie das Kopf-/Fußbrett mit den Hülsenmuttern.

3.2 ELEKTRISCHER ANSCHLUSS

Achten Sie beim Anschluss der Komponenten stets darauf, dass die Stecker bis zum Anschlag in das Steuergerät eingesteckt werden. Nur so ist absolute Dichtigkeit und eine einwandfreie Funktion gewährleistet.

Bringen Sie die Steckerabdeckleiste immer an dem Steuergerät an.

Verlegen Sie die Motoren- und das Handschalterkabel so unter dem Liegeflächenrahmen, dass sich keine Schlaufen bilden und die Kabel nicht durch bewegliche Teile eingeklemmt werden. Nutzen Sie die dafür am Untergestell angebrachten Kabelführungen.

Besondere Sorgfalt ist beim Verlegen des Verbindungskabels des Schaltnetzteils notwendig. Dieses darf nicht durch bewegliche Teile eingeklemmt werden oder beim Verfahren des Bettes unter die Laufrollen geraten!

Stellen Sie sicher, dass keine Kabel beschädigt sind, sich keine Schlaufen bilden und die Kabel nicht in bewegliche Teile eingeklemmt werden.

Besondere Sorgfalt ist beim Verlegen der Zuleitung notwendig. Stellen Sie sicher, dass sie nicht beschädigt ist und sich keine Schlaufen bilden! Die Zuleitung darf beim Umherfahren des Bettes nicht unter die Laufrollen geraten!

Besonderheiten Schaltnetzteil

Das Schaltnetzteil wird einfach in eine Steckdose gesteckt. Der Kabelausgang sollte hierbei nach unten zeigen.

Eine Steckdose, in die Sie das Schaltnetzteil stecken wollen, darf sich nicht unterhalb des Bettes befinden.

Bei horizontalen Verstellvorgängen kann sonst der Liegeflächenrahmen das Schaltnetzteil aus der Steckdose reißen.

Irreparable Defekte am Schaltnetzteil und Kurzschluss in der Steckdose sind möglich.

Alle Stecker sind an dem Steuergerät angeschlossen. Zum Schutz gegen unbeabsichtigtes Herausziehen der Stecker sind diese mit einer Steckerabdeckleiste gesichert.

• Heben Sie die Steckerabdeckleiste vorsichtig mit einem Schraubendreher ab (siehe Grafik unten). Setzen Sie dazu den Schraubendreher nacheinander in der Nut der beiden Kappen an.
• Stecken Sie den Höhenmotor des Kopfteils in Buchse 3.
• Stecken Sie den Höhenmotor des Fußteils in Buchse 4.
• Bringen Sie die Steckerabdeckleiste wieder an dem Steuergerät an.

Steckerbelegung des Steuergerätes

• 1 = Handschalter
• 2 = Hubmotor Fußteil (weiß)
• 3 = Hubmotor Kopfteil (blau)
• 4 = Oberschenkellehne (gelb)
- 5 = Rückenlehnen-Motor (schwarz)
- 6 = Batteriefach

3.3 MONTAGE DER TELESKOPIERBAREN SEITENSICHERUNG (OPTIONAL)

Seitenblende montieren

1. Montieren Sie die Seitenblende.

M6 x 35 M6 x 35 M6 x 35 M6 x 35

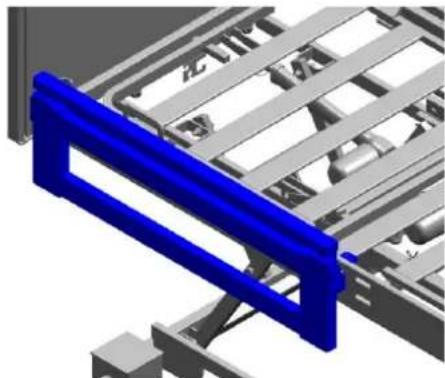

Seitensicherung einsetzen

1. Entnehmen Sie die Seitensicherung in zusammengeschobenem Zustand aus dem Karton.
2. Setzen Sie die Halterungen der Seitensicherung durch die Langlöcher der Seitenblende ein.

1. Setzen Sie die Schloss- schrauben von oben in die freien Durchgangs- bohrungen der Halterung ein.

2. Verschrauben Sie diese von unten mit Unterlegscheiben und Muttern.

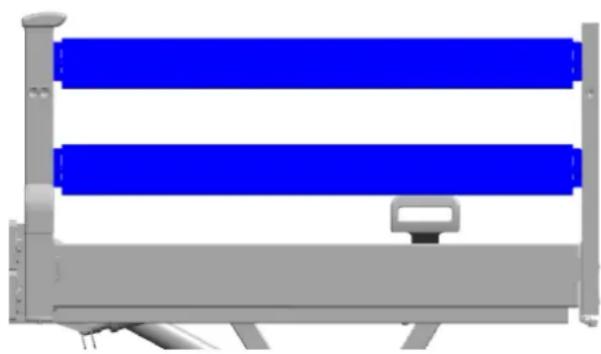

1. Testen Sie die Funktion der teleskopierbaren Seitensicherung.

3.4 MONTAGE DES VERSCHIEBBAREN SEITENSICHERUNG VSG (OPTIONAL)

Hinweis

Um die Montage schneller und einfacher durchführen zu können empfehlen wir Ihnen folgende Vorbereitungen:

• Verwenden Sie einen elektrischen Akku-Schrauber.
• Fahren Sie das Bett in die höchste Position.
• Stellen Sie die Liegefläche an, um besser an die Elemente zu gelangen.

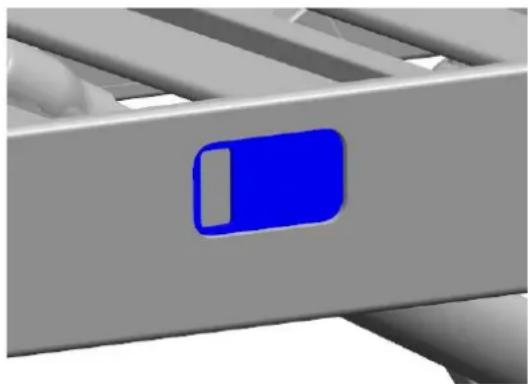

Das Seitenbrett austauschen

1. Lösen Sie die vier Schrauben auf der Innenseite des Längsprofils. Halten Sie das Brett fest, damit es nicht herunterfällt.

1. Entfernen Sie die Schrauben und entnehmen Sie das Seitenbrett.

2. Setzen Sie das neue Seitenbrett an das Bett. In der Aussparung muss die schmale Seite nach oben zeigen.

3. Setzen Sie die vier Schrauben ein und ziehen Sie diese fest.

4. Nun drücken Sie die Blende in die entsprechende Aussparung. Die Öffnung muss zur Fußseite zeigen.

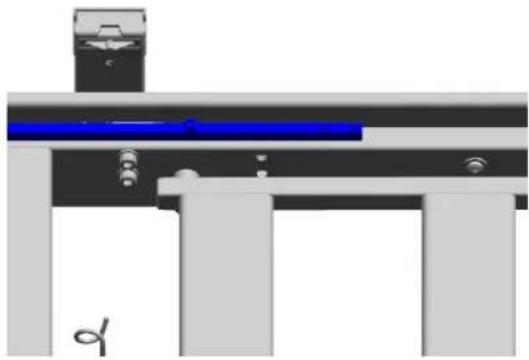

Die Schienen für den Mittelpfosten montieren

1. Setzen Sie das Parkelement mit dem Aufnahmewinkel in die Aussparung.

Das Parkelement ist für die Montage auf der rechten Seite vormontiert. Soll das Parkelement auf der linken Seite montiert werden, muss es umgebaut werden. Die Anleitung dazu finden Sie auf Seite 34.

1. Befestigen Sie das Parkelement mit den zwei Zylinderschrauben (M8x35) und den zugehörigen Unterlegscheiben. Ziehen Sie diese vorerst nur handfest an.

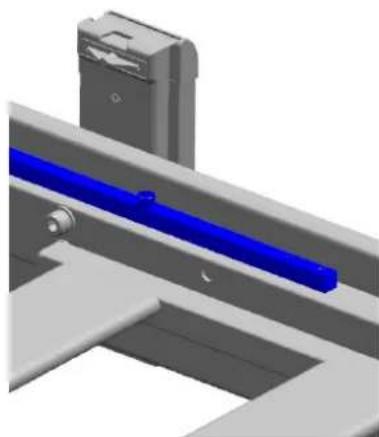

1. Nun montieren Sie die Anschlagschraube (M6x8) auf der oberen Schiene und ziehen die Schraube fest. Achten Sie darauf, dass die Gewindegrundlöcher nach unten zeigen.

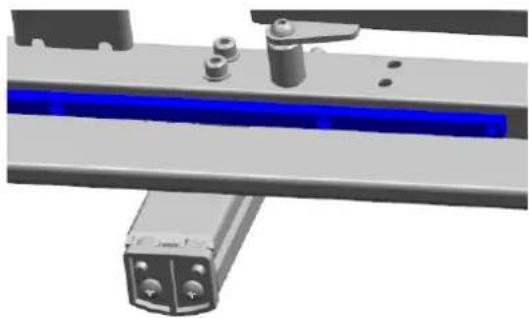

1. Legen Sie die Schiene auf das Längsprofil des Rahmens. Achten Sie darauf, dass die Anschlagsschraube zur Bettmitte zeigt und dass sich die Gewindebohrungen mit den Durchgangsbohrungen des Längsprofils überdecken.

1. Die untere Schiene muss so angelegt werden, dass die Senkungen für die Schraubenköpfe nach unten zeigen. Die Ausrichtung spielt dabei keine Rolle.

1. Nun schieben Sie die zwei Haltespangen rechts und links auf die Schiene, sodass diese am Längsprofil fixiert sind.

Achten Sie darauf, dass sich die Durchgangsbohrungen auf der Unterseite befinden.

1. Stecken Sie auf das rechte und linke Ende der Schiene je eine Schraube (M6x75) von unten durch die Haltespangen. Ziehen Sie diese handfest an.

2. Nun stecken Sie vier Schrauben (M5x55) ebenfalls von unten in die Schiene ein. Drehen Sie diese ebenfalls nur handfest an.

3. Sind alle Schrauben in die Schiene eingesteckt, können Sie diese nun fest anziehen. Achten Sie bei den vier unteren Schrauben darauf, dass der Kopf vollständig in der Aussparung versenkt wird.

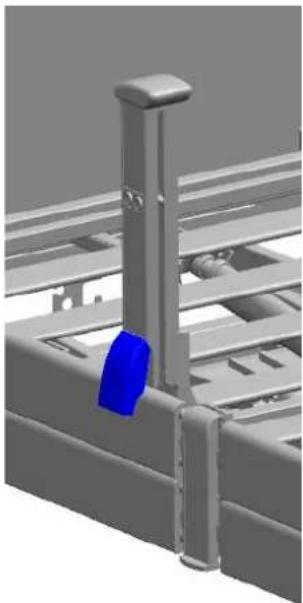

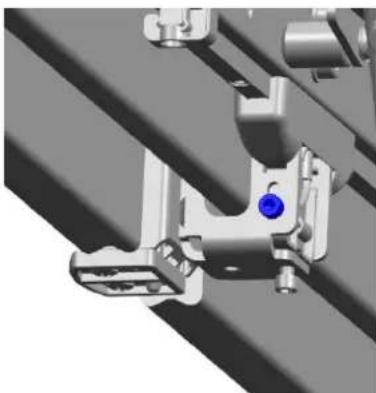

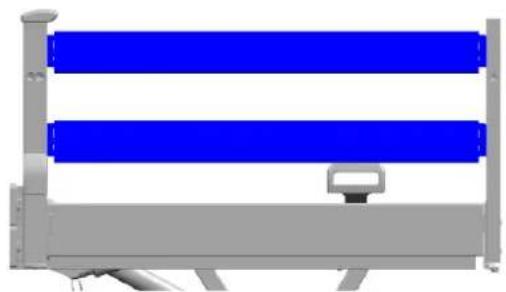

Die Seitensicherungsholme einsetzen

1. Montieren Sie die fußseitige Seitensicherung. Stecken Sie dazu die Seitensicherungs-Holme in die Halterungen am Fußende.

2. Am anderen Ende der Holme stecken Sie nun die Seitensicherungsführungen ein. Achten Sie darauf, dass die Aussparungen nach außen zeigen müssen! Dadurch zeigt die Öffnung der Gummipuffer automatisch nach innen.

3. Betätigen Sie am Parkelement die Auslösung und stecken Sie die Seitensicherung in den entsprechenden Schacht.

4. Setzen Sie das Unterteil des Schlittens von unten an die Schiene. Drücken Sie die Auslösung und schieben Sie das Schlittenelement hinter das Parkelement. Dabei muss der zweite Schacht freiliegen.

5. Nun montieren Sie die kopfseitige Seitensicherung. Stecken Sie dazu die Seitensicherungs-Holme in die Halterung am Kopfende. Das andere Ende stecken Sie in den freiliegenden Schacht des Parkelements.

1. Ziehen Sie das untere Schlittenelement an die Seite, sodass es frei zugänglich ist. Stecken Sie jetzt das obere Schlittenelement von oben auf. Achtung, lassen Sie das untere Schlittenelement nicht los, weil es sonst herunterfällt.

2. Nehmen Sie eine M8-Schraube und setzen Sie diese oben an. Ziehen Sie die Lasche bis zur dahinterliegenden Bohrung hoch und schieben Sie die Schraube durch.

3. Von der anderen Seite setzen Sie nun die richtige Schraube (M8x25) an und schieben diese durch das Loch und durch die Lasche, sodass die vorher eingesteckte Schraube herausfällt.

4. Jetzt setzen Sie den Mittelpfosten von unten an den Schlitten, sodass die Lasche in die Nut des Mittelpfostens greift. Ziehen Sie die Schraube fest an.

1. Stecken Sie die beiden anderen Schrauben (M8x25) ein und ziehen Sie diese ebenfalls fest an.

1. Testen Sie den Schlitten auf Funktion und die Verschiebbarkeit auf der Schiene.

1. Schieben Sie den Mittelpfosten nun auf das Parkelement und sichern Sie ihn durch Herunterdrücken des Auslösegriffs.

2. Nun müssen die vorher nur handfest angezogenen Schrauben auf der Innenseite fest angezogen werden (M8x35).

1. Setzen Sie den Knauf auf den Mittelpfosten. Der Überhang muss zur Fußseite zeigen.
2. Schrauben Sie den vormontierten Gewindestift ein bis er bündig ist.

1. Schieben Sie die kopfseitige und die fußseitige Seitensicherung hoch und überprüfen Sie dabei das sichere Einrasten der Holme.

1. Senken Sie die Seitensicherung wieder ab.

1. Verschieben Sie den Mittelpfosten an verschiedene Positionen und sichern Sie ihn mittels Auslöseknopf.

Ist die Betätigung des Auslösegriffs zu schwergängig oder ist die Sicherung unzureichend, ist eine Justierung erforderlich. Gehen Sie dafür wie folgt vor:

1. Schieben Sie den Mittelpfosten über das Parkelement und sichern Sie ihn mit dem Auslösegriff.
2. An der Unterseite des Schlittens lösen Sie die beiden M6-Schrauben rechts und links an den Außenseiten.

1. Mit der Justierschraube (M6) in der Mitte stellen Sie nun die gewünschte Klemmkraft ein.

Drehen Sie die Schraube hinein, erhöht sich die Klemmkraft. Drehen Sie die Schraube heraus, verringert sich die Klemmkraft.

1. Überprüfen Sie mit dem Auslösegriff die Klemmkraft.

2. Nach der Justierung ziehen Sie die beiden seitlichen Fixierschrauben wieder an.

Das Parkelement umbauen

Das Seitenbrett und das Parkelement sind für die Montage auf der rechten Seite vormontiert. Um die Seitensicherung auf der linken Seite verwenden zu können, müssen Sie das Seitenbrett drehen und das Parkelement umbauen. Gehen Sie dafür wie folgt vor:

1. Lösen Sie die beiden Schrauben an der Unterseite des Parkelements. Sie sind an der Kunststoffplatte befestigt.

2. Ziehen Sie den Dekorstreifen aus dem Parkelement heraus.

1. Nun lösen Sie die zwei Senkschrauben, die hinter dem Dekorstreifen waren.

2. Jetzt können Sie den Bügel im Parkelement umdrehen.

1. Drehen Sie die beiden Senkschrauben wieder in das Parkelement.

2. Schieben Sie den Dekorstreifen wieder ein.

1. Setzen Sie die Kunststoffplatte von unten an und ziehen Sie die beiden Schrauben wieder fest.

Prüfung		ok	nicht ok	Mangel-beschreibung
Sichtprüfung der elektrischen Komponenten
Handschalter	Beschädigung, Folie
Handschalterkabel	Beschädigung, Kabel-verlegung
Schaltnetzteil	Beschädigung, Kabel-verlegung
Sichtprüfung der mechanischen Komponenten
Aufrichter, -aufnahmen	Beschädigung
Bettgestell	Beschädigung, Verfor-mungen
Liegefläche	Beschädigung
Holzumbau	Beschädigung, Splitter-bildung
Seitensicherung	Beschädigung, Splitter-bildung
Funktionsprüfung der elektrischen Komponenten
Handschalter, Sperrfunk-tionen	Funktionstest
Funktionsprüfung der mechanischen Komponenten
Laufrollen	Bremsen, Fahren
Notabsenkung der Rü-ckenlehne	Test laut Gebrauchs-anweisung
Seitensicherung	Einrasten, Entriegeln
Unterschenkellehne	Einrasten
Zubehör (z. B. Aufrichter, Haltegriff)	Befestigung, Beschädi-gung
Unterschrift des Prüfers:	Ergebnis der Prüfung:			Datum:

Besteht der Verdacht, dass eine Beschädigung oder Funktionsstörung vorliegt, ist das Bett sofort außer Betrieb zu nehmen und vom Stromnetz zu trennen, bis eine Reparatur oder ein Austausch der schadhaften Teile erfolgt ist! Melden Sie das umgehend dem Betreiber!

3.6 ANFORDERUNGEN AN DEN AUFSTELLUNGSORT

• Für den gesamten Verstellbereich des Bettes muss ausreichend Platz vorhanden sein. Es dürfen sich keine Möbel, Fensterbänke usw. im Weg befinden.
• Prüfen Sie vor Einsatz auf Parkett-Böden, ob es durch die vorhandene Bodenversiegelung zu Verfärbungen durch die Laufrollen kommen kann. Der Einsatz auf Fliesen, Teppich, Laminat und Linoleum ist unbedenklich.
• Zur Vermeidung von Bodeneindrücken sollte der Untergrund den Empfehlungen des FEB (Technische Information FEB Nr. 3 – Werterhaltung von elastischen Bodenbelägen) entsprechen (http://www.feb-ev.com).
• Eine ordnungsgemäß installierte Netzsteckdose muss (möglichst) in Nähe des Bettes vorhanden sein.
• Stellen Sie sicher, dass bei Anbringen weiterer Zusatzgeräte (z. B. Kompressoren von Lagerungssystemen usw.) die sichere Befestigung und Funktion aller Zusatzgeräte gegeben ist. Achten Sie hierbei besonders auf die sichere Verlegung alle beweglichen Anschlusskabel, Schläuche usw. Bei Fragen und Unklarheiten wenden Sie sich an die Hersteller der Zusatzgeräte oder an die Firma Burmeier.
• Stellen Sie sicher, dass sich keine Kinder unbeaufsichtig mit dem Bett im gleichen Raum aufhalten. So vermeiden Sie mögliche Gefährdungen durch unbeabsichtigte spielerische Aktiverung elektrischer/ mechanischer Verstellfunktionen.

Mögliche Brandgefahren durch äußere Einflüsse sind so weit wie möglich zu minimieren. Weisen Sie die Anwender auf folgende Punkte hin:

• Verwenden Sie möglichst nur flammhemmende Matratzen und Bettzeug.
• Vermeiden Sie Rauchen im Bett, da je nach eingesetzten Polsterauflagen und Bettzeug keine Beständigkeit gegen Raucherutensilien gegeben sein kann.
• Verwenden Sie nur technisch einwandfreie Zusatzgeräte (z. B. Heizdecken) und andere Elektrogeräte (z. B. Leuchten, Radios)!
• Stellen Sie sicher, dass diese Geräte nur entsprechend ihrer Zweckbestimmung verwendet werden.
• Stellen Sie sicher, dass diese Geräte nicht unbeabsichtigt, auf oder unter das Bettzeug gelangen können (Gefahr von Hitze-stau)!
• Vermeiden Sie unbedingt den Einsatz von Steckerkupplungen an Verlängerungskabeln oder Mehrfachsteckdosenleisten unter dem Bett (Brandgefahr durch eindringende Flüssigkeit).

3.7 INBETRIEBNAHME

Eine elektrische Messung ist vor der ersten Inbetriebnahme nicht erforderlich, da dieses Bett werkseitig auf elektrische Sicherheit und Funktion geprüft ist und unser Haus in einwandfreiem Zustand verlassen hat.

Vor der ersten Inbetriebnahme:

• Entfernen Sie alle Transportsicherungen und Verpackungsfolien.
• Reinigen und desinfizieren Sie das Bett.
• Führen Sie nach erfolgter Montage des Bettes eine Überprüfung gemäß der Checkliste in Kapitel 3.5 durch.

Vor jeder Inbetriebnahme hat sich der Anwender davon zu überzeugen, dass:

• das Bett gereinigt und desinfiziert ist.
• die Laufrollen gebremst sind.
- die Stromversorgung mit dem Bett kompatibel ist (100-240 Volt Wechselspannung, 50/60 Hertz).
- das Schaltnetzteil angeschlossen und so verlegt ist, dass es nicht beschädigt werden kann.
- das Schaltnetzteil, die Kabel der Antriebe und das Kabel des Handschalters nicht durch bewegliche Teile des Bettes beschädigt werden können.
- sich bei den Verstellungen keine Hindernisse wie Nachtfische, Versorgungsschienen oder Stühle im Weg befinden.
- alle Verstellungen ordnungsgemäß arbeiten und geprüft wurden (siehe Kapitel 6.1).

Erst jetzt darf das Bett in Betrieb genommen werden.

3.8 DEMONTAGE DES BETTES

• Fahren Sie die Lehnen in die waagerechte Position.
• Fahren Sie die Liegefläche auf max. Höhe.
• Ziehen Sie den Stecker des Schaltnetzteils aus der Steckdose heraus.
• Demontieren Sie die Seitensicherungen. Lassen Sie die Seitensicherungen nicht fallen!
  • Demontieren Sie die Seitenblende.
  • Demontieren Sie die Kopf-/Fußbretter.
• Entfernen Sie die Befestigungsbolzen des Rückenlehnen-Motors und legen Sie den Rückenlehnen-Motor auf dem Boden ab.
• Entfernen Sie die Befestigungsbolzen des Oberschenkellehnen-Motors und legen Sie den Oberschenkellehnen-Motor auf dem Boden ab.
• Lösen Sie die kopf-/fußseitigen Verbindungsschrauben der Liegefläche.
• Nehmen Sie die Liegefläche ab.
• Stecken Sie den Stecker des Schaltnetzteils in die Steckdose.
• Fahren Sie das Untergestell in die tiefste Position.
• Ziehen Sie den Stecker des Schaltnetzteils aus der Steckdose heraus.
• Setzen Sie Rückenlehnen-Motor und Oberschenkellehnen-Motor in die Transportposition ein und sichern Sie diese mit den Bolzen.
• Sie sollten alle gelösten Schrauben für den Transport eindrehen und die Steckerabdeckleiste wieder anbringen (gegen Verlust sichern).

4 Betrieb

4.1 FAHREN UND BREMSEN DES BETTES

Das Bett verfügt über vier feststellbare Laufrollen. Standardmäßig wird das Bett mit achsweiser Bremsung (an Kopf- und Fußende) geliefert (10). Das Bett kann auf Kundenwunsch mit einer zentralen Bremsung am Fußende ausgestattet werden. Das Bett lässt sich auch mit Bewohner im Zimmer verfahren.

• Für lange und häufige Fahrstrecken außerhalb des Zimmers auf Fluren, über hohe Bodenschwellen oder auf sehr unebenem Boden ist dieses Bett nicht geeignet.
• Bringen Sie das Bett vor langen Fahrstrecken außerhalb des Zimmers in die tiefste Liegeflächenposition.

• Stellen Sie vor jedem Verfahren des Bettes sicher, dass:

• Das Netzkabel hierbei nicht gedehnt, überfahren oder sonst wie beschädigt werden kann.
  Das Netzkabel vor jedem Verfahren in den dafür vorgesehenen Netzkabelhalter am Kopfende des Bettes eingehängt ist und den Fußboden nicht berührt (siehe Kapitel 3.2).
  o Eventuell angebrachte Kabel, Schläuche oder Leitungen von angebrachten Zusatzgeräten ausreichend gesichert sind bzw. nicht beschädigt werden können.

Anderenfalls können durch Abreißen, Überfahren, Abquetschen des Netzkabels Beschädigungen hieran auftreten. Diese Beschädigungen können zu elektrischen Gefährdungen und Funktionsstörungen führen.

- Stellen Sie sicher, dass das Bett immer ausreichend gebremst ist, wenn es mit einem Bewohner unbeaufsichtigt gelassen wird.

Je nach Standort (z. B. an einer Wand oder in einer Nische) kann es ausreichend sein, dass nur zwei Laufrollen gebremst werden. Sollte das Bett auf schrägem Untergrund stehen (z. B. auf einer Rampe), sind alle vier Laufrollen zu bremsen.

Der sichere Stand des Bettes muss immer gewährleistet sein!

Hinweis

Das mit einem Patienten bzw. Bewohner belegte Bett ist nur für das Verfahren innerhalb des Zimmers geeignet. Vermeiden Sie generell längere Fahrten auf Fluren und über Bodenschwellen.

4.1.1 Laufrollen

Das Bett steht auf vier lenkbaren Laufrollen, die je nach Ausstattung achsweise oder zentral mit Bremshebel gebremst werden können.

Bremsen:

Tritthebel mit dem Fuß nach unten treten.

Hinweis: Das Bett muss zum Betätigen der Bremsen hochgefahren werden.

3D rendered blue object on a gray background, resembling a stylized tool or knob (no text or symbols)

Fahren:

Tritthebel mit dem Fuß anheben. Schieben Sie das Bett nur am Fußende, um es sicher zu lenken.

• Tragen Sie beim Bedienen des Bettes geschlossene Schuhe, um Verletzungen an den Zehen zu vermeiden.
• Stellen Sie sicher, dass beide Bremsachsen gebremst sind.
• Fahren Sie das Bett nur umher, wenn sich die Liegefläche in tiefster Position befindet.
• Stellen Sie vor jedem Umherfahren des Bettes sicher, dass das Schaltnetzteil sicher auf dem Bett platziert wurde, damit es nicht herunterfallen kann.
• Stellen Sie vor jedem Umherfahren des Bettes sicher, dass alle Laufrollen ungebremst sind, um eine erhöhte Abnutzung der Rollenlauffläche und ggf. Abriebspuren auf dem Boden zu vermeiden.

4.2 ELEKTRISCHE VERSTELLMÖGLICHKEITEN

4.2.1 Spezielle Sicherheitshinweise zum elektrischen Verstellsystem

Gefahr

• Dieses Bett darf nicht zusammen mit Hochfrequenz-Chirurgirgeräten oder in Umgebungen mit explosionsfähigen Atmosphären verwendet werden!
• Beachten Sie bei allen Verstellvorgängen, dass sich keine Gliedmaßen von Bewohner, Anwender und weiteren Personen, insbesondere spielenden Kindern unter den Lehnen oder dem Bettenrahmen befinden, die hierbei eingeklemmt und verletzt werden könnten.
• Sperren Sie bei elektrisch verstellbaren Betten zum Schutz des Bewohners vor ungewollten motorischen Verstellungen immer die elektrische Verstellung von Rücken- und Oberschenkellehne am Handschalter, wenn die Seitensicherungen angestellt sind (so wird die Gefahr des Quetschens von Gliedmaßen beim Verstellen von Rücken- und Oberschenkellehne vermieden).
• Jedem Bett liegt bei Auslieferung neben dieser Anleitung auch ein Handschalter-Sperrschlüssel bei. Der Sperrschlüssel ist nicht für die Verwendung durch den Bewohner vorgesehen. Der Anwender sollte den Sperrschlüssel in Verwahrung nehmen.
• Fahren Sie die Liegeflächenhöhe bei Bedarf jedoch mindestens 1 x täglich in die obere oder untere Endlage. Hierdurch ermöglichen Sie einen automatischen Ausgleich der beiden unabhängigen Verstellantriebe und somit eine waagerechte Liegefläche.
• Bei Einsatz von Zubehörteilen an elektrisch verstellbaren Betten gilt: Durch Anordnung dieser Zubehörteile dürfen beim Verstellen von Rücken- und Oberschenkellehne keine Quetsch- oder Scherstellen für den Bewohner entstehen. Falls das nicht gewährleistet werden kann, muss der Anwender die Verstellung der Rücken- und Oberschenkellehne am Handschalter sperren.
• Achten Sie darauf, dass das Netz- und Handschalterkabel nicht eingeklemmt oder sonst wie beschädigt werden können.

Warnung

- Ziehen Sie vor jedem Transport unbedingt das Schaltnetzteil aus der Steckdose. Das Schaltnetzteil darf nicht Herabfallen oder den Fußboden berühren. Bei Nichtbeachtung kann das Schaltnetzteil dauerhaft beschädigt werden.

- Stellen Sie vor jedem Transport des Bettes sicher, dass das Netzkabel hierbei nicht gedehnt, überfahren oder sonst wie beschädigt werden kann. Das Netzkabel ist bei jedem Verfahren in

den dafür vorgesehenen Netzkabelhalter einzuhängen.

• Stellen Sie sicher, dass bei allen Verstellungen des Bettes keine Hindernisse wie Möbel oder Dachschrägen im Weg stehen. So vermeiden Sie Beschädigungen.
• Patientenlifter oder andere Geräten lassen sich unter das Bett fahren. Achten Sie bei tiefster Liegehöhe darauf, dass die Antriebskomponenten des Bettes nicht beschädigt werden – vergrößern Sie im Zweifelsfall vor dem Lifter-Einsatz die Liegehöhe um ca. 10 cm.
• Achten Sie darauf, dass die 24 Volt-Versorgungsleitung und das Handschalterkabel bei Transport des Bettes nicht überfahren oder sonst wie gequetscht werden.

Hinweis

• Durch eine elektronische Überstromsicherung werden im Störungsfall die Antriebe zum Schutz von Steuerung und Motor abgeschaltet. Betätigt man den Handschalter nach Beseitigung der Störung, werden die Verstellungen wieder ausgeführt.
• Elektrische Verstellungen sind nur möglich, wenn das Bett ordnungsgemäß an das Stromnetz angeschlossen ist.
• Eine elektronische Überlast-Erkennung bewirkt, dass bei zu großer Last das Steuergerät automatisch abgeschaltet wird. Nach Beseitigung der Überlast arbeitet das Antriebssystem bei erneutem Tastendruck auf den Handschalter weiter.
• Eine Dauerbetriebszeit von zwei Minuten darf nicht überschritten werden! Danach muss eine Mindest-Pause von 18 Minuten eingehalten werden. (Auch möglich: eine Minute Dauerbetrieb und neun Minuten Pause usw.).
• Bei grobem Nichtbeachten der maximalen Dauerbetriebszeit schaltet ein thermisches Sicherungsbäuteil die Stromversorgung aus Sicherheitsgründen dauerhaft ab, falls durch andauerndes „Spielen“ eine Überhitzung des Antriebssystems eintritt.
• Der Verstellbereich aller Funktionen ist elektrisch/ mechanisch innerhalb der zulässigen Bereiche begrenzt.
• Wie bei jedem elektrischen Gerät können trotz Einhaltung aller vorgeschriebenen Grenzwerte bei Betrieb Störeinflüsse von und auf andere eng benachbarte Elektrogeräte (z. B. „Knistern“ im Radio) nicht ausgeschlossen werden. Vergrößern Sie in solchen Fällen den Geräteabstand. Gestörte Geräte vorübergehend ausschalten.

Handschalter

Die Bettfunktionen lassen sich durch den Bewohner oder durch den Anwender mit dem Handschalter betätigen. Aus Sicherheitsgründen ist im Handschalter eine Sperrfunktion eingebaut. Der Anwender kann die Verstellmöglichkeiten des Handschalters sperren, wenn es der klinische Zustand des Bewohners aus Sicht des behandelnden Arztes erfordert (→Kapitel 4.2.3).

• Die Betriebsbereitschaft des Bettes wird durch eine LED im Handschalter angezeigt (Betriebsbereit-LED), diese leuchtet solange das Bett ans Stromnetz angeschlossen ist.
• Freigegebene Tastenpaare werden durch eine leuchtende LED zwischen dem Tastenpaar signalisiert. Diese LEDs erlischen ca. 2 Minuten nach der letzten Tastenbetätigung. Leuchtet die LED zwischen zwei Tasten nicht, ist dieses Tastenpaar gesperrt.
• Die Elektromotoren laufen nur so lange, wie die entsprechenden Tasten gedrückt werden.
• Die Verstellmöglichkeiten sind in beide Richtungen möglich.
• Der Handschalter lässt sich mit einem elastischen Haken nahezu an jeder gewünschten Stelle am Bett anhängen.
• Das gewendelte Kabel lässt reichlich Bewegungsfreiheit.
• Der Handschalter ist abwaschbar.

Betriebsbereit-LED (grün)

- Grundsätzlich gilt bei den Tasten:

Heben

Senken

Hinweis

Es kann jeweils nur eine Taste betätigt werden. Wird beispielsweise direkt nach Drücken einer Taste eine zweite betätigt, bleibt das Drücken der zweiten Taste ohne Wirkung.

Funktions-LED (grün) Sperrsymbol (gelb) Rückenlehne Oberschenkel- lehne Autokontur Höhe Liegeflä- che Schlafposition Power On

4.2.1.1 Verstellfunktionen des Standardhandschalters

Verstellen der Rückenlehne

Die Rückenlehne lässt sich bis ca. 70° anstellen.

- Beachten Sie auch Kapitel 4.5.1 „Notabsenkung der Rückenlehne“!

Verstellen der Oberschenkellehne

Die Oberschenkellehne lässt sich bis ca. 40° anstellen.

Einstellen der Autokontur

Die Rücken- und die Oberschenkellehne lassen sich gleichzeitig anstellen.

Verstellen der Liegeflächenhöhe

Die Höhe der Liegefläche lässt sich bis zu ca. 80 cm verstellen.

• Sowohl beim Hoch- als auch beim Runterfahren der Liegefläche erfolgt ein Zwischenstopp bei ca. 40 cm Höhe. Durch erneutes Betätigen der Taste, fährt die Liegefläche weiter hoch bzw. runter.
• Wenn sich die Liegefläche in geneigtem Zustand befindet, stellt sie sich in höchster bzw. tiefster Position automatisch im waage-rechten Zustand an.

Sitzposition/Schlafposition

Sitzposition: Die Liegefläche lässt sich bei gedrückt gehaltener Taste ① bis ca. 16° schwenken.

Bewegungsablauf für max. Liegekomfort („Anti-Rutsch-System“):

• „Autokontur Heben“ für ca. 20 Sekunden
• Stop „Autokontur Heben“ und Start “Fußtieflage”

Schlafposition: Die Liegefläche fährt bei gedrückt gehaltener Taste ② in die tiefste Position entsprechend folgender Reihenfolge:

• Waagerecht (bis zur Zwischenstopp-Position)
- Rücken- und Oberschenkellehne werden ganz abgesenkt (erst die Rückenlehne, dann um 10 Sek. versetzt die Oberschenkellehne.)
- Durch erneutes Betätigen der Taste, fährt die Liegefläche in die tiefste Position.

4.2.2 Schwenkung-Handschalter (Optional)

Die Schwenkung der Liegefläche kann die Positionierung des Bewohners zur Versorgung durch die Anwender erleichtern.

• Die Verwendung dieses Handschalters ist nur Anwendern gestattet. Sperren Sie dessen Funktionen bei Nichtgebrauch!
• Die Einstellung einer Kopftieflage kann zu einer Gefährdung des Bewohners führen.

4.2.2.1 Verstellfunktionen

Drücken Sie diese Taste, wenn Sie die Fußtieflage einstellen wollen. Falls sich das Bett im Zustand der Fußtieflage befindet, wird die Liegefläche automatisch waagerecht gestellt, wenn sie in die niedrigste bzw. höchste Position gefahren wird.

Drücken Sie diese Taste, wenn Sie die Kopftieflage einstellen wollen. Falls sich das Bett im Zustand der Kopftieflage befindet, wird die Liegefläche automatisch waagerecht gestellt, wenn sie in die niedrigste bzw. höchste Position gefahren wird.

Es kann nur eine Taste gleichzeitig gedrückt werden, sonst stoppt jede Verstellung (Not-Aus-Sicherheitsfunktion).

4.2.3 Sperrfunktionen Handschalter

Gefahr

Die Bedienung der Sperrfunktion ist ausschließlich den Anwendern gestattet!

Ist der klinische Zustand des Bewohners so kritisch, dass für ihn eine Gefahr durch das Verstellen des Bettes mittels Handschalter besteht, muss der Anwender diesen umgehend sperren. Das Bett verbleibt in der Position zur Zeit des Abschaltens.

4.2.3.1 Sperrfunktionen des Handschalters

Mit dem mitgelieferten Drehsperrschlüssel kann auf der Rückseite des Handschalters zwischen 4 Ebenen wie folgt gewählt werden:

Symbol	Funktion/ Bedeutung
	Alle Funktionen sind gesperrt
	Alle Funktionen sind aktiv
	Programmiermodus:Stellen Sie den Drehsperrschlüssel auf der Rückseite des Handschalters auf den Programmiermodus.Wählen Sie auf der Vorderseite die zu sperrenden Tasten an.Stellen Sie den Drehsperrschlüssel auf den Bewohnermodus.Die Einstellung wird gespeichert.
	Bewohnermodus:Es sind nur die Funktionen anwählbar, die bei der Programmierung im Programmiermodus nicht gesperrt wurden.

Hinweis

Drehen Sie den Sperrschlüssel nicht mit „Gewalt“ über den Anschlag des Sperrschlosses hinaus! Das Sperrschloss bzw. der Handschalter können beschädigt werden.

4.2.3.2 Sperrfunktionen Schwenkung-Handschalter

Bei dem Schwenkung- Handschalter kann mit dem Drehsperrschlüssel zwischen 2 Ebenen wie folgt gewählt werden:

Symbol		Funktion/ Bedeutung
		Alle Funktionen sind gesperrt
		Alle Funktionen sind aktiv

4.3 MECHANISCHE VERSTELLMÖGLICHKEITEN

• Stellen Sie sicher, dass bei den Verstellungen keine Hindernisse wie Möbel oder Dachschrägen im Weg stehen. So vermeiden Sie Beschädigungen.
• Beachten Sie bei allen Verstellvorgängen, dass sich keine Gliedmaßen von Bewohner, Anwender und weiteren Personen, insbesondere spielenden Kindern, unter den Lehnen oder dem Bettenrahmen befinden, die hierbei eingeklemmt und verletzt werden könnten.

4.3.1 Unterschenkellehne

An der Unterschenkellehne befinden sich je zwei rastbare Verstellbeschläge (Rastomat), die ein individuelles Schrägstellen der Unterschenkellehne ermöglichen. So lassen sich eine orthopädische Lagerung (Stufenbett), eine abfallende Stellung der Unterschenkellehne oder eine gestreckte Beinhochlage einstellen.

Anstellen von Hand

Die Oberschenkellehne muss angestellt sein, um die Unterschenkellehne anstellen zu können.

• Heben Sie die Unterschenkellehne gleichmäßig an beiden Eckrundungen des Rahmens – nicht an den Matratzen-Begrenzungsbügeln – bis zur gewünschten Position an.
  • Die Unterschenkellehne muss dabei auf beiden Seiten selbsttätig einrasten.

Absenken von Hand

• Heben Sie die Unterschenkellehne gleichmäßig an beiden Eckrundungen des Rahmens leicht an.
• Senken Sie die Unterschenkellehne langsam ab.

Fassen Sie die Unterschenkellehne grundsätzlich nur an den Eckrundungen des Rahmens an. Es besteht sonst Quetschgefahr für Ihre Finger.

Es besteht Verletzungsgefahr, wenn die Unterschenkellehne ungebremst abstürzt.

Absenken mittels Handschalter

Wird die Oberschenkellehne mittels Handschalter abgesenkt, senkt sich die Unterschenkellehne automatisch mit ab.

Anheben mittels Handschalter

Wird die angestellte Oberschenkellehne mittels Handschalter abgesenkt, rastet die Unterschenkellehne in mehreren Zwischenpositionen. Beim Anstellen der Oberschenkellehne hält die Unterschenkellehne die Position.

4.4 ANBAUTEILE UND SONDERAUSSTATTUNGEN

4.4.1 Aufrichteraufnahmen

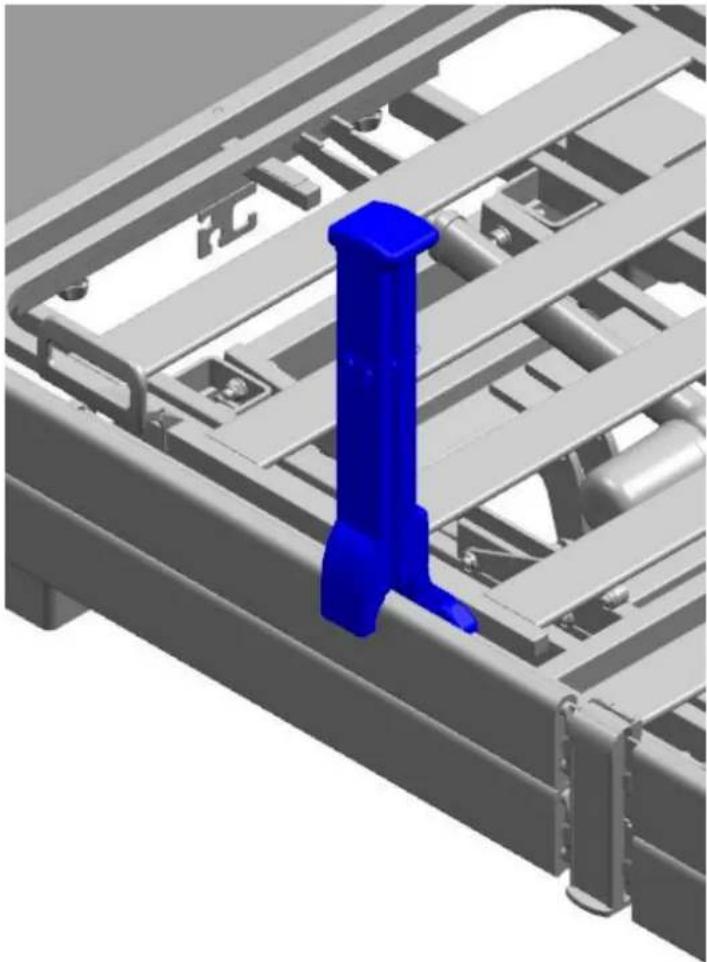

An den beiden Ecken des Liegeflächenrahmens ist kopfseitig innen je eine run-de Hülse (A) mit einer Aussparung (C) an der Oberseite angebracht. Dies sind Aufnahmen für Aufrichter. Der Aufrichter sollte auf der Seite des Bettes angebracht werden, auf der der Patient bzw. Bewohner ein- und aussteigt. So wird ihm ein leichteres Ein- und Aussteigen ermöglicht.

Die maximale Tragfähigkeit des Aufrichters beträgt an seinem vorderen Ende 75 kg.

• Die Tragfähigkeit ist so bemessen, dass sich ein im Bett liegender, schwergewichtiger Patient mit eigener Kraft aufrichten kann.
• Verwenden Sie den Aufrichter nicht als „Hebevorrichtung“ für den Patienten.
• Vermeiden Sie, dass sich ein schwergewichtiger Patient mit seinem ganzen Körpergewicht an den Aufrichter „anhängt“ (z. B. beim Aussteigen aus dem Bett).

Anbringen

- Stecken Sie den Aufrichter in die Hülse. Der Metallstift (B) muss sich in der Aussparung der Hülse befindet. Dadurch wird der Schwenkbereich (Pfeil) des Aufrichters begrenzt.

Entfernen

- Ziehen Sie den Aufrichter gerade nach oben aus der Hülse heraus.

Kopfteil C Aufrichter A B

Schwenkbereich des Aufrichters

• Der Schwenkbereich des Aufrichters ist auf den Bereich über dem Bett begrenzt (A).
• Der Aufrichter darf nicht außerhalb des Bettes geschwenkt werden (B).
• Es besteht Gefahr, dass das Bett auf Zug am Aufrichter kippt.
• Der Metallstift des Aufrichters muss sich immer in der Aussparung befinden.

Am Aufrichter lässt sich ein Triangelgriff (Haltegriff) befestigen. An diesem Triangelgriff kann sich der Patient aufrichten und sich so leichter in eine andere Position bringen. Kontrollieren Sie den Triangelgriff und das Gurtband regelmäßig auf Beschädigungen (siehe Kapitel 6). Ein beschädigter Triangelgriff oder beschädigtes Gurtband sind umgehend auszutauschen.

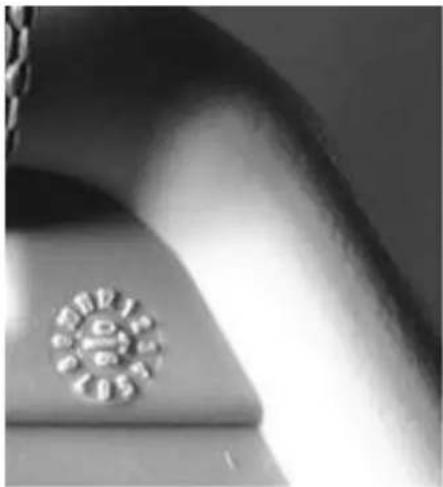

Haltbarkeit

Auf dem Triangelgriff befindet sich eine Datumsuhr. Der Triangelgriff hat bei normalem Gebrauch eine Haltbarkeit von mindestens fünf Jahren. Danach ist regelmäßig eine Sichtprüfung durchzuführen, um festzustellen, ob ein weiterer Einsatz zulässig ist.

Verstellbereich des Haltegriffes

Die Höhe des Haltegriffes lässt sich durch das verstellbare Gurtband im Bereich von ca. 55 cm bis 70 cm (gemessen ab Oberkante Matratze) anpassen.

• Schieben Sie die feste Schlaufe des Triangelgriffes über den ersten Bolzen des Aufrichters.
• Prüfen Sie durch festes Ziehen des Triangelgriffes nach unten dessen sicheren Halt.
• Hinweis: Die maximale Tragfähigkeit des Aufrichters beträgt am vorderen Ende 75 kg.

Der Triangelgriff lässt sich mittels Gurtband in der Höhe verstellen.

Achten Sie darauf, dass das Gurtband korrekt durch Gurtschloss eingefädelt ist.

Achten Sie darauf, dass das Ende des Gurtbandes mindestens 3 cm über das Gurtschlossübersteht.

min. 3 cm Gurtschloss Buckle

4.4.3 Unterbettbeleuchtung

Die Unterbettbeleuchtung in stromsparender langlebiger LED-Technik dient der sicheren nächtlichen Orientierung und kann das Risiko von Stürzen vermindern. Gleichzeitig ist das Licht so dezent, dass der Bettnachbar nicht gestört wird.

Unterbettbeleuchtung ein-/ausschalten

Über den standard Handschalter (Tasten für die Rückenlehnen-Verstellung) lässt sich die Beleuchtung bei Netzanschluss ein-/ und ausschalten:

Gehen Sie wie folgt vor:

- Beide nebenstehenden Tasten gleichzeitig drücken

o Beleuchtung schaltet sich ein

- Erneutes Drücken

o Beleuchtung schaltet sich aus

Hinweis

Beachten Sie bitte: Wenn die Rückenlehne gesperrt ist, ist gleichzeitig die Unterbettbeleuchtung gesperrt.

4.5 BETTVERLÄNGERUNG

Das Bett kann fußseitig mit einer Bettverlängerung ausgestattet werden, die die Liegefläche um 20 cm verlängert. Der entstandene Freiraum wird mit einem Einlegeteil und einem Polsterteil ausgefüllt, die Holme der Seitensicherungen müssen gegen längere getauscht werden (Zubehörteile, siehe auch Kapitel 8).

• Bei Einsatz des VSG (verschiebbare Seitensicherung) muss der Verfahrbereich der Mittelstütze um 10 cm versetzt werden
• Bei Einsatz des TSG (telekopierbare Seitensicherung) darf nur die Bettverlängerung 27 cm verwendet werden.
• Bei Einsatz des VSG (verschiebbare Seitensicherung) darf nur die Bettverlängerung 20 cm verwendet werden.

Bei Nichtbeachtung besteht das mögliche Risiko von Patienten-Einklemmungen, da dann der erforderliche Seitensicherungs-Abstand zum Betthaupt fußseitig nicht eingehalten wird.

Verlängern der Liegefläche (200 > 220 cm)

• Das Bett darf nicht belegt sein!
• Bremsen Sie das Bett.
- Entfernen Sie die Seitensicherungen.
• Demontieren Sie die Seitenblenden.
- Entfernen Sie das Fußbrett.

- Setzen Sie die Bettverlängerung ein.

• Verschrauben Sie die Bettverlängerung.
- Legen Sie in den entstandenen Freiraum das Einlegeteil und das Polsterteil ein.

- Setzen Sie das Fußbrett ein und verschrauben Sie es.

Montieren Sie die längere Seitenblende.

• Montieren Sie die Seitensicherungen.

Kürzen der Liegefläche (220 > 200 cm)

• Das Bett darf nicht belegt sein!
• Bremsen Sie das Bett.
- Entnehmen Sie das Einlegeteil und das Polsterteil.
- Nehmen Sie die Seitensicherungen ab.
• Demontieren Sie die Seitenblende.
• Demontieren Sie das Fußbrett.
- Lösen Sie die Bettverlängerung und entfernen Sie diese.
• Montieren Sie das Fußbrett.
- Montieren Sie die kürzere Seitenblende.
- Bringen Sie die Seitensicherungen an.

4.5.1 Manuelle Notabsenkung der Rückenlehne

Bei Ausfall der Stromversorgung oder des elektrischen Antriebssystems lässt sich eine angestellte Rückenlehne ① von Hand notabsenken.

Hinweis

Beachten Sie bitte: Eine manuelle Notabsenkung der Rückenlehne muss von zwei Personen durchgeführt werden!

Gefahr

Nichtbeachten dieser Sicherheit- und Gebrauchshinweise kann durch unkontrolliertes Abstürzen der Rückenlehne zu schweren Verletzungen bei Anwender und Bewohner führen!

• Diese im äußersten Notfall anzuwendende Notabsenkung darf nur von Anwendern durchgeführt werden, welche die nachfolgend beschriebene Bedienung sicher beherrschen.
• Wir empfehlen Ihnen dringend, die Notabsenkung unter Normalbedingungen mehrfach zu üben. So können Sie im Notfall schnell und richtig reagieren.

Die Rückenlehne ① muss vor dem Absenken entlastet werden.

• Die erste Person hebt hierzu die Rückenlehne ① am Rahmen ② leicht an und hält sie in dieser Stellung fest.
• Die zweite Person entfernt nun den Bolzen ④. Klappen Sie hierfür den gebogenen Bügel ③ auf und ziehen den Bolzen mitsamt

Bügel aus der Hubstange des Rückenlehnen-Motors heraus.

- Der Motor ist nun von der Rückenlehne getrennt

- Motor mit der Hand am Bettrahmen ab legen.

- Nachdem die zweite Person den Gefahrenbereich verlassen hat, senkt die erste Person (mit Hilfe der zweiten Person) die Rückenlehne vorsichtig ab.

Hierbei unbedingt die Rückenlehne festhalten, da diese sonst unkontrolliert abstürzt!

• Der Motor ist nun an der Hubstange nicht mehr mit der Aufnahme verbunden.
  • Die Stellung der Hubstange bleibt in der Position der Notabsenkung erhalten.

Wiederherstellen des Originalzustands nach einer Notabsenkung der Rückenlehne

• Rückenlehne mit der Hand anheben.
- Hubstange wieder hochschwenken, mit dem Bolzen an der Aufnahme sichern und den gebogenen Bügel zurück klappen.

4.5.2 Notabsenkung der Rückenlehne über Quick Release (Option)

Eine angestellte Rückenlehne lässt sich bei Stromausfall oder Ausfall des elektrischen Antriebssystems auch komfortabel von einer Person ohne Ausbau des Antriebes über eine Quick Release-Vorrichtung von Hand absenken.

Hierzu befindet sich kopfseitig am Bettrahmen ein roter Bedienhebel ①.

• Klemmgefahr! Beachten Sie beim Absenken der Rückenlehne, dass sich keine Gliedmaßen unter den Lehnen befinden, die durch das Eigengewicht der Lehne eingeklemmt werden könnten.
• Die Rückenlehne kann sich, nach Betätigen des Bedienhebels, bei schweren Bewohnern sehr schnell absenken!
• Fassen Sie daher die Rückenlehne immer mit einer Hand an dessen Rahmen an ② und „kontrollieren“ Sie so die Verstellung.

Gehen Sie wie folgt vor:

1. Greifen Sie mit einer Hand am Rahmen der Rückenlehne ② fest.
2. Drücken Sie mit der anderen Hand den roten Bedienhebel ① und führen Sie die Rückenlehne kontrolliert nach unten.

- Bedienhebel solange gedrückt halten, bis die Rückenlehne vollständig abgesenkt ist.

• Die Rückenlehne kann durch Loslassen des roten Bedienhebels in ihrer Position gehalten werden.
• Wenn die Rückenlehne unbelastet ist, sollten Sie sie zur Notab-senkung zusätzlich manuell leicht herunterdrücken.
• Sobald das Antriebssystem mit Strom versorgt wird, lässt sich die Rückenlehne wieder mit dem Handschalter verstellen.

4.6 SEITENSICHERUNGEN

4.6.1 Spezielle Sicherheitshinweise für Seitensicherungen

Seitensicherungen stellen einen geeigneten Schutz für Patienten bzw. Bewohner gegen ungewolltes Herausfallen aus dem Bett dar. Sie sind jedoch nicht dazu geeignet, ein beabsichtigtes Verlassen des Bettes zu verhindern.

Bei unsachgemäßer Anwendung ist eine erhebliche Bewohner-Gefährdung durch Strangulation möglich. Beachten Sie daher in jedem Fall die folgenden Hinweise.

• Verwenden Sie nur technisch einwandfreie, unbeschädigte Seitensicherungen, die sicher einrasten!
• Beurteilen und berücksichtigen Sie vor dem Einsatz von Seitensicherungen den klinischen Zustand und die Besonderheiten beim Körperbau des jeweiligen Bewohners:

- Ist der Bewohner z. B. sehr stark verwirrt oder sehr unruhig, verzichten Sie möglichst auf Seitensicherungen und greifen Sie zu alternativen Sicherungsmaßnahmen wie Bettschürzen usw.

- Bei besonders kleinen, schmächtigen Bewohnern ist gegebenenfalls ein zusätzlicher Schutz zur Verringerung der Seitensicherung-Spaltabstände erforderlich. Verwenden Sie dann z. B. Seitensicherungs-Schaumbezüge (Zubehör), Fixiergurte usw. Nur so ist eine wirksame sichere Schutzfunktion gewährleistet und die Gefahr von Einklemmen und Durchrutschen des Bewohners verringert.

• Verwenden Sie nur geeignete, nicht zu weiche Polsterauflagen nach DIN 13014 mit einem Raumgewicht von mind. 40 kg/m³ und einer Höhe von mindestens 10 cm bis maximal 18 cm (siehe auch Kapitel 8).
• Wenn erhöhte Spezial-Matratzen (zur Prophylaxe oder Therapie) wie z. B. Anti-Dekubitus- Matratzen eingesetzt werden, sollte auch die wirksame Höhe der Seitensicherung von mindestens 22 cm über der unbelasteten Matratze gewährleistet sein.

Wird dieses Maß nicht eingehalten, müssen Sie in eigener Verantwortung und Risikobewertung je nach klinischem Zustand des Bewohners eventuell zusätzliche/alternative geeignete Schutzmaßnahmen ergreifen, wie z. B.:

• zusätzliche Sicherungssysteme für den Patienten
• regelmäßige, häufigere Kontrollen des Patienten
• interne Dienstanweisungen für die Anwender

- Wenn Seitensicherungen angestellt sind, müssen die elektrische Verstellung von Rücken- und Oberschenkellehne gesperrt werden:

- Bringen Sie dazu den Handschalter außerhalb der Reichweite des Bewohners an, z. B. am Fußende. oder:

- Sperren Sie die Verstellfunktionen am Handschalter.

Es besteht sonst die Möglichkeit einer Quetschgefahr bei zwischen den Seitensicherungen hindurchgeführter Gliedmaße des Bewohners bei ungewollter Betätigung des Handschalters. Auch kann sich die Wirksamkeit der Seitensicherungen bei weit hochgestellten Liegeflächenteilen verringern. Bringen Sie hierzu den Handschalter außerhalb seiner Reichweite an (z. B. am Fußende), oder sperren Sie die Verstellmöglichkeiten des Handschalters.

4.6.2 Teleskopierbaren Seitensicherung TSG (optional)

Voraussetzung

Die teleskopierbare Seitensicherung TSG wurde gemäß der Montageanleitung aufgebaut.

Seitensicherung anstellen

- Greifen Sie mittig an den oberen Holm und ziehen die Seitensicherung nach oben, bis es hörbar einrastet. Nach dem zweiten Rasten ist die max. Schutzhöhe erreicht.

Seitensicherung absenken

• Heben Sie die Seitensicherung etwas an.
• Drücken Sie beidseitig die Entriegelungsknöpfe und führen die Seitensicherung nach unten.
• Drücken Sie das 2. Entriegelungshebelpaar und senken die Seitensicherung weiter ab.
• Wiederholen Sie diesen Vorgang, bis Sie die gewünschte Höhe erreicht haben.

4.6.3 verschiebbaren Seitenicherung VSG (optional)

Voraussetzung

Die verschiebbare Seitensicherung VSG wurde gemäß der Montageanleitung aufgebaut.

Der verschiebbare Pfosten muss in der Parkposition eingerastet sein.

Seitensicherung anstellen

Ziehen Sie die Seitensicherung nacheinander in den Führungsschienen hoch, bis der Druckknopf in der obersten Stellung einrastet. Ein Verschieben nach oben oder unten darf nicht möglich sein.

- Prüfen Sie den festen Sitz durch Druck auf die Seitensicherung.

Seitensicherung absenken

• Heben Sie die Seitensicherung etwas an (A).
• Drücken Sie den Druckknopf und senken Sie die Seitensicherung ab (B). Lassen Sie die Seitensicherung nicht fallen!
• Wiederholen Sie den Vorgang an den anderen Seiten.

Verschieben des Mittelpfostens

Voraussetzung

Die Seitensicherungsholme müssen kopf- und fußseitig abgesenkt sein.

Bei Verschieben des Mittelpfostens bei angestellten fußseitigen Seitensicherungsholmen können diese aus der Führung gezogen werden und abstürzen.

Lösen Sie den Klemmhebel des Mittelpfostens.

Verschieben Sie den Mittelpfosten in die gewünschte Position.

Fassen Sie den Pfosten dafür möglichst weit unten an.

Arretieren Sie den Mittelpfosten durch Anlegen des Klemmhebels.

Der Mittelpfosten kann im Bereich zwischen Bettmitte und Kopfteil verschoben werden. Der Verfahrweg ist durch Anschläge in der Führungsschiene begrenzt.

Verletzungsgefahr durch Einklemmen!

Mit verschobenem Mittelpfosten muss beim Anheben der Rückenlehne darauf geachtet werden, dass der Patient nicht in einer möglichen Scherstelle eingeklemmt wird.

Bringen Sie deshalb den Handschalter außerhalb seiner Reichweite an (z. B. am Fußende) oder sperren Sie die Verstellmöglichkeiten am Handschalter.

Bettverlängerung

Wird das Bett mit einer Bettverlängerung ausgestattet, muss der Anschlag, der sich in der Bettmitte befindet, um 10 cm in Richtung Fußseite versetzt werden.

5 Reinigung und Desinfektion

Dieses Bett ist nicht maschinenwaschbar und nicht für die Reinigung in einer Dekontaminationsanlage geeignet. Es ist ausschließlich eine manuelle Reinigung und Desinfektion möglich. Um die Lebensdauer und Funktionsfähigkeit möglichst lange zu erhalten, müssen Sie die Hinweise in diesem Kapitel unbedingt beachten.

5.1 GENERELLE HINWEISE ZUR REINIGUNG UND DESINF EKTION

Die Reinigung ist die wichtigste Maßnahme und Voraussetzung einer erfolgreichen chemischen Desinfektion.

Im Allgemeinen ist eine routinemäßige Reinigung des Bettes bei Benutzung durch denselben Bewohner bzw. Patienten hygienisch ausreichend. Eine Desinfektion des Bettgestells ist nur im Falle einer sichtbaren Kontamination mit infektiösem oder potentiell infektiösem Material (Blut, Stuhl, Eiter) oder bei Vorliegen einer Infektionserkrankung auf Anordnung eines Arztes erforderlich.

Das Bett muss bei einem Bewohner- bzw. Patientenwechsel zuvor gereinigt und wischdesinfiziert werden!

Beachten Sie vor Beginn der Reinigungsarbeiten:

• Ziehen Sie das Schaltnetzteil aus der Steckdose und bewahren Sie es so auf, dass es nicht mit Wasser oder Reinigungsmittel in Berührung kommt.
• Keines der elektrischen Bauteile darf eine äußere Beschädigung aufweisen. Nichtbeachtung kann zu Eindringen von Wasser oder Reinigungsmittel in die Elektronik führen und Funktionsstörungen oder Beschädigungen verursachen.
• Stellen Sie vor erneuter Inbetriebnahme des Schaltnetzsteiles sicher, dass die elektrischen Kontakte frei von Restfeuchtigkeit sind.
• Die elektrischen Komponenten dürfen einem Wasserstrahl, einem Hochdruckreiniger oder ähnlichem nicht ausgesetzt werden! Reinigung nur mit feuchtem Tuch!
• Besteht der Verdacht, dass Wasser oder sonstige Feuchtigkeit in elektrische Komponenten eingedrungen sind, ziehen Sie sofort das Schaltnetzteil aus der Steckdose bzw. stecken Sie es nicht erneut in die Steckdose. Kennzeichnen Sie das Bett deutlich als „Defekt“, und nehmen Sie das Bett außer Betrieb. Melden Sie das umgehend dem zuständigen Betreiber.

Werden diese Vorschriften nicht eingehalten sind erhebliche Schäden am Gerät und Folgefehler nicht auszuschließen!

5.2 REINIGUNGS- UND DESINFEKTIONSPLAN

• Ziehen Sie die Bettwäsche ab und geben Sie diese zur Wäsche.
• Reinigen Sie alle Oberflächen einschließlich der Lattenroste und die Liegefläche aus Kunststoffeinsätzen oder Metallprofilen mit einem milden und umweltverträglichen Reinigungsmittel. Gleiches gilt für den Handschalter.

- Sie sollten das Bett im Anschluss mit einem für die jeweilige Oberfläche geeigneten, entsprechend den gelisteten Desinfektionsmitteln der DGHM (Deutsche Gesellschaft für Hygiene und Mikrobiologie) wischdesinfizieren, wenn das Bett mit sichtbaren Kontaminationen mit infektiösem oder potentiell infektiösem Material verunreinigt ist. Gleiches gilt für alle Betten von Bewohnern mit meldepflichtigen Erkrankungen nach § 6 des Infektionsschutzgesetzes (IfSG), Besiedlungen oder Infektionen mit multiresistenten Erregern (z. B. MRSA, VRE) und alle Betten von Intensiv- und Infektionsstationen. Dabei müssen die in der DGHM-Liste angegebenen Konzentrationen beachtet werden.

- Eine Desinfektion der Laufrollen ist nur bei sichtbarer Kontamination mit infektiösem oder potentiell infektiösem Material erforderlich.

5.3 EINWEISUNG DER ANWENDER UND DES FACHPERSONALS

Um die richtige Vorgehensweise bei der Reinigung und Desinfektion sicherzustellen, empfehlen wir, eine entsprechende Einweisung der Anwender und des Fachpersonals durchzuführen.

Dabei ist zu vermitteln, dass folgende Punkte zu beachten sind:

• Das saubere Bett ist so zu transportieren, dass es zwischenzeitlich nicht verschmutzt oder kontaminiert werden kann.
• Das Fachpersonal sollte über die Besonderheiten beim Reinigungs- und Desinfektionsverfahren informiert sein und die Aufbereitung entsprechend zuverlässig durchführen (Vorgabe der Arbeitsabläufe bzw. der einzelnen Arbeitsschritte durch den Betreiber). Dabei ist darauf zu achten, dass nur DGHM-gelistete Desinfektionsmittel in den dort angegebenen Konzentrationen verwendet werden.

Das Desinfektionsmittel muss für die entsprechende Oberfläche geeignet sein.

- Das Fachpersonal sollte für diese Tätigkeit mit flüssigkeitsundurchlässigen (Einweg-) Schürzen und Handschuhen ausgerüstet sein.

- Es sind nur frische, saubere Tücher zur Aufbereitung zu verwenden, die anschließend in die Wäsche gelangen.

- Im Anschluss an die Aufbereitung muss das Fachpersonal eine Desinfektion seiner Hände durchführen, bevor es mit anderen Tätigkeiten fortfährt. Ein entsprechender Händedesinfektionsmittelspender (mit Hubspenderaufsatz) sollte zur Ausrüstung des Fachpersonals gehören.

- Die unmittelbare Reinigung des Bettes vor Ort hat den Vorteil, dass keine „unsauberen“ Betten bzw. Bettenteile mit sauberen Betten in Berührung kommen. Ein Verschleppen von potentiell infektiösen Keimen, die eventuell am benutzten Bettgestell haften, wird auf diese Weise verhindert. Eine Übertragung von Keimen im Sinne einer nosokomialen Infektion wird bei konsequenter Beachtung dieser Empfehlungen sicher vermieden.

- Wenn die Betten nicht gleich wieder zum Einsatz kommen, sollten diese vor Verstauben, vor versehentlicher Verschmutzung und vor Kontamination geschützt (abgedeckt) gelagert werden.

5.4 REINIGUNGS- UND DESINFEKTIONSMITTEL

Beachten Sie die folgenden Empfehlungen, damit die Gebrauchsfähigkeit dieses Bettes möglichst lange erhalten bleibt:

• Verwenden Sie keine Scheuermittel, Edelstahlpflegemittel und schleifmittelhaltigen Reinigungsmittel oder Putzkissen. Hierdurch kann die Oberfläche beschädigt werden.
• Reinigungs- und Dekontaminationsmittel müssen in der vorgeschriebenen Anwendungskonzentration den pH-Wert von 5 – 8 aufweisen.
• Der Chloridgehalt in den Anwendungslösungen darf 100 mg/l nicht übersteigen.
• Wir empfehlen eine (feuchte) Wischreinigung. Bei der Auswahl des Reinigungsmittels sollte darauf geachtet werden, dass es mild (haut- und oberflächenschonend) und umweltverträglich ist. Im Allgemeinen kann ein haushaltsübliches Reinigungsmittel verwendet werden.
• Stellen Sie sicher, dass nach erfolgter Reingung/Desinfektion keine flüssigen Rückstände an den metallischen Teilen des Bettes verbleiben (Tropfenbildung an Kanten vermeiden). Anderenfalls kann in diesen Bereichen auf Dauer eine Korrosion nicht ausgeschlossen werden.
• Trotz der sehr guten mechanischen Beständigkeit sollten Kratzer, Stöße, die durch die komplette Lackschicht hindurchgehen wieder mit geeigneten Reparaturmitteln gegen Eindringen von Feuchtigkeit verschlossen werden. Wenden Sie sich an die Firma Burmeier oder an einen Fachbetrieb Ihrer Wahl.

• Flächendesinfektionsmittel auf Aldehydbasis haben in aller Regel den Vorteil, dass sie ein breites Wirkspektrum aufweisen, einen relativ geringen Eiweißfehler haben und umweltverträglich sind. Ihr Hauptnachteil besteht in ihrem Allergisierungs- und Irritationspotential.
• Präparate auf Basis von Glucoprotamin haben diesen Nachteil nicht und sind ebenfalls sehr gut wirksam, meist aber etwas teurer.

• Desinfektionsmittel auf Basis von chlorabspaltenden Verbindungen können hingegen für Metalle, Kunststoffe, Gummi und andere Materialien bei längerem Kontakt oder zu hohen Konzentrationen korrosiv wirken. Darüber hinaus haben diese Mittel einen höheren Eiweißfehler, sind schleimhautreizend und weisen eine schlechte Umweltverträglichkeit auf.

• Zur Wischdesinfektion können die meisten im Krankenhaus- und Pflegesektor üblichen Reinigungs- und Desinfektionsmittel, wie kaltes und heißes Wasser, Detergentien, Alkalien und Alkohole verwendet werden.

• Diese Mittel dürfen keine Stoffe enthalten, welche die Oberflächenstruktur oder die Anhafteigenschaften der Kunststoffmaterialien ändern. Die Auswahl der am Markt verfügbaren Reinigungs- und Desinfektionsmittel verändert sich regelmäßig. Daher testet Burmeier fortlaufend die am meisten verbreiteten Mittel auf Materialverträglichkeit. Die stets aktuelle Liste getesteter Reinigungs- und Desinfektionsmittel erhalten Sie gerne auf Anfrage.

Unsere deutsche Kundenbetreuung:

Burmeier GmbH & Co. KG

(Ein Unternehmen der Stiegelmeyer-Gruppe)

Pivitsheider Straße 270

32791 Lage/Lippe

Tel.: + 49 (0) 52 32 / 98 41-0

Fax: + 49 (0) 52 32 / 98 41 - 41

E-Mail: [e-mail]

Internet: www.Burmeier.com

- Kunden außerhalb Deutschlands können sich mit allen Fragen an unsere Vertriebsgesellschaften im jeweiligen Land wenden. Die Kontaktdaten finden Sie auf unserer Internetseite.

5.5 UMGANG MIT REINIGUNGS- UND DESINFEKTIONSMITTELN

• Beachten Sie die exakte Dosierung! Wir empfehlen automatische Dosiergeräte.
• Setzen Sie die Lösung stets mit kaltem Wasser an, um schleimhautreizende Dämpfe zu vermeiden.
• Tragen Sie Handschuhe, um direkten Hautkontakt zu vermeiden.
• Bewahren Sie angesetzte Flächendesinfektionsmittellösungen nicht in offenen Gefäßen mit schwimmenden Reinigungslappen auf. Verschließen Sie die Gefäße!
• Benutzen Sie verschließbare Flaschen mit Pumpdosierspender für die Benetzung der Reinigungslappen.
• Lüften Sie den Raum nach durchgeführter Flächendesinfektion.
• Führen Sie eine Wischdesinfektion durch, keine Sprühdesinfektion! Hierbei wird ein großer Teil des Desinfektionsmittels als Sprühnebel freigesetzt und damit inhaliert.
• Darüber hinaus kommt dem Wischeffekt eine bedeutende Rolle zu.
• Verwenden Sie Alkohol nicht für größere Flächen.

Seite 66

6 Instandhaltung

Gesetzliche Grundlagen

Betreiber von Betten sind in Deutschland gemäß der

• Medizinprodukte-Betreiberverordnung § 4 -(Instandhaltung)
• DGUV A3 (Prüfung ortveränderlicher elektrischer Betriebsmittel in gewerblichem Einsatz) der Deutschen Gesetzlichen Unfallversicherung
  dazu verpflichtet, den sicheren Zustand von Medizinprodukten über die gesamte Einsatzdauer zu bewahren. Hierzu gehören auch eine regelmäßig durchgeführte fachgerechte Wartung sowie regelmäßige Sicherheitsprüfungen.

In anderen Ländern außerhalb Deutschland/ der EU sind die dort jeweils gültigen nationalen Vorgaben zu beachten.

Hinweise für Betreiber

Dieses Bett ist so konstruiert und gebaut, dass es über einen langen Zeitraum sicher funktionieren kann. Bei sachgemäßer Bedienung und Anwendung hat dieses Bett eine erwartete Lebensdauer von bis zu 10 Jahren. Die Lebensdauer richtet sich nach Einsatzbedingungen und -häufigkeit.

Bei wiederholten Transport, Auf- und Abbau, unsachgemäßen Betrieb sowie Langzeiteinsatz ist es nicht auszuschließen, dass Beschädigungen, Defekte und Verschleißerscheinungen ein- treten können. Diese Mängel können zu Gefährdungen führen, wenn sie nicht rechtzeitig erkannt und behoben werden.

Daher existieren gesetzliche Grundlagen zur Durchführung regelmäßiger Prüfungen, um den sicheren Zustand dieses Medizinproduktes dauerhaft zu gewährleisten.

Gemäß § 4 der Medizinprodukte-Betreiberverordnung obliegt dem Betreiber die Instandhaltung. Aus diesem Grunde sind nachfolgend beschriebene regelmäßige Inspektionen und Funktionskontrollen sowohl vom Betreiber als auch von den Anwendern vorzunehmen.

• Dieses Bett darf nicht ohne Autorisierung durch den Hersteller verändert werden.
• Weisen Sie die Anwender auf nachfolgende durchzuführende Prüfung hin! (Siehe Kapitel6.1).

6.1 DURCH DEN ANWENDER

Neben den regelmäßigen umfangreichen Prüfungen durch technisches Fachpersonal muss auch der normale Anwender (Pflegekraft, betreuende Angehörige usw.) in kürzeren, regelmäßigen Abständen sowie vor jeder Neubelegung eine minimale Sicht- und Funktionsprüfung vornehmen.

• Besteht der Verdacht, dass eine Beschädigung oder Funktionsstörung vorliegt, ist das Bett sofort außer Betrieb zu nehmen und vom Stromnetz zu trennen, bis ein Austausch oder eine Reparatur der schadhaften Teile erfolgt ist!
• Wenden Sie sich für den Austausch oder eine Reparatur der schadhaften Teile an Ihren zuständigen Betreiber.

Empfehlung:

Alle elektrischen und mechanischen Komponenten einmal monatlich überprüfen. Zusätzlich das Schaltnetzteil samt Kabel und das Handschalterkabel nach jeder aufgetretenen mechanischen Belastung und nach jedem Standortwechsel überprüfen.

Checkliste: Prüfung durch den Anwender

Prüfung Was? Wie?			ok	nicht ok	Mangelbeschreibung
Sichtprüfung der elektrischen Komponenten
Handschalter, -kabel	Beschädigung, Kabelverlegung
Schaltnetzteil	Beschädigung, Kabelverlegung
Handschalter	Beschädigung, Folie
Sichtprüfung der mechanischen Komponenten
Aufrichter, -aufnahmen	Beschädigung, Verformungen
Bettgestell	Beschädigung, Verformungen
Holzumbau	Beschädigung, Splitterbildung
Liegeflächenrahmen	Beschädigung, Verformung
Seitensicherungsholme	Beschädigung, Splitterbildung
Funktionsprüfung der elektrischen Komponenten
Handschalter	Funktionstest, Sperrfunktion
Funktionsprüfung der mechanischen Komponenten
Laufrollen	Bremsen, Fahren
Notabsenkung der Rückenlehne	Test laut Gebrauchsanweisung
Schrauben	Fester Sitz
Seitensicherung	Sicheres Einrasten, Entriegeln
Unterschenkellehne	Einrasten
Motorbolzen	Fester Sitz
Zubehör (z. B. Aufrichter, Haltegriff)	Befestigung, Beschädigung
Unterschrift des Prüfers:		Ergebnis der Prüfung:			Datum:

6.2 DURCH DEN BETREIBER

Der Betreiber dieses Bettes ist nach MPBetreibV § 4 verpflichtet, bei jedem Neu-aufbau, jeder Instandhaltung und im laufenden Betrieb regelmäßige Prüfungen durchzuführen, um den sicheren Zustand dieses Bettes zu gewährleisten.

Diese Prüfungen sind im Rahmen der regelmäßigen Wartungsarbeiten je nach Einsatzbedingungen gemäß der MPBetreibV § 4 oder gemäß Berufsgenossenschafts-Vorschrift DGVU A3 für ortveränderliche elektrische Betriebsmittel in gewerblichem Einsatz zu wiederholen.

- Halten Sie die Reihenfolge bei der Prüfung nach DIN EN 62353 ein:

I. Inspektion durch Besichtigung
II. Elektrische Messung
III. Funktionsprüfung

• Die Durchführung der Funktionsprüfung und die Bewertung und Dokumentation der Prüfergebnisse darf gemäß MPBetreibV § 4 nur durch sachkundige Personen erfolgen, die die notwendigen Voraussetzungen und erforderlichen Mittel zur ordnungsgemäßen Ausführung besitzen.
• Die Durchführung der elektrischen Messung nach DIN EN 62353 darf bei Vorhandensein geeigneter Messmittel auch von einer elektrotechnisch unterwiesenen Person [im Sinne der DGVU A3] mit medizinischen und gerätespezifischen Zusatzkenntnissen erfolgen.
• Die Bewertung und Dokumentation der Prüfergebnisse darf nur durch eine Elektrofachkraft mit medizinischen und gerätespezifischen Zusatzkenntnissen erfolgen.

Prüfverfahren:

■ Ableitstromprüfung: direkt oder Differenzstrom nach DIN EN 62353
■ Führen Sie eine Ableitstromprüfung gemäß den Angaben des Prüfgeräteherstellers durch. Grenzwert: Ableitstrom I Abl kleiner als 0,1 mA.

Prüfzyklus:

Wir empfehlen als Richtwert eine jährliche Prüfung, die je nach Einsatzbedingungen in eigener Verantwortung unter nachweislicher Einhaltung der 2 % Fehlerquote (siehe auch DGVU A3:§ 5, Tabelle 1B) auf maximal zwei Jahre verlängert werden kann.

Besteht der Verdacht, dass eine Beschädigung oder Funktionsstörung vorliegt, ist das Bett sofort außer Betrieb zu nehmen und vom Stromnetz zu trennen, bis eine Reparatur oder ein Austausch der schadhaften Teile erfolgt ist!

Die nachstehenden Prüfprotokoll-Vorlagen sollten verwendet werden.

Prüfprotokoll über eine Prüfung elektromedizinischer Geräte nach DIN EN 62353 (VDE 0751-1): 2015-10 – Blatt 1 von 2

Auftraggeber/ med. Einrichtung/ Praxis:
Anschrift:
Es wurde durchgeführt: ☐ Wiederholungsprüfung -Inbetriebnahme (Referer Erst renzwert)
☐ ____ ☐ Prüfung nach Reparatur/ Instandsetzung
Geräteart: ☑ Pöderberdutsbett		Schutzklasse: ☑ II
Bettentyp: Libra		InVentarnummer:
Standort:
Trafoeinheitnummer:		Seriennummer:
Hersteller: STIEGELMEYER GmbH & Co. KG		Anwendungstelle: keine
Verwendete Prüfgeräte (Typ/ Inventarnummer): 1.
Klassifizierung nach MPG: Klasse I		2.
I. Sichtprüfung Was? Wie?			ok	nicht ok	Mangel-beschreibung
Sichtprüfung der elektrischen Komponenten
Aufkleber und Typenschilder	Vorhanden, lesbar
Gehäuse des Steuergerätes	Korrektter Sitz, Beschädigung
Gehäuse und Hubrohre der Motoren	Korrektter Sitz, Beschädigung
Handschalter	Beschädigung, Folie
Motoren-, Handschalter-, Netz-, Verbindungskabel	Beschädigung, Kabelverlegung
Stecker und -abdeckleiste am Steuergerät	Vorhanden, Korrekter Sitz
Sichtprüfung der mechanischen Komponenten
Aufkleber und Typenschilder	Vorhanden, lesbar
Aufrichter, -aufnahmen; -Haltegriff	Beschädigung, Verformungen
Bettgestell	Beschädigung, Verformungen
Bowdenzug, Notabsenkung, Rückenlehne	Verlegung, Knickstellen
Laufrollen	Beschädigung
Liegefläche	Beschädigung, Verformungen
Holzumbau	Beschädigung, Splitterbildung
Schweißnähte	Gerissene Schweißnähte
Seitensicherungen: Holme	Beschädigung, Splitterbildung, Abmessungen lt. Blatt 3
Verbindungselemente, (Schrauben, Bolzen, Muttern Bolzen-Sicherungskappen)	Fester Sitz, Vollständigkeit
Verschleißteile, wie Gelenkpunkte	Beschädigung
II. Elektrische Messung
Geräteableitstrom, direkt/Differenz1. Netzkabel / Stecker-Netzteil in Prüfsteckdose des Messgerätes einstecken.2. Sonde an blanke Schraube im Liegeflächenrahmen anschließen.3. Für die Dauer der Messungen Motoren durch den Handschalter aktivieren4. Messvorgang am Messgerät starten
	Grenzwert	Gemessener Wert
Ergebnis: Bett SK II (Typ B)	0,1 mA	mA

Prüfprotokoll über eine Prüfung elektromedizinischer Geräte nach DIN EN 62353 (VDE 0751-1): 2015-10 – Blatt 2 von 2

III.FunktionsprüfungWas? Wie?		ok	nichtok	Mangel-beschreibung
Funktionsprüfung der elektrischen Komponenten
Endlagenabschaltung der Motoren	Automatisches Abschalten
Handschalter, Bedienelemente, Externes Netzgerät	Test lt. Gebrauchsanweisung: Sperrfunktionen; Tastenfunktion; kein „Rasseln“ beim Schütteln
Motoren	Keine abnormale Geräuschentwicklung (Rattern, unrunder Lauf etc.)
Verlegung des Kabelbaums und Sitz der Stecker bzw. Zugentlastungen	Sichere feste Verlegung, fester Sitz lt. Gebrauchsanweisung
Funktionsprüfung der mechanischen Komponenten
Gelenke und Drehpunkte;	Leichtgängigkeit
Laufrollen	Bremsen, sicheres Rasten Bremse
Seitensicherungen	Sicheres Einrasten, Entriegeln lt. Gebrauchsanweisung
Unterschenkellehne	Einrasten
Zubehör (z. B. Aufrichter, Haltegriff)	Sichere Befestigung, ohne Beschädigung, Eignung für das Bett
Ergebnis der Prüfung:
Prüfung bestanden; Prüfmarke wurde angebracht:☐ Sicherheits- oder Funktionsmängel wurden nicht festgestellt☐ Kein direktes Risiko, die entdeckten Mängel können kurzfristig behoben werden
Prüfung nicht bestanden; Prüfmarke wurde nicht angebracht::☐ Gerät muss bis zur Behebung der Mängel aus dem Verkehr gezogen werden!☐ Gerät entspricht nicht den Anforderungen – Modifikation/ Austausch von Komponenten/ Außerbetriebnahme wird empfohlen!
Nächster Prüftermin:
Zu diesem Prüfprotokoll gehören:☐ Anlage: ____
Geprüft am:	Prüfer:	Unterschrift:
Bewertet am:	Betreiber/Fachkraft:	Unterschrift:

6.3 ERSATZTEILE

Um Funktionssicherheit und Garantieansprüche zu erhalten,

• dürfen nur original Burmeier-Ersatzteile verwendet werden!
• dürfen keine technische Veränderungen des Bettes vorgenommen werden

Die entsprechenden Ersatzteile sind unter Angabe der Artikel-, Auftrags- und Seriennummer bei der Firma Burmeier erhältlich.

Die notwendigen Angaben entnehmen Sie bitte dem Typenschild auf dem Qerrohr des Liegeflächenrahmens.

Model | REF | 24 V==, max. 5 A, IP X4 INT. 2 min ON / 18 min OFF 248942

BURMEIER CE Made in EU BURMEIER GmbH & Co KG DE-32791 Lage

Model	Bettenname
	Artikelnummer
	Fabrikationsdatum(Woche/Jahr)

6.4 HERSTELLER-/SERVICEANSCHRIFT

Um Funktionssicherheit und Gewährleistungsansprüche zu erhalten, dürfen nur Burmeier Original-Ersatzteile verwendet werden!

Für Ersatzteilbestellungen, Kundendienstanforderungen und bei weiteren Fragen wenden Sie sich bitte an:

Burmeier GmbH & Co. KG

(Ein Unternehmen der Stiegelmeyer-Gruppe)

Pivitsheider Straße 270

32791 Lage/Lippe

Tel.: + 49 (0) 52 32 / 98 41-0

Fax: + 49 (0) 52 32 / 98 41 - 41

E-Mail: [e-mail]

Internet: www.Burmeier.com

6.5 AUSTAUSCH ELEKTRISCHER KOMPONENTEN

6.5.1 Spezielle Sicherheitshinweise zum Austausch elektrischer Komponenten

Lebensgefahr durch elektrischen Stromschlag!

• Ziehen Sie unbedingt vor Beginn der Arbeiten an der elektrischen Ausstattung den Netzstecker aus der Steckdose!
• Arbeiten an der elektrischen Ausrüstung dürfen nur vom Kundendienst, vom Antriebshersteller oder von qualifiziertem und befugtem Elektrofachpersonal unter Berücksichtigung aller maßgeblichen VDE-Vorschriften und Sicherheitsbestimmungen durchgeführt werden!
• Der Anwender darf auf gar keinen Fall versuchen, Störungen an der elektrischen Ausstattung zu beheben!

• Führen Sie den Ausbau der Motoren nur in der Grundstellung des Bettes (waagerechte Liegefläche) durch. Es besteht sonst Quetschgefahr durch abstürzende Liegeflächenteile.
• Alle Komponenten der elektrischen Ausstattung sind wartungsfrei und dürfen nicht geöffnet werden. Bei einer Funktionsstörung ist die entsprechende Komponente komplett auszutauschen!

• Achten Sie beim Austausch einzelner Komponenten stets darauf, dass die Stecker mit unbeschädigtem O-Ring bis zum Anschlag in das Steuergerät eingesteckt sind.
• Der gelbe Dichtungsring am Stecker muss ganz in der Steckerkupplung eintauchen.
• Achtung! Wenden Sie keine Gewalt an. Falls sich der Stecker nicht einstecken lässt, drehen Sie ihn um ½ Umdrehung und stecken ihn erneut ein.
• Nur so ist Dichtigkeit und eine einwandfreie Funktion gewährleistet.

Ziehen Sie vor Beginn der Arbeiten – Austausch des Netzkabels und Austausch des Handschalters – unbedingt den Netzstecker aus der Steckdose heraus!

6.5.2 Austausch des Handschalters

• Entriegeln Sie die Steckerschutzabdeckung vorsichtig mit einem Schraubendreher und ziehen Sie sie anschließend zum Entfernen von der Steuerung weg.
• Ziehen Sie den Stecker des Handschalters aus dem Steuergerät.
• Tauschen Sie den Handschalter aus. Achten Sie darauf, dass der O-Ring am Stecker unbeschädigt ist. Dieser dichtet den Stecker im Steuergerät ab.
• Achten Sie beim Verlegen des Handschalterkabels darauf, dass das Kabel nicht durch bewegliche Teile des Bettes gefährdet werden kann.
• Bringen Sie die Steckerschutzabdeckung wieder an. Diese verhindert ein Herausziehen aller Stecker aus dem Steuergerät.
• Führen Sie anschließend einen Funktionstest der elektrischen Verstellung durch!

6.5.3 Steckerbelegung des Steuergerätes

Alle Stecker sind an dem Steuergerät angeschlossen. Zum Schutz gegen unbeabsichtigtes Herausziehen der Stecker, sind die Stecker mit einer Abdeckung gesichert. Diese ist bei Steckertausch vorsichtig mit einem Schraubendreher abzuschrauben.

• 1 = Handschalter
- 2 = Hubmotor Fußteil (weiß)
• 3 = Hubmotor Kopfteil (blau)
• 4 = Oberschenkellehne (gelb)
- 5 = Rückenlehnen-Motor (schwarz)
- 6 = Batteriefach

Abbildung: Steckerbelegung des Steuergerätes

7 Störungsabhilfetabelle

Die folgende Tabelle bietet Hilfen bei der Behebung von Funktionsstörungen:

Problem	Mögliche Ursachen	Lösung
Handschalter/Antriebssystem hat keine Funktion	Netzkabel ist nicht einge-stecktSteckdose hat keine Span-nungHandschalter-Stecker ist nicht richtig eingestecktHandschalter oder Antriebssystem defektFunktionen auf Sperrbox ges-perrt	Schaltnetzteil einsteckenSteckdose bzw. Sicherungs-kasten prüfenSteckverbindungen prüfenInformieren Sie Ihren Betreiber zwecks ReparaturFunktionen freigeben
Antriebe laufen bei Tastendruck nur kurz an	zuviel Gewicht auf dem BettBett stößt auf Hindernis	Belastung reduzierenHindernis beseitigen
Trotz einwand-freier Stromversorgung ist kein Betrieb möglich	Steuerung hat wegen Über-hitzung vorübergehend ab-geschaltetSteuergerät defekt	max. Einschaltdauer: Ab 2/18 min beachten; Steu-ergerät ca. 1⁄2 Stunde ab-kühlen lassenSteuergerät tauschen Informieren Sie Ihren Betreiber zwecks Reparatur
Funktions-LED im Handschalter leuchtet bei Be-tätigung der Tas-ten nicht oder ständig	Fehler in der SteuerungEndlage erreichtSperrfunktion ist aktiviertAntriebslast ist überschritten	Informieren Sie Ihren Betreiber zwecks ReparaturMotor aus Endlage fahrenSperrbox entriegelnBelastung reduzieren
Dauerhafter oder längerer Signal-ton ohne Hand-schalter-betätigung	Steuerung ist defekt	Informieren Sie Ihren Betreiber zwecks Reparatur
Einzelne Antriebe laufen nur in ei-ner Richtung	Handschalter, Antrieb, Steu-ergerät defekt	Informieren Sie Ihren Betreiber zwecks Reparatur
Rückenlehne lässt sich nicht mehr elektrisch verstellen	StromausfallAntrieb defektZu hohes Patientengewicht (sichere Arbeitslast)	Notabsenkung der Rücken-lehne- unbedingt Informatio-nen auf Seite 56 beachten!
Funktionen ent-gegen dem Handschal-teraufdruck	interne Motorstecker ver-tauscht	Informieren Sie Ihren Betreiber zwecks Reparatur

8 Zubehör

An dem Bett darf ausschließlich Original -BURMEIER Zubehör verwendet werden.

Bei Verwendung anderer Zubehörteile, abnehmbarer Teile und Materialien, die nicht in dieser Gebrauchsanweisung beschrieben sind übernehmen wir für daraus resultierende mögliche Unfälle, Defekte und Gefährdungen keinerlei Haftung.

Zubehörlisten sind unter Angabe des Bettentyps bei uns erhältlich.

Bei Einsatz von Seitensicherungen, Infusionsständern usw. an elektrisch verstellbaren Betten unbedingt beachten:

Durch Anordnung dieser Zubehörteile dürfen beim Verstellen von Rücken- und Beinlehne keine Quetsch- oder Scherstellen für den Patienten entstehen. Falls dieses nicht gewährleistet werden kann, muss der Anwender die Verstellung der Rücken- und Beinlehne durch den Patienten sicher unterbinden.

Bringen Sie hierzu den Handschalter -außerhalb seiner Reichweite an (z. B. am Fußende), oder sperren Sie die Verstellmöglichkeiten am Handschalter.

Anforderungen an die Matratze

Grundlegende Abmessungen:

Länge x Breite 200 x 90 cm; (Option: 200 x 100 cm)

Dicke/Höhe 10 - 18 cm

Raumgewicht des Schaumstoffs min. 40 kg/m

Stauchhärte min. 4,5 kPa

Zu beachtende Normen: DIN 13014

DIN 597 Teil 1 und 2

9 Technische Daten

9.1 ABMESSUNGEN UND GEWICHTE

Montiertes Bett mit Seitensicherungen

Liegefläche (LxB) ca.	200 x 90 cm (Standard)200 x 100 cm (Option)(Option: 220 x 90 cm)Bettverlängerung
Gesamtgewicht	135 kg
Sichere Arbeitslast	225 kg
Außenmaß (LxB)ca.	209,4 x 100,3 cm (Bei Liegeflächenbreite 90 cm)
	209,4 x 110,3 cm (Bei Liegeflächenbreite 100 cm)

Zerlegtes Bett

Betthäupter (Holzumbau)	je 14 kg
Untergestell, einschließlich Motoren	65,5 kg
Liegeflächenteil ohne Motoren	38 kg
Seitensicherung TSG	6 kg/Stück
Seitensicherung VSG	12 kg/Seite
Aufrichter	5 kg
Seitenblende	4,2 kg

9.2 ELEKTRISCHE DATEN

Steuergerät

Typ	ECS (Relais-Steuerung)
Betriebsspannung	29 V DC durch ext. Schaltnetzteil PD15
Ausgangsstrom	max. DC 8,5 A
Einschaltdauer	Aussetzbetrieb(AB) 2 min EIN /18 min AUS
Schutzart	IP X4, spritzwassergeschützt
Klassifikation	Schutzklasse III, nicht für Anwendung in explosions-fähigen Atmosphären

Schaltnetzteil

Typ	PD 15
Eingangsspannung	100-240 V
max. Stromaufnahme	AC 1,5 A
Ausgangsspannung	29 V DC
Ausgangsstrom	5,5 A (max. 8,5 A)
Einschaltdauer	Aussetzbetrieb (AB) 2 min EIN/18 min AUS
Schutzart	IP X4, spritzwassergeschützt
Klassifikation	Schutzklasse II, nicht für Anwendung in explosionsfähigen Atmosphären

Handschalter

Typ	DEWERT IPROXX II
Schutzart	IP X6

Elektromotor Liegefläche-Höhe

Typ	DEWERT Megamat 2
Kraft/Hub	6.000 N / 250 mm
Eingangsspannung	DC 24 V
Schutzart	AB: 2 Min EIN / 18 Min AUS
Einschaltdauer	IP X4

Elektromotor Rückenlehne

Typ	DEWERT Megamat 2
Kraft/Hub	4.000 N / 200 mm
Eingangsspannung	DC 24 V
Schutzart	AB: 2 Min EIN / 18 Min AUS
Einschaltdauer	IP X4

Elektromotor Oberschenkellehne

Typ	DEWERT Megamat 2
Kraft/Hub	4.000 N / 70 mm
Eingangsspannung	DC 24 V
Schutzart	AB: 2 Min EIN / 18 Min AUS
Einschaltdauer	IP X4

Geräuschentwicklung

Geräuschentwicklung bei Verstellung

max. 48 dB(A)

Erklärung verwendeter Bildzeichen

Bildzeichen		Bedeutung
		Gerät mit Anwendungsteil vom Typ BF gemäß EN 60601-1 (Besonderer Schutz gegen elektrischen Schlag)
		Transformator mit thermischen Sicherungselement
	[BW8A]	Sicherheitstransformator nach VDE 0551
	[K2K5]	Gerät der Schutzklasse II, schutzisoliert
		Achtung! Gebrauchsanweisung beachten
	[BCST]	Nur zur Verwendung innerhalb geschlossener Räume - Nicht im Freien verwenden
		Schutz der elektrischen Ausstattung vor Spritzwasser von allen Seiten
	IP x6	Schutz der elektrischen Ausstattung vor starkem Strahlwasser
		Konformitätskennzeichen nach der Medizinprodukte-Richtlinie 93/42 EWG Anhang VII
		Sichere Arbeitslast (= max. zulässiges Gewicht von Bewohner, Matratze und allem angebauten Zubehör
		max. Patientengewicht (= max. zulässiges Gewicht vom Bewohner; ist abhängig vom Gesamtgewicht aller angebauten Zubehöre und immer kleiner als die sichere Arbeitslast)
		Mindest-Patientenabmessungen/-Gewicht: Körpergröße: 146 cm, Gewicht: 40 kg ; Body Mass Index „BMI“: 17
		Nur vom Hersteller zugelassene Matratzen-Abmessungen verwenden.
		Handbedienung sperren, falls ein Bewohner durch unbeabsichtigte elektrische Verstellungen gefährdet werden könnte

9.3 UMGEBUNGSBEDINGUNGEN

Nachfolgend genannte Umgebungsbedingungen sind einzuhalten:

Bei Lagerung/ Transport

	Minimum	Maximum
Lagertemperatur :	-20 °C	+50 °C
Relative Luftfeuchte :	50 %	70 %
Luftdruck:	800 hPa	1060 hPa bei Höhe < 2000m

Bei Betrieb

	Minimum	Maximum
Umgebungstemperatur :	+10 °C	+40 °C
Relative Luftfeuchte :	30 % bis	75 % (nicht kondensierend)
Luftdruck :	700 hPa	1060 hPa

9.4 TECHNISCHE INFORMATIONEN ZUR ELEKTROMAGNETISCHEN KOMPATIBILITÄT (EMC)

Verwenden Sie nur die vom Hersteller vorgegebenen Kabel und Zubehörteile, damit EMC gewährleistet ist.

• Die Verwendung von anderen als den angegebenen Zubehörteilen, Sensoren und Kabeln, mit Ausnahme der vom Gerätehersteller als Austauschteile für interne Komponenten verkauften Sensoren und Kabel, kann zu einer Erhöhung des Sendepegels oder einer Verringerung des Immunitätsniveaus des Gerätes führen.
• Das Gerät darf nicht unmittelbar neben oder auf anderen Anlagen stehend verwendet werden.
• Sollte ein solcher Gebrauch notwendig sein, so ist die ordnungsgemäße Funktion des Gerätes in der entsprechenden Konfiguration zu überprüfen.

Leitlinien und Herstellererklärung – Elektromagnetische Aussendungen –
Das BETT ist für den Betrieb in der unten angegebenen elektromagnetischen Umgebung bestimmt. Der Betreiber oder der Anwender des BETTS sollte sicherstellen, dass es in einer solchen Umgebung benutzt wird.
Störaussendungs-messungen	Überein-stimmung	Elektromagnetische Umgebung - Leitlinien
HF-Aussendungen nach CISPR 11	Gruppe 1	Das BETT verwendet HF-Energie ausschließlich zu seiner internen Funktion.
HF-Aussendungennach CISPR 11	Klasse B	Das BETT ist für den Gebrauch in allen Einrichtungen einschließlich Wohnbereich und solchen bestimmt, die unmittelbar an ein öffentliches Versorgungsnetz angeschlossen sind, das auch Gebäude versorgt, die für Wohnzwecke genutzt werden.
Oberschwingungen nach IEC 61000-3-2	Klasse D
Spannungsschwankungen/Flicker nach IEC 61000-3-3	Stimmt überein
HF-Aussendung nach CISPR 14-1	Stimmt überein	Das BETT ist nicht dafür vorgesehen, an andere technische Einrichtungen angeschlossen zu werden

Leitlinien und Herstellererklärung – Elektromagnetische Störfestigkeit –
Das BETT ist für den Betrieb in der unten angegebenen elektromagnetischen Umgebung bestimmt. Der Betreiber oder der Anwender des BETTS sollte sicherstellen, dass es in einer solchen Umgebung benutzt wird.
Störfestigkeitsprüfungen	IEC 60601 - Prüfpegel	Übereinstimmungs-pegel	Elektromagnetische Umgebung - Leitlinien
Entladung statischer Elektrizität (ESD) nach IEC 61000-4-2	+/-6 kV Kontaktentladung+/-8 kV Luftentladung	+/-20 kV Kontaktentladung+/-20 kV Luftentladung	Fußböden sollten aus Holz und Beton bestehen oder mit Keramikfliesen versehen sein. Wenn der Fußboden mit synthetischem Material versehen ist, muss die relative Luftfeuchte mindestens 30% betragen. Verwendung bei Vorhandensein höherer ESD-Pegel ist möglich
Schnelle transiente elektrische Störgrößen / Bursts nach IEC 61000-4-4	+/-2 kV für Netzleitungen+/-1 kV für Eingangs- und Ausgangsleitungen	+/-2 kV für NetzleitungenNicht anwendbar	Die Qualität der Versorgungsspannung sollte der einer typischen Geschäfts- oder Krankenhausumgebung entsprechen.
Stoßspannungen (Surges) nach IEC 61000-4-5	+/-1 kV Gegen-taktspannung+/-2 kV Gleichtak-tspannung	+/-1 kV Gegen-taktspannung+/-2 kV Gleichtak-tspannung	Die Qualität der Versorgungsspannung sollte der einer typischen Geschäfts- oder Krankenhausumgebung entsprechen.
Spannungseinbrüche, Kurzzeitunterbrechungen und Schwankungen der Versorgungs-spannung nach IEC 61000-4-11	<5 % UT(>95 % Einbruch der UT)für 1⁄2 Periode40 % UT(60 % Einbruch der UT)für 5 Perioden70 % UT(30 % Einbruch der UT)für 25 Perioden<5 % UT(>95 % Einbruch der UT)für 5 s	<5 % UT(>95 % Einbruch der UT)für 1⁄2 Periode40 % UT(60 % Einbruch der UT)für 5 Perioden70 % UT(30 % Einbruch der UT)für 25 Perioden<5 % UT(>95 % Einbruch der UT)für 5 s	Die Qualität der Versorgungsspannung sollte der einer typischen Geschäfts- oder Krankenhausumgebung entsprechen.Wenn der Anwender des BETTS fortgesetzte Funktion auch beim Auftreten von Unterbrechungen der Energieversorgung fordert, wird empfohlen, das BETT aus einer unterbrechungs-freien Stromversorgung oder einer Batterie zu speisen.
Magnetfelder bei einer Versorgungs-frequenz (50/60Hz) nach IEC 61000-4-8	3 A/m	3 A/m	Magnetfelder bei der Netzfrequenz sollten den typischen Werten, wie sie in der Geschäfts- und Krankenhaus-umgebung vorzufinden sind, entsprechen.
Anmerkung:	UTist die Netzwechselspannung vor der Anwendung der Prüfpegel.
Störfestigkeits-prüfungen	IEC 60601 – Prüfpegel	Übereinstimmungs-pegel	Elektromagnetische Umgebung - Leitlinien
			Tragbare und mobile Funkgeräte sollten in keinem geringeren Abstand zum BETT einschließlich der Leitungen verwendet werden als dem empfohlenen Schutzabstand, der nach der für die Sendefrequenz zutreffenden Gleichung berechnet wird.Empfohlener Schutzabstand: d = 1,17 (P)^1/2 d = 1,17 (P)^1/2 für 80 MHz bis 800 MHz d = 2,33 (P)^1/2 für 800 MHz bis 2,5 GHzmit P als der maximale Nennleistung des Senders in Watt (W) gemäß Angaben des Senderherstellers und d als empfohlenem Schutzabstand in Metern (m).bDie Feldstärke stationärer Funksender sollte bei allen Frequenzen gemäß einer Untersuchung vor Ort geringer als der Übereinstimmungspegel seind.In der Umgebung von Geräten, die das folgende Bildzeichen tragen, sind Störungen möglich.
Geleitete HF-Störgröße nach IEC 61000-4-6Gestrahlte HF-Störgröße nach IEC 61000-4-3	3 V_eff 150 kHz bis 80 MHz3 V/m80 MHz bis 2500 MHz	3 V_eff 150 kHz bis 80 MHz3 V/m80 MHz bis 2500 MHz
Anmerkung 1:Anmerkung 2:c d	Bei 80 MHz und 800 MHz gilt der höhere Frequenzbereich.Diese Leitlinien mögen in nicht allen Fällen anwendbar sein. Die Ausbreitung elektromagnetischer Größen wird durch Absorption und Reflexionen der Gebäude, Gegenstände und Menschen beeinflusst.Die Feldstärke stationäre Sender, wie z. B. Basisstationen von Funktelefonen und mobilen Landfunkgeräten, Amateurfunkstationen, AM- und FM-Rundfunk- und Fernsehsendern können theoretisch nicht genau vorherbestimmt werden. Um die elektromagnetische Umgebung hinsichtlich der stationären Sender zu ermitteln, sollte eine Studie des Standorts erwogen werden. Wenn die gemessene Feldstärke an dem Standort, an dem das BETT benutzt wird, die obigen Übereinstimmungspegel überschreitet, sollte das BETT beobachtet werden, um die bestimmungsgemäße Funktion nachzuweisen. Wenn ungewöhnliche Leistungsmerkmale beobachtet werden, können zusätzliche Maßnahmen erforderlich sein, wie z. B. eine veränderte Ausrichtung oder ein anderer Standort des BETTS.Über den Frequenzbereich von 150 kHz bis 80 MHz sollte die Feldstärke geringer als 3 V/m sein.
Leitlinien und Herstellererklärung – Elektromagnetische Störfestigkeit – Empfohlene Schutzabstände zwischen tragbaren und mobilen HF-Kommunikationsgeräten und dem BETT
Das BETT ist für den Betrieb in einer elektromagnetischen Umgebung bestimmt, in der gestrahlte HF-Störgrößen kontrolliert sind. Der Betreiber oder der Anwender des BETTS kann dadurch helfen, elektromagnetische Störungen zu vermeiden, indem er einen Mindestabstand zwischen tragbaren und mobilen Kommunikationsgeräten (Sendern) und dem BETT – abhängig von der Ausgangsleistung des Kommunikationsgerätes, wie unten angegeben – einhält.
Nennleistung des Senders [W]	Schutzabstand (d) abhängig von der Sendefrequenz [m]
	150 kHz bis 80 MHz d = 1,2 (P)^1/2	80 MHz bis 800 MHz d = 1,2 (P)^1/2	800 MHz bis 2,5 GHz d = 2,3 (P)^1/2
0,01	0,2	0,2	0,3
0,1	0,4	0,4	0,8
1	1,2	1,2	2,3
10	3,8	3,8	7,3
100	12	12	23
	Für Sender, deren maximale Nennleistung nicht in obiger Tabelle angeben ist, kann der Abstand unter Verwendung der Gleichung bestimmt werden, die zur jeweiligen Spalte gehört, wobei P die maximale Nennleistung des Senders in Watt (W) gemäß der Angabe des Sendeherstellers ist.
Anmerkung 1:	Bei 80 MHz und 800 MHz gilt der höhere Frequenzbereich.
Anmerkung 2:	Diese Leitlinien mögen in nicht allen Fällen anwendbar sein. Die Ausbreitung elektromagnetischer Größen wird durch Absorption und Reflexionen der Gebäude, Gegenstände und Menschen beeinflusst.

9.5 Klassifizierung

• Dieses Bett erfüllt alle Anforderungen der Richtlinie 93/42/EWG für Medizinprodukte.
• Dieses Bett ist als Medizinprodukt der Klasse I eingestuft (lt. MPG § 13).
• Verwendung in folgenden Anwendungsgruppen nach DIN EN 60601-2-52:

3:

Langzeitpflege in einem medizinischen Bereich, in dem medizinische Aufsicht erforderlich ist und für eine Überwachung erforderlichenfalls gesorgt wird. Ein bei medizinischen Verfahren verwendetes Medizinisches Elektrisches Gerät kann bereitgestellt werden, um das Aufrechterhalten oder Verbessern des Zustandes vom Bewohner zu unterstützen. (z. B. Alten- und Pflegeheime, Rehabilitationseinrichtungen und geriatrische Einrichtungen)

4:

Häusliche Pflege. Es wird ein medizinisches elektrisches Gerät zum Lindern oder Ausgleichen einer Verletzung, Behinderung oder Krankheit verwendet.

• Aktives Medizinprodukt; Gerät mit Anwendungsteil vom Typ BF.
• UMDNS-Code:

Bett (elektrisch verstellbar)

10-347

9.6 ENTSORGUNGSHINWEISE

• Bei allen zu entsorgenden Komponenten ist vom Betreiber sicher zu stellen, dass diese nicht infektiös/ kontaminiert sind.
• Im Falle einer Verschrottung des Bettes sind die verwendeten Kunststoff- und Metallteile getrennt und fachgerecht zu entsorgen.
• Wenden Sie sich bei Rückfragen an Ihre örtlichen Kommunen, Entsorgungsunternehmen oder an unsere Serviceabteilung. Die Anschrift finden Sie im Abschnitt 6.4 auf Seite 72.

Entsorgung von Elektroteilen

• Dieses Bett ist – sofern elektrisch verstellbar – als gewerblich genutztes Elektrogerät (b2b) eingestuft gemäß WEEE-Richtlinie 2012/19/EU (In Deutschland umgesetzt im Elektro-Gesetz).
• Die verwendeten elektrischen Komponenten sind gemäß RoHS-II-Richtlinie 2011/65/EU frei von verbotenen schädlichen Inhaltsstoffen.
• Ausgetauschte elektrische Komponenten (Antriebe, Steuergeräte, Handschalter, usw.) dieser Betten sind wie Elektroschrott gemäß WEEE-Richtlinie zu behandeln und fachgerecht zu entsorgen.
• Der Betreiber dieses Bettes ist gesetzlich verpflichtet, deren elektrische Komponenten zur Entsorgung nicht in kommunale Sammelstellen zu geben, sondern direkt an den Hersteller zu schicken. BURMEIER und seine Service- und Vertriebspartner nehmen diese Teile zurück.
• Für diese Rücknahmen gelten unsere Allgemeinen Geschäftsbedingungen.

Entsorgung von Akkumulatoren

• Evtl. vorhandene nicht mehr verwendbare ausgebaute einzelne Akkus sind fachgerecht gemäß Richtlinie 2006/66/EG (In Deutschland umgesetzt im Batteriegesetz) zu entsorgen und gehören nicht in den Hausmüll.
• Wenden Sie sich hierzu an Ihre örtlichen Entsorgungsunternehmen oder an unsere Serviceabteilung. Die Anschrift finden Sie in Kapitel 6.4.

In anderen Länder außerhalb Deutschland/ der EU sind die dort jeweils gültigen nationalen Vorgaben zu beachten.

10 Konformitätserklärung

EG – Konformitätserklärung

Hiermit erklären wir,

Burmeier GmbH & Co. KG

Pivitsheider Str. 270

D - 32791 Lage/Lippe

in alleiniger Verantwortung als Hersteller, dass das nachfolgend bezeichnete Erzeugnis:

Pflegebett Regia

in der Ausführung den Bestimmungen der EG Richtlinie 93/42/EWG für Medizinprodukte zuletzt geändert durch Richtlinie 2007/47/EG vom 5. September 2007 entspricht.

Es ist als aktives Medizinprodukt der Klasse I eingestuft.

Die technischen Unterlagen hierzu sind beim Sicherheitsbeauftragten des Herstellers hinterlegt.

Zur Bewertung der Richtlinien-Konformität wurden alle anwendbaren Teile folgender Normen herangezogen:

Harmonisierte Normen:

EN 14971:2013-04 Risikomanagement für Medizinprodukte

EN 60601-1:2006 Sicherheit für medizinische elektrische Geräte

EN 60601-1-2:2007 Elektromagnetische Verträglichkeit

EN 60601-1-6:2010 Medizinische elektrische Geräte: Gebrauchstauglichkeit

EN 60601-1-11: 2010-10 Medizinische elektrische Geräte – Anforderungen an medizinische elektrische Geräte und medizinische elektrische Systeme für die medizinische Versorgung in häuslicher Umgebung

DIN EN 60601-2-52/A1 Besondere Festlegungen für die Sicherheit einschließlich wesentlicher Leistungsmerkmale von medizinischen Betten

Nationale Normen/ Vorgaben:

Zusatz-Sicherheitsanforderungen der obersten deutschen Landesbehörden vom 22. Mai 2001 für Pflegebetten.

Internationale Normen:

IEC 60601-2-52:2009 Besondere Festlegungen für die Sicherheit einschließlich wesentlicher Leistungsmerkmale von medizinischen Betten

IEC 62366:2007-10 Medizinische elektrische Geräte: Gebrauchstauglichkeit

Herford, den 23.04.2014

Georgius Kampisiulis Kemmler (Geschäftsleitung)

Reiner Rekemeier (Geschäftsleitung)

Notizen:

Notizen:

Notizen:

Herausgegeben von:

Burmeier GmbH & Co. KG

(Ein Unternehmen der Stiegelmeyer-Gruppe)

Pivitsheider Straße 270 • D - 32791 Lage/Lippe

Tel.: [phone] • Fax: [phone]

Email: [e-mail]

Internet: www.burmeier.de

C E

Nachdruck, auch auszugsweise, nur mit vorheriger schriftlicher Genehmigung des Herausgebers.

Alle Rechte vorbehalten. Technische Änderungen vorbehalten!
