BEDIENUNGSANLEITUNG Dali Economic Burmeier

Gebrauchsanweisung Pflegebett DALI ECONOMIC

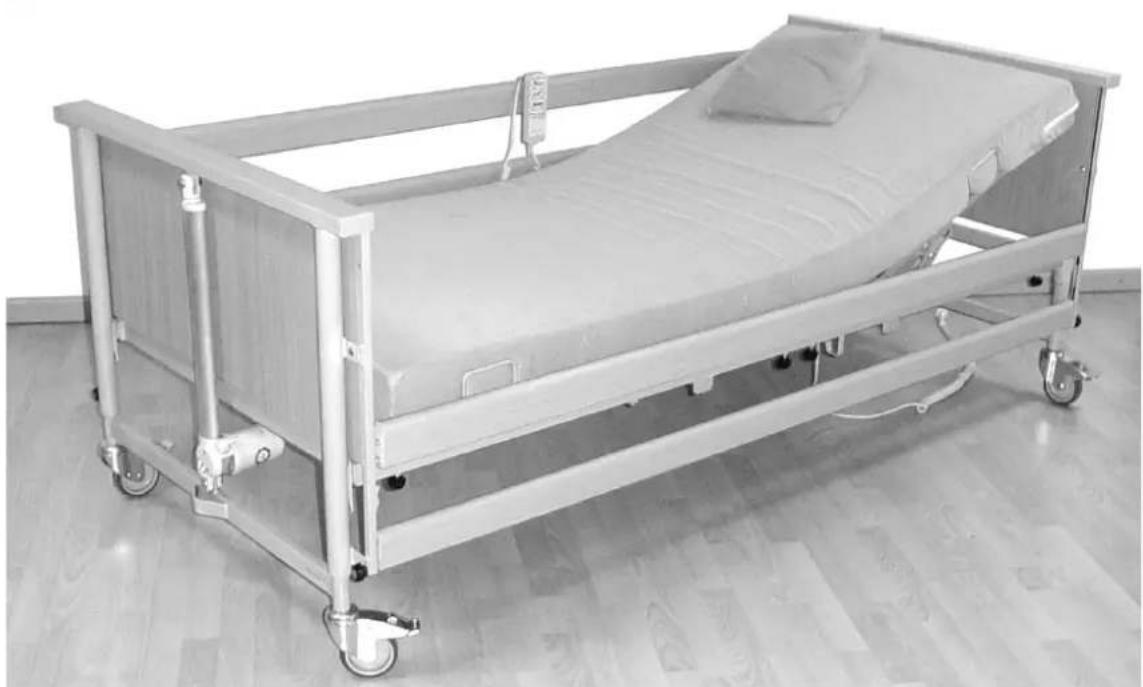

51.0704.33 S (Abbildung)

178584

1 2 3 4 5 6 7 8 9

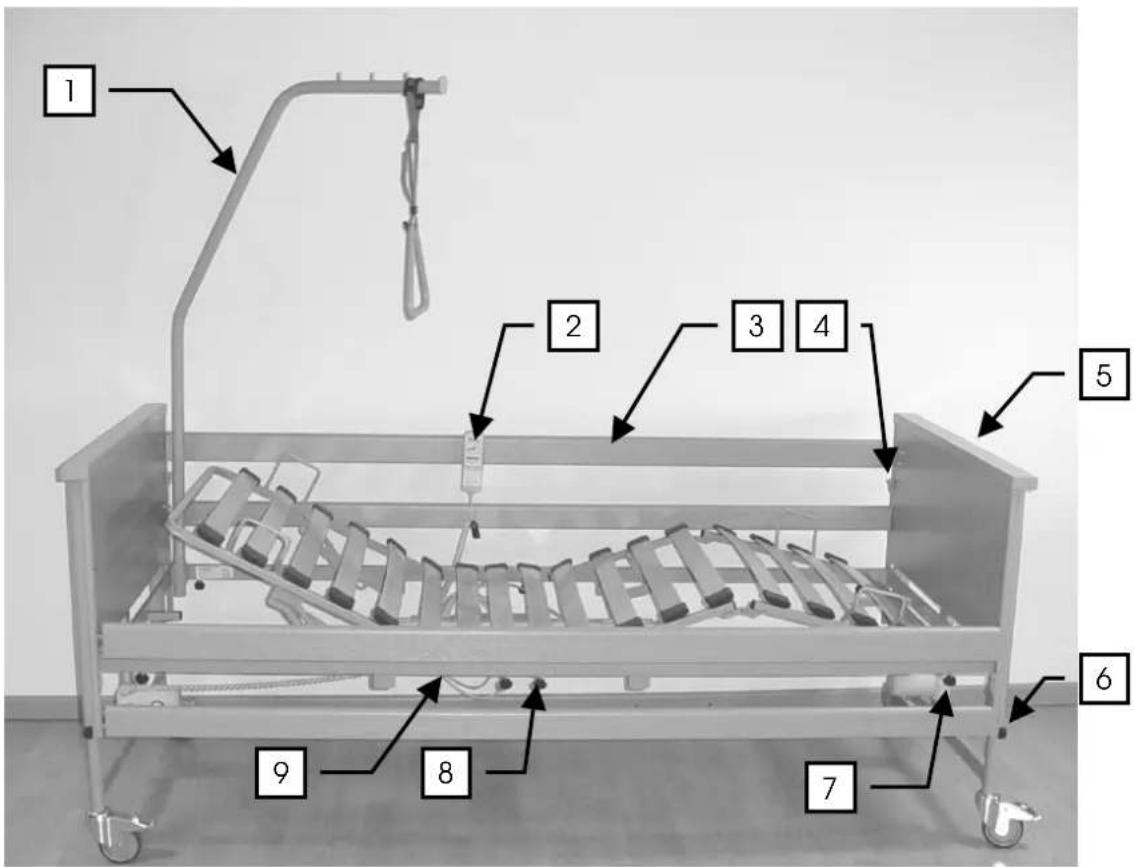

1 = Aufrichter mit Haltegriff
2 = Handschalter
3 = Seitengitter

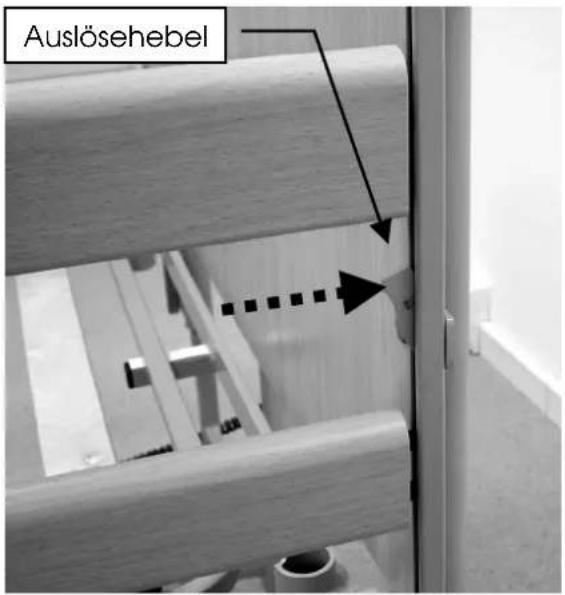

4 = Auslösehebel Seitengitter
5 = Betthaupt
6 = Rändelschraube Seitengitter
7 = Rändelschraube Betthaupt
8 = Rändelschraube Liegeflächenrahmen

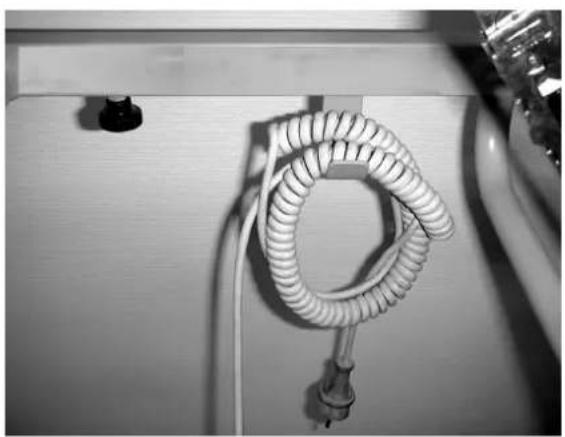

9 = Netzkabelhalter

Inhaltsverzeichnis

1 Vorwort 4

2 Allgemeine Hinweise ....5

2.1 Erklärung der benannten Personengruppen....6
2.2 Sicherheitshinweise....7

2.2.1 Erklärung der verwendeten Sicherheitssymbole 7
2.2.2 Sicherheitshinweise für Betreiber....8
2.2.3 Sicherheitshinweise für Anwender....8

2.3 Produktbeschreibung....10

2.3.1 Bestimmungsgemäßer Gebrauch....10
2.3.2 Besondere Merkmale 10
2.3.3 Verwendete Werkstoffe....11
2.3.4 Konstruktiver Aufbau 11

3 Montage und Inbetriebnahme ....12

3.1 Montage der Liegefläche 13
3.2 Montage der Betthäupter....13
3.3 Einhängen der Antriebseinheit....14

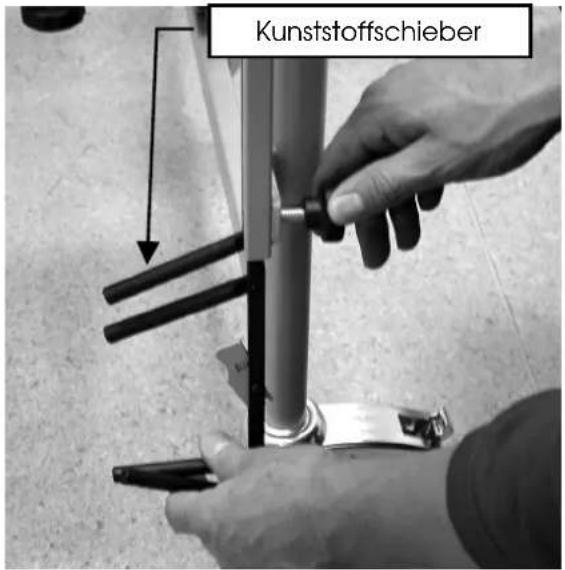

3.4 Montage der Seitengitter 15
3.5 Inbetriebnahme....17

3.5.1 Zugentlastung....17
3.5.2 Anforderungen an den Aufstellungsort....18
3.5.3 Erreichen der Betriebsbereitschaft 18

3.6 Demontage....19
3.7 Lagerhilfe 20

4 Betrieb....21

4.1 Spezielle Sicherheitshinweise zum Antriebssystem 21
4.2 Handschalter....22

4.2.1 Sperrfunktion....22
4.2.2 Bedienung des Handschalters....23
4.2.3 Sperrfunktion....24

4.3 Laufrollen....25
4.4 Netzkabelhalter....25
4.5 Aufrichter (Zubehör) 26
4.6 Seitengitter....27
4.7 Notabsenkung der Rückenlehne 29

5 Reinigung und Desinfektion....30

5.1 Allgemeines....30
5.2 Reinigungs- und Desinfektionsplan....31
5.3 Einweisung der Anwender und des Fachpersonals......31
5.4 Reinigungs- und Desinfektionsmittel....32

5.4.1 Umgang mit Desinfektionsmittel 33

6 Instandhaltung....34

6.1 Durch den Anwender 34
6.2 Durch den Betreiber 36
6.3 Ersatzteile....39
6.4 Herstelleranschrift....39
6.5 Austausch elektrischer Komponenten....40

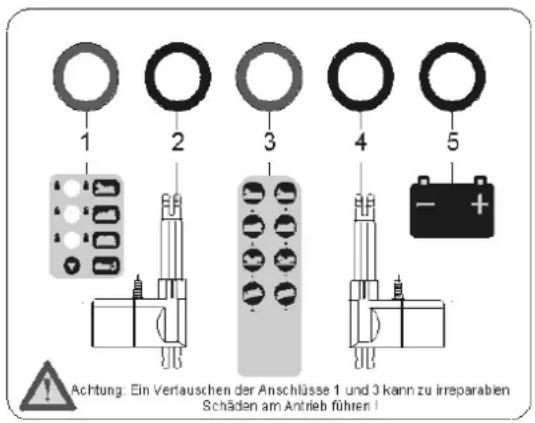

6.5.1 Steckerbelegung der Antriebseinheit....41

6.5.2 Austausch des Handschalters 41

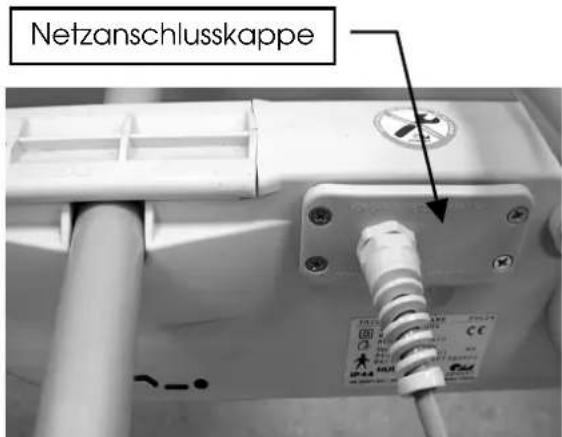

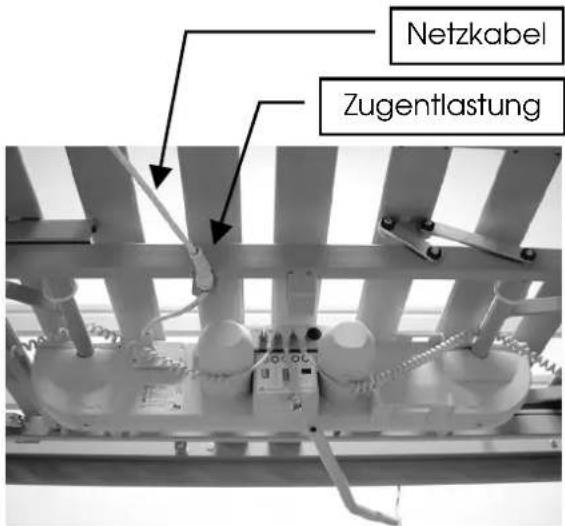

6.5.3 Austausch des Netzkabels und/oder der Primärsicherung...... 42

7 Fehlerbehebung....43
8 Zubehör 44
9 Technische Daten 45

9.1 Abmessungen und Gewichte 45
9.2 Elektrische Daten....45
9.3 Umgebungsbedingungen 47
9.4 Angewendete Normen / Richtlinien....47

10 Entsorgungshinweise 48

11 Konformitätserklärung 49

1 Vorwort

Sehr geehrter Kunde,

die Firma BURMEIER dankt Ihnen für das Vertrauen, das Sie uns und unseren Produkten mit dem Kauf dieses Pflegebettes DALI ECONOMIC entgegengebracht haben.

Jedes Bett ist werkseitig auf elektrische Sicherheit und Funktionalität geprüft und hat unser Haus in einwandfreiem Zustand verlassen.

Diese Gebrauchsanweisung informiert Sie als Betreiber und Ihre Anwender bei der täglichen Arbeit über all die Funktionen, die für eine komfortable Bedienung und sichere Handhabung dieses Bettes notwendig sind.

Daher sollten Sie diese Gebrauchsanweisung auch als praktisches Nachschlagewerk sehen und in der Nähe des Bettes jederzeit griffbereit aufbewahren.

Wir wünschen Ihnen und Ihren Anwendern viel Erfolg bei der Pflege und sind überzeugt, mit unserem Produkt hierzu einen positiven Beitrag leisten zu können.

Burmeier GmbH & Co. KG

2 Allgemeine Hinweise

Übersicht der DALI ECONOMIC Modellversionen:

Modellversion Liegefläche Holz, 4 flg		Liegefläche Metall, 4 flg
Seitengitter aus Metall,2 Holme	Modellnummer:15.0704.11SType: 178584	Modellnummer:15.0704.11SType: 178584
Seitengitter aus Holz,2 Holme	Modellnummer:51.0704.33 SType: 178584	Modellnummer:51.0704.33 SType: 178584

Vor der ersten Inbetriebnahme des Pflegebettes:

• Lesen Sie diese Gebrauchsanweisung vollständig durch, um Schäden durch Fehlbedienung zu vermeiden.
• Reinigen und desinfizieren Sie das Pflegebett vor der Erstbenutzung.

Der Anwender hat sich gemäß der Medizinprodukte-Betreiberverordnung (MPBetreibV) § 2 vor der Benutzung eines Pflegebettes von der Funktionsfähigkeit und dem ordnungsgemäßen Zustand des Pflegebettes zu überzeugen und die Gebrauchsanweisung zu beachten. Gleiches gilt für Zubehör.

Dieses Pflegebett erfüllt alle Anforderungen der Richtlinie 93/42/EWG für Medizinprodukte. Es ist gemäß Medizinproduktegesetz (MPG §13) als aktives Medizinprodukt der Klasse I eingestuft.

Das Pflegebett DALI ECONOMIC ist vom TÜV bauartgeprüft. Wie jedes technische, elektrische Gerät kann es bei unsachgemäßer Bedienung zu Gefährdungen führen.

Beachten Sie auch Ihre Verpflichtungen als Betreiber gemäß MPBetreibV, um einen dauerhaft sicheren Betrieb dieses Medizinproduktes ohne Gefährdungen für Patienten, Anwender und Dritte sicherzustellen.

Diese Gebrauchsanweisung enthält Sicherheitshinweise, die beachtet werden müssen. Alle Anwender, die an und mit dem Pflegebett arbeiten, müssen den Inhalt dieser Gebrauchanweisung kennen und die Sicherheitshinweise befolgen.

Hinweise an den Betreiber:

• Bei jedem technischen, elektrischen Gerät kann es bei unsachgemäßer Bedienung zu Gefährdungen kommen. Weisen Sie die Anwender gemäß MPBetreibV § 5 in die sachgemäße Benutzung des Pflegebettes ein.
• Weisen Sie die Anwender gemäß MPBetreibV § 9 auf den Aufbewahrungsort dieser Gebrauchsanweisung hin.

2.1 ERKLÄRUNG DER BENANNTEN PERSONENGRUPPEN

In dieser Gebrauchsanweisung werden folgende Personengruppen benannt:

Betreiber

Betreiber (z. B.: Sanitätshäuser, Fachhändler, Krankenkassen) ist jede natürliche oder juristische Person, die das Pflegebett DALI ECONOMIC verwendet oder in deren Auftrag es verwendet wird. Dem Betreiber obliegt die ordnungsgemäße Einweisung der Anwender.

Anwender

Anwender sind Personen, die aufgrund ihrer Ausbildung, Erfahrung oder Unterweisung berechtigt sind, das Pflegebett DALI ECONOMIC zu bedienen oder an ihm Arbeiten zu verrichten, bzw. in die Handhabung des Bettes eingewiesen sind. Weiterhin kann der Anwender mögliche Gefahren erkennen und vermeiden und den klinischen Zustand des Patienten beurteilen.

Patient

In dieser Gebrauchsanweisung wird als Patient eine pflegebedürftige, behinderte oder gebrechliche Person bezeichnet, die in diesem Bett liegt.

Fachpersonal

Als Fachpersonal werden Mitarbeiter des Betreibers bezeichnet, die aufgrund ihrer Ausbildung oder Unterweisung berechtigt sind, das Pflegebett auszuliefern, zu montieren, zu demontieren und zu transportieren. Weiterhin sind sie in die Vorschriften zur Reinigung und Desinfektion eingewiesen.

2.2 SICHERHEITSHINWEISE

Das Pflegebett DALI ECONOMIC entspricht zum Zeitpunkt der Auslieferung dem neuesten Stand der Technik und ist TÜV geprüft.

- Verwenden Sie das Pflegebett DALI ECONOMIC nur im einwandfreien Zustand.

Das wichtigste Ziel der Sicherheitshinweise besteht darin, Personenschäden zu verhindern.

2.2.1 Erklärung der verwendeten Sicherheitssymbole

In der vorliegenden Gebrauchsanweisung werden folgende Sicherheitssymbole verwendet.

Warnung vor Personenschäden

Dieses Symbol warnt vor gefährlicher elektrischer Spannung. Es besteht Lebensgefahr.

Dieses Symbol warnt vor allgemeinen Gefahren. Es besteht Gefahr für Leben und Gesundheit.

Warnung vor Sachschäden

Dieses Symbol warnt vor möglichen Sachschäden. Es ist möglich, dass Sachschäden an Antrieb, Material oder Umwelt entstehen.

Sonstige Hinweise

Dieses Symbol kennzeichnet einen allgemeinen nützlichen Tipp. Wenn Sie ihn befolgen, erleichtern Sie sich die Bedienung des Bettes. Weiterhin dient der Tipp zum besseren Verständnis.

Das jeweils verwendete Sicherheitssymbol kann den Text des Sicherheitshinweises nicht ersetzen. Lesen Sie deshalb den Sicherheitshinweis und befolgen Sie ihn genau!

2.2.2 Sicherheitshinweise für Betreiber

• Weisen Sie jeden Anwender anhand dieser Gebrauchsanweisung, die zusammen mit dem Bett überreicht werden muss, vor der ersten Inbetriebnahme in die sichere Bedienung ein. Machen Sie jeden Anwender auf eventuelle Gefährdungen bei nicht sachgerechter Verwendung aufmerksam. Dies betrifft besonders den Umgang mit der elektrischen Antrieben und den Seitengittern.
• Pflegebetten sind gemäß Medizinproduktegesetz (MPG) als aktives Medizinprodukt der Klasse I eingestuft. Beachten Sie deshalb auch Ihre Verpflichtungen gemäß Medizinprodukte-Betreiberverordnung, um den dauerhaft sicheren Betrieb dieses Medizinproduktes ohne Gefährdungen für Patienten, Anwender und Dritte sicherzustellen. Führen Sie bei Langzeiteinsatz des Bettes nach angemessenem Zeitraum (Empfehlung: jährlich) eine Kontrolle auf Funktion und sichtbare Beschädigungen durch (siehe Kapitel 6).
• Lassen Sie nur eingewiesene Personen dieses Bett bedienen.
• Stellen Sie sicher, dass auch Vertretungspersonal hinreichend in die Bedienung des Bettes eingewiesen ist.
• Stellen Sie sicher, dass bei Anbringen weiterer Zusatzgeräte (z.B. Kompressoren von Lagerungssystemen usw.) die sichere Befestigung und Funktion aller Geräte gegeben ist. Beachten Sie besonders:

o Sichere Verlegung aller beweglichen Anschlusskabel, Schläuche usw.
- Keine Mehrfach-Steckdosen unter dem Bett (Brandgefahr durch eindringende Flüssigkeit).
o Kapitel 2.3.1 dieser Gebrauchsanweisung.

Bei Unklarheiten wenden Sie sich an die Hersteller der Zusatzgeräte oder an BURMEIER.

- Überprüfen Sie Ihr Personal, ob die Sicherheitshinweise eingehalten werden.

2.2.3 Sicherheitshinweise für Anwender

• Lassen Sie sich vom Betreiber in die sichere Bedienung dieses Bettes einweisen.
• Überzeugen Sie sich vor jeder Benutzung vom ordnungsgemäßen und fehlerfreien Zustand des Pflegebettes.
• Stellen Sie sicher, dass bei den Verstellungen keine Hindernisse wie Möbel oder Dachschrägen im Weg stehen.
• Beachten Sie bei Einsatz externer elektrischer Komponenten wie z.B. Patientenliftern, Leseleuchten oder Kompressoren für Lagerungssysteme, dass sich deren Netzkabel nicht in beweglichen Teilen des Bettes verfangen oder beschädigt werden können.
• Mehrfachsteckdosen sollten Sie nicht zum Anschluss externer elektrischer Komponenten verwenden.
• Besteht der Verdacht einer Beschädigung oder Fehlfunktion, ziehen Sie sofort den Netzstecker aus der Steckdose, kennzeichnen diesen deutlich als „Defekt“, und nehmen Sie das Pflegebett außer Betrieb. Melden Sie das umgehend dem zuständigen Betreiber.

Eine Checkliste zur Beurteilung des ordnungsgemäßen Zustandes finden Sie in Kapitel 6.1.

Sicherheitshinweise für Anwender

• Verlegen Sie das Netzkabel so, dass es beim Betrieb des Pflege bettes nicht gezerrt, überfahren oder durch bewegliche Teile gefährdet werden kann.
• Ziehen Sie vor jedem Transport unbedingt den Netzstecker aus der Steckdose, und legen Sie das Netzkabel so in den vorhandenen Netzkabelhalter, dass das Kabel gegen Herabfallen gesichert ist und den Fußboden nicht berührt.
• Verwahren Sie den Handschalter bei Nichtgebrauch stets so, dass er nicht unbeabsichtigt herunterfallen kann (Aufhängen am Haken). Stellen Sie sicher, dass das Kabel nicht durch bewegliche Teile des Pflegebettes gefährdet werden kann.
• Bringen Sie die Liegefläche in die tiefste Position, wenn Sie das Pflegebett mit dem Patienten unbeaufsichtigt lassen. So verringern Sie da Verletzungsrisiko des Patienten durch Fallen beim Ein- bzw. Aussteigen.

• Sperren Sie zum Schutz des Patienten und besonders Kindern vor ungewollten motorischen Verstellungen den Handschalter, wenn:

• Der Patient nicht in der Lage ist, das Bett sicher zu bedienen oder sich aus gefährlichen Lagen selbst zu befreien.

• Der Patient durch ungewolltes Verstellen der Elektromotoren gefährdet werden könnte.
  Die Seliengitter angestellt sind (Quetschgefahr von Gliedmaßen beim Verstellen von Rücken- und Oberschenkellehne).
• Kinder sich unbeaufsichtigt mit dem Pflegebett in einem Raum aufhalten.

Die Verstellungen dürfen dann nur von einer eingewiesenen Person oder in Anwesenheit einer eingewiesenen Person ausgeführt werden.

- Prüfen Sie das Netzkabel regelmäßig durch Besichtigen auf mechanische Beschädigung (Abschürfungen, blanke Drähte, Knickstellen, Druckstellen usw.) und zwar:

Insbesondere nach jeder aufgetretenen rechanischen Belastung (z. B.: Überfahren des Netzkabels mit dem Pflegebett selbst, mit Gerätewagen, nach starken Zug- und Biegebeanspruchungen wie Wegrollen des Pflegebettes bei eingestecktem Netzkabel)
- Nach jeder Standortveränderung/ jedem Verschieben vor Einstecken des Netzsteckers
- Im laufenden Betrieb regelmäßig durch den Anwender.

- Prüfen Sie die Zugentlastung des Netzkabels regelmäßig auf feste Verschraubung.

2.3 PRODUKTBESCHREIBUNG

2.3.1 Bestimmungsgemäßer Gebrauch

• Das Pflegebett DALI ECONOMIC, nachfolgend Bett genannt, wurde als komfortable Lösung für die häusliche Pflege, von pflegebedürftigen, behinderten oder gebrechlichen Menschen entwickelt. Es soll diese Pflege unterstützen.
• Dieses Bett ist nicht für den Einsatz in Krankenhäusern konzipiert.
• Dieses Bett kann für die Pflege unter Anweisung eines Arztes bestimmt sein und zur Diagnose, Behandlung oder Beobachtung des Patienten dienen. Es ist daher mit einer Sperrmöglichkeit des Handschalters ausgerüstet.
• Dieses Bett hat keine spezielle Anschlussmöglichkeit für einen Potentialausgleich. Beachten Sie dieses vor Zusammenschluss mit zusätzlichen netzbetriebenen (medizinischen) Geräten. Weitere Hinweise über gegebenenfalls zu treffende zusätzliche Schutzmaßnahmen finden Sie:

○ In den Gebrauchsanweisungen dieser zusätzlichen, netzbetriebenen Geräte (z. B. Luft-Lagerungssysteme, Infusionspumpen, Ernährungssonden ...)
○ In der Norm DIN EN 60601-1-1:2002 (Sicherheit vom medizinischen elektrischen Systemen)
- In der Norm VDE 0107:1994 (Starkstromanlagen in Krankenhäusern)

• Die sichere Arbeitslast beträgt 1800 N (\~185 kg), wobei ein Patientengewicht von 150 kg berücksichtigt ist. Die restlichen 40 kg verteilen sich auf Matratze und angebaute Zubehörteile.
• Dieses Bett ist für Patienten mit einer Körpergröße unter 150 cm nicht geeignet. Beachten Sie besonders bei Patienten mit schlechtem klinischen Zustand die Sicherheitshinweise in Kapitel 4.6.
• Dieses Bett darf nur von eingewiesenen Personen bedient werden.

• Dieses Bett ist für den mehrfachen Wiedereinsatz geeignet. Beachten Sie die hierbei notwendigen Voraussetzungen:

• Reinigung und Desinfektion (siehe Kapitel 5)

• Instandhaltung / Wiederholungsprüfung (siehe Kapitel 6.2)

Dieses Bett darf nur unter den in dieser Gebrauchsanweisung beschriebenen Einsatzbedingungen betrieben werden.

Jede andere Verwendung gilt als nicht bestimmungsgemäß.

2.3.2 Besondere Merkmale

• Elektrische Höhenverstellung der Liegefläche von ca. 40 bis 80 cm.
• Elektrische Verstellung der Rückenlehne von 0° bis ca. 72°.
• Elektrische Verstellung der Oberschenkellehne von 0° bis ca. 40°.
• Elektrische Schrägstellung der Liegefläche zur Fußtieflage von ca.10°.
• Fahrbar durch vier Laufrollen, alle einzeln feststellbar.
• Liegefläche 200 x 90 cm, viergeteilt; Außenmaße ca. 216 x 101 cm.
• Beidseitig Seitengitter, absenkbar.

2.3.3 Verwendete Werkstoffe

Das Bett ist zum größten Teil aus Stahlprofilen gebaut, deren Oberfläche mit einer Polyester-Pulverbeschichtung überzogen ist, oder einen metallischen Überzug aus Zink oder Chrom besitzt. Die Betthäupter, die Seitengitterholme sowie die Federholz-latten bestehen aus Holz bzw. Holzwerkstoffen, dessen Oberfläche versiegelt wurde.

Alle Oberflächen sind unbedenklich gegen Hautkontakt.

2.3.4 Konstruktiver Aufbau

Das Bett wird zerlegt auf einer Lagerhilfe montiert angeliefert. Es besteht aus zwei Betthäuptern, einem in der Mitte teilbaren Liegeflächenrahmen, vier Seitengitterholmen und einem Aufrichter mit Haltegriff. Das Bett ist mit vier Laufrollen ausgerüstet, die alle mit einer Feststellbremse ausgestattet sind.

Liegeflächenrahmen

Der Liegeflächenrahmen ist unterteilt in eine Rückenlehne, ein festes Mittelteil und eine Ober- und Unterschenkellehne. Die Lehnen können verstellt werden. Die Liegefläche kann waagerecht in der Höhe oder zu einer Fußtieflage verstellt werden.

Alle Verstellungen werden durch Elektromotoren über einen Handschalter ausgeführt.

Seitengitter

Um den Patienten gegen unbeabsichtigtes Herausfallen aus dem Bett zu sichern, besitzt das Bett beidseitig Seitengitter, die zu einer Barriere angestellt oder bei Nichtbedarf abgesenkt werden können. Der Verriegelungsmechanismus ist gesichert und lässt sich nur lösen, wenn man das Seitengitter leicht anhebt.

Elektrisches Verstellsystem

Das elektrische Verstellsystem dieses Bettes ist erstfehlersicher und besteht aus:

• Der elektronischen Antriebseinheit. Dort wird durch einen Transformator eine für Patient und Anwender ungefährliche 24 Volt Schutz-Kleinspannung erzeugt. In der Antriebseinheit befinden sich die Motoren zur Verstellung der Lehnen. An die Antriebseinheit sind die beiden Höhenmotoren und der Handschalter über Steckverbindungen angeschlossen. Diese Komponenten arbeiten mit der erzeugten 24 Volt Schutz-Kleinspannung.
• Zwei Elektromotoren für die Höhenverstellung der Liegefläche.
• Einem Handschalter mit integrierter, kompletter Sperrfunktion und stabilem Haken. Der Anwender kann die Verstellmöglichkeiten des Handschalters sperren, wenn der schlechte klinische Zustand des Patienten dies erfordert.

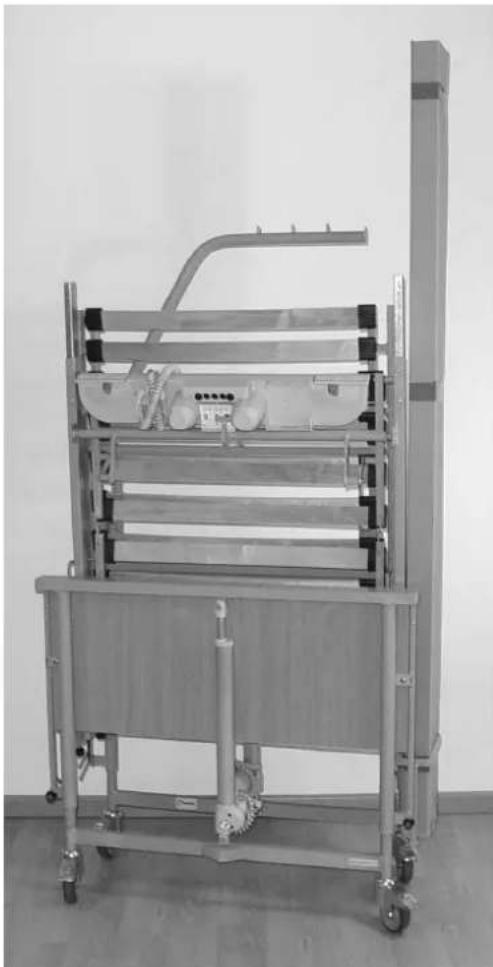

Lagerhilfe

Mit Hilfe der Lagerhilfe lässt sich das Bett platzsparend lagern und transportieren. Das Bett wird dazu demontiert und auf der Lagerhilfe montiert.

3 Montage und Inbetriebnahme

• Das Bett wird zerlegt, auf einer Lagerhilfe montiert, angeliefert.
  ■ Die Montage erfolgt vor Ort durch das Fachpersonal des Betreibers.
  ■ Die Montage sollten zwei Personen durchführen.
• Entfernen Sie alle Verpackungsmaterialien und Kabelbinder.

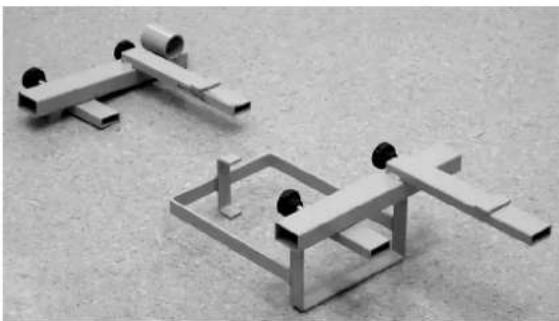

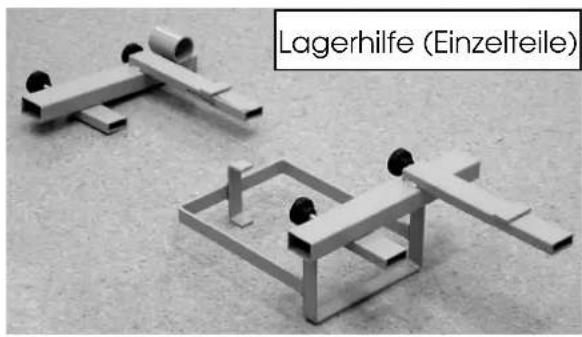

Lagerhilfe (Einzelteile)

- Die beiden Betthäupter dürfen wegen der einstellbaren Fußtieflage nicht verwechselt werden! Es befinden sich folgende Aufkleber zur Kennzeichnung und Zuordnung mittig an den Querrohren an den Betthäuptern im Bereich der Motorenaufnahme und mittig an den Querrohren des Liegeflächenrahmens.

Aufkleber Betthaupt kopfseitig

Aufkleber Betthaupt fußseitig

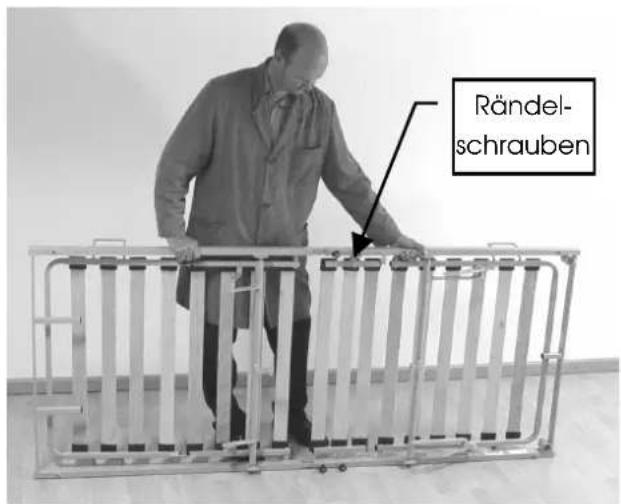

3.1 MONTAGE DER LIEGEFLÄCHE

- Entnehmen Sie die Seitengitter und den Aufrichter von der Lagerhilfe. Diese Teile werden später montiert.

- Entnehmen Sie die beiden Liegeflächen-teile von der Lagerhilfe.

- Stellen Sie den kopfseitigen Liegeflächenteil waagerecht auf den Fußboden.

- Lösen Sie am fußseitigen Liegeflächenteil auf jeder Seite die zwei Rändelschrauben.

- Stecken Sie den fußseitigen Liegeflächenteil bis zum Anschlag auf.

• Drehen Sie die vier Rändelschrauben an der Verbindungsstelle handfest an.

- Legen Sie den Liegeflächenrahmen flach auf den Fußboden.

Rändel- schrauben

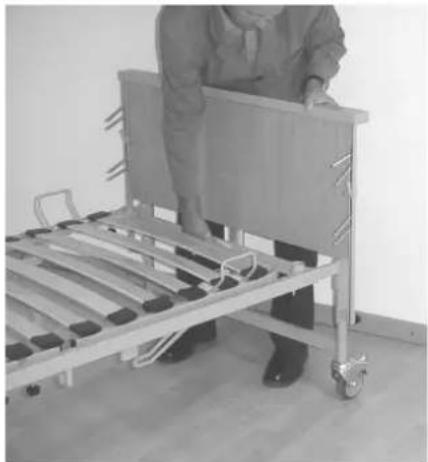

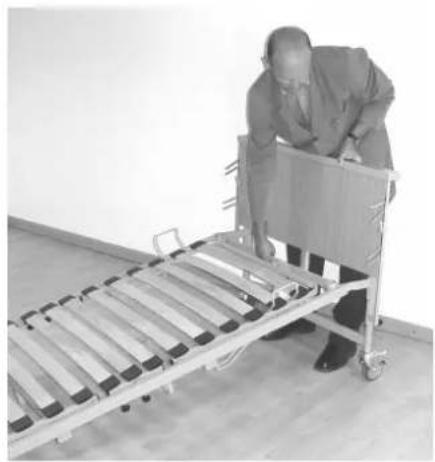

3.2 MONTAGE DER BETTHÄUPTER

- Schrauben Sie die beiden Betthäupter von der Lagerhilfe los.

- Drehen Sie die vier Rändelschrauben aus der Lagerhilfe. Mit diesen Rändelschrauben werden die Betthäupter mit dem Liegeflächenrahmen verschraubt.

- Heben Sie den Liegeflächenrahmen kopfseitig an. Schieben Sie die Aufnahmestutzen des kopfseitigen Betthauptes in den Liegeflächenrahmen so weit ein, dass der Liegeflächenrahmen am Eckpfosten anliegt.

- Achten Sie auf einen maximalen Abstand zwischen Liegeflächenrahmen und Eckpfosten von 5 mm.

max. 5 mm Liegeflächen- rahmen Eckpfosten

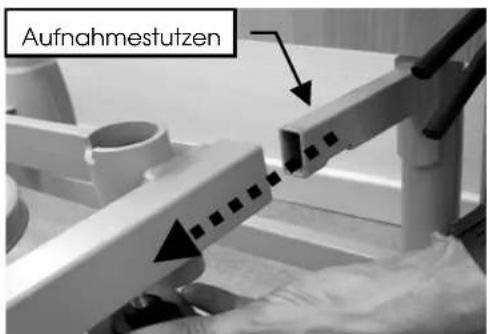

Aufnahmestutzen

- Drehen Sie die beiden Rändelschrauben an den Verbindungsstellen handfest an.

- Wiederholen Sie den Vorgang fußseitig.

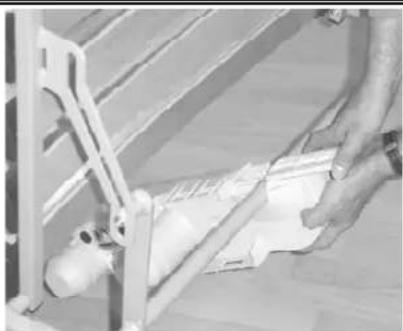

3.3 EINHÄNGEN DER ANTRIEBSEINHEIT

- Öffnen Sie die Schliesser der Antriebseinheit

■ Legen Sie die Antriebseinheit unter das Bett. Beachten Sie, dass die Symbolik an der Einheit mit der Liegefläche übereinstimmt.

■ Heben Sie die Rückenlehne an und legen die Antriebseinheit ein

■ Schließen Sie den Schliesser bis sie hörbar einrasten

- Gehen Sie danach in gleicher Weise mit der zweiten Seite der Antriebseinheit vor

3.4 MONTAGE DER SEITENGITTER

An allen vier Ecken des Bettes befindet sich an den Betthäuptern eine Führungsschiene für die Seitengitter.

- Bei der Erst-Montage befinden sich jeweils zwei Kunststoffschieber in einer Führungsschiene.

- Die Kunststoffschieber sind immer so in die Führungsschiene einzusetzen, dass deren Spitze nach oben weist.

- Drehen Sie unten an allen vier Führungsschienen die Rändelschrauben zurück. Die Rändelschrauben dienen zur unteren Begrenzung.

- Entnehmen Sie jeweils den unteren Kunststoffschieber. Der andere verbleibt in der oberen Position.

Kunststoffschieber

- Stecken Sie die Seitengitterholme auf die montierten Kunststoffschieber auf. Die Rundung der Holme weist dabei nach oben.

Hinweis: Die Holme haben eine unterschiedliche Höhe. Der höhere der beiden Holme (8 cm) muss oben aufgeschoben werden!

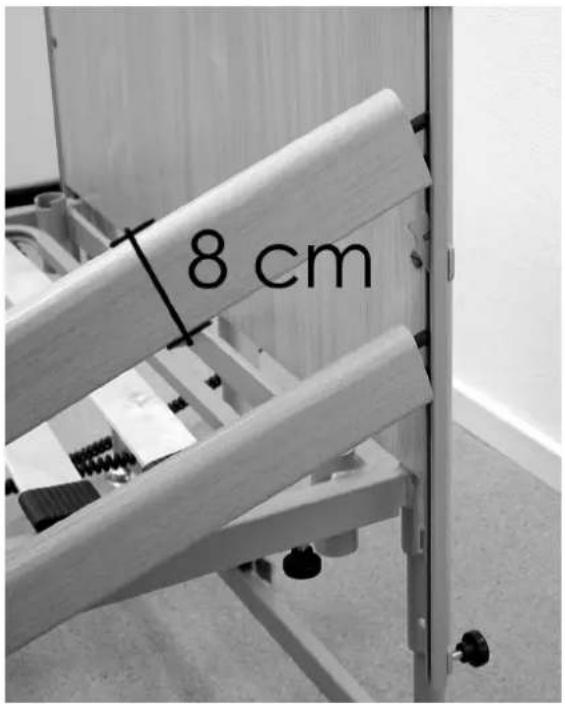

8 cm

• Stecken Sie am anderen Ende der Holme einen weiteren Kunststoffschieber ein (Spitze nach oben). Schieben Sie diesen mit den Holmen in der Führungsschiene nach oben.
  • Drehen Sie beide Rändelschrauben handfest an.

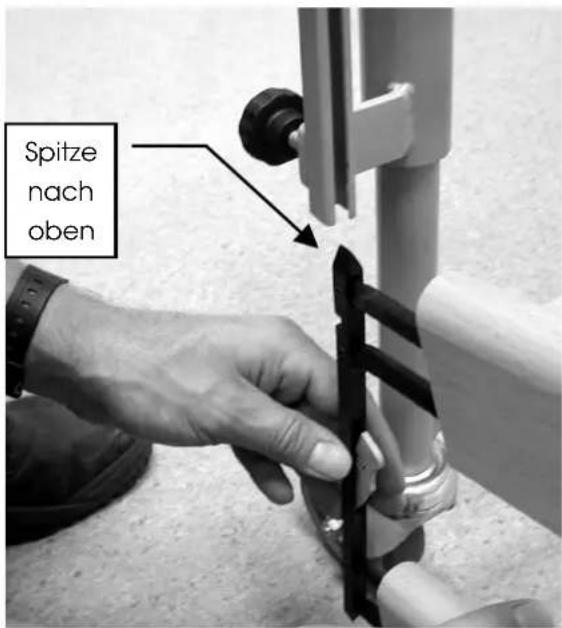

Spitze nach oben

• Montieren Sie das zweite Seitengitter gegengleich.
• Prüfen Sie den verbleibenden Abstand zwischen dem Holmende und der Führungsschiene: max. 10mm. Verringern Sie eventuell den Abstand durch weiteres Einschieben des Eckpfostens in den Liegeflächenrahmen.

Holm max. 10 mm

3.5 INBETRIEBNAHME

Vor jeder Inbetriebnahme hat sich der Anwender davon zu überzeugen, dass:

• Die Laufrollen des Bettes gebremst sind (siehe auch Kapitel 4.3).
• Die Stromversorgung mit dem Bett kompatibel ist (230 Volt, 50 Hertz).
• Das Netzkabel angeschlossen ist und so verlegt wird, dass es nicht beschädigt werden kann.
• Das Netzkabel, die Kabel der Motoren und das Kabel des Handschalters nicht durch bewegliche Teile des Pflegebettes beschädigt werden können.
• Sich bei den Verstellungen keine Hindernisse wie Nachtische, Versorgungsschienen oder Stühle im Weg befinden.
• Alle Verstellfunktionen ordnungsgemäß arbeiten und überprüft wurden (siehe auch Kapitel 6.1).

Erst jetzt darf das Bett in Betrieb genommen werden.

3.5.1 Zugentlastung

Unter dem Liegeflächenrahmen befindet sich mittig die Zugentlastung für das Netz-kabel.

- Überprüfen Sie den festen Sitz und die Wirksamkeit der Zugentlastung.

Besondere Sorgfalt ist beim Verlegen des Netzkabels und der Motorenkabel notwendig. Diese dürfen beim Verfahren des Bettes nicht unter die Laufrollen geraten oder sich beim Verstellen des Bettes zwischen beweglichen Teilen verfangen!

- Stellen Sie sicher, dass keine Kabel beschädigt sind, sich keine Schlaufen bilden und die Kabel nicht durch bewegliche Teile eingeklemmt werden.

3.5.2 Anforderungen an den Aufstellungsort

• Für den gesamten Verstellbereich des Bettes muss ausreichend Platz vorhanden sein. Es dürfen sich keine Möbel, Fensterbänke usw. im Weg befinden.
• Prüfen Sie vor Einsatz auf Parkett-Böden, ob es durch die vorhandene Bodenversiegelung zu Verfärbungen durch die Laufrollen kommen kann. Der Einsatz auf Fliesen, Teppich, Laminat und Linoleum ist unbedenklich.
• Eine ordnungsgemäß installierte 230 Volt Netzsteckdose muss (möglichst) in Nähe des Bettes vorhanden sein.
• Stellen Sie sicher, dass bei Anbringen weiterer Zusatzgeräte (z. B. Kompressoren von Lagerungssystemen usw.) die sichere Befestigung und Funktion aller Zusatzgeräte gegeben ist. Achten Sie hierbei besonders auf die sichere Verlegung aller beweglichen Anschlusskabel, Schläuche usw.. Bei Fragen und Unklarheiten wenden Sie sich an die Hersteller der Zusatzgeräte oder an BURMEIER.

Beachten Sie folgende Punkte bei der Aufstellung des Bettes, um mögliche Brandgefahren durch äußere Einflüsse so weit wie möglich zu minimieren. Weisen Sie die Anwender und das Fachpersonal auf diese Punkte hin!

• Verwenden Sie möglichst nur flammhemmende Matratzen und Bettzeug.
• Rauchen Sie nicht im Bett, da je nach eingesetzten Matratzen und Bettzeug keine Beständigkeit gegen Raucherutensilien gegeben sein kann.
• Verwenden Sie nur technisch einwandfreie Zusatzgeräte (z. B. Heizdecken) und andere Elektrogeräte (z. B. Leuchten, Radios).
• Stellen Sie sicher, dass diese Geräte nur entsprechend ihrer Zweckbestimmung verwendet werden und Geräte nicht unbeabsichtigt auf oder unter das Bettzeug gelangen können (Gefahr von Hitzestau).
• Vermeiden Sie unbedingt den Einsatz von Steckerkupplungen an Verlängerungskabeln oder Mehrfachsteckdosenleisten unter dem Bett (Brandgefahr durch eindringende Flüssigkeit).
• Verlängerungskabel und/oder Mehrfachsteckdosen sollten möglichst gar nicht verwendet werden.

3.5.3 Erreichen der Betriebsbereitschaft

• Führen Sie nach erfolgter Montage des Bettes eine Überprüfung gemäß Kapitel 6.2 durch.
• Reinigen und desinfizieren Sie das Bett vor der Erstbenutzung und vor jedem Wiedereinsatz gemäß Kapitel 5.

Das Bett befindet sich nach erfolgreicher Durchführung und Beachtung aller Schritte der Kapitel 3 bis 3.5.3 im betriebsbereiten Zustand.

3.6 DEMONTAGE

• Nehmen Sie den Aufrichter ab.
• Nehmen Sie die Seitengitter ab. Drehen Sie die Rändelschrauben wieder in die Führungsschienen.
• Führen Sie die Kunststoffschieber wieder in die Führungsschienen ein. Die Spitze der Kunststoffschieber weist dabei nach oben.
• Fahren Sie das Bett in die niedrigste waagerechte Position.
• Schrauben Sie die Steckerabdeckleiste von der Antriebseinheit ab.
• Ziehen Sie den Netzstecker aus der Steckdose heraus.
• Ziehen Sie die Stecker der Höhenmotore aus der Antriebseinheit.
• Nehmen Sie nacheinander beide Betthäupter ab.
• Sie sollten alle gelösten Rändelschrauben am Liegeflächenrahmen für den Transport eindrehen (gegen Verlust sichern), wenn die Einzelteile nicht auf der Lagerhilfe montiert werden. Ansonsten werden die vier Rändelschrauben bei dem Aufbau auf der Lagerhilfe benötigt.
• Stellen Sie den Liegeflächenrahmen hochkant auf den Fußboden.
• Entfernen Sie die Antriebseinheit durch Lösen der Schieber von dem Liegeflächenrahmen
• Schrauben Sie die Steckerabdeckleiste an der Antriebseinheit an (gegen Verlust sichern).
• Lösen Sie die Rändelschrauben an den beiden Verbindungsstellen des Liegeflächenrahmens.
• Ziehen Sie die Liegeflächenteile auseinander.
• Sie sollten alle gelösten Rändelschrauben am Liegeflächenrahmen für den Transport eindrehen und den Sicherungssplint einsetzen (gegen Verlust sichern).
  • Das Bett ist demontiert.

3.7 LAGERHILFE

• Sie können das Bett wie folgt auf der Lagerhilfe montieren.
• Schrauben Sie die Lagerhilfe auf die Aufnahmestutzen eines Betthauptes. Verwenden Sie dazu die Rändelschrauben von der Liegefläche. Die Aufnahmen für den Liegeflächenrahmen müssen dabei nach oben zeigen, der Korb für die Seitengitterholme sowie die Hülse für den Aufrichter nach außen.
  • Schrauben Sie das zweite Betthaupt an.
• Stecken Sie nacheinander beide Liegeflächenteile auf die Aufnahmen. Dabei müssen die Matratzen-Bügelgriffe jeweils zur Mitte zeigen. Sichern Sie die Hubstange des Oberschenkellehnenmotors zum Transport mit Kabelbindern oder Ähnlichem.
• Stecken Sie die Seitengitterholme in den Korb.
• Stecken Sie den Aufrichter in die Hülse.

Das Bett ist nun transport- bzw. lagerfertig.

Hülse für Aufrichter Korb für Seitengitter Aufnahmen Liegefläche

4.1 SPEZIELLE SICHERHEITSHINWEISE ZUM ANTRIEBSSYSTEM

- Beachten Sie bei allen Verstellvorgängen, dass sich keine Glied maßen von Patient, Anwender und weiteren Personen, insbesondere spielenden Kindern unter den Lehnen oder dem Bettenrahmen befinden, die hierbei eingeklemmt und verletzt werden könnten.

- Sperren Sie bei elektrischen Betten zum Schutz des Patienten vor ungewollten motorischen Verstellungen immer die elektrische Verstellung von Rücken- und Oberschenkellehne am Handschalter, wenn die Seitengitter angestellt sind (Quetschgefahr von Gliedmaßen beim Verstellen von Rücken- und Oberschenkellehne).

- Bei Einsatz von Zubehörteilen an elektrisch verstellbaren Betten gilt: Durch Anordnung dieser Zubehörteile dürfen beim Verstellen von Rücken- und Oberschenkellehne keine Quetsch- oder Scherstellen für den Patienten entstehen. Falls dieses nicht gewährleistet werden kann, muss der Anwender die Verstellung der Rücken- und Oberschenkellehne durch den Patienten sicher unterbinden.

o Sperren Sie dazu die Verstellmöglichkeiten des Handschalters.

- Achten Sie darauf, dass das Netzkabel und das Handschalterkabel nicht eingeklemmt oder sonst wie beschädigt werden können.

- Stellen Sie vor jedem Verfahren des Bettes sicher, dass das Netzkabel hierbei nicht gedehnt, überfahren oder sonst wie beschädigt werden kann. Das Netzkabel ist bei jedem Verfahren in den dafür vorgesehenen Netzkabelhalter einzuhängen.

- Stellen Sie sicher, dass bei den Verstellungen keine Hindernisse wie Möbel oder Dachschrägen im Weg stehen. So vermeiden Sie Beschädigungen.

- Am Handschalter befindet sich bei Auslieferung des Bettes, mit einem Kabelbinder befestigt, ein Magnetschlüssel. Der Magnetschlüssel ist nicht für die Verwendung durch den Patienten vorgesehen und muss vom Handschalter entfernt werden. Der Anwender sollte den Magnetschlüssel in Verwahrung nehmen.

- Eine elektronische Überlast-Erkennung bewirkt, dass bei zu großer Last das Steuergerät automatisch abgeschaltet wird. Nach Beseitigung der Überlast arbeitet das Antriebssystem bei erneutem Tastendruck auf den Handschalter weiter.

- Eine Dauerbetriebszeit von 2 Minuten darf nicht über schritten werden! Danach eine Mindest-Pause von 18 Minuten einhalten. (Auch möglich: 1 Minute Dauerbetrieb und 9 Minuten Pause usw.).

- Bei groben Nichtbeachten der maximalen Dauerbetriebszeit schaltet ein thermisches Sicherungsbäuteil die Stromversorgung aus Sicherheitsgründen dauerhaft ab, falls durch andauerndes „Spielen“ eine Überhitzung des Antriebssystems eintritt.

• Der Verstellbereich aller Funktionen ist elektrisch/mechanisch inner halb der zulässigen Bereiche begrenzt.
• Wie bei jedem elektrischen Gerät können trotz Einhaltung aller vorgeschriebenen Grenzwerte bei Betrieb Störeinflüsse von und auf andere eng benachbarte Elektrogeräte (zB. „Knistern“ im Radio) nicht ganz ausgeschlossen werden. Vergrößern Sie in solchen seltenen Fällen den Geräteabstand, verwenden Sie nicht die gleiche Steckdose oder schalten Sie das störende/gestörte Gerät vorübergehend aus.

4.2 HANDSCHALTER

Die Verstellfunktionen lassen sich durch den Patienten oder durch den Anwender mit einem Handschalter betätigen. Hierzu muss das Bett mit dem Netzstecker an das Stromnetz angeschlossen sein. Der ordnungsgemäße Stromanschluss wird durch orangenes Leuchten der Power On-LED angezeigt.

4.2.1 Sperrfunktion

Aus Sicherheitsgründen ist im Handschalter eine Sperrfunktion eingebaut. Um die Verstellfunktionen mit dem Handschalter tätigen zu können, müssen Sie die Sperrfunktion aufheben.

- Streichen Sie den Magnetschlüssel mit der flachen Stirnseite einmal direkt über das Symbol „Sensorfläche“ auf dem Handschalter.

Die Modus-LED muss nun grün leuchten, als Hinweis für die aufgehobene Sperre.

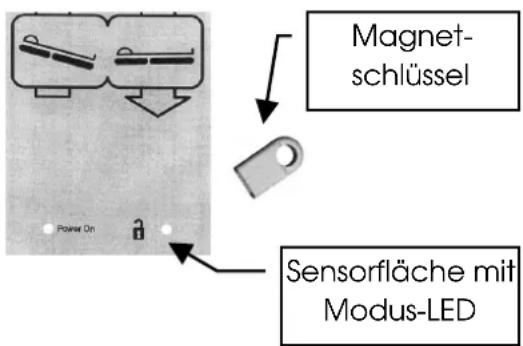

Magnet- schlüssel Sensorfläche mit Modus-LED

Die Bedienung der Sperrfunktion ist ausschließlich den Anwendern gestattet!

Ist der klinische Zustand des Patienten so kritisch, dass für ihn eine Ge fahr durch das Verstellen des Bettes mittels Handschalter besteht, muss de Anwender diesen umgehend sperren. Das Pflegebett verbleibt in der Position zur Zeit des Abschaltens.

Hinweis	Halten Sie den Handschalter von magnetischen Gegenständen und starken magnetischen Feldern fern. Die Sperrfunktion könnte sonst unbeabsichtigt aktiviert bzw. aufgehoben werden.Nach jedem Herausziehen des Netsteckers aus der Steckdose muss die Sperre im Handschalter wieder aufgehoben werden. Gleich es gilt nach Stromausfall.Überstreichen der Sensorfläche mit dem Magnetschlüssel führt zur Sperrfunktionen:Modus-LED $perrzustand des Handschalters
	aus	Alle Funktionen sind gesperrt.
	grün	Alle Funktionen sind freigegeben

4.2.2 Bedienung des Handschalters

- Die Elektromotoren laufen so lange, wie die entsprechenden Tasten gedrückt werden.

- Die Verstellmöglichkeiten sind bis auf die Fußtieflage in beide Richtungen möglich.

- Der Handschalter lässt sich mit einem elastischen Haken an jeder gewünschten Stelle am Bett anhängen.

- Das gewendelte Kabel lässt reichlich Bewegungsfreiheit.

- Weisen Sie den Patienten in die für Ihn wichtigen Funktionen des Handschalters ein!

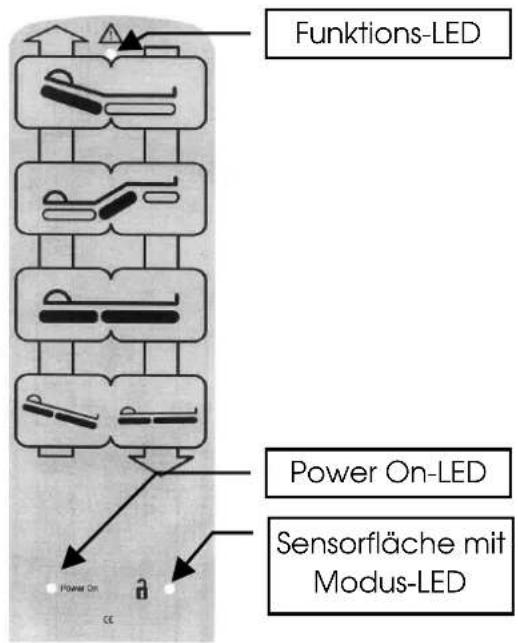

Funktions-LED Power On-LED Sensorfläche mit Modus-LED

Grundsätzlich gilt bei den Tasten:

Funktions-LED

Die Funktions-LED muss während den Verstellungen (Tastendruck) grün leuchten.

Es liegt ein Fehler im Antriebssystem vor, wenn:

- die Funktions-LED bei einem Tastendruck nicht leuchtet.

o die Funktions-LED nach Ende der Verstellungen leuchtet.

Dieser Fehler ist umgehend zu beheben! Siehe auch Störungsabhilfetabelle in Kapitel 7.

Verstellen der Rückenlehne

Durch Drücken dieser Taste verändern Sie den Anstellwinkel der Rückenlehne.

Verstellen der Oberschenkellehne

Durch Drücken dieser Taste verändern Sie den Anstellwinkel der Oberschenkellehne.

Einstellen der Autokontur

Durch Drücken dieser Taste verändern Sie gleichzeitig den Anstellwinkel der Rücken- und der Oberschenkellehne. Hierdurch wird ein Rutschen des Patienten zum Fußteil wirkungsvoll verhindert.

Verstellen der Liegeflächenhöhe

Durch Drücken dieser Taste verändern Sie die Höhe der Liegefläche. Bei der Höhenverstellung erfolgt in höchster bzw. tiefster Position automatisch eine Waagerecht-Stellung einer eventuell in Fußtieflage geschwenkten Liegefläche.

Einstellen einer Fußtieflage

Durch Drücken dieser Taste kann die Liegefläche zur Fußtieflage geschwenkt werden. Die Waagerecht-Stellung der Liegefläche geschieht über die Taste „“ der Höhenverstellung. Dazu die Liegefläche bis in die niedriegste Position verfahren.

- Lösen Sie vor Einstellen einer Fußtieflage die Bremse der Laufrollen auf der Kopfseite oder auf der Fußseite, um mögliche Beschädigungen des Fußbodens zu vermeiden.

Power On-LED

Die Power On-LED leuchtet bei ordnungsgemäßen Netzanschluss an eine 230 Volt-Steckdose orange.

Sensorfläche für Magnetschlüssel

Hinweis: Die Modus-LED muss grün leuchten, um Verstellungen durchzuführen. Streichen Sie den Magnetschlüssel bei Bedarf einmal über die Sensorfläche.

4.2.3 Sperrfunktion

Die Bedienung der Sperrfunktion ist ausschließlich den Anwendern gestattet!

Ist der klinische Zustand des Patienten so kritisch, dass für ihn eine Ge fahr durch das Verstellen des Bettes mittels Handschalter besteht, muss der Anwender diesen umgehend sperren. Das Pflegebett verbleibt in der Position zur Zeit des Abschaltens.

4.3 LAUFROLLEN

Das Pflegebett ist mit vier einzeln feststellbaren Laufrollen ausgestattet.

• Verfahren Sie das Bett nur in tiefster Liegeflächeposition.
• Stellen Sie vor jedem Verfahren des Pflegebettes sicher, dass das Netzkabel hierbei nicht gedehnt, überfahren oder sonst wie beschädigt werden kann.
• Das Netzkabel muss vor jedem Ver fahren in den dafür vorgesehenen Netzkabelhalter (siehe auch Kapitel 4.4) eingehängt werden. Anderenfalls können durch Abreißen, Überfahren, Abquetschen des Netzkabels Beschädigungen hieran auftreten. Diese Beschädigungen können zu elektrischen Gefährdungen und Funktionsstörungen führen.

Das Bett ist mit vier einzeln feststellbaren Laufrollen ausgestattet und lässt sich auch mit Patienten verfahren.

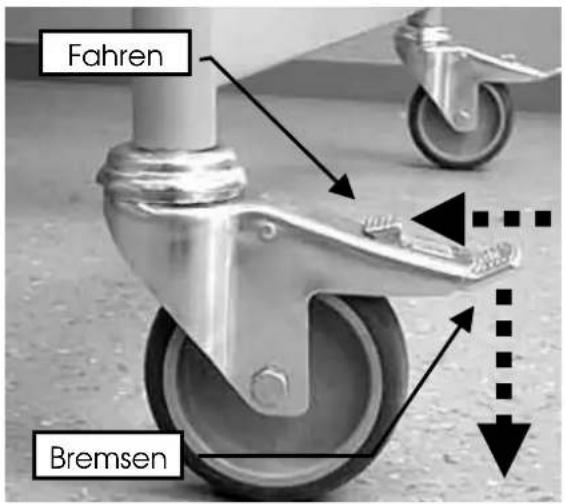

Fahren: Auslöser mit dem Fuß in Richtung Standrohr treten.

Bremsen: Tritthebel mit dem Fuß hinunter treten.

Fahren Bremsen

4.4 NETZKABELHALTER

Der Netzkabelhalter befindet sich seitlich am Liegeflächenrahmen.

- Das Netzkabel muss vor jedem Verfahren des Bettes in den Netzkabelhalter eingehängt werden.

Anderenfalls können durch Abreißen, Überfahren, Abquetschen des Netzkabels Beschädigungen hieran auftreten. Diese Beschädigungen können zu elektrischen Gefährdungen und Funktionsstörungen führen.

4.5 AUFRICHTER (ZUBEHÖR)

Die maximale Tragfähigkeit des Aufrichters beträgt an seinem väteren Ende 75 kg.

An beiden Ecken des Liegeflächenrahmens ist kopfseitig innen je eine runde Hülse (a) mit einer Aussparung (c) an der Oberseite angebracht. Diese dienen zur Aufnahme eines Aufrichters. Der Aufrichter sollte auf der Seite des Bettes angebracht werden, wo der Patient ein- und aussteigt. So wird ihm ein leichteres Ein- und Aussteigen ermöglicht.

Anbringen

- Den Aufrichter in die Hülse stecken. Der Metallstift (b) muss sich in der Aussparung der Hülse befindet. Dadurch wird der Schwenkbereich (Pfeil) des Aufrichters begrenzt.

Entfernen

- Den Aufrichter gerade nach oben aus der Hülse herausziehen.

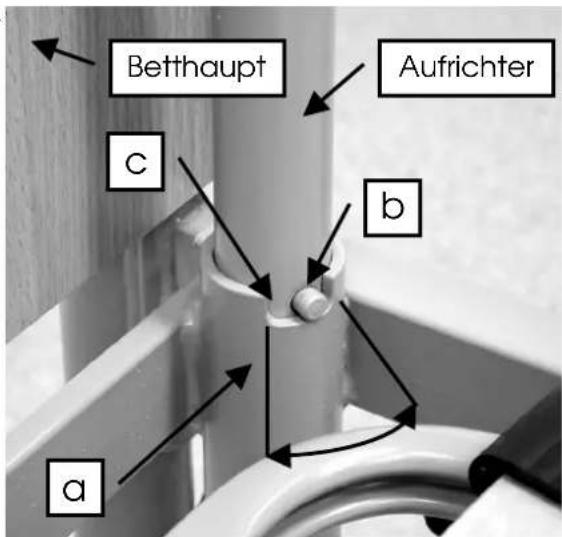

Betthaupt Aufrichter c b a

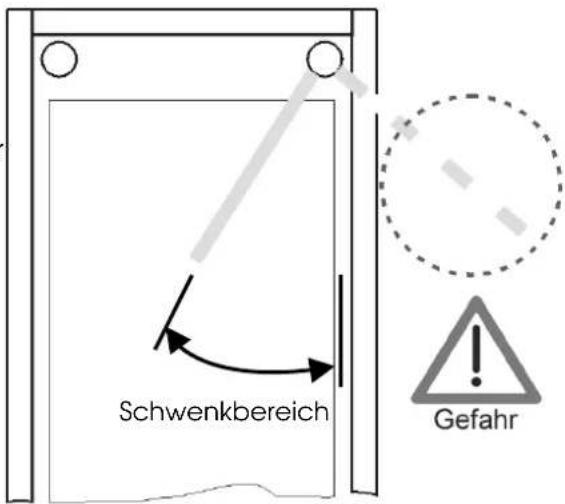

Schwenkbereich des Aufrichters

Den Aufrichter nicht außerhalb des Bettes schwenken, es besteht Gefahr, dass das Bett auf Zug am Aufrichter kippt. Der Metallstift des Aufrichters muss sich immer in der Aussparung befinden.

Schwenkbereich Gefahr

Höhenverstellbereich Handgriff

Die Höhe des Aufrichter-Handgriffes lässt sich durch das verstellbare Gurtband im Bereich von ca. 55 cm bis 70 cm (gemessen ab Oberkante Matratze) anpassen.

4.6 SEITENGITTER

Anstellen

- Ziehen Sie das Seitengitter nacheinander in den Führungsschienen hoch bis es in der obersten Stellung an beiden Enden selbsttätig einrastet. Hierbei darf der Auslösehebel nicht betätigt werden.

- Prüfen Sie das sichere Einrasten durch Druck von oben auf das Seitengitter. Ein Verschieben nach oben oder unten darf nicht möglich sein.

Absenken

- Heben Sie das Seitengitter etwas an.

- Drücken Sie den Auslösehebel und senken Sie das Seitengitter ab. Vorgang an den anderen Seiten wiederholen.

Auslösehebel

Gefahr

Spezielle Sicherheitshinweise bei Benutzung von Seitengittern

Seitengitter stellen einen geeigneten Schutz für Patienten gegen ungewolltes Herausfallen aus dem Bett dar. Sie sind jedoch nicht dazu geeignet, ein beabsichtigtes Verlassen des Bettes zu verhindern. Damit Seitengitter ihre beabsichtigte Schutzfunktion wahrnehmen können, beachten Sie folgende Sicherheitshinweise:

• Verwenden Sie nur technisch einwandfreie, unbeschädigte Seitengitter mit zugelassenen Spaltmaßen, die sicher einrasten.
• Stellen Sie sicher, dass nur geeignete Original BURMEIER-Seitengitter eingesetzt werden, die als Zubehör von uns für das jeweilige Bettenmodell freigegeben oder bereits im Bett integriert sind.
• Bei Verwendung eines Pflegebettes mit Seitengittern ist die Eignung unter Berücksichtigung der Besonderheiten des jeweiligen Patienten zu prüfen. Insbesondere sind die Ab stände zwischen Holmen und Stegen im Verhältnis zum Körperbau des Patienten zu berücksichtigen. Bei besonders kleinen, schmächtigen Patienten ist ggf. ein zusätzlicher Schutz durch Verwendung von aufschiebbaren Seitengitter-Abpolsterungen (Zubehör) erforderlich. Nur so ist eine sichere Funktion gewährleistet und die Gefahr von Einklemmen und Durchrutschen des Patienten minimiert.
• Verwenden Sie nur geeignete, nicht zu weiche Matratzen nach DIN 13014 mit einem Raumgewicht von 35 bis 40 kg/m³ und einer Höhe von 10 bis maximal 12 cm. Weiter sollten diese Matratzen schwer entflammbar nach DIN 597 Teil 1 und 2 sein.

Fortsetzung auf folgender Seite

• Wenn erhöhte Patienten-Lagerungssysteme wie z. B. Anti-Dekubitus-Matratzen eingesetzt werden, und die wirksame Höhe der Seiten gitter von mindestens 220 mm über der unbelasteten Matratze nicht gewährleistet werden kann, muss ein Aufsatz auf die Seitengitter zum zusätzlichen Schutz gegen Herausfallen des Patienten aus dem Bett verwendet werden (Zubehör).
• Die für die Befestigung sorgenden mechanischen Teile am Bettgestell und am Seitengitter sind regelmäßig auf etwaige Beschädigungen zu prüfen. Dies sollte nicht nur vor dem Anbringen eines Seitengitters erfolgen, sondern auch während des Gebrauchs in kürzeren Abständen (zumindest vor jedem Neueinsatz).
• Sperren Sie bei elektrischen Betten zum Schutz des Patienten vor ungewollten motorischen Verstellungen immer die elektrische Verstellung am Handschalter, wenn die Seitengitter angestellt sind (Quetschgefahr von Gliedmaßen beim Verstellen von Rücken- und Oberschenkellehne).

Werden diese Sicherheitshinweise nicht beachtet droht die Gefahr de Einklemmens im Seitengitter und des Herausfallens durch zu große Spaltmaße in Folge von Beschädigungen, der Verwendung ungeeigneter Seitengitter oder des unvollständigen Einrastens der Seitengitter.

4.7 NOTABSENKUNG DER RÜCKENLEHNE

Bei Ausfall der Stromversorgung oder des elektrischen Antriebssystems können Sie die angestellte Rückenlehne von Hand absenken.

Hierzu sind unbedingt zwei Anwender erforderlich!

Nichtbeachten dieser Sicherheit- und Gebrauchshinweise kann durch unkontrolliertes Abstürzen der Rückenlehne zu Verletzungen bei Anwender und Patienten führen!

• Diese inäußersten Notfall anzuwendende Notabsenkung darf nur von Anwendern durchgeführt werden, welche die nachfolgend beschriebene Bedienung sicher beherrschen.
• Wir empfehlen Ihnen dringend, die Notabsenkung unter Normalbedingungen mehrfach zu üben. So können sie im Notfall schnell und richtig reagieren.

Notabsenkung

• Entlasten Sie die Rückenlehne vor dem Absenken.
  • Die erste Person hebt dazu die Rückenlehne am äußeren Rand am Kopfteil leicht an und hält sie in dieser Stellung fest.

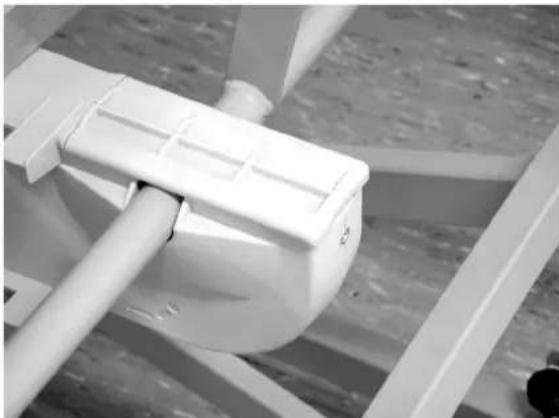

• Die zweite Person entfernt nun den Schieber am Querrohr der Antriebseinheit.

Die Antriebseinheit ist nun von der Rückenlehne getrennt und kann nach unten weggeschwenkt werden.

- Nachdem die zweite Person den Gefahrenbereich verlassen hat, senkt die erste Person nun die Rückenlehne vorsichtig ab.

Halten Sie hierbei unbedingt die Rückenlehne fest, da diese sonst unkontrolliert abstürzen kann!

- Um das Bett wieder in den Originalzustand zu versetzen, Antriebseinheit wieder hochschwenken und mit dem Schieber sichern.

5 Reinigung und Desinfektion

5.1 ALLGEMEINES

Die Reinigung ist die wichtigste Maßnahme und Voraussetzung einer erfolgreichen chemischen Desinfektion. Im allgemeinen ist eine routinemäßige Reinigung des Bettes bei Benutzung durch denselben Patienten hygienisch ausreichend. Eine Desinfektion des Bettgestells ist nur im Falle einer sichtbaren Kontamination mit infektiösem oder potentiell infektiösem Material (Blut, Stuhl, Eiter) oder bei Vorliegen einer Infektionserkrankung auf Anordnung des Arztes erforderlich.

Das Bett muss bei einem Patientenwechsel zuvor gereinigt und wischdesinfiziert werden!

Beachten Sie vor Beginn der Reinigungsarbeiten:

• Ziehen Sie den Netzstecker aus der Steckdose und bewahren Sie ihn so auf, dass er nicht mit übermäßig viel Wasser oder Reiniggsmittel in Berührung kommt.
• Stellen Sie sicher, dass alle Stecker vorschriftsmäßig eingesteckt sind.
• Keines der elektrischen Bauteile darf eine äußere Beschädigung aufweisen. Nichtbeachten kann Eindringen von Wasser oder Reinigungsmittel und somit Funktionsstörungen oder Beschädigungen der elektrischen Bauteile zur Folge haben.
• Stellen Sie vor erneuter Inbetriebnahme durch Abtrocknen oder Ausblasen des Netzsteckers sicher, dass keine Restfeuchtigkeit an den elektrischen Kontakten verbleibt.
• Die elektrischen Komponenten dürfen einem Wasserstrahl, einem Hochdruckreiniger oder ähnlichem nicht ausgesetzt werden! Reinigung nur mit feuchtem Tuch!
• Besteht der Verdacht, dass Wasser oder sonstige Feuchtigkeit in elektrische Komponenten eingedrungen sind, ziehen Sie sofort den Netzstecker aus der Steckdose bzw. stecken Sie diesen nicht erneut in die Steckdose. Kennzeichnen Sie das Bett deutlich als „Defekt“, und nehmen Sie das Bett außer Betrieb. Melden Sie das umgehend de zuständigen Betreiber.
• Werden diese Vorschriften nicht eingehalten sind erhebliche Schäden am Gerät und Folgefehler nicht auszuschließen!

5.2 REINIGUNGS- UND DESINFEKTIONSPLAN

• Ziehen Sie die Bettwäsche ab und geben Sie diese zur Wäsche.
• Reinigen Sie alle Oberflächen einschließlich der Lattenroste und die Liegefläche aus Kunststoffeinsätzen oder Drahtgitterböden mit einem milden und umweltverträglichen Reinigungsmittel. Gleiches gilt für den Handschalter.
• Sie sollten das Bett im Anschluss mit einem für die jeweilige Oberfläche geeigneten, entsprechend den gelisteten Desinfektionsmittel der DGHM (Deutsche Gesellschaft für Hygiene und Mikrobiologie) wischdesinfizieren, wenn das Bett mit sichtbaren Kontaminationen mit infektiösem oder potentiell infektiösem Material verunreinigt ist. Gleiches gilt für alle Betten von Patienten mit meldepflichtigen Erkrankungen nach § 6 des Infektionsschutzgesetzes (IfSG), Besiedlungen oder Infektionen mit multiresistenten Erregern (z. B. MRSA, VRE) und alle Betten von Intensiv- und Infektionsstationen. Dabei müssen die in der DGHM-Liste angegebenen Konzentrationen beachtet werden.
• Eine Desinfektion der Laufrollen ist nur bei sichtbarer Kontamination mit infektiösem oder potentiell infektiösem Material erforderlich.

Hinweis: Eine laufende Desinfektion ist nur bei Patienten mit einem multiresistenten Erreger (z. B. MRSA) innerhalb einer Krankenanstalt erforderlich.

5.3 EINWEISUNG DER ANWENDER UND DES FACHPERSONALS

Um die richtige Vorgehensweise bei der Reinigung und Desinfektion sicherzustellen, empfehlen wir, eine entsprechende Einweisung der Anwender und des Fachpersonals durchzuführen. Dabei ist zu vermitteln, dass folgende Punkte zu beachten sind:

• Das saubere Bett ist so in die Wohnung des Patienten zu transportieren, dass es zwischenzeitlich nicht verschmutzt oder kontaminiert werden kann.
• Bei der Demontage des Bettes empfehlen wir, dieses unverzüglich zu reinigen und zu wischdesinfizieren. Das Fachpersonal sollte über die Besonderheiten beim Reinigungs- und Desinfektionsverfahren informiert sein und die Aufbereitung entsprechend zuverlässig durchführen (Vorgabe der Arbeitsabläufe bzw. der einzelnen Arbeitsschritte durch den Betreiber). Dabei ist darauf zu achten, dass nur DGHM-gelistete Desinfektionsmittel in den dort angegebenen Konzentrationen verwendet werden. Das Desinfektionsmittel muss für die entsprechende Oberfläche geeignet sein.

- Das Fachpersonal sollte für diese Tätigkeit mit flüssigkeitsundurchlässigen (Einweg-) Schürzen und Handschuhen ausgerüstet sein.

- Es sind nur frische, saubere Tücher zur Aufbereitung zu verwenden, die anschließend in die Wäsche gelangen.

- Im Anschluss an die Aufbereitung, vor Verlassen des Einsatzortes, muss das Fachpersonal eine Desinfektion ihrer Hände durchführen, bevor es zum nächsten Einsatzort fährt. Ein entsprechender Händedesinfektionsmittelspender (mit Hubspenderaufsatz) sollte zur Ausrüstung des Fachpersonals gehören.

Die unmittelbare Reinigung des Bettes vor Ort hat den Vorteil, dass keine „unsauberen“ Betten bzw. Bettenteile mit sauberen Betten im gleichen Wagen transportiert werden. Ein Verschleppen von potentiell infektiösen Keimen, die eventuell am benutzten Bettgestell haften, wird auf diese Weise verhindert. Eine Übertragung von Keimen im Sinne einer nosokomialen Infektion wird bei konsequenter Beachtung dieser Empfehlungen sicher vermieden.

Wenn die Betten nicht gleich wieder zum Einsatz kommen, sollten diese vor Verstauben, vor versehentlicher Verschmutzung und vor Kontamination geschützt (abgedeckt) gelagert werden.

5.4 REINIGUNGS- UND DESINFEKTIONSMITTEL

Beachten Sie die folgenden Empfehlungen, damit die Gebrauchsfähigkeit dieses Bettes möglichst lange erhalten bleibt:

• Die Oberflächen müssen unversehrt sein, jede Beschädigung muss unverzüglich ausgebessert werden.
• Wir empfehlen eine (feuchte) Wischreinigung. Bei der Auswahl des Reinigungsmittels sollte darauf geachtet werden, dass es mild (haut- und oberflächenschonend) und umweltverträglich ist. Im Allgemeinen kann ein haushaltsübliches Reinigungsmittel verwendet werden.
• Zur Reinigung und Pflege der lackierten Metallteile ist ein feuchtes Tuch unter Verwendung handelsüblicher, milder Haushaltsreiniger geeignet.
• Zur Wischdesinfektion sollte das eingesetzte Desinfektionsmittel ein für den Bedarf zugelassenes, DGHM-gelistetes (in der dort empfohlenen Konzentration) Desinfektionsmittel sein. Mittel und Konzentrationen, wie sie in der Liste des Robert Koch-Institutes (bzw. des ehemaligen Bundesgesundheitsamtes) angegeben sind, müssen nur im Seuchenfall gemäß des Infektionsschutzgesetzes nur auf Anordnung des zuständigen Gesundheitsamtes eingesetzt werden.
• Trotz der sehr guten mechanischen Beständigkeit sollten Kratzer, Stöße, die durch die komplette Lackschicht hindurchgehen wieder mit geeigneten Reparaturmitteln gegen Eindringen von Feuchtigkeit verschlossen werden. Wenden Sie sich an BURMEIER oder an einen Fachbetrieb Ihrer Wahl.

- Verwenden Sie keine Scheuermittel, Edelstahlpflegemittel und schleifmittelhaltigen Reinigungsmittel oder Putzkissen. Hierdurch kann die Oberfläche beschädigt werden.

Hinweis:

Flächendesinfektionsmittel auf Aldehydbasis haben in aller Regel den Vorteil, dass sie ein breites Wirkspektrum aufweisen, einen relativ geringen Eiweißfehler haben und umweltverträglich sind. Ihr Hauptnachteil besteht in ihrem Allergisierungs- und Irritationspotential. Präparate auf Basis von Glucoprotamin haben diesen Nachteil nicht und sind ebenfalls sehr gut wirksam, meist aber etwas teurer. Desinfektionsmittel auf Basis von chlorabspaltenden Verbindungen können hingegen für Metalle, Kunststoffe, Gummi und andere Materialien bei längerem Kontakt oder zu hohen Konzentrationen korrosiv wirken. Darüber hinaus haben diese Mittel einen höheren sogenannten Eiweißfehler, sind schleimhautreizend und weisen eine schlechte Umweltverträglichkeit auf.

5.4.1 Umgang mit Desinfektionsmittel

• Beachten Sie die exakte Dosierung! Wir empfehlen automatische Dosiergeräte.
• Setzen Sie die Lösung stets mit kaltem Wasser an, um schleimhautreizende Dämpfe zu vermeiden.
• Tragen Sie Handschuhe, um direkten Hautkontakt zu vermeiden.
• Bewahren Sie angesetzte Flächendesinfektionsmittellösungen nicht in offenen Gefäßen mit schwimmenden Reinigungslappen auf. Verschließen Sie die Gefäße!
• Benutzen Sie verschließbare Flaschen mit Pumpdosierspender für die Benetzung der Reinigungslappen.
• Lüften Sie den Raum nach durchgeführter Flächendesinfektion.
• Führen Sie eine Wischdesinfektion durch, keine Sprühdesinfektion! Hierbei wird ein großer Teil des Desinfektionsmittels als Sprühnebel freigesetzt und damit inhaliert.
• Darüber hinaus kommt dem Wischeffekt eine bedeutende Rolle zu.
• Verwenden Sie Alkohol nicht für größere Flächen.

6 Instandhaltung

Gesetzliche Grundlagen

Betreiber von Pflegebetten sind gemäß der

• Medizinprodukte-Betreiberverordnung § 4 (Instandhaltung)
• Berufsgenossenschafts-Vorschrift BGV A3 (bisher VGB 4) (Prüfung ortveränderlicher elektrischer Betriebsmittel in gewerblichem Einsatz)

dazu verpflichtet, den sicheren Zustand von Medizinprodukten über die gesamte Einsatzdauer zu bewahren. Hierzu gehören auch eine regelmäßig durchgeführte fachgerechte Wartung sowie regelmäßige Sicherheitsprüfungen.

Hinweise für Betreiber

Dieses Bett ist so konstruiert und gebaut, dass es über einen langen Zeitraum sicher funktioniert. Bei sachgemäßer Bedienung und Anwendung hat dieses Bett, je nach Einsatzbedingung und –häufigkeit, eine erwartete Lebensdauer von ca. 2 bis 8 Jahren.

Durch wiederholten Transport, Auf- und Abbau, unsachgemäßen Betrieb sowie im Langzeiteinsatz ist es nicht auszuschließen, dass Beschädigungen, Defekte und Verschleißerscheinungeneintreten können. Diese Mängel können zu Gefährdungen führen, wenn sie nicht rechtzeitig erkannt und behoben werden.

Daher existieren gesetzliche Grundlagen zur Durchführung regelmäßiger Prüfungen, um den sicheren Zustand dieses Medizinproduktes dauerhaft zu gewährleisten.

Gemäß § 4 der Medizinprodukte-Betreiberverordnung obliegt dem Betreiber die Instandhaltung. Aus diesem Grunde sind nachfolgend beschriebene regelmäßige Inspektionen und Funktionskontrollen sowohl vom Betreiber als auch von den Anwendern vorzunehmen.

Weisen Sie die Anwender auf nachfolgende durchzuführende Prüfung hin.

6.1 DURCH DEN ANWENDER

Neben den regelmäßigen umfangreichen Prüfungen durch technisches Fachpersonal muss auch der normale Anwender (Pflegekraft, betreuende Angehörige usw.) in kürzeren, regelmäßigen Abständen, sowie vor jeder Neubelegung eine minimale Sicht- und Funktionsprüfung vornehmen.

Empfehlung: Alle elektrischen und mechanischen Komponenten einmal monatlich überprüfen. Zusätzlich das Netzkabel und das Handschalterkabel nach jeder aufgetretenen mechanischen Belastung und nach jedem Standortwechsel überprüfen.

Hierzu dient die Checkliste auf der folgenden Seite.

Checkliste: Prüfung durch den Anwender

Prüfung ok			nichtok	Mangelbeschreibung
Sichtprüfung der elektrischen Komponenten
Handschalter, -kabel Beschädigung, Kabelverlegung
Netzkabel Beschädigung, Kabelverlegung
Handschalter Beschädigung, Folie
Sichtprüfung der mechanischen Komponenten
Aufrichter, -aufnahmen	Beschädigung, Verformungen
Bettgestell	Beschädigung, Verformungen
Federholzlatten	Beschädigung, Splitterbildung
Holzumbau	Beschädigung, Splitterbildung
Liegefläche	Beschädigung, Verformungen
Seitengitterholme Beschädigung, Splitterbildung
Funktionsprüfung der elektrischen Komponenten
Handschalter Funktions test, Sperrfunktion
Funktionsprüfung der mechanischen Komponenten
Laufrollen	Bremsen, Fahren
Notabsenkung der Rückenlehne	Test laut Gebrauchsanweisung
Rändelschrauben	Fester Sitz
Seitengitter	Sicheres Einrasten, Entriegeln
Unterschenkellehne	Einrasten
Zubehör (z. B. Aufrichter, Haltegriff)	Befestigung, Beschädigung
Unterschrift des Prüfers:		Ergebnis der Prüfung:		Datum:

- Besteht der Verdacht, dass eine Beschädigung oder Funktionsstörung vorliegt, ist das Bett sofort außer Betrieb zu nehmen und vom Stromnetz zu trennen, bis ein Austausch oder eine Reparatur der schadhaften Teile erfolgt ist!

- Wenden Sie sich für den Austausch oder eine Reparatur der schadhaften Teile an Ihren zuständigen Betreiber.

6.2 DURCH DEN BETREIBER

Der Betreiber dieses Pflegebettes ist nach MPBetreibV § 4 verpflichtet, bei jedem Neuaufbau, jeder Instandhaltung und im laufenden Betrieb regelmäßige Prüfungen durchzuführen, um den sicheren Zustand dieses Pflegebettes zu gewährleisten.

Diese Prüfungen sind im Rahmen der regelmäßigen Wartungsarbeiten je nach Einsatzbedingungen gemäß der MPBetreibV § 4 und von den Berufsgenossenschaften für ortveränderliche elektrische Betriebsmittel in gewerblichem Einsatz vorgeschriebenen Prüfungen nach BGV A3 (bisher VBG4) zu wiederholen.

• Die Durchführung der Funktionsprüfung, und die Bewertung und Dokumentation der Prüfergebnisse darf gemäß MPBetreibV § 4 nur durch sachkundige Personen erfolgen, die die notwendigen Voraussetzungen und erforderlichen Mittel zur ordnungsgemäßen Ausführung besitzen.
• Die Durchführung der elektrischen Messung nach VDE 0751 darf bei Vorhandensein geeigneter Messmittel auch von einer elektrotechnisch unterwiesenen Person (im Sinne der BGV A3 (bisher VBG 4)) mit medizinischen und gerätespezifischen Zusatzkenntnissen erfolgen. Die Bewertung und Dokumentation der Prüfergebnisse darf nur durch eine Elektrofachkraft mit medizinischen und gerätespezifischen Zusatzkenntnissen erfolgen.

- Halten Sie die Reihenfolge bei der Prüfung nach VDE 0751 ein:

I. Sichtprüfung
II. Elektrische Messung
III. Funktionsprüfung

Prüfzyklus: Wir empfehlen als Richtwert eine jährliche Prüfung, die je nach Einsatzbedingungen in eigener Verantwortung unter nachweislicher Einhaltung der 2 % Fehlerquote (siehe auch BGV A3: § 5, Tabelle 1B) auf maximal zwei Jahre verlängert werden kann.

- Besteht der Verdacht, dass eine Beschädigung oder Funktionsstörung vorliegt, ist das Bett sofort außer Betrieb zu nehmen und vom Stromnetz zu trennen, bis eine Reparatur oder ein Austausch der schadhafter Teile erfolgt ist!

Nachfolgende Seiten können als Prüfprotokoll-Vorlage verwendet werden.

Prüfprotokoll über eine Prüfung elektromedizinischer Geräte nach

DIN VDE 0751-1: 2001-10 – Blatt 1 von 2

Auftraggeber/ med. Einrichtung/ Praxis:
Anschrift:
Es wurde durchgeführt: □ Wiederholungsprüfung □ Prüfung vor der Erst-Inbetriebnahme
□ ____ □ Prüfung nach Reparatur/ Instandsetzung
Geräteart: □ Krankenhausbett ✗ Pflegebett		Schutzklasse: □ I ✗ II
Bettentyp: DALI ECONOMIC Inventarnummer:
Standort: Seriennummer:
Hersteller: Burmeier GmbH & Co. KG		Anwendungsteile: keine
Verwendete Prüfgeräte (Typ/ Inventarnummer): 1.
Klassifizierung nach MPG: Klasse I		2.
I. Sichtprüfung			ok	nicht ok	Mangel-beschreibung
Sichtprüfung der elektrischen Komponenten
Aufkleber und Typenschilder Vorhanden, lesbar
Gehäuse des Steuergerätes Korrekter Sitz, Beschädigung
Gehäuse und Hubrohre der Motoren	Korrekter Sitz, Beschädigung
Handschalter	Beschädigung, Folie
Motoren-, Handschalter-, Netzkabel	Beschädigung, Kabelverlegung
Stecker und Steckerabdeckleiste der Antriebseinheit	Vorhanden, korrekter Sitz
Sichtprüfung der mechanischen Komponenten
Aufkleber und Typenschilder Vorhanden, lesbar
Aufrichter, -aufnahmen	Beschädigung, Verformungen
Bettgestell	Beschädigung, Verformungen
Federholzlatten	Beschädigung, Splitterbildung
Laufrollen	Beschädigung
Liegefläche	Beschädigung, Verformungen
Holzumbau	Beschädigung, Splitterbildung
Schweißnähte	Gerissene Schweißnähte
Seitengitterholme	Beschädigung, Splitterbildung
Rändelschrauben	Fester Sitz
Verschleißteile, wie Gelenkpunkte	Beschädigung
II. Elektrische Messung nach VDE 0751-1:2001-10 (Geräteableitstrom, direkt)
Hierbei wie folgt vorgehen:			ok	nicht ok	Mangel-beschreibung
1. Netzkabel des Bettes in Prüfsteckdose des Messgerätes einstecken.
2. Sonde des Messgerätes an einen blanken, leitfähigen Teil des Untergestells (Schraube o.ä.) anschließen
3. Für die Dauer der Messungen Motoren durch den Handschalter aktivieren
4. Messvorgang am Messgerät starten.
	Grenzwert	Wert der Erstmessung	Aktueller Istwert
Ergebnis: Bett SK II (Typ B)	0,1 mA	mA	mA

Prüfprotokoll über eine Prüfung elektromedizinischer Geräte nach

DIN VDE 0751-1: 2001-10 – Blatt 2 von 2

III. Funktionsprüfung		ok	nicht ok	Mangel-beschreibung
Funktionsprüfung der elektrischen Komponenten
Endlagenabschaltung der Motoren Automatisches Abschalten
Handschalter, Sperrfunktion Test lt. Gebrauchsanweisung
Antriebseinheit und Motoren Geräuschentwicklung
Antriebseinheit und Motoren Test lt. Gebrauchsanweisung
Zugentlastung des Netzkabels Netzkabe fest verschraubt
Funktionsprüfung der mechanischen Komponenten
Gelenke und Drehpunkte Leichtgängigkeit
Laufrollen	Fahren und Bremsen
Notabsenkung der Rückenlehne	Test lt. Gebrauchsanweisung
Seitengitter	Sicheres Einrasten, Entriegeln
Unterschenkellehne	Einrasten
Zubehör (z. B. Aufrichter, Haltegriff)	Befestigung, Beschädigung, Eignung
Ergebnis der Prüfung:
Alle Werte im zulässigen Bereich: □ ja □ nein		NächsterPrüftermin:
Die Prüfung wurde bestanden: □ ja □ nein
Falls Prüfung nicht bestanden: □ Defekt, Bett nicht verwenden ! => Instandsetzung□ Defekt, Bett nicht verwenden ! => Aussonderung□ Bett entspricht nicht den Sicherheitsvorgaben
Prüfmarke wurde angebracht: □ ja □ nein
Zu diesem Prüfprotokoll gehören:
Bemerkungen:
Geprüft am:	Prüfer:	Unterschrift:
Bewertet am:	Betreiber/Fachkraft:	Unterschrift:

6.3 ERSATZTEILE

Die entsprechenden Ersatzteile sind unter Angabe der Artikel-, Auftrags- und Seriennummer bei BURMEIER erhältlich. Die notwendigen Angaben entnehmen Sie bitte dem Typenschild, das sich kopfseitig am Liegeflächenrahmen befindet.

BURMEIER GmbH & Co KG Pivitsheider Straße 270 D - 32791 LAGE + 49 - 05232 - 9841 - 0

Model	DALI ECONOMIC
Type	178584
Serie	11/02 C

Model	Bettenmodell
Type	Artikelnummer
Serie	Seriennummer

6.4 HERSTELLERANSCHRIFT

Um Funktionssicherheit und Garantieansprüche zu erhalten, dürfen nur BURMEIER Original-Ersatzteile verwendet werden!

Für Ersatzteilbestellungen, Kundendienstanforderungen und bei weiteren Fragen wenden Sie sich bitte an:

Burmeier GmbH & Co. KG

(Ein Unternehmen der STIEGELMEYER-Gruppe)

Pivitsheider Straße 270 • D - 32791 Lage/Lippe

Tel.: [phone] • Fax: [phone]

Email: [e-mail]

6.5 AUSTAUSCH ELEKTRISCHER KOMPONENTEN

	Lebensgefahr durch elektrischen Stromschlag!
	Ziehen Sie vor Beginn der Arbeiten den Netzstecker aus der Steck-dose!Arbeiten an der elektrischen Ausrüstung dürfen nur vom Kunden-dienst, vom Antriebshersteller oder von qualifiziertem und befugtem Elektrofachpersonal unter Berücksichtigung aller maßgeblichen VDE-Vorschriften und Sicherheitsbestimmungen durchgeführt werden!
	Führen Sie den Ausbau der Antriebseinheit nur in der Grundstellung (waagerechte Liegeposition) durch. Anderenfalls besteht Quetsch-gefahr durch abstürzende Liegeflächenteile.
	Achten Sie beim Austausch der Sperrbox oder des Handschalters unbedingt darauf, dass diese Stecker nicht verwechselt werden (siehe auch Kapitel 6.5.1). Dieses kann sonst zu Schäden an der Antriebseinheit führen.
	Alle Antriebskomponenten sind wartungsfrei und dürfen nicht geöffnet werden. Im Falle einer Funktionsstörung ist immer die entsprechende Komponente komplett auszutauschen!
Hinweis	Achten Sie beim Austausch einzelner Komponenten stets darauf, dass alle Stecker mit unbeschädigten O-Ringen ausgerüstet sind. Die Stecker müssen passend zu den Buchsen der Antriebseinheit ausgerichtet sein und ganz bis zum Anschlag eingesteckt werden. Abschließend ist die Steckerabdeckleiste wieder ordnungsgemäß zu befestigen. Nur so ist Dichtigkeit und eine einwandfreie Funktion gewährleistet.Wenn die Sperrbox nicht vorhanden ist, muss in der Buchse 1 ein „Brückenstecker“ eingesteckt sein. Dieser überbrückt die nicht vorhandene Sperrbox und ermöglicht so den Betrieb der Antriebs-einheit.

6.5.1 Steckerbelegung der Antriebseinheit

Alle Stecker sind in der Antriebseinheit angeschlossen. Zum Schutz gegen unbeabsichtigtes Herausziehen der Stecker, sind diese mit einer Steckerabdeckleiste gesichert. Diese ist bei Steckertausch abzuschrauben und hinterher wieder anzubringen.

1 grün Nicht belegt (Blindstopfen)
2 schwarz Höhenmotor Fußteil
3 rot Handschalter
4 schwarz Höhenmotor Kopfteil
5 schwarz Nicht belegt (Blindstopfen)

1 2 3 4 5 Achtung: Ein Vertauschen der Anschlüsse 1 und 3 kann zu irreparabien Schäden am Antrieb führen!

6.5.2 Austausch des Handschalters

• Ziehen Sie den Netzstecker aus der Steckdose heraus.
• Schrauben Sie die Steckerabdeckleiste über den Steckern an der Antriebs-einheit ab.
• Ziehen Sie den Stecker des Handschalters aus der Antriebseinheit.
• Tauschen Sie den Handschalter aus. Achten Sie darauf, dass der O-Ring am Stecker unbeschädigt ist. Dieser dichtet den Stecker in der Antriebseinheit ab.
• Achten Sie beim Verlegen des Handschalterkabels darauf, dass das Handschalterkabel nicht durch bewegliche Teile des Bettes gefährdet werden kann.
• Bringen Sie die Steckerabdeckleiste wieder an. Diese verhindert ein Herausziehen aller Stecker aus der Antriebseinheit.
• Führen Sie anschließend einen Funktionstest der elektrischen Verstellungen gemäß Kapitel 4.2.2 durch!

6.5.3 Austausch des Netzkabels und/oder der Primärsicherung

• Ziehen Sie unbedingt den Netzstecker aus der Steckdose heraus!
• Lösen Sie das Netzkabel aus der Zugentlastung am Liegeflächenrahmen (Maulschlüssel SW 19).

Netzkabel Zugentlastung

• Lösen Sie die vier Befestigungsschrauben an der Netzanschlusskappe.
• Ziehen Sie die Netzanschlusskappe vorsichtig aus der Antriebseinheit.
• Ziehen Sie die Flachstecker am Netz-kabel mit geeignetem Werkzeug von der Sicherungsplatine ab.
• Wechseln Sie die Netzanschlusskappe mit integriertem Netzkabel oder Sicherung gegen baugleiche aus.
• Stecken Sie die Flachstecker am Netzkabel wieder auf.
• Setzen Sie die Netzanschlusskappe in richtiger Position mit Flachdichtung wieder ein und drehen Sie die vier Befestigungsschrauben an der Netzanschlusskappe wieder fest.
• Befestigen Sie das Netzkabel ordnungsgemäß an der Zugentlastung.
• Führen Sie anschließend einen Funktionstest der elektrischen Verstellungen gemäß Kapitel 4 sowie eine Elektrische Messung gemäß Kapitel 6.2 durch!

Netzanschlusskappe

7 Fehlerbehebung

Treten Funktionsstörungen während des Betriebs auf, so ist das Fachpersonal für Instandhaltung und Reparatur des zuständigen Betreibers hinzu zu ziehen.

Der Anwender darf auf gar keinen Fall versuchen, Störungen an der elektrischen Ausrüstung zu beheben!

Lebensgefahr durch elektrischen Stromschlag!

Arbeiten an dem elektrischen Antriebssystem dürfen nur vom Kundendienst, vom Antriebshersteller oder von qualifiziertem und befugtem Elektrofachpersonal unter Berücksichtigung aller maßgeblichen VDE-Vorschriften und Sicherheitsbestimmungen durchgeführt werden!

Störungsabhilfetabelle

Die folgende Tabelle bietet Hilfen bei der Behebung von Funktionsstörungen:

Problem Mögliche	Ursachen Lösung
Handschalter bzw. Antriebssystem hat keine Funktion	Netzkabel ist nicht eingestecktSteckdose hat keine SpannungHandschalter-Stecker nicht richtig eingestecktHandschalter oder Antriebssystem defektFunktionen auf Handschalter gesperrt	Netzkabel einsteckenSteckdose/ Sicherungskasten prüfenSteckverbindungen am Steuergerät prüfenInformieren Sie Ihren Betreiber zwecks ReparaturFunktionen freigeben (siehe Kapitel 4.2.3)
Antriebe laufen bei Tastendruck nur kurz an	Zuviel Gewicht auf dem BettBett stößt auf Hindernis	Belastung reduzierenHindernis beseitigen
Einzelne Antriebe laufen nur in einer Richtung	Handschalter, Antrieb oder Steuergerät defekt	Informieren Sie Ihren Betreiber zwecks Reparatur
Funktion entgegen dem Handschalteraufdruck	Interne Motorstecker vertauscht	Informieren Sie Ihren Betreiber zwecks Reparatur
Antriebe stoppen nach längerer Verstellzeit plötzlich	Thermoschalter im Transfor-mator des Steuergerätes hat ausgelöst	Antriebssystem zum Abkühlen ca. 20 bis 30 Minuten in Ruhe-stellung belassen

8 Zubehör

An dem Bett darf ausschließlich nachfolgend aufgeführtes Original BURMEIER Zubehör verwendet werden. Bei Verwendung anderer Zubehörteile übernehmen wir für daraus resultierende Unfälle, Defekte und Gefährdungen keinerlei Haftung.

Hier einige Möglichkeiten:

Aufrichter mit Haltegriff Artikelnummer: 160802
Aufsatzholm für Seitengitter * Artikelnummer: 157005
Polsterauflage LxBxH: 200 x 90 x 10cm Artikelnummer: 140247
Schaumlederbezug für Seitengitter Artikelnummer: 156788
Seitengitterholm 220 x 7 cm für Bettverlängerung Artikelnummer: 143313
Seitengitterholm 220 x 8 cm für Bettverlängerung Artikelnummer: 156557
Bettverlängerung 20 cm, Federholzlatten* Artikelnummer: 143279
Polsterteil 20 x 90 x 10 cm Artikelnummer: 144842

* Beachten Sie auch die beiliegende zusätzliche Gebrauchsanweisung!

Bei Einsatz von Seitengittern, Infusionsständern usw. an elektrisch verstellbaren Betten unbedingt beachten:

Durch Anordnung dieser Zubehörteile dürfen beim Verstellen von Rücken- und Oberschenkellehne keine Quetsch-oder Scherstellen für den Patienten entstehen. Falls dieses nicht gewährleistet werden kann, muss der Anwender die Verstellung der Rücken- und Oberschenkellehne durch den Patienten sicher unterbinden. Sperren Sie hierzu den Handschalter.

9 Technische Daten

9.1 ABMESSUNGEN UND GEWICHTE

Montiertes Bett mit Seitengittern:

Liegefläche :	200 x 90 cm
Außenmaße :	ca. 216 x 101 cm
Gesamtgewicht :	ca. 93 bis 98 kg (je nach Ausführung)
Sichere Arbeitslast :	185 kg

Zerlegtes Bett:

Kopf- und Fußteil, einschließlich Motoren :	je 17 kg
Liegeflächenteil mit Rückenlehne und Motoren :	13,6 kg
Liegeflächenteil mit Beinlehnen :	14,4 kg
Vier Seitengitter-Holme (Ausführung Holz) :	12 kg
Vier Seitengitter-Holme (Ausführung Metall) :	16 kg
Antriebseinheit mit Handschalter :	6,2 kg
Aufrichter :	6 kg
Lagerhilfe :	4 kg
Gesamtgewicht :	94,2 kg

9.2 ELEKTRISCHE DATEN

Antriebseinheit:

Typ	: TRIO/QUAD 7CARE
Eingangsspannung	: AC 230 V, ± 10 %, 50 Hz
max. Stromaufnahme	: AC 0,8 A
Sicherung	: 2x T 0,8 A
Ausgangsspannung	: DC 24 V
Ausgangsstrom	: max. DC 7,5 A
Einschaltdauer	: Aussetzbetrieb (AB) 2 min EIN /18 min AUS
Schutzart	: IP 44, spritzwassergeschützt
Klassifikation	: Schutzklasse II, Typ B, MPG Eingruppierung Klasse I,nicht für Anwendung in explosionsfähigen Atmosphären

Netzkabel (gewendelt, mit Zugentlastung und Knickschutz):

Typ :

H05 BQ-F 2 x 0,75 mm²

(EPR-Qualität)

Handschalter:

Typ :

DEWERT IPROXX SE

Schutzart :

IP 64

Höhenmotoren:

Typ :

DEWERT Megamat 2 (MCZ)

Eingangsspannung :

DC 24 V

Einschaltdauer :

Aussetzbetrieb (AB) 2min EIN /18min AUS

Schutzart :

IP 44

Erklärung verwendeter Bildzeichen:

Bildzeichen: Gerät mit Anwendungsteil vom Typ B gemäß IEC 601-1

(Besonderer Schutz gegen elektrischen Schlag)

Gerät der Schutzklasse II, schutzisoliert

Transformer mit thermischen Sicherungselement

Sicherheitstransformator nach VDE 0551

Achtung! Gebrauchsanweisung beachten

IP 54 Staubschutz der elektrischen Ausstattung im Inneren

und Schutz vor Spritzwasser von allen Seiten

IP 64 Staubdichter Schutz der elektrischen Ausstattung im

Inneren und Schutz vor Spritzwasser von allen Seiten

Konformitätskennzeichen nach der Medizinprodukte-

Richtlinie 93/42 EWG

9.3 UMGEBUNGSBEDINGUNGEN

Geräuschentwicklung bei Verstellung: max. 48 dB(A)

Nachfolgend genannte Umgebungsbedingungen müssen eingehalten werden:

Bei Lagerung:

Minimum Maximum
Lagertemperatur: +5°C + 50°C
Relative Luftfeuchte: 50%	70%

Bei Betrieb:

Minimum Maximum
Umgebungstemperatur: + 10°C + 40°C
Relative Luftfeuchte: 20%	90% (nicht kondensierend)
Luftdruck:	700 hPa 1060 hPa

9.4 ANGEWENDETE NORMEN / RICHTLINIEN

• EG-Richtlinie 93/42
Medizinprodukte-Richtlinie
• VDE 0751-1:2001-10
Wiederholungsprüfungen ... von medizinischen elektrischen Geräten
• EN 12182:1999-11
Technische Hilfen für behinderte Menschen
• DIN 32977-1:1992-07
Behindertengerechtes Gestalten
• EN 14971: 2001
Risikomanagement für Medizinprodukte
• DIN EN 1970 : 2005-10
Verstellbare Betten für behinderte Menschen
• EN 60601-1: 1996-03
Sicherheit für medizinische elektrische Geräte
• EN 60601-1-2:2002-10
Elektromagnetische Verträglichkeit
• DIN EN 60601-2-38/A1: 2001
Elektrisch betriebene Krankenhausbetten
(reduziert auf die Belange der häuslichen Pflege)
- Eingruppierung als aktives Medizinprodukt der Klasse I (It. MPG § 13)
- Erfüllt alle Zusatz-Sicherheitsanforderungen der Obersten Landesbehörden vom 22. Mai 2001 für Pflegebetten.

10 Entsorgungshinweise

• Dieses Bett ist – sofern elektrisch verstellbar -als gewerblich genutztes Elektrogerät (b2b) eingestuft gemäß WEEE-Richtlinie 2002/96/EG (Elektro-Gesetz):
• Ausgetauschte elektrische Komponenten (Antriebe, Steuergeräte, Handschalter, usw.) dieser Betten sind wie Elektroschrott gemäß WEEE-Richtlinie zu behandeln und fachgerecht zu entsorgen.
• Bei Betten, die nach dem 13.08.2005 in Verkehr gebracht wurden (siehe Angabe „Serie“ auf dem Typenschild am Kopfende), ist der Betriebe gesetzlich verpflichtet, deren elektrische Komponenten zur Entsorgung nicht in kommunale Sammelstellen zu geben, sondern direkt an den Hersteller zu schicken. Burmeier und seine Service- und Vertriebspartner nehmen diese Teile zurück.
• Für diese Rücknahmen gelten unsere Geschäftsbedingungen. Allgemeinen
• Nicht mehr verwendbare ausgebaute einzelne Akkus sind fachgerecht gemäß Batterieverordnung zu entsorgen und gehören nicht in den Hausmüll.
• Bei allen zu entsorgenden Komponenten ist vom Betreiber sicher zu stellen, dass diese nicht infektiös/ kontaminiert sind.
• Im Falle einer Verschrottung des Bettes sind die verwendeten Kunststoff- und Metallteile getrennt und fachgerecht zu entsorgen.
• Eventuell vorhandene Gasfedern stehen unter hohem Druck! Sie sind vor Entsorgung gemäß Herstellerangabe drucklos zu machen. Diese Angaben erhalten Sie auf Anfrage bei den GasfederHerstellern (siehe Typenschild).
• Evtl. vorhandenen Gasfedern und Hydraulikeinheiten bestehen überwiegend aus Metall und Kunststoff. Vor der Entsorgung nach Herstellervorgabe ist das enthaltene Öl abzulassen und fachgerecht zu entsorgen.
• Wenden Sie sich bei Rückfragen an Ihre örtlichen Kommunen, Entsorgungsunternehmen oder an unsere Serviceabteilung.

11 Konformitätserklärung

EG - Konformitätserklärung

Hiermit erklären wir,

Burmeier GmbH & Co. KG

Pivitsheider Straße 270

D - 32791 Lage / Lippe,

dass das nachfolgend bezeichnete Erzeugnis:

Pflegebett Dali Economic

den Bestimmungen der EG Richtlinie 93/42/EWG für Medizinprodukte und den Zusatz-Sicherheitsanforderungen der Obersten Landesbehörden vom 22. Mai 2001 für Pflegebetten entspricht.

Angewendete harmonisierte Normen:

• VDE 0751-1:2001-10 Wiederholungsprüfungen ... von medizinischen elektrischen Geräten

• EN 12182: 1999-11 Technische Hilfen für behinderte Menschen

• DIN 32977-1:1992-07 Behindertengerechtes Gestalten

• DIN EN 1970 : 2005-10 Verstellbare Betten für behinderte Menschen

• EN 60601-1: 1996-03 Sicherheit für medizinische elektrische Geräte

• EN 60601-1-2: 2002-10 Elektromagnetische Verträglichkeit

• DIN EN 60601-2-38/A1: 2001

Elektrisch betriebene Krankenhausbetten (reduziert auf die Belange der häuslichen Pflege)

Lage, 10.04.2006

(Pott) (Geschäftsleitung)

(Rekemeier) (Vertriebsleitung)

Herausgegeben von:

Burmeier GmbH & Co. KG

(Ein Unternehmen der STIEGELMEYER-Gruppe)

Pivitsheider Straße 270 • D - 32791 Lage/Lippe

Tel.: [phone] • Fax: [phone]

www.burmeier.de

Email: [e-mail]

C E

Nachdruck, auch auszugsweise, nur mit vorheriger schriftlicher Genehmigung des Herausgebers!

Alle Rechte vorbehalten.

Technische Änderungen vorbehalten!

DALI_Economic_v0a_178680.doc Stand: 31.03.2006
