AFG 6320-B - Gefrierschrank WHIRLPOOL - Kostenlose Bedienungsanleitung

Produkttyp	Gefrierschrank
Marke	Whirlpool
Modell	AFG 6320-B
Klimaklasse	Warm umgebung: Nicht angegeben (typisch N-ST)
Nutzinhalt	Nicht angegeben (Schätzung ca. 200 Liter)
Gefriervermögen	Nicht angegeben (typisch 10-15 kg/24h)
Energieeffizienzklasse	Nicht angegeben (typisch E oder F)
Spannung	220-240 V
Frequenz	50 Hz
Kältemittel	R134a oder R600a (laut Typenschild)
Schnellgefrierfunktion	Ja, Schalter
Abtauvorrichtung	Manuell, mit Tauwasserablauf
Temperaturregelung	Thermostat
Kontrolllampen	Rot (Störung), Grün (Betrieb), Gelb (Schnellgefrieren)
Reinigung	Lauwarmes Wasser und Neutralreiniger
Kondensator	Rückseitig, Staub entfernen
Sicherheitsfunktionen	Kinder unfallgeschützt? Deckel dicht, Schlüssel optional
Mindestabstand Rückseite	7 cm
Mindestabstand Seite	7 cm
Kundendienst	Servicenummer auf Typenschild
Zubehör	Kälteakkus? Nicht genannt

Häufig gestellte Fragen - AFG 6320-B WHIRLPOOL

Wie schalte ich die Schnellgefrierfunktion ein?

Drücken Sie die Schnellgefriertaste (gelbe Lampe leuchtet). 24 Stunden vor dem Einfrieren frischer Lebensmittel einschalten. Nach 24 Stunden wieder ausschalten.

Wie taut man den Gefrierschrank ab?

Ziehen Sie den Netzstecker. Entnehmen Sie die Lebensmittel, wickeln Sie sie in Zeitungspapier. Lassen Sie den Deckel offen. Entfernen Sie den Tauwasserverschluss außen und innen. Stellen Sie eine Schale unter den Ablauf. Reif mit Spachtel entfernen. Trocknen Sie den Innenraum. Setzen Sie Verschlüsse wieder ein und schalten Sie das Gerät ein.

Warum leuchtet die rote Kontrolllampe?

Mögliche Ursachen: Gerät muss abgetaut werden, Deckel schließt nicht richtig, Aufstellung nahe Wärmequelle, Thermostat falsch eingestellt, Lüftungsgitter oder Kondensator verschmutzt.

Wie reinige ich den Gefrierschrank?

Vor Reinigung Netzstecker ziehen. Innenraum mit Schwamm und lauwarmem Wasser mit Neutralreiniger reinigen. Keine Scheuermittel oder Lösungsmittel verwenden. Lüftungsgitter und Kondensator von Staub befreien.

Warum läuft der Kompressor dauernd?

Mögliche Ursachen: Warme Speisen eingelegt, Deckel lange offen, zu warme Umgebung, Thermostat zu kalt eingestellt, Schnellgefrierfunktion versehentlich eingeschaltet.

Wie lange dauert es, bis die Betriebstemperatur erreicht ist?

Nach dem Aufstellen ca. 1 Stunde, bis der Deckel entriegelt und die korrekte Temperatur erreicht ist.

Warum bildet sich Reif am oberen Rand?

Überprüfen Sie: Tauwasserverschlüsse korrekt eingesetzt? Deckel dicht? Deckeldichtung verformt? Schutzvorrichtungen (4 Stück) entfernt? Siehe Kapitel Aufstellung.

Was tun bei Stromausfall?

Deckel so wenig wie möglich öffnen. Falls Kälteakkus vorhanden, diese über die Lebensmittel legen. Das verlangsamt den Temperaturanstieg. Ansonsten Lebensmittel schnell verbrauchen.

Wie stelle ich das Gerät richtig auf?

Trockener, gut belüfteter Ort, nicht in Sonne oder neben Wärmequellen. Mindestens 7 cm Abstand zu Rückwand und Seiten. Verpackung entfernen, Schutzvorrichtungen (4 Stück) aus Deckel nehmen und zwei davon in Halterungen der Rückwand einsetzen.

Wann sollte der Kundendienst gerufen werden?

Wenn die Störung nicht selbst behoben werden kann (siehe Störung-Was tun). Gerät nach 1 Stunde wieder einschalten. Bei erneuter Störung: Modell, Servicenummer (nach SERVICE auf Typenschild), Anschrift und Telefon bereithalten.

BEDIENUNGSANLEITUNG AFG 6320-B WHIRLPOOL

INFORMATIONEN ZUM UMWELTSCHUTZ SEITE 4

ALLGEMEINE HINWEISE UND RATSCHLÄGE SEITE 5

EINFRIEREN VON LEBENSMITTELN SEITE 5

AUFBEWAHRUNG VON LEBENSMITTELN SEITE 6

ABTAUEN DER GEFRIERTRUHE SEITE 7

REINIGUNG UND PFLEGE SEITE 7

STÖRUNG-WAS TUN SEITE 8

KUNDENDIENST SEITE 8

AUFSTELLUNG SEITE 9

VOR DEM GEBRAUCH DER GEFRIERTRUHE

Damit Sie den größtmöglichen Nutzen aus Ihrer Gefriertruhe ziehen können, bitte aufmerksam die Produktangaben und die Bedienungsanleitung durchlesen, in der die Produktbeschreibung sowie nützliche Ratschläge für die Aufbewahrung der Lebensmittel enthalten sind.

Diese Anleitung und die entsprechenden Datenblätter mit den techn. Produktdaten bitte als Nachschlagewerk gut aufheben.

• Nach dem Auspacken die Gefriertruhe auf Beschädigungen überprüfen und kontrollieren, ob der Deckel einwandfrei schließt. Mögliche Transportschäden müssen dem Händler innerhalb von 24 Stunden nach Anlieferung gemeldet werden.
• Nach der Aufstellung mindestens 2 Stunden warten, bevor das Gerät in Betrieb genommen wird, damit der Kühlkreis seine volle Funktionstüchtigkeit erreichen kann.
• Vor dem Anschluss des Netzsteckers bitte das Kapitel "Aufstellung" lesen.

INFORMATIONEN ZUM UMWELTSCHUTZ

1. Verpackung

Das Verpackungsmaterial ist zu 100% wiederverwertbar und durch ein Recyclingsymbol gekennzeichnet. Für die Entsorgung die örtlichen Vorschriften beachten. Das Verpackungsmaterial (Plastikbeutel usw.) außerhalb der Reichweite von Kindern aufbewahren, da es eine mögliche Gefahrenquelle darstellt.

2. Produkt

Die Gefriertruhe wurde aus wiederverwertbaren Materialien hergestellt. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Das Stromkabel durchschneiden, um das Gerät funktionsuntüchtig zu machen. Das Gerät ordnungsgemäß bei den speziellen Sammelstellen für die Wiedergewinnung der Kühlgase abgeben.

Information:

Dieses Gerät ist FCKW-frei (der Kältekreislauf enthält R134a) oder FKW-frei (der Kältekreislauf enthält R600a - Isobutan). Für detaillierte Angaben bitte Typenschild auf der Geräterückseite einsehen

ALLGEMEINE HINWEISE UND RATSCHLÄGE

• Belüftungsöffnungen der Gefriertruhe nicht abdecken oder zustellen.
• Keine Glasbehälter mit flüssigem Inhalt in die Gefriertruhe stellen, da diese platzen können.
• Eiswürfel oder Wassereis nicht sofort nach Entnahme aus der Gefriertruhe essen, da sie Kälteverbrennungen hervorrufen können.
• Kindern das Spielen und Verstecken in der Gefriertruhe nicht gestatten, um Erstickungs- und Einschließgefahr zu vermeiden.
• Den Schlüssel (falls vorhanden) fern von Kindern und dem Gerät aufbewahren, um Einschließgefahr zu vermeiden.
  • Die in den Kälteakkus (falls vorhanden) enthaltene Flüssigkeit (ungiftig) nicht einnehmen.
• Vor jeder Reinigungs- und Wartungsarbeit das Gerät ausschalten oder den Netzstecker ziehen.
• Das Anschlusskabel darf nur durch eine autorisierte Person ersetzt werden.

KONFORMITÄTSERKLÄRUNG

- Dieses Gerät darf mit Lebensmitteln in Berührung kommen und entspricht dem ital. Gesetz 108 vom 25.01.1992 (EWG-Richtlinie 89/109).

Betrifft die Geräte mit Isobutan (R600a)

Isobutan ist ein Naturgas ohne umweltschädigende Auswirkungen, es ist jedoch entflammbar. Die Leitungen des Kältekreislaufs müssen daher unbedingt auf ihre Unversehrtheit überprüft werden.

EINFRIEREN VON LEBENSMITTELN

Die Gefriertruhe nur zur Lagerung von Tiefkühlware, zum Einfrieren frischer Lebensmittel und zur Herstellung von Eiswürfeln verwenden.

EINFRIEREN VON LEBENSMITTELN

• Sicherstellen, dass sich an den Wänden der Gefriertruhe keine zu dicke Reifschicht gebildet hat. Ansonsten das Gerät abtauen (siehe Kapitel "Reinigung und Pflege").
• Mindestens 24 Stunden vor dem Einfrieren frischer Lebensmittel die Schnellgefriertaste drücken Bei Geräten ohne Schnellgefriertaste den Thermostat auf die letzte Einstellung drehen.
  • Die Einfrierleistung des Geräts beachten.
  • Die einzufrierenden Lebensmittel einlegen und den Gefriertruhedeckel für 24 Stunden geschlossen lassen. Nach Ablauf dieser Zeit die Schnellgefrierfunktion wieder ausschalten.
• Zum Erreichen der maximalen Einfrierqualität gemäß Typenschild (siehe Abbildung D im Kapitel "Aufstellung"), wird empfohlen, die Benutzung der Schnellgefrierfunktion vor Eingabe der Lebensmittel auf 48 Stunden zu erhöhen.

VORBEREITUNG DER FRISCHEN LEBENSMITTEL VOR DEM EINFRIEREN

• Die einzufrierenden, frischen Lebensmittel einwickeln und verschließen in: Aluminium- oder Klarsichtfolie, wasserundurchlässigen Kunststoffverpackungen und Polyäthylenbehältern, soweit diese für die einzufrierenden Lebensmittel geeignet sind.
• Nur frische, reife und hochwertige Lebensmittel einfrieren.
• Frisches Gemüse und Obst sollten möglichst sofort nach der Ernte eingefroren werden, damit Nährstoffgehalt, Struktur und Konsistenz sowie Farbe und Geschmack erhalten bleiben.
• Fleisch und Wild sollten vor dem Einfrieren über eine ausreichend lange Zeit abgehängt werden.

Hinweis:

- Warme Speise stets abkühlen lassen, bevor sie in die Gefriertruhe gelegt werden.

EINFRIEREN VON LEBENSMITTELN

EINFRIEREN FRISCHER SPEISEN

• Die einzufrierenden Speisen direkt an die Wände der Gefriertruhe legen, siehe Abbildung:
A) - einzufrierende Lebensmittel, B) - bereits eingefrorene Lebensmittel.
- Einen direkten Kontakt der einzufrierenden Lebensmittel mit den bereits eingefrorenen Lebensmitteln vermeiden.
- Um das Einfrierergebnis zu verbessern und die Einfrierzeit zu verkürzen, sollten die Lebensmittel in kleine Portionen unterteilt werden; diese Aufteilung ist auch zur späteren Verwendung der tiefgefrorenen Speisen nützlich.

AUFBEWAHRUNG VON LEBENSMITTELN

Die Aufbewahrungsdauer für eingefrorene frische Lebensmittel entnehmen Sie bitte nachstehender Tabelle.

KLASSIFIZIERUNG DER EINGEFRORENEN SPEISEN

Die eingefrorenen Speisen in der Gefriertruhe anordnen und klassifizieren.

Auf der Verpackung sollte das Haltbarkeitsdatum angegeben werden, um einen rechtzeitigen Verzehr der Speise zu gewährleisten.

RATSCHLÄGE FÜR DIE AUFBEWAHRUNG VON TIEFKÜHLWARE

Beim Einkauf von Tiefkühlware sollten Sie auf folgendes achten:

• Die Verpackung darf nicht beschädigt sein, da sonst der Inhalt nicht mehr einwandfrei sein könnte. Wenn die Verpackung aufgebläht ist oder feuchte Flecken aufweist, ist das Produkt nicht optimal gelagert worden und der Inhalt könnte angetaut sein.
  • Die Tiefkühlware als letztes in den Korb legen und für den Transport stets eine Kühltasche verwenden.
  • Die Tiefkühlware zu Hause sofort in die Gefriertruhe legen.
• Temperaturschwankungen vermeiden bzw. auf ein Minimum reduzieren. Das auf der Verpackung angegebene Verfallsdatum beachten.
• Für die Konservierung der Tiefkühlware stets die Anweisungen auf der Verpackung befolgen.

MONATE SPEISEN

2-3
4-6
6-8
10-12

Hinweis:

Auf- oder angetaute Lebensmittel sofort verbrauchen. Die aufgetauten Speisen nicht ein zweites Mal einfrieren, es sei denn, sie wurden zur Zubereitung eines gekochten Gerichts verwendet. Nach dem Kochen können aufgetaute Lebensmittel wieder eingefroren werden.

Länger andauernder Stromausfall - Was tun:

- den Gefriertruhendeckel nur zur etwaigen Anordnung der Kälteakkus (falls vorhanden) über die eingefrorenen Speisen auf der rechten und linken Seite der Gefriertruhe öffnen. Dadurch wird der Temperaturanstieg verlangsamt.

ABTAUEN DER GEFRIERTRUHE

Wenn die Reifbildung an den Gefriertruhewänden eine Schichtdicke von 5-6 mm erreicht, sollte das Gerät abgetaut werden.

• Dazu den Netzstecker ziehen.
- Alle Lebensmittel aus der Gefriertruhe entnehmen und eng aneinander in Zeitungspapier einwickeln. Diese Pakete an einen kühlen Ort bringen oder in eine Kühltasche legen.
- Den Deckel der Gefriertruhe offen lassen.
- Den inneren Verschluss des Tauwasserablaufs (falls vorhanden) entfernen.
- Den externen Verschluss des Tauwasserablaufs (falls vorhanden) entfernen und wie in Abbildung (A) anordnen.
- Eine Schale unter den Tauwasserablauf stellen, um das ablaufende Wasser aufzufangen. Falls vorhanden, zu diesem Zweck die Auffangschale (B) verwenden.
- Der Abtauvorgang kann beschleunigt werden, in dem die Reifschichten mit Hilfe eines Spachtels von den Gefriertruhewänden abgetrennt werden.
- Den Reif vom Gefriertruhenboden entfernen.
- Um irreparable Schäden des Gefrierfachs zu vermeiden, keine Metallwerkzeuge
- Oder Scheuermittel zur Reifbeseitigung verwenden und den Gefrierraum nicht künstlich erhitzen.

• Den Innenraum der Gefriertruhe sorgfältig trocknen.
• Nach dem Abtauen den Verschluss wieder einsetzen.
  • Wiedereinschalten des Geräts.

REINIGUNG UND PFLEGE

Um einen optimalen Betrieb des Geräts zu gewährleisten, sollte es mindestens einmal pro Jahr gereinigt und gewartet werden.

• Reifbildung am oberen Rand des Geräts entfernen.
• Den Innenraum mit einem Schwamm und einer Lösung aus lauwarmem Wasser und/oder Neutralreiniger reinigen.
  • Die Lüftungsgitter des Motors (falls vorhanden) reinigen.

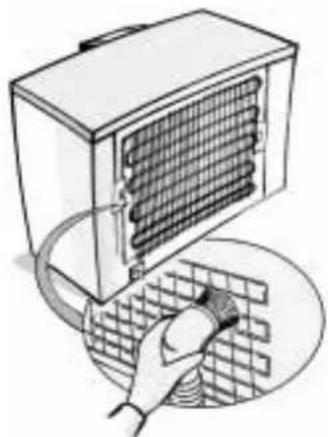

• Den Staub vom rückseitig angebrachten Kondensator entfernen.

Hinweis:

Vor jeder Reinigungs- und Wartungsarbeit den Netzstecker ziehen.

Weder Scheuerpaste oder -schwämmchen noch Fleckenentferner (z. B. Azeton, Trielin) zur Reinigung des Gerätes verwenden.

1. Die rote Kontrolllampe bleibt eingeschaltet.

• Soll das Gerät abgetaut werden?
- Wird eine korrekte Verriegelung des Deckels durch fehlerhaft angeordnete Lebensmittel verhindert?
- Ist das Gerät in der Nähe einer Wärmequelle aufgestellt?
- Ist der Thermostat richtig eingestellt?
- Sind das Lüftungsgitter und der Kondensator sauber?

2. Zu lautes Betriebsgeräusch.

• Ist das Gerät korrekt nivelliert?
• Berührt das Gerät andere Möbelstücke oder Gegenstände, die Vibrationen übertragen könnten?
• Ist die Verpackung von der Gefriertruhenbasis entfernt worden?

Hinweis: Ein leichtes durch die Zirkulation des Kältemittels hervorgerufenes Betriebsgeräusch ist auch nach dem Abschalten des Kompressors völlig normal.

3. Die grüne Kontrolllampe ist erloschen und das Gerät funktioniert nicht.

• Ist der Strom ausgefallen?
• Ist der Netzstecker richtig angeschlossen?
• Ist das Stromkabel unterbrochen?

4. Die grüne Kontrolllampe ist erloschen und das Gerät funktioniert.

• Die grüne Kontrolllampe ist defekt. Kundendienst zwecks Austausch der Kontrolllampe anrufen.

5. Der Kompressor läuft ununterbrochen.

• Sind warme Speisen in die Gefriertruhe gestellt worden?
• Ist der Deckel der Gefriertruhe für längere Zeit offen geblieben?
• Ist das Gerät in zu warmer Umgebung oder in der Nähe einer Wärmequelle aufgestellt?
• Ist der Thermostat richtig eingestellt?
• Ist die Schnellabtaufunktion ungewollt gewählt worden?

6. Übermäßige Reifbildung am oberen Rand des Geräts?

• Sind die Verschlüsse des Tauwasserabflusses richtig eingesetzt?
• Ist der Deckel richtig verschlossen?
• Ist die Deckeldichtung verformt? (Siehe Kapitel "Aufstellung").
• Sind die vier Schutzvorrichtungen entfernt worden? (Siehe Kapitel "Aufstellung").

7. Kondenswasserbildung auf den Außenwänden der Gefriertruhe.

• Unter bestimmten klimatischen Bedingungen (relative Luftfeuchte über 85%) oder bei Aufstellung des Geräts in feuchter und gering belüfteter Umgebung ist Kondenswasserbildung völlig normal. Diese Erscheinung hat keinen Einfluss auf die Geräteleistung.

8. Ungleichmäßige Reifbildung an den Innenwänden der Gefriertruhe.

- Diese Erscheinung ist völlig normal.

KUNDENDIENST

Bevor Sie den Kundendienst rufen

1. Erst prüfen, ob Sie die Störung selbst beheben können (siehe "Störung-Was tun").
2. Schalten Sie das Gerät nochmals ein, um zu prüfen, ob die Störung immer noch vorliegt. Bei negativem Ergebnis das Gerät ausschalten und den Versuch nach einer Stunde wiederholen.
3. Bleibt das Ergebnis negativ, den Kundendienst benachrichtigen. Bitte folgende Daten angeben:
4. Art der Störung,
5. Gerätemodell,

- Servicenummer (Ziffer hinter dem Wort "SERVICE" auf dem Typenschild auf der Geräterückseite),

• Ihre vollständige Anschrift,
• Ihre Telefonnummer mit Vorwahl.

SERVICE

0000 000 00000

AUFSTELLUNG

• Das Verpackungsmaterial (Plastikbeutel usw.) entfernen und außerhalb der Reichweite von Kindern aufbewahren, da es eine mögliche Gefahrenquelle darstellt.
  • Die vier zwischen Deckel und Gerät eingesetzten Schutzvorrichtungen entfernen (A).
• Achtung: Zwei der vier Schutzvorrichtungen (A), welche zum Schutz des Deckels während des Transports dienen, sind in die entsprechenden Sitze der Plastikhalterungen des Kondensators in der Geräterückwand einzuführen (E). Diese Maßnahme ist notwendig, um einen korrekten Abstand des Geräts von der Wand zu gewährleisten.
  • Die Verpackung von der Gefriertruhenbasis entfernen (B).
• Nach dem Anschluss der Gefriertruhe und nach Erreichen der korrekten Betriebstemperatur (nach ca. einer Stunde) sicherstellen, dass die Schnellgefriertaste nicht gedrückt ist (gelbe Kontrolllampe erloschen).
• Während der Kühlphase ist der Gefriertruhendeckel verriegelt, bis die korrekte Betriebstemperatur erreicht ist (ca. nach einer Stunde).
• Sicherstellen, dass der Verschluss des Tauwasserabflusses (falls vorhanden) korrekt eingesetzt ist (C).
• Sicherstellen, dass die Deckeldichtung nicht verformt ist: Zur Korrektur einer etwaigen Verformung die Dichtung z.B. mit einem Föhn erwärmen.
• Vor dem Anschluss des Geräts an das Stromnetz prüfen, ob der auf dem Typenschild angegebene Spannungswert mit der verfügbaren Spannung übereinstimmt (siehe untere Abbildung).
• Nach der Aufstellung der Gefriertruhe sicherstellen, dass das Gerät nicht auf dem Netzkabel steht.
• Das Gerät an einem trockenen und gut belüfteten Ort und nicht in der Nähe von Wärmequellen aufstellen oder direktem Sonnenlicht aussetzen.
• Für einen korrekten Betrieb Ihres Gerätes und zur Vermeidung einer Deckelbeschädigung während des Öffnens des Deckels sollte ein Abstand von mindestens 7 cm zur Rückwand und 7 cm zu den Seitenwänden eingehalten werden.
  • Das mitgelieferte Zubehör einsetzen.

ELEKTRISCHER ANSCHLUSS

• Die elektrischen Anschlüsse müssen den örtlichen Vorschriften entsprechend ausgeführt werden.

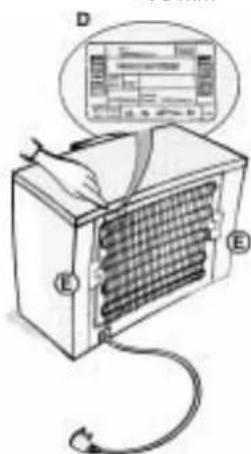

• Die Daten zur Spannung und Leistungsaufnahme können dem

Typenschild an der Geräterückwand entnommen werden (D).

• Die Erdung des Geräts ist gesetzlich vorgeschrieben. Der Hersteller haftet nicht für eventuelle Schäden an Personen, Haustieren oder Sachen, die infolge Nichtbeachtung der o. g. Vorschriften entstehen.
- Falls Stecker und Steckdose nicht desselben Typs sind, die Steckdose von einer Fachkraft auswechseln lassen.
• Keine Verlängerungskabel oder Mehrfachadapter verwenden.

ELEKTRISCHE ABSCHALTUNG

• Die elektrische Abschaltung des Geräts muss durch Ziehen des Netzsteckers oder durch einen der Steckdose vorgeschalteten Zweipolschalter möglich sein.
