HDP 2L36W - Geschirrspüler HOOVER - Kostenlose Bedienungsanleitung

Produkttyp	Geschirrspüler
Marke	Hoover
Modell	HDP 2L36W
Abmessungen (mit Arbeitsplatte)	60 x 85 x 60 cm (B x H x T)
Abmessungen (ohne Arbeitsplatte)	59,8 x 82 x 57,3 cm (B x H x T)
Tiefe bei geöffneter Tür (mit Arbeitsplatte)	120 cm
Tiefe bei geöffneter Tür (ohne Arbeitsplatte)	117 cm
Fassungsvermögen	13 Gedecke (EN 50242)
Wasserversorgungsdruck	0,08 MPa – 0,8 MPa
Programme	Intensiv, Universal, Eco, Schnell 29', Auffrischen, Geschirrspülerreiniger
Energieverbrauch (Intensiv)	2,00 kWh
Wasserverbrauch (Intensiv)	19,5 L
Energieverbrauch (Universal)	1,38 kWh
Wasserverbrauch (Universal)	13,5 L
Energieverbrauch (Eco)	0,92 kWh
Wasserverbrauch (Eco)	10 L
Energieverbrauch (Schnell 29')	0,73 kWh
Wasserverbrauch (Schnell 29')	9 L
Stromverbrauch (Aus-Modus / Bereitschaftsmodus)	0,45 W / 0,45 W
Salzbehälterkapazität	1,5 – 1,8 kg
Klarspülerdosierung	1 bis 6 Stufen (empfohlen Stufe 4)
Wasserenthärtungsstufen	6 Stufen (0–5)
Startzeitvorwahl	3, 6 oder 9 Stunden
Besondere Merkmale	Impulswäsche, Super-Eco-Option, Salzmangelanzeige, Überlaufschutz, Selbstreinigender Mikrofilter, Verstellbarer Oberkorb, Herausnehmbarer Besteckkorb
Sicherheitsmerkmale	Kindersicherheit (ab 8 Jahren mit Aufsicht), Überlaufschutz, erfordert neue Schlauchsätze

Häufig gestellte Fragen - HDP 2L36W HOOVER

Wie stelle ich den Wasserenthärtergrad an meinem Geschirrspüler Hoover HDP 2L36W ein?

Stellen Sie sicher, dass der Geschirrspüler ausgeschaltet ist. Halten Sie die Taste PROGRAMMWAHL gedrückt und drücken Sie EIN/AUS, um das Gerät einzuschalten. Halten Sie die Taste mindestens 5 Sekunden gedrückt, bis ein akustisches Signal ertönt. Drücken Sie dann wiederholt die Taste PROGRAMMWAHL, um die gewünschte Stufe (0 bis 5) auszuwählen. Schalten Sie das Gerät mit EIN/AUS aus, um zu speichern.

Welches Spülmittel sollte ich in diesem Geschirrspüler verwenden?

Verwenden Sie nur Spülmittel, die speziell für Geschirrspüler entwickelt wurden, wie Pulver, Flüssigkeit oder Tabs. Vermeiden Sie Handspülmittel. Für beste Ergebnisse mit Kombiprodukten (z. B. 3-in-1) befolgen Sie die Packungsanweisungen. Legen Sie Tabs in das Hauptspülmittelfach, nicht direkt in den Innenraum.

Wie reinige ich die Filter des Hoover HDP 2L36W?

Zum Reinigen der Filter drehen Sie den Griff gegen den Uhrzeigersinn, um die Filtereinheit zu entnehmen. Entfernen Sie den Zentralbehälter und den Siebfilter, dann waschen Sie alle Teile unter fließendem Wasser. Verwenden Sie bei Bedarf eine kleine Bürste. Setzen Sie den Filter wieder ein, indem Sie ihn im Uhrzeigersinn festschrauben, und stellen Sie sicher, dass er richtig sitzt. Überprüfen Sie die Filter nach jedem Spülgang; der selbstreinigende Mikrofilter sollte alle zwei Wochen überprüft werden.

Warum startet mein Geschirrspüler nicht? Was sollte ich überprüfen?

Wenn der Geschirrspüler völlig tot ist, überprüfen Sie, ob der Stecker eingesteckt ist, die EIN/AUS-Taste gedrückt wurde und die Tür geschlossen ist. Überprüfen Sie auch die Stromversorgung und die Sicherung. Bei Wasserproblemen stellen Sie sicher, dass der Wasserhahn geöffnet ist, der Zulaufschlauch nicht geknickt ist und der Filter am Schlauchende sauber ist.

Wie belade ich den Oberkorb für große Teller?

Bei Verwendung von Tellern mit 29–32,5 cm Größe laden Sie diese in den Unterkorb und stellen Sie den Oberkorb in die obere Position. Drehen Sie die vorderen Anschläge A nach außen, entfernen Sie den Korb, montieren Sie ihn in der oberen Position und setzen Sie die Anschläge wieder ein. Teller größer als 20 cm können in dieser Position nicht im Oberkorb beladen werden.

Was bewirkt die Taste 'Super Eco'?

Die SUPER ECO-Taste spart Energie und Zeit, indem sie die Waschwassertemperatur und die Trocknungszeit während des letzten Spülgangs reduziert. Sie wird für leicht verschmutzte Ladungen empfohlen. Lassen Sie die Tür nach dem Programm einen Spalt offen, um die Trocknung zu verbessern.

Wie stelle ich eine Startzeitvorwahl ein?

Wählen Sie ein Programm mit der Taste PROGRAMMWAHL. Drücken Sie wiederholt STARTZEITVORWAHL, um 3, 6 oder 9 Stunden auszuwählen. Drücken Sie dann START, um den Countdown zu beginnen. Die entsprechende Zeitanzeige blinkt. Zum Abbrechen halten Sie RESET 3 Sekunden lang gedrückt.

Wie schalte ich den Programmende-Alarm aus?

Stellen Sie sicher, dass der Geschirrspüler ausgeschaltet ist. Halten Sie die Taste PROGRAMMWAHL gedrückt und drücken Sie EIN/AUS, um einzuschalten. Halten Sie die Taste mindestens 15 Sekunden gedrückt, bis zwei Signale ertönen. Lassen Sie los und drücken Sie dann dieselbe Taste erneut. Die Kontrollleuchten blinken, um anzuzeigen, dass der Alarm ausgeschaltet ist. Schalten Sie das Gerät aus, um zu bestätigen.

Was tun, wenn weiße Flecken auf meinem Geschirr sind?

Weiße Flecken deuten normalerweise auf hartes Wasser hin. Überprüfen Sie den Salzbehälter und füllen Sie gegebenenfalls nach, und stellen Sie die Klarspülerdosierung ein. Wenn das Problem weiterhin besteht, erhöhen Sie den Wasserenthärtergrad. Stellen Sie auch sicher, dass Sie die richtige Spülmittelmenge verwenden.

Wie installiere ich den Geschirrspüler unter einer Arbeitsplatte?

Entfernen Sie die Arbeitsplatte des Geschirrspülers, indem Sie die Schrauben unter der Hinterkante lösen (Abb. 6a). Nach dem Entfernen MÜSSEN die Schrauben wieder eingedreht werden (Abb. 6b). Die Höhe reduziert sich auf 82 cm und passt unter Standardarbeitsplatten. Stellen Sie die Füße bei Bedarf ein.

BEDIENUNGSANLEITUNG HDP 2L36W HOOVER

Generelle Sicherheitshinweise	Seite	31
Intallation	Seite	33
Wasseranschluss	Seite	34
Einfüllen des Salzes	Seite	36
Oberkorb verstellen	Seite	37
Geschirr einordnen	Seite	38
Informationen für Normtests	Seite	40
Spülmittel einfüllen	Seite	41
Die verschiedenen Spülmittel	Seite	42
Klarspülmittel einfüllen	Seite	43
Filterreinigung	Seite	44
Praktische Hinweise	Seite	45
Wartung und Pflege	Seite	46
Beschreibung der Bedienelemente	Seite	47
Technische Daten	Seite	47
Programmwahl und Sonderfunktionen	Seite	48
Liste der Programme	Seite	52
Wasserenthärter	Seite	54
Fehlersuche	Seite	55

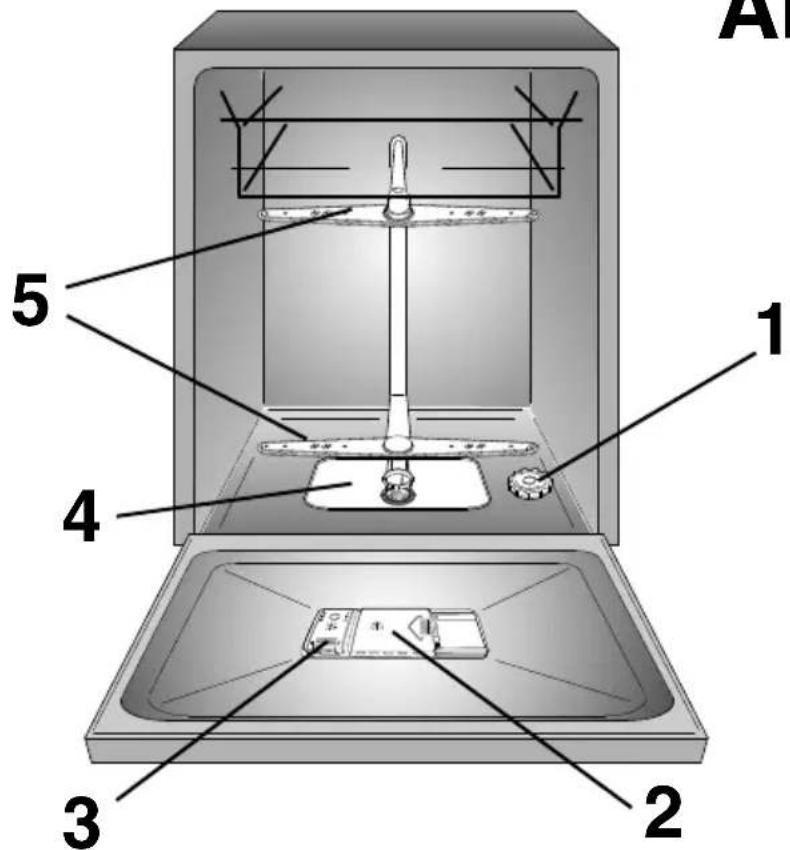

Abb. A

Lesen Sie bitte die Anweisungen dieses Heftes aufmerksam durch. Es enthält wichtige Hinweise zur sicheren Installation, zur Bedienung, zur Pflege und zur optimalen Verwendung der Spülmaschine.

Bewahren Sie das Heft zu einer späteren Nutzung sorgfältig auf.

GENERELLE SICHERHEITSHINWEISE

■ Dieses Gerät ist ausschließlich für den Haushaltsgebrauch konzipiert bzw. für den haushaltsnahen Gebrauch, wie z.B:

• Teeküchen für das Personal von Büros, Geschäften oder ähnlichen Arbeitsbereichen;
• Ferienhäuser;
• Gäste von Hotels, Motels und anderen Wohneinrichtungen;
• Gäste von Apartments/Ferienwohnungen, Bed and Breakfast Einrichtungen.

Eine andere Nutzung als die normale Haushaltsnutzung, wie z.B. gewerbliche oder professionelle Nutzung durch Fachpersonal, ist auch im Falle der oben erwähnten Einrichtungen ausgeschlossen.

Sollte das Gerät entgegen diesen Vorschriften betrieben werden, kann dies die Lebensdauer des Gerätes beeinträchtigen und den Garantieanspruch gegenüber dem Hersteller verwirken.

Eventuelle Schäden am Gerät oder andere Schäden oder Verluste, die durch eine nicht haushaltsnahe Nutzung hervorgerufen werden sollten (selbst wenn sie in einem Haushalt erfolgen), werden, so weit vom Gesetz ermöglicht, vom Hersteller nicht anerkannt.

■ Kinder unter 8 Jahren sowie Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer

Unerfahrenheit oder Unkenntnis nicht in der Lage sind, die Waschmaschine sicher zu bedienen, dürfen die Waschmaschine nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen, sich in der Nähe aufhalten oder das Gerät saubermachen.

Kinder sollten nicht mit dem Gerät spielen.

Reinigung und Benutzerwartung sollten nicht von Kindern ohne Einführung, ausgeführt werden.

■ Kinder sollten über das Gerät aufgeklärt werden, damit Sie nicht mit dem gerät spielen.

- Kinder unter 3 Jahren dürfen sich nicht unbeaufsichtigt in der Nähe des Gerätes aufhalten oder spielen.

■ Falls das Netzkabel ersetzt werden sollte, wenden Sie sich bitte an den zuständigen Technischen Kundendienst.

Das Gerät muss an die Wasserversorgung mit neuen Schläuchen angeschlossen werden. Alte Schläuche dürfen nicht wiederverwendet werden.

■ Für einen ordnungsgemäßen Betrieb muss der Wasserleitungsdruck konstant zwischen min. 0,08 MPa und max. 0,8 MPa liegen.

■ Falls Sie das Gerät auf einen Teppich oder Teppichboden aufstellen, achten Sie darauf, dass die Lufteinlässe am Boden des Gerätes nicht verstopft werden.

■ Nach der Installation, sollte das Gerät so positioniert sein, dass der Stecker frei zugänglich ist.
■ Für die maximale Beladung des Geschirrspülers, beziehen Sie sich bitte auf die Tabelle/den Abschnitt "TECHNISCHE DATEN".

ACHTUNG!

Messer und sonstige scharfe Gegenstände sind mit der Spitze nach unten in den Besteckkorb zu stellen oder in andere Bereiche der Geschirrkörbe liegend einzuordnen.

■ Die Tür sollte nach Be- und Entladen möglichst immer geschlossen gehalten werden, da ggf. Stolpergefahr etc. besteht.
■ Für die technischen Daten des Produktes schauen Sie bitte auf der Internetseite des Herstellers nach.

Sicherheitsanweisungen

■ Überprüfen Sie, ob der Strom abgeschaltet ist oder holen Sie sich professionelle Hilfe dazu.

Der Hersteller lehnt die Haftung für jegliche Schäden, die durch nicht ordnungsgemäße Erdung entstanden sind, ab.

■ Vergewissern Sie sich, dass das Gerät das Netzkabel nicht einklemmt oder verknickt.

■ Elektrische Grossgeräte sollten möglichst nicht an Verlängerungen oder Mehrfachsteckdosen angeschlossen werden.

■ Den Netzstecker niemals am Kabel aus der Steckdose ziehen, sondern am Stecker selbst.
■ Setzen Sie Gerät keinen Witterungseinflüssen (Regen, Sonne usw.) aus.
■ Stützen Sie sich oder setzen Sie sich niemals auf die offene Tür, da das Gerät umkippen könnte.

■ Die Spülmaschine ist zum Spülen von Küchengeräten und Geschirr vogesehen. Mit Benzin, Lack, Stahl- oder Eisenresten verschmutzte Gegenstände, sowie Werkzeuge, die mit ätzen-den Chemikalien, Säuren oder alkalischen Substanzen in Berührung gekommen sind, gehören nicht in die Spülmaschine.

■ Ist in Ihrer Wohnung ein System zur Wasserenthärtung vorhanden, so brauchen Sie kein Salz in den Wasserenthärter der Spülmaschine zu geben.

■ Schalten Sie das Gerät im Falle von Störungen oder Fehlfunktionen aus, ziehen Sie den Netzstecker und schließen Sie die Wasserzufuhr. Unternehmen Sie nichts auf eigene Faust! Wenden Sie sich immer an den Kundendienst. Nur so können Sie sicher sein, dass Original-Austauschteile verwendet werden. Bitte beachten Sie diese Regeln sorgfältig, denn die Nichtbeachtung kann die Sicherheit des Gerätes beeinträchtigen.

■ Falls Sie die Maschine nach dem Entfernen der Verpackung bewegen müssen, versuchen Sie nicht, diese an der Unterseite der Tür anzuheben. Öffnen Sie die Tür leicht und heben Sie die Maschine, an der Oberseite.
■ Für die Installation von Einbaugeräten, beziehen Sie sich bitte auf die spezifischen Kapitel oder auf die Anweisungen in der beiliegenden Broschüre.

Mit der Anbringung des CE - Zeichens am Gerät zeigen wir an, dass wir sämtliche für dieses Produkt geltenden und notwendigen europäischen Sicherheits-, Gesundheits- und Umweltstandards einhalten und hierfür haftbar sind.

INSTALLATION IN EINBAUKÜCHEN

Beistellen

■ Der Geschirrspülautomat wird mit der Normhöhe - 85 cm hergestellt und kann daher an die modernen Küchenmöbel gleicher Höhe angebaut werden. Um das Gerät genau auszurichten, regulieren Sie die Stellfüße.
■ Die Abdeckplatte ist eine widerstandsfähige Arbeitsplatte aus Kunststoff. Sie ist hitzebeständig und kratzfest, fleckenabstoßend und leicht abwaschbar (Abb. 5).

Unterbauen

Die obere Arbeitsfläche des Geschirrspülers kann ganz abgenommen werden, wodurch sich die Höhe auf 82 cm reduziert (Abb. 7).

Lösen Sie die beiden hinteren Schrauben (Abb. 6a).

Gemäß den internationalen Normen kann der Spülautomat somit einwandfrei untergebaut werden.

WICHTIG Nachdem die Arbeitsplatte entfernt wurde, MÜSSEN die Schrauben wieder an ihre Stelle eingeschraubt werden (Abb. 6b).

WASSERANSCHLUSS

WICHTIG

Das Gerät muss an die Wasserversorgung mit neuen Schläuchen angeschlossen werden. Alte Schläuche dürfen nicht wiederverwendet werden.

■ Die Anordunung der Schläuche für den Zu- und Ablauf des Wassers kann wahlweise nach rechts oder links erfolgen.

WICHTIG

Der Geschirrspüler kann nach Bedarf sowohl an einem Kalt- als auch an einem Warmwasseranschluss angeschlossen werden. Die Temperatur des Warmwassers darf 60°C nicht überschreiten.

■ Für einen ordnungsgemäßen Betrieb muss der Wasserleitungsdruck konstant zwischen min. 0,08 MPa und max. 0,8 MPa liegen.

■ Am oberen Ende des Zulaufschlauches sollte ein Absperrhahn angebracht sein, damit die Maschine bei Nichtgebrauch vom Wassernetz getrennt werden kann (Abb. 1B).

■ Der Geschirrspüler wird mit einem Zulaufschlauch mit 3/4" Gewindering geliefert (Abb. 2).

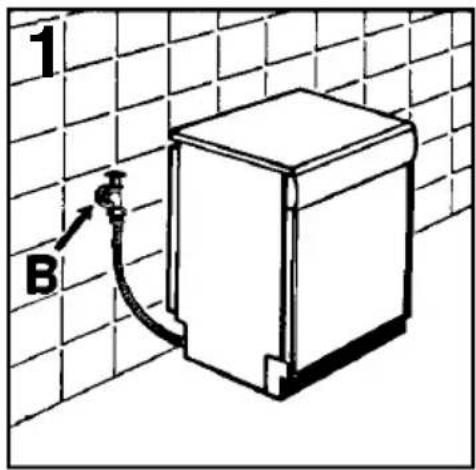

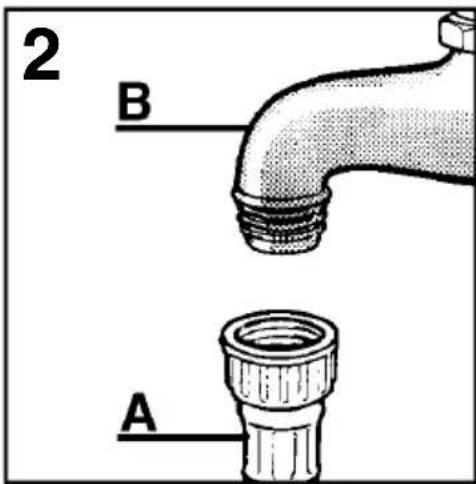

■ Der Zulaufschlauch "A" muß auf den Wasserhahn "B" mit 3/4 Gewindering aufgeschraubt werden. Achten Sie darauf, dass das Gewinde fest angezogen wird.

■ Falls erforderlich, kann der Zulaufschlauch auf eine Länge von bis zu 2,50 Metern verlängert werden. Den entsprechenden Schlauch können Sie als Originalzubehör über den Kundendienst beziehen.

■ Wird das Gerät an einem neuen oder an einem seit längerer Zeit nicht mehr gebrauchten Wasseranschluss angeschlossen, so sollte das Wasser einige Minuten abfließen, bevor der Zulaufschlauch angeschlossen wird. Somit wird verhindert, daß Sand- oder Rostpartikeln den Wasserfilter verstopfen.

Anschluss an den Wasserablauf

■ Das Schlauchende in dem festen Ablauf befestigen.

Der Schlauch darf nicht geknickt werden, damit der Wasserablauf nicht verhindert wird (Abb. 4).

■ Das Innendurchmesser des Ablaufrohres muß mindestens 4 cm betragen und bei einer Höhe von mindestens 40 cm liegen.

■ Es wird empfohlen, einen Siphon zu verwenden (Abb. 4 X).

■ Falls erforderlich kann der Ablaufschlauch bis zu 2,5 m verlängert werden, wobei die Höhe vom Boden mindestens 85 cm betragen muß. Der entsprechende Verlängerungsschlauch ist als Originalzubehör über den Kundendienst erhältlich.

Das gebogene Schlauchende kann auch am Spülbeckenrand eingehängt werden. Achten Sie darauf, dass der Schlauch nicht im Wasser getaucht wird, um einen Rücklauf des Wassers beim Spülen zu verhindern (Abb. 4 Y).

■ Soll das Gerät untergebaut werden, muss der Krümmer des Ablaufschlauches direkt unter der Arbeitsplatte an der höchstmögliche Stelle angebracht werden (Abb. 4 Z).

■ Überprüfen Sie bei der Installation, dass weder der Zu- noch der Ablaufschlauch geknickt sind.

■ Für Geräte mit Waterblock erkundige Sie sich bitte bei Ihrem Kundendienst, da keine handelsübliche Verlängerung benutzt werden kann.

EINFÜLLEN DES SALZES

■ Das Auftreten von weißen Flecken auf Geschirr ist in der Regel ein Warnsignal, dass der Salzbehälter neu aufgefüllt werden muss.
■ Auf dem Geräteboden finden Sie die Öffnung für das Einfüllen des Regeneriersalzes.
■ Bitte verwenden Sie ausschließlich das speziell für Geschirrspüler angebotene Regeneriersalz.
Andere Salze enthalten unlösliche Anteile, die mit der Zeit die Funktion des Wasserenthärters beeinträchtigen können.

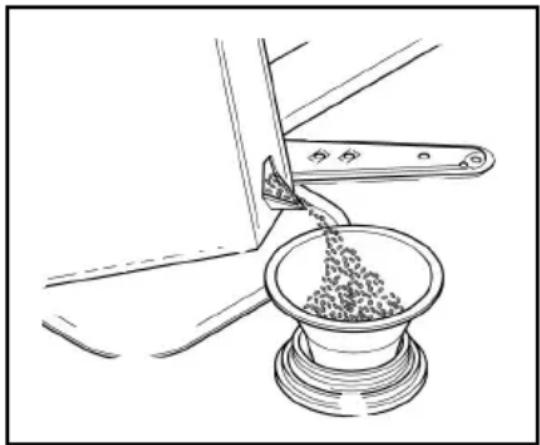

■ Zum Einfüllen des Salzes drehen Sie den Verschluss des im Boden des Gerätes befindlichen Salzbehälters auf.
Während des Nachfüllens wird ein wenig Wasser überlaufen, füllen Sie weiter Salz nach, bis der Behälter wieder ganz aufgefüllt ist und vermischen Sie dabei das Gemisch mit einem Löffel. Im Anschluss an das Nachfüllen des Salzes müssen Salzreste vom Gewinde entfernt werden. Danach Verschlusskappe wieder zudrehen.

WICHTIG

Nach der Zugabe des Salzes MÜSSEN SIE einen kompletten Spülprogramm oder das Vorspül-Programm durchführen.

■ Der Behälter faßt ca. 1,5 – 1,8 kg Salz. Um das Gerät effizient zu nutzen, muss der Salzbehälter regelmäßig, je nach Einstellung der Enthärteranlage häufiger oder seltener, nachgefüllt werden.

WICHTIG

Nur bei der Installation des Gerätes muss nach dem vollständigen Auffüllen des Salzbehälters solange Wasser zugegeben werden, bis der Behälter überläuft.

EINSTELLUNG DER HÖHE DES OBEREN GESCHIRRKORBES

Teller zwischen 29 cm und 32,5 cm Durchmesser werden in den unteren Geschirrkorb eingeordnet. Hierzu muss der Geschirrkorb folgendermaßen bis zur höchsten Position verstellt werden:

1. Drehen Sie die vorderen Stopper "A" nach außen;
2. Ziehen Sie den Geschirrkorb heraus und schieben Sie ihn in die oberste Position wieder ein;
3. Bringen Sie die Stopper wieder in die ursprüngliche Position zurück.

In dieser Einstellung kann der obere Korb nur mit Geschirr bis 20 cm Durchmesser beladen werden; die klappbaren Geschirrablagen können nicht nach oben geklappt werden.

EINORDNEN DES GESCHIRRS

Beladen des oberen Geschirrkorbes

■ Die klappbaren Geschirrablagen des oberen Geschirrkorbes ermöglichen eine flexible Nutzung des Raumangebots. Sie können nach unten oder nach oben geklappt werden.
■ Nach unten geklappt (A-A1), finden Tee- und Kaffeetassen, lange Messer und Schöpfkellen auf ihnen Platz. An den Rändern der Ablage können Kelchgläser eingehängt werden.

■ Stellen Sie die bewegliche Ablage senkrecht (B-B1) so passen flache und tiefe Teller in den oberen Korb. Die letzteren sortieren Sie bitte immer so ein, dass sie mit den Innenseiten nach vorne zeigen. Achten Sie auch darauf, dass zwischen den Tellern immer soviel Platz bleibt, dass das Wasser die gesamte Fläche erreichen kann.

Größere Teller mit einem Durchmesser ab 26 cm, sind leicht geneigt, mit der Innenseite nach vorne zeigend, in den Korb einzustellen.
■ Im oberen Geschirrkorb kann auch Spülgut wie Salatschüsseln und Plastikbehälter Platz finden. Sie sollten jedoch für einen sicheren Halt dieser Geschirrteile sorgen, damit sie nicht durch den Druck der Wasserstrahlen bewegt werden können.
Der obere Geschirrkorb bietet alle Eigenschaften, die zu einer möglichst flexiblen Nutzung erforderlich sind. Sie können ihn in zwei Reihen mit bis zu 24 Tellern bestücken, oder mit Gläsern in 5 Reihen mit bis zu 30 Stück je Spülgang oder natürlich auch mit gemischtem Spülgut.

Eine Standardbeladung für tägliches Spülen ist in den Abb. 1, 2 und 3 dargestellt.

Oberer Geschirrkorb (Abb. 1)

A = Tiefe Teller
B = Flache Teller
C = Dessertteller
D = Untertassen
E = Tassen
F = Gläser

Oberer Geschirrkorb (Abb. 2)

A = Tiefe Teller
B = Flache Teller
C = Dessertteller
D = Untertassen
E = Tassen
F = Gläser
G = Besteckkorb

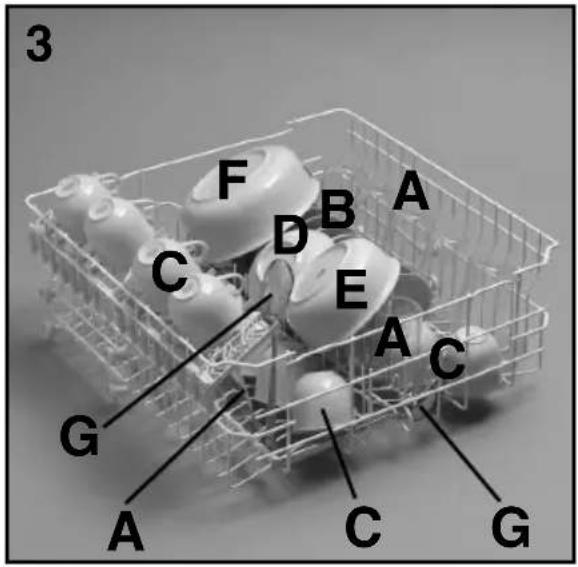

Oberer Geschirrkorb (Abb. 3)

A = Gläser
B = Untertassen
C = Tassen
D = Kleine Schalen
E = Mittlere Schalen
F = Große Schalen
G = Servierlöffel

Beladen des unteren Geschirrkorbes

■ Im unteren Korb können Sie Töpfe, Pfannen, Suppenschüsseln, Servierplatten, Salatschüsseln, Deckel, flache und tiefe Teller und Kellen unterbringen.
■ Stellen Sie das Besteck mit den Griffen nach unten in den dafür vorgesehenen Plastikbehälter, der dann in den unteren Geschirrkorb gestellt wird (Abb. 4 und 5). Achten Sie darauf, dass das Besteck die Rotation der Sprüharme nicht hindert.

WICHTIG

Der Unterkorb verfügt über einen Sicherheitsstop, der speziell im Fall der vollen Beladung dafür sorgt, dass der Korb nicht versehentlich aus der Führungsschiene gezogen wird. Zum Nachfüllen des Regeneriersalzes und zur Reinigung des Filters ist es notwendig, dass der Korb vollständig aus dem Gerät genommen wird.

Die richtige und rationelle Bestückung der Geschirrkörbe ist die Voraussetzung für ein optimales Spülergebnis.

Eine Standardbeladung für tägliches Spülen ist in den Abb. 4 und 5 dargestellt.

Unterer Geschirrkorb (Abb. 4)

A = Mittlere Töpfe
B = Große Töpfe
C = Pfannen
D = Deckel
E = Suppenschüsseln
F = Besteck
G = Bratpfannen, Kasserollen

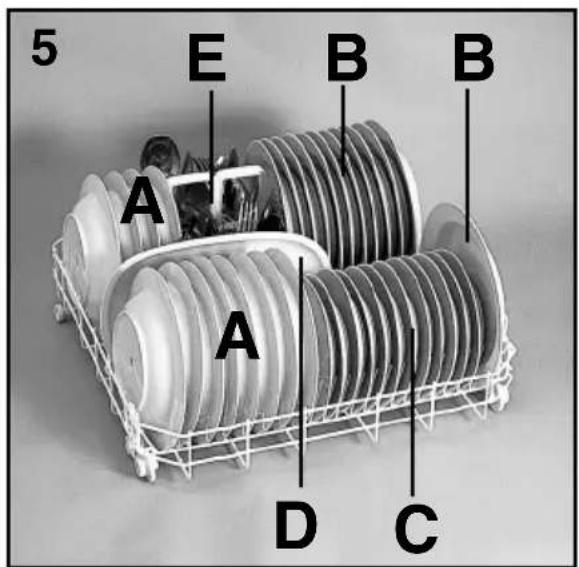

Unterer Geschirrkorb (Abb. 5)

A = Tiefe Teller
B = Flache Teller
C = Dessertteller
D = Servierplatten
E = Besteck

Besteckkorb (Abb. 6)

Der Besteckkorb besteht aus zwei trennbaren Teilen und bietet somit verschiedene Beladungsmöglichkeiten.

Die beiden Teile lassen sich durch entgegengesetztes Auseinanderschieben trennen.

Durch Ineinanderschieben der beiden Hälften wird der Besteckkorb wieder zusammengefügt.

Der obere Teil des Besteckkorbes kann entfernt werden, um eine flexible Nutzung zu ermöglichen.

Sie können die notwendigen Informationen zur Ausführung von Vergleichstests und Geräuschpegelmessungen (It. EN Normen) an folgende Adresse anfordern:

[e-mail]

Bitte geben Sie bei Ihrer Anfrage unbedingt die Modellbezeichnung und die komplette Matrikel- und Seriennummer des Gerätes lt. Matrikelschild an.

SPÜLMITTEL EINFÜLLEN

Das Spülmittel

WICHTIG

Spülmittel fürs Spülen mit der Hand eignen sich nicht für die Spülmaschine, da wichtige Bestandteile fehlen, die für beste Spülergebnisse notwendig sind.

Außerdem beeinträchtigen sie den korrekten Betrieb der Spülmaschine.

"CALGONIT" gewährleistet beste Spülergebnisse und ist überall im Handel erhältlich.

Spülmittel einfüllen

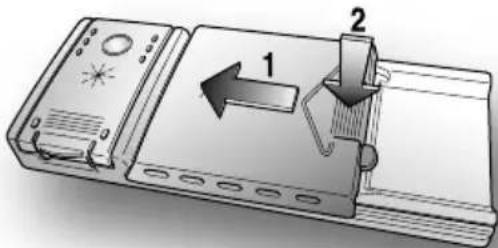

Der Spülmittelbehälter befindet sich im Türinneren (Abb. A "2"). Zum Öffnen des Deckels reicht ein leichter Druck auf dem Verschlusshaken (A). Am Ende eines jeden Spülgangs bleibt der Deckel geöffnet und ist somit sofort wieder betriebsbereit.

ACHTUNG!

Beim Einordnen des Geschirrs im unteren Korb achten Sie unbedingt darauf, dass das Geschirr die Öffnung des Deckels oder die Einspülung des Spülmittels nicht beeinträchtigt!

Die Spülmitteldosis kann je nach Art und Verschmutzungsgrad des Geschirrs variieren. Empfohlen wird eine Menge zwischen 20 und 30 g Spülmittel, das in die Spülmittelkammer (B) für den Hauptspülgang eingefüllt wird.

Nach Einfüllen des Spülmittels in den Behälter bitte den Deckel schließen, indem Sie ihn zuerst zurück über die Öffnung schieben (1) und dann bis zum spürbaren Einrasten herunterdrücken (2).

Bitte beachten Sie auch die Dosierungsanweisungen des Spülmittelherstellers auf der Verpackung. Eine unzureichende Menge beeinträchtigt das Spülergebnis, und eine zu hohe Dosierung bedeutet nur Verschwendung - das Resultat wird dadurch nicht verbessert.

WICHTIG

Eine richtige Dosierung ist zudem ein wichtiger Beitrag zum Umweltschutz.

DIE VERSCHIEDENEN SPÜLMITTEL

Tabs

Spülmittel in Tablettenform von unterschiedlichen Herstellern lösen sich unterschiedlich schnell auf. Als Folge davon könnten manche Tabs bei den Kurzprogrammen ihre Reinigungswirkung eventuell nicht voll entfalten, da sie sich nicht vollständig aufgelöst haben. Wenn Sie Tabs bevorzugen, empfehlen wir, längere Programme einzustellen, damit gewährleistet wird, dass das Spülmittel vollständig verbraucht wird.

WICHTIG

Um gute Spülergebnisse zu erzielen, MUSSEN Spülmittel-Tabs in den Spülmittelbehälter und NICHT direkt ins Geräteinnere gegeben werden.

Konzentrierte Spülmittel

Konzentrierte Spülmittel sind weniger alkalisch und enthalten natürliche Enzyme. Wenn Sie diese Spülmittel in den 50°C-Spülprogrammen verwenden, können Sie nicht nur einen Beitrag zur Reduzierung der Umweltbelastung leisten, sondern Sie schonen sowohl Ihr Geschirr als auch Ihre Spülmaschine. Spülprogramme bei 50°C sind speziell für die Verwendung von konzentrierten Spülmitteln konzipiert, damit die Enzyme ihre volle Wirkung entfalten und die Verschmutzungen des Geschirrs vollständig auflösen können. Somit erreichen Sie schon bei einer niedrigeren Spültemperatur dieselben guten Ergebnisse wie mit den Spülprogrammen bei 65°C.

Kombispülmittel mit Klarspüler

Spülmittel, die auch den Klarspüler enthalten, müssen ebenfalls in den Spülmittelbehälter gegeben werden. Der Behälter für den Klarspüler muss in diesem Fall leer sein (falls er noch nicht leer sein sollte, regulieren Sie die Zugabe von Klarspüler auf die kleinste Stufe, bevor Sie das Kombispülmittel verwenden).

Kombispülmittel "ALLES in 1"

Wenn Sie sich für ein Kombispülmittel "ALLES in 1" ("3 in 1" - "4 in 1" - "5 in 1", usw.) entscheiden, welches die Benutzung von Spezialsalz und/oder Klarspüler

überflüssig macht, sind die folgenden Hinweise unbedingt zu beachten:

■ Lesen Sie die Gebrauchshinweise des Spülmittelherstellers sorgfältig durch und wenden Sie das Geschirrspülmittel genau so, wie dort angegeben ist;
■ Die Wirksamkeit von Geschirrspülmitteln, die auch den Einsatz von Maschinensalz überflüssig machen, hängt von der Wasserhärte ab. Bitte versichern Sie sich, dass die Wasserhärte Ihres Versorgungsnetzes im Wirkungsbereich des Spülmittels liegt.

Sollten Sie bei der Verwendung von dieser Art Spülmittel unzureichende Spülergebnisse erhalten, wenden Sie sich bitte an den Spülmittelherstellern.

Die Verwendung von Kompaktspülmitteln könnte folgende Folgen haben:

■ Bildung von Kalkablagerungen auf Geschirr und Geschirrspüler;
■ evtl. Verminderung der Spülergebnisse und/oder der Trockenwirkung.

WICHTIG

Bei Reklamationen, die direkt mit einer inkorrekten Verwendung dieser Spülmittel zusammenhängen, wird keine Garantieleistung gewährt.

Wir möchten daran erinnern, dass bei der Verwendung von Spülmitteln "ALLES in 1" die Salz- und die Klarspülernachfüllanzeige (nur für einige Modelle vorgesehen) überflüssig werden.

Falls Sie schlechte Spül- oder Trocknungsergebnisse verzeichnen sollten, empfehlen wir, zu den herkömmlichen Spülmitteln (Enthärtersalz, Klarspüler, Spülmittel in Pulverform) zurückzugreifen.

In diesem Fall sollten Sie:

■ die Salz- und Klarspülerbehälter erneut füllen,
■ ein normales Spülprogramm ohne Geschirr durchführen.

Wir weisen darauf hin, dass das Enthärtersystem nach der Rückkehr zu herkömmlichen Spülmitteln mit separatem Einsatz von Enthärtersalz einige Spülgänge benötigen wird, um wieder optimal zu funktionieren.

KLARSPÜLMITTEL EINFÜLLEN

Das Klarspülmittel

Das Klarspülmittel erleichtert die Trocknung des Geschirrs und vermeidet die Bildung von Flecken und matten Ablagerungen. Die benötigte Menge des Klarspülers wird beim letzten Spülen automatisch zugegeben, ein voller Behälter reicht für mehrere Male.

Klarspülmittel einfüllen

In der Innentür links vom Spülmittelbehälter befindet sich der Klarspülmittelbehälter (Abb. A "3").

Zur Offnung der Einfüllöffnung drücken Sie bitte den Deckel an der markierten Stelle nach unten und ziehen gleichzeitig den Deckel nach oben.

Benutzen Sie nur Klarspülmittel für Geschirrspülautomaten.

Bitte kontrollieren Sie regelmäßig den Füllstand des Klarspülmittels durch das Sichtfenster (C) auf dem Verschlussdeckel um ein gleich bleibend perfektes Spülergebnis zu gewährleisten.

VOLL LEER

dunkel

hell

Regulierung der Klarspülmitteldosis 1 bis 6

Die Regulierungsscheibe (D) liegt unter dem Verschluss und kann mit Hilfe einer Münze gedreht werden. Die empfohlene Position ist 4. Der Kalkgehalt des Wassers kann zu Ablagerungen auf den Heizstäben führen und so das Trocknen beeinträchtigen. Wenn das Geschirr gestreift erscheinen sollte, so ist eine niedrigere Position zu wählen und wenn es Flecken oder weiße Spuren aufweist, so wähle man eine höhere Position.

Das Filtersystem (Abb. A "4") besteht aus:

dem zentralen Filterkorb zum Auffangen von groben Teilchen;

der Siebplatte zum ständigen Filtern des Spülwassers;

dem Mikrofilter unterhalb der Siebplatte, der auch die kleinsten Schmutzpartikelchen auffängt und so eine optimale Spülung garantiert.

■ Um stets beste Spülergebnisse zu erzielen, ist es ratsam, das Filtersystem vor jeder Benutzung zu kontrollieren und zu reinigen.
■ Der Filtersatz läßt sich durch Drehen gegen den Uhrzeigersinn leicht herausziehen (Abb. 1).
■ Der zentrale Filterkorb ist herausnehmbar, um die Reinigung zu erleichtern (Abb. 2).
■ Ziehen Sie schließlich die Siebplatte aus der Bodenwanne heraus wie in der (Abb.3) ersichtlich. Spülen Sie alle Teile gründlich unter fließendem Wasser und reinigen Sie diese eventuell mit einer Bürste.
■ Dank des selbstreinigenden Mikrofilters ist die Wartung reduziert, und die Überprüfung der Filteranlage braucht nur alle 14 Tage vorgenommen zu werden. Trotzdem ist es anzuraten, nach jeder Benutzung zu kontrollieren, ob der zentrale Filtersatz und die Siebplatte nicht verstopft sind.

ACHTUNG!

Versichern Sie sich nach der Reinigung der Filter, dass sie untereinander richtig befestigt sind und dass die Siebplatte genau in der Bodenwanne eingesetzt ist. Achten Sie darauf, den Filtereinsatz im Uhrzeigersinn in die Siebplatte wieder sorgfältig einzuführen.

Ein ungenaues Einsetzen des Filtersatzes kann den Betrieb der Maschine beeinträchtigen.

WICHTIG

Benutzen Sie die Spülmaschine niemals ohne Filter.

Hinweise zur Optimierung der Spülergebnisse

■ Um optimale Spülresultate zu erhalten, sind erst die gröbsten Speisereste (z.B. Knochen, Gräten, Fleisch- oder Gemüsereste, Kaffeesatz, Obstschalen oder -kerne, Zahnstocher, Zigarettenasche usw.) vom Geschirr zu entfernen, da sie sich sonst im Filter, im Wasserablauf oder in den Sprüharmen festsetzen und so zu einer Reduzierung der Reinigungsqualität führen können.
■ Das Geschirr braucht nicht vorgespült zu werden.
■ Durch starkes Braten oder angebrannte Speisereste stark verkrustete Töpfe und Pfannen sollten vor dem eigentlichen Spülvorgang vorgeweicht werden.
■ Töpfe und anderes Geschirr mit der Innenseite nach unten einordnen.
■ Vermeiden Sie das Aufeinanderstapeln und ordnen Sie das Geschirr möglichst in den dafür vorgesehenen Ladebereichen. Eine korrekte Beladung verbessert das Spülergebnis.
■ Kontrollieren Sie, ob sich nach dem Geschirreinfüllen die Sprüharme frei drehen lassen.
■ Töpfe und anderes großes Geschirr mit sehr hartnäckigen oder angebrannten Speiseresten erst mit Wasser und Spülmittel einweichen.
■ Beim Spülen von Silber ist folgendes zu beachten:

a) unmittelbar nach der Benutzung vorspülen, vor allem bei fetten Speiseresten (Majonnaise, Eier, Fisch usw.);
b) Silbergeschirr nicht mit Spülmittel beträufeln;
c) Kontakt mit anderen Metallen vermeiden.

Hinweise zum Sparen

■ Um zu sparen, sollte die Spülmaschine immer komplett befüllt werden, bevor gespült wird. Das Geschirr wird jeweils nach dem Essen in die Spülmaschine gefüllt, bis diese voll ist. Eventuell kann zwischen den Beladungen ein Vorspülprogramm durchgeführt werden, um die gröbsten Speisereste einzuweichen und zu entfernen.
■ Bei nicht sehr verschmutztem Geschirr oder nicht voller Ladung wählen Sie das SPAR-PROGRAMM.

Spülmaschinenfestes Geschirr

Nicht alle Geschirrarten eignen sich zum Spülen in einer Spülmaschine. So dürfen z.B. Geschirrteile aus Kunststoff, Besteck mit Holz- oder Kunststoffgriffen, Töpfe mit Holzgriffen, Geschirr aus Aluminium, Bleikristall oder verbleitem Glas nur dann in die Maschine eingefüllt werden, wenn sie spülmaschinenfest sind.
■ Bei manchen Geschirrarten kann das Dekor nach häufigerem Gebrauch verblassen. Vergewissern Sie sich, dass das Dekor spülmaschinenfest ist, indem Sie erst ein Geschirrteil einige Male in der Maschine spülen und es dann mit den übrigen Teilen auf seine Farbechtheit vergleichen.
■ Spülen Sie Silberbesteck nicht zusammen mit Stahlbesteck, um eine chemische Reaktion der beiden Metalle zu vermeiden.

WICHTIG

Beim Kauf von neuem Geschirr vergewissern Sie sich immer, dass es spülmaschinenfest ist.

Nützliche Hinweise

■ Nach dem Programmende ist es empfehlenswert, erst den unteren Geschirrkorb herauszuziehen, damit keine Wassertropfen vom oberen zum unteren Korb herabtropfen.
■ Bleibt das Geschirr nach dem Spülen noch eine gewisse Zeit im Gerät, sollte die Tür einen Spalt geöffnet werden. Das Trockenergebnis wird so verbessert.

ÄUßERE REINIGUNG UND PFLEGE

■ Bitte benutzen Sie zur Reinigung des Gerätes von außen stets nur ein feuchtes Tuch und niemals Reinigungs- und Scheuermittel.

■ Der Innenbehälter bedarf keiner besonderen Reinigung.

■ Bitte reinigen Sie die Türdichtungen regelmäßig mit einem feuchten Tuch, um evtl. anhaftende Lebensmittelreste und Klarspülerrückstände zu entfernen.

■ Die Geschirrspüler-Reinigung wird empfohlen, um Kalkablagerungen und Schmutz zu entfernen. Wir empfehlen Ihnen regelmäßig ein Spülprogramm mit speziellem Geschirrspüler-Reiniger durchzuführen.

Für alle Reinigungsvorgänge muss der Geschirrspüler leer sein.

■ Sollte das Geschirr trotz regelmäßiger Reinigung der Filter schlechte Spülergebnisse aufweisen, überprüfen Sie, dass die Sprüharme (Abb. A "5") nicht von Schmutzpartikeln verstopft sind.

Sollte dies der Fall sein, reinigen Sie die Sprüharme wie folgt:

1. Um den oberen Sprüharm abzunehmen, drehen Sie ihn bis zur Stop-Position, die durch einen Pfeil gekennzeichnet ist (Abb. 1b). Drücken Sie den Sprüharm nach oben und drehen Sie ihn gleichzeitig im Uhrzeigersinn (Abb. 1). Um den Sprüharm wieder zu montieren, wiederholen Sie den Vorgang, drehen Sie ihn dabei jedoch gegen den Uhrzeigersinn. Der untere Sprüharm läßt sich durch einfaches Ziehen nach oben abnehmen (Abb. 2);

2. Spülen Sie die Sprüharme unter fließendem Wasser und befreien Sie diese von Speiseresten und sonstigen Rückständen;

3. Danach montieren Sie die beiden Sprüharme in das Gerät. Achten Sie beim oberen Sprüharm darauf, dass er bis zur Stop-Position gedreht wird und schrauben Sie ihn fest.

■ Die Spülkammer und Innentür ist ebenfalls aus Edelstahl.

Sollten hieran Oxidationserscheinungen auftreten, so sind diese z.B. durch eisenhaltiges Wasser hervorgerufen.

■ Die Flecken sind mit handelsüblichen Edelstahl-Reinigern zu entfernen (keine Stahlwolle benutzen).

LÄNGERE NICHTBENUTZUNG

Wenn die Spülmaschine längere Zeit unbenutzt bleiben soll, empfehlen wir das folgende Vorgehen:

1. Um Fettreste zu entfernen, ein Spülprogramm ohne Geschirr aber mit Spülmittel laufen lassen.
2. Stecker aus der Steckdose ziehen.
3. Wasserhahn schließen.
4. Klarspülmittelbehälter füllen.
5. Tür ein wenig öffnen.
6. Halten Sie das Innengehäuse immer sauber.
7. Steht das Gerät in einem Raum mit Temperatur unter 0°C, so kann das Restwasser in den Schläuchen gefrieren. In diesem Fall sollte zuerst die Raumtemperatur erhöht und die Spülmaschine erst nach 24 Stunden in Betrieb gesetzt werden.

WICHTIG

Eine reibungslose Funktion kann nur bei genauer Einhaltung der Bedienungsanleitung und ordentlicher Wartung gewährleistet werden.

Es kann keine Garantie für Defekte übernommen werden, die auf einer Nichtbeachtung der Anweisungen für Bedienung oder Wartung beruhen.

BESCHREIBUNG DER BEDIENELEMENTE

A Taste "ON/OFF"
B Taste "PROGRAMMWAHL"
C Taste "STARTVERZÖGERUNG"
D Optionstaste "SUPER ECO"
E "RESET"-Taste für "SALZ EINFÜLLEN" Leuchtanzeige
F Taste "START"/"RESET" (Programm starten/löschen)

G Leuchtanzeige "SALZ EINFÜLLEN"
H Leuchtanzeige "OPTIONSWAHL"
Leuchtanzeigen "PROGRAMMPHASEN" / Zeit "STARTVERZÖGERUNG"
L Leuchtanzeigen "PROGRAMMWAHL"
M Programmbeschreibung

ABMESSUNGEN
	Mit Arbeitsplatte Ohne Arbeitsplatte
Breite x Höhe x Tiefe (cm) 60 x 85 x 60		59,8 x 82 x 57,3
Tiefe bei geöffneter Tür (cm) 120		117
TECHNISCHE DATEN
Fassungsvermögen (EN 50242)		13 Maßgedecke
Fassungsvermögen mit gemischter Ladung (Töpfe und Teller)		für max. 8 Personen
Wasserdruck (MPa)		Min. 0,08 - Max. 0,8
Absicherung / Gesamtanschlusswert / Spannung		S. Matrikelschild
VERBRAUCHSWERTE (Hauptprogramme)*
Programm Strom (kWh) Wasser (L)
INTENSIV	2,00	19,5
UNIVERSAL	1,38	13,5
ECO	0,92	10
RAPID 29'	0,73	9
Leistungsaufnahme im Aus-Zustand und im unausgeschalteten Zustand: 0,45 W / 0,45 W
* Werte im Labor gemessen, gem. EU-Norm EN 50242 (im täglichen Gebrauch können Abweichungen möglich sein).

PROGRAMMWAHL UND SONDERFUNKTIONEN

Programm einstellen

■ Öffnen Sie dir Tür und ordnen Sie das Geschirr ein.
■ Drücken Sie die Taste "ON/OFF" für ca. 2 Sekunden. Alle Programmleuchten blinken.

■ Wählen Sie ein Programm durch Drücken der Taste "PROGRAMMWAHL". Die Kontrollleuchte des ausgewählten Programms wird aufleuchten.

■ Wenn Sie eine Zusatzoption auswählen wollen, drücken Sie bitte die entsprechende Taste (Leuchtanzeige leuchtet auf).

Die Optionen können binnen EINER Minute nach Programmstart zu- bzw. abgeschaltet werden.

■ Drücken Sie die Taste "START" (die Programmanzeige hört auf zu blinken und leuchtet stattdessen permanent).
■ Wenn die Tür geschlossen wird, startet das Programm automatisch nach einem akustischen Signal.

Innerhalb einer Minute nach dem Programmstart können Sie ein anderes Spülprogramm wählen, indem Sie einfach die Taste "PROGRAMMWAHL" drücken.

Programm unterbrechen

Wir empfehlen, die Tür während des Programmablaufs, besonders in der zentralen Waschphase und beim letzten warmen Spülgang, nicht zu öffnen. Sollte das Gerät nach Programmstart jedoch geöffnet werden (z.B., um Geschirr hinzuzufügen), wird das Programm automatisch unterbrochen. Beim Schließen der Tür, und ohne irgendeine Taste drücken zu müssen, läuft das Programm weiter ab dem Punkt, an dem es unterbrochen wurde.

WICHTIG

Sie können das laufende Programm auch unterbrechen, ohne die Tür zu öffnen. Drücken Sie hierfür die "ON/OFF" Taste. Um das Programm wieder ab dem gleichen Punkt weiter laufen zu lassen, brauchen Sie nur die "ON/OFF" Taste erneut zu drücken.

ACHTUNG!

Wenn die Tür während der laufenden Trocknungsphase geöffnet wird, ertönt ein akustisches Warnsignal.

"IMPULS-" Programme

Bei den "IMPULS-" Progammen kommt ein impulsartiger Spülbetrieb zum Einsatz, durch den der Verbrauch und die Geräuschentwicklung minimiert und die Spülleistung verbessert werden.

WICHTIG

Die "intermittierende" Funktion der Umwälzpumpe ist KEIN Zeichen für eine Fehlfunktion, sondern ist die besondere Eigenschaft der impulsbetriebenen Spültechnik und weist somit auf eine völlig korrekte Durchführung des Spülprogramms hin.

Laufendes Programm ändern

Möchten Sie das laufende Programm löschen oder ändern, gehen Sie wie folgt vor:

■ Halten Sie mindestens 3 Sekunden die Taste "RESET" gedrückt.
Es werden einige akustische Signale ertönen und die Programmleuchten werden nacheinander einzeln an und aus gehen.
■ Das laufende Programm wird gelöscht und alle Programmleuchten blinken.
■ Jetzt können Sie ein neues Programm wählen.

ACHTUNG!

Bevor Sie ein neues Programm starten, versichern Sie sich, dass das Spülmittel nicht bereits eingespült wurde und füllen ggf. neues Spülmittel ein.

Programmblauf

Während des Programmablaufs bleibt die Leuchtanzeige des gewählten Programmes stets eingeschaltet und die 3 Leuchtanzeigen der "PROGRAMMPHASEN" ("WASCHEN", "SPÜLEN" und "TROCKNEN") leuchten nacheinander einzeln auf, um den Programmablauf anzuzeigen.

Bei einem eventuellen Stromausfalls behält der Geschirrspüler das laufende Programm gespeichert und fängt dann wieder dort an zu arbeiten, wo es unterbrochen wurde, sobald der Strom zurückgekehrt ist.

Programmende

Ein 5-Sekunden-Alarm wird ertönen, (wenn nicht auf stumm geschaltet) 3 Mal in 30-Sekunden-Intervallen und die Programm-Kontrolleuchte wird aufleuchten, um anzuzeigen, dass der Spülgang beendet ist. Der Geschirrspüler schaltet sich automatisch aus.

Options-Tasten

Taste "SUPER ECO"

Diese Taste ermöglicht je nach gewähltem Programm eine Zeit- und Stromersparnis von bis zu 25%. Dabei werden beim letzten Spülgang die Wassertemperatur und die Trocknungszeit reduziert. Diese Option ist besonders empfehlenswert für das Spülen am Abend, wenn es nicht nötig ist, das Geschirr nach dem Spülen sofort wieder perfekt trocken zu entnehmen. Um die Trocknung zu fördern, empfiehlt es sich, die Tür nach dem Programmende leicht zu öffnen, damit die natürliche Luftzirkulation im Geräteinneren begünstigt wird.

Salz-leer-Anzeige

Dieses Modell ist mit einer Kontrolleuchte auf dem Bedienfeld ausgestattet, die aufleuchtet, wenn es nötig ist den Salzbehälter neu aufzufüllen. Das Auftreten von weißen Flecken auf Geschirr ist in der Regel ein Warnsignal, dass der Salzbehälter neu aufgefüllt werden muss.

"RESET"-Taste für "SALZ EINFÜLLEN" Leuchtanzeige

S Reset

Nach dem Befüllen des Salzbehälters sollten Sie diese Taste für einige Sekunden gedrückt halten, bis die entsprechende Kontrollleuchte sich ausschaltet.

ACHTUNG!

Wenn Sie die Reset-Taste ohne den Salzbehälter zu füllen drücken, wird die korrekte Funktion der Salz-Kontrollleuchte gestört.

WICHTIG

Um die korrekte Funktion der Salz-Kontrolleuchte zu gewährleisten, MÜSSEN SIE DEN SALZBEHÄTER IMMER KOMPLETT AUFFÜLLEN.

Taste "STARTVERZÖGERUNG"

Durch Drücken dieser Taste können Sie den Programmstart mit einer Zeitverzögerung von 3, 6 oder 9 Stunden programmieren.

Um die Startverzögerung einzustellen, gehen Sie wie folgt vor:

■ Wählen Sie ein Programm durch Drücken der Taste "PROGRAMMWAHL".

■ Drücken Sie die Taste "STARTVERZÖGERUNG" (bei jedem Drücken können Sie jeweils 3, 6, oder 9 Stunden einstellen). Die Leuchtanzeige der gewählten Verzögerungszeit leuchtet auf.

■ Um den Countdown zu starten, drücken Sie die Taste "START" (die Anzeigeleuchte der eingestellten Zeit beginnt zu blinken).

Bei einer eingestellten Zeitverzögerung von 9 Stunden wird die verbleibende Zeit zum Programmstart durch Aufleuchten der Leuchtanzeige 6h nach 3 Stunden, sowie der Leuchtanzeige 3h nach 6 Stunden angezeigt.

Nach Ablauf der letzten 3 Stunden (d.h. am Ende des Countdowns) schaltet die Leuchtanzeige 3h von fest leuchtend auf blinkend um, und das Programm startet automatisch.

Falls die Zeit noch nicht abgelaufen ist und das Programm noch nicht gestartet wurde, können Sie die Zeitverzögerung ändern oder ganz löschen, ein neues Programm wählen oder die Optionstaste wählen oder die Optionswahl rückgängig machen. Gehen Sie wie folgt vor:

■ Halten Sie mindestens 3 Sekunden die Taste "RESET" gedrückt.
Es werden einige akustische Signale ertönen und die Programmleuchten werden nacheinander einzeln an und aus gehen.

■ Die Startzeitvorwahl und das gewählte Programm werden gelöscht.

Die Programmleuchten blinken.

■ Drücken Sie die Taste "STARTVERZÖGERUNG", um eine andere Zeitverzögerung einzustellen (die entsprechende Leuchtanzeige leuchtet auf).

■ Nachdem Sie die Startverzögerung geändert oder gelöscht haben, können Sie ein neues Programm wählen und die Optionstaste einstellen oder wieder deaktivieren.

Akustisches Signal für PROGRAMMENDE ausschalten

Um das akustische Signal am Programmende auszuschalten, gehen Sie wie folgt vor:

WICHTIG Die Einstellungsprozedur muss IMMER bei ausgeschaltetem Gerät eingeleitet werden.

1. Halten Sie die Taste "PROGRAMMWAHL" gedrückt und schalten Sie gleichzeitig das Gerät mit der Taste "ON/OFF" ein (ein kurzes Signal ertönt).

2. Halten Sie die Taste "PROGRAMMWAHL" weiterhin für mindestens 15 Sekunden gedrückt. Während dieser Zeit werden Sie 2 akustische Signale hören.

3. Lassen Sie die Taste wieder los, sobald das zweite akustische Signal ertönt: 3 Leuchten der "PROGRAMMWAHL" leuchten auf.

4. Drücken Sie erneut die gleiche Taste. Die 3 Leuchten schalten von permanent leuchtend (Endsummer aktiv) auf blinkend (Endsummer ausgeschaltet) um.

5. Schalten Sie den Geschirrspüler durch Drücken der Taste "ON/OFF" aus, um Ihre Einstellung zu speichern.

Um den Endsummer wieder zu aktivieren, wiederholen Sie den Vorgang.

Das zuletzt gewählte Programm speichern

Um das zuletzt gewählte Programm zu speichern, gehen Sie wie folgt vor:

WICHTIG Die Einstellungsprozedur muss IMMER bei ausgeschaltetem Gerät eingeleitet werden.

1. Halten Sie die Taste "PROGRAMMWAHL" gedrückt und schalten Sie gleichzeitig das Gerät mit der Taste "ON/OFF" ein (ein kurzes Signal ertönt).
2. Halten Sie die Taste "PROGRAMMWAHL" weiterhin für mindestens 30 Sekunden gedrückt (während dieser Zeit ertönen 3 akustische Signale).
3. Lassen Sie die Taste los, wenn der DRITTE Signalton zu hören ist (alle Leuchtanzeigen blinken).
4. Drücken Sie wieder dieselbe Taste. Die Leuchtanzeigen, die vorher geblinkt haben (Speicherung deaktiviert) leuchten jetzt permanent (Speicherung aktiviert).
5. Schalten Sie den Geschirrspüler durch Drücken der Taste "ON/OFF" aus, um Ihre Einstellung zu speichern.

Um die Speicherung wieder zu deaktivieren, befolgen sie die gleiche Prozedur.

Störungsanzeige

Falls während des Programmablaufs eine Störung oder eine Fehlfunktion auftreten sollten, beginnt die Leuchtanzeige des gewählten Programms sehr schnell zu blinken, und es ertönt ein akustisches Signal.

In diesem Fall schalten Sie das Gerät durch Drücken der "ON/OFF" Taste ab.

Stellen Sie sicher, dass der Wasserabsperrhahn geöffnet ist, dass der Ablaufschlauch nicht geknickt oder eingeklemmt ist, dass der Abfluss und die Filter nicht verstopft sind, und stellen Sie das Programm neu ein.

Sollte die Störung wieder auftreten, rufen Sie den Kundendienst.

WICHTIG

Dieser Geschirrspüler ist mit einem Überlaufschutz ausgestattet. Durch dieses Sicherheitssystem wird im Falle eines Defektes das überschüssige Wasser abgepumpt.

ACHTUNG!

Um ein ungewolltes Auslösen dieses Sicherheitsventils zu verhindern, sollte der Geschirrspüler während seines Betriebs nicht bewegt oder geneigt werden.

Falls Sie einmal das Gerät verrücken müssen, achten Sie darauf, dass es außer Betrieb ist und in der Bodenwanne kein Wasser steht.

LISTE DER PROGRAMME

Programm

Beschreibung

■ = "IMPULS-" Programmen

P1	75°C	Intensiv	Für alle Töpfe und stark verschmutztes Geschirr.
P2	60°C	Universal	Für normal verschmutzte Töpfe und Geschirr.
P3	eco45°C	Eco	Programm für normal verschmutztes Geschirr (am effizientesten im Bezug auf den kombinierten Energie- und Wasserverbrauch zur Reinigung dieser Art von Geschirr).Das Programm entspricht den Normen EN 50242.
P4	≡R50°C	Rapid 29'	Schnellprogramm, das direkt nach der Mahlzeit erfolgen kann. Geeignet für das Spülen von 6 Gedecken.
P5	≡5 min.	Vorspülen	Kurzer Vorspülgang, für Gedecke, die nach dem Frühstück oder Mittagessen in der Maschine bleiben, und erst später gespült werden sollen.
70°C		Geschirrspül-maschinen-Reiniger P3 + €	Dieses Programm sollte immer regelmäßig mit speziellem Geschirrspüler-Reinigungsmittel im Fach verwendet werden. Für alle Reinigungsvorgänge muss der Geschirrspüler immer leer sein.

Spülen mit Vorspülgang
Für alle Programme mit Vorspülgang wird empfohlen, eine zusätzliche Spülmittelmenge (max.
10 Gramm) direkt in den Geschirrspüler zu geben.

Arbeitsgänge

Programmabläufe

Durchschnittliche Programmdauer in Minuten

Zusatzfunktionen

Reinigungsmittel für Vorspülprogramm

Spülmittel

Filter-und Arbeitsplattenreinigung

Kontrolle des Klarspülervorrats

Kontrolle des Salzvorrats

Vorspülen (warm)

Vorspülen (kalt)

Hauptspügang

Erstes Kaltspülen

Zweites Kaltspülen

Nachspülen (warm) mit Klarspüler

Kaltwasseranschluss (15°C) (Toleranz ±10%)

Taste "STARTVERZÖGERUNG"

Taste "SUPER ECO"

N.V. = OPTION NICHT VERFÜGBAR

WASSERENTHÄRTER

Das Wasser enthält kalkhaltige Salze und Mineralien in je nach Wohngebieten unterschiedlich hoher Menge. Diese Substanzen setzen sich auf dem Geschirr ab und hinterlassen Flecken und weißliche Ablagerungen.

Je höher der Anteil dieser Salzverbindungen im Wasser ist, desto höher ist der Härtegrad des Wassers.

Ihr Gerät ist mit einer Wasserenthärtungsanlage ausgestattet, die unter Einsatz spezieller regenerierender Spülmaschinensalze "weiches", d.h. kalkfreies Wasser für jeden Spülgang liefert.

Auskunft über die Wasserhärte Ihres Wohngebietes erhalten Sie jederzeit bei Ihrem zuständigem Wasserwerk.

Enthärtereinstellung am Salzbehälter

Der Enthärter kann Wasser bis zu 90°fH (französische Härtegrade) bzw. 50°dH (deutsche Härtegrade) aufbereiten und lässt sich in 6 unterschiedlichen Stufen einstellen.

In der nachfolgenden Tabelle finden Sie die Enthärtereinstellungen entsprechend den verschiedenen Härtegraden des Wassers.

Stufe	Wasserhärte		Verwendung von Regeneriersalz	Einstellung des Enthärters
	°FH (franz. Härtegrade)	°dH (deutsche Härtegrade)
0	0-5	0-3	NEIN	Keine Leuchte
1	6-15	4-9	JA	Leuchte 1
2	16-30	10-16	JA	Leuchten 1, 2
*3	31-45	17-25	JA	Leuchten 1, 2, 3
4	46-60	26-33	JA	Leuchten 1, 2, 3, 4
5	61-90	34-50	JA	Leuchten 1, 2, 3, 4,5

* Der Enthärter ist werksseitig auf der Stufe 3 eingestellt und damit den Bedürfnissen der meisten Haushalte entsprechend.

Regulieren Sie den Wasserenthärter je nach Härtestufe Ihres Wassers wie folgt:

WICHTIG Die Einstellungsprozedur muss IMMER bei ausgeschaltetem Gerät eingeleitet werden.

1. Halten Sie die Taste "PROGRAMMWAHL" gedrückt und schalten Sie gleichzeitig das Gerät mit der Taste "ON/OFF" ein (ein kurzes Signal ertönt).
2. Halten Sie die Taste "PROGRAMMWAHL" weiterhin für mindestens 5 Sekunden gedrückt und lassen Sie sie erst dann wieder los, wenn Sie ein akustisches Signal hören. Einige Leuchten der "PROGRAMMWAHL" leuchten auf, um den eingestellten Enthärtergrad anzuzeigen.
3. Drücken Sie wieder die gleiche Taste, um den gewünschten Enthärtergrad einzustellen. Bei jedem Drücken leuchtet eine Anzeige auf (die Enthärterstufe entspricht der Anzahl der leuchtenden Anzeigen). Für die Enthärterstufe 0 sind alle Anzeigen aus.
4. Schalten Sie den Geschirrspüler durch Drücken der Taste "ON/OFF" aus, um die gewählte Einstellung zu speichern.

ACHTUNG!

Falls die Einstellung aus irgendwelchem Grund nicht abgeschlossen werden sollte, ist das Gerät mit der Taste "ON/OFF" auszuschalten und die Prozedur von Anfang an (ab Punkt 1) zu wiederholen.

FEHLERSUCHE

Kleine Störungen selbst beheben!

Sollte Ihr Geschirrspüler einmal nicht zu Ihrer Zufriedenheit arbeiten, kontrollieren Sie die folgenden Punkte, bevor Sie den Kundendienst rufen:

FEHLER GRUND FEHLER -BESEITIGUNG
1 - Die Programme funktionieren nicht	Stecker nicht richtig in der Steckdose	Stecker in die Steckdose
	Ein/Aus-Taste nicht gedrückt	Ein/Aus-Taste betätigen
	Kein Strom vorhanden	Kontrollieren
	Sicherung defekt	Kontrollieren
	Tür nicht fest verschlossen	Tür schließen
2 - Es läuft kein Wasser ein	Siehe Gründe 1)	Kontrollieren
	Wasserhahn geschlossen	Wasserhahn öffnen
	Programmwähler nicht richtig eingestellt	Programmwähler genau einstellen
	Der Zulaufschlauch ist geknickt	Knicke beseitigen
	Der Filter des Zulaufschlauches ist verstopft	Filter reinigen
3 - Das Wasser läuft nicht ab	Filter verstopft oder verschmutzt	Filter säubern
	Ablaufschlauch geknickt	Knick oder Biegung aus dem Ablaufschlauch entfernen
	Die Verlängerung des Ablaufschlauches ist nicht ordnungsgemäß angebracht	Achten Sie auf einen korrekten Anschluss des Ablaufschlauches
	Keine Entlüftung des Ablaufanschlusses in der Wand	Wenden Sie sich an einen Fachmann
4 - Wasser läuft ständig ein	Ablaufschlauch zu tief	Ablaufschlauch mindenstens 40 cm über dem Boden anbringen
5 - Man hört nicht, dass sich die Sprüharme drehen	Übermäßige Spülmittel-Zugabe	Weniger Spülmittel zugeben
	Ein Stück des Spülguts blockiert den Sprüharm	Kontrollieren
	Filterplatte oder Filter stark verschmutzt	Filterplatte und Filter säubern
6 - Bei den elektronischen Geräten ohne Display: Eine oder mehrere LED blinken schnell.	Der Wasserhahn ist gesperrt	Schalten Sie das Gerät aus. Öffnen Sie den Wasserhahn. Stellen Sie das Programm noch einmal ein.
7 - Das Spülgut wird nur zum Teil gespült	Siehe Gründe 5)	Kontrollieren
	Das Geschirr ist zu dicht angeordnet	Geschirr richtig anordnen
	Das Ende des Ablaufschlauches liegt im Wasser	Der Ablaufschlauch darf nicht im Wasser liegen
	Spülmittel ist nicht richtig dosiert, verklumpt oder hart	Dosis erhöhen u. ggf. neues Spülmittel benutzen
	Der Deckel des Salzbehälters ist nicht richtig geschlossen	Deckel festschrauben
	Das gewählte Spülprogramm ist nicht angemessen	Wählen Sie ein intensiveres Programm
	Geschirr im unteren Korb ist nicht gespült	Taste 1/2 zurückdrücken
8 - Weiße Flecken auf dem Spülgut	Wasser besonders hart	Klarspüler kontrollieren bzw. regulieren
9 - Spülmittel wird nicht oder nicht vollständig eingezogen	Teller, Töpfe, Geschirr oder Besteck versperren die Öffnung des Dosiereinheit	Geschirr so im Gerät einordnen, dass die Öffnung des Spülmittelbehälters nicht versperrt ist
10 - Spülmittel wird nicht ganz eingespült	Spülmittel verklumpt oder feucht	Anderes oder trockenes Spülmittel verwenden (Spülmittel an einem trockenen Ort aufbewahren)
	Netzwasserdruck wegen Fremd-ablagerungen zu niedrig	Reinigen des im Zulaufschlauch vorhandenen Filters
11 - Geräusche während des Spülgangs	Das Geschirr klappert	Geschirr richtig anordnen
	Sprüharme klappern gegen das Geschirr	Geschirr richtig anordnen
12 - Geschirr wird nicht richtig trocken	Keine Lüftung	Tür am Ende des Spülgangs offen lassen, um die natürliche Trocknung zu fördern
	Klarspüler fehlt	Klarspüler nachfüllen/benutzen

N.B.: Sollte eine der genannten Störungen auftreten und das Gerät danach zunächst ein unzureichendes Spülergebnis aufweisen, so ist es notwendig, dass Sie das Geschirr vor einer erneuten Inbetriebnahme kurz per Hand vorspülen. Während des Trockenvorgangs können sich Anschmutzungen so verhärten, dass diese auch in einem erneuten Spülgang evtl. nicht restlos entfernt werden können. Sollte die Fehlfunktion weiterhin bestehen, so setzen Sie sich bitte mit dem Kundendienst in Verbindung. Bitte halten Sie hierzu die Matrikelnummer des Gerätes bereit, die Sie entweder oben auf der Tür oder oben in der Türöffnung auf der Typenplakette finden. Dies ermöglicht dem Kundendienst, Ihnen schnell und effektiv zu helfen.

Wir schließen die Haftung für alle evtl. Druckfehler aus. Kleinere Änderungen und technische Weiterentwicklungen im Detail vorbehalten.

OBSAH

Wir schleßen die Haftung für alle evtl. Druckfehler aus. Kleinere Änderungen und technische Weiterentwicklungen im Detail vorbehalten.

Für die technischen Daten des Produktes schauen Sie bitte auf der Internetseite des Herstellers nach.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU als elektrisches / elektronisches Altgerät (WEEE) gekennzeichnet. Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Es ist daher sehr wichtig, dass elektrische und elektronische Altgeräte (WEEE) einer speziellen Verwertung zugeführt werden, damit die schädlichen Stoffe ordnungsgemäß entfernt und entsorgt werden bzw. wertvolle Rohstoffe der Wiederverwertung zugeführt werden können.

Sie können mit der Beachtung der folgenden simplen Hinweise einen wichtigen Beitrag dazu leisten, dass elektrische und elektronische Altgeräte (WEEE) der menschlichen Gesundheit und der Umwelt nicht schaden:

- Elektrische- und elektronische Altgeräte (WEEE) sollten keinesfalls wie Rest- oder Haushaltsmüll behandelt werden.

- Nutzen Sie stattdessen die an Ihrem Wohnort eingerichteten kommunalen oder gewerblichen Sammelstellen zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte (WEEE). Informieren Sie sich, ob ggf. in Ihrem Land bzw. Ihrer Region für große/sperrige elektrische und elektronische Altgeräte (WEEE) eine Abholung angeboten wird. Sorgen Sie in jedem Falle dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird.

In einigen Ländern sind Händler unterbestimmten Voraussetzungen beim Geräteneukauf auch zur Rücknahme des Altgerätes verpflichtet, wenn das Altgerät dem neuen Fabrikat in der Funktion entspricht.
