BEDIENUNGSANLEITUNG Tivoli Büchel

LED-Rücklicht Tivoli Akku

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes.

Die Bedienungsanleitung ist Bestandteil dieses Gerätes.

Sie enthält wichtige Hinweise zur Sicherheit, Montage und Entsorgung. Machen Sie sich vor Benutzung des Gerätes mit allen Badien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und in den angegebenen Einsatzbereichen. Bewahren Sie diese Bedienungsanleitung auf und geben Sie sie bei der Weitergabe des Gerätes bitte an andere Benutzer weiter.

Bestimmungsgemäße Verwendung

Das Gerät ist vorgesehen zum Einsatz an Fahrrädern und dient als Rücklicht. Das Gerät ist zur Montage am Gepäckträger gedacht. Dieses LED-Akku-Rücklicht ist entsprechend derzeit gültiger StVZO als alleinige Beleuchtung an allen Fahrrädern zugelassen.

Die Lichtverteilung darf durch keine anderen Anbauteile oder Gepäckstücke verdeckt werden, auch nicht teilweise. Überprüfen Sie regelmäßig die richtige Einstellung des Rücklichts. Das Gerät ist zur Verwendung im Außenbereich bestimmt.

Achtung: Das Rücklicht muss parallel zur Fahrzeuglängsachse und parallel zur Fahrbahn montiert werden.

Eine andere Verwendung als zuvor beschrieben oder eine Veränderung des Gerätes ist nicht zulässig, und kann zu Beschädigungen des Gerätes führen.

Für aus unsachgemäßer Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

Lieferumfang

① Rücklicht

② Befestigung - Muttern und Schrauben

③ Dynamo-Anschluss

Produkteigenschaften Rücklicht

- Dynamo-Rücklicht mit zwei LEDs

- Betriebsspannung: 6 V -;

- Nennleistung ca. 0,6W;

Sicherheitshinweise

WARNUNG! LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER!

Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial, denn es besteht Erstellungsgefahr durch des Verschlucken von Verpackungsteilen. Halten Sie das Gerät steis von Kindern fern. Das Gerät ist kein Spielzeug! Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrungen bzw. Wissen benutzt zu werden. Es sei denn, sie werden durch eine für Ihre Sicherheit zuständige Person beaufsichtigt. Beachten Sie, dass Beschädigungen durch unsachgemäße Handnabung, Nichtbeachtung der Bedienungsanleitung oder Eingriff durch nicht autonsierte Personen von der Gewährleistung ausgeschlossen sind.

Nehmen Sie das Gerät keinesfalls auseinander. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Lassen Sie Reparaturen nur von Fachkräften durchführen.

Achtung: Die LED sind nicht austauschbar. Bei Ausfall der LED ist die gesamte Leuchte auszutauschen.

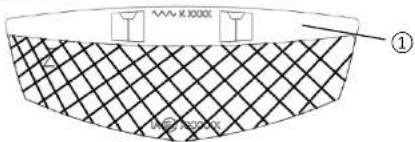

Rücklicht

V-1.000 ①

Montage Rücklicht

NO. Y7000000 R2-0.05N LED

Montage Rücklicht

- Befestigen Sie das Rücklicht ① an dem Gepäckträger (Schraubenabstand 80 mm).

- Lösen und nehmen Sie hierzu die Muttern und Unterlegscheiben ab. - Stecken Sie die Schrauben durch die Befestigungslöcher am Gepäckträger und stecken die Unterlegscheiben auf die Schrauben und drehen die Muttern fest.

Achtung: Das Rücklicht muss parallel zur Fahrzeuglängsachse und parallel zur Fahrbahn montiert werden.

Anschluss an einen Dynamo

An der Unterseite des Rücklichts befindet sich ein Stecker mit den Kontakten für den elektrischen Anschluss.

Ziehen Sie den Kabelschuh zurück und stecken die beiden an den Enden der abisolierten Kabel entsprechend der Polarität in die Kontakte.

Schwarzes Kabel = stromführend

Schwarz-weißes Kabel = Masse

Schieben Sie den Kabelschuh wieder zurück, wodurch die Freien Leitungsenden eingeklemmt werden.

Als zweite Kontaktmöglichkeit können Sie die die mit Kabelschuhen versehene Kabel direkt auf die Kontaktstecker aufschieben.

Reinigung

Reinigen Sie das LED-Rücklicht mit einem leicht leuchten, lusselfreien Tuch.

Das Produkt niemals komplett unter Wasser tauchen. Benutzen Sie keine ätzenden oder scheuerden Reinigungsmittel, Hierdurch entstehen Beschädigungen an den Leuchten.

Entsorgen Sie Verpackung und Geräte umweltgerecht!

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde oder Stadtverwaltung.

Sehr geehrte Kundin, sehr geehrter Kunde.

Sie erhalten auf dieses Gerät 2 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original Kassenbon gut auf. Diese Unterlage wird als Nachweis für der Kauf benötigt. Tritt innerhalb von 2 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der 2-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum. Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Die Garantioleistung gilt für Material- oder Fabrikationslehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschlaßteile angesehen werden können oder für Beschädigungen anzerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewattet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten.

Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarmt wird, sind unbedingt zu vermeiden. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missoräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garanlie.

Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie bitte zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.

Produkt

Model: LED-Rücklicht Tivoli

SERVICE + LIEFERANT

Büchel GmbH & Co.

Fahrzeugtellefabrik KG

Nieslger Straße 115

36039 Fulda

Tel. [phone]

www.buechel-online.com

[e-mail]

Version: DE-01

Stand: 2016-06
