BEDIENUNGSANLEITUNG 1799-18 Brüder Mannesmann

D Bedienungsanleitung Akku-Bohrschrauber

• Allgemeine Sicherheitshinweise für Elektrowerkzeuge 3
• Zusätzliche Sicherheitshinweise für Akku-Bohrschrauber 3
• Bestimmungsgemäße Verwendung 4
• Lieferumfang / Gerätebeschreibung 4
- Technische Daten 4
• Aufladen des Akkus 5
• Betrieb 6
• Wartung und Pflege 7
- Ersatzteile, ausgediente Elektrowerkzeuge und Umweltschutz
• Garantie

Allgemeine Sicherheitshinweise

Vor dem Gebrauch von Elektrowerkzeugen sind die beiliegenden Allgemeinen Sicherheitshinweise und diese Bedienungsanleitung zu lesen und zu beachten!

Zusätzliche Sicherheitshinweise für Akku-Bohrschrauber

• Halten Sie Kinder und andere Personen von Ihrem Arbeitsplatz fern.
• Tragen Sie eine Schutzbrille und eine Staubmaske bei stauberzeugenden Arbeiten.
• Vor dem Bearbeiten von Werkstücken benutzen Sie bitte einen Schraubstock oder Schraubzwingen zum Festspannen des Werkstückes.
• Arbeiten Sie nicht mit zu großem Druck, sondern wählen Sie eine angepasste Geschwindigkeit. Zu großer Druck erhöht nicht die Bohrleistung, sondern schadet Ihrer Maschine.
• Bei Nichtgebrauch bringen sie den Drehrichtungsschalter in Mittelstellung, um unbeabsichtigtes Anlaufen zu vermeiden.

• Benutzen Sie das Ladegerät nur in geschlossenen Räumen und setzen Sie es nicht Regen oder Feuchtigkeit aus.

• Achten Sie beim Einstecken des Akkus in die Ladestation auf richtige Polung.

• Sollte das Gehäuse der Ladestation oder des Steckernetzgerätes Schäden aufweisen, lassen Sie es von einer Fachwerkstatt prüfen und ggf. reparieren oder ersetzen Sie es.
• Bewahren Sie das Gerät so auf, dass es für Kinder unzugänglich ist und lassen Sie nichteingewiesene Personen das Gerät nicht benutzen.

Bestimmungsgemäße Verwendung

Der Akku-Bohrschrauber wird eingesetzt zum:

• Ein- bzw. Ausdrehen von Schrauben
• Bohren in Holz, Metall, Kunststoff

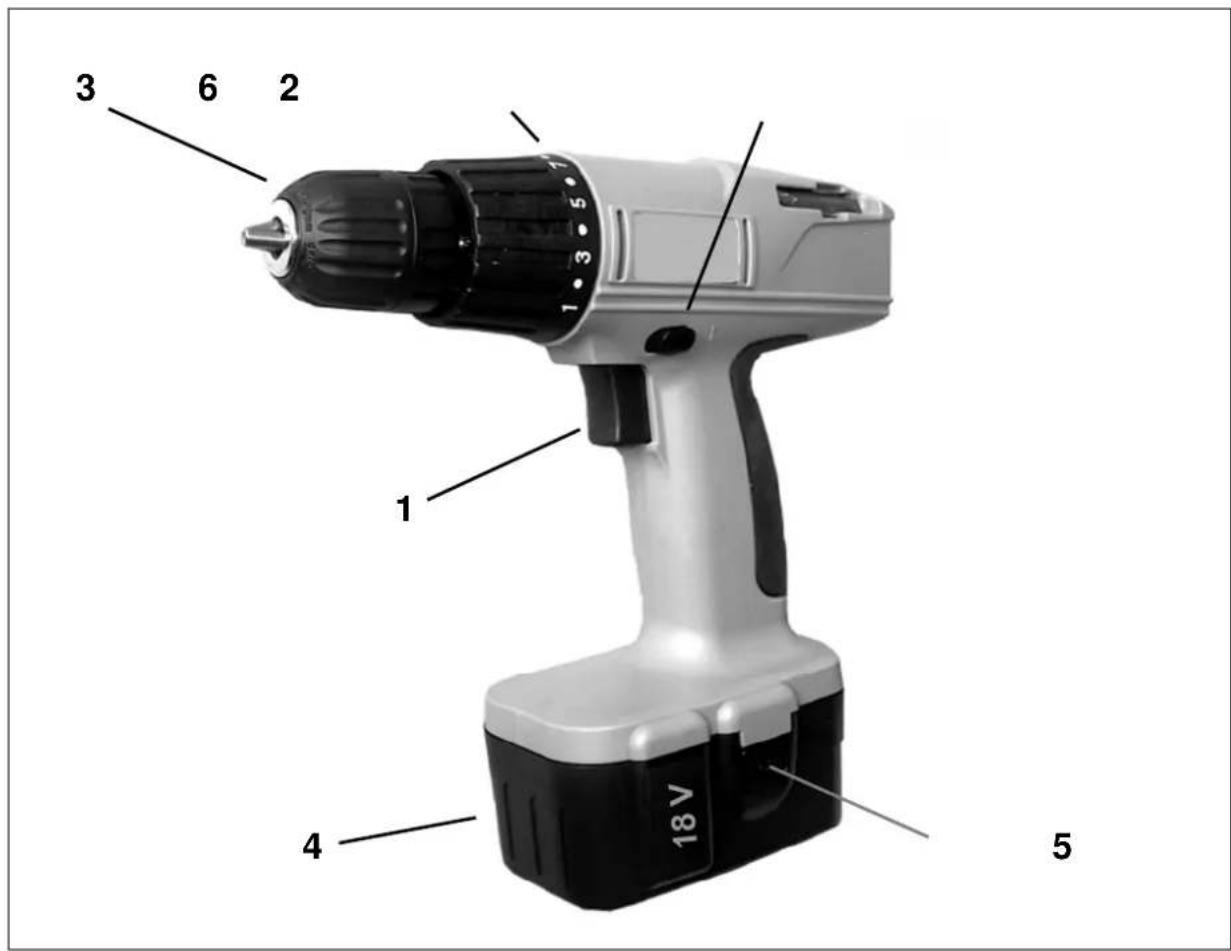

Lieferumfang	Gerätebeschreibung
1 Akku-Bohrschrauber	1. Betriebsschalter
1 Akku-Pack 18V	2. Schalter Rechts-/Linkslauf
1 Steckernetzgerät	3. Schnellspann-Bohrfutter
1 Ladestation	4. Akku-Pack
12 Schraubklingen-Einsätze	5. Befestigungscips
1 magnetischer Bithalter	6. Drehmoment-Einstellring
1 doppelseitiger Schraubklingeneinsatz	7. Ladestation
	8. Steckernetzgerät

Technische Daten

a) Akku-Bohrschrauber

Nennspannung:	18	V
Leerlauf-Drehzahl:	0-550	^-1 min
Bohrfutter:	10	mm
Schalldruckpegel (LPA)	< 75 dB(A)
Vibration	_2,5 m/s ^2
Gewicht incl. Akku	1,5 kg

Der Geräuschpegel kann beim Arbeiten 85 dB(A) überschreiten. Gehörschutz tragen!

b) Akku

Spannung: 15 x 1,2 V Ni-Cd-Batterien

Ladezeit: 4 - 5 Std.

Kapazität: 1200 mAh

c) Steckernetzgerät

primär: 230 V\~ / 50 Hz

sec: 24 V = / 400 mA

Aufladen des Akkus

• Vor dem Erstgebrauch muss der Akku-Pack (4) aufgeladen werden.
- Laden Sie den Akku-Pack (4) nur auf, wenn die Umgebungstemperatur 10°-40°C beträgt.
- Schließen Sie das Steckernetzgerät (8) ausschließlich an 230 V Wechselspannung an und verbinden es mit der Ladestation (7).
- Stecken Sie keine Fremdkörper in die Öffnung der Ladestation (7).
- Der Akku-Pack (4) darf unter keinen Umständen auseinandergebaut werden.
- Benutzen Sie zum Aufladen des Akkus nur das mitgelieferte Ladegerät.
- Zum Abnehmen des Akku-Packs (4) die beiden seitlichen Befestigungslips (5) drücken und Akku-Pack nach unten aus dem Gehäuse ziehen.
- Akku-Pack (4) in die Ladestation stecken (7). Dabei auf korrekte Polung von “+” und “-” achten.
- Bei korrekt eingesetztem Akku-Pack (4) leuchten die rote und grüne LED.
- Der Akku sollte nur 4-5 Stunden geladen werden. Wird der Akku überladen (länger als 8 Stunden), kann dies zu Beschädigungen der Batteriezellen und des Ladegerätes führen.
- Akku-Pack (4) aus der Ladestation (7) entnehmen und in den Handgriff des Akku-Bohrschraubers so weit einsetzen, bis die Befestigungssclips (5) hörbar einrasten.

Leuchtdioden-Anzeige

Die rote LED der Ladestation (7) zeigt die Betriebsbereitschaft des Ladegerätes an. Die grüne LED der Ladestation (7) zeigt den Ladevorgang des Akkus an. Die LED's zeigen nicht den Ladezustand des Akkus an und das Ladegerät schaltet nicht automatisch ab, wenn der Akku geladen ist. Entnehmen Sie den Akku nach 4-5 Stunden Ladezeit aus der Ladestation und trennen Sie diese vom Stromnetz.

Entsorgung defekter oder verbrauchter Akkus

Ni-Cd

Verbrauchte Batterien dürfen nicht in den Hausmüll gelangen. Nach der Batterieverordnung sind Sie verpflichtet, verbrauchte oder defekte Batterien an örtliche Geschäfte oder Batterie-Sammelstellen zurückzugeben. Zuwiderhandlungen werden als Ordnungswidrigkeit mit einem Bußgeld geahndet.

Schnellspann-Bohrfutter

Das Schnellspann-Bohrfutter ermöglicht das Einspannen von Werkzeugen ohne Verwendung eines Bohrfutterschlüssels.

• Zum Einsetzen von Bohrern oder sonstigen Werkzeugen ist der Schalter für Rechts-/Linkslauf (2) in Mittelstellung zu bringen.
• Drehen Sie den Ring „B“ nach rechts, um die Backen soweit zu öffnen, bis das Werkzeug eingesteckt werden kann.
• Stecken Sie den Bohrer oder das Werkzeug bis zum Anschlag in das Bohrfutter.
• Zum Schließen des Futters Ring „B“ nach links drehen, um die Backen zu schließen.
• Achten Sie beim Schließen des Bohrfutters auf korrekten Sitz des Bohrers oder Werkzeugs.

Betrieb

Rechts- / Linkslauf

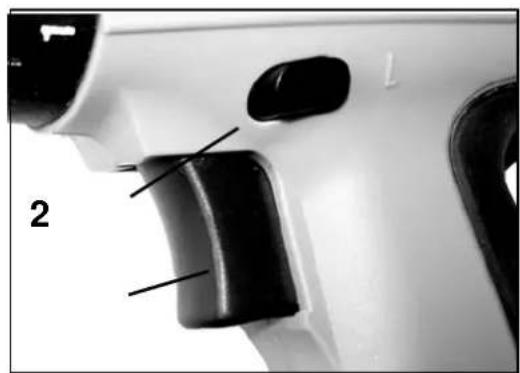

Mit dem Schalter (2) lässt sich die Drehrichtung des Akku-Bohrschraubers ändern.

• Zum Ändern der Drehrichtung Maschine anhalten und Schalter (2) durch seitliches Drücken in die gewünschte Stellung bringen.
• Nehmen Sie die Umschaltung der Drehrichtung nicht bei laufender Maschine vor.
• Prüfen Sie vor Arbeitsbeginn, ob sich der Schalter (2) in der gewünschten Position befindet, da ansonsten das Werkzeug oder der Akku-Bohrschrauber beschädigt werden können.
• In Mittelstellung des Schalters (2) wird der Betriebsschalter (1) blockiert.

Drehmomenteinstellung

Der Akku-Bohrschrauber ist mit einer Drehmoment-Einstellung versehen. Dadurch kann für jede Anwendung das optimale Drehmoment eingestellt werden.

• Durch Drehen des Ringes (6) wird das Drehmoment verstellt, um unterschiedliche Einschraubtiefen von Schrauben zu erreichen.
• Das Drehmoment ist umso höher, je größer die eingestellte Zahl ist, die der Markierung auf der Oberseite des Maschinengehäuses gegenübersteht.
• Zum Bohren stellen Sie den Ring (6) auf das Bohrer-Symbol, wodurch die höchstmögliche Drehmomenteinstellung erreicht wird.

Ein- / Ausschalten

• Durch Hereindrücken des Betriebsschalters (1) wird der Akku-Bohrschrauber eingeschaltet
• Durch Loslassen des Betriebsschalters (1) wird der Akku-Bohrschrauber ausgeschaltet.

Pflege und Wartung

• Der Akku-Bohrschrauber ist wartungsfrei.
- Säubern Sie die Gehäuse hin und wieder mit einem trockenen Tuch.
- Verwenden Sie keine Reinigungsmittel, da sie das Gehäuse angreifen können.

Ersatzteile, ausgediente Elektrowerkzeuge und Umweltschutz

• Verwenden Sie ausschließlich Original-Ersatz- und –Zubehörteile.
• Sollte Ihr Elektrogerät eines Tages so intensiv genutzt worden sein, dass es ersetzt werden muss, oder Sie keine Verwendung mehr dafür haben, so sind Sie verpflichtet, das Elektrogerät in einer zentralen Wiederverwertungsstelle zu entsorgen.
• Informationen über Rücknahmestellen Ihres Elektrogerätes erhalten Sie bei Ihrem kommunalen Entsorgungsunternehmen bzw. in Ihren kommunalen Verwaltungsstellen.
• Elektrogeräte enthalten wertvolle wiederverwertbare Rohstoffe. Sie tragen mit dazu bei, wertvolle Rohstoffe der Wiederverwendung zuzuführen, wenn Sie Ihr Altgerät einer zentralen Rücknahmestelle zuführen.
• Elektrogeräte enthalten auch Stoffe, die bei unsachgemäßer Entsorgung zu Schäden für Mensch und Umwelt beitragen können.

- Das Symbol der durchgestrichenen Mülltonne steht für die Verpflichtung, dass das gekennzeichnete Gerät einer getrennten Sammlung von Elektro- und Elektronikgeräten zur Wiederverwertung zugeführt werden muss.

2 Jahre Vollgarantie

Die Garantiezeit für dieses Gerät beginnt mit dem Tage des Kaufes. Das Kaufdatum weisen Sie uns bitte durch Einsendung des Original-Kaufbeleges nach.

Wir garantieren während der Garantiezeit:

• kostenlose Beseitigung eventueller Störungen.
• kostenlosen Ersatz aller Teile, die schadhaft werden.
• kostenlosen, fachmännischen Service (d. h. unentgeltliche Montage durch unser Service-Personal)

Voraussetzung ist, dass der Fehler nicht auf unsachgemäße Behandlung zurückzuführen ist.

Bei evt. Rückfragen oder Qualitätsproblemen wenden Sie sich bitte unmittelbar an den Hersteller:

Brüder Mannesmann Werkzeuge GmbH Abt. Reparatur-Service Lempstr. 24 42859 Remscheid

Telefon: [phone]

Telefax: +49 2191/38 64 77

Email: [e-mail]

3 6 2 1 4 5 18 V
