BEDIENUNGSANLEITUNG adeVital Activity BPM 1400 ADE

mit Bluetooth und Datenverwaltung in zugehöriger App

Bedienungsanleitung

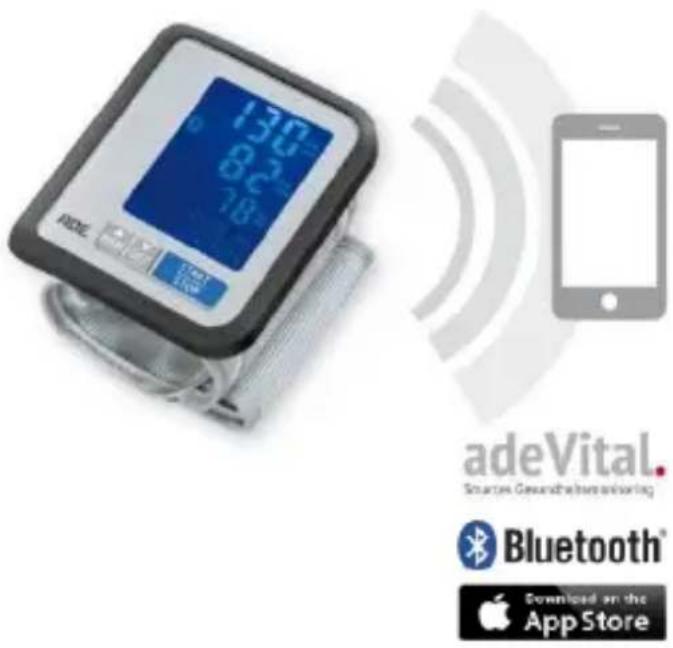

130 82 78 adeVital. Sources Gesundheitsteuerung Bluetooth® Downloaded on the App Store

Technische Änderungen im Zuge der Weiterentwicklung vorbehalten. Qick-Guide_BPM1400_DE_131230_REV002

Vielen Dank, dass Sie sich für den Kauf dieses Butdruckmessgeräts BPM 1400 adeVital Pressure mit App (im Folgenden BPM1400 genannt.) aus der ADEVITAL PRODUKTFAMILIE entschieden haben.

Um alle wichtigen Hinweise zum Gebrauch Ihres Aktivitätsmessers zu erhalten, laden Sie Ihre Bedienungsanleitung unter www.ade-germany.de auf der ADE Website herunter.

ALLGEMEINE HINWEISE

- Das ADE Butdruckmessgerät BPM1400 adeVital Pressure mit App ermöglicht Blutdruckmessung, Pulsmessung und automatisches Speichern der Messergebnisse. Das Blutdruckmessgerät hat einen Lebenshaltenszyklus von mindestens 3 Jahren.

Die Messmethode am Handgelenk ist zur Blutdruckmessung bei Menschen ohne vorliegende Herz-Kreislauferkrankung geeignet.

- Voraussetzung zur vollen Nutzung aller Leistungsparameter dieses Gerätes, ist das Herunterladen und Installieren der ADEVITAL APP auf eine der mobilen Endgeräte: IPHONE4S, IPHONE5, IPHONE5S, IPOD TOUCH (5. Generation), IPAD3, IPAD AIR, IPAD MINI und neuere Versionen.

LEISTUNGSMERKMALE

• Anwenderspeicher für 60 x 1 Messung im Gerät/ Verwaltung aller Messergebnisse unbegrenzt in der App

• Datenübertragung an die adeVital App per Bluetooth sicher und schnell

• Präzise Messung von Blutdruckdaten (systolischer und diastolischer Wert) am Handgelenk

• Messung der Pulsfrequenz
  – Anzeige von Unregelmäßigkeiten des Herzschlages (Arrhythmie-Warnung)
• Messung während des Aufpumpens
• Oszillometrisches Messverfahren, d.h. durch die Schwingung des pulsierenden Blutes
• Einstufung der Messwerte nach voreingestellten Werten gem. WHO*
• Datum- und Zeitanzeige
• Abschaltautomatik
• Ladezustandsanzeige

Bitte achten Sie jedoch darauf, dass Personen mit tragbaren oder implantierten medizinisch elektronischen Geräten wie einem Herzschrittmacher diesen nur nach Rücksprache mit dem behandelnden Arzt verwenden dürfen.

*WHO = Weltgesundheitsorganisation

INBETRIEBNAHME

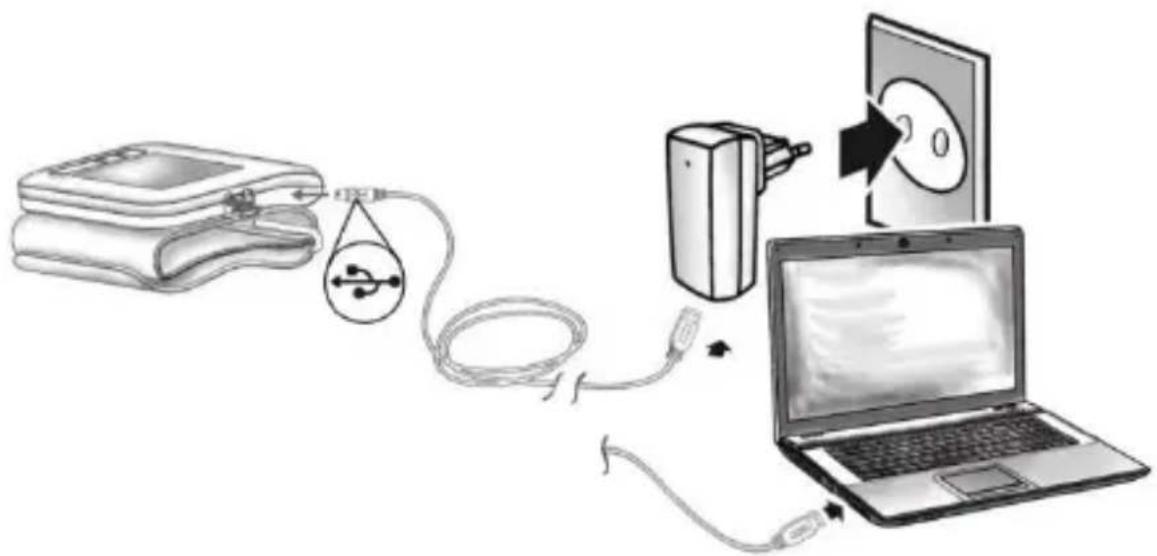

Vor dem erstmaligen Gebrauch muss das BPM 1400 mit dem im Lieferumfang befindliche USB-Kabel an einem eingeschaltetem Laptop / Desktop-Rechner oder mit dem (optional erhältlichen) Steckernetzgerät geladen werden.

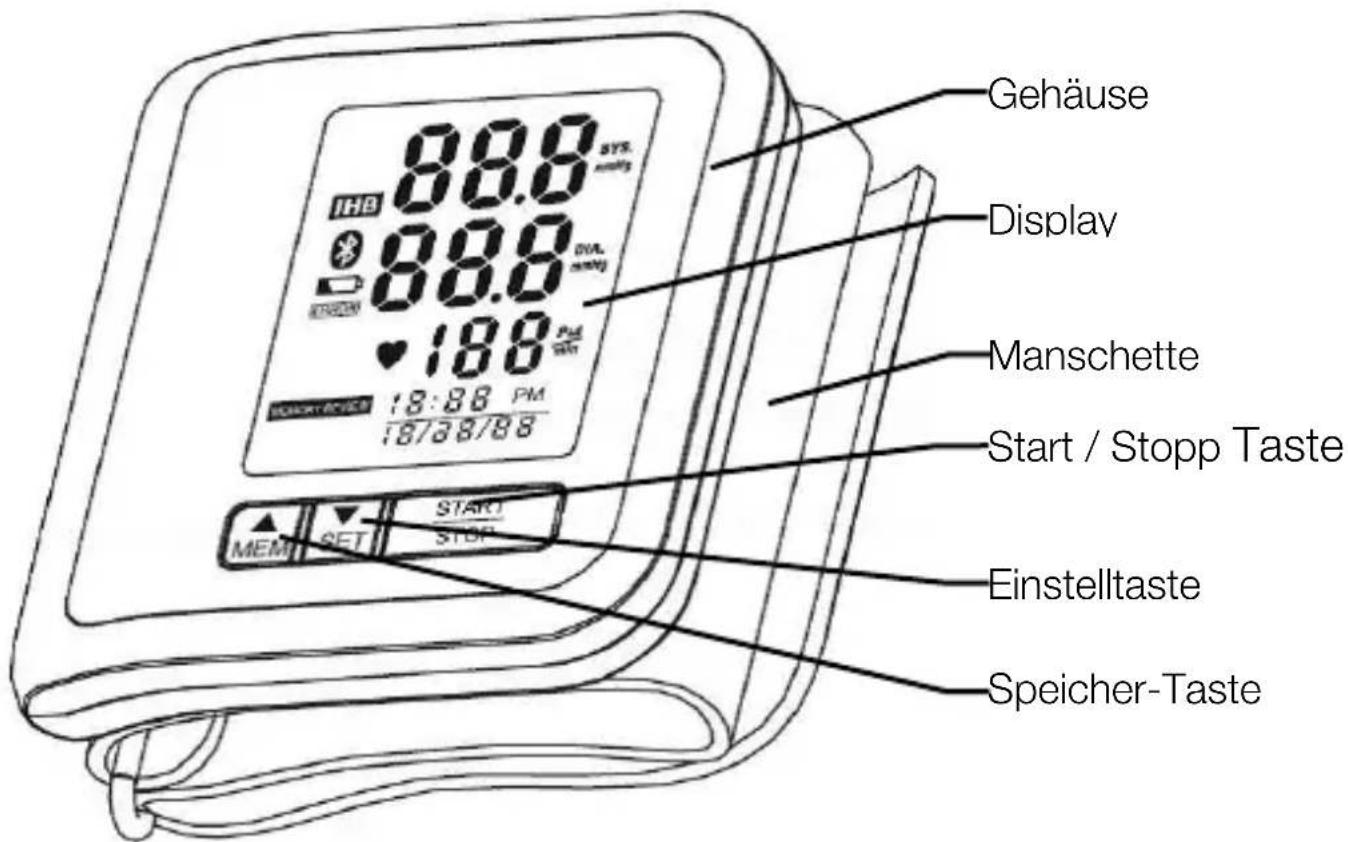

KOMPONENTEN DES AKTIVITÄTSMESSER

Gehäuse Display Manschette Start / Stopp Taste Einstelltaste Speicher-Taste

Beim Zusammenstecken des BPM 1400 mit dem Kabel ist darauf zu achten, dass das 📄 -Symbol vom Stecker nach oben in Richtung Display zeigt.

Mit der Verbindung zum eingeschaltetem Laptop / Desktop-Rechner erscheint das blinkende Ladesymbol im Display und erlischt bei voller Ladung.

Dann ist das Blutdruckmessgerät einsatzbereit.

Akkukapazität: 3,7 V 450 mAh

Akkulaufzeit: Ca. 20 Tage bei:

drei Blutdruckmessungen pro Tag, 35 s pro Messung, 20 s Anzeige der Messergebnisse und 10 s Datenübertragung.

- Wenn das □+Lo Symbol erscheint, ist das Gerät unbedingt zu laden.

INSTALLIEREN DER ADEVITAL APP UND VERBINDEN

Durch die moderne Bluetooth 4.0 Technologie können mobile Geräte, die über eine Bluetooth-Funktion verfügen, Ihre persönlichen Daten empfangen.

Die adeVital App ist im App Store erhältlich. Sie können dort nach der App suchen und die App auf Ihrem iPhone installieren.

MONITORING FÜR BLUETOOTHMESSGERÄTE

– Anzeige der Tagesdaten für alle ermittelten Werte
- Anzeige des systolischen und diastolischen Messwertes
- Pulsfrequenz
– Erstellung von Verlaufskurven für unterschiedliche Intervalle
– Darstellung als Graph oder Tabelle
- Einfacher Datenversand über integrierte E-Mail-Funktion, Facebook oder Twitter

Installieren Sie einfach die eigens entwickelte App und verbinden Sie Ihr Blutdruckmessgerät mit Ihren mobilen Endgerät. Dann können Sie die umfassenden Auswerte-Lösungen der adeVital App nutzen.

VERBINDEN

• Aktivieren Sie Bluetooth und starten Sie die App.
• Achten Sie darauf, dass sowohl Bluetooth als auch die adeVital App laufen, um das Verbinden durchzuführen.
• Aktivieren Sie Bluetooth und starten Sie die App. Achten Sie darauf, dass sowohl Bluetooth als auch die App laufen, um das Verbinden durchzuführen.
• Drücken und halten Sie die START/STOP-TASTE ein paar Sekunden um den Verbindevorgang zu starten.
• Die Symbole und erscheinen abwechselnd auf der LCD-Anzeige und zeigen an, dass der Verbindevorgang läuft.

- Bei erfolgreichem Verbindevorgang erscheint das Symbol [ ] auf der LCD-Display.

- Bei fehlgeschlagenem Verbindevorgang erscheint ERROR auf dem LCD-Display.

EINSTELLUNGEN AM BLUTDRUCKMESSGERÄT

Bitte stellen Sie die Uhrzeit ein, bevor Sie das Blutdruckmessgerät erstmals verwenden, damit alle aufgezeichneten Messdaten mit dem korrekten Zeitstempel versehen werden. (Jahresbereich: 2012 - 2052; Zeitformat: 12 Stunden; Maßeinheit: mm Hg)

Das Blutdruckmessgerät schaltet im Einstellmodus automatisch 60 Sekunden nach der letzten Eingabe ab.

1. Wenn das Blutdruckmessgerät ausgeschaltet ist, drücken und halten Sie die SET-Taste gedrückt um Zeit und das Datum einzustellen.
2. Es erscheint im Display die Stunden und Minuten Anzeige mit blinkender Stundenzahl.

Durch Drücken der MEM-Taste stellen Sie die Stundenzahl ein, wobei RM (Vormittag) nach 12 Stundenwechsel auf PM (Nachmittag) wechselt

Durch Drücken der SET-Taste wechseln Sie zu den Minuten und stellen diese mit der MEM Taste ein. Durch Gedrückthalten der MEM Taste erfolgt ein Schnelldurchlauf der Zahlenfolgen.

1. Wiederholen Sie die Schritte 2 und 3, um die Einstellung der [MONAT UND TAG UND JAHR]. zu bestätigen.
2. Einstellung [JAHR] und Bestätigen mit der SET-Taste erscheint dONE im LCD-Display

GEBRAUCH

• Entfernen Sie alles Zubehör (Uhr, Armband, usw.) von Ihrem linken Handgelenk. Bei schwacher Blut-Zirkulation das Handgelenk wechseln.
• Gegenstände vom Handgelenk entfernen an dem Sie das Blutdruckmessgerät anlegen wollen.
• Hand durch die offene Manschette stecken, so dass das Blutdruckmessgerät zur Innenseite Ihrer geöffneten Hand (nach oben) zeigt.
• Manschette 1 – 2 cm unterhalb Ihrer Handkante (Siehe Abbildung auf der Manschette) platzieren.
• Handgelenksmanschette bei geöffneter Hand befestigen, so dass kein Platz zwischen Manschette und Haut besteht.

Wenn die Manschette nicht fest genug anliegt, kommt es zu ungenauen Messergebnissen.

- Für exakte Messergebnisse:

- Mitte der Manschette auf dem Niveau des Atriums vom Herzen;

• bequem mit gerade gelegten Beinen, Füße gleichmäßig fest auf dem Boden, sitzen;
• grundsätzlich 5 Minuten vor dem Messen ausruhen;
• zwischen den Messungen mindestens 3 Minuten warten;
• Messungen immer unter ähnlichen Bedingungen und möglichst zur selben Zeit am selben Handgelenk durchgeführen.

Ist dies nicht möglich, sollte in regelmäßigen der Hausarzt konsultiert und die Messungen von Ihm durchgeführt werden.

Nach dem korrekten Positionieren der Manschette, drücken Sie die START / STOP-Taste. Der Messvorgang wird dann automatisch durchgeführt.

Die Manschette füllt sich mit Luft und die Messung beginnt wobei der Pulsschlag des Herzens angezeigt wird.

Nach einigen Sekunden wird das Messergebnis angezeigt und dass Gerät geht zur Datenübertragung über, was durch das blinkende Symbol angezeigt wird

120 80 58 6:30 PM 10/16/13

120 9 80 58 6:30 m 10/18/13

War die Datenübertragung erfolgreich, wird dies im LCD-Display durch ein stehendes -Symbol und den dONE-Schriftzug angezeigt.

War die Datenübertragung nicht erfolgreich, wird dies

im LCD-Display durch ein stehendes Symbol angezeigt.

Um das Gerät auszuschalten, drücken Sie die START/STOP-Taste und das Gerät geht aus oder Sie belassen das Gerät in Ruhefunktion, so dass es nach 60 Sekunden automatisch ausgeht.

GESPEICHERTE MESSWERTE ABRUFEN

1. Wenn das Blutdruckmessgerät ausgeschaltet ist, drücken Sie die MEM-Taste, um die gespeicherten Messwerte abzufragen. Das Blutdruckmessgerät zeigt den Mittelwert der letzten drei Messungen.

120 80 58 6:30 mV 10/16/13

1. Durch Drücken der MEM-Taste können die aufgezeichneten Werte „vorwärts“ und durch Drücken der SET-Taste „rückwärts“ abgerufen werden.

LÖSCHEN DER AUFZEICHNUNGEN

Mit folgender Vorgehensweise können Sie alle abgespeicherten Werte gleichzeitig löschen:

1. Im MEMORY REVIEW-Mode, drücken Sie die MEM-Taste und die SET-Taste gleichzeitig und halten diese für 3 Sekunden gedrückt.

2. Wird im LCD-Display dEL und dONE angezeigt, sind alle Werte gelöscht.

Zeigt das LCD-Display kein MEMORY REVIEW -Mode an, drücken sie die MEM-Taste und im Display erscheint der . MEMORY REVIEW -Mode mit Querstrichen.

120 80 58 6:30 PM 10/15/13

CE-KONFORMITÄTSERKLÄRUNG

Dieses Produkt wurde gemäß den harmonisierten europäischen Normen hergestellt. Es entspricht den Bestimmungen der unten aufgeführten EG - Richtlinien:

• EMV-Richtlinie 2004/108/EG
• R&TTE-Richtlinie 99/5/EG
• MDD-Richtlinie 93/42/EWG
