BEDIENUNGSANLEITUNG HSP10TS-230V Crossfer

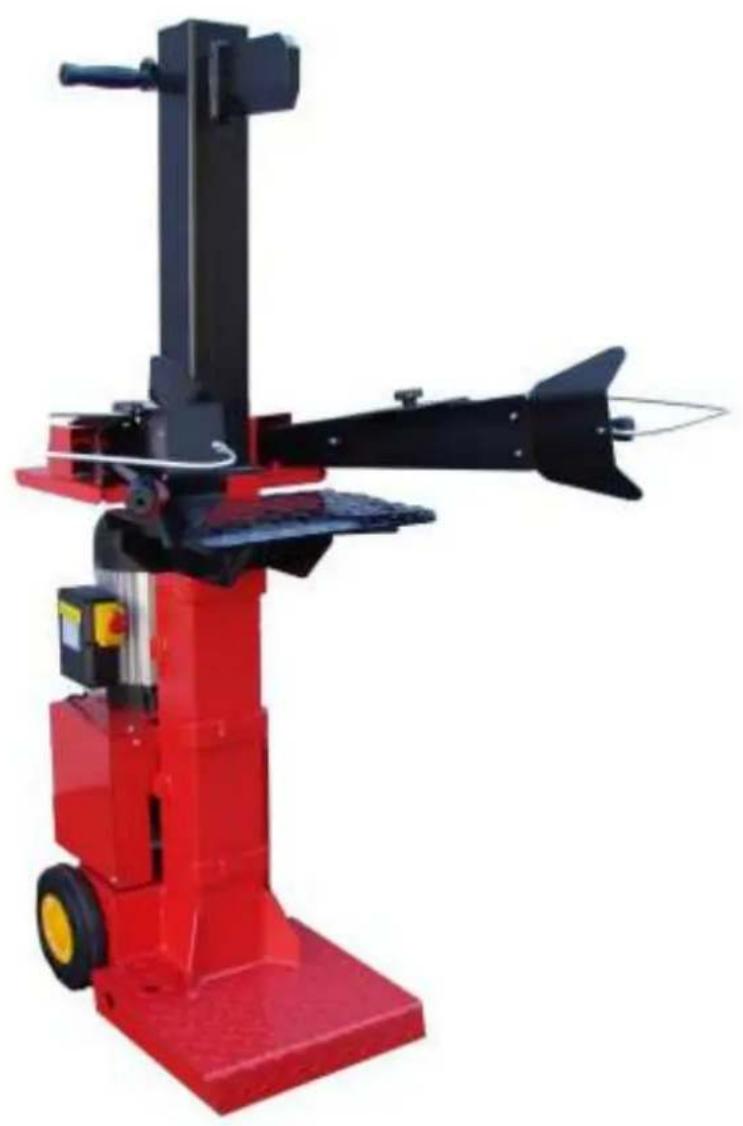

Bedienungs-Handbuch für den hydraulischen Holzspalter

HSP10TS-230V

Lesen Sie diese Bedienungsanleitung vor der ersten Benutzung komplett durch

Für Schäden welche durch Fehlbedienungen verursachte wurden übernehmen wir keine Haftung!

Diese Bedienungsanleitung wird von CROSSFER GmbH ohne jede Gewährleistung veröffentlicht. CROSSFER GmbH behält sich das Recht vor, jederzeit und ohne vorherige Ankündigung Verbesserungen und Änderungen an dieser Bedienungsanleitung vorzunehmen, die aufgrund von Druckfehlern, Ungenauigkeiten oder Verbesserungen an Geräten notwendig werden. Ebenso behält sich die CROSSFER GmbH das Recht vor, jederzeit technische Änderungen an den Geräten vorzunehmen. Änderungen dieser Art werden in späteren Ausgaben dieser Bedienungsanleitung berücksichtigt.

Nicht mehr benötigte Materialien sollten nicht dem Müll zugeführt, sondern recycelt werden. Alle Teile, Schläuche, Verpackungsmaterialien, usw. sollten sortiert und in Ihrem örtlichen Recyclingcenter umweltgerecht entsorgt werden.

Zu Ihrer Sicherheit:

Lesen Sie dieses Handbuch vor der Inbetriebnahme der Säge sorgfältig durch und beachten Sie alle Anweisungen. Bewahren Sie dieses Handbuch zur späteren Verwendung auf.

WEEE-Hinweis

Die WEEE (Waste Electrical and Electronic Equipment)-Direktive, die am 13. Februar 2003 in die europäische Rechtsprechung aufgenommen wurde, hat zu einem weitreichenden Umdenken bei der Entsorgung von Elektro- und Elektronikgeräten geführt. Der Zweck dieser Direktive ist es, in erster Linie WEEE, d.h. elektrischen und elektronischen Abfall, zu vermeiden und des weiteren die Wiederverwendung, das Recycling und andere Formen der Weiterverwendung dieser Art von Müll voranzutreiben, um Abfallmengen zu verringern. Das WEEE-Logo auf dem Produkt oder seiner Verpackung bedeutet, dass dieses Produkt nicht in Ihren Haushaltsabfall gegeben werden darf. Sie sind dafür verantwortlich, jeglichen schädlichen Abfall von Elektro- und Elektronikgeräten zu den dafür bestimmten Sammelstellen zu bringen. Durch isolierte Sammlung und ordnungsgemäße Wiederverwendung Ihres elektrischen und elektronischen Abfalls können Sie zum Umweltschutz beitragen. Das ordnungsgemäße Recycling von Elektro- und Elektronikgeräten fördert die allgemeine Gesundheit und schützt die Umwelt. Weitere Informationen zur Entsorgung, Wiederverwendung und Sammlung von elektrischen und elektronischen Abfall erhalten Sie bei der Müllabfuhr, bei Recycling-Centern, sowie beim Verkäufer und Hersteller des Gerätes.

Version: 1.0

Dies ist die Original Bedienungsanleitung und als einzige gültig.

Stand: 19.05.2013

Nachdruck und Vervielfältigung nur mit Genehmigung!

© by CROSSFER GmbH

Technische Änderungen jederzeit vorbehalten!

Abbildungen teilweise ähnlich!

Lesen Sie die folgenden Anweisungen sorgfältig durch und bewahren Sie diese Anleitung zur späteren Verwendung auf!

Inhalt

Sicherheitshinweise 4

Unfallverhütung 5

Die Teile des Gerätes....9

Sehr wichtige Bedienungsschritte!...... 11

Öltankbelüftung 11

1. Das Auspacken 11

2. Montage und Betriebsvorbereitung.... 12

3. Das Rollen des Spalters zum Arbeitsplatz 14

4. Die Bedienung 14

5. Kontrolle und Ersatzen des Öls 17

6. Umgebungsbedingungen.... 17

7.Technische Daten.... 18

1. Fehlersuche.... 19

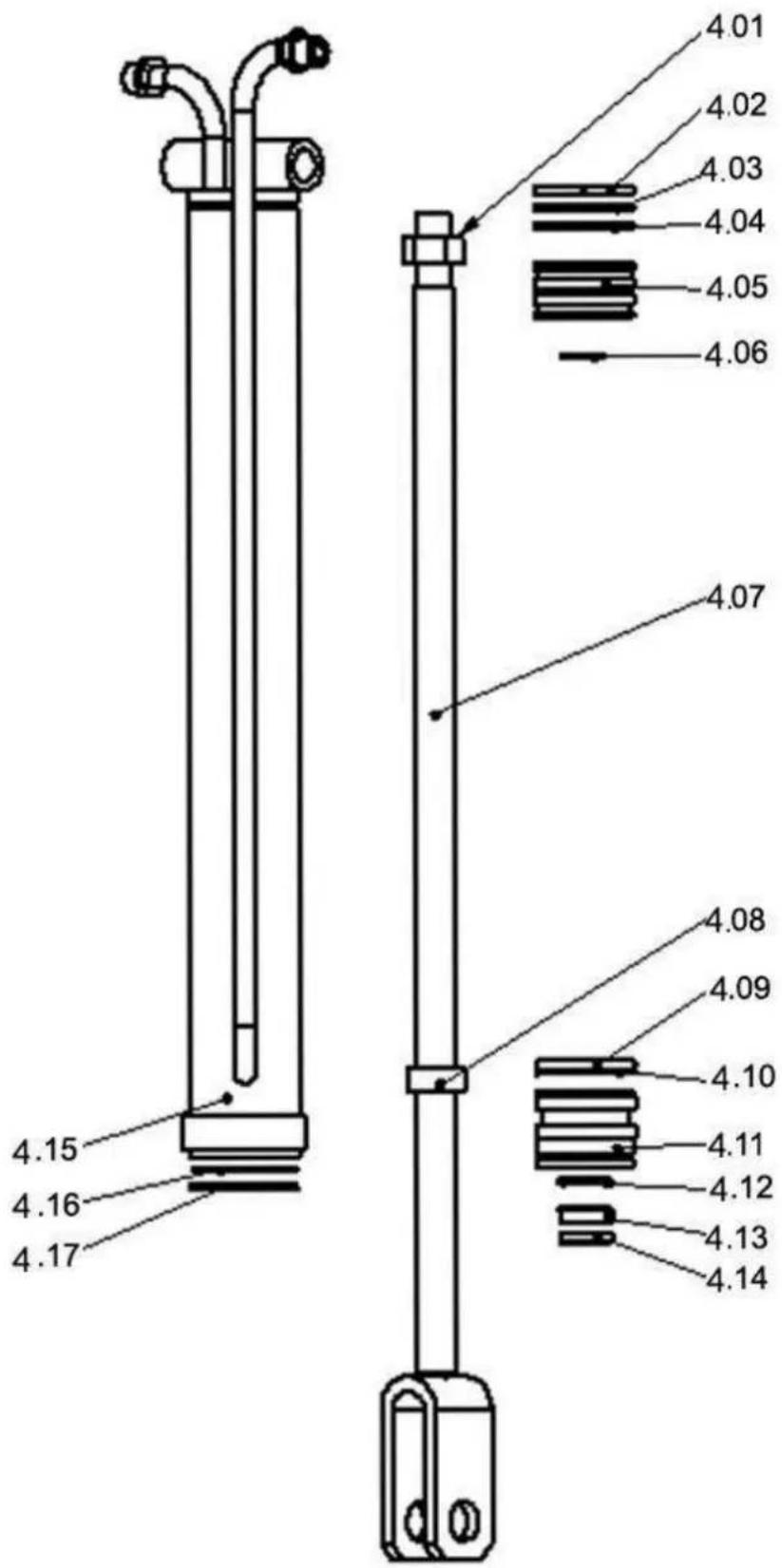

Explosionszeichnung Hydraulik 21

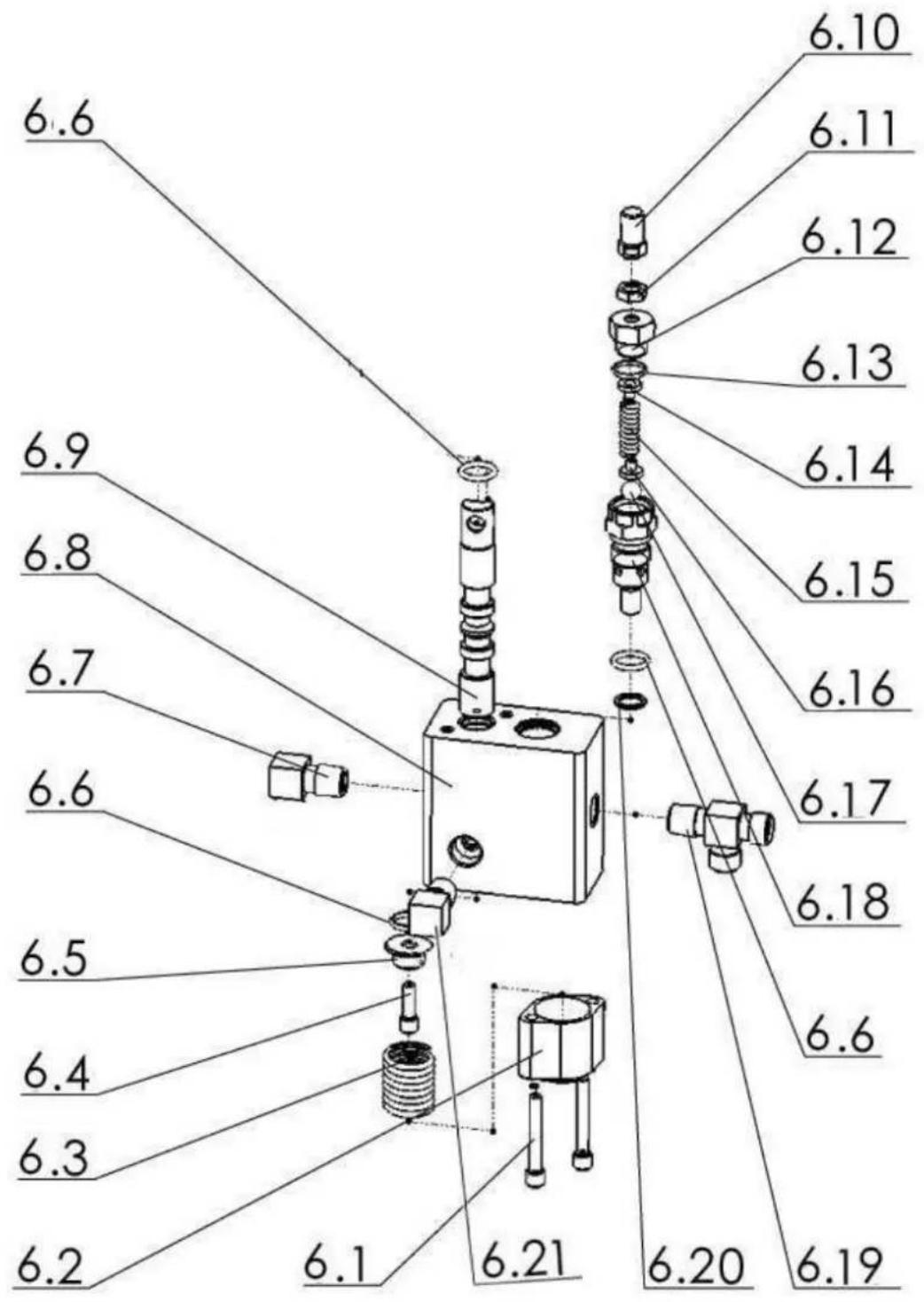

Explosionszeichnung Ventil 22

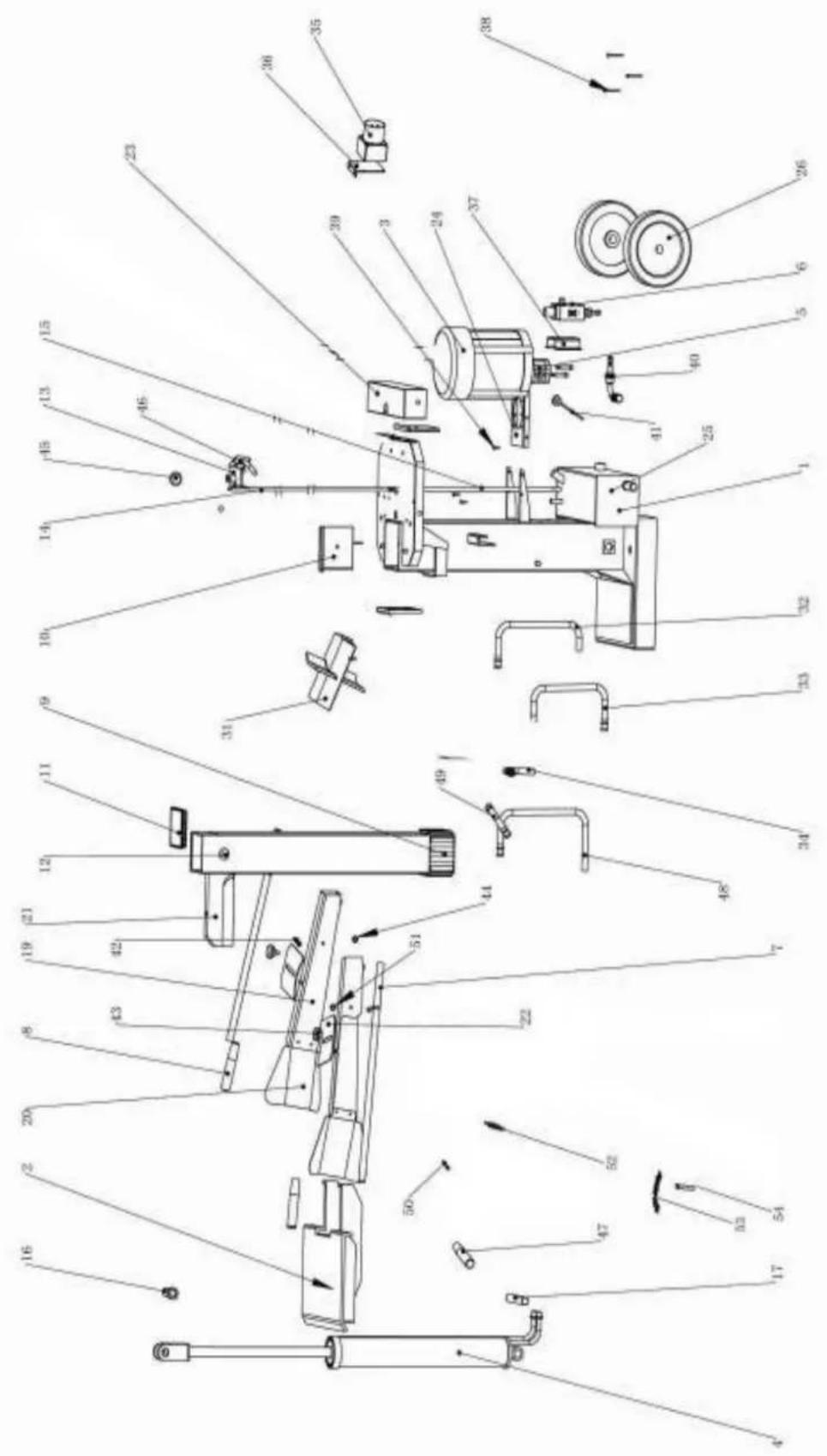

Explosionszeichnung 23

Sicherheitshinweise

1 Nehmen Sie niemals Reparatur-, Reinigungs-, oder Wartungsarbeiten an dem Gerät vor, ohne dieses vorher von der Stromversorgung zu trennen. Das Ausschalten alleine ist nicht ausreichend. Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker. Stellen Sie vor der erneuten Inbetriebnahme sicher, dass alle Sicherheitseinrichtungen in ihren ordnungsgemäßen und funktionstüchtigen Zustand versetzt wurden.
2 Diese Maschine darf ausschließlich von unterwiesenem Personal (Betriebsanleitung) über 16 Jahren bedient werden. Tragen Sie während der Arbeit immer die erforderliche persönliche Schutzausrüstung (Lärmschutz, Schutzbrille, Sicherheitshandschuhe, etc.)
3 Sorgen Sie an Ihrem Arbeitsbereich für eine ausreichende Beleuchtung und einen sicheren Stand. Halten Sie den Bereich frei vor Hindernissen und Stolperfallen. Beseitigen Sie das Spaltgut und die Späne regelmäßig.

ACHTUNG!

Es wird dringend davon abgeraten, überlagertes und völlig trockenes Holz zu spalten. Dieses Material wird in den meisten Fällen nicht „Gespalten“, sondern birst explosionsartig auseinander.

Sicherheitshinweise

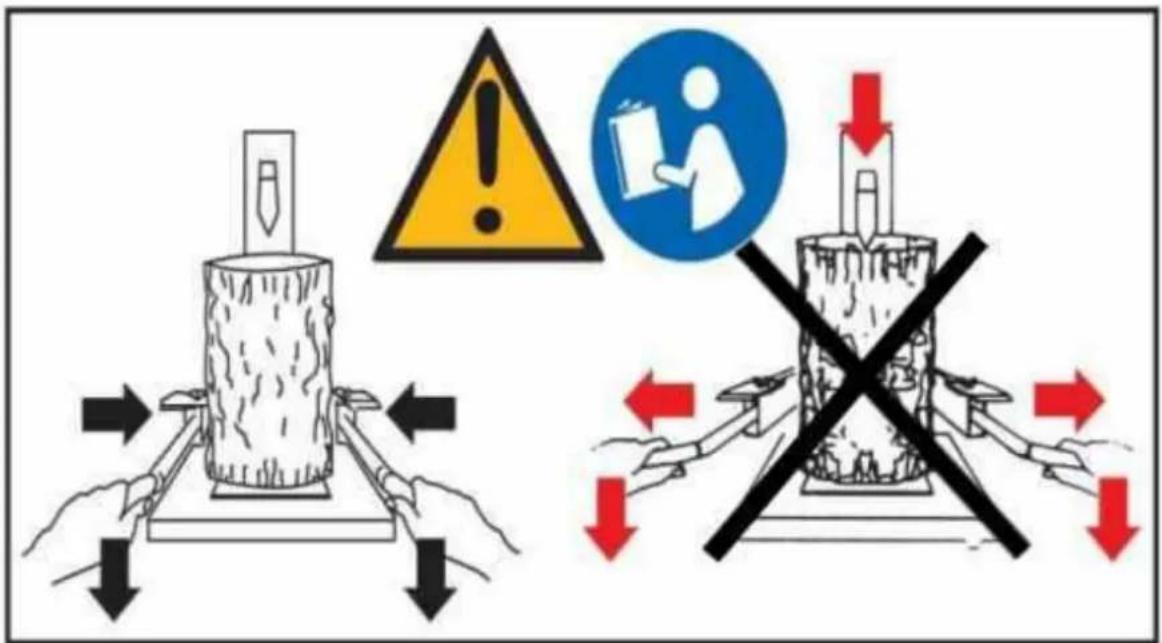

Piktogramme

• LERNEN SIE IHREN HOLZSPALTER KENNEN

Lesen Sie die gesamte Anleitung aufmerksam durch und lernen Sie die Bedeutung der Symbole kennen. Erlernen Sie die Bedienung des Gerätes und machen Sie sich die Gefahren bewusst, die von ihr ausgehen können.

• DROGEN, ALKOHOL UND MEDIKAMENTE

Bedienen Sie den Holzspalter nicht unter dem Einfluss von Drogen, Alkohol oder Medikamenten welche die Reaktionsfähigkeit einschränken.

• GEFÄHRLICHE BEDINGUNGEN VERMEIDEN

Betreiben Sie den Spalter ausschließlich auf einem trockenen, festen und waagerechten Untergrund. Niemals auf nassen, weichen, vereisten oder rutschigen Untergründen betreiben. Der Arbeitsplatz muss frei von hohem Gras, Gestrüpp, Ästen oder sonstigen Hindernissen sein. Der Platz sollte ausreichend Bewegungsfreiheit und einen festen Stand für den Bediener bieten. Halten Sie den Arbeitsbereich sauber und sorgen Sie für eine ausreichende Beleuchtung. Sorgen Sie stets für Ordnung in Ihrem Arbeitsbereich. Herumliegende Werkzeuge oder Holzstücke bilden eine Stolperquelle die zu Verletzungen führen kann. Den Spalter niemals in feuchter Umgebung oder im Regen benutzen. Niemals in Bereichen mit brennbaren oder explosiven Dämpfen (Lack, Lösungsmittel, etc.) betreiben.

- ÜBERPRÜFEN SIE DEN HOLZSPALTER

Prüfen Sie Ihren Holzspalter vor jeder Benutzung. Stellen Sie sicher, dass

• alle Sicherheitseinrichtungen funktionstüchtig sind.
• eventuell genutzte Werkzeuge von der Maschine entfernt wurden (Schraubenschlüssel etc.)

- alle Schrauben, Muttern, Schlauchklemmen und Hydraulikanschlüsse fest angezogen sind.

- ausreichend Hydrauliköl im Tank vorhanden ist.

- sich das Gerät in einem einwandfreien Zustand befindet.

• RICHTIGE BEKLEIDUNG

Tragen Sie bei der Arbeit geeignete Sicherheitsbekleidung. Diese muss Ihren gesamten Körper ausreichend vor geschossartig herumfliegende Teile schützen. Legen Sie Ihre Schmucksachen ab. Weite Kleidung, z. B. Krawatten oder Schmuck können sich in der Maschine verfangen. Langes Haar sollte während der Arbeit nicht offen getragen werden. Das Tragen von rutschsicheren Arbeitsschuhen und von Arbeitshandschuhen wird dringend empfohlen.

• SCHÜTZEN SIE IHRE AUGEN

Während der Arbeit können Splitter und Fremdkörper von der Maschine weggeschleudert werden. Schützen Sie Ihre Augen durch das Tragen einer Schutzbrille. Eine normale Brille bietet keinen Schutz, da die Gläser nicht stoßfest sind.

• NETZANSCHLUSSVERLÄNGERUNGEN

Keine Verlängerungen benutzen die länger als 10 Meter sind. Der Adernquerschnitt muss mindestens 2,5mm² pro Ader betragen. Sofern Sie eine Kabeltrommel verwenden, wickeln Sie das Kabel komplett ab, da es ansonsten zu einer Überhitzung des Kabels kommen kann. Verwenden Sie ausschließlich Verlängerungen, die für den Einsatz im Freiland geeignet sind.

• VERMEIDUNG VON STROMSCHLÄGEN

Prüfen Sie vor der Inbetriebnahme des Gerätes die Stromversorgung. Stimmen die Angaben des Gerätes mit Ihrer Stromversorgung überein? Ist Ihre Anlage ausreichend abgesichert (Erdung, Fl-Schutz)? Vermeiden Sie den Kontakt mit den Anschlussstiften des Netzsteckers während des Ein- bzw. Aussteckens. Nehmen Sie niemals eigenständig Arbeiten an den Elektroanschlüssen des Gerätes vor, lassen Sie diese von unserem Service oder einem autorisierten Fachmann durchführen.

• BRANDVERHÜTUNG

Während der Arbeit und dem Nachfüllen des Hydrauliköls nicht Rauchen, Funken und offenes Feuer fernhalten.

• SICHERHEITSABSTAND

Es ist immer nur einer Person erlaubt das Gerät zu bedienen. Sorgen Sie für einen ausreichenden Sicherheitsabstand aller Zuschauer, insbesondere von Kindern und Haustieren. Kindern und Jugendlichen unter 16 Jahren ist es untersagt die Maschine zu bedienen. Jugendliche ab 16 Jahren dürfen die Maschine nur unter Aufsicht eines Erwachsenen bedienen.

• HOLZ ÜBERPRÜFEN

Spalten Sie niemals Holz das mit Fremdkörpern (Nägel, Draht, etc.) verunreinigt ist. Verarbeiten Sie möglichst rechtwinklig zum Stamm gesägtes Holz. Das verhindert das Wegrutschen während des Spaltvorgangs.

• BESTIMMUNGSGEMÄßer GEBRAUCH

Benutzen Sie das Gerät niemals als Treppe oder Leiter. Beim Umkippen des Gerätes oder dem unbeabsichtigten Anlaufen des Spaltkeils könnte es zu ernsthaften Verletzungen kommen.

- UNFALLVERHÜTUNG

Beugen Sie sich niemals über den Arbeitsbereich solange sich der Spaltkeil bewegt. Stapeln Sie niemals mehrere Holzstücke zum Spalten übereinander. Halten Sie während der Bedienung immer die Hände an je einen Bedienungsgriff. Versuchen Sie niemals die Bediengriffe mit einem Fuß, einem Knie, oder sonstigen Hilfsmitteln zu bedienen. Jeder Versuch die Sicherheitseinrichtungen zu umgehen ist strengstens untersagt. Richten Sie Ihre volle Aufmerksamkeit auf die Bewegung der Spaltvorrichtung. Versuchen Sie niemals das Holz aufzulegen solange der Keil in Bewegung ist.

• SCHÜTZEN SIE IHRE HÄNDE

Halten Sie Ihre Hände von der Maschine fern, wenn sich der Keil im Rücklauf befindet. Der Hubkolben stoppt nach dem vollständigen Rücklauf automatisch. Halten Sie Ihre Finger fern von den Spalten in unvollständig gespaltenem Holz. Diese können sich mit gewaltiger Kraft schließen und Ihre Finger zerquetschen. Entfernen Sie verkeilte Holzstücke nie mit den bloßen Händen.

• BESTIMMUNGSGEMÄßer GEBRAUCH

Nutzen Sie das Gerät ausschließlich zu den, ihm bestimmten Zweck. Versuchen Sie niemals die technischen Gegebenheiten und Funktionen zu ändern. Jeder Versuch der Manipulation beendet Ihre Garantieansprüche. Versuchen Sie nie anderes Material zu bearbeiten, als in den technischen Daten angegeben. Beachten Sie die angegebenen Höchstmaße für das zu spaltende Holz.

• BEAUFSICHTIGUNG

Verlassen Sie die Maschine nicht, bevor Sie nicht zum absoluten Stillstand gekommen ist.

• NETZSTECKER ZIEHEN

Ziehen Sie den Netzstecker immer –

• wenn Sie das Gerät nicht beaufsichtigen können
• vor jeder Wartung und Reinigung
• vor der Änderung des Standortes.

- UMWELTSCHUTZ

Entsorgen Sie Altöl ausschließlich bei offiziellen Sammelstellen. Beachten Sie bitte die nationalen Bestimmungen und Gesetze. Niemals Öl in die Kanalisation, in das Erdreich oder in Gewässer gelangen lassen.

• WARTUNG UND PFLEGE

Reinigen Sie den Holzspalter nach jedem Gebrauch. Befolgen Sie die Wartungsanweisungen in dieser Bedienungsanleitung. Prüfen Sie alle Schläuche, Kupplungen und Dichtungen der Hydraulik auf Undichtigkeiten. Der Netzschalter –Anschluss und die Bedienungshebel stets trocken und sauber halten.

• SICHERE LAGERUNG

Stellen Sie sicher, dass der Holzspalter für unberechtigte Personen, vor allen Dingen für Kindern, unzugänglich aufbewahrt wird.

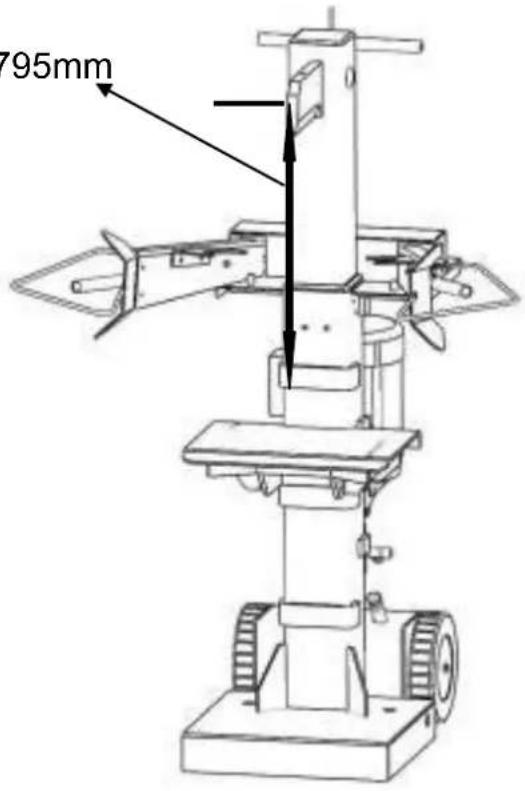

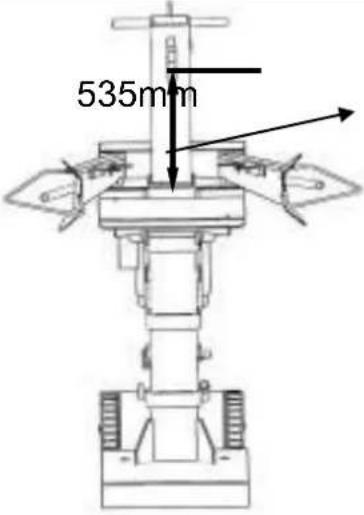

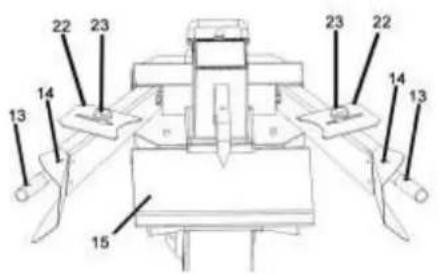

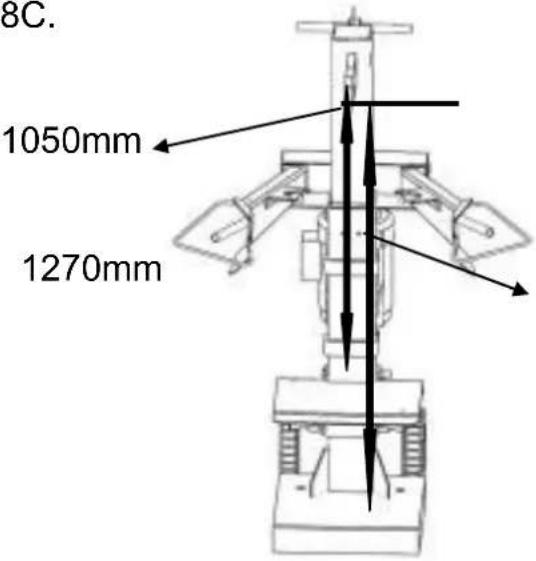

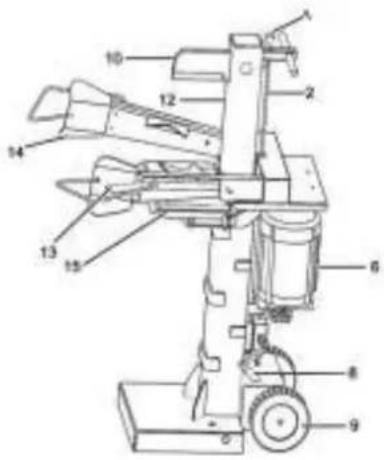

Die Teile des Gerätes

1.	2.
3.	4.
5.	1. Rücklaufstopp2. Ventilstange6. Motor8. Tankentlüftung9. Transportrad10.Spaltkeil12.Spaltarm13.Bedienarm14.Griffmulden15.Arbeitstisch18.Abdeckung19.Ventil20.Öltank21.Pumpe22.Holzhaltekrallen23.Knopf24.Ölfilter25.Gelenk26.Ölstutzen

6.	8A.
7.
8B.

Sehr wichtige Bedienungsschritte!

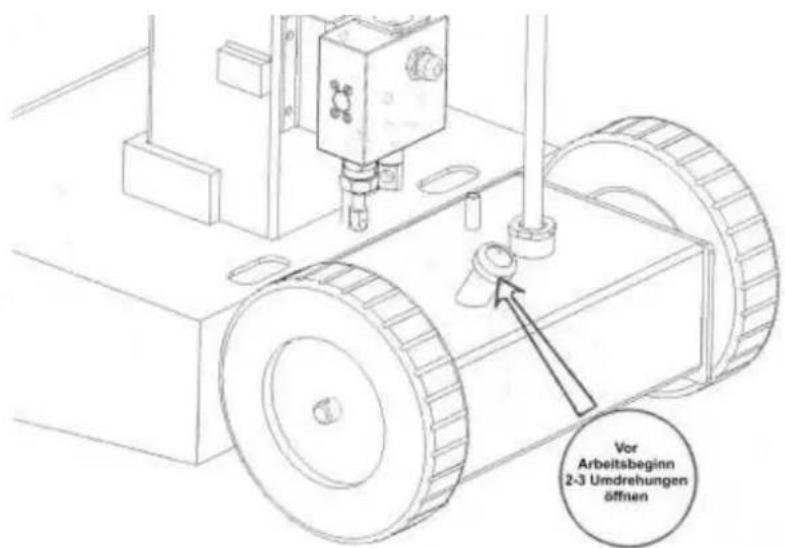

Öltankbelüftung

Zum Betrieb des Spalters muss die Belüftung des Öltanks gewährleistet sein. Vor dem Einschalten des Gerätes, den Tankverschluss mehrere Umdrehungen öffnen. Diese befindet sich an der Rückseite des Gerätes. Bevor Sie den Spalter transportieren oder Einlagern schließen Sie den Tankverschluss wieder, um das Auslaufen des Öls zu verhindern.

Vor Arbeitsbeginn 2-3 Umdrehungen öffnen

Wird die Belüftung während des Betriebs nicht geöffnet, wird die eingeschlossene Luft permanent komprimiert und wieder dekomprimiert. Dieser ständig wiederkehrende Überdruck in der Hydraulikanlage wird das Gerät dauerhaft beschädigen!

1. Das Auspacken

Benutzen Sie zum Öffnen der Verpackung niemals Messer mit langen Klingen, diese könnten empfindliche Bauteile (Anschlusskabel, etc.) beschädigen. Öffnen und entfernen Sie die Verpackung mit der gebotenen Vorsicht.

2. Montage und Betriebsvorbereitung

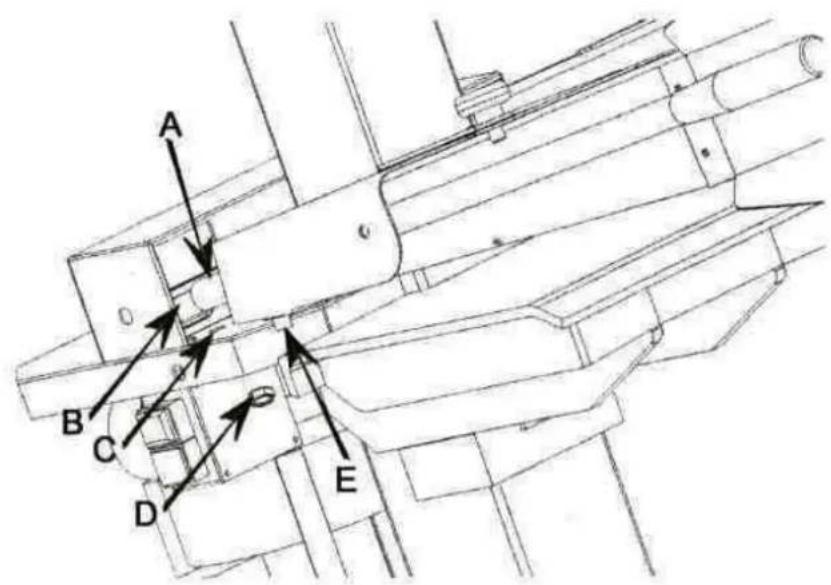

2.0 Montieren der Bedienarme

A B C D E

Bedienarm- wippe

Das Ende des Bedienarmrohres A in die Aussparung der Bedienarmwippe B von schräg oben einführen. Dann so nach unten kippen, dass der Gewindezapfen E in die Bohrung C eingreift. Anschließend mit der Mutter D festschrauben.

2.1 Elektrischer Anschluss

Schließen Sie das Gerät mit einem geeigneten Anschlusskabel an die Spannungsversorgung an. Die Kabeladern müssen einen Querschnitt von mindestens 2,5 mm ^2 aufweisen und dürfen maximal 10 Meter lang sein.

2.2 Die Hydraulik

Die Maschine verfügt über einen integrierten Öltank. Dieser ist bei der Auslieferung bereits vom Hersteller befüllt worden.

ACHTUNG: Eine liegende Position während des Transportes kann ein Auslaufen von Hydrauliköl verursachen.

Betreiben Sie das Gerät nicht bei sehr niedrigen Temperaturen. Niedrige Temperaturen lassen das Hydrauliköl extrem zähflüssig werden. Der Betrieb unter diesen Bedingungen kann zu einer Überlastung und Beschädigung des Gerätes führen.

Lassen Sie das Gerät zunächst in einem temperierten Raum aufwärmen. Führen Sie anschließend mehrere komplette Kolbenbewegungen ohne Last (ohne S paltgut) durch. Dies bewirkt das Aufwärmen und die Verflüssigung des Hydrauliköls.

2.3 Überprüfung der Zweihand-Sicherheitsbedienung

vor jeder Nutzung

Versichern Sie sich durch folgende Kontrollschritte, ob die beidhändige

Sicherheitsbedienung ordnungsgemäß funktioniert:

(1) Das Gerät einschalten
(2) Durch das Drücken beider Bedienhebel nach unten, senkt sich der Spaltkeil bis auf ca. 10cm über den Tisch (Tisch in höchster Stellung.
(3) Lassen Sie einen der Hebel los, muss der Keil in der derzeitigen Posit ion verweilen.
(4) Lassen Sie nun auch den zweiten Hebel los, muss der Spalter auf die höchste Position zurückfahren.
(5) Vergewissern Sie sich, dass die Abwärtsbewegung des Keils nicht bereits bei dem Drücken eines Hebels beginnt.
(6) Stellen Sie ebenfalls sicher, dass beide Bedienhebel nach dem Loslassen wieder in die „Neutralposition“ zurückkehren.

2.4 Sichtprüfungen vor jeder Inbetriebnahme

Stellen Sie sicher, dass das Gerät frei von offensichtlichen Beschädigungen und Leckagen ist. Stellen Sie sicher, dass alle Sicherheitseinrichtungen ordnungsgemäß funktionieren. Versuchen Sie niemals diese Einrichtungen zu umgehen oder zu manipulieren.

Betreiben Sie das Gerät ausschließlich in einem einwandfreien Zustand. Wenden Sie sich bei Bedarf und im Zweifelsfall vor der Inbetriebnahme an eine Fachwerkstatt oder Ihren Servicepartner.

2.5 Warnhinweise

Stellen Sie sicher, dass Ihr Arbeitsbereich trocken ist und einen sicheren Stand bietet. Halten Sie die Umgebung der Maschine frei von Hindernissen und Stolperfallen. Tragen Sie während der Arbeiten mit dem Gerät die vorgeschriebenen Schutzausrüstungen (siehe Piktogramme).

2.6 Umweltschutz

Stellen Sie durch geeignete Maßnahmen sicher, dass auch bei einem eventuellen Ölverlust die Umwelt und Ihr Arbeitsbereich vor Verschmutzung und Schäden geschützt sind.

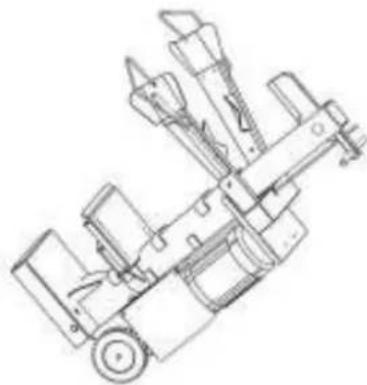

3. Das Rollen des Spalters zum Arbeitsplatz

Der Spalter ist mit 2 Rädern, zum Rollen über kurze Distanz, ausgestattet. Fassen Sie den Handgriff und kippen Sie das Gerät vorsichtig ein kleines Stück nach hinten. Vorher unbedingt die Tankbelüftung schließen.

Bei einem Transport mittels eines Krans stets mit Heberiemen um das Gehäuse arbeiten. Nie versuchen, die Maschine am Handgriff anzuheben.

I. Planen und organisieren Sie Ihren Arbeitsplatz vor dem Arbeitsbeginn. Wählen Sie einen Standort, der ausreichen Platz für das zu spaltende Holz bietet und der möglichst nahe am endgültigen Lager- bzw. Transportplatz des Spaltholzes liegt.

II. Bereiten Sie das Holz für Ihren Spalter vor. Dieser Spalter verarbeitet Holz bis zu einer Länge von 127 cm. Sägen Sie das Spaltgut möglichst auf eine sinnvolle Länge zur Verarbeitung mit Ihrem Spalter. Die 4 variablen Arbeitshöhen des Tisches sind abgestimmt auf eine Holzlänge von max. 530 mm, 750 mm, 970 mm, 1270 mm.

Achten Sie unbedingt darauf, dass der Tisch sicher in die Arretierung einrastet.

III. Vor dem Betrieb einen dünnen Fettfilm an die Oberflächen des Hubkolbens anbringen, das verlängert die Haltbarkeit des Spalters.

IV. Verlegen Sie das Netzanschlusskabel ohne Schlaufen und Knicke. Vermeiden Sie Stolperstellen. Achten Sie darauf, dass das Kabel weder starkem Zug ausgesetzt ist, noch durch Holzstücke oder sonstige Teile beschädigt werden kann.

I. Die Mutter der Tankbelüftung einige Umdrehungen lösen bevor Sie das Gerät einschalten. Diese wieder anziehen, wenn Sie die Arbeit beenden.

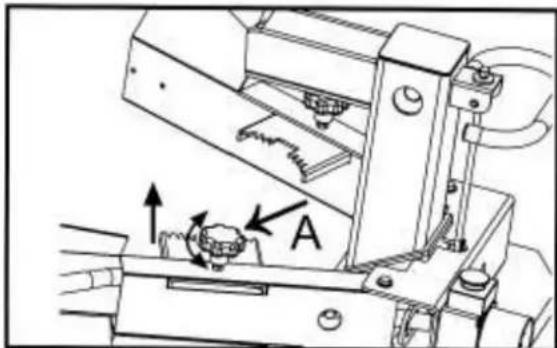

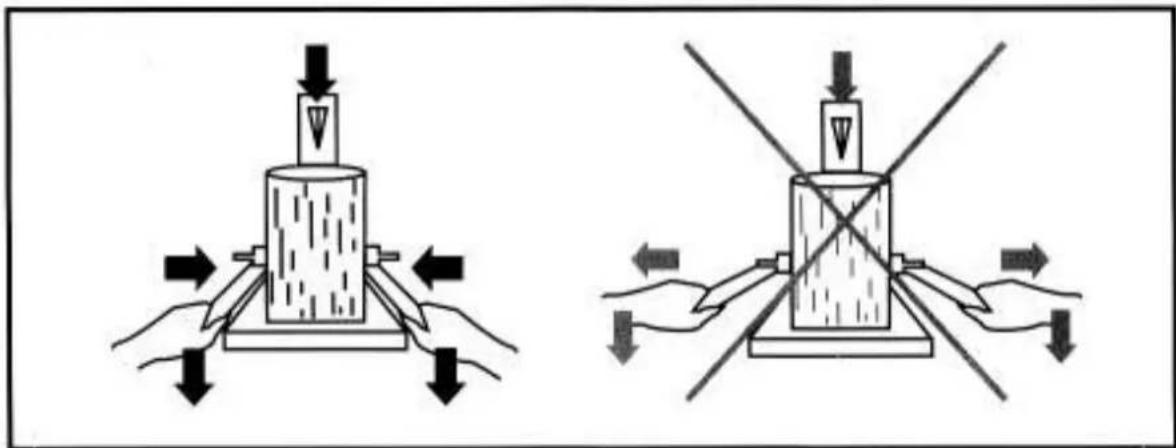

4.1 Einstellung der Holzkrallen

II. Stellen Sie einen Holzklotz flach und aufrecht mit der Schnittfläche auf den Arbeitstisch. Stellen Sie sicher, dass eine Schnittfläche auf dem Tisch aufliegt und die andere vom Keil zerspalten wird. Also niemals versuchen einen Holzklotz auf dem Tisch waagerecht liegend zu spalten.

Das Holz immer in Faserrichtung, von Sägeschnitt zu Sägeschnitt spalten. Jede andere Lage des Holzklotzes ist extrem gefährlich und kann die Maschine zerstören.

III. Stellen Sie die Holzkrallen (A) entsprechend dem Holzdurchmesser so ein, dass sich ein angenehmer Arbeitswinkel der Bedienungsgriffe ergibt.

IV. Den Holzklotz mit den beiden Holzkrallen fest greifen und beide Bedienhebel nach unten drücken. Das Loslassen eines Hebels stoppt die Bewegung des Spaltkeils. Das Loslassen beider Handgriffe lässt den Spaltkeil sofort in die oberste, eingestellte Position fahren.

V. Stapeln Sie das gespaltene Holz sofort an der dafür vorgesehenen Stelle. Dies schafft einen sicheren Arbeitsplatz, da Stolperfallen beseitigt werden. Des Weiteren vermeiden Sie die Beschädigung des Anschlusskabels durch scharfkantiges Spaltgut.

Halten Sie Ihren Arbeitsbereich sauber und aufgeräumt. Herumliegendes Spaltgut und sonstige Verunreinigungen und Hindernisse bilden Stolperstellen und Verletzungsquellen.

4.2 Der Spaltkeilhub

Der Arbeitshub des Kolbens ist werksseitig auf den maximalen Arbeitshub eingestellt.

Um lange Leerwege beim Spalten kurzer Kloben zu vermeiden, kann dieser Arbeitsweg justiert werden.

Um den Höhenanschlag des Spaltkeils einzustellen, gehen Sie folgendermaßen vor:

(1) Positionieren Sie den Spaltguttisch in der Gewünschten Höhe

(2) Stellen Sie den Längsten zu verarbeitenden Kloben auf den Tisch

(3) Schalten Sie das Gerät ein

(4) Bewegen Sie den Spaltkeil durch das Hinunterdrücken beider Bedienhebel in die gewünschte Position. Die Position der

Spaltkeilspitze sollte dabei ca. 3-5 cm über dem längsten zu spaltenden Kloben stehen bleiben.

(5) Lassen Sie in dieser Position den linken Bedienhebel los und schalten Sie den Motor aus.

(6) Lösen Sie nun die Schraube (A) und ziehen Sie die Justierstange (B) so weit nach oben, bis diese an der innen liegenden Feder anschlägt. Ziehen Sie die Schraube (A) in dieser Position wieder an.

(7) Wiederholen Sie gegebenenfalls die Schritte sofern die Position nicht Ihren Wünschen entspricht.

4.3a Nutzung der Spaltkeilverlängerung (Zubehör)

Achten Sie bei der Benutzung einer Spaltkeilverlängerung auf einen festen Sitz. Befestigen Sie die Spaltkeilverlängerung mit den dafür vorgesehenen Schraube und achten Sie darauf, dass diese in die Bohrungen auf der Oberseite des Sp altkeiles eingreifen. Prüfen Sie während der Arbeit in regelmäßigen Abständen den festen Sitz d er Spaltkeilverlängerung.

• Benutzen Sie die Verlängerung niemals in Verbindung mit dem der Spaltguttisch. Die Verlängerung darf nur bei Langholz welches auf der untersten Bodenplatte steht eingesetzt werden.
• Ein Spaltkeilverlängerung eignet sich nicht zum Spaltern von jedem Holz
• Spalten Sie kein Astholz und kein Wurzelholz
• Spalten Sie kein Hartholz
  • Das Holz darf nicht überlagert sein und muss eine Restfeuchte haben

4.3b Nutzung des Spaltkreuzes (optional)

Achten Sie bei der Benutzung eines Spaltkreuzes auf einen festen Sitz. Befestigen Sie das Spaltkreuz mit den dafür vorgesehenen Schraube und achten Sie darauf, dass diese in die Bohrungen auf der Oberseite des Spaltkeiles eingreifen. Prüfen Sie während der Arbeit in regelmäßigen Abständen den festen Sitz des Spaltkreuzes.

• Ein Spaltkreuz eignet sich nicht zum Spaltern von jedem Holz
• Spalten Sie kein Astholz und kein Wurzelholz
• Spalten Sie kein Hartholz
• Das Holz darf nicht überlagert sein und muss eine Restfeuchte haben
• Das Holz soll keinen wesendlich größeren Durchmesser haben als der Durchmesser des Kreuzes
• Versuchen Sie mit dem Zentrum des Kreuzes möglichst die Mitte des Klobens zu treffen
• Schieben Sie das Spaltkreuz immer komplett über den Spaltkeil
• Verwenden Sie es niemals als Verlängerung für den Keil

5. Kontrolle und ersetzen des Öls

Die Hydraulikanlage ist ein geschlossenes System mit Öltank, Ölpumpe und Steuerventil. Prüfen Sie regelmäßig den Hydraulikölstand im Tank. Vor der Kontrolle bitte den Hubkolben in die unterste Position fahren und in dieser Stellung das Gerät ausschalten. Der Hydraulikölstand sollte sich 1-2cm unterhalb des Einfüllstutzens befinden. Niedrige Ölstände können die Ölpumpe beschädigen.

Das Öl sollte regelmäßig vollständig gewechselt werden.

Bei sehr intensiver Nutzung alle 1-2 Jahre. Bei haushaltsüblicher Nutzung alle 3-5 Jahre.

• Vor der Entleerung bitte den Hubkolben in die unterste Position fahren und in dieser Stellung das Gerät ausschalten.
• Sicherstellen, dass der Motor still steht und der Netzstecker gezogen ist
• Das Altöl sammeln und nur bei zugelassenen Stellen entsorgen.
• Stellen Sie vor dem Befüllen sicher, dass der Öltank frei von Fremdkörpern und Verschmutzungen ist.
• Nach dem Ölwechsel den Stempel einige Male auf und ab fahren, ohne Spaltgut zu spa lten

Folgende Hydrauliköle werden vom Hersteller des Holzspalters empfohlen:

Nutzen Sie ein Marken – Hydrauliköl mit einer 46er Viskosität.

6. Umgebungsbedingungen

Dieser Holzspalter ist für den Betrieb im Temperaturbereich von +5°C bis 40°C und Höhen von maximal 1000m über dem Meeresspiegel geeignet. Die relative Luftfeuchtigkeit sollte unter 50% betragen. Die Transport- und Lagertemperatur sollte zwischen -25°C und 55°C liegen.

7.Technische Daten

Modell Nummer		HSP10TS-230V
Motor		230V - 50Hz 3000W
Stromaufnahme		Ca. 8,0 A
Max. Spaltgutmaße	Durchmesser	350 mm
	Länge	530 / 750 / 970 / 1270 mm
Maximalkraft		10 Tonnen
Hydraulikdruck		200 Bar
Füllmenge Hydrauliköl		ca. 4,5 L
Hubweg		490mm
Vorlaufgeschwindigkeit		ca. 5cm / sec.
Rücklaufgeschwindigkeit		ca. 13cm / sec
Geräuschentwicklung		Leerlauf 65dbA ; Volllast 75dbA
Maße	Breite	400mm
	Tiefe	845mm
	Höhe	1055mm ausgefahren 1535 mm
Gewicht		126 kg

8. FEHLERSUCHE

PROBLEM	WAHRSCHNEINLICHE URSACHE	LÖSUNGSVORSCHLAG
Motor läuft nicht	Stecker nicht angeschlossen	Kontrollieren
	Elektrischer Anschluss defekt	Elektrische Anlage, Sicherungen und Kabel prüfen
	Falsche Spannungsversorgung	Angaben vergleichen
	Schalter oder Kondensator defekt	Durch einen Fachmann prüfen lassen
Nur 380V Modell: Falsche Drehrichtung des Motors	Falscher Anschluss (Phasen vertauscht)	Phasenumschalter betätigen
Gerät arbeitet nicht obwohl der Motor richtig herum läuft	Tankbelüftung geschlossen	Öffnen Sie die Tankbelüftung mehrere Umdrehungen
	Bedienungshebel oder Teile der Steuerung verbogen.	Die defekten Teile reparieren
	Zu wenig Hydrauliköl im Tank	Hydrauliköl überprüfen und auffüllen.
Das Gerät entwickelt ungewöhnliche Vibrationen und Geräusche	Zu wenig Hydrauliköl im Tank	Hydrauliköl überprüfen und auffüllen.

ACHTUNG!

Ausschließlich geschultes Fachpersonal ist berechtigt an der Elektronik zu arbeiten.

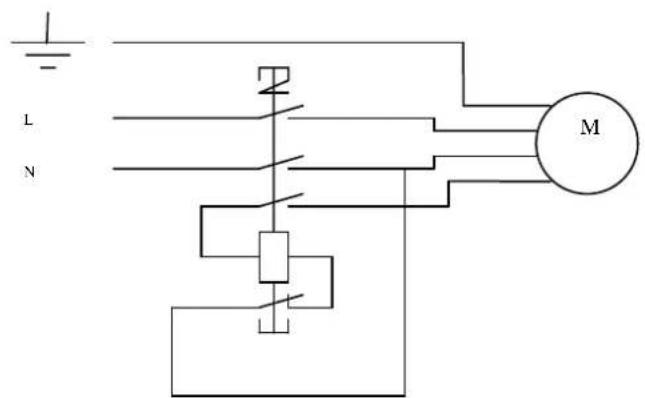

Elektrisches Diagram 230V Motor

L N M

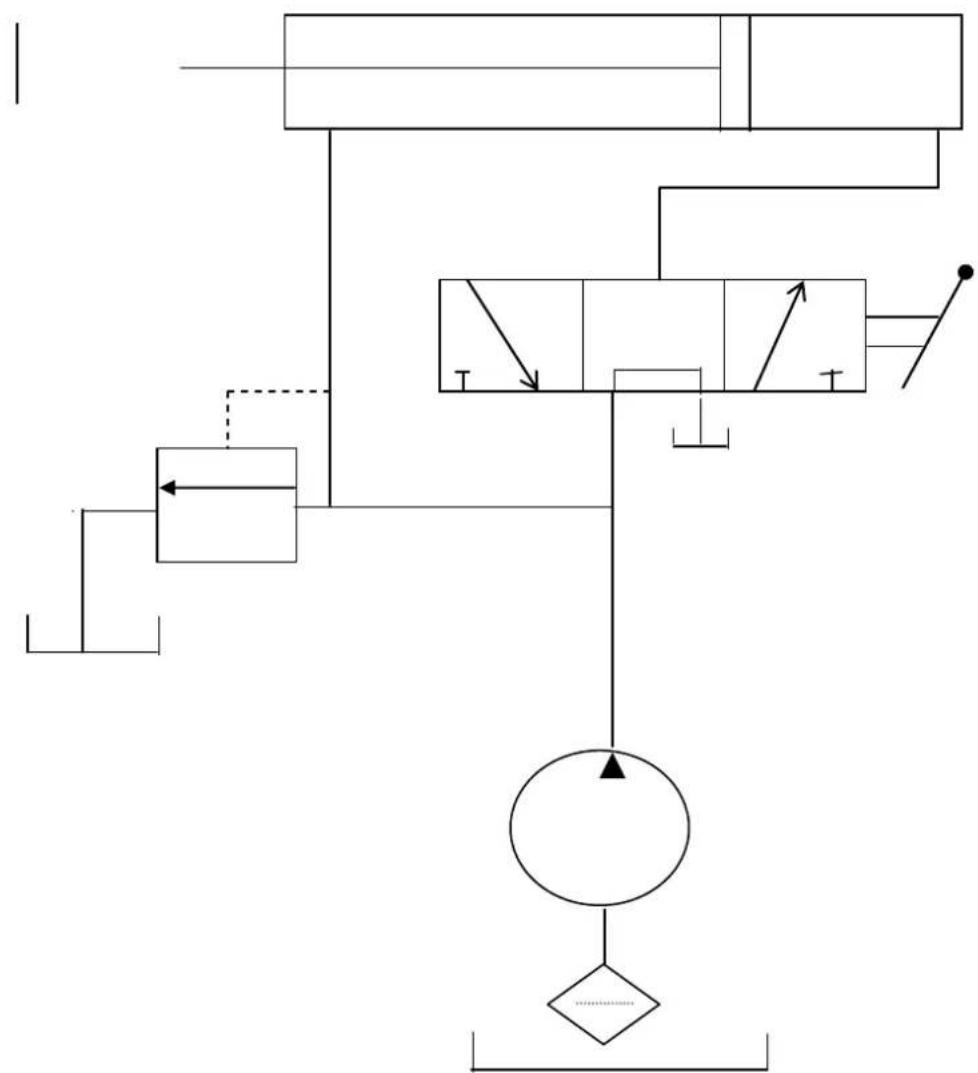

Hydraulik-Diagram

Explosionszeichnung Hydraulik

4.01 4.02 4.03 4.04 4.05 4.06 4.07 4.08 4.09 4.10 4.11 4.12 4.13 4.14 4.15 4.16 4.17

Explosionszeichnung Ventil

6.6 6.9 6.8 6.7 6.6 6.5 6.4 6.3 6.2 6.1 6.21 6.20 6.19 6.6 6.18 6.17 6.16 6.15 6.14 6.13 6.12 6.11 6.10

Explosionszeichnung

Nr.		Name	Qty
1		Haupteinheit	1
2		Steckarbeitstisch	1
3		Motor	1
4		Hydraulikzylinder	1
	4.01	Muttter M24X2	1
	4.02	Dichtring	1
	4.03	Dichtring Φ70	1
	4.04	O- Ring Φ70X3.1	1
	4.05	Beweglicher Kolben	1
	4.06	O- Ring Φ20	1
	4.07	Kolbenstange	1
	4.08	Hülse	1
	4.09	O- Ring Φ70	1
	4.10	Stopper Φ70	1
	4.11	Kolben	1
	4.12	Dichtring STM-03-22 Φ28	1
	4.13	Dichtring Φ28	1
	4.14	Staubschutz Φ28	1
	4.15	Zylinderrohr	1
	4.16	Stopper Φ70	1
	4.17	Stopper Φ65	1
5		Ölpumpe	1
	6.1	Imbussschraube M6x45	2
	6.2	Abdeckkappe Ventil	1
	6.3	Feder ∅3x45	1
	6.4	Imbussschraube M6x15	1
	6.5	Tellerfeder	1
	6.6	O-Ring ∅22x2,4	3
	6.7	Schlauchanschluss	1
	6.8	Ventil	1
	6.9	Ventilstößel	1
	6.10	Einstellschraube	1
	6.12	Mutter M8	1
	6.13	Ring	1
	6.14	O-Ring	1
	6.15	Feder	1
	6.16	Druckfeder	1
	6.17	Kugel	1
	6.18	Stößel	1
	6.19	3. Wege Verschraubung	1
	6.20	Dichtring	1
	6.21	Anschlussschraube	1
7	Bedienarm	2
8	Bedienarm Handschutz	2
9	Gleitlagerplatten unten	4
10	Gleitlagerplatten oben	4
11	Abdeckung	1
12	Stopfen	1
13	Verstellknopf	1
14	Ventilstange	1
15	Ventilhülse	1
16	Zylinderbolzen	1
17	Zylinderbolzen	1
19	Handschutz 1	2
20	Handschutz 2	2
21	Spaltkeil	1
22	Holzhaltekralle	2
23	Abdeckung	1
24	Motorplatte	1
25	Öltank	1
26	Räder	2
31	Spaltkreuz (optional)	1
32	Hochdruckleitung 1	1
33	Hochdruckleitung 2	1
34	Hochdruckleitung 3	1
35	Schaltereinheit	1
36	Schalterplatte	1
37	Ventilsitz	1
38	Bolzen	2
39	Schraube M8x15	8
40	Ansaugstutzen	1
41	Ölmeßstab	1
42	Schraube M8x55	2
43	Feststellknopf	2
44	Schraube M102	2
45	Knopf	1
46	Griff	2
47	Distanzring	1
48	Ansaugschlauch	1
49	Rücklaufschlauch	1
50	Schraube M10x40	1
51	Mutter M8	10
52	Feder	1
53	Kette	1
54	Pin	1

Dies ist die Originalsprache / DE

EG-Konformitätserklärung

Hiermit erklären wir, We herewith declare,

Crossfer GmbH

Martinstr. 108, 41063 Mönchengladbach, Germany

Dass die nachfolgend bezeichneten Geräte aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführungen den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entsprechen.

Bei einer nicht mit uns abgestimmten Änderung der Geräte verliert diese Erklärung Ihre Gültigkeit.

Bezeichnung der Geräte: Machine Description:

- Hydraulik-Holzspalter HSP10TS-230V

Artikel-Nr.: Article-No.:

-100000224

Einschlägige EG-Richtlinien: Applicable EC Directives:

- Maschinenrichtlinie 2006/42/EG

Angewandte harmonisierte Normen: Applicable harmonized Standards:

- EN 609-1:1999+A2:2009 - EN 60204-1:2006+A1:2009

Ort/Place: Datum/Herstellerunterschrift: Date/Authorized Signature: Angaben zum Unterzeichner: Title of Sinatory:

Mönchengladbach 19.05.2013

Dokumentationsbevollmächtigter:

Hr. M. Dürr Geschäftsführer Crossfer GmbH

Rolf Corda

Platz für Ihre Notizen

by CROSSFER GmbH

Crossfer GmbH

Martinstr. 108

D - 41063 Mönchengladbach

49 (0)2161 462 29 88

[phone]

Homepage www.crossfer.com
